Giá đỡ dây kéo cho bàn máy in Sapphire Pro (SP3)

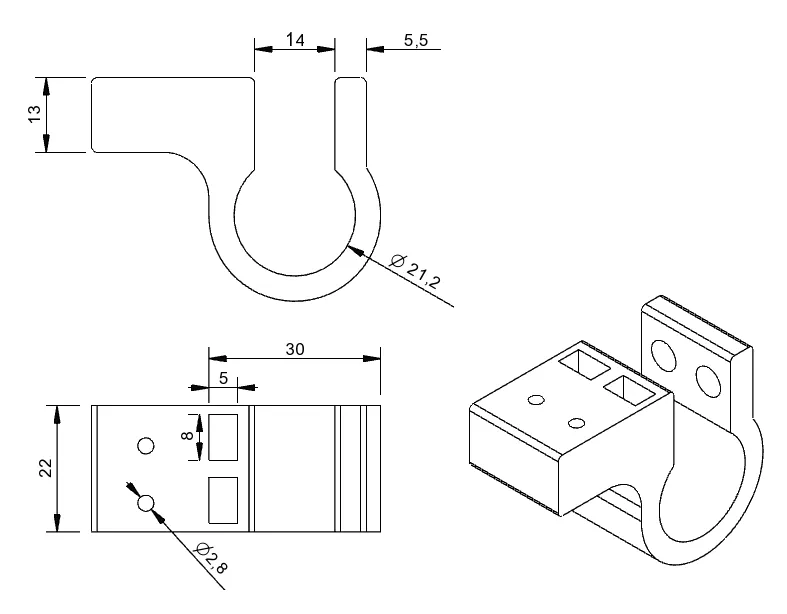

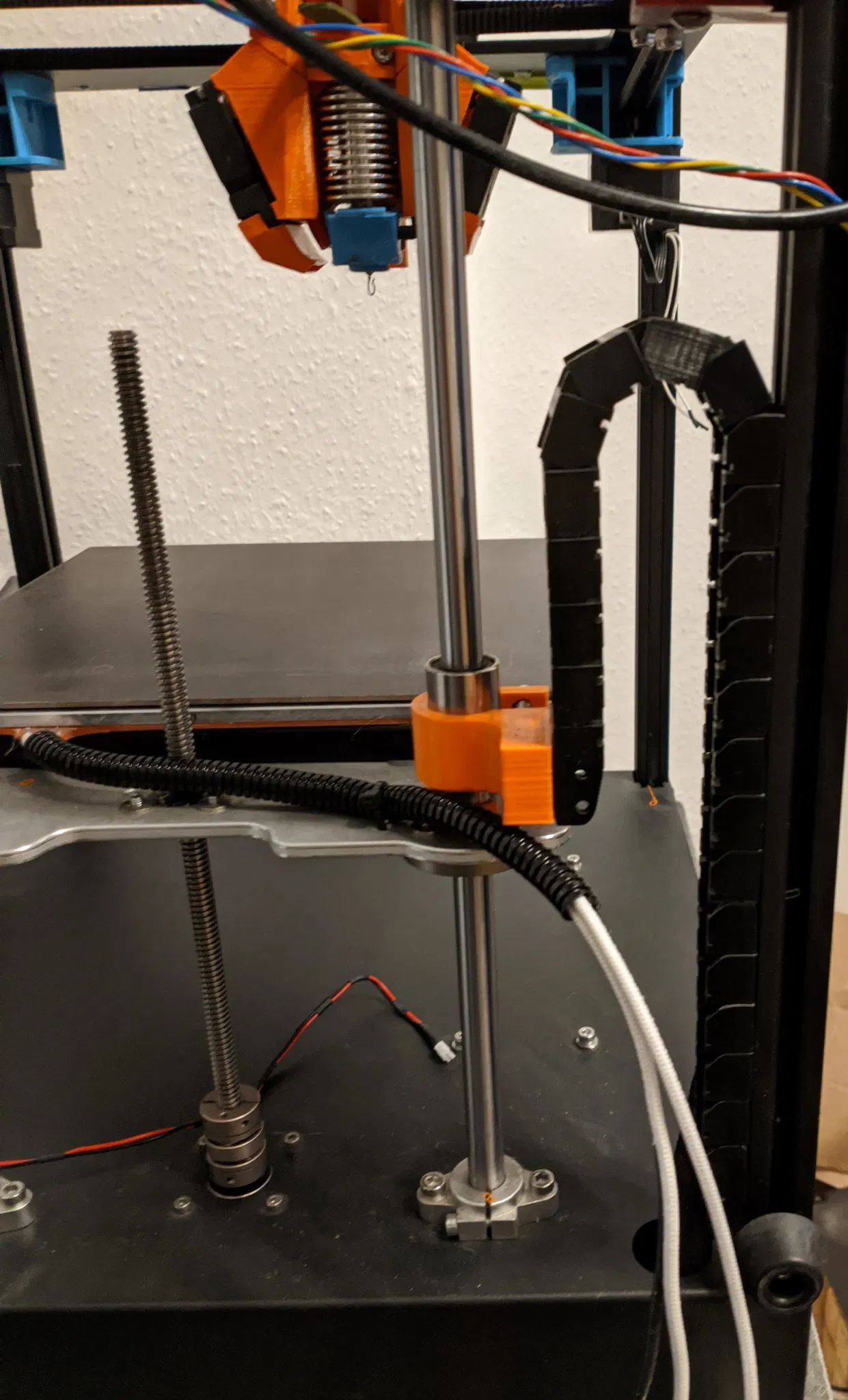

Tôi thiết kế cái kẹp này vì tôi muốn lắp một dây kéo trên giường của Sapphire Pro. Cái kẹp gắn vào ống ngoài của ổ bi trục trơn. Tôi thiết kế cái kẹp này để phù hợp với dây kéo của tôi, bạn có thể tìm thấy tại đây: <> Các tệp nguồn ở định dạng Alibre Atom có sẵn nhưng trang web không cho phép tải lên. Nếu bạn cần nó, hãy gửi cho tôi một tin nhắn. ##### Hướng dẫn in: - Chiều cao lớp 0,3 mm là đủ.

• Không cần hỗ trợ.
• Khuyên dùng PETG (ít giòn hơn) nhưng PLA cũng nên hoạt động.
• Nếu máy in được bao kín, hãy sử dụng vật liệu chịu nhiệt như ABS hoặc ASA. ##### Danh sách vật liệu: Bạn cần các vật liệu sau: - 1x kẹp (để in)
• 2x vít lục giác trụ M5x35 (ISO 4752)
• 2x đai ốc M5 (ISO 7089)
• 2x đai ốc bảo mật M5 (ISO 10512), nhưng đai ốc thông thường cũng nên hoạt động.
• 5x M3x10 (ISO 4752)
• 5x đai ốc M3 (ISO 7089)
• 1x đai ốc M3 chèn cho profile 20x20
• 1x dây kéo 19,5 - 18x mắt xích dây kéo thông thường 19,5 - 1x mắt xích “fixie” 19,5 - 1x mảnh đầu cái 19,5 - 1x mảnh đầu đực 19,5 Nếu bạn không có vít M5, bạn có thể tạo các chèn cho M3 hoặc M4 hoặc tôi có thể tạo một biến thể cho bạn. ##### Lắp ráp/Cài đặt: 1. In cái kẹp và các phần của dây kéo.

2. Chèn các đai ốc vào kẹp và gắn nó lỏng lẻo vào ổ bi.
3. Gắn dây kéo vào kẹp.
4. Đưa giường của bạn về gần 0mm chiều cao trục z.

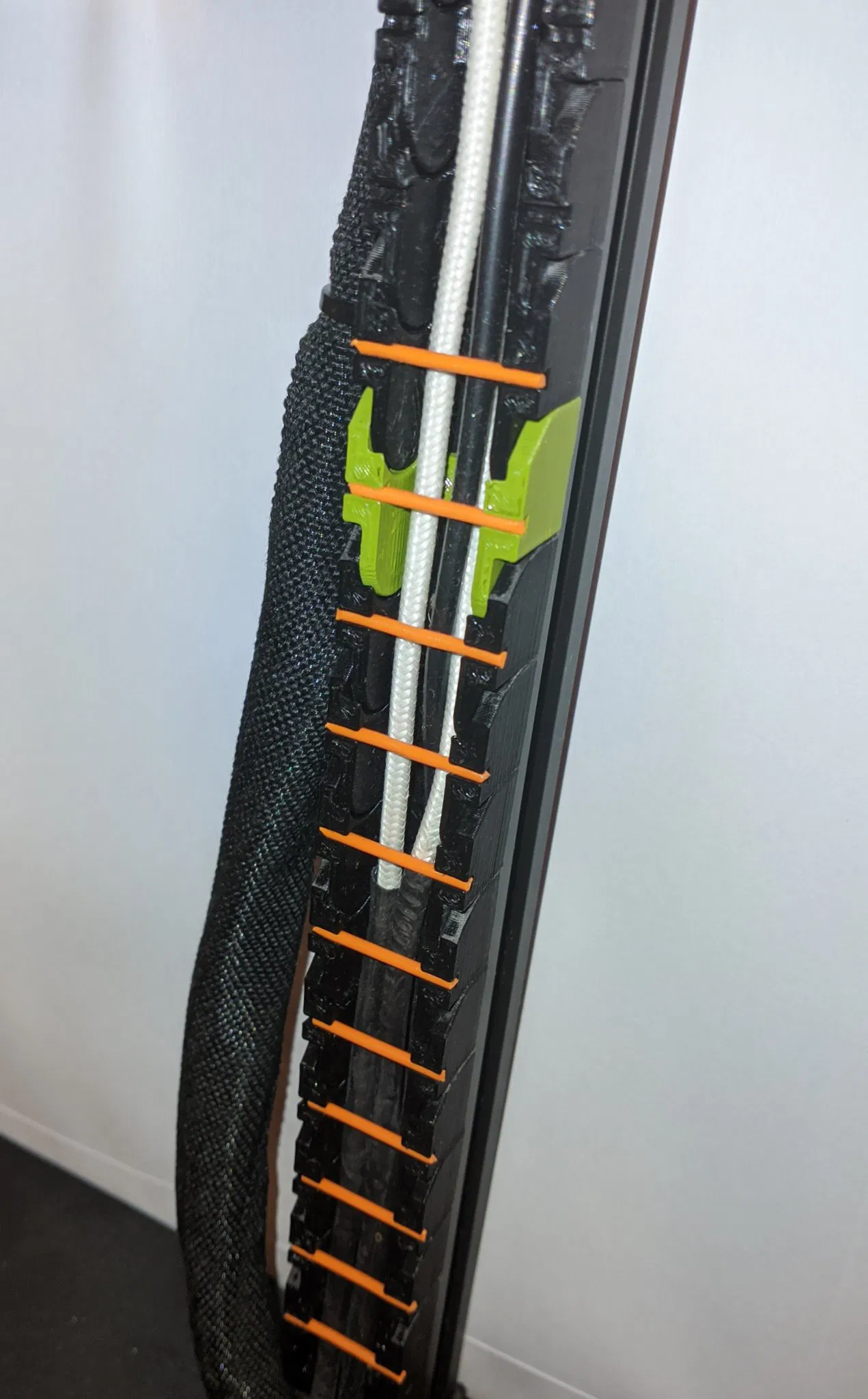

5. Điều chỉnh chiều cao của dây kéo trên profile và chiều cao của kẹp trên ổ bi, sao cho dây kéo không va chạm với dây đai!
6. Siết chặt cái kẹp và cố định dây kéo trên profile.
7. Đưa trục z vào vị trí tối đa để xác định nơi cần đặt mắt xích "fixie" và cố định nó. ##### Thông tin bổ sung cần lưu ý: - Vui lòng kiểm tra kích thước của các vòng bi của bạn vì tôi không còn sử dụng các vòng bi tiêu chuẩn nữa.

• Tùy thuộc vào cấu hình máy in của bạn, các dây cáp đến bàn gia nhiệt có thể quá ngắn. Tôi không thể chắc chắn vì máy của tôi đã được chỉnh sửa khi tôi nhận được.
• Đừng siết chặt các vít quá nhiều hoặc bạn có thể làm bóp chặt vòng bi trục mượt. ##### Kích thước tùy chọn được cung cấp: Nếu bạn gặp vấn đề về không gian trong chuỗi với phiên bản 19,5, cũng có phiên bản 22,5. Nhưng tôi khuyên bạn nên sử dụng phiên bản 19,5 vì nó vừa vặn hoàn hảo trên thanh nhôm 20x20. Sự khác biệt là, phiên bản 22,5 rộng hơn 3mm, tạo ra vẻ ngoài đẹp hơn. Nhưng chuỗi 22,5 cũng sẽ vừa trên kẹp 19,5.
