Bàn xoay cho máy mài nước

Mô tả sản phẩm:

Mỗi khi phải nhấc cái máy mài nước nặng 13kg của mình để xoay 180 độ từ vị trí mài sang vị trí đánh bóng và ngược lại, tôi đã nghĩ ngay đến việc cần một cái bàn xoay có chốt khóa cho đỡ vất vả. Và đây, nó đã ra đời.

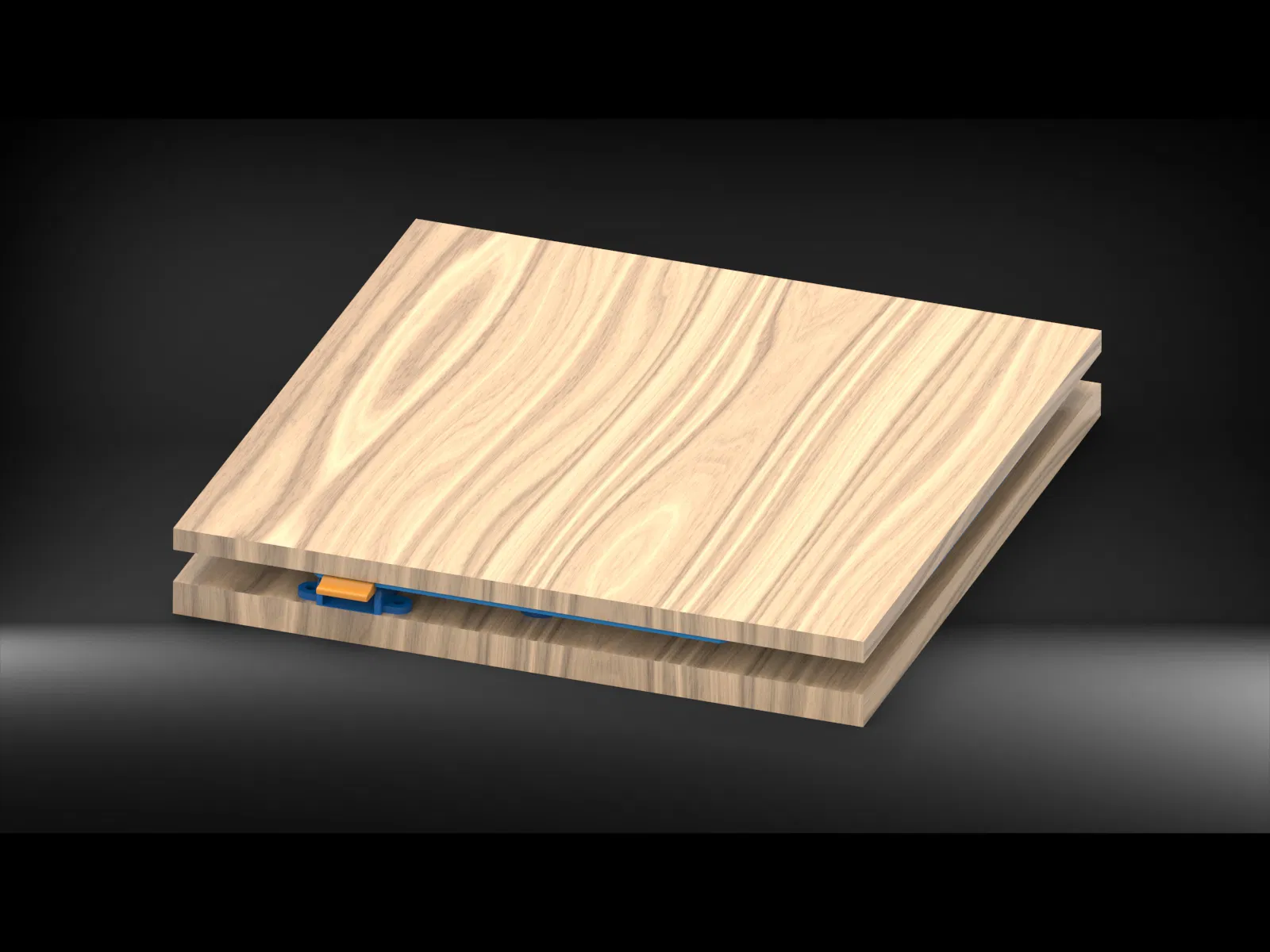

Đây là các linh kiện để tự lắp ráp một chiếc bàn xoay cho máy mài nước Tormek-8. Chắc chắn nó cũng sẽ vừa với các dòng máy mài nhỏ hơn và những sản phẩm tương tự như Scheppach, Holzmann, Güde, Holzkraft, Triton. Việc này chủ yếu phụ thuộc vào kích thước tấm đế và tấm phía trên của bạn.

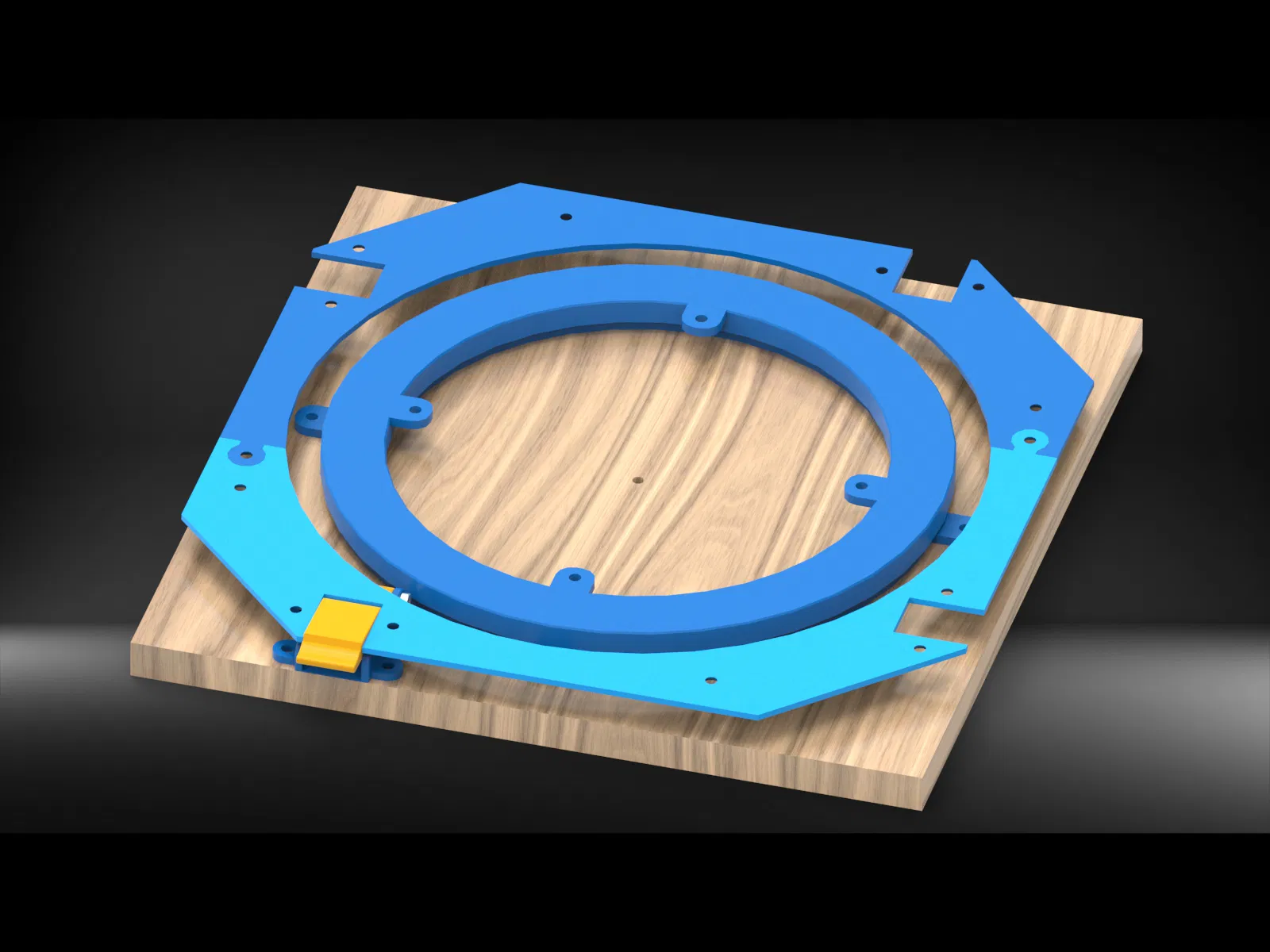

Phần tấm chia độ (index plate) được thiết kế để in vừa trên máy in Prusa MK3 và các loại có khổ tương đương. Vì lý do đó, nó được chia thành hai phần, có thể ghép vào nhau bằng khớp nối hình mảnh ghép. Nó đảm bảo chức năng chốt chặn sau mỗi lần xoay 90 độ.

Vòng bi cầu (axial ball bearing) được thiết kế ban đầu cho bi 8mm. Hiện tại cũng đã có phiên bản cho bi 3/8 Inch. Bạn phải dùng tay nhấn các viên bi vào khung chứa. Bi cần được giữ cố định trong khung nhưng vẫn phải xoay chuyển tự do được.

>>> Lưu ý rằng sơ đồ khoan lỗ cho tấm phía trên sẽ hơi khác nhau tùy thuộc vào đường kính bi bạn sử dụng. Hãy xem sơ đồ khoan lỗ trong phần tải về “other files”. <<<

Nếu bạn cần kích thước khác, hãy để lại bình luận hoặc gửi tin nhắn cho tôi. Tôi sẵn sàng cung cấp các bản thiết kế khác theo yêu cầu.

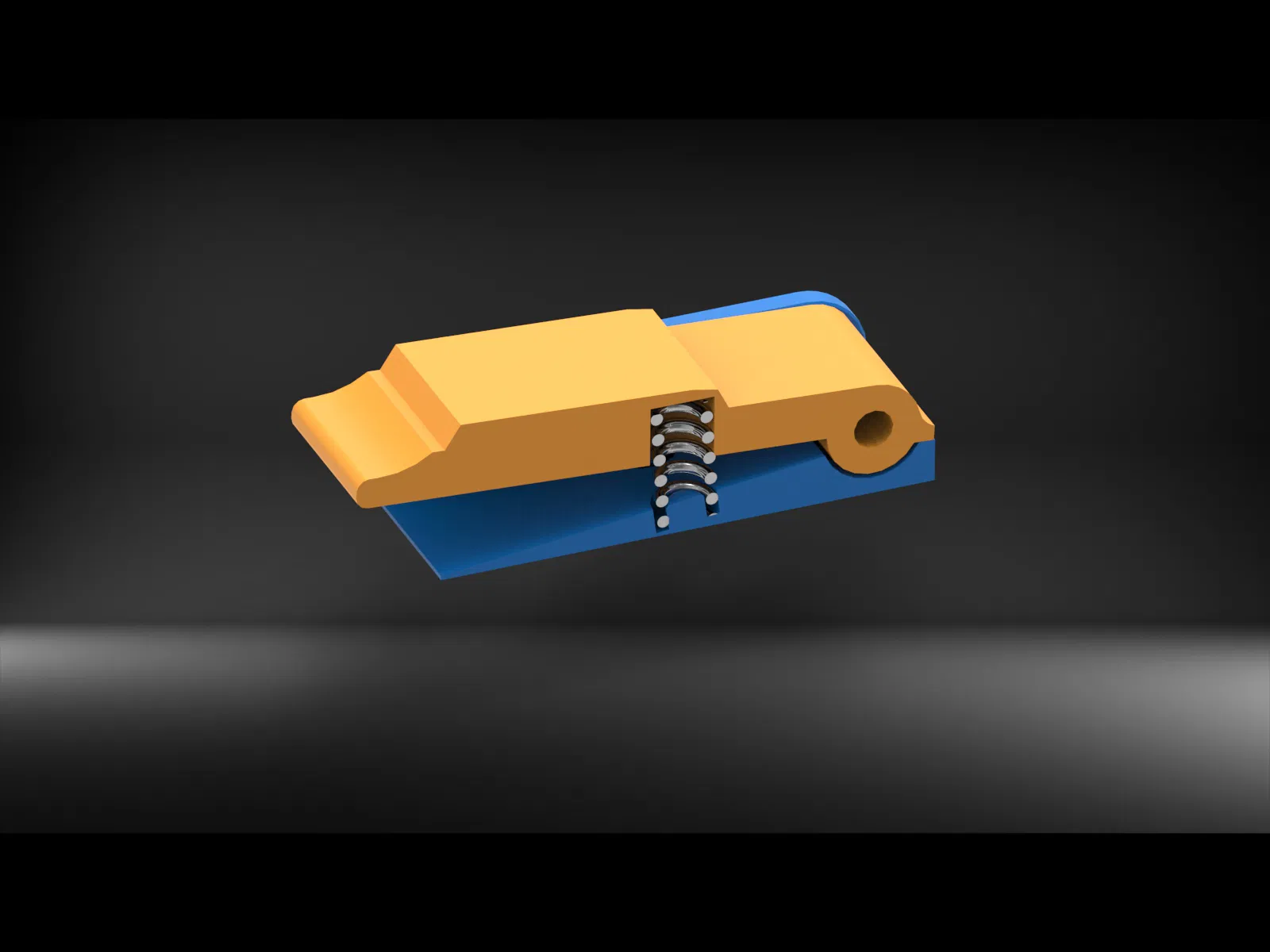

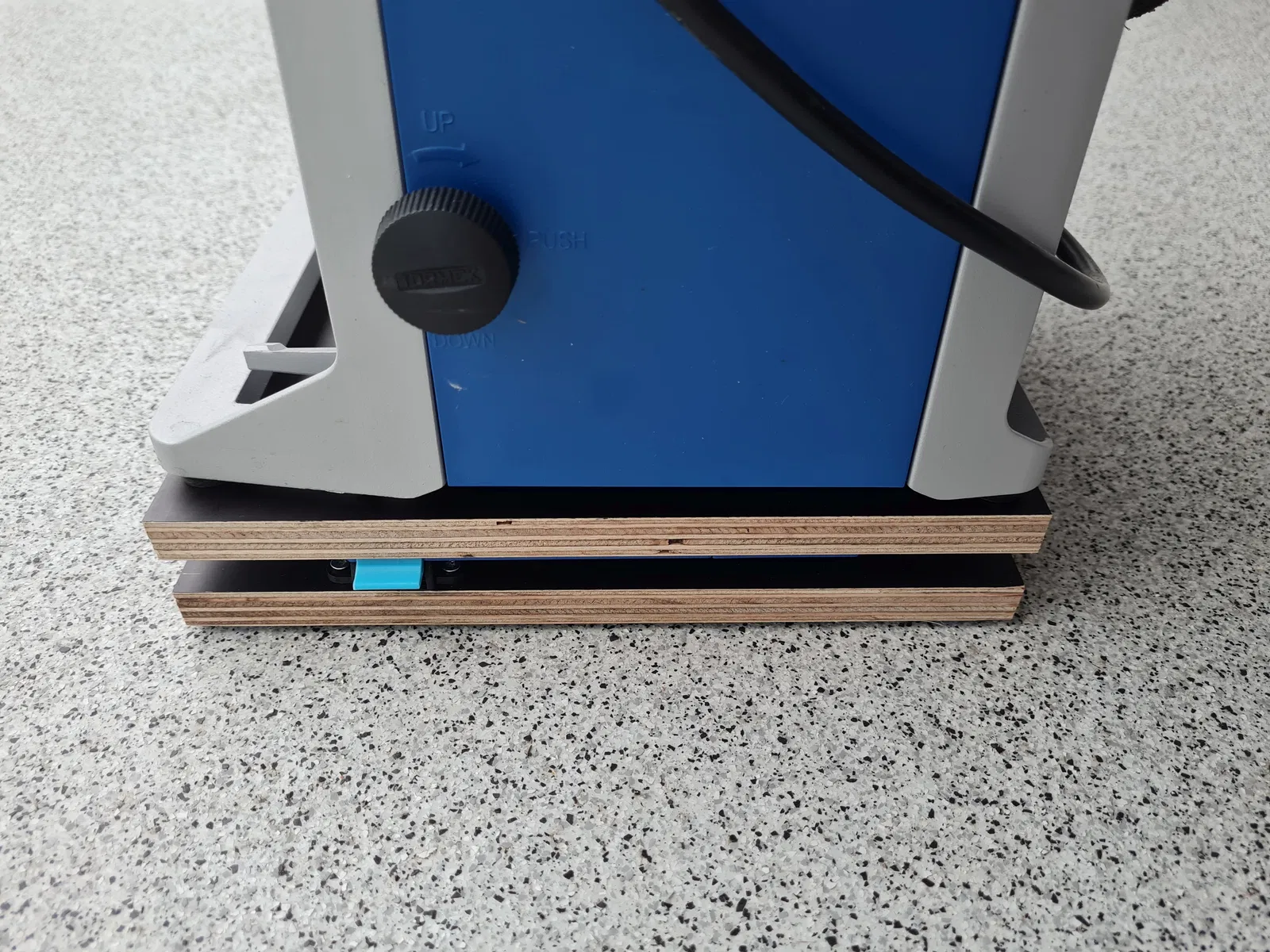

Cần gạt khóa hỗ trợ hai lò xo. Tôi chỉ đơn giản lấy hai lò xo từ chiếc bút bi cũ, thứ mà nhà ai cũng có.

Cuối cùng, hãy bắt vít tấm đế vào tấm phía trên thông qua trục xoay. Để lại một khoảng hở nhỏ để hai phần có thể xoay dễ dàng.

Video ngắn hướng dẫn cách hoạt động nằm ở mục “other files” trong phần tải về.

Cập nhật ngày 23/03/2025:

Đã thêm các tấm chia độ nguyên khối cho máy in khổ lớn.

Cập nhật ngày 24/07/2024:

Đã thêm chú thích về cách lắp bi vào mô tả sản phẩm.

Cập nhật ngày 20/07/2024:

Đã thêm vòng bi cho bi 3/8 Inch và sơ đồ khoan lỗ tương ứng.

Cập nhật ngày 06/06/2024:

Tôi nhận ra rằng bước xoay 180° hợp lý hơn 90°. Vì vậy, tôi đã thêm tấm chia độ 180° vào thư mục “Alternative parts”.

Cập nhật ngày 29/03/2024:

Tôi khuyên bạn nên làm tấm đế và tấm trên bằng gỗ. Đây thường là lựa chọn tiết kiệm hơn. Tuy nhiên, nếu bạn muốn và có thể in tấm đế/trên ở kích thước 244x244mm, tôi đã đính kèm các file mô hình ở đó. Các file 3mf có chứa modifier để in 5 lớp tường (perimeter) xung quanh các lỗ khoan. Độ dày tấm là 12mm và có thể tùy chỉnh kích thước.

Danh sách vật liệu:

• Các chi tiết in 3D
• 1x Vít lục giác M3x30
• 1x Đai ốc lục giác M3
• 1 hoặc 2x Lò xo từ bút bi (cắt ngắn đi một chút bằng kìm)
• 29x Viên bi thép đường kính 8mm
• 1x Vít gỗ đầu chìm (ví dụ SPAX 3,5) để cố định tấm trên vào tấm dưới. Độ dài tùy thuộc vào độ dày của tấm.
• 26x Vít gỗ đầu chìm, ví dụ SPAX 3x12
• 2x Tấm gỗ/vật liệu khác, kích thước tùy nhu cầu. Tôi dùng loại 244x244x16 rất vừa với máy Tormek-8.

Thiết lập in khuyến nghị:

• Chất liệu: PETG, PLA
• Độ phân giải: 0.2mm
• Infill: 25%
• Perimeter: 2
• Brim: Không
• Support: Không
