Mục tiêu

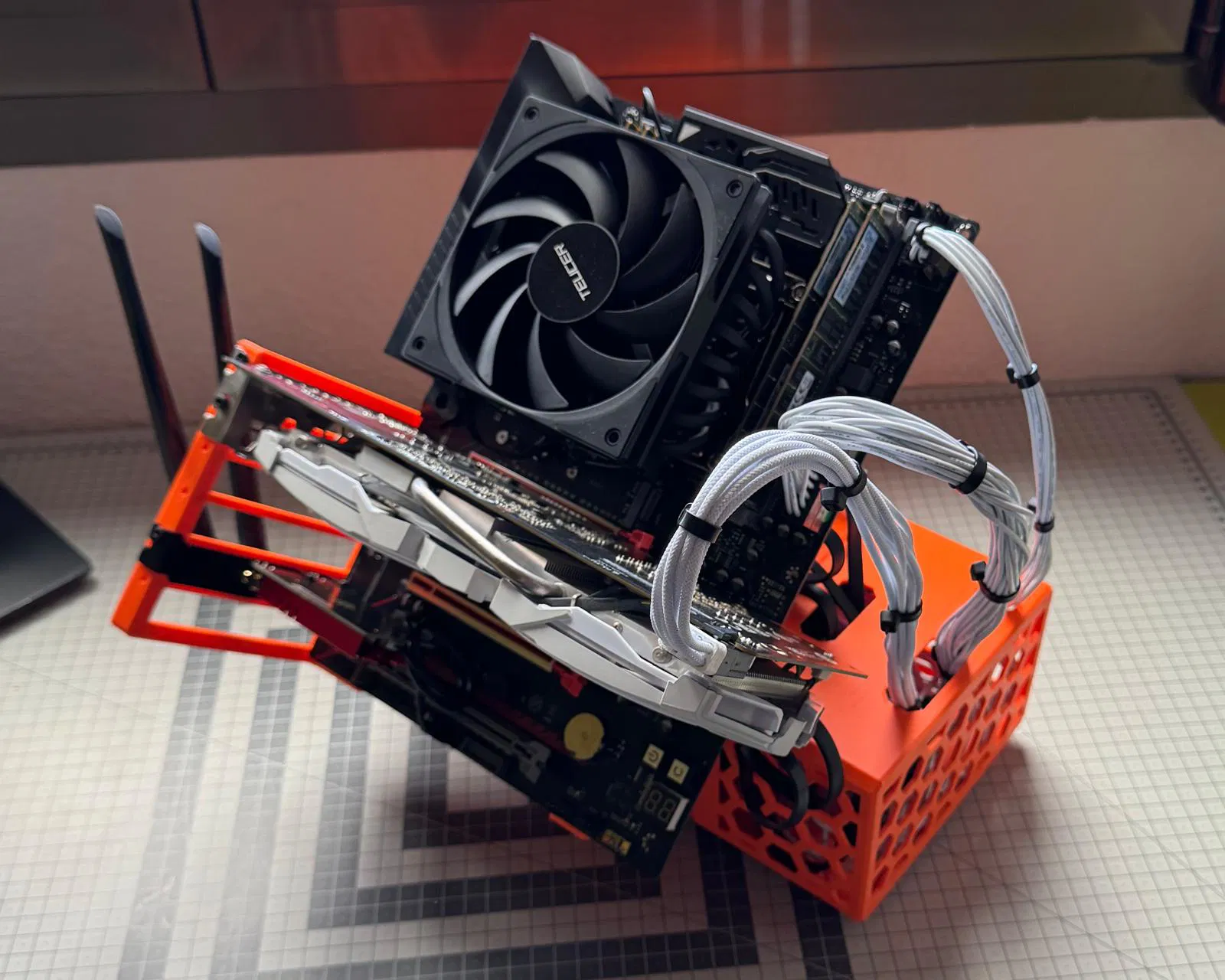

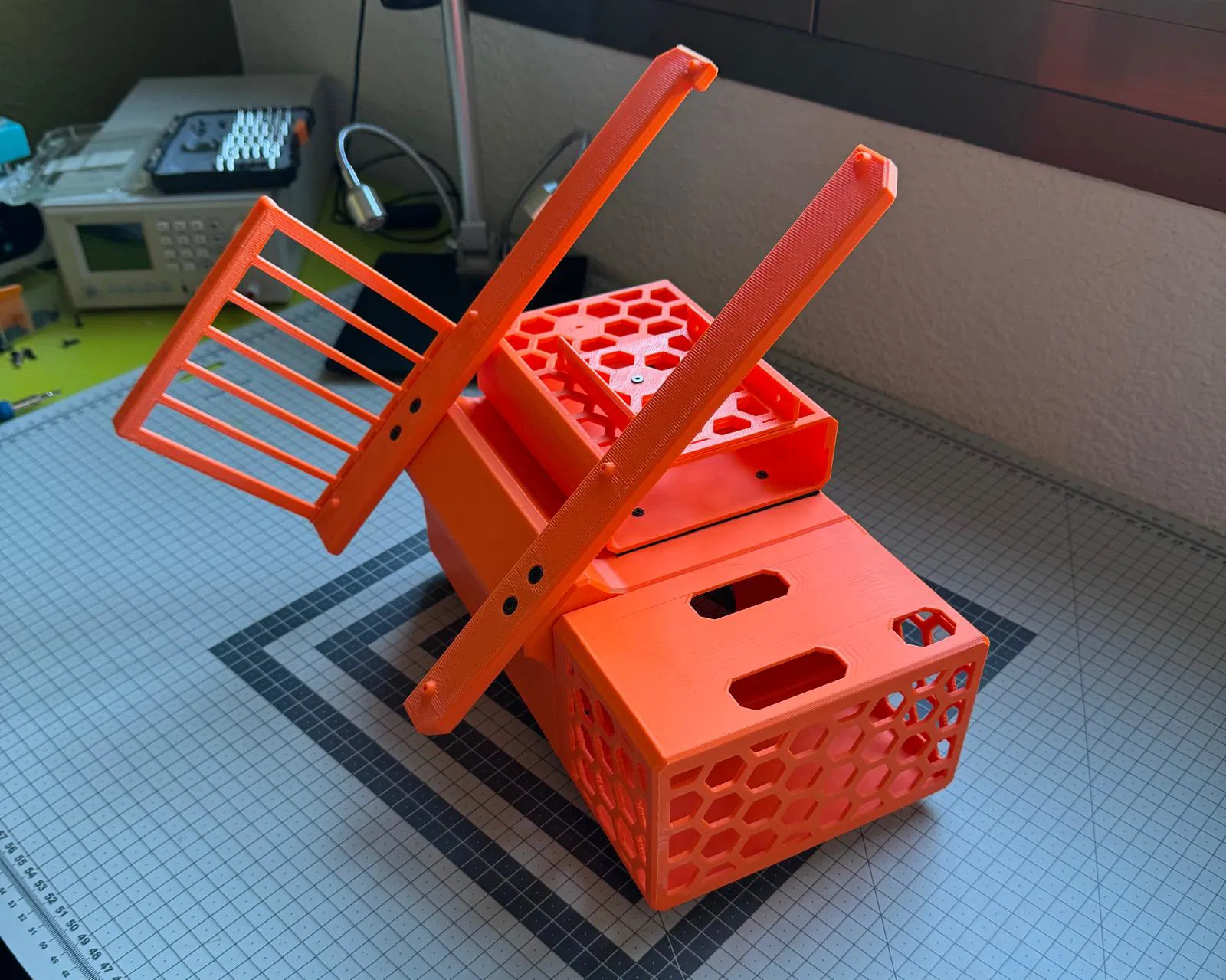

Dự án này nhằm mục đích thiết kế một khung mở và dạng module cho các linh kiện ATX. Cấu trúc này được tập trung để sử dụng với mainboard X99 cho CPU Intel Xeon, đồng thời cho phép gắn thêm một ổ cứng HDD và một ổ cứng SSD.

File in

Tôi khuyên bạn nên in các linh kiện bằng nhựa ABS hoặc PETG để tránh tình trạng biến dạng do nhiệt.

Các file HDDAntiVibrations và 4xrubberFoot được thiết kế để in bằng vật liệu TPU hoặc TPE. Nếu không có các loại nhựa này, bạn có thể in HDDAntiVibrations bằng ABS, còn phần 4xrubberFoot thì không nhất thiết phải in.

Đối với HDD Caddy, bạn có thể sử dụng mẫu Squirtles HDD Caddy tại đây:

Thông tin quan trọng

Hai bộ phận in 3D dùng để bắt ốc mainboard được thiết kế riêng cho mẫu Machinist MR9A PRO MAX.

Nếu bạn dùng mainboard khác và không thể bắt vít chính xác do khoảng cách giữa các lỗ ốc khác nhau, hãy nhắn tin cho tôi qua Instagram kèm theo kích thước bạn cần, tôi sẽ cập nhật và đăng tải lại các file linh kiện mới 🙌.

Linh kiện

• Mainboard Machinist MR9A PRO MAX: https://s.click.aliexpress.com/e/_Dnmqhst
• Bộ vi xử lý Intel Xeon E5 2697A: https://s.click.aliexpress.com/e/_DnMzeHr
• Tản nhiệt Teucer: https://s.click.aliexpress.com/e/_De9Tvt3
• Card WiFi/Bluetooth: https://s.click.aliexpress.com/e/_DBukB8v
• Lưới lọc bụi: https://s.click.aliexpress.com/e/_DC2lZLr
• Ốc vít: https://s.click.aliexpress.com/e/_DFphHwd

Các liên kết trên là link tiếp thị liên kết (affiliate)! Bạn không phải trả thêm bất kỳ chi phí nào khi mua hàng qua link này, nhưng nó giúp tôi có thêm một khoản nhỏ để tiếp tục đầu tư cho các dự án sắp tới :)

Lắp ráp

Bạn có thể xem hướng dẫn lắp ráp tại trang dự án: https://mquero.com/en/projects/3d-printed-atx-frame

Video YouTube đầy đủ

Mạng xã hội

• YouTube: https://www.youtube.com/@MQuero.
• Instagram: https://www.instagram.com/mquerostudio/
• TikTok: https://www.tiktok.com/@mquerostudio

Nhật ký phiên bản
