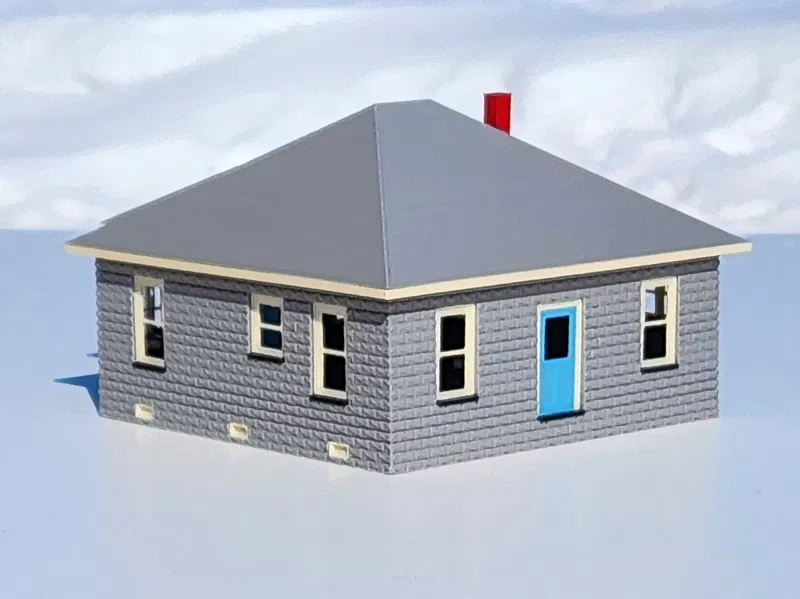

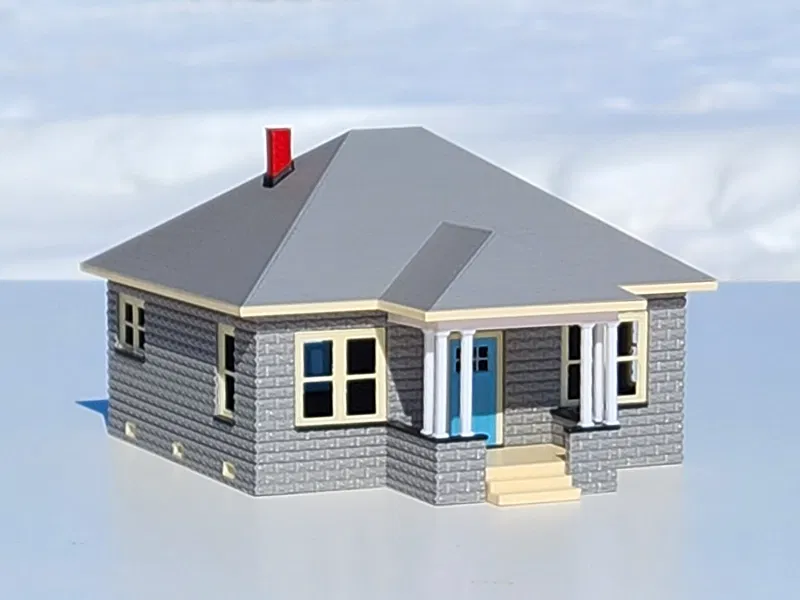

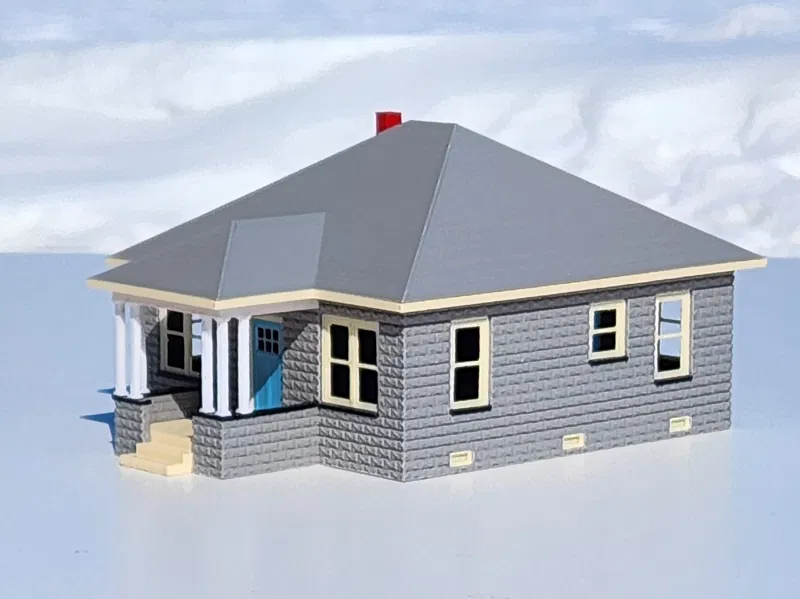

Mô hình nhà gạch bê tông giả đá tỉ lệ HO

Gạch bê tông giả đá (rusticated concrete block) là loại gạch có bề mặt ngoài được tạo hình như đá tự nhiên hoặc đá đã qua xử lý. Phong cách này xuất hiện từ cuối thế kỷ 19, thường dùng cho nhà ở, công trình tiện ích và tòa nhà thương mại. Mẫu này lấy cảm hứng từ một ngôi nhà trên đường Sherwood, Mount Hope, West Virginia. Bạn có thể dạo quanh con phố này trên Google Maps Street View để thấy nó đấy!

Các bộ phận được tách rời để tiện cho việc sơn hoặc in bằng nhiều màu khác nhau. Phần mái được thiết kế để bạn hoàn thiện với kết cấu yêu thích, ví dụ như dùng giấy giả ngói.

Cách xác định loại tường nên in

Việc chọn tường nào tùy thuộc vào khả năng in các lỗ thông gió tầng hầm của bạn.

vent_frame.stl khá khó in. Hãy thử in vent_frame.stl trước xem có được không.

Nên in khung thông gió với độ dày lớp 0.1mm, vòi phun 0.2mm trên lớp raft 3 tầng; vật liệu raft sẽ trở thành lưới thông gió. Sau khi in, tỉa bỏ phần raft thừa, giữ lại lớp lưới mỏng bên trong. Cách này mình làm rất hiệu quả trên PrusaSlicer 2.8.1 và Ender 3 Pro; không biết trên các máy in và phần mềm cắt lớp khác thì sao, anh em cho mình biết kết quả nhé.

Nếu in ổn, hãy dùng walls.stl. Nếu không, hãy dùng walls_no_vents.stl.

Các bộ phận cần hỗ trợ (supports)

• walls.stl hoặc walls_no_vents.stl: Chỉ cần đặt support thủ công ở mặt dưới cửa đi, cửa sổ và lỗ thông gió.
• roof.stl: Có thể in không cần support (mẫu mình in không dùng), nhưng nếu muốn bề mặt mịn hơn, bạn cứ dùng thiết lập support mặc định.

In với độ dày lớp 0.1mm, vòi phun 0.2mm

In 1 cái cho mỗi file trừ khi có ghi chú khác:

• chimney.stl
• chimney_flashing.stl
• door_sill.stl - in 2 cái
• front_porch_beam.stl
• front_porch_sill_left.stl
• front_porch_sill_right.stl
• front_porch_post.stl - in 6 cái
• front_porch_post_cap.stl - in 6 cái
• porch_post_jig.stl
• vent_frame.stl - in 6 cái, xem hướng dẫn về dùng raft làm lưới ở trên
• window_double_short.stl
• window_double_sill.stl - in 3 cái
• window_double_tall.stl - in 2 cái
• window_single_short.stl
• window_single_sill.stl - in 6 cái
• window_single_tall.stl - in 5 cái

In các phần này nếu muốn cửa và khung cửa là một mảnh:

• door_back_single_part.stl
• door_front_single_part.stl

In các phần này nếu muốn cửa và khung cửa tách rời để sơn hoặc in nhiều màu:

• door_frame.stl - in 2 cái
• door_back_door.stl
• door_front_door.stl

In với độ dày lớp 0.1mm, vòi phun 0.4mm

In 1 cái mỗi loại:

• fascia.stl
• front_porch.stl
• roof_locator.stl
• soffit.stl

In với độ dày lớp 0.2mm, vòi phun 0.4mm

In 1 cái mỗi loại:

• walls.stl hoặc walls_no_vents.stl
• roof.stl

Lắp ráp

1. In các chi tiết và loại bỏ vật liệu support.
2. Lắp ngưỡng cửa vào lỗ cửa, mặt gờ quay xuống dưới.
3. Gắn kính cửa sổ tùy chọn. Nếu muốn làm chi tiết nội thất, hãy in thêm một bộ khung cửa sổ nữa để kẹp vật liệu làm kính vào giữa.
4. Nếu in cửa và khung tách rời, hãy lắp cửa vào khung cho bằng phẳng.
5. Tương tự như cửa sổ, có thể kẹp vật liệu kính vào giữa nếu muốn làm cửa hai lớp.
6. Lắp lỗ thông gió vào các vị trí tương ứng.
7. Lắp ngưỡng hiên vào tường hiên.
8. Gắn nắp trụ hiên vào từng cột hiên.
9. Dùng jig để định vị cột hiên. Đặt jig lên ngưỡng hiên, ép cột vào vị trí rồi rút jig ra.

10. Lắp dầm hiên lên các cột, khớp vào các hốc trên tường.
11. Lắp tấm soffit vào hốc của fascia.
12. Đặt cụm soffit và fascia lên mặt phẳng, lắp roof locator vào.
13. Lắp mái vào cụm soffit và fascia.
14. Hoàn thiện mái bằng vật liệu bạn thích.
15. Lắp ống khói vào phần flashing.
16. Dán ống khói lên mái.
