Mô hình xưởng mộc / nhà máy bơ sữa tỉ lệ HO

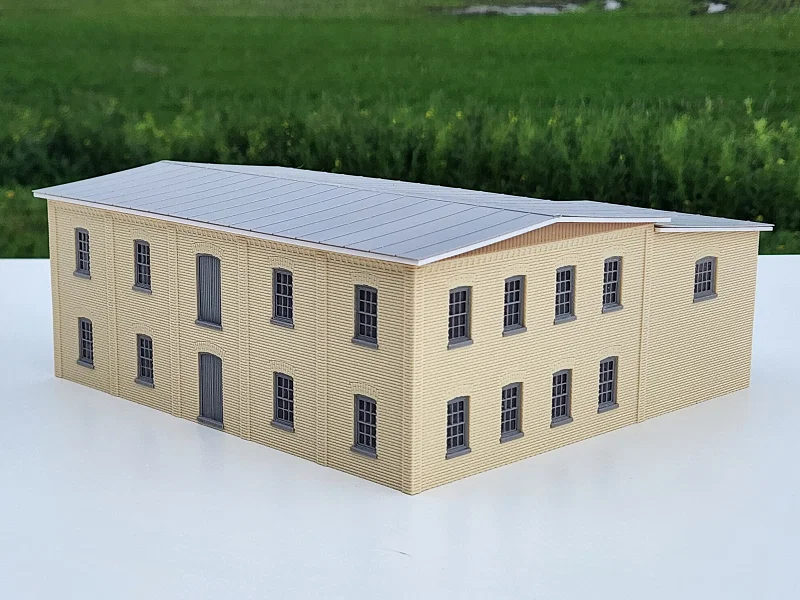

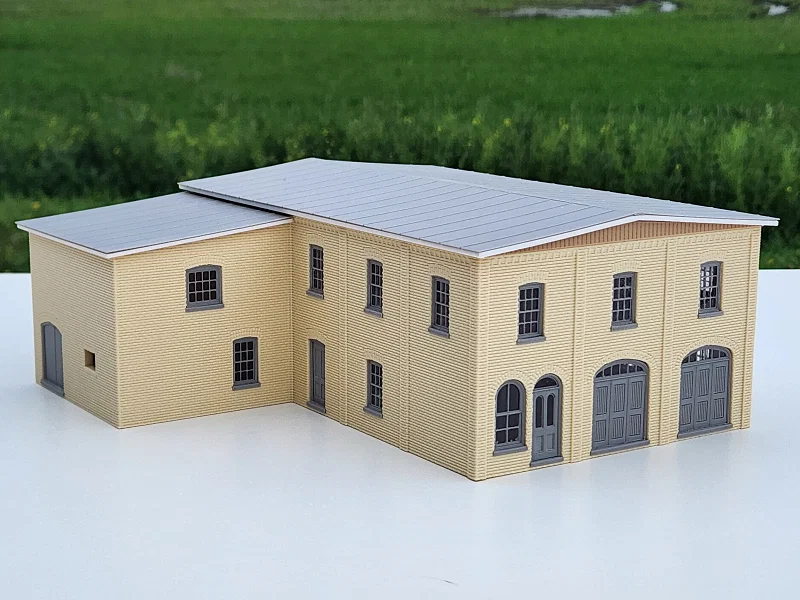

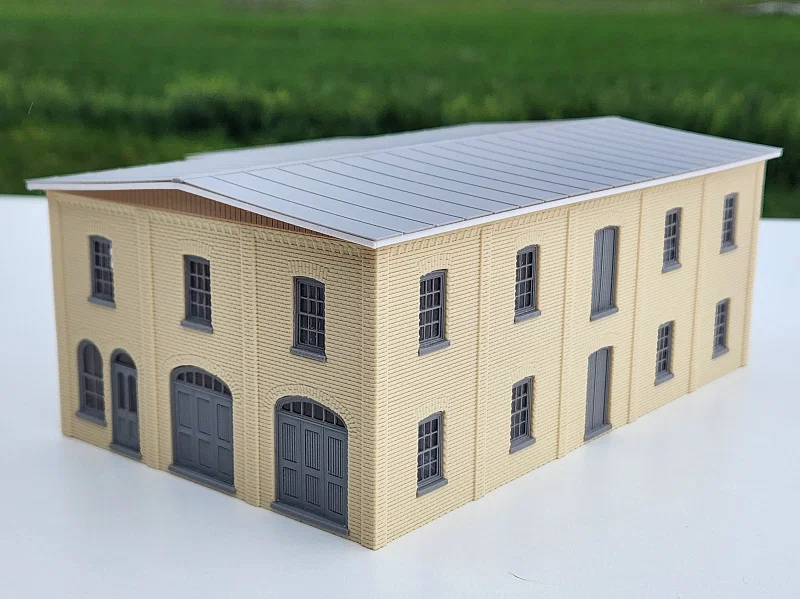

Mô hình tỉ lệ HO dựa trên một tòa nhà công nghiệp thế kỷ 19 tại St Mary's, Ontario.

Được xây dựng từ những năm 1890 với mục đích làm xưởng mộc, tòa nhà này đã trở thành nhà máy sản xuất bơ sữa từ năm 1919 cho đến những năm 1970. Hiện nay, nó đã được chuyển đổi thành nhà hàng. Mô hình này được thu nhỏ có chọn lọc để phù hợp với máy in FDM thông thường, lược bớt một gian ở cạnh dài của tòa nhà và điều chỉnh chiều rộng cho cân đối. Các chi tiết cửa sổ, cửa ra vào và mái nhà được thiết kế dựa trên những bức ảnh cũ về doanh nghiệp chế biến gỗ ban đầu. Tòa nhà từng bị hư hại nặng nề trong một trận bão gió năm 1933, nên các chi tiết về cửa sổ và mái nhà đã thay đổi đáng kể kể từ thời điểm đó.

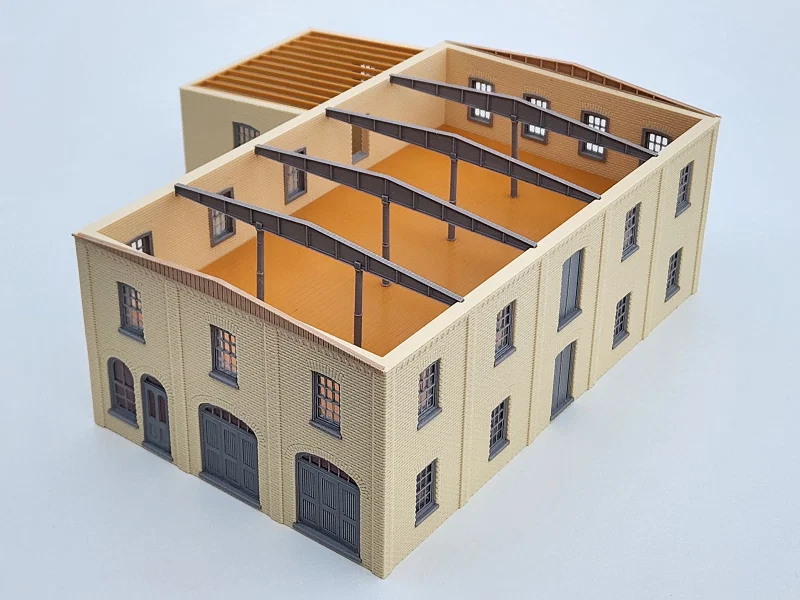

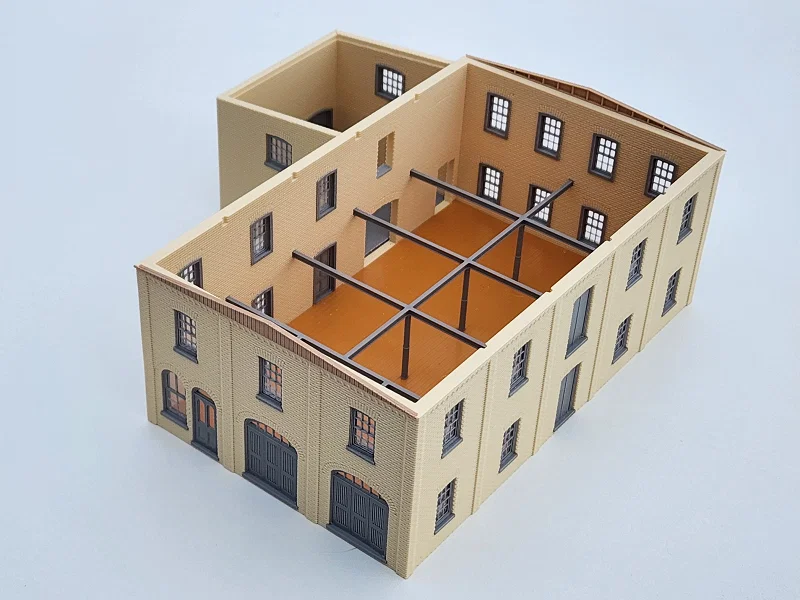

Các chi tiết nội thất là do tôi tự phỏng đoán. Những bức ảnh chụp lại thiệt hại từ trận bão năm 1933 cho thấy các vì kèo mái rất nông nằm ở trung tâm các trụ gạch, điều này gợi ý rằng các vì kèo đó được làm bằng sắt rèn. Các dầm và cột nội thất là phiên bản mô phỏng đơn giản hóa của khung sắt rèn, được thiết kế để trông tương đối giống thực tế và dễ dàng cho việc in ấn cũng như lắp ráp. Phần nhà phụ dựa trên những bức ảnh mờ nhạt và suy đoán, được cho là nơi chứa lò hơi, máy hơi nước và hầm than - tôi có thể sẽ bổ sung thêm các chi tiết này trong tương lai.

Mô hình có đầy đủ các chi tiết về tường, cửa, cửa sổ, khung nội thất và mái nhà có thể tháo rời. Các bộ phận được tách rời để in bằng các màu khác nhau hoặc thuận tiện cho việc sơn phết.

glazing.zip chứa tệp SVG cho kính cửa sổ và cửa ra vào. Bạn hãy in tệp này lên tấm phim nhựa trong suốt (overhead projector sheet) rồi cắt thủ công hoặc dùng máy Cricut để cắt cho nhanh.

Các bộ phận được thiết kế để khớp sát với nhau, vì vậy bạn sẽ cần chà nhám nhẹ để lắp ráp các chi tiết được mượt mà.

In ấn

In với đầu phun 0.4mm, lớp in 0.2mm:

walls.stl - in 1 bản

In với đầu phun 0.2mm, lớp in 0.1mm:

floor_addition.stl - in 1 bản

floor_main.stl - in 3 bản. Một trong số này sẽ dùng làm chi tiết tấm trần tầng trệt; hãy in một bản với màu sắc trần phù hợp.

roof_addition_frame.stl - in 1 bản

roof_addition_interior.stl - in 1 bản

roof_addition_sheathing.stl - in 1 bản

roof_addition_subroof.stl - in 1 bản

roof_beam_one_column.stl - in 3 bản

roof_beam_two_column.stl - in 1 bản

roof_gable_frame.stl - in 2 bản

roof_gable_sheathing.stl - in 2 bản

roof_main_cap.stl - in 1 bản

roof_main_fascia.stl - in 2 bản

roof_main_interior.stl - in 1 bản

roof_main_sheathing.stl - in 2 bản

roof_main_subroof.stl - in 1 bản

window_addition.stl - in 2 bản

window_office.stl - in 1 bản

window_sill.stl - in 1 bản

window_typical.stl - in 23 bản

Hỗ trợ (Supports)

walls.stl - Trong phần mềm slicer, hãy tự tô support thủ công ở mặt dưới các ô cửa đi và cửa sổ.

column.stl - Tôi thường in các chi tiết này với support để đảm bảo bám dính trên bàn in và độ vững chãi theo chiều đứng.

Các bộ phận khác không cần dùng support.

Lắp ráp

Làm kính (Glazing)

glazing.svg chứa đường viền cho kính cửa. Tôi thường đạt kết quả rất tốt khi cắt bằng tấm phim nhựa trên máy Cricut. Tệp SVG này rất dễ nhập vào Cricut Design Studio.

Bạn cũng có thể in tệp này lên phim nhựa và dùng dao trổ sắc bén để cắt thủ công.

Bệ cửa (Sills)

Các bộ cửa đi và cửa sổ đã bao gồm phần bệ cửa. window_sill.stl là bệ đơn dùng cho cửa sổ tầng hai ở phần nhà phụ.

Dán các bệ cửa vào các khe hở, mặt phẳng hướng lên trên và ép sát vào các rãnh bên dưới.

Khung cửa (Frames)

Dán các bộ phận khung vào cửa đi và cửa sổ từ bên trong tường. Cửa sổ tầng hai của nhà phụ không có khung.

Cửa đi (Doors)

door_entrance.stl, door_freight.stl và door_freight_narrow.stl không có kính. Hãy dán hai nửa cửa lại với nhau theo kiểu úp lưng vào nhau.

door_freight_with_light.stl và door_office.stl có kính. Lắp các nửa cửa bằng cách kẹp tấm kính vào giữa.

Ép các cánh cửa vào khung từ bên ngoài tường. Cửa sẽ giữ cố định mà không cần dán keo.

Cửa sổ (Windows)

Lắp các nửa cửa sổ bằng cách kẹp kính vào giữa.

Ép cửa sổ vào các vị trí từ bên ngoài tường. Cửa sổ sẽ tự giữ cố định.

Sàn nhà phụ

Dán floor_addition.stl vào walls.stl.

Sàn chính

Dán một tấm floor_main.stl vào walls.stl.

Cột, Dầm, Trần và Tầng hai

Lắp columns_and_beams.stl vào walls.stl, đưa các đầu dầm vào các rãnh. Hãy cẩn thận khi uốn các dầm vào đúng vị trí.

Đặt tấm floor_main.stl thứ nhất (mặt chi tiết ván hướng xuống) làm trần tầng trệt, sau đó đặt tấm thứ hai (mặt chi tiết ván hướng lên) làm sàn tầng hai.

Vì kèo mái và Cột

Lắp column.stl vào các rãnh trên dầm. Các khớp nối khá mỏng manh nên hãy nhẹ tay. Có thể cần chà nhám nhẹ bên trong cột để lắp vào dầm dễ hơn.

Mái nhà phụ

Lắp roof_addition_frame.stl vào walls.stl khớp với độ dốc. Sau đó lắp các phần mái che (sheathing) và đặt lên trên. Phần mái này có thể tháo rời.

Đầu hồi mái chính

Dán khung hồi vào tấm ván hồi rồi dán toàn bộ vào walls.stl.

Mái chính

Khía nhẹ đường gấp ở giữa roof_main_subroof.stl rồi gấp lại. Dán các thanh diềm (fascia) vào để định hình mái. Sau đó dán phần mái trong (interior) và cuối cùng là ốp lớp mái (sheathing). Phần mái này được thiết kế để tháo rời, đừng dán keo vào tường.
