UBBI Reverse Bowden cho Elegoo Neptune 4 Plus/Max

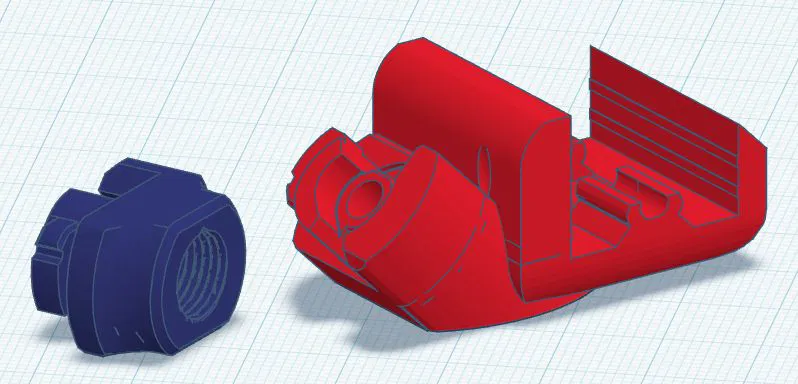

Mình lấy cảm hứng từ phần ngàm gắn cảm biến sợi nhựa để tạo ra một cái kẹp rộng hơn, tích hợp kết nối UBBI ở góc nghiêng 45 độ. Mình cũng thiết kế thêm một lỗ nhỏ để bạn cài đầu sợi nhựa khi không dùng tới (giống như kẹp giữ sợi nhựa vậy).

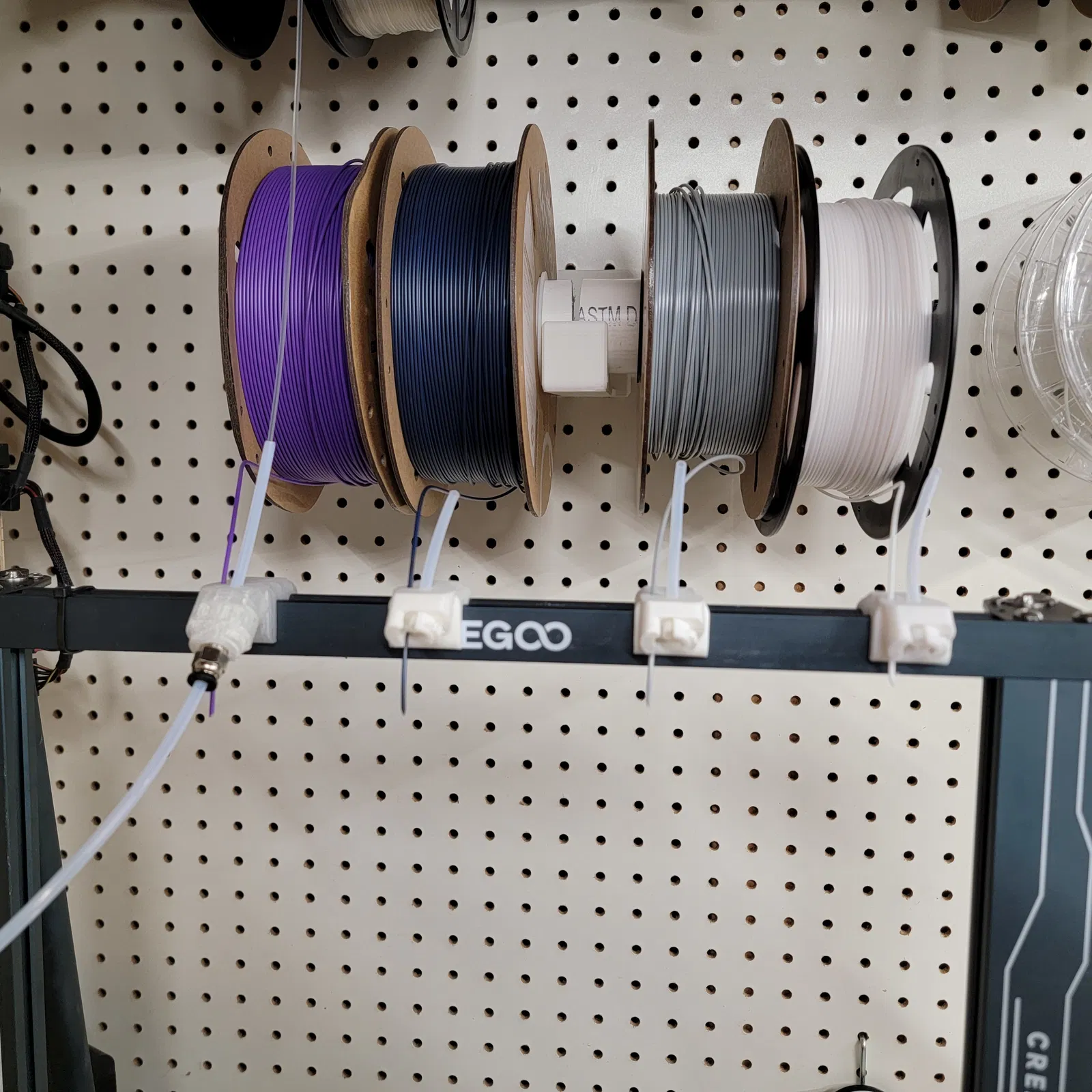

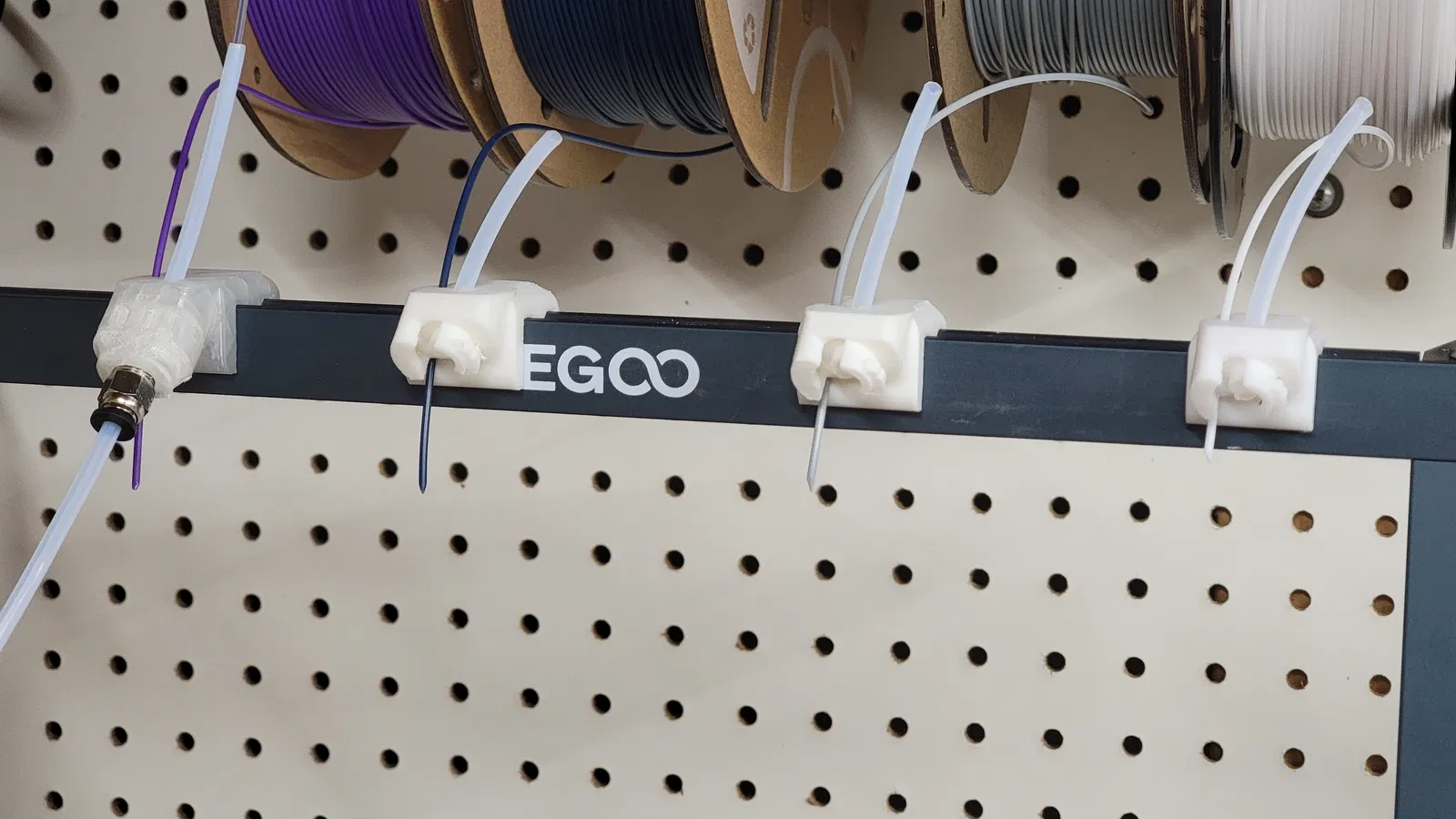

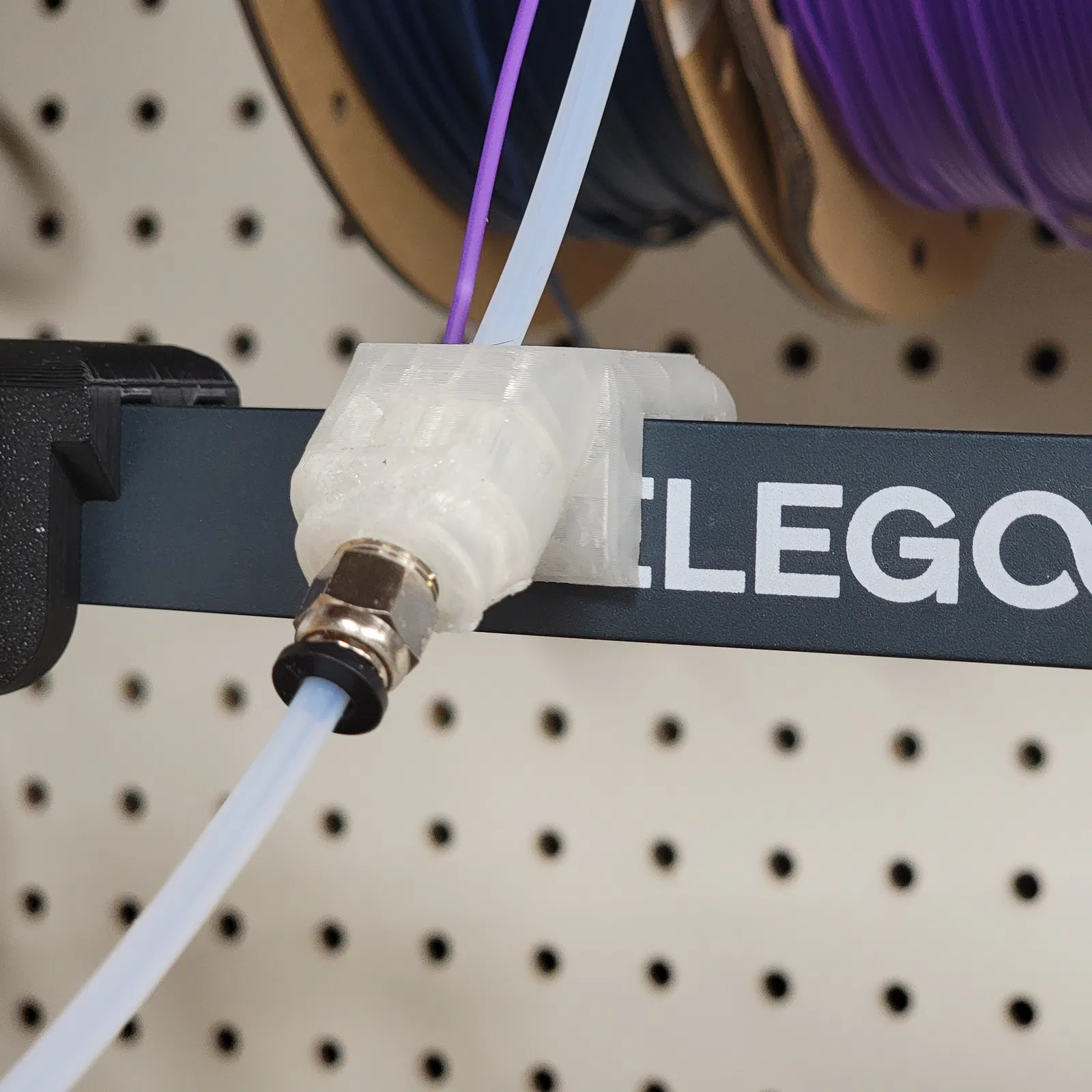

Vì mình treo các cuộn nhựa lên tường thay vì dùng giá đỡ zin của Elegoo, mình đã tìm cách để có thể linh hoạt sử dụng bất kỳ cuộn nhựa nào từ . Dự án này chính là kết quả của ý tưởng đó. Mình có chèn một đoạn ống Bowden ngắn vào phần kẹp để tăng độ linh hoạt, nhưng thực ra không bắt buộc phải có đâu (xem hình ảnh nhé).

Phần kẹp/ngàm khá chặt khi lắp vào rãnh nhôm ở thanh trên cùng. Mình gợi ý bạn nên dùng búa cao su gõ nhẹ đều hai bên để vào khớp nhé.

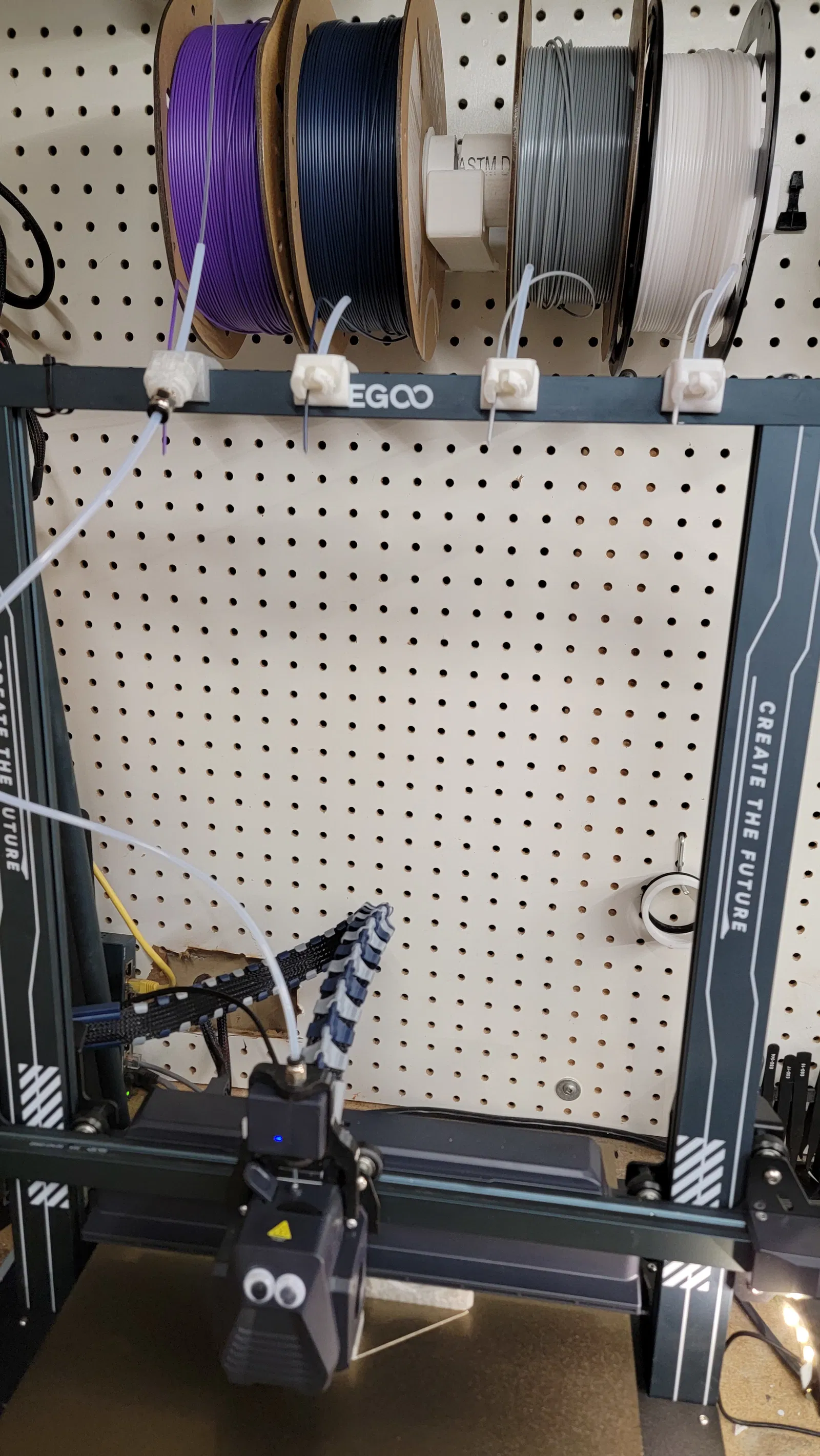

Một điểm thú vị là sau khi lắp xong, nó có thể trượt qua lại được. Đây là hiệu ứng phụ bất ngờ thôi chứ lúc đầu mình không tính tới. Dự định ban đầu của mình là lắp vài cái dọc theo thanh nhôm để dùng UBBI di chuyển ống Bowden chính qua lại.

Khi in, bạn chỉ cần một ít support cho phần UBBI, mình thường để 'tree auto' trên bàn in. Về infill, mình thử 10% với 15% thấy kết quả như nhau. Mình thường in layer height 0.2 hoặc 0.24, nhưng chắc 0.28 cũng ổn thôi.

Mình cũng đang làm thử phiên bản nam châm nhưng chưa ưng ý lắm. Nếu hoàn thiện, mình sẽ đăng lên sau nhé.
