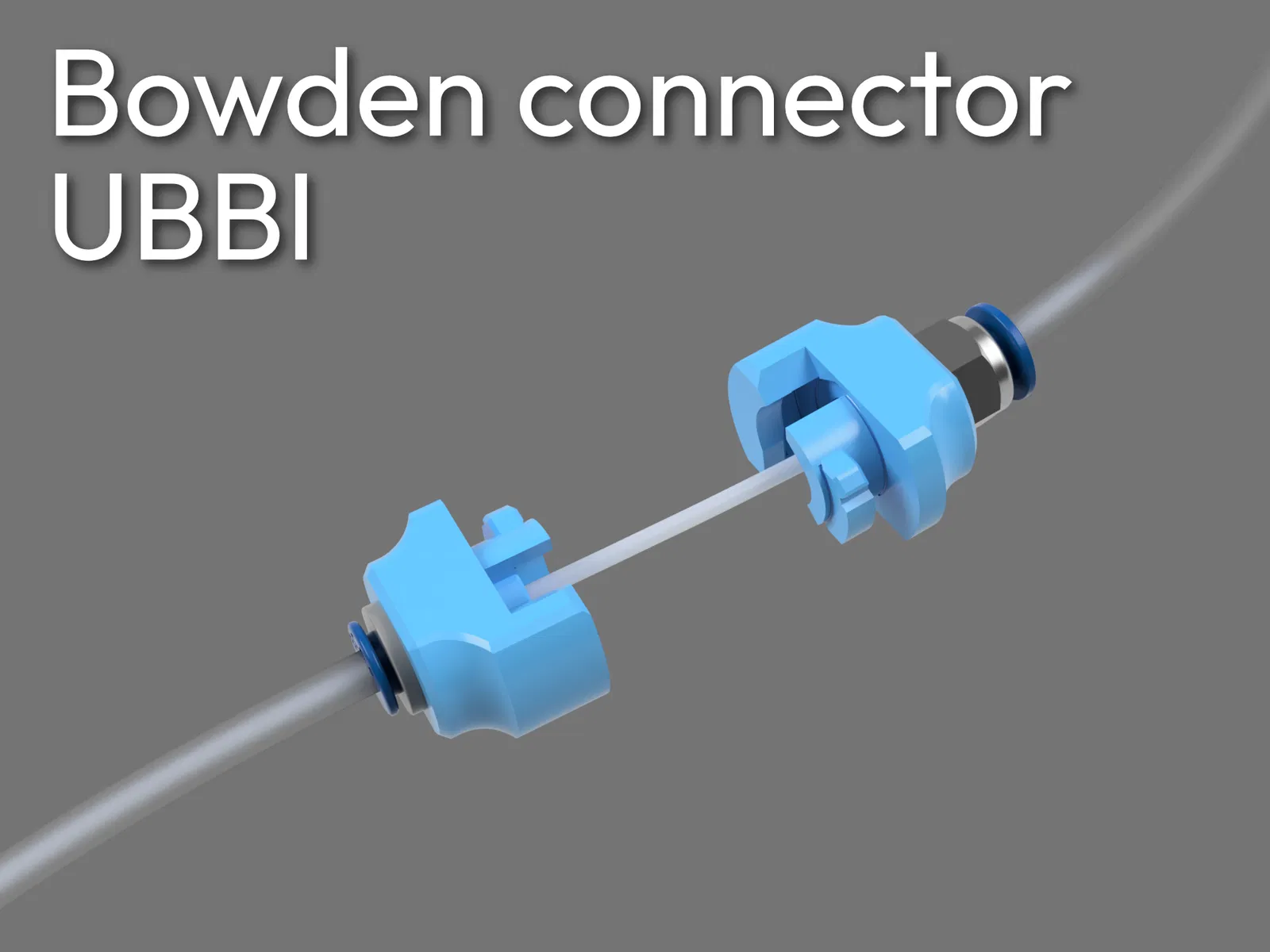

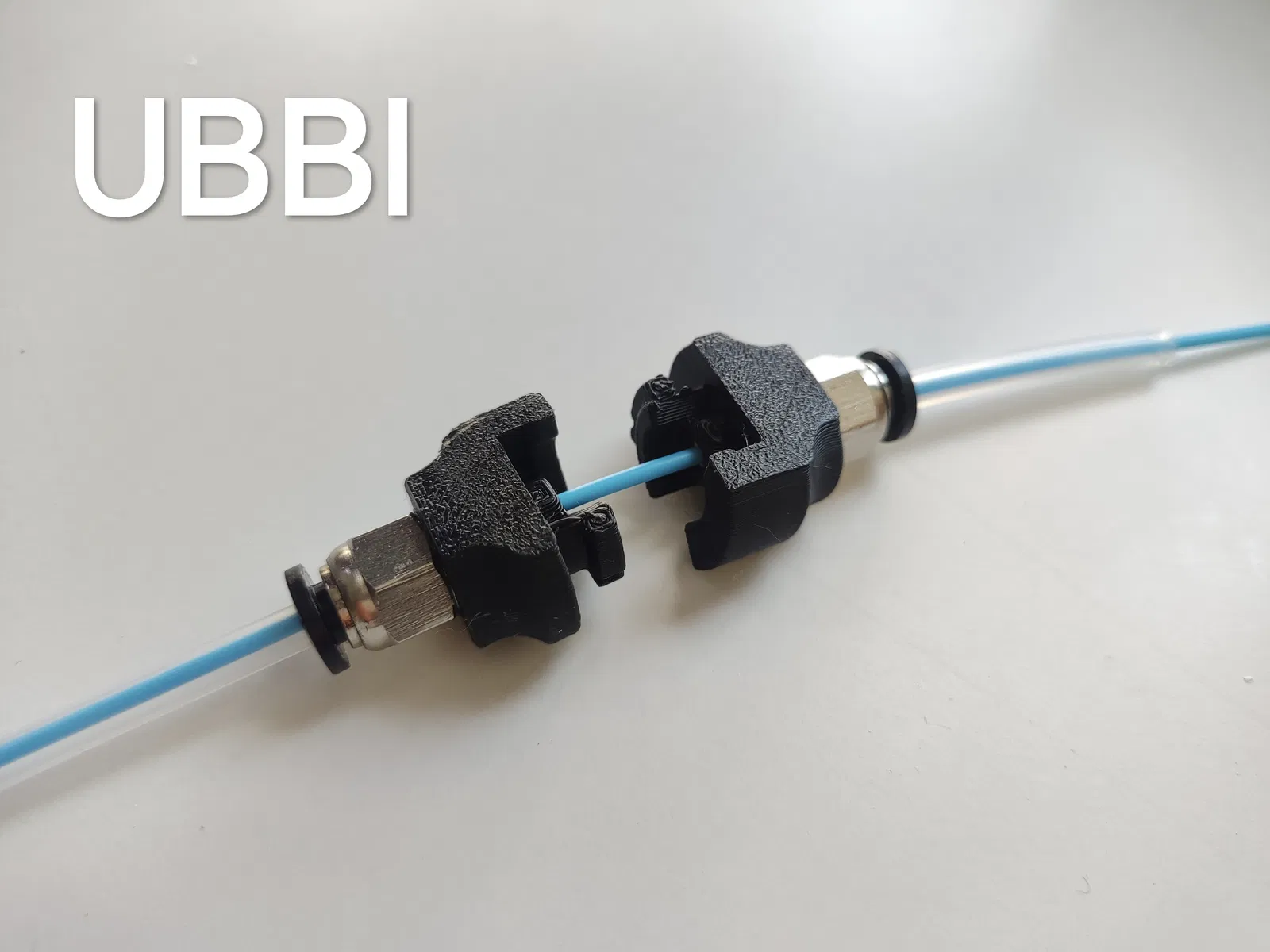

UBBI - Bộ nối Bowden song song phổ quát - đầu nối ống PTFE được thiết kế quá mức!

Muốn kết nối nhanh, chắc, bền cho dây PTFE của bạn? Để chẩn đoán nhanh, thay thế nhanh, mà không làm hỏng nhiều PTFE?

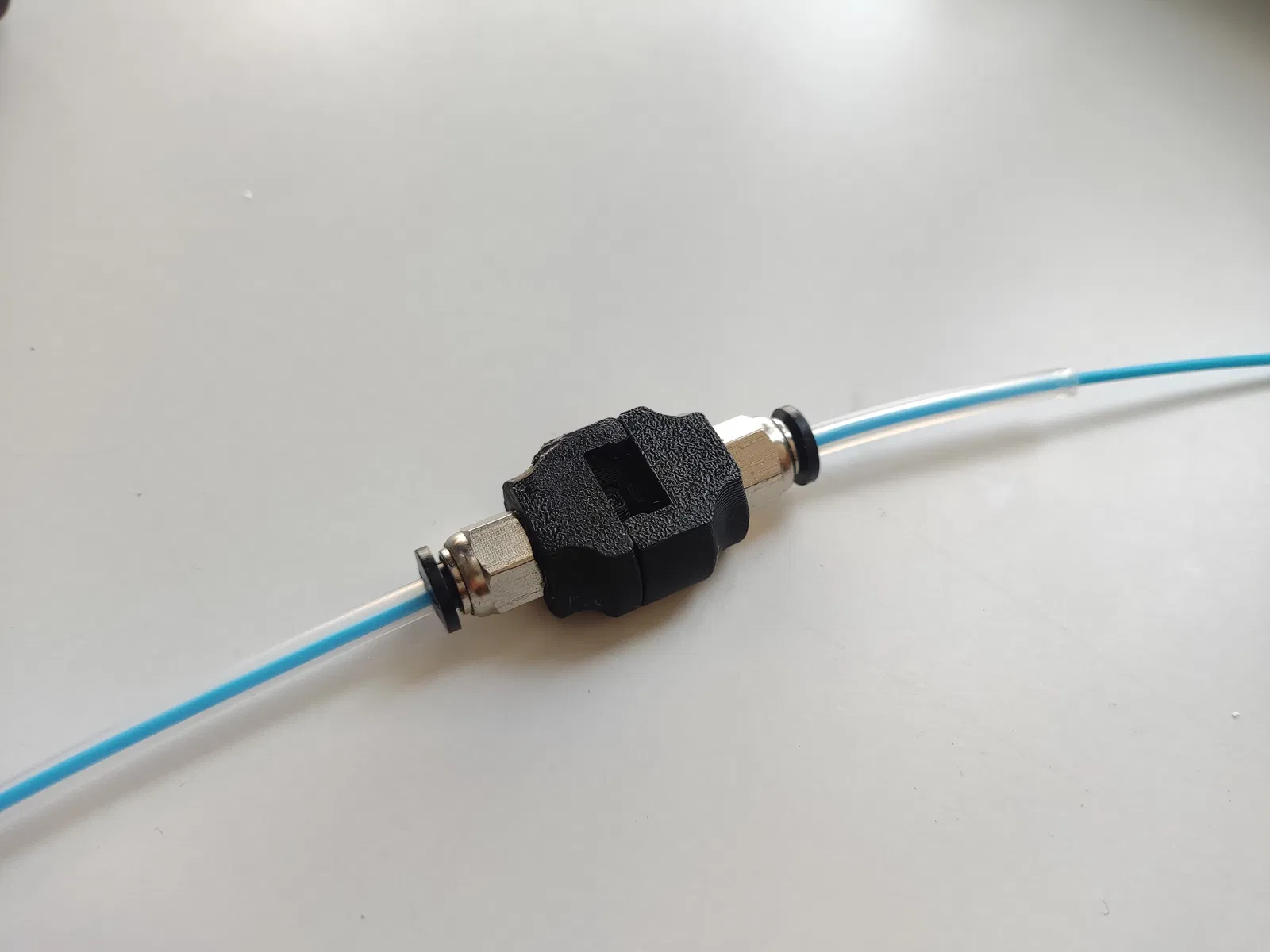

Muốn một kết nối đa năng vừa làm bộ nối dài, vừa làm đầu cuối cùng lúc?

Muốn kết nối gần như kín khí để hạn chế tối đa hơi ẩm?

Bạn đến đúng chỗ rồi đó, chào mừng đến với UBBI

Thiết kế mã nguồn mở, bạn có thể tích hợp nó vào bất cứ đâu một cách tự do, nâng cao trải nghiệm PTFE của bạn!

🤩 Bạn thích thiết kế này chứ? Hãy giúp tài trợ cho những đổi mới như thế này! Hãy cân nhắc ủng hộ tôi! Xin chân thành cảm ơn những người ủng hộ tôi, và bạn sẽ có quyền truy cập độc quyền vào nhiều tệp CAD khác nhau! Gửi yêu cầu tính năng tại đây!

Tính năng:

• Hỗ trợ cả đầu nối PC4-M10 và ECAS04
• Cho phép ống PTFE có đường kính trong tối đa 3mm
• Chỉ cách 1.6mm giữa hai đầu ống, phù hợp cho bộ bowden, giảm thiểu lực cản
• Một thiết kế cho tất cả, không có đầu đực hay cái
• In với ít hỗ trợ nhất
• Cơ chế khóa xoay với tiếng lẫy nghe được
• Có thể dùng cờ lê 14mm để thao tác

LƯU Ý: 3-4 lần xoay đầu tiên phải dùng cờ lê để phá cơ chế trước khi nó đủ mềm để dùng bằng tay!

Đối với các bản tùy chỉnh: UBBI dành cho việc tùy chỉnh vào các mô hình khác đã được bao gồm trong tệp .step

Tất cả các phiên bản UBBI sẽ tương thích tiến và lùi, tất cả các phiên bản sẽ khớp với nhau! Vẻ đẹp của sự liên tục!

Tránh dùng ống PTFE trong suốt, ống PTFE tự nhiên thì mờ đục, ống trong suốt bị pha trộn và không trượt mượt mà bằng!

Cài đặt in khuyến nghị:

• Đường kính đầu phun: 0.4mm
• Chiều cao lớp: ≤ 0.2mm
• Đảo chiều trên số lẻ: tắt
• Tường chính xác: bật
• Thứ tự tường: trong/ngoài/trong
• Yêu cầu dung sai: 0.1mm
• Hướng in: như khi nhập
• Hỗ trợ: bao gồm trong mô hình, bật tạo hỗ trợ và chuyển sang đặt thủ công, không thêm gì

Vật liệu khuyến nghị:

• PETG
• ABS/ASA

Cài đặt yêu cầu:

• PC4-M10/ECAS04 (Tháo lớp đệm silicon)
• Ống PTFE OD 4mm *Lưu ý: ID 2mm cho hệ thống bowden, ID 2.5mm cho reverse bowden

Các mặt hàng UBBI chính thức hiện tại:

Tên

Mô tả

UBBI

Đầu nối chính

Cổng truy cập hộp sấy

Cổng truy cập để in trực tiếp từ bên trong hộp sấy

Bộ chuyển đổi cảm biến phát hiện hết sợi cho Elegoo

Chuyển đổi UBBI để gắn vào cảm biến phát hiện hết sợi

Khung gắn UBBI (Đang phát triển)

Gắn UBBI ở bất cứ đâu trên thanh nhôm định hình 20x20

Bộ chuyển đổi reverse bowden cho LSfanmod

Bộ chuyển đổi reverse bowden cho thiết kế chụp tản nhiệt của LSfanmod

Bộ chuyển đổi reverse bowden cho Neptune 4

Bộ chuyển đổi reverse bowden cho bất kỳ chụp tản nhiệt stock nào của Neptune 4/Pro/Plus/Max

Bộ chuyển đổi reverse bowden cho Neptune 3

Bộ chuyển đổi reverse bowden cho bất kỳ chụp tản nhiệt stock nào của Neptune 3/Pro/Plus/Max

Bộ chuyển đổi reverse bowden cho SF 3x5015

Bộ chuyển đổi reverse bowden cho chụp tản nhiệt SF 3x5015

Cảm biến phát hiện sợi quang học

Cảm biến phát hiện sợi quang học

Các mặt hàng UBBI do cộng đồng tạo ra hiện tại:

Tên

Mô tả

Nêm cho Sunlu S2

Nêm Sunlu S2 thông thường cho luồng không khí tốt hơn, nhưng có tích hợp UBBI

Nhật ký thay đổi:

Phát hành chính thức đầu tiên

Thay đổi

v64

Bản phát hành chính thức đầu tiên

v66

Thay đổi cho các phụ kiện, loại bỏ các cạnh manifold

v72

Độ dung sai chặt hơn,

Thêm chống chảy xệ cho một vòng tròn

Làm sạch các cạnh nơi chân voi có thể cản đường

Sửa bước ren từ 1.5mm thành 1mm

v82

Cải thiện dung sai

Cải thiện độ bền và độ cứng

Sửa ren để sử dụng ren côn

v83

Ngày 2 tháng 7 năm 2024

Sửa hướng ren

Làm chặt đường dẫn ống PTFE

v87

Ngày 19 tháng 7 năm 2024

Thêm hỗ trợ làm sẵn

Các góc bên trong được làm tròn cho các góc sạch sẽ hơn

Làm vát các cạnh để thao tác bằng tay êm ái hơn

Làm lỗ luồn dây tóc lớn hơn

v90

Ngày 3 tháng 8 năm 2024

Đã tối ưu hóa hỗ trợ làm sẵn

Thêm khả năng tương thích ECAS04

v91

Ngày 24 tháng 3 năm 2025

Khắc phục các phần nhô ra cực đoan

Quay lại phần nhô ra để tương thích ngược
