Mô tả

MẪU MỚI 25/03

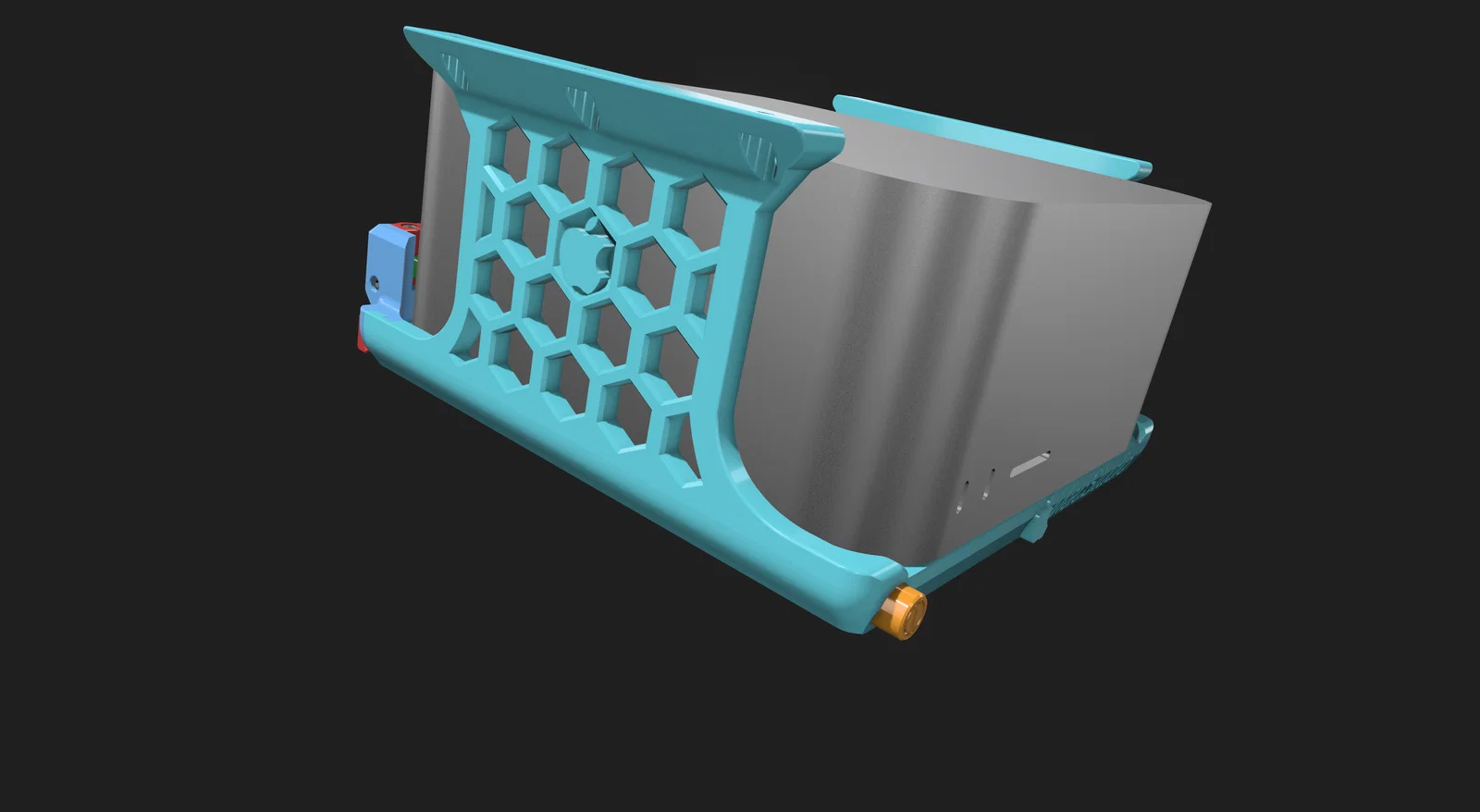

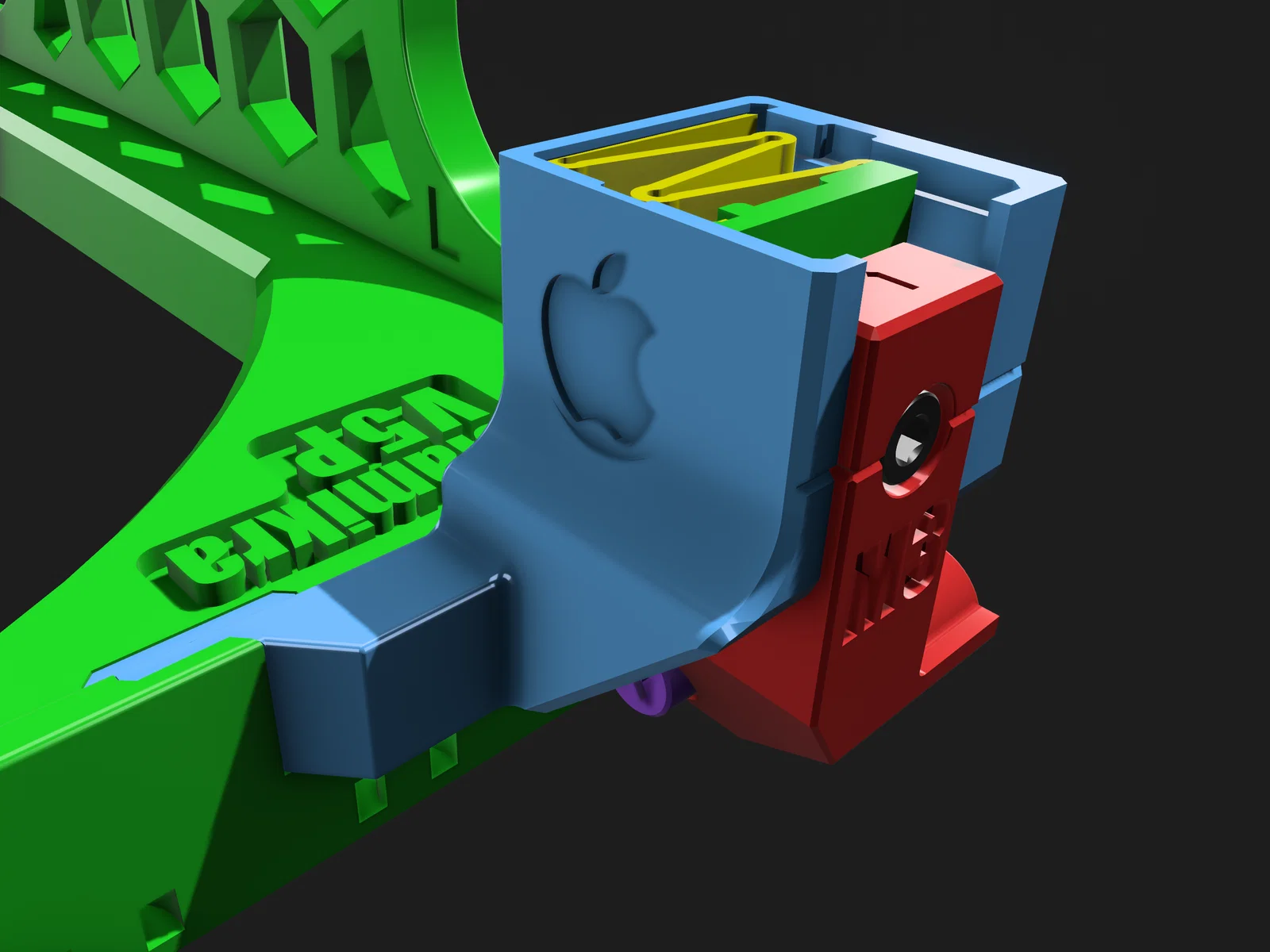

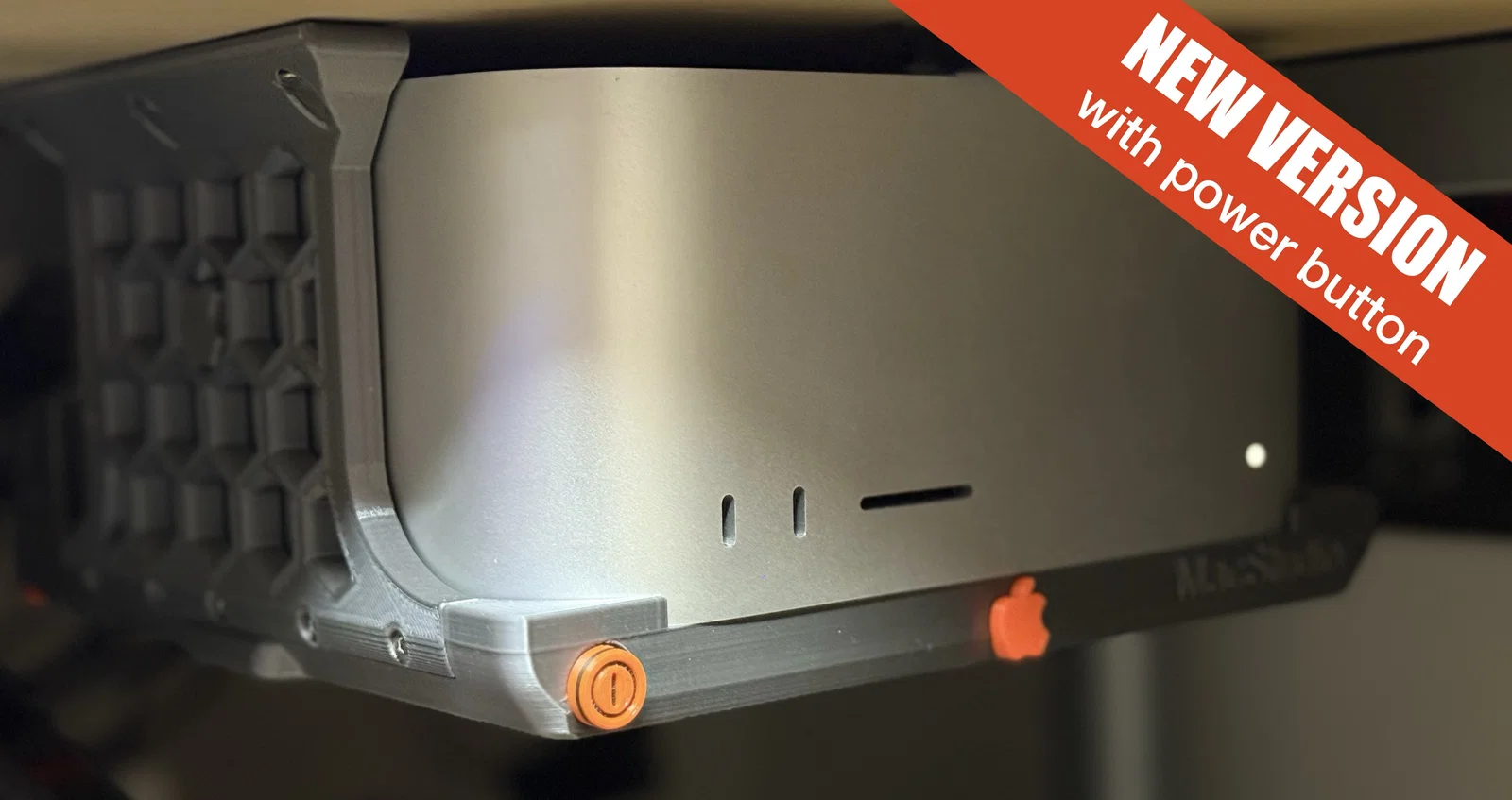

Tích hợp NÚT NGUỒN ở mặt trước !

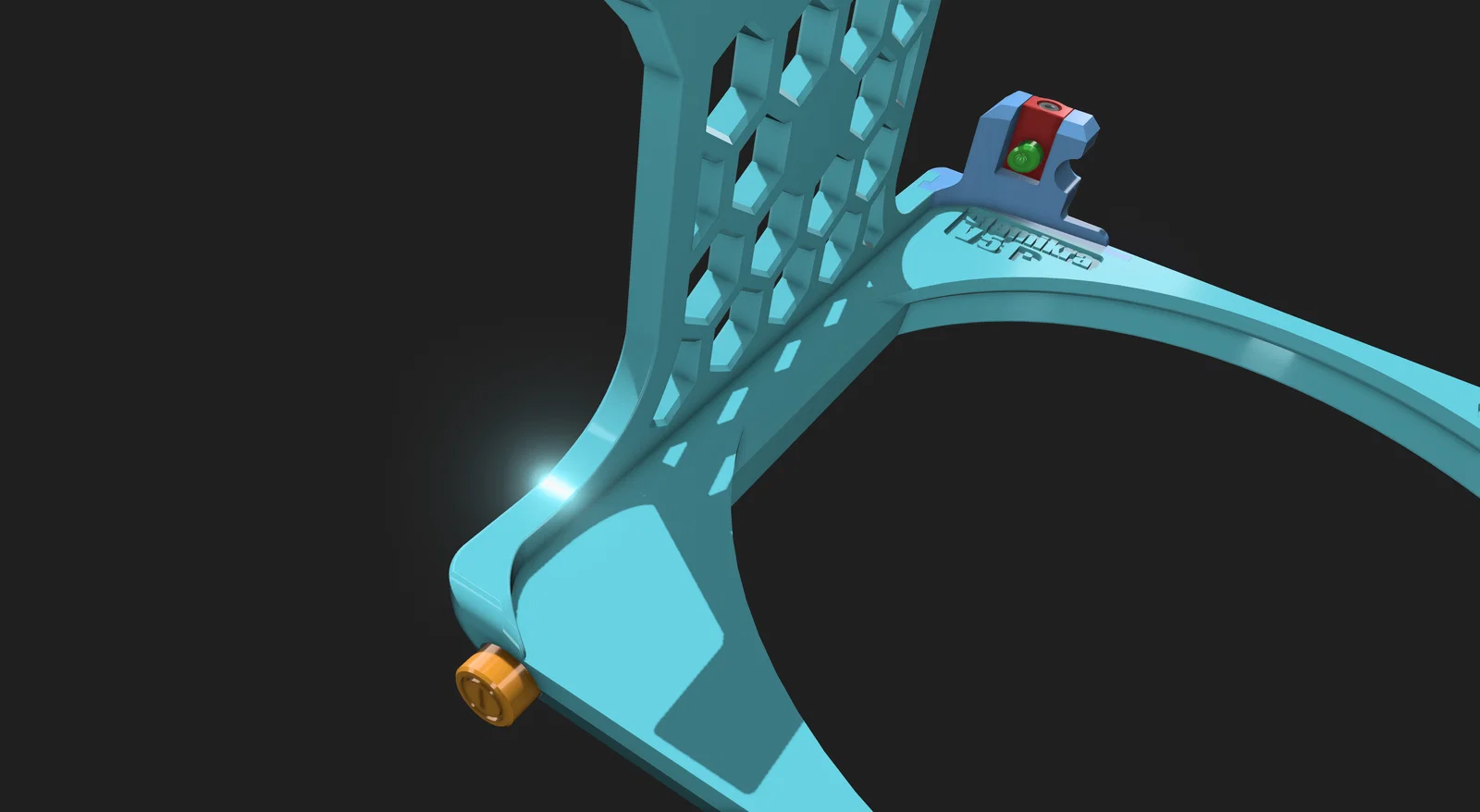

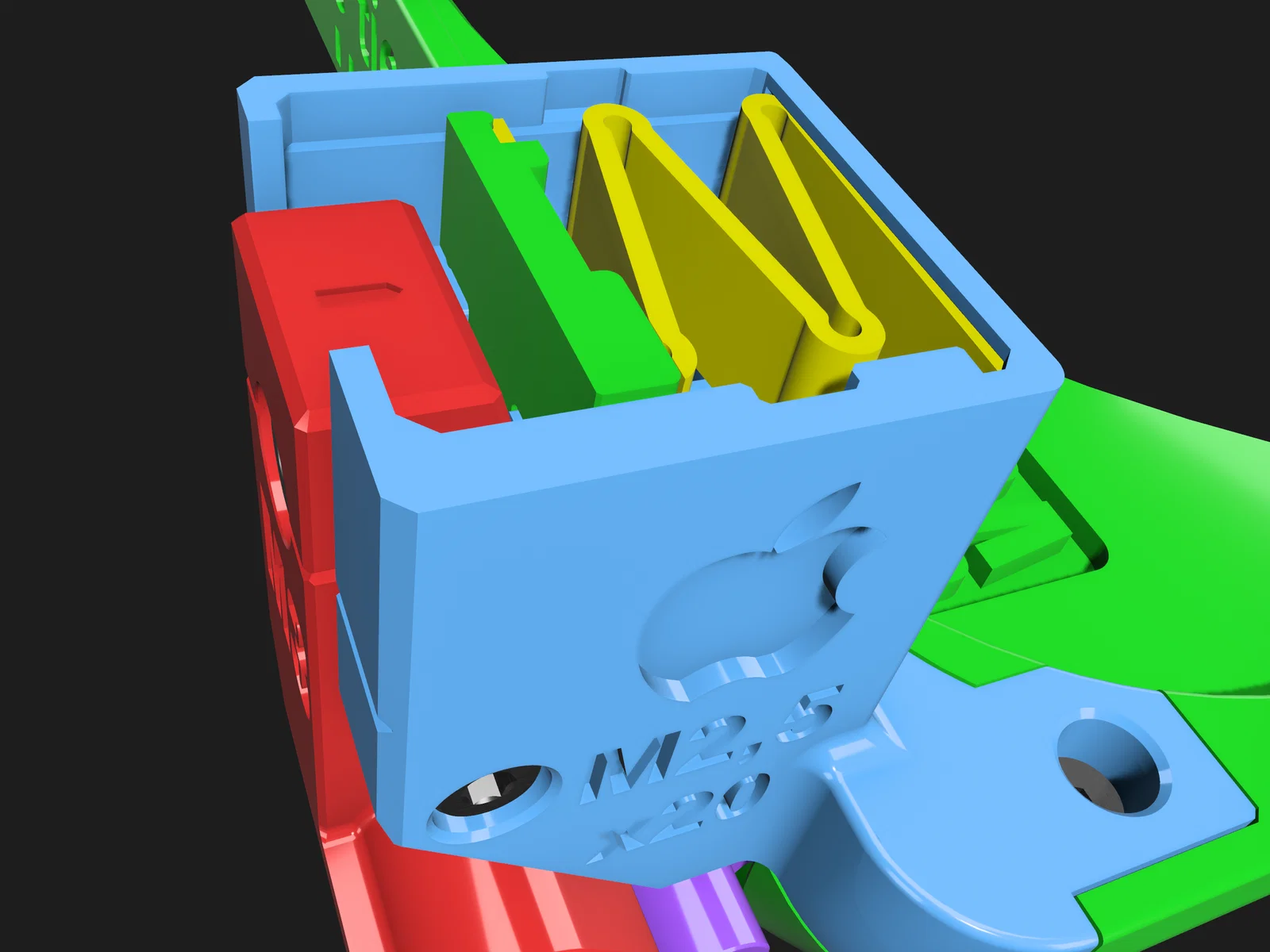

Đây là phiên bản cải tiến với cơ chế nối dài NÚT NGUỒN (Power Button) ngay ở mặt trước.

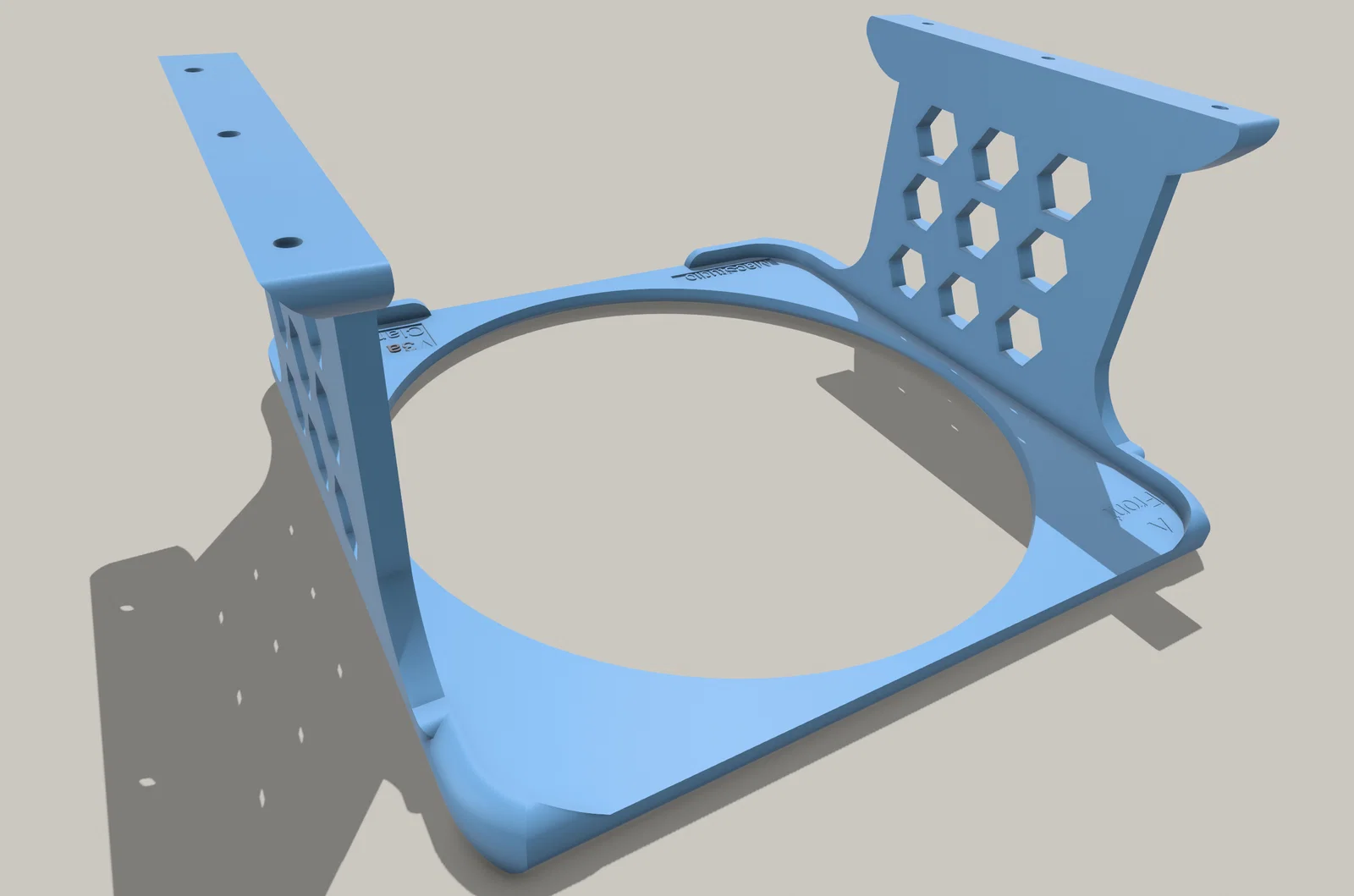

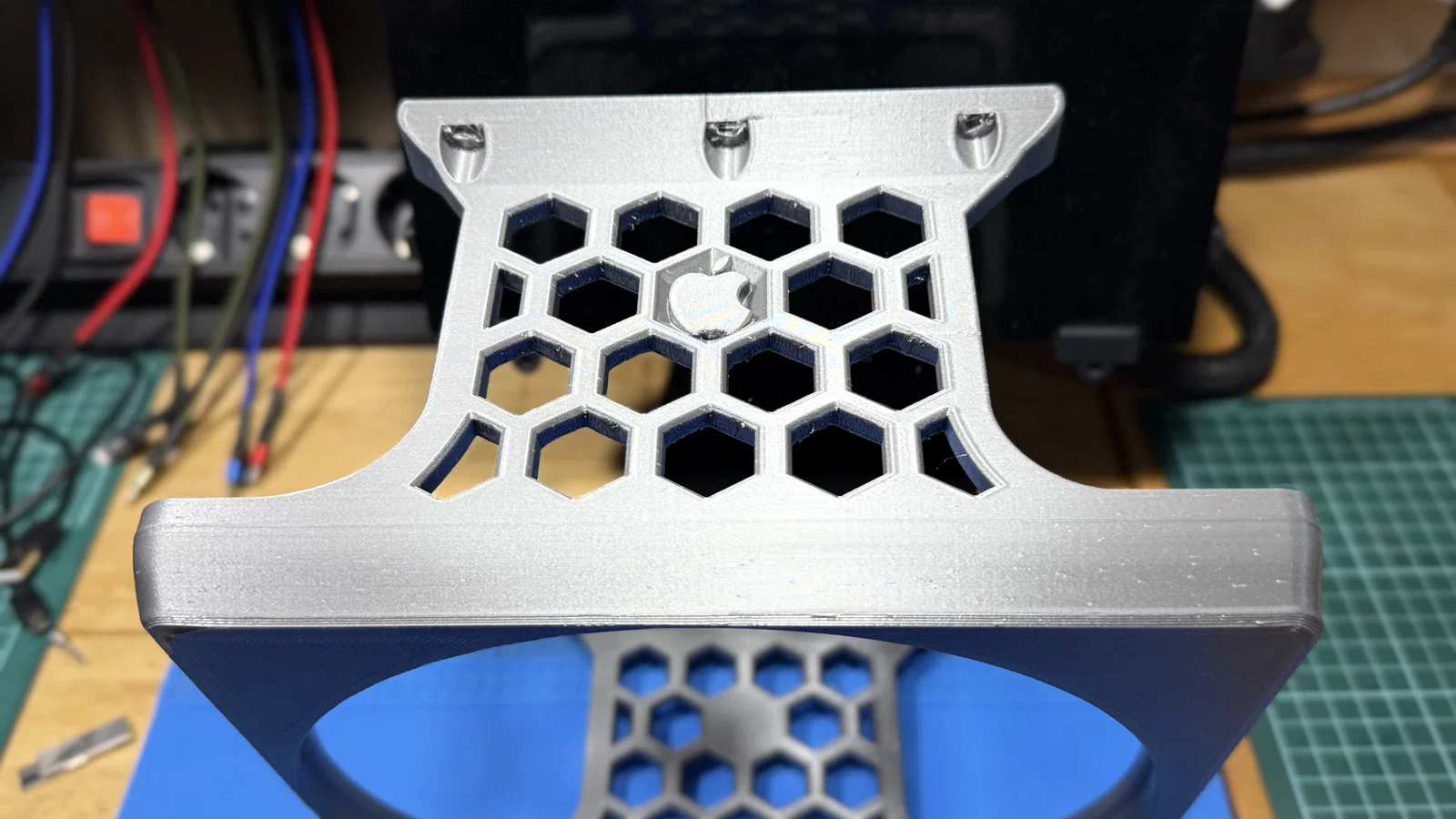

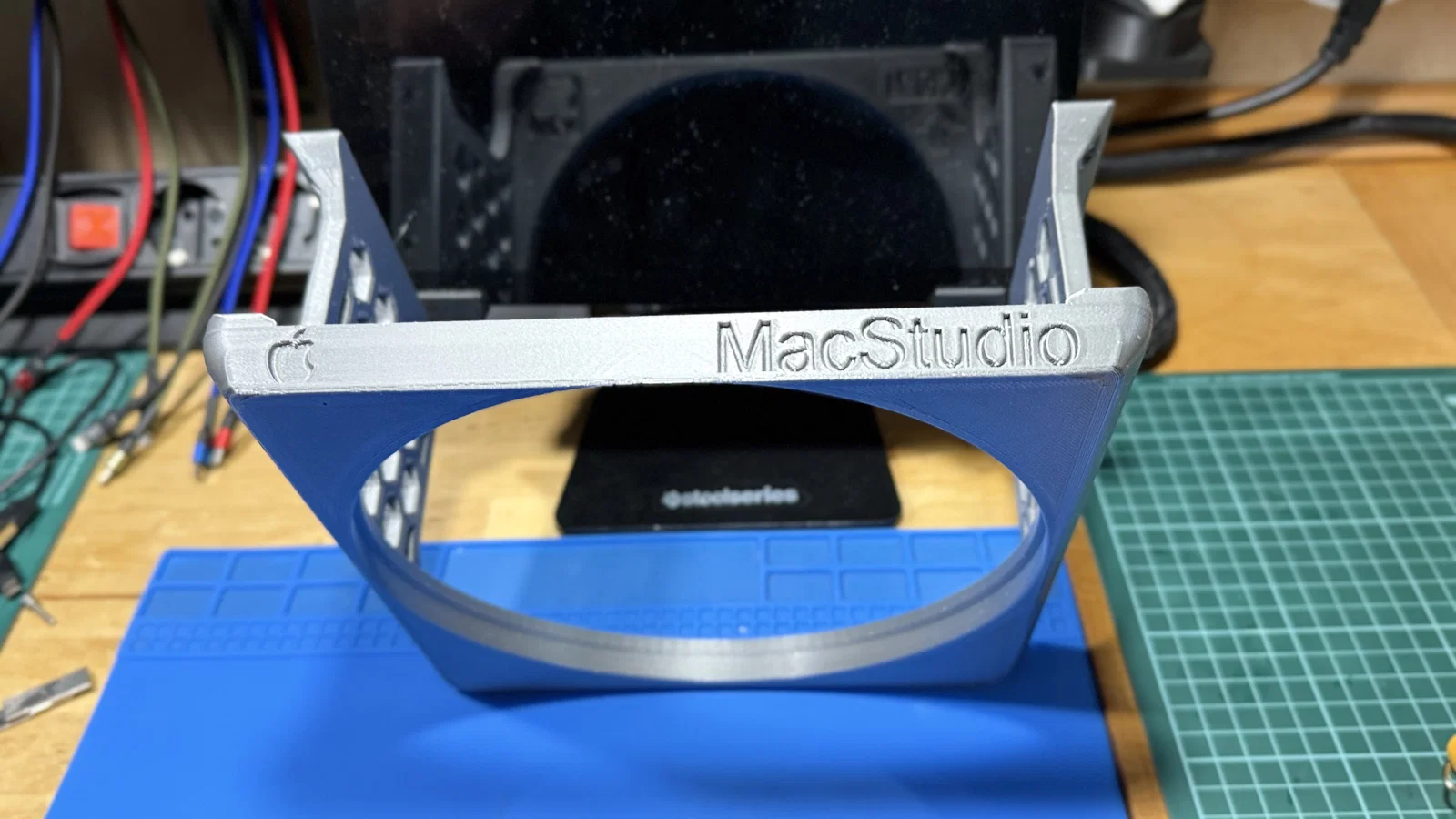

Phần khung được thiết kế lại tối ưu hơn để đạt chất lượng in tốt nhất. Phù hợp với bàn in của PRUSA Mk3, MK4, CoreOne hoặc lớn hơn.

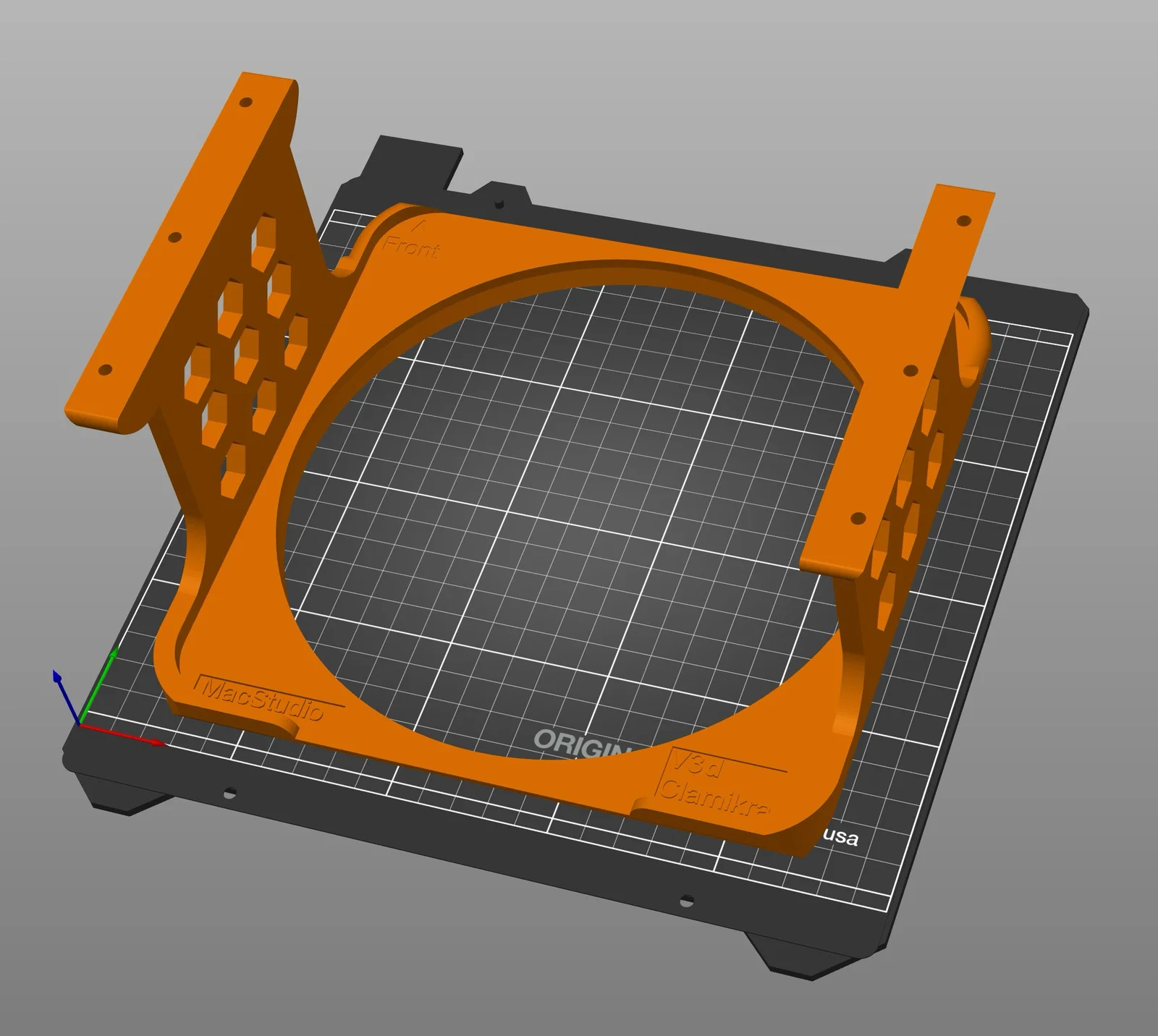

Tất cả các bộ phận đều in được mà không cần support! Vui lòng xem hướng dẫn đặt hướng in trong các file PRINT.

Khuyến nghị in bằng nhựa PETG (3 đường biên, 25% infill dạng gyroid, chiều cao lớp 0.20mm ở chế độ structural). Ngoài ra còn có phiên bản V5Z không kèm nút nguồn.

Bạn có thể xem mô hình 3D tương tác tại đây:
https://collaborate.shapr3d.com/v/WVU8vcWQ6xuPYpGr_bsEs

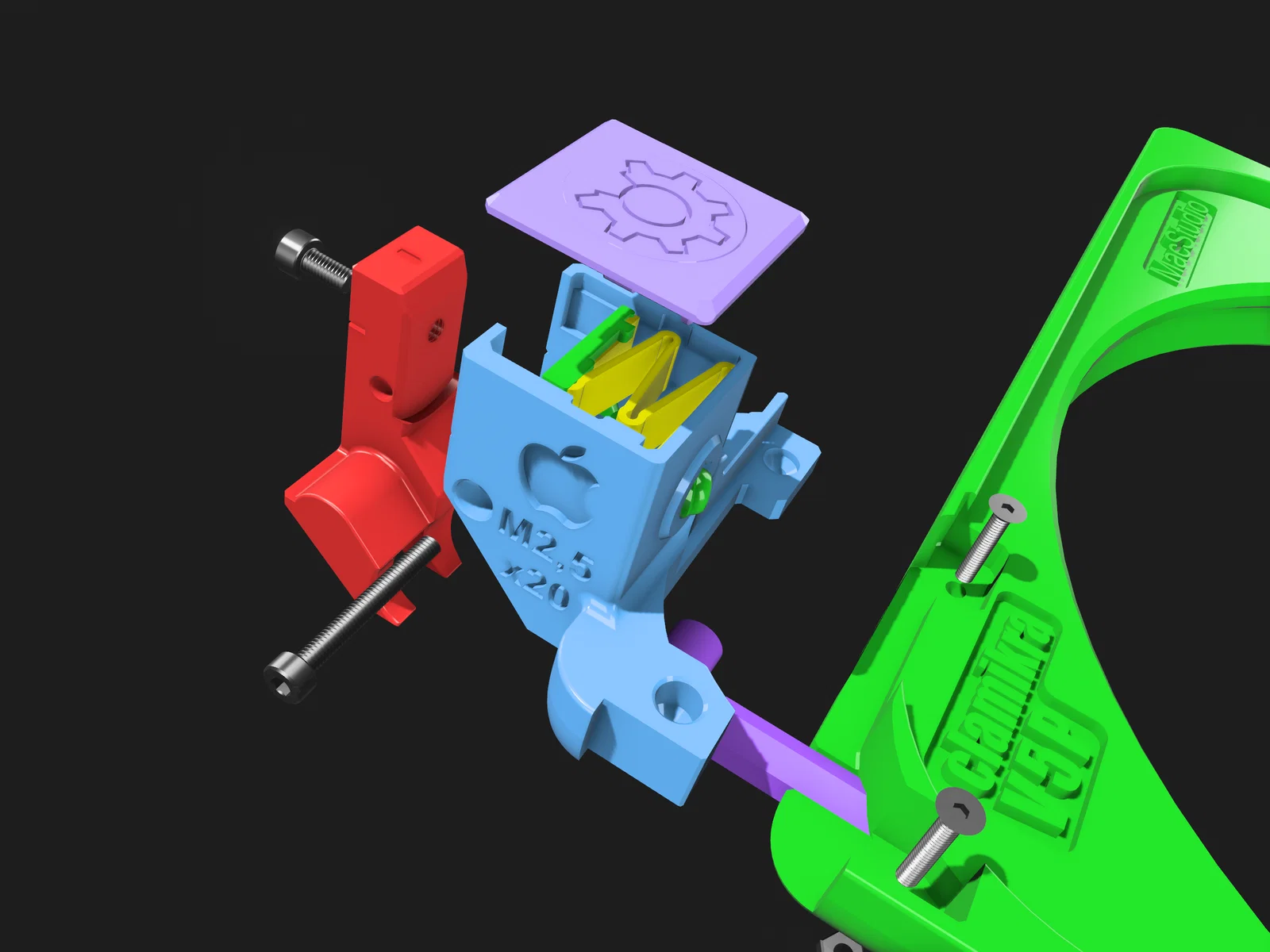

và mô hình bung rời (3D-explosion) tại đây:
https://collaborate.shapr3d.com/v/3wdbhyqQDbSZdvngeFhco

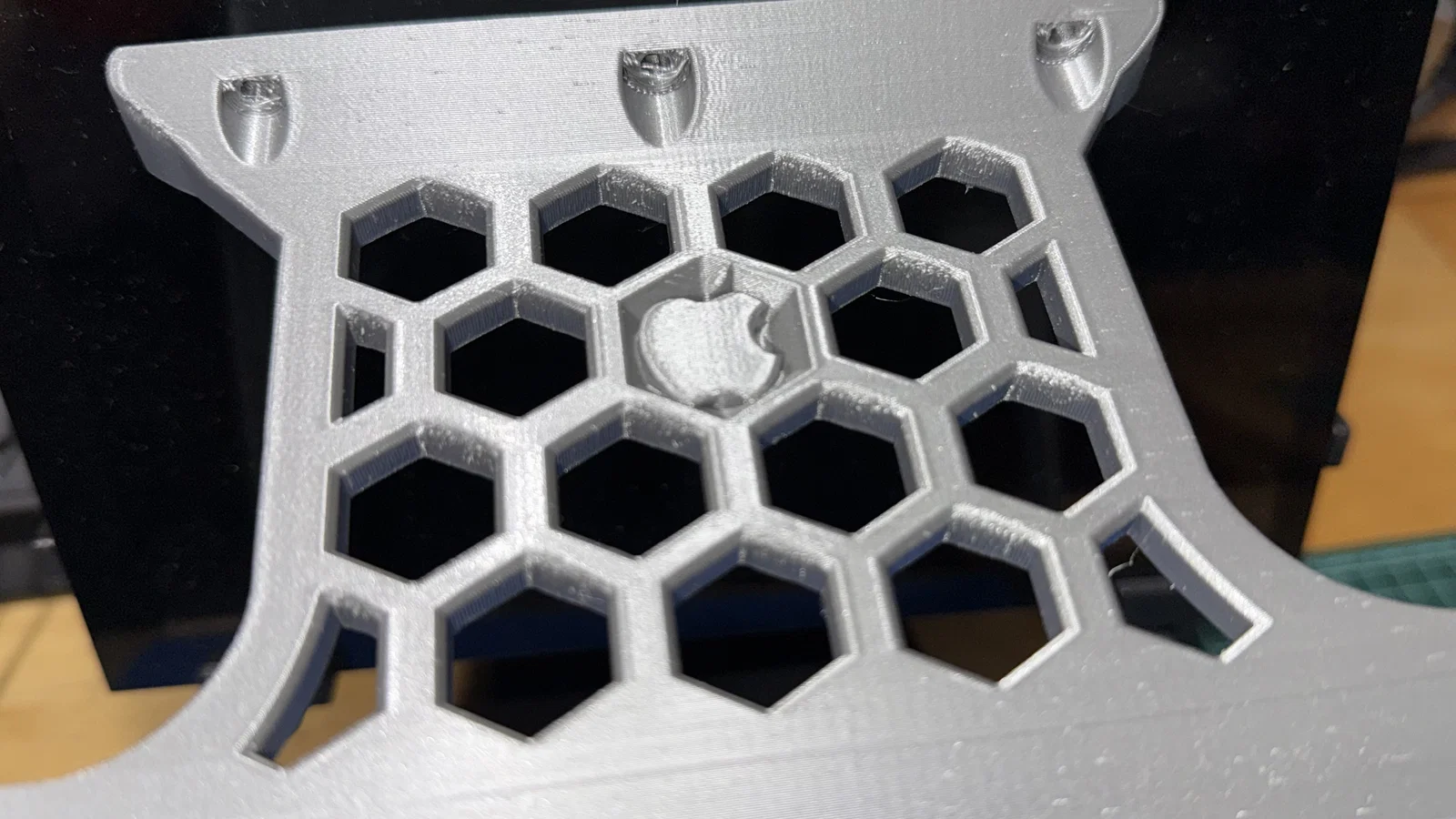

Tôi khuyên bạn nên in nút nguồn bằng hai màu để làm nổi bật logo (l). Hãy chọn màu có độ tương phản cao. Đây là phối màu yêu thích của tôi:

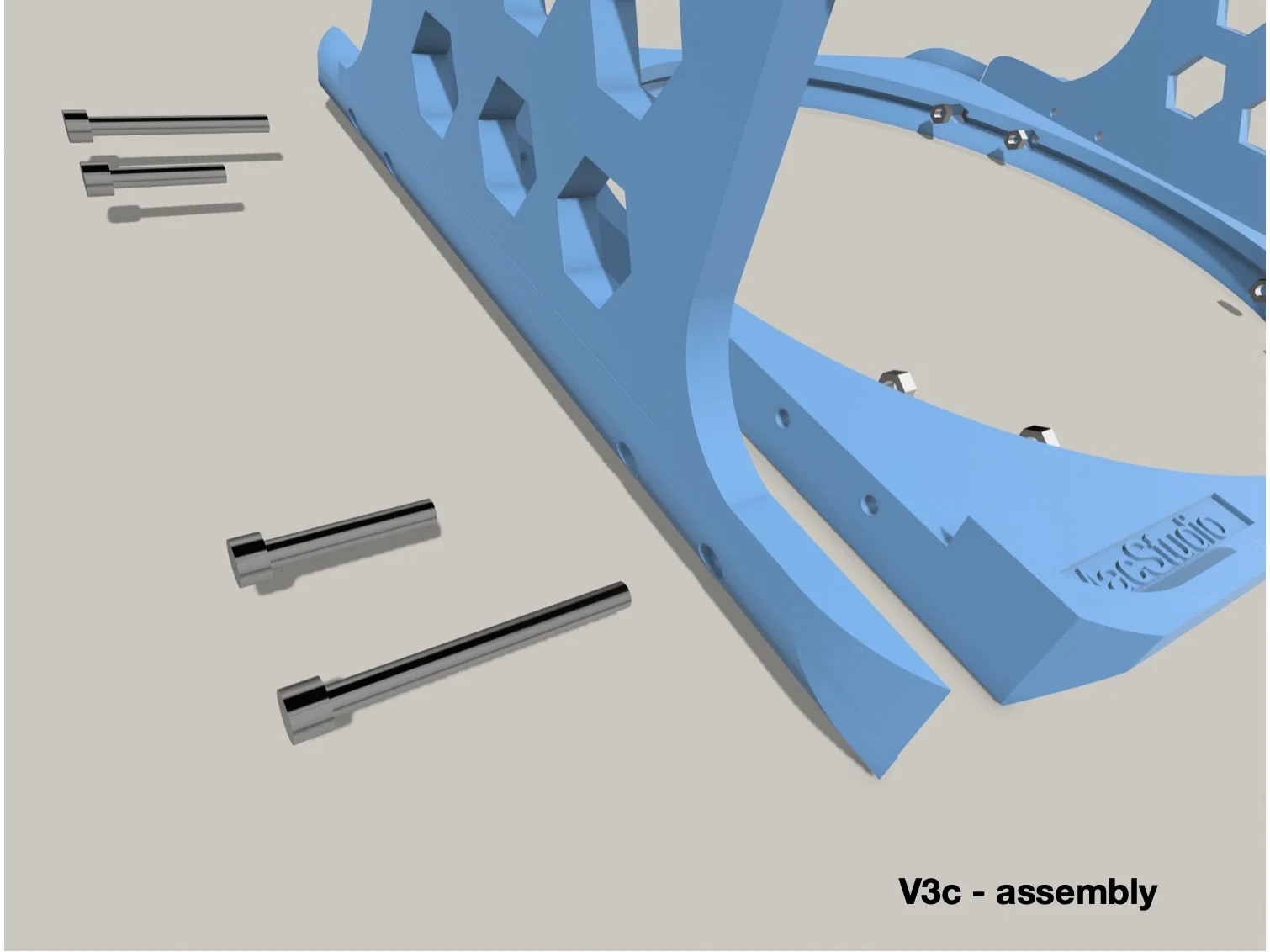

Các linh kiện phần cứng cần thiết để lắp ráp:

  • Hai ốc vít đầu côn lục giác M2.5 x 12mm cùng hai đai ốc tương ứng

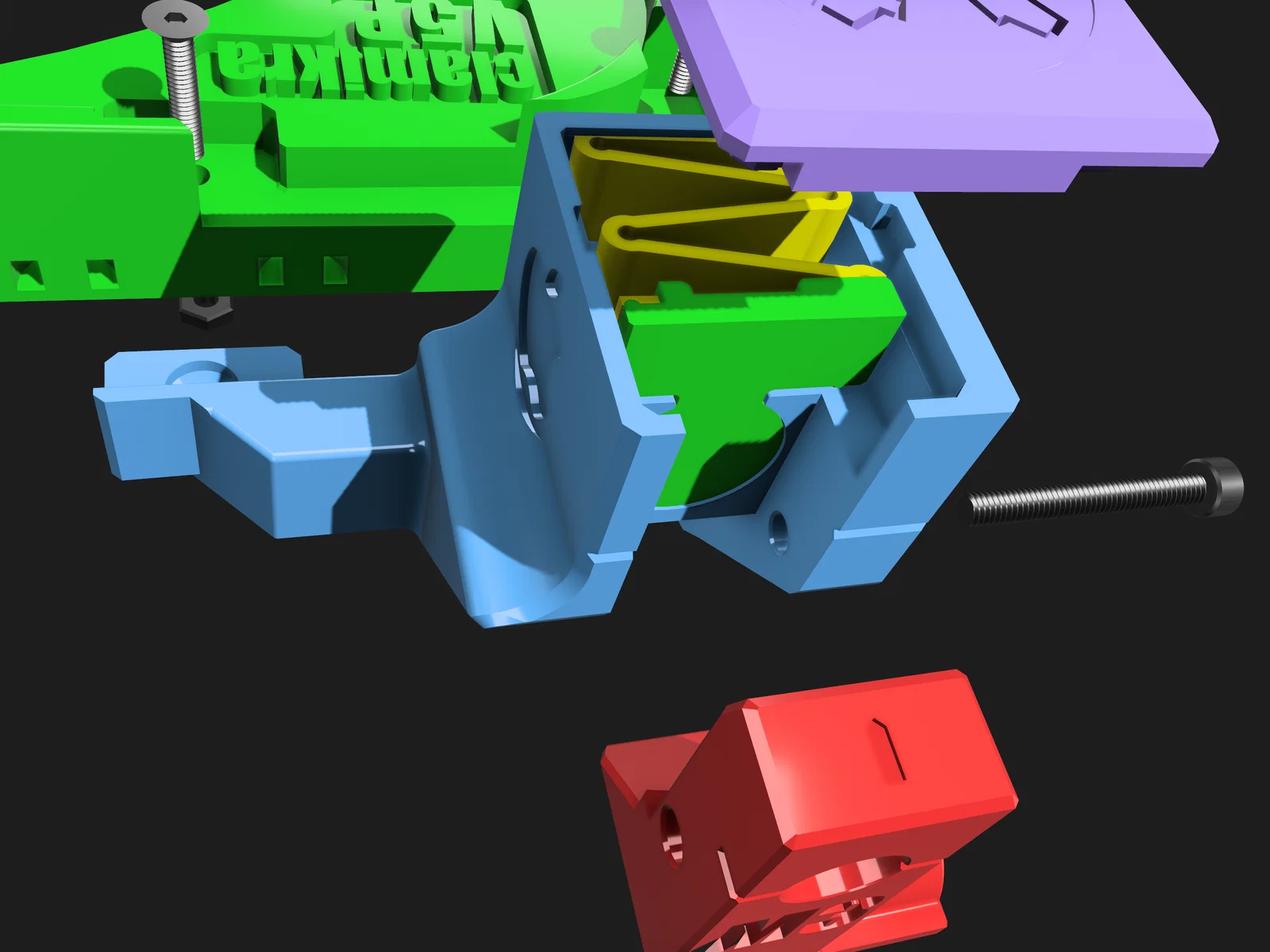

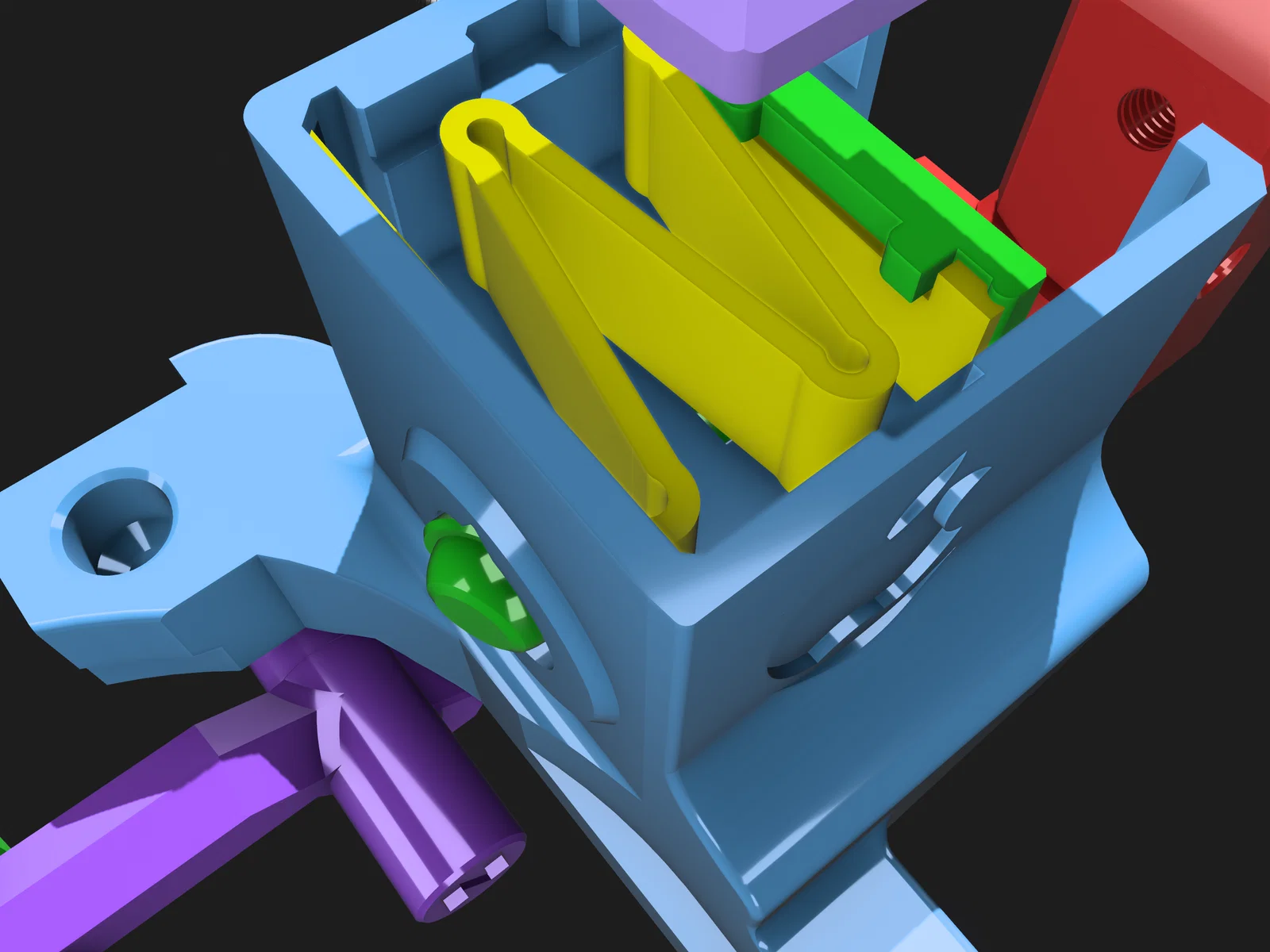

  • Một ốc vít M2.5 x 18mm (làm trục cho cánh tay đòn). Hãy căn chỉnh theo đường đánh dấu trên cánh tay và mặt sau của giá đỡ để lắp đặt dễ dàng hơn. Xem hình bên phải.

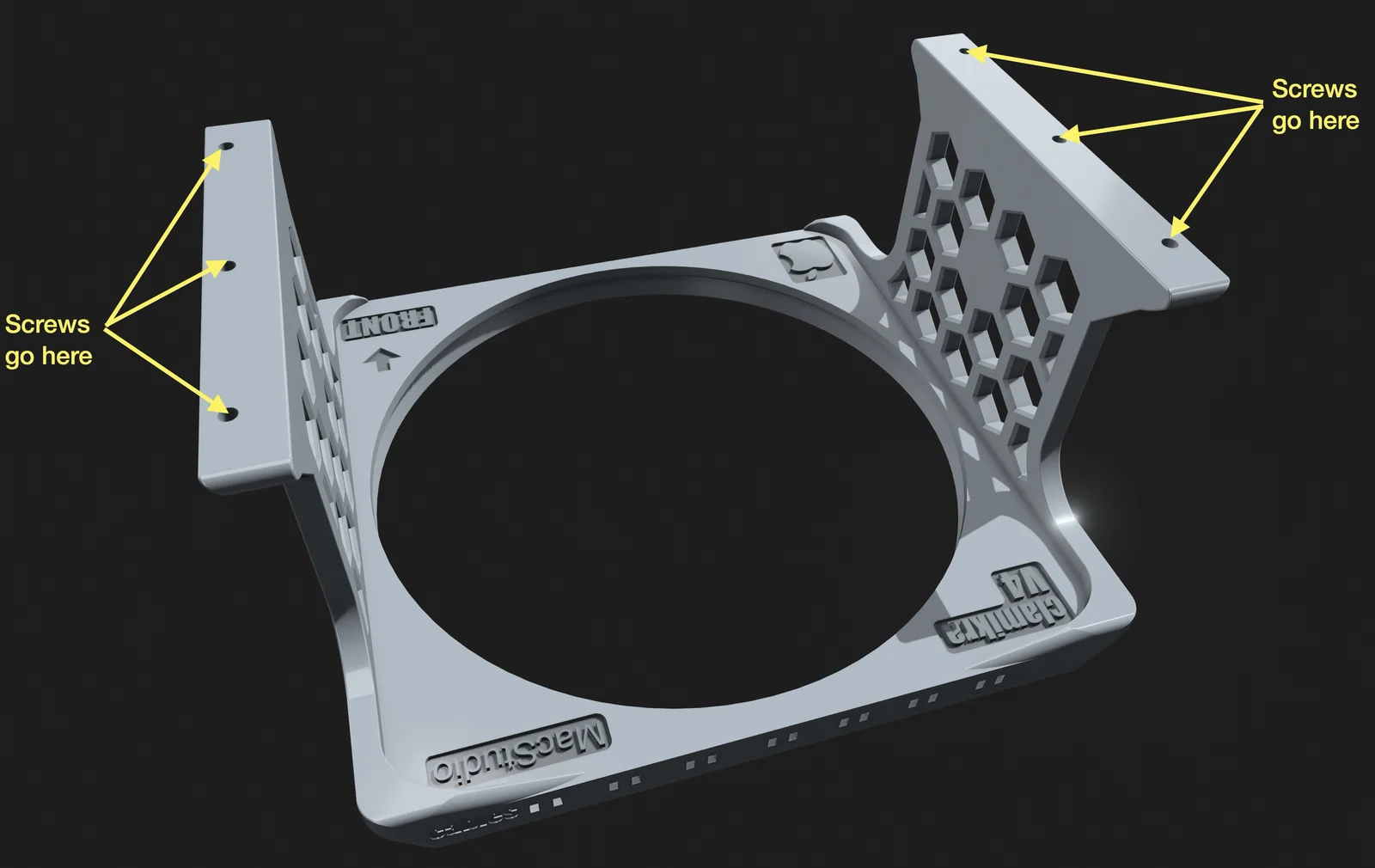

  • Tối đa sáu vít để cố định toàn bộ giá đỡ dưới mặt bàn (M3, Spax, ...)

Cập nhật quan trọng:

  • 23/09/2025: Thêm phiên bản V5z không có nút nguồn theo yêu cầu.
  • 19/03/2025: Cập nhật thẩm mỹ cho V5P (Thêm nắp, làm mịn khung/cánh tay, nút nguồn ngắn gọn hơn).

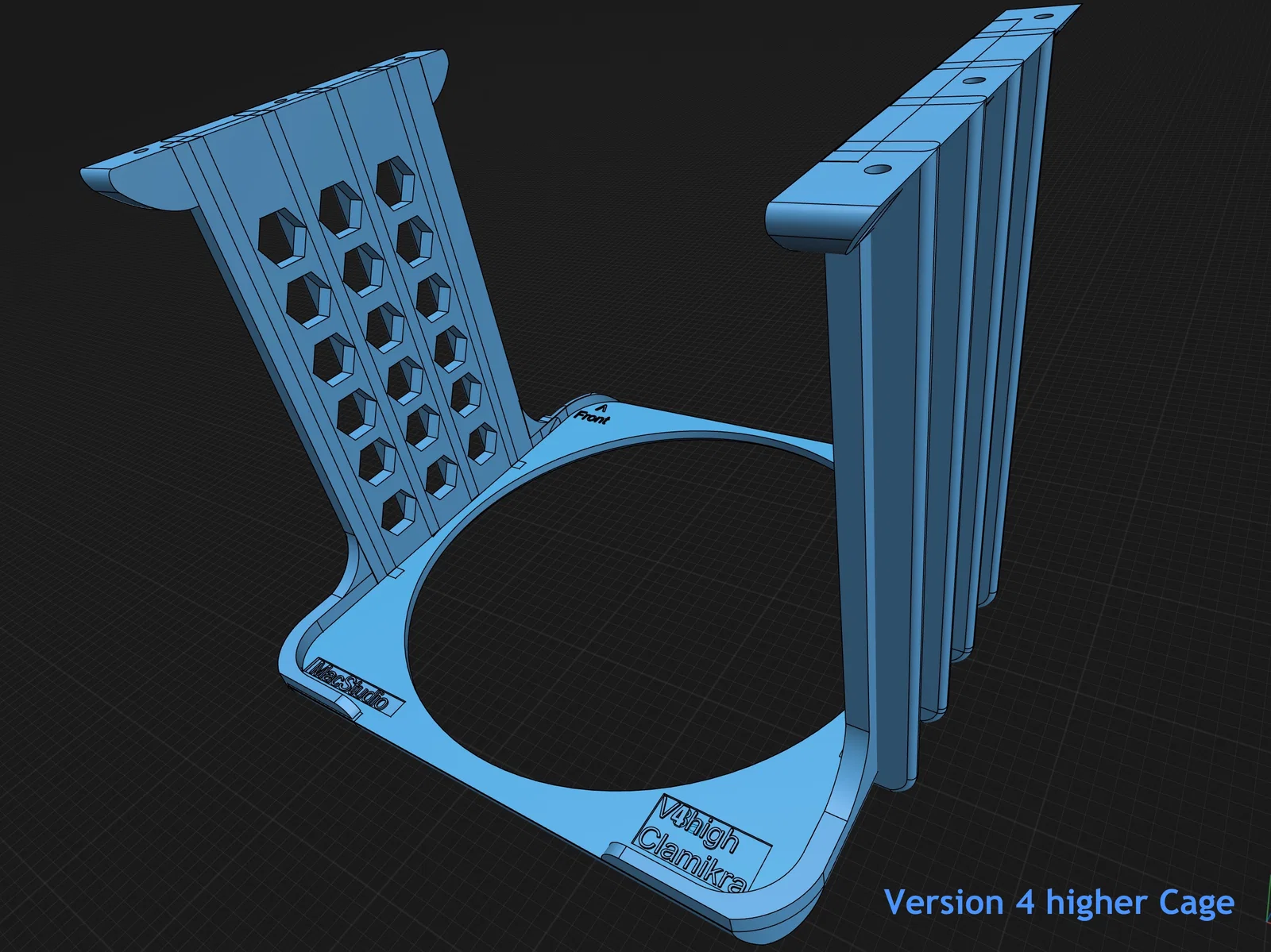

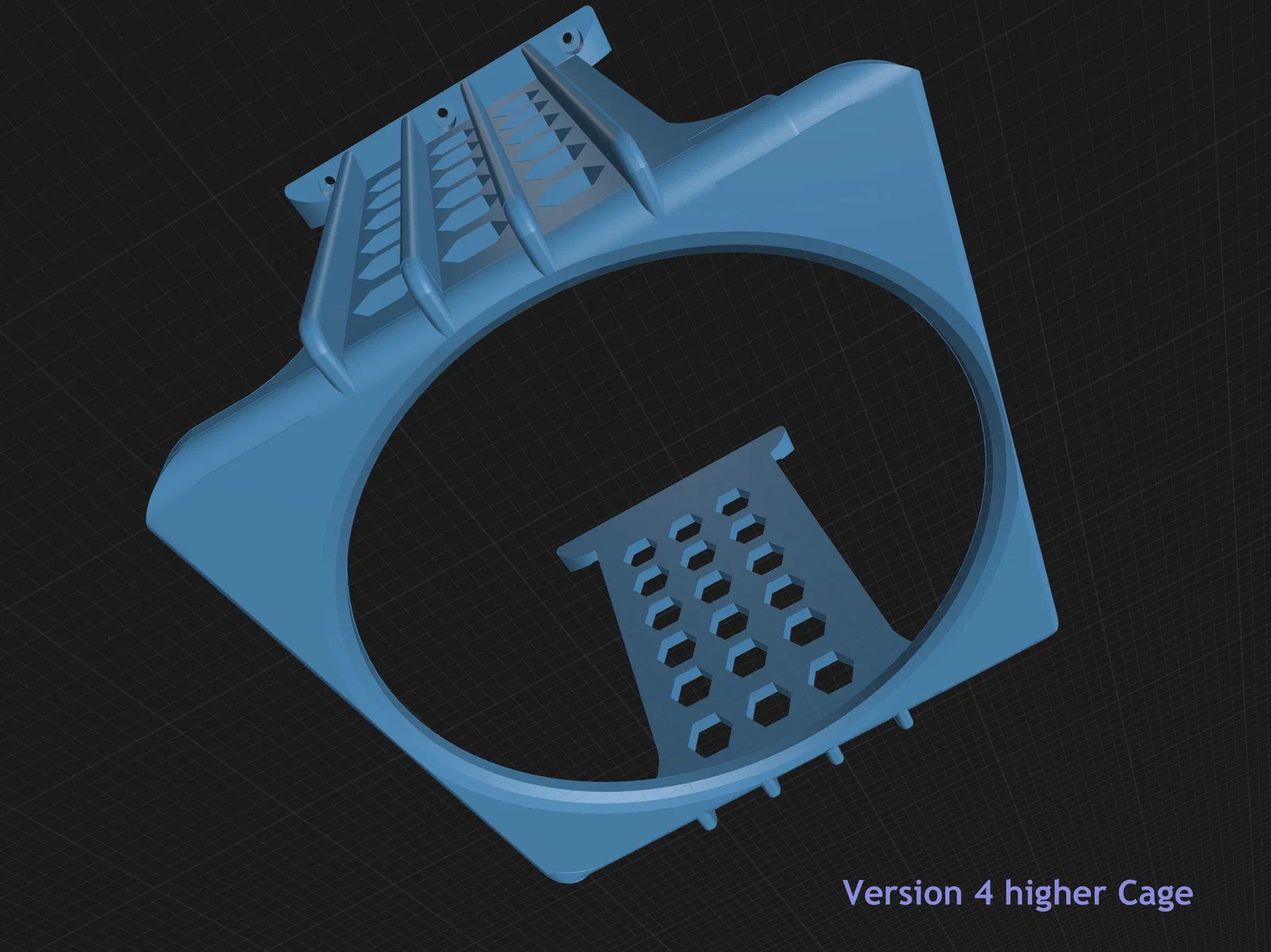

  • V5P+: Phiên bản đặc biệt cao hơn 21mm, phù hợp để đặt thêm Hub (ví dụ Satechi) lên trên Mac Studio. CẢNH BÁO: Việc xếp chồng Hub lên Mac Studio có thể ảnh hưởng đến khả năng tản nhiệt, hãy cân nhắc kỹ!
  • 14/03/2025: Đã ra mắt phiên bản hoàn thiện, lắp ráp cực kỳ vừa vặn.

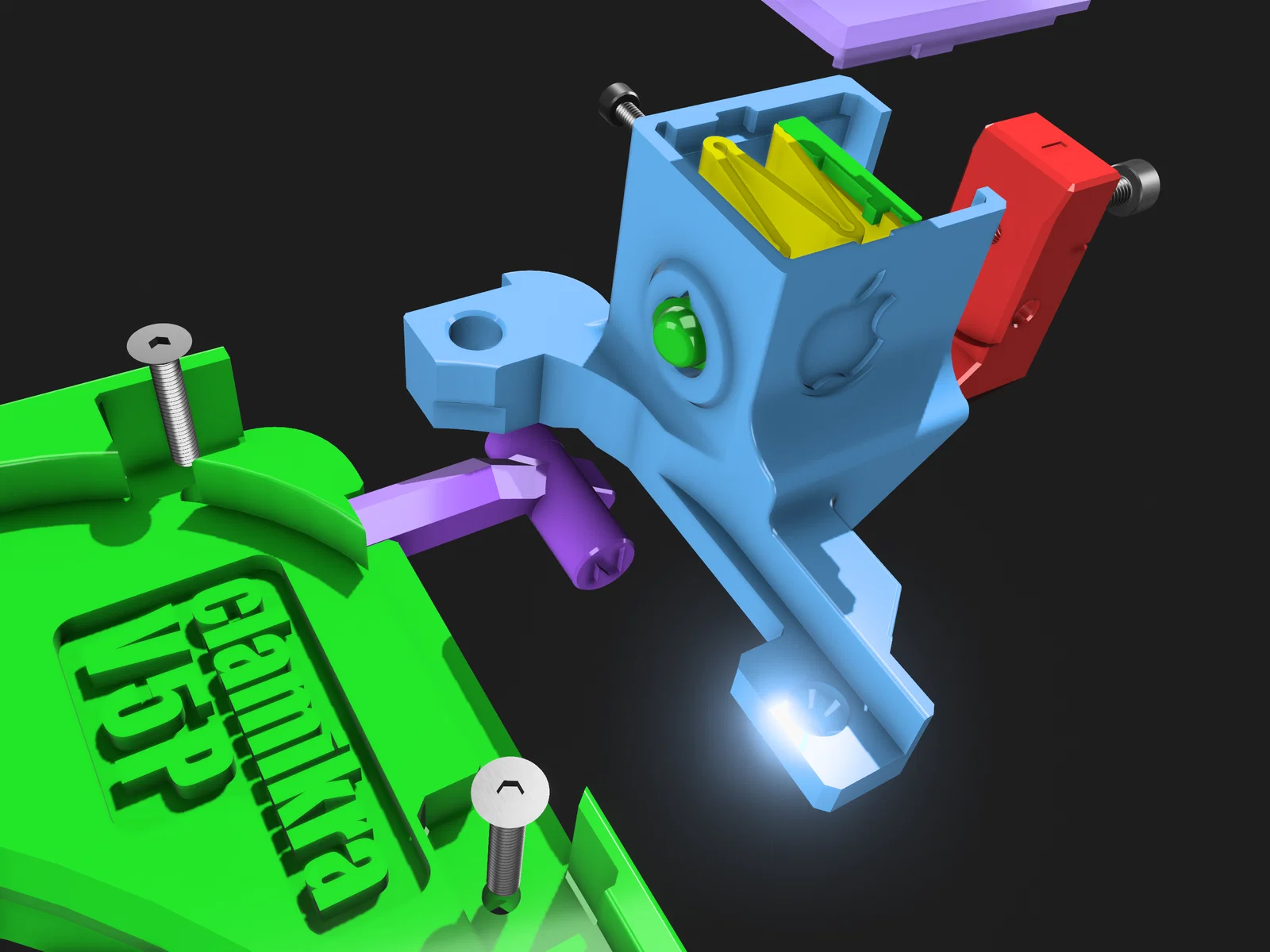

  • 05/03/2025: Ra mắt tính năng nút nguồn cơ học ở mặt trước, không cần phải với tay ra sau để bật máy.

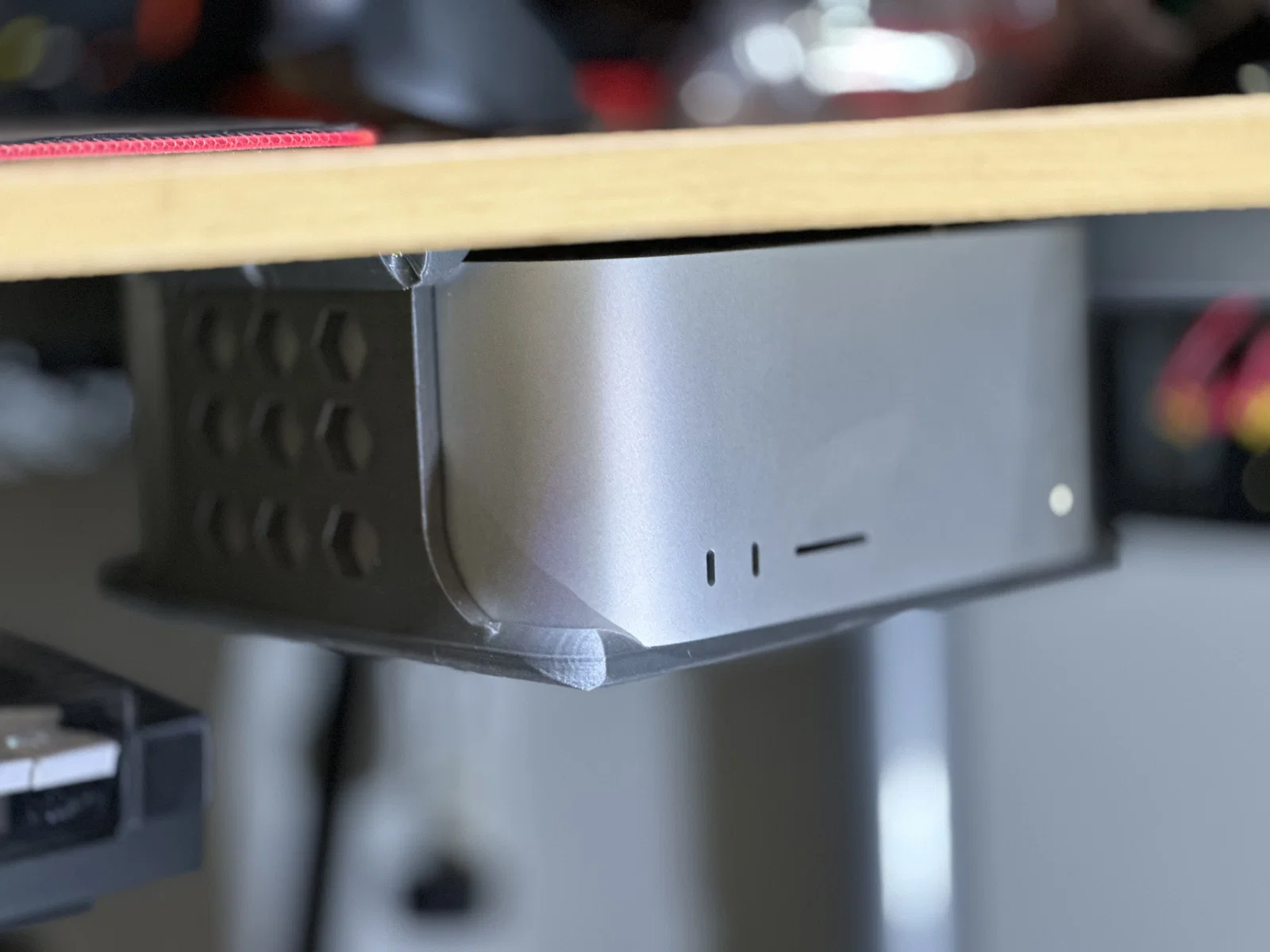

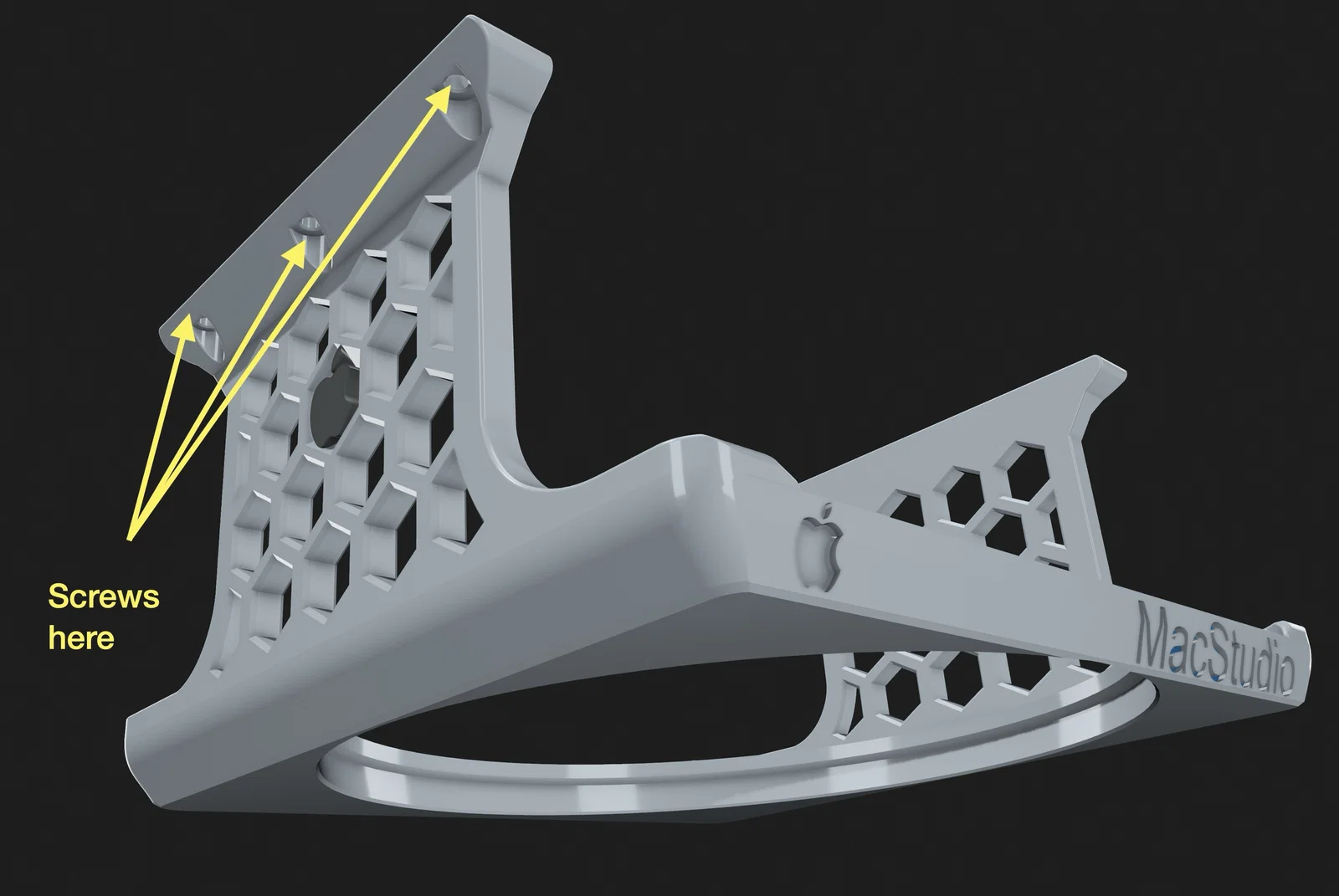

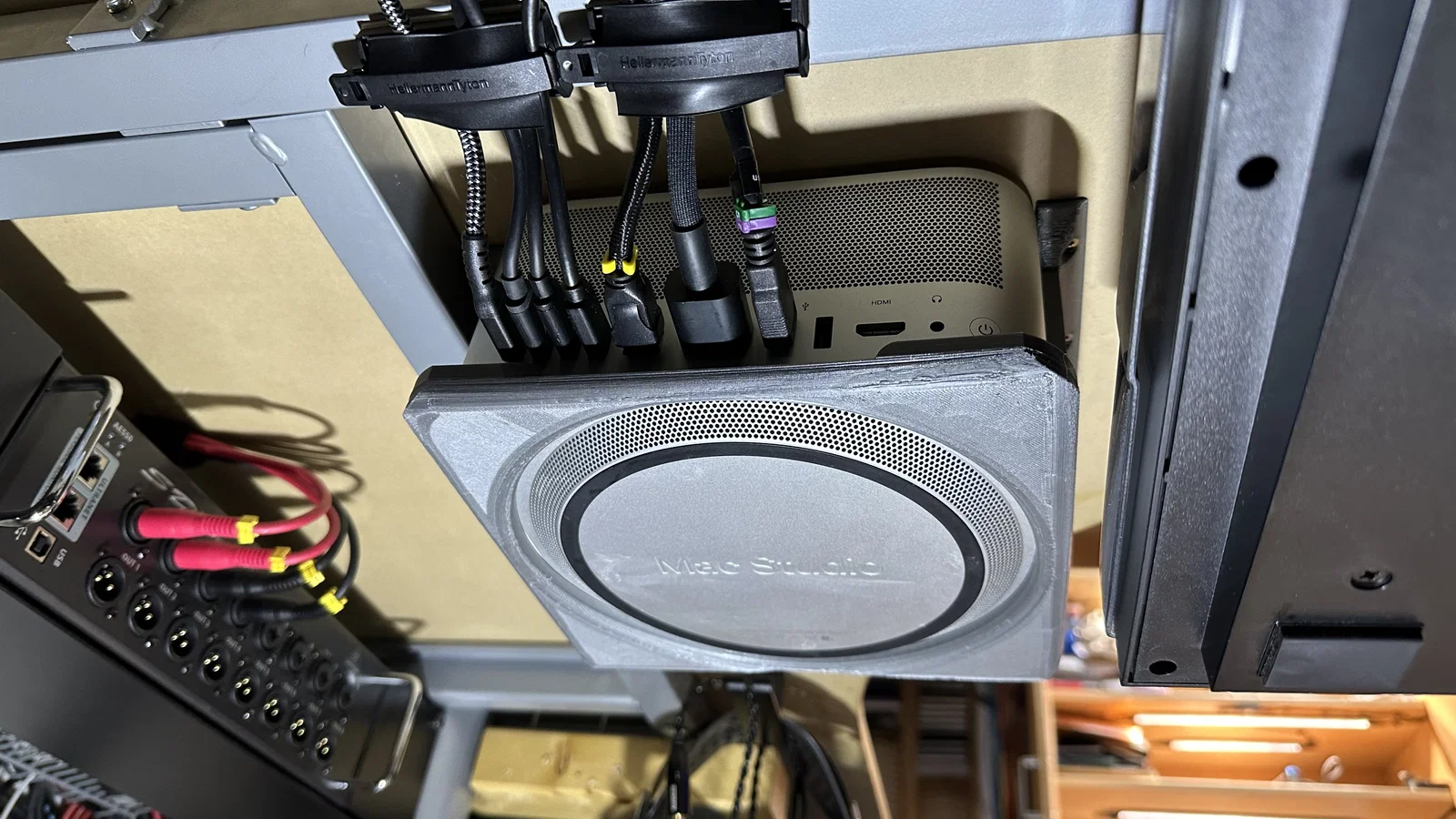

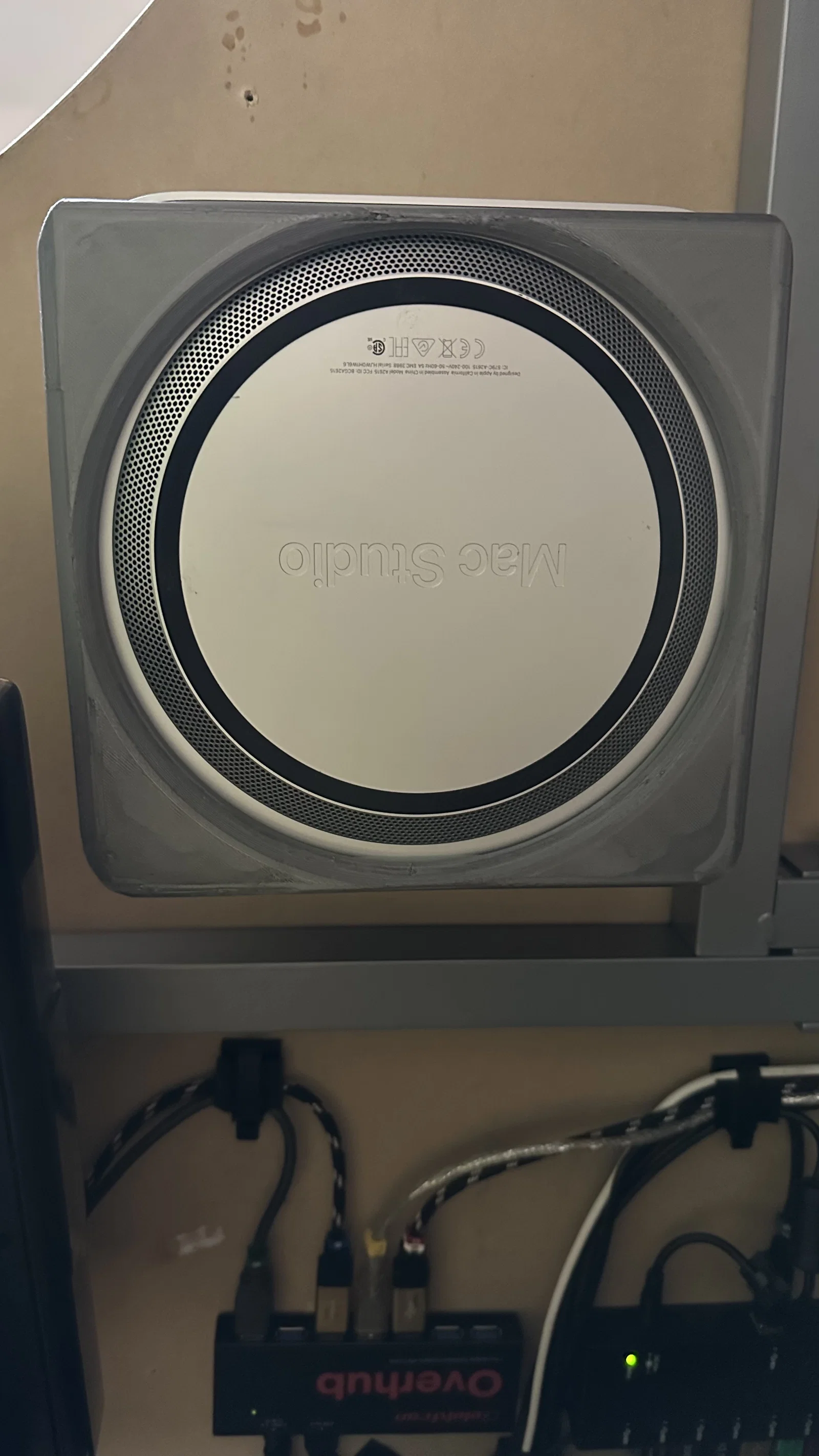

Hướng dẫn lắp đặt: Để lắp dưới bàn, hãy cố định một bên bằng hai vít trước, sau đó uốn nhẹ khung để đưa Mac Studio vào. Sau đó mới lắp các vít còn lại. Khi đã vặn chặt hết vít, Mac Studio sẽ được giữ cố định rất an toàn, gần như là một dạng khóa chống trộm.

Hãy cho tôi xem kết quả in của bạn và gửi ảnh nhé! Nếu có ý tưởng cải tiến, đừng ngại để lại bình luận. Nếu thấy hữu ích, hãy tặng tôi một lượt like ♥ hoặc đánh giá ⭐.

Happy printing, clamikra
