LED Ring V3
LED Ring V3 được cập nhật để bắt vít từ trên xuống, giúp cụm ring/arm gọn và flush hơn khi gắn LED. Hỗ trợ module 4-way, 5-way; mỗi arm dùng 2 vít M3-16mm. Arm in không cần support, ring cần support cho tab.
Mô tả

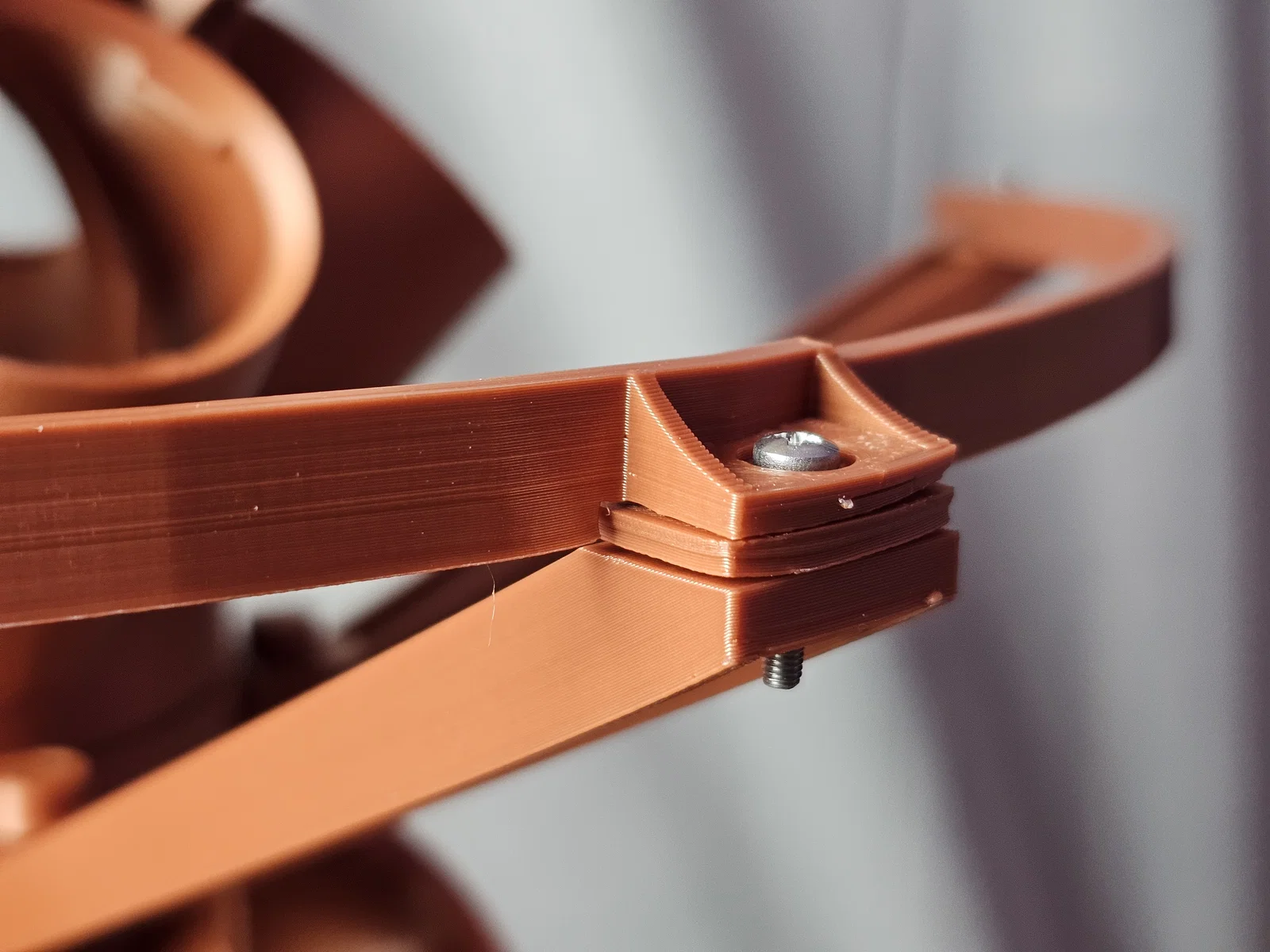

Mình đã cập nhật mẫu ring và arm để có thể bắt vít từ trên xuống, nhờ vậy phần lắp LED nhìn sạch hơn và sát/flush hơn.

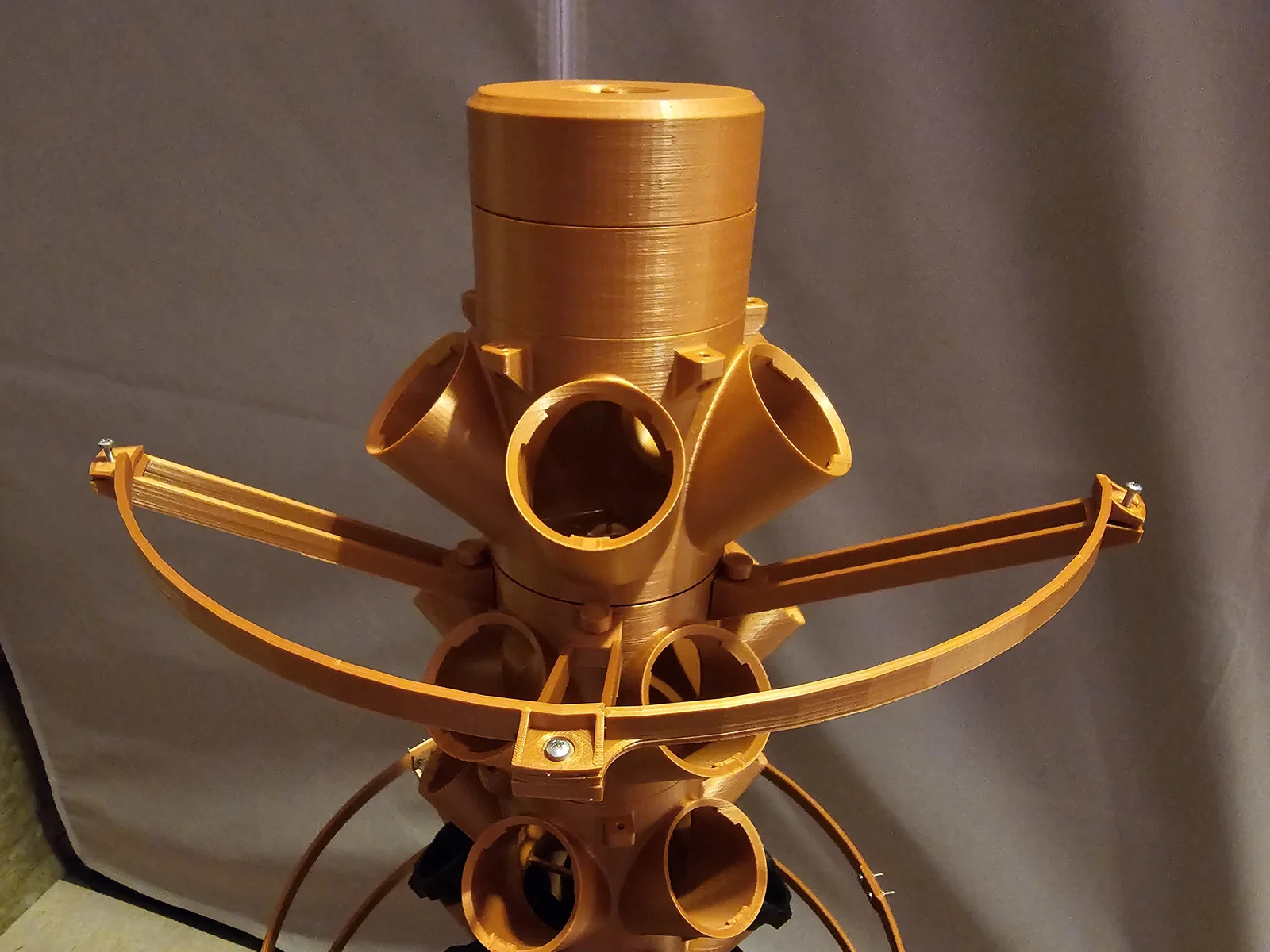

Mình làm mẫu này cho module 4-way và 5-way. Mỗi arm chỉ cần 2 vít M3-16mm, tổng cộng 10 vít cho mỗi module 5-way.

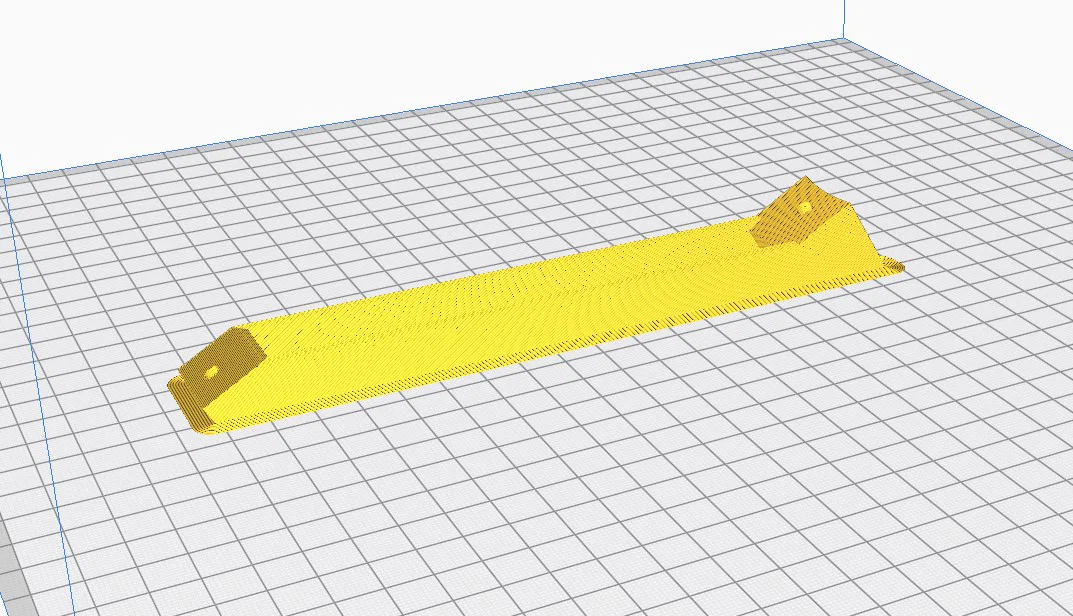

Support arm có thể đặt phẳng trên build plate mà không cần support thêm; tuy nhiên phần ring thì cần support cho các tab.
Dùng PLA, cả hai mẫu được in với infill 80%, tốc độ 60mm/s và nhiệt extruder 210 độ. (Mẫu arm có báo là not manifold, nhưng in vẫn ổn.)
