Loa Desktop Full-Range 2.5" - Dayton Audio ND65-4 (thụ động, có cổng hơi)

Đây là một cặp loa bookshelf thụ động cỡ nhỏ mình thiết kế để để trên bàn máy tính. Thiết kế này cố vắt ra tối đa dải trầm từ driver 2.5" màng nhôm. Hệ giằng bên trong và hình học bo cong giúp giảm phản xạ âm bên trong thùng.

Tường thì không rung bần bật đâu, nhưng tiếng bass vẫn có lực.

Cài đặt:

- Top/Bottom Layers: 7
- Infill: 35%
- Perimeters: 4 (ít nhất)
- Có thể thêm support thủ công ở phần loe cổng (port flare) và phía trên lỗ cắt driver để ngoại hình đẹp hơn chút. Còn không thì thường không cần support.

Linh kiện loa (cho 1 cặp):

- 2 Dayton ND65-4 Full-Range Aluminum Cone Driver (PE# 290-204)
- 8 ốc cấy nhiệt M3 (M3 Heat Set Inserts)
- 8 vít M3x6mm BHCS
- 4 mét dây đồng mềm 18-20AWG (2m đỏ, 2m đen)
- 1 mét dây câu bất kỳ
- ~200g bông tiêu âm (Poly-Fil, Acousta-Stuf, v.v.)

Lắp ráp:

Gắn heat set inserts vào mặt baffle phía trước, đảm bảo chúng nằm thấp hơn mặt phẳng (below flush). Việc này giúp tránh rò rỉ khí.

Hàn dây dương và âm vào đúng cọc tương ứng trên driver.

Luồn một đoạn dây thừa vào lỗ ở phía sau thùng, rồi kéo nó ra phía trước qua lỗ cắt driver. Dán băng keo cố định đoạn dây thừa vào đầu 2 sợi dây loa, sau đó kéo đoạn dây thừa cẩn thận ngược ra phía sau.

Nhồi bông polyester hoặc vật liệu tiêu âm tương tự. Nhồi lỏng tay lên phía trên (chừa khoảng 3–4cm phía sau driver) sẽ giúp giảm phản xạ trong thùng và cải thiện âm. Nếu muốn làm tới nơi tới chốn, có thể mua thêm damping sheet (closed-cell rubber foam) rồi dán lên các vách trong thùng.

Nhớ kiểm tra gasket mút nằm ở mặt sau của driver trước khi siết vít cố định.

Bước cuối quan trọng là bịt kín cái lỗ ở phía sau thùng loa. Mình dùng keo nến (hot glue) để tạo một nút bịt kín khí quanh dây. Hoặc có thể dùng barrel jack dạng vặn ốc hoặc jack 3.5mm TS để nhìn gọn gàng hơn.

Update 1:

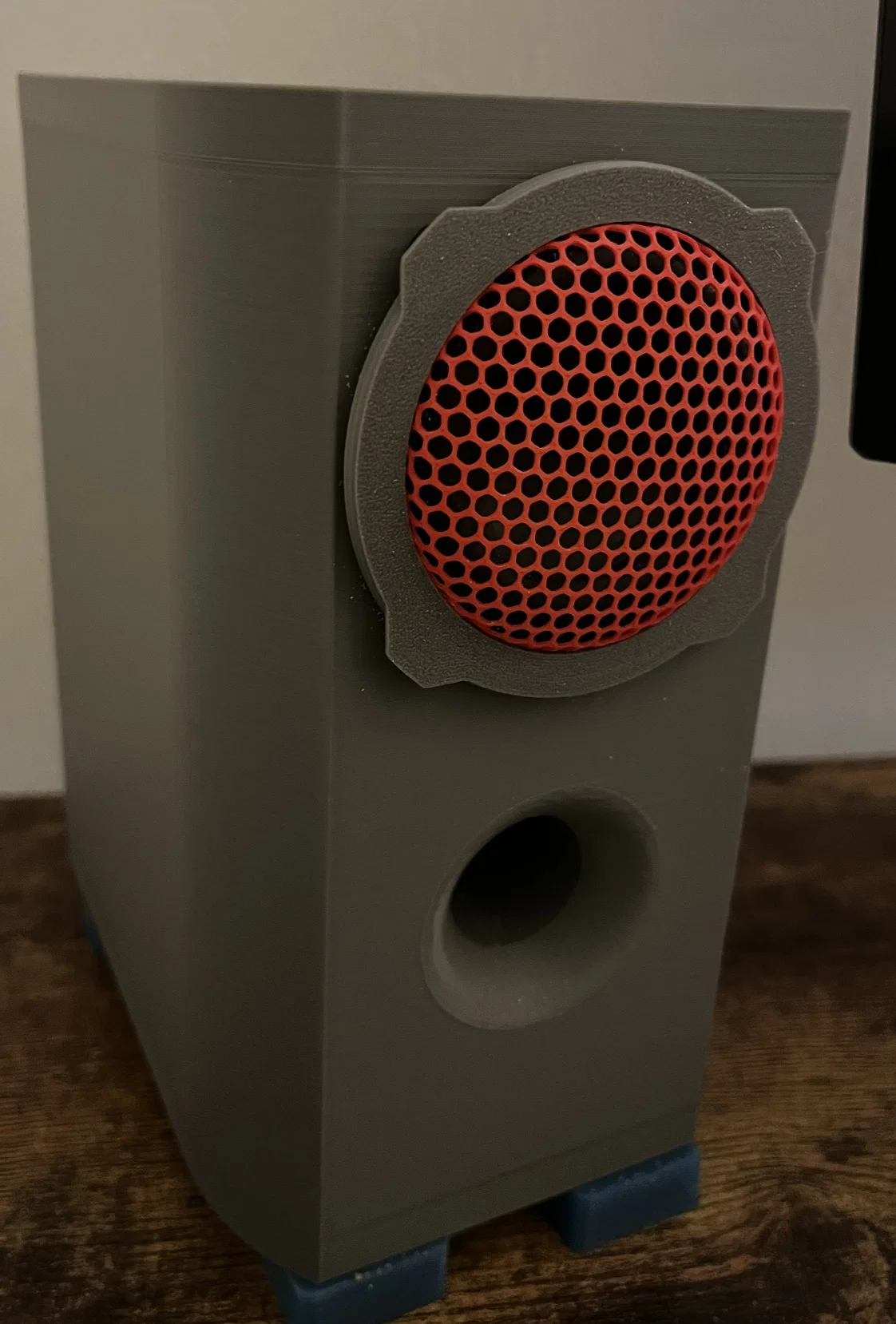

Mình thêm file cho khuôn thermoforming và vòng ngoài để làm lưới (speaker grille) nhìn đẹp hơn. Mấy phần này vẫn đang làm dở. Hướng dẫn lắp (hy vọng) vẫn y như cũ. Mỗi cái cần 4 nam châm 6x2mm (8 cái cho 1 cặp).

- Hai phần khuôn cần in bằng nhựa chịu nhiệt cao (ABS/ASA/PC/v.v.) để không bị biến dạng trong lúc tạo hình.

- Các tấm mesh cần 1 perimeter, 0 top/bottom layers và layer height thấp (0.08–0.12mm). Mình dùng 25% honeycomb infill để ra kiểu lưới như hình. Nên dùng filament nhiệt thấp (PLA).

- Set nhiệt bed 100C. Đặt nửa dưới và nửa trên của khuôn (mặt phẳng úp xuống) lên build plate để làm nóng. Sau khoảng 10 phút, kẹp tấm sheet vào giữa hai nửa khuôn, đặt phần nửa trên canh tương đối ở giữa. Đợi thêm 2–3 phút, rồi ấn nhẹ nửa trên xuống cho tới khi khuôn gần như khép lại. Nhấc khuôn ra khỏi build plate và đặt lên bàn, chèn lên trên một vật hơi nặng (ví dụ sách nấu ăn cũ như mình). Sau 10–15 phút, dùng kềm cắt (flush cutters) cắt bỏ phần bavia (flashing) quanh khuôn. Có thể chà nhám mép ngoài để viền gọn hơn.

- Ép tấm mesh đã tạo hình vào vòng ngoài, rồi dùng keo 502 (superglue) hoặc mỏ hàn (chỉnh khoảng ~220–230C) để dán mesh vào vòng. Làm theo từng đoạn sẽ dễ hơn. Tạm thời né khu vực quanh các lỗ nam châm.

- Cắt bỏ một phần nhỏ của mesh ngay phía trên các lỗ nam châm, rồi nhét 4 nam châm 6x2mm vào. Cuối cùng, dán cố định nam châm lại.
