Gimbal thứ 3 cho Flysky FS-i6X (FS-i6)
Tăng cường khả năng điều khiển tay cầm Flysky FS-i6X/i6 với bản mod Gimbal thứ 3 gắn thêm. Thiết kế này giúp bạn thao tác camera pan/tilt dễ dàng mà không làm ảnh hưởng đến các núm xoay VRA/VRB gốc. Dễ lắp đặt, không cần lập trình phức tạp.
Mô tả

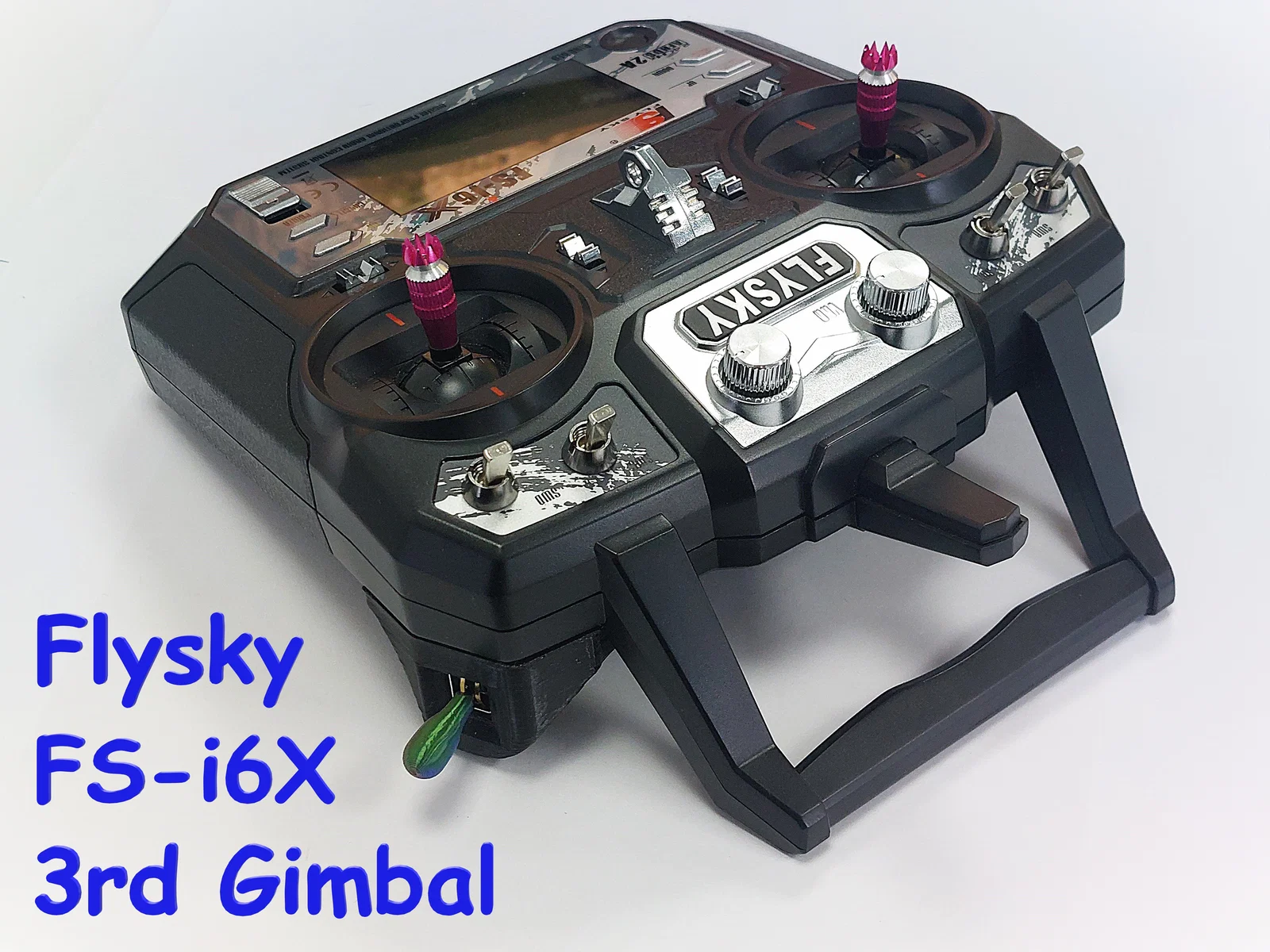

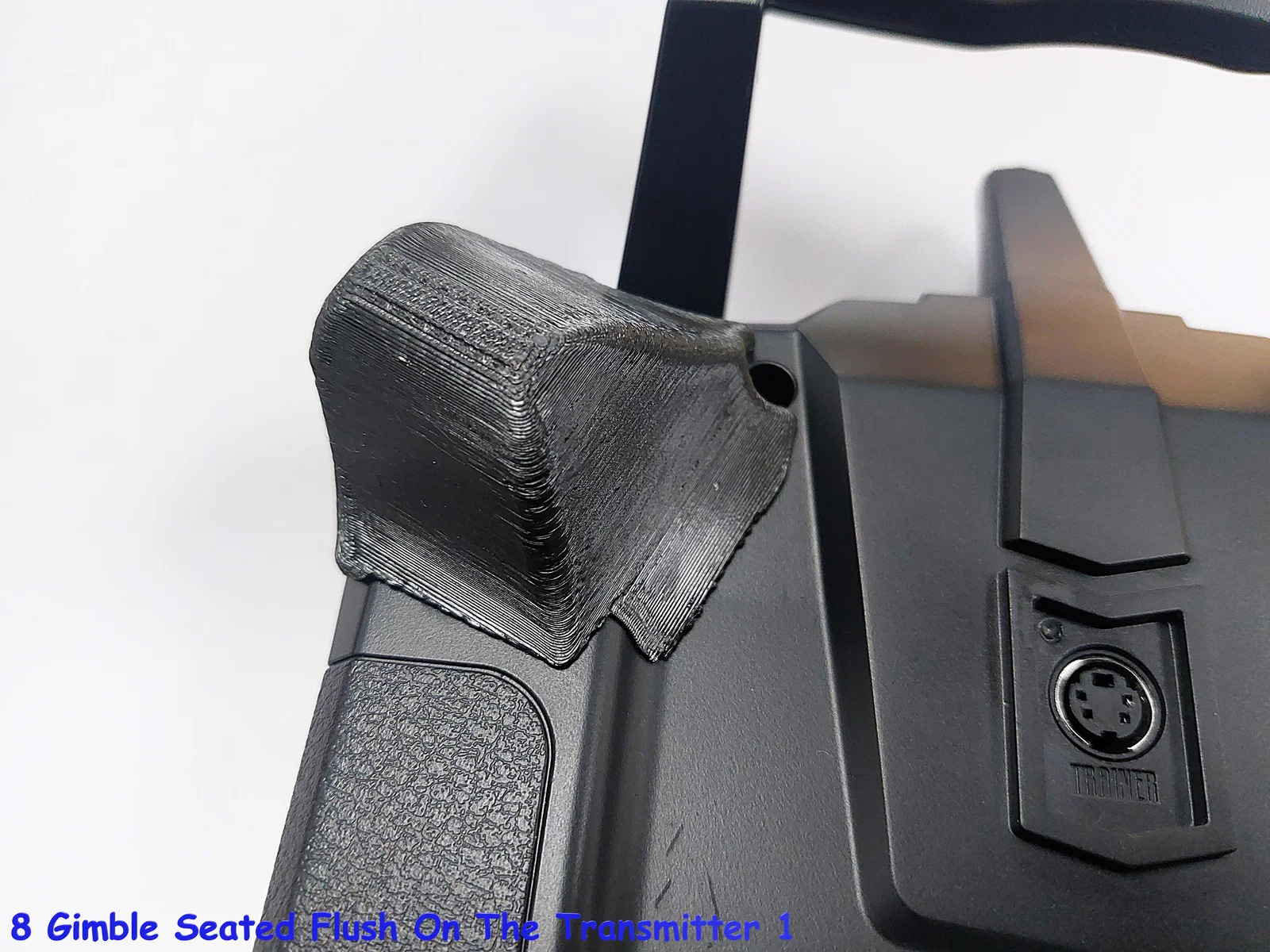

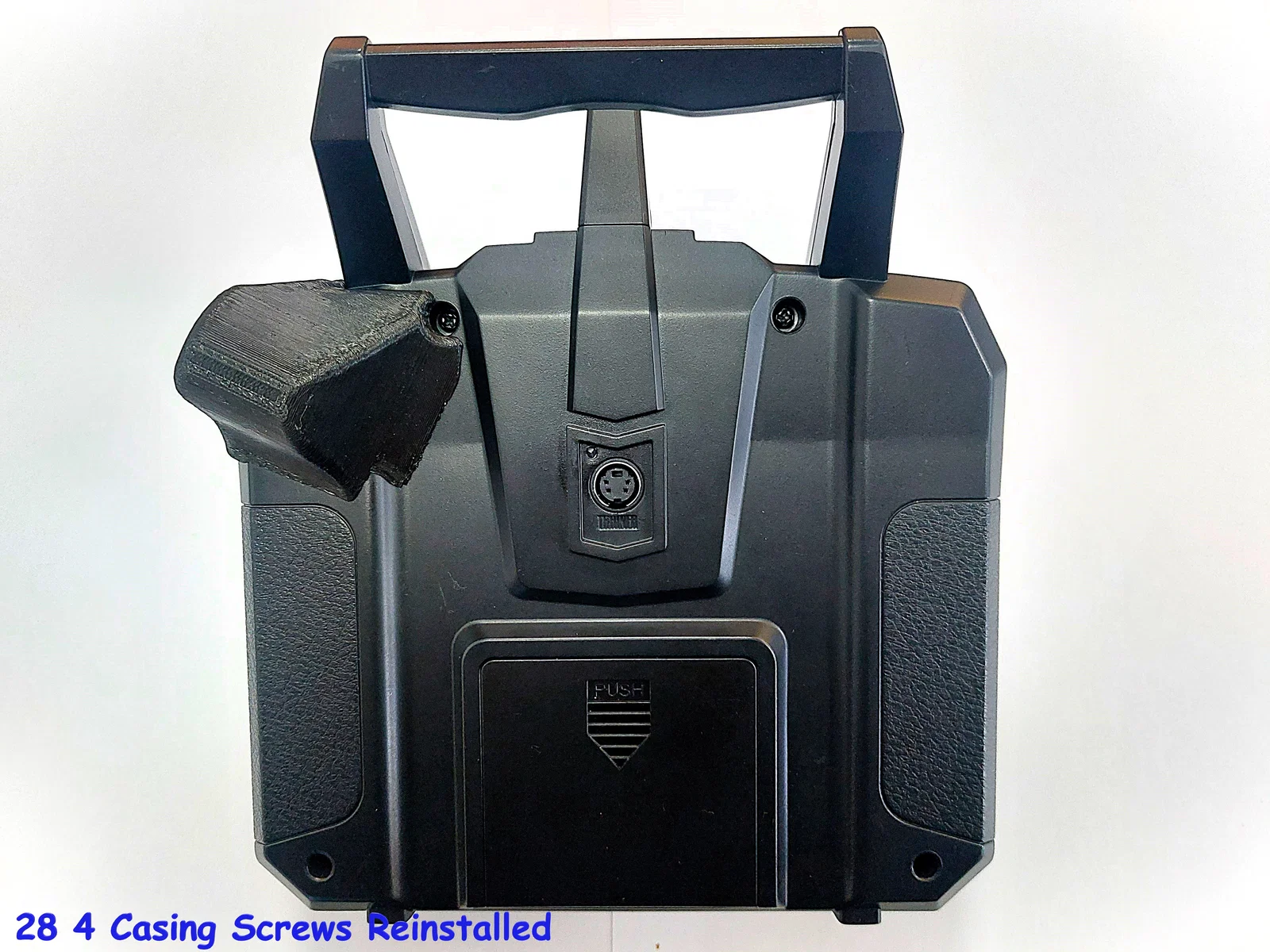

Flysky FS-i6X (FS-i6) 3rd Gimbal

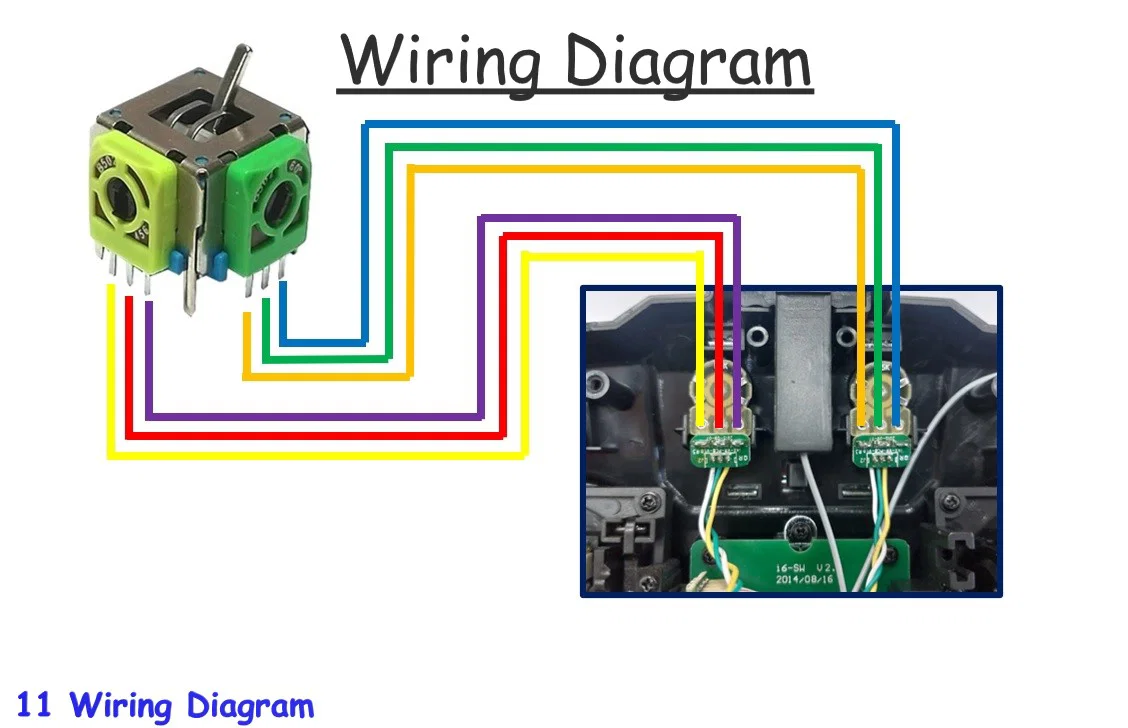

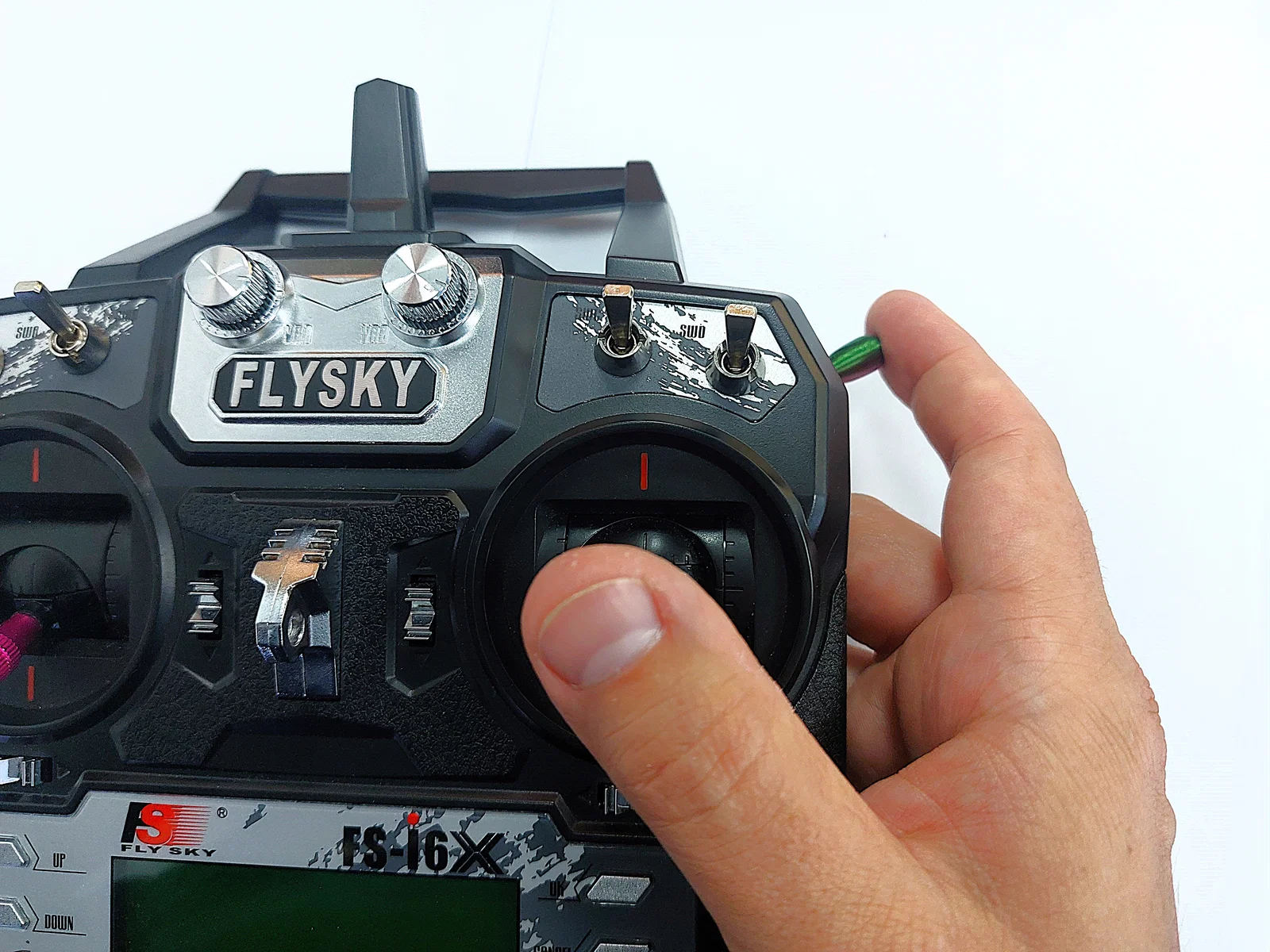

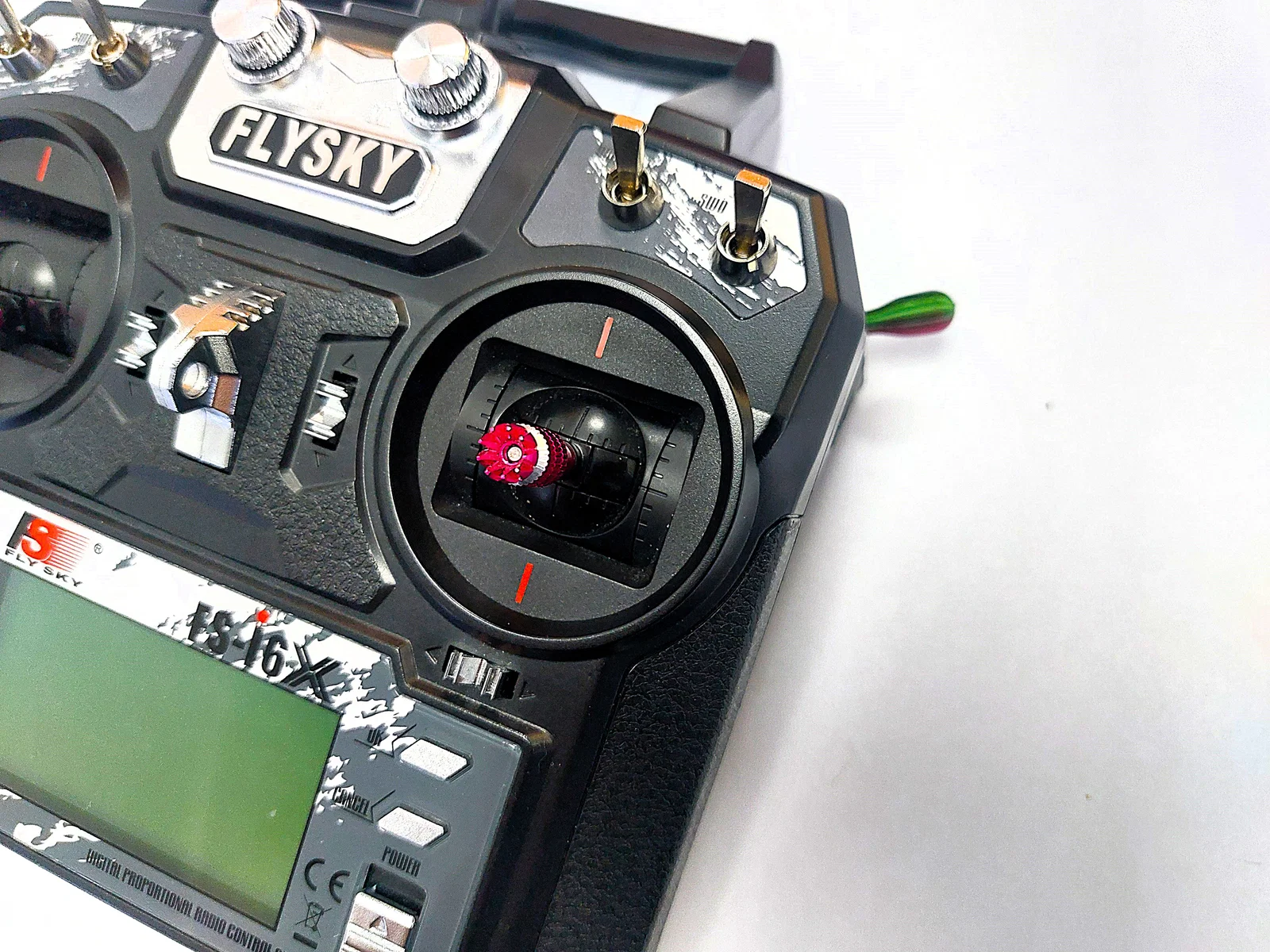

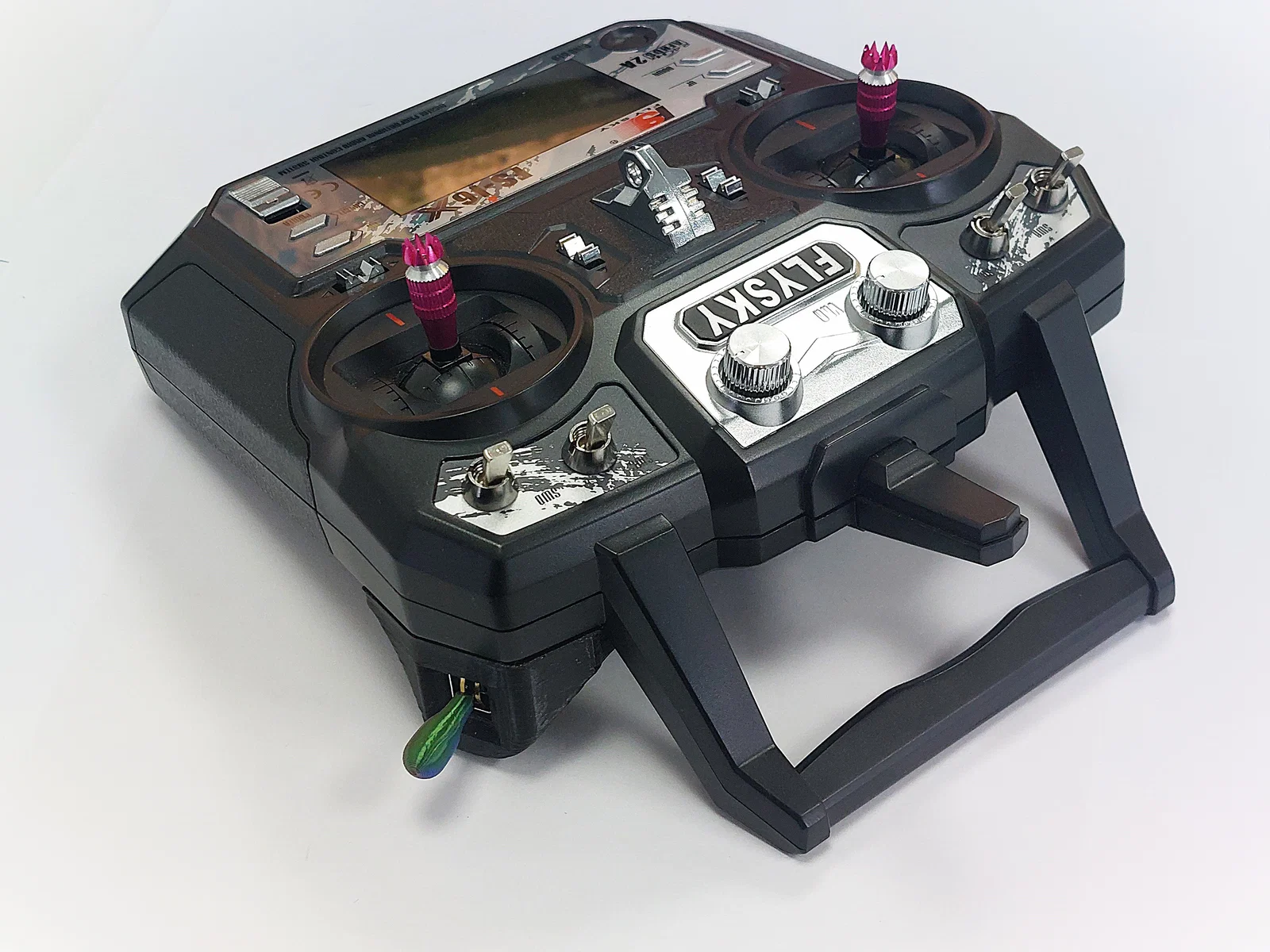

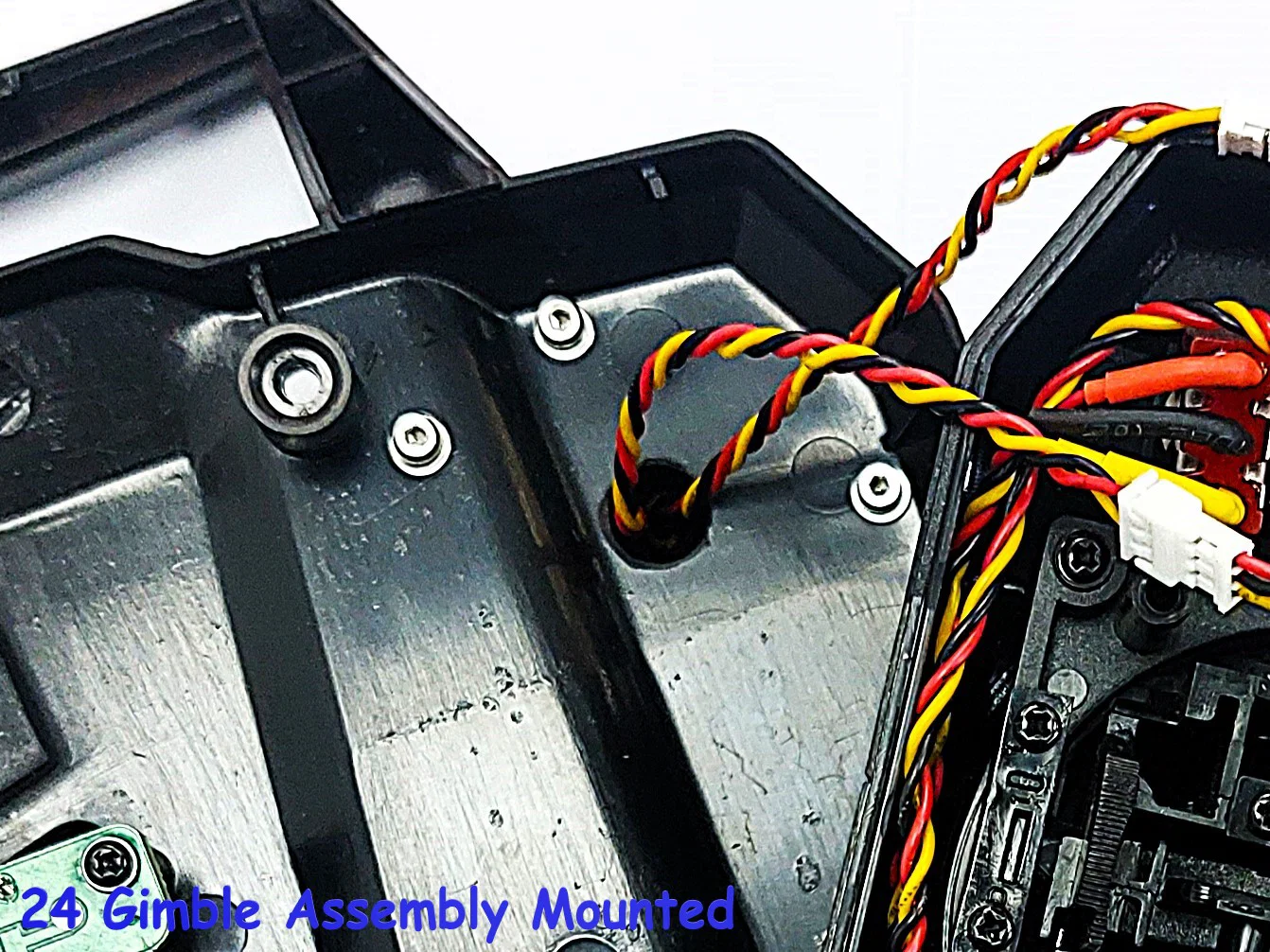

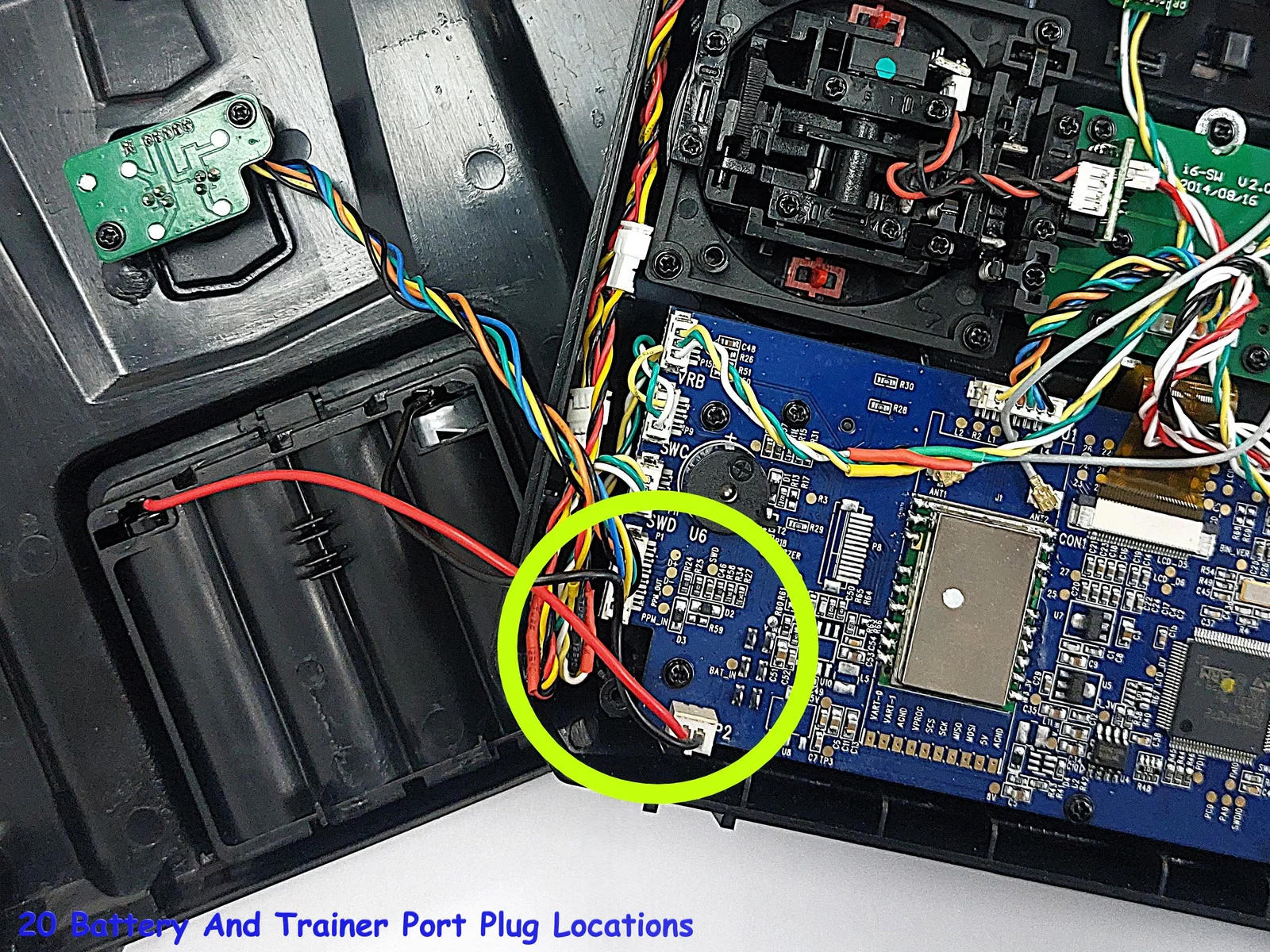

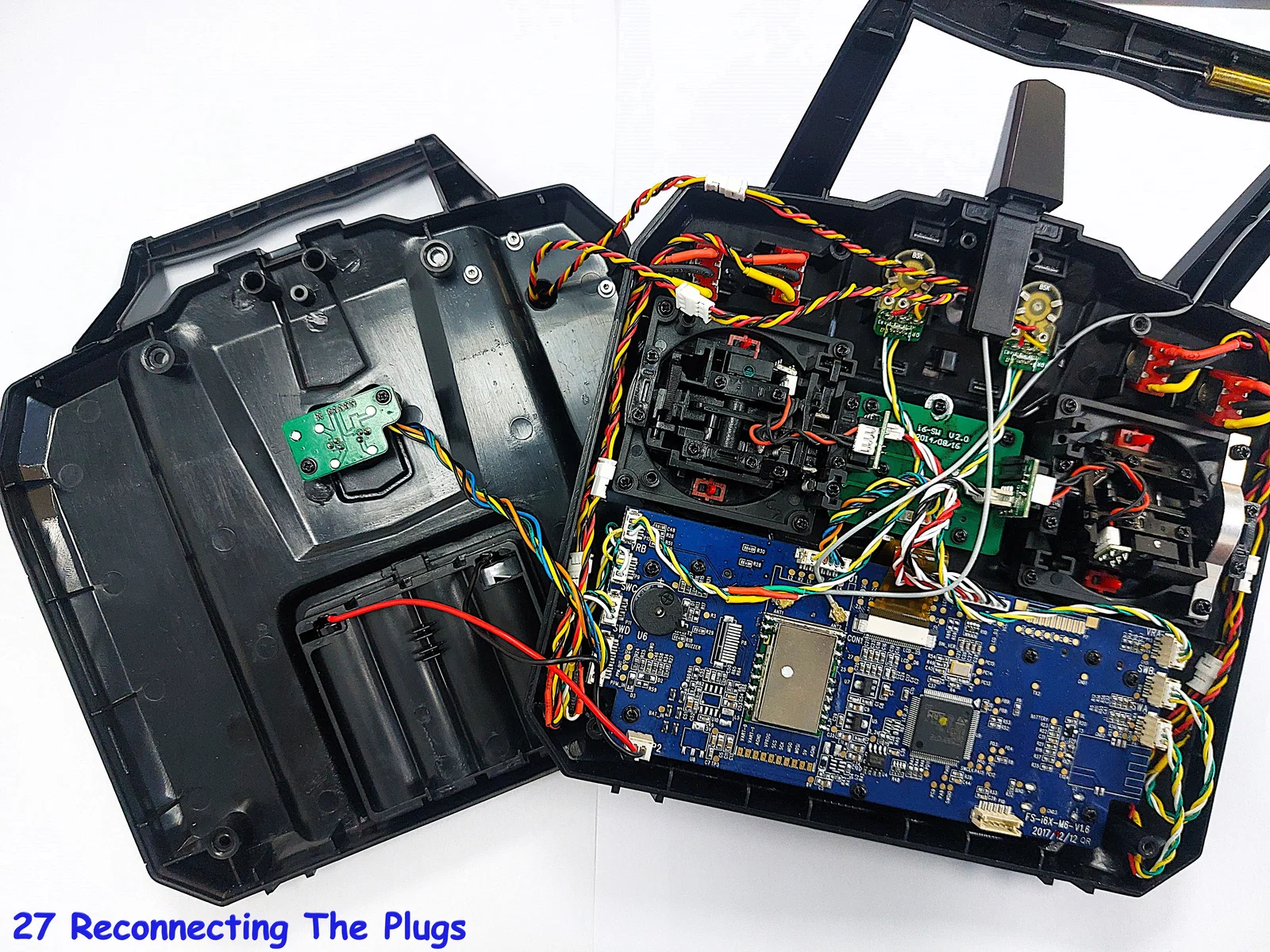

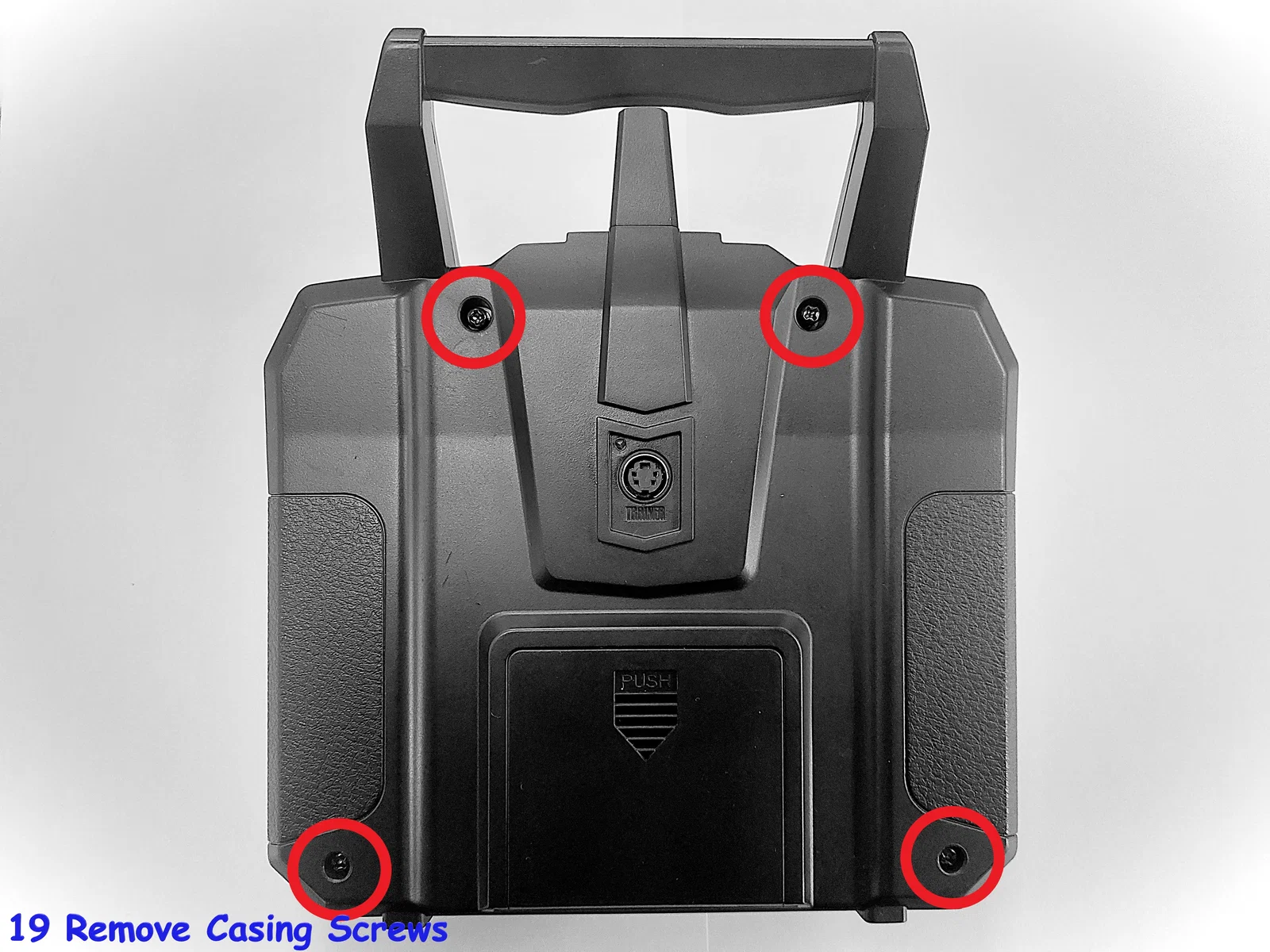

Chào mọi người, mình đã thiết kế một bộ Gimbal thứ 3 hoạt động hoàn hảo, có thể điều khiển thông qua 2 cổng Aux (VRA & VRB) với rất ít thay đổi lên linh kiện gốc. Bạn không cần lập trình gì thêm mà vẫn giữ được đầy đủ chức năng của các núm xoay VRA & VRB!

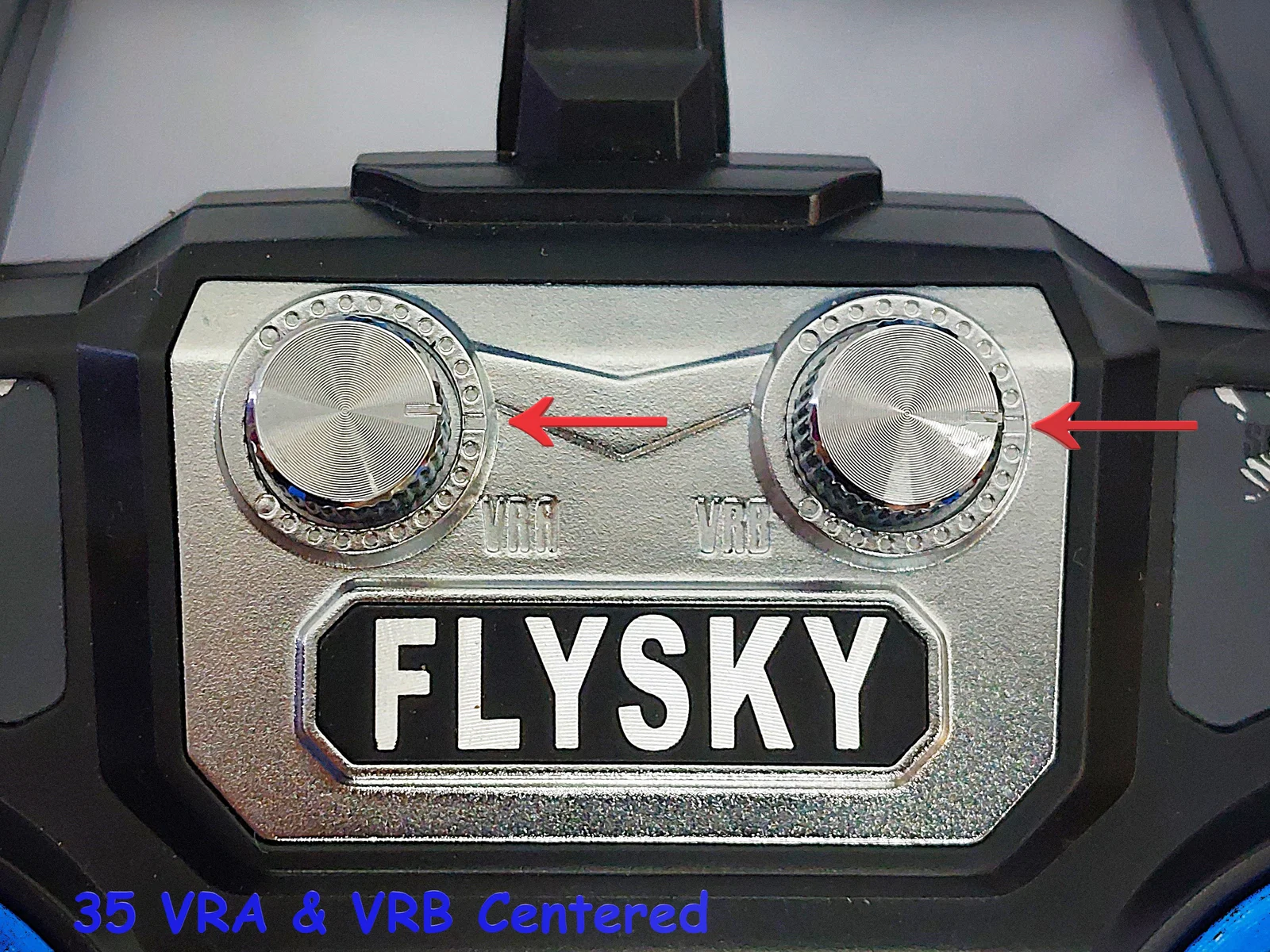

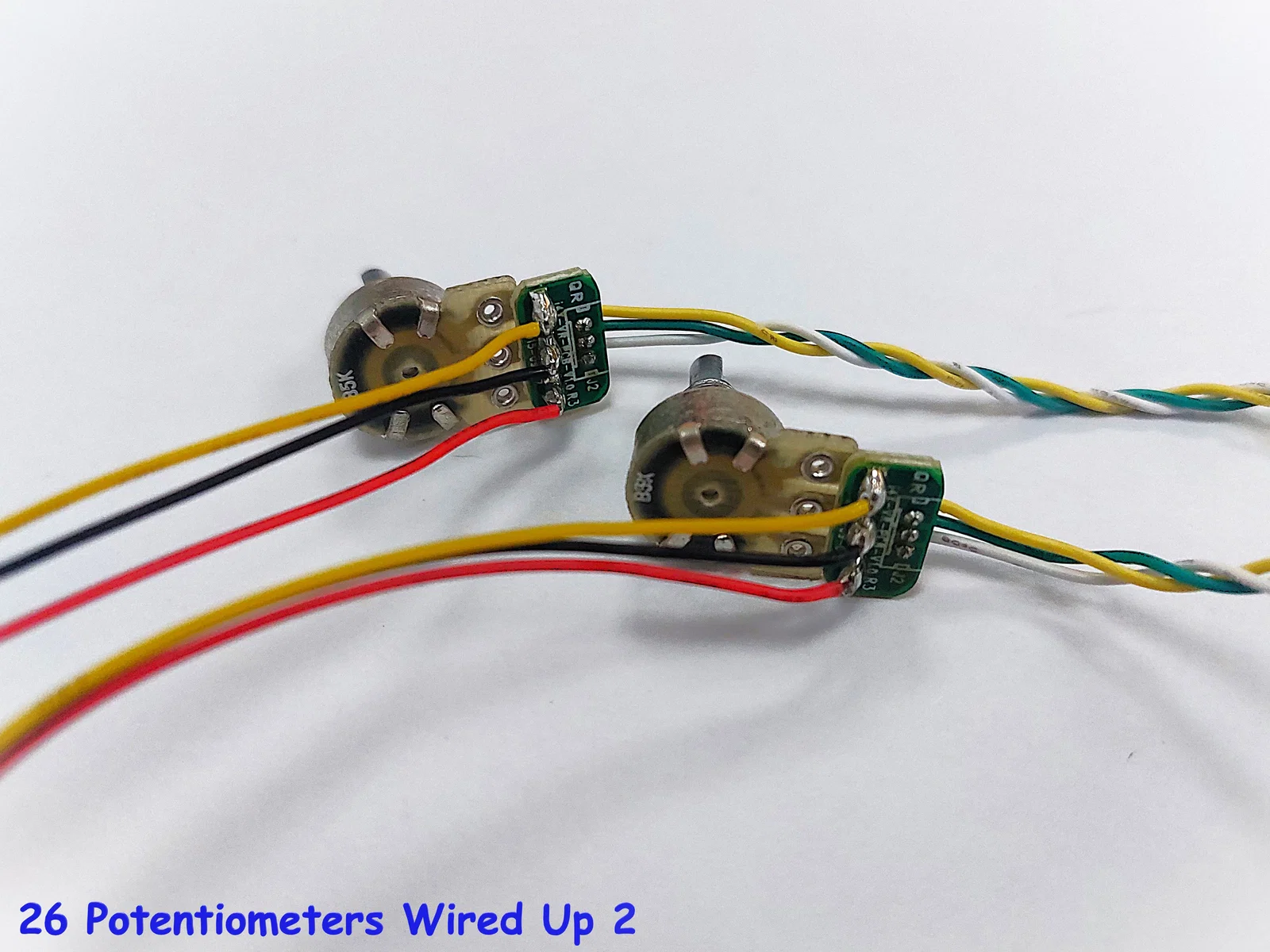

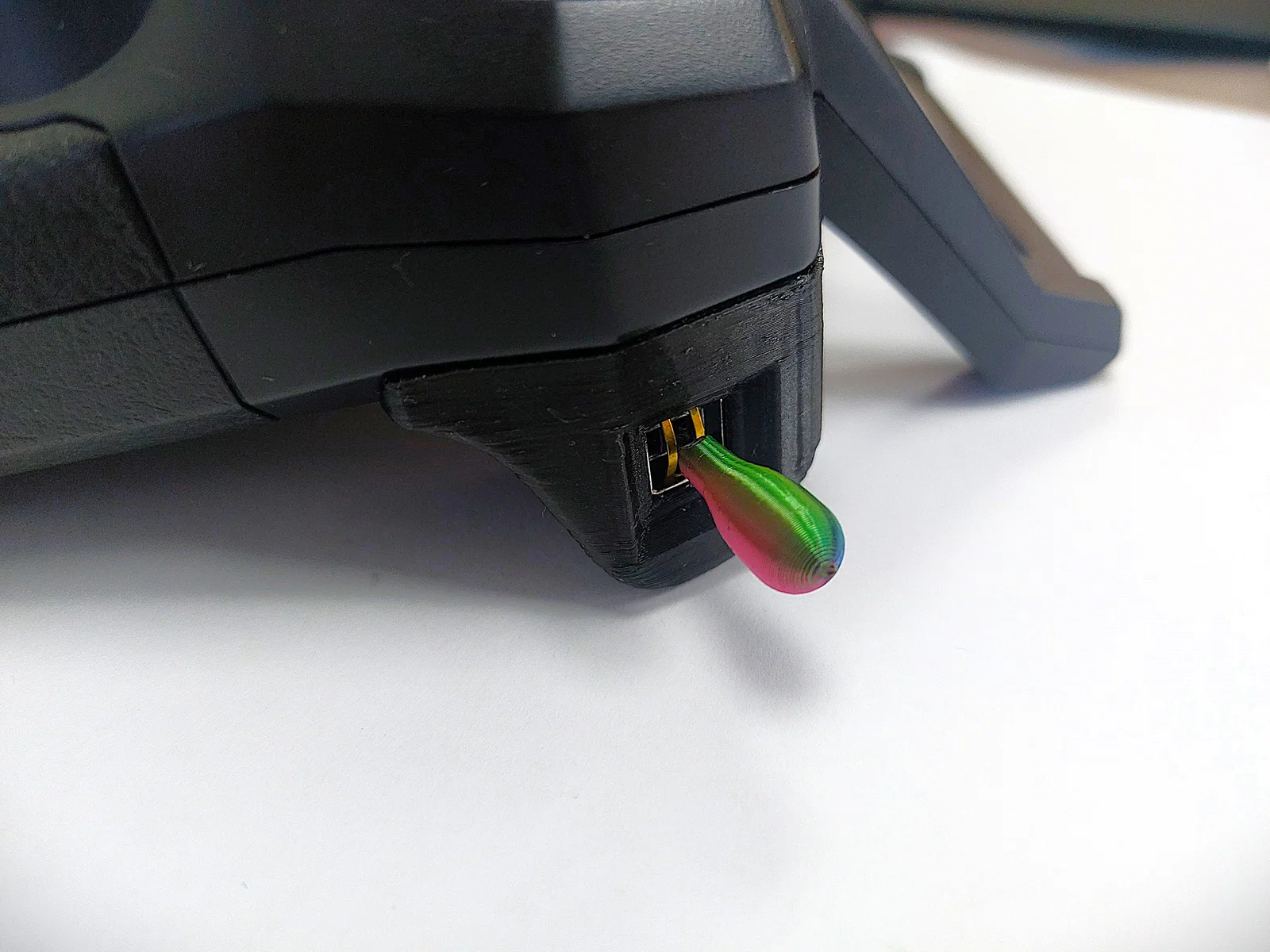

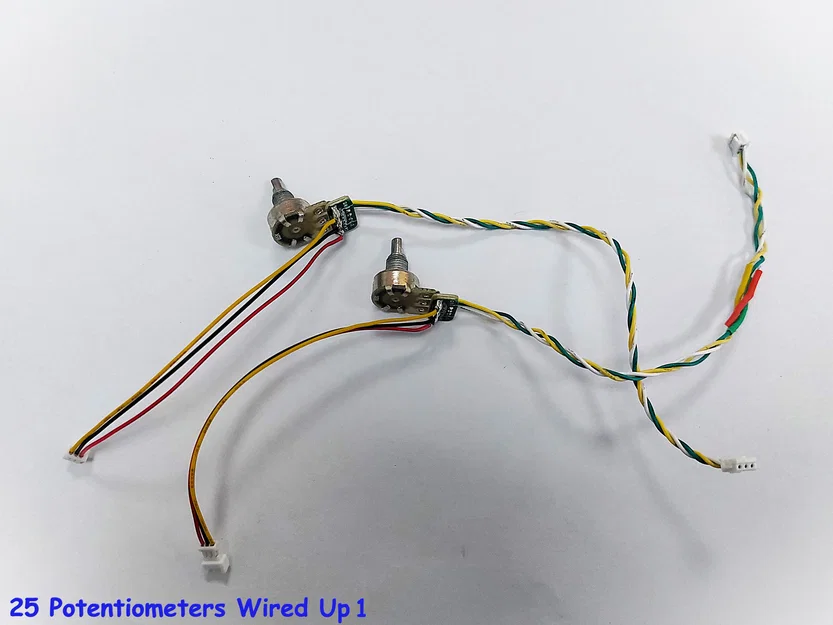

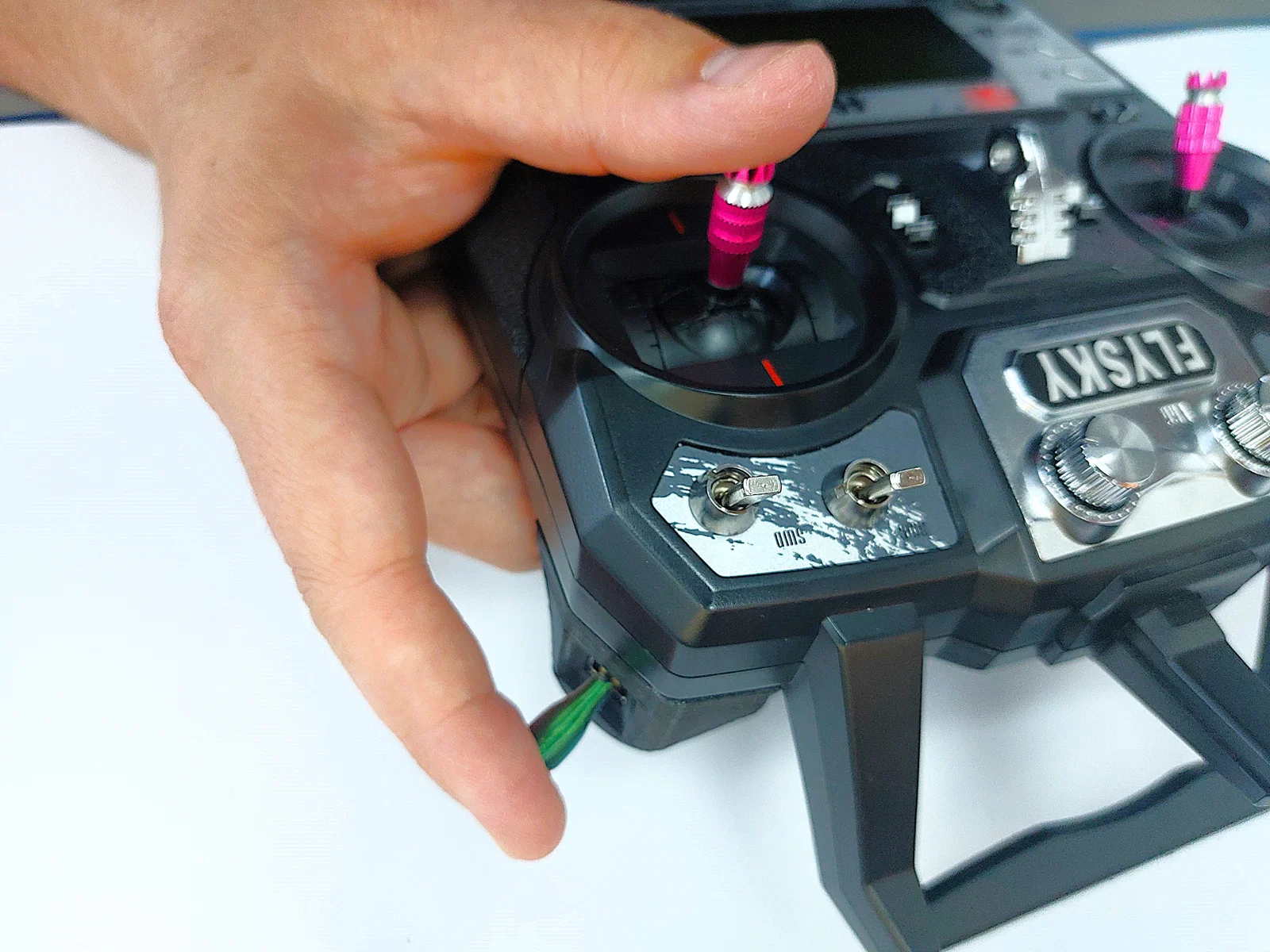

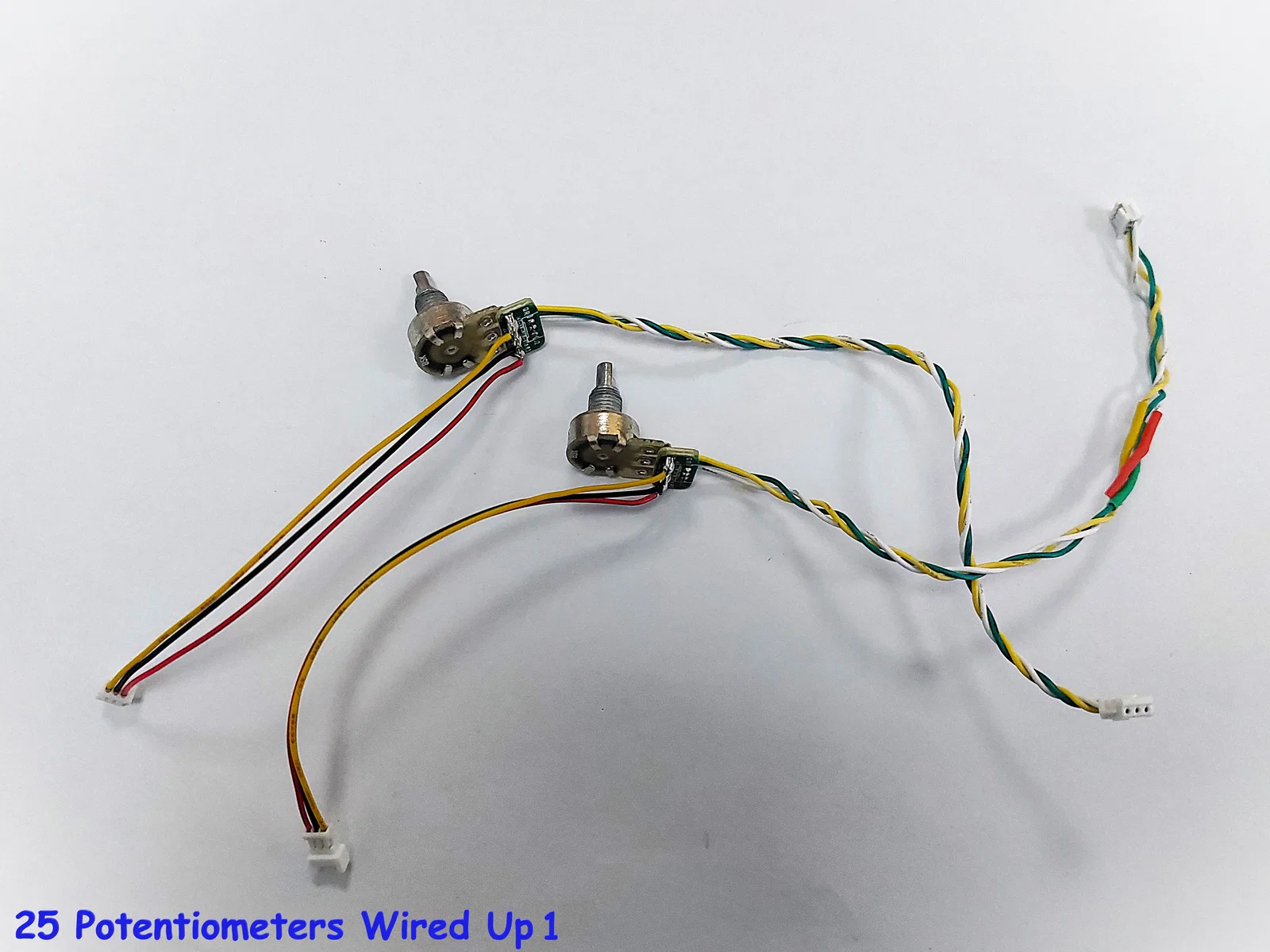

Cá nhân mình thấy vị trí núm VRA & VRB trên tay điều khiển khá bất tiện và khó sử dụng chính xác khi đang điều khiển mô hình, nên mình rất ít khi đụng đến. Bản mod này tận dụng các chiết áp của núm VRA & VRB, giúp bạn lắp thêm một joystick/gimbal ở vị trí thuận tiện hơn. Nó cực kỳ phù hợp cho các tác vụ FPV hoặc điều khiển pan/tilt camera ngay trong khi vẫn đang lái bằng joystick chính. Bạn vẫn có thể dùng núm xoay zin bình thường mà không cần công tắc hay rút dây (thậm chí dùng núm xoay để cân chỉnh cho Gimbal thứ 3 này luôn!).
Để xem hướng dẫn chi tiết từng bước, hãy ghé thăm Instructables của mình tại đây: Nhấn vào đây
Bạn cũng có thể tìm thấy bản hướng dẫn đầy đủ trong các file tải về.

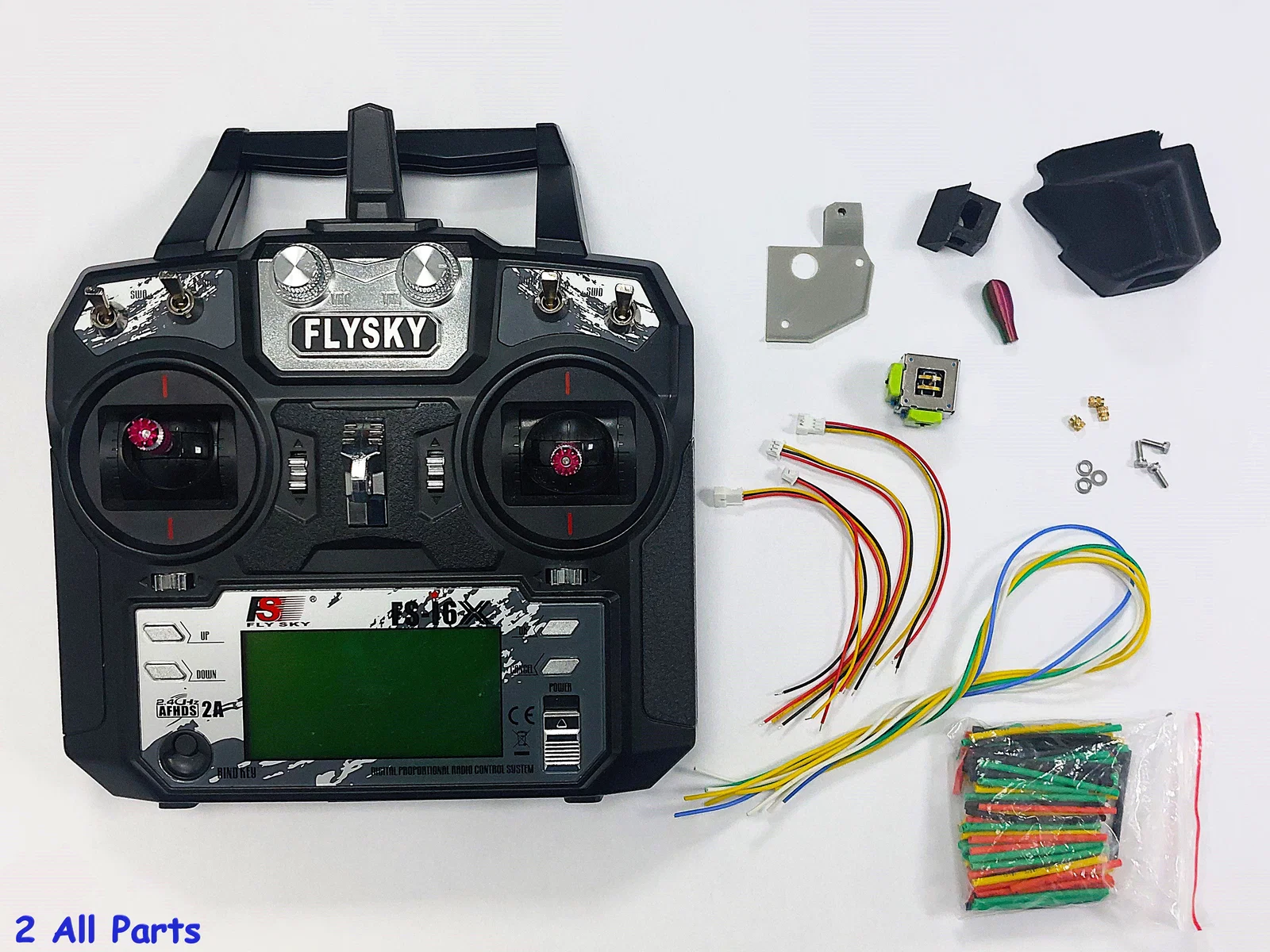

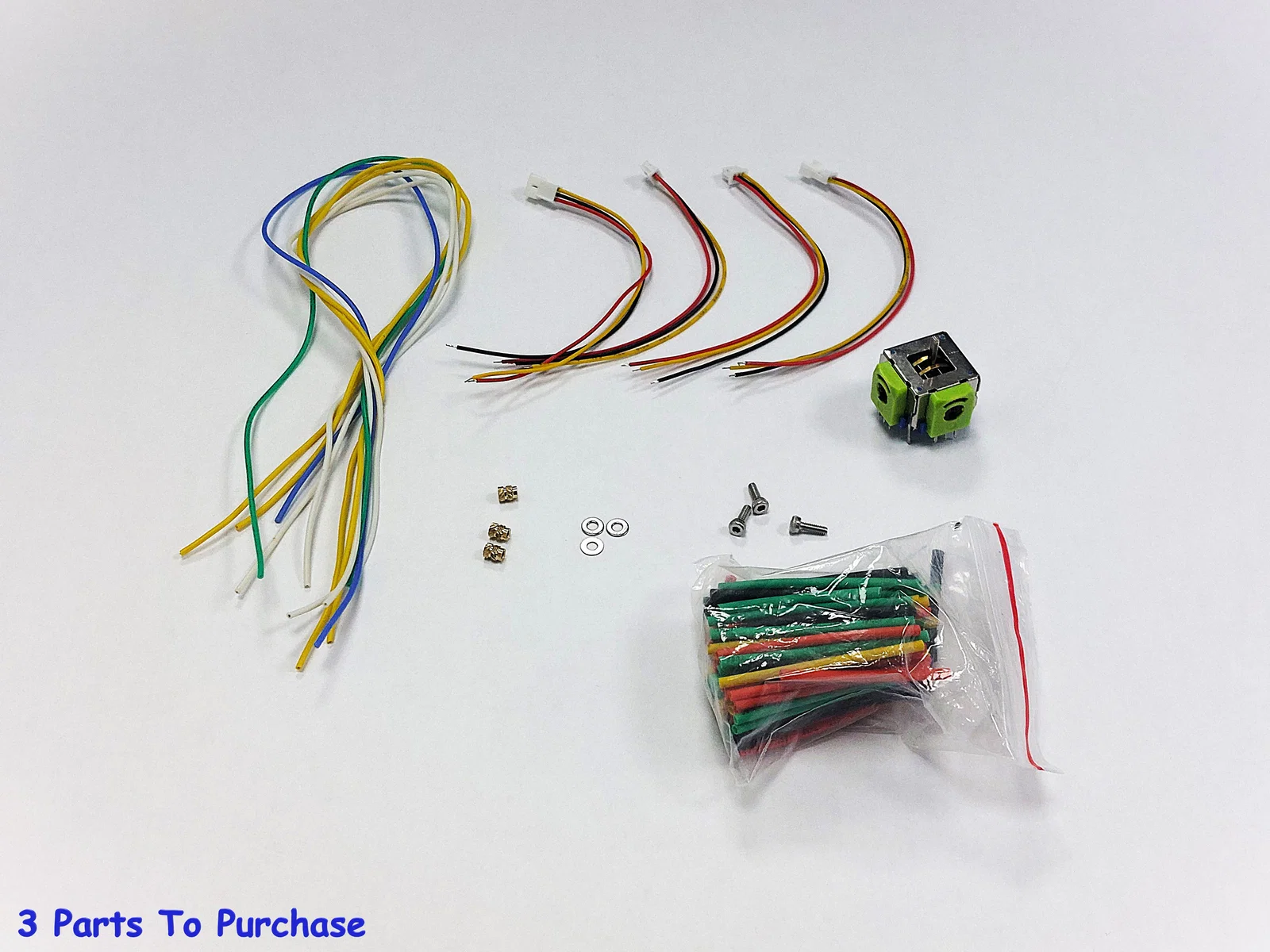

Linh kiện cần thiết:
- Tay điều khiển Flysky FS-i6 hoặc FS-i6X
- Các linh kiện in 3D (danh sách bên dưới)

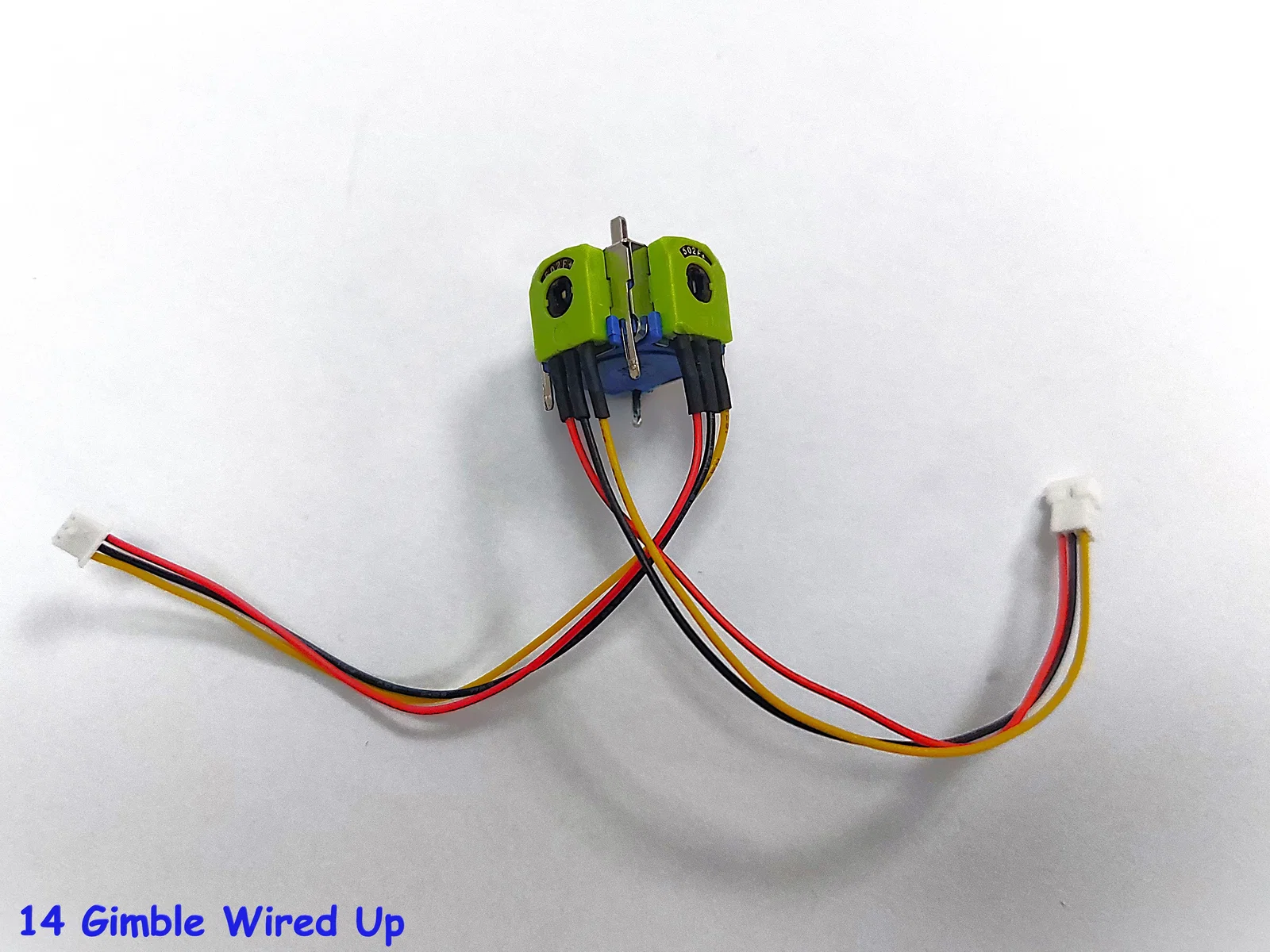

- Gimbal 2 trục 16x16 B502 – hay còn gọi là joystick/rocker – bạn có thể lấy từ các tay điều khiển đồ chơi cũ hoặc mua online rất dễ (mình lấy từ tay cầm Syma cũ). (Tốt nhất nên chọn loại tự hồi về trung tâm, nhưng loại thường vẫn dùng được)

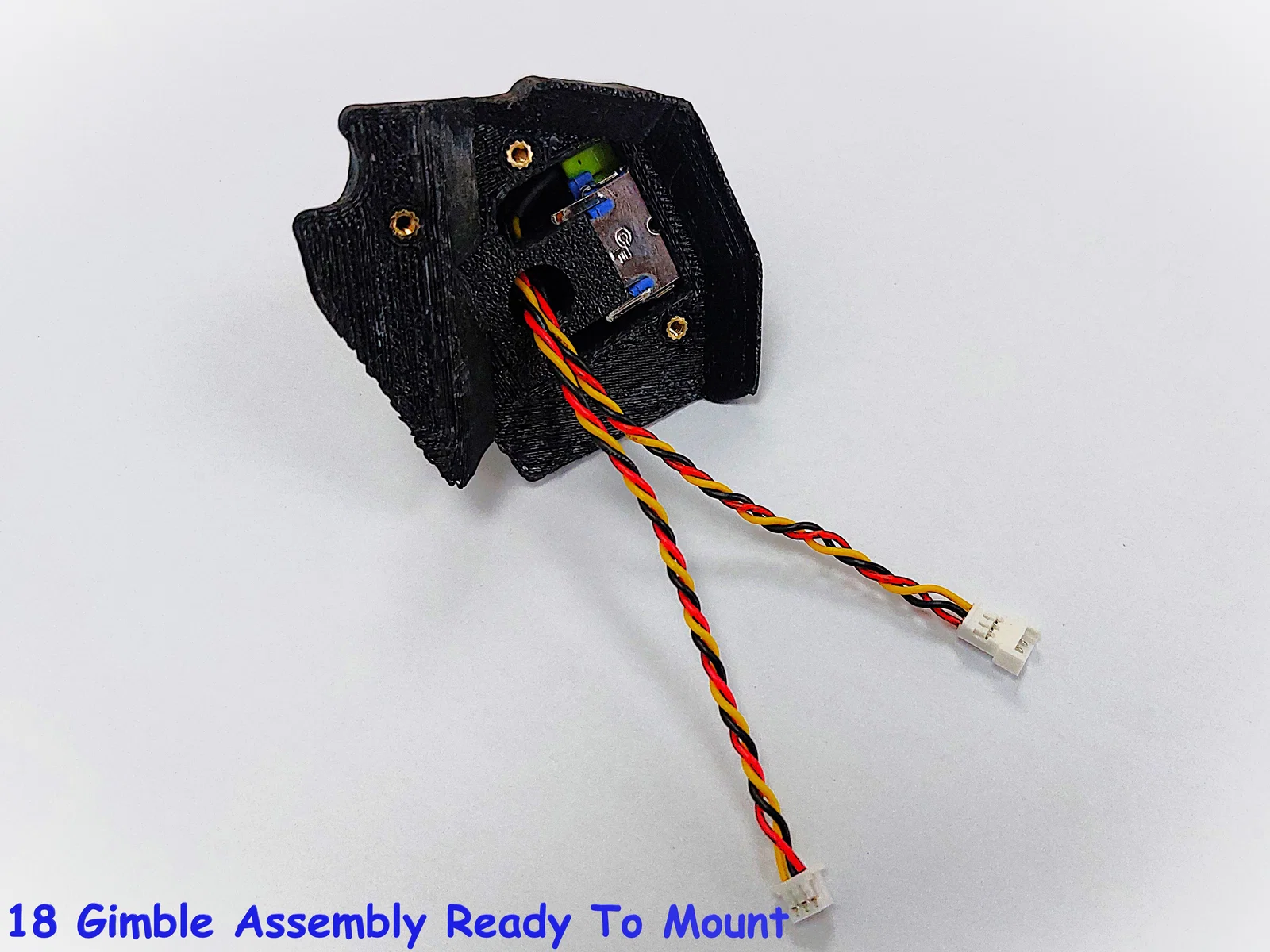

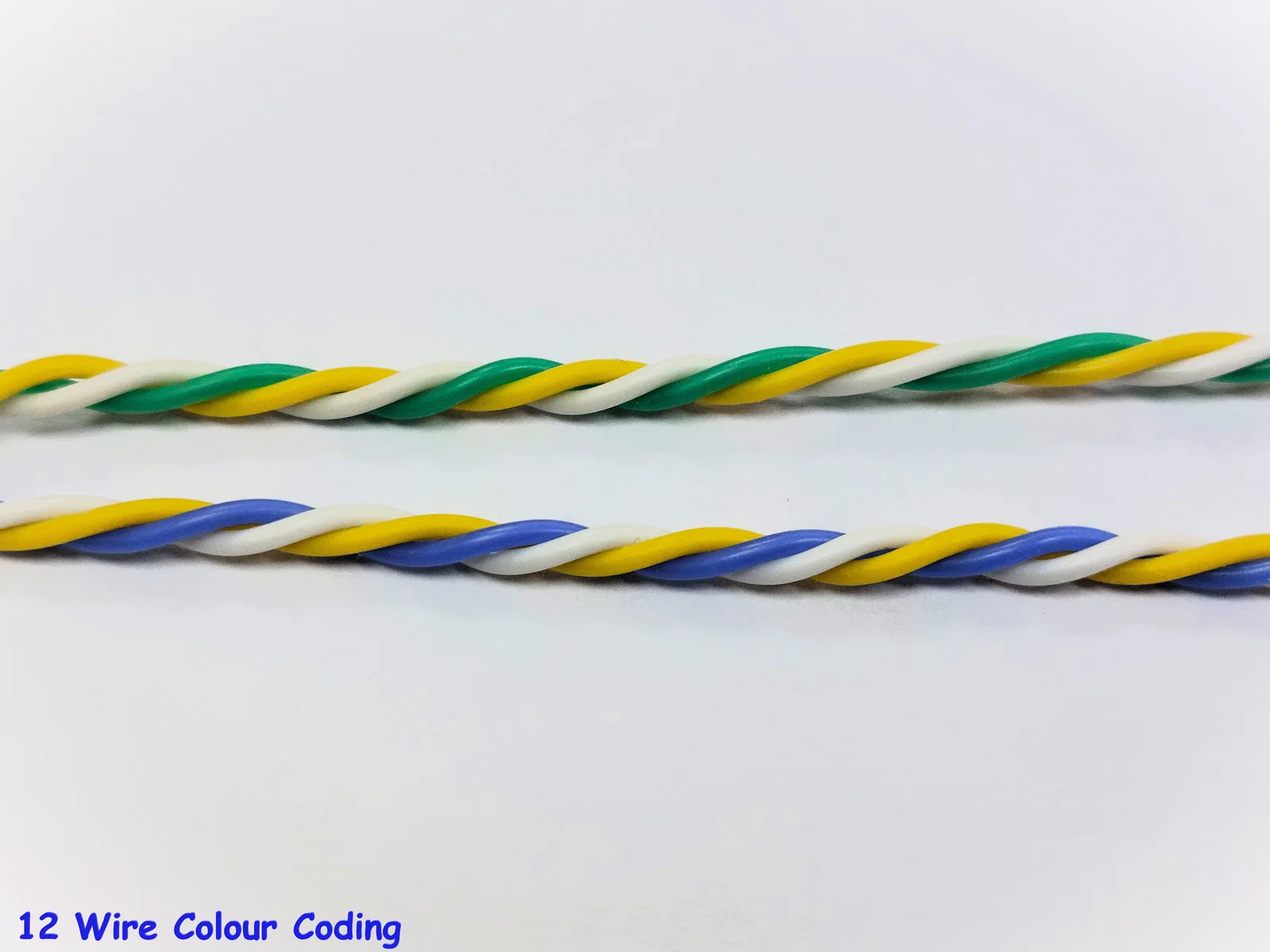

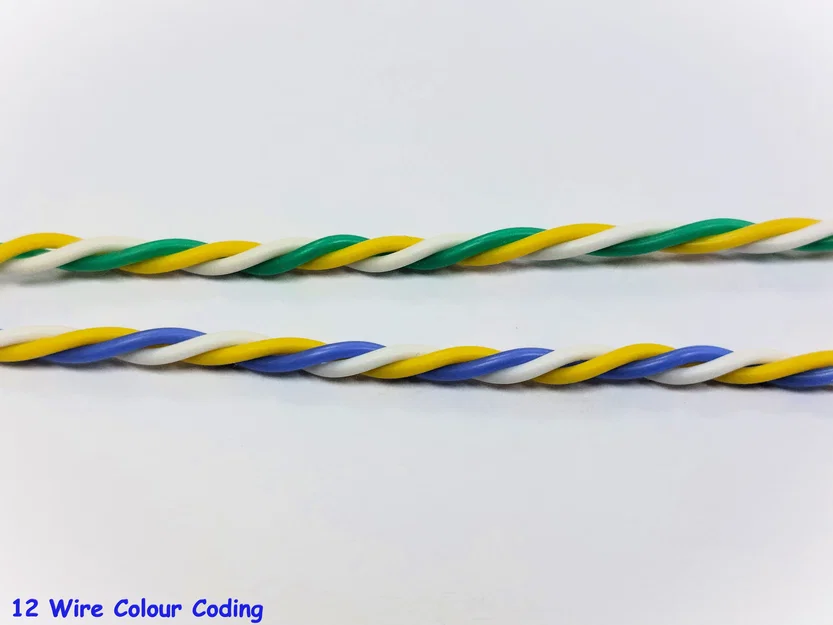

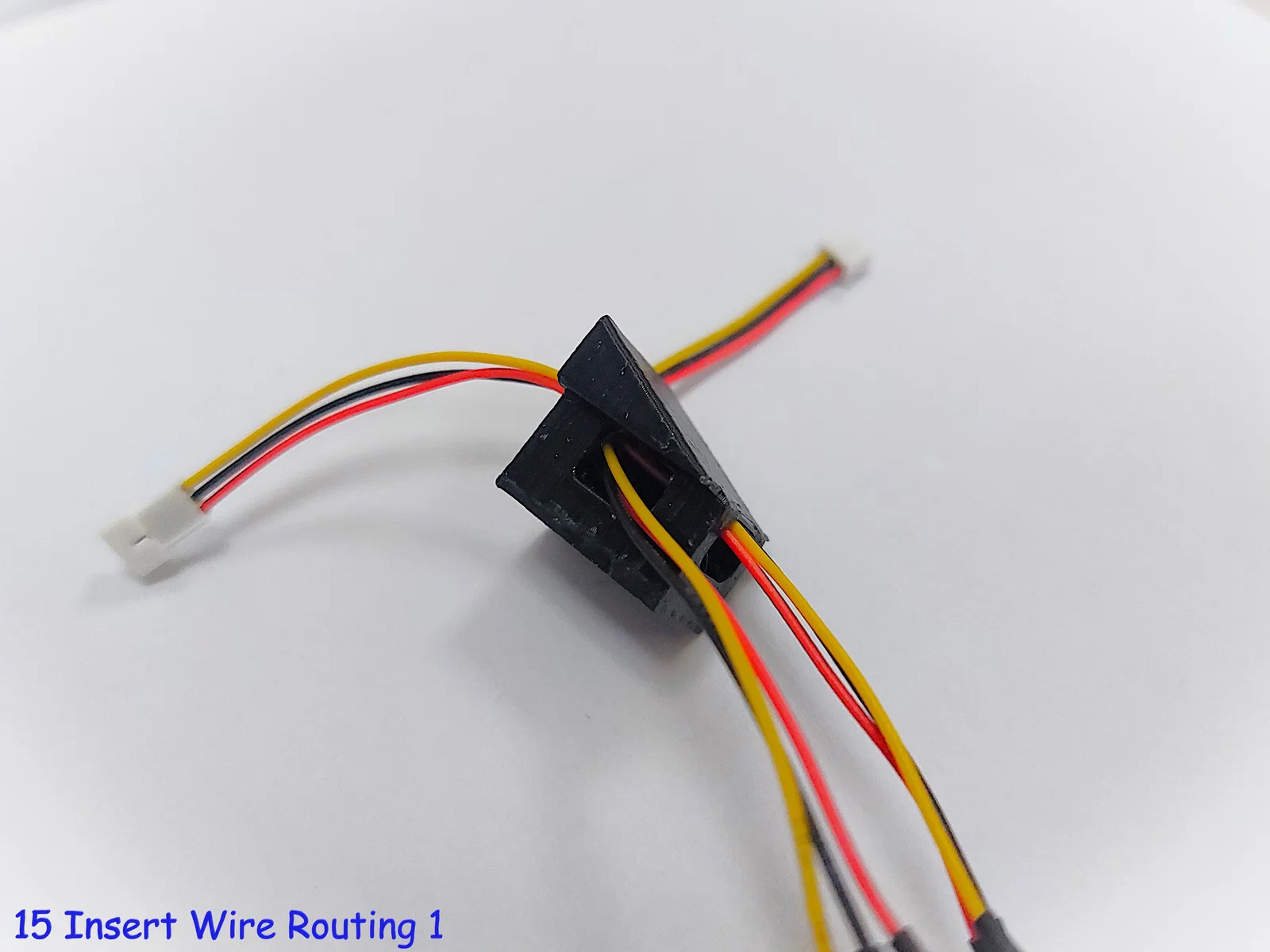

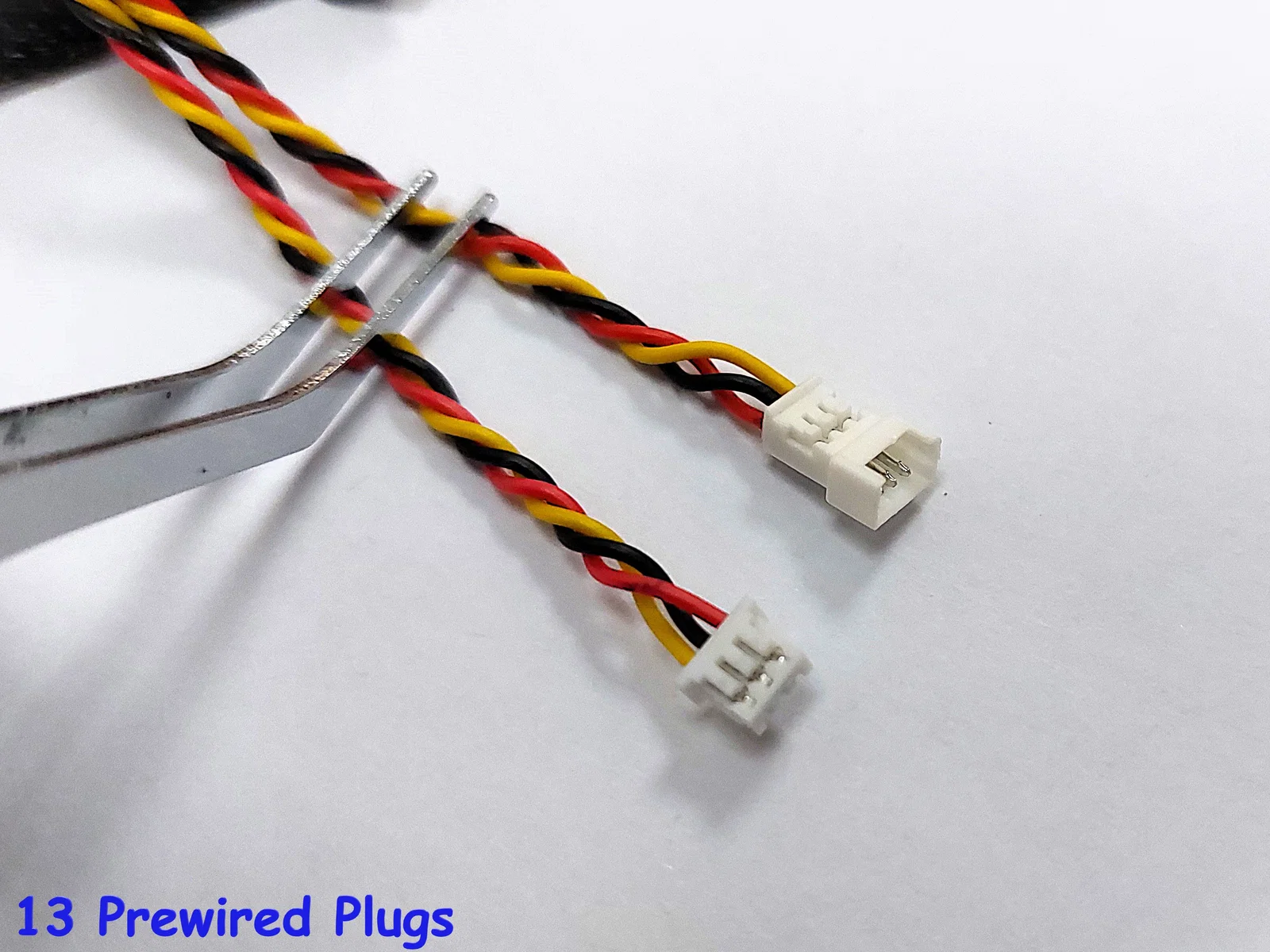

- 6 đoạn dây điện 22AWG dài khoảng 300mm (nhiều màu) HOẶC 2 bộ jack JST 3 chân 1.25mm đã nối dây sẵn (tùy chọn)
- Ống co nhiệt

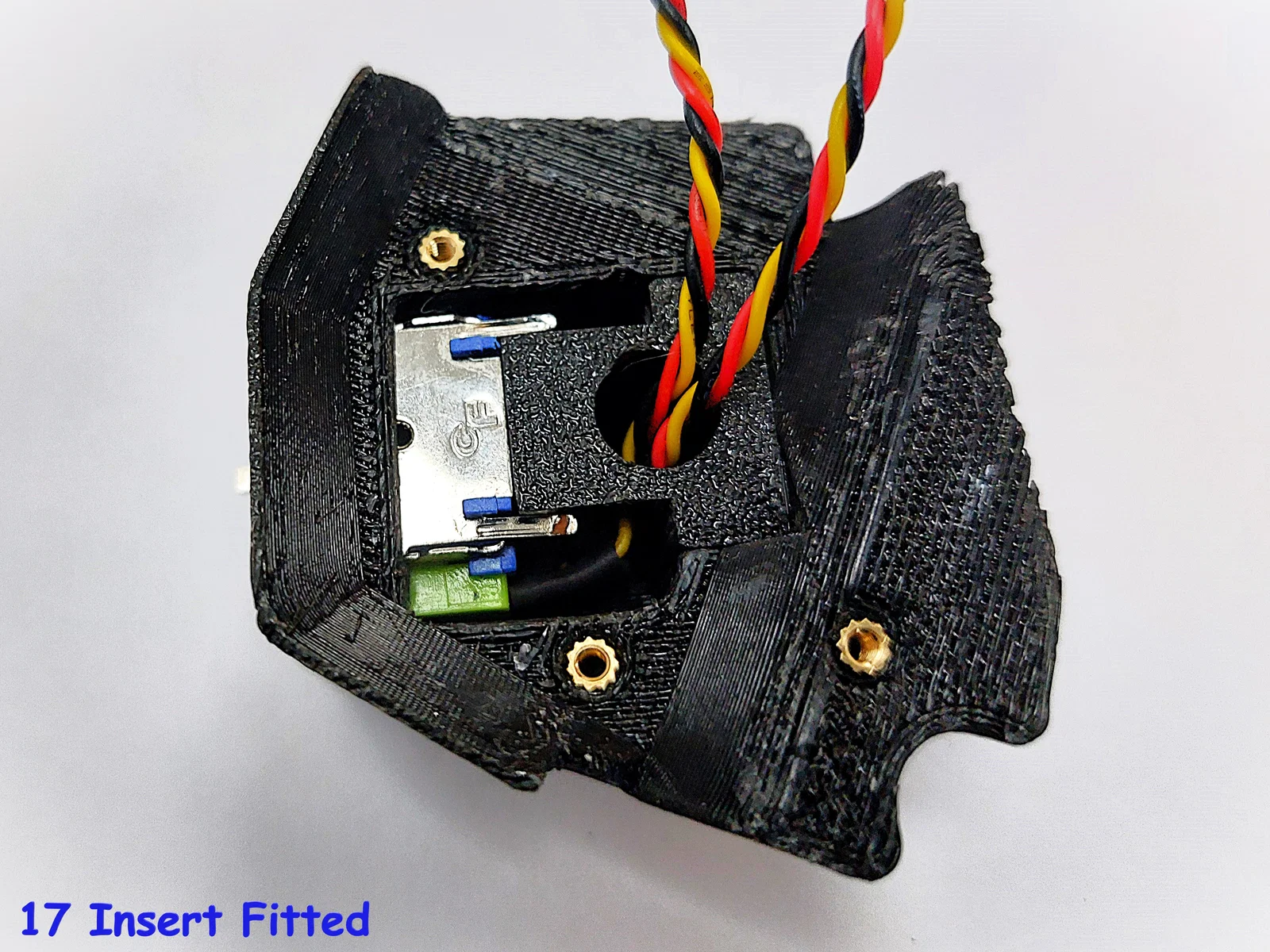

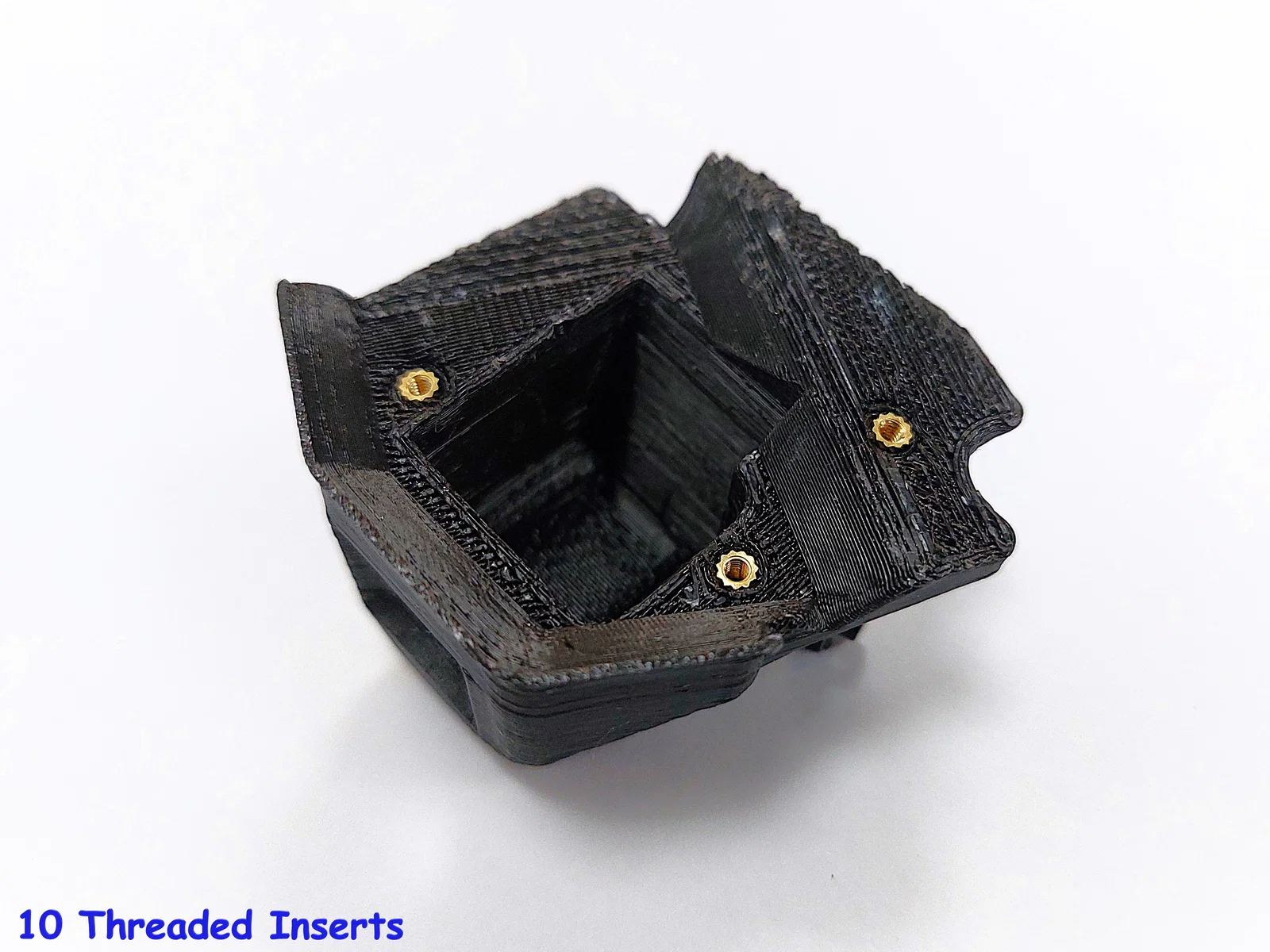

- 3 ốc ren cấy M2
- 3 ốc vít M2x6mm
- 3 vòng đệm M2
- Lưu ý: Nếu bạn không muốn hoặc không có ốc ren cấy, có thể thay bằng ốc vít tự ren M3/M3.5 x 6mm.

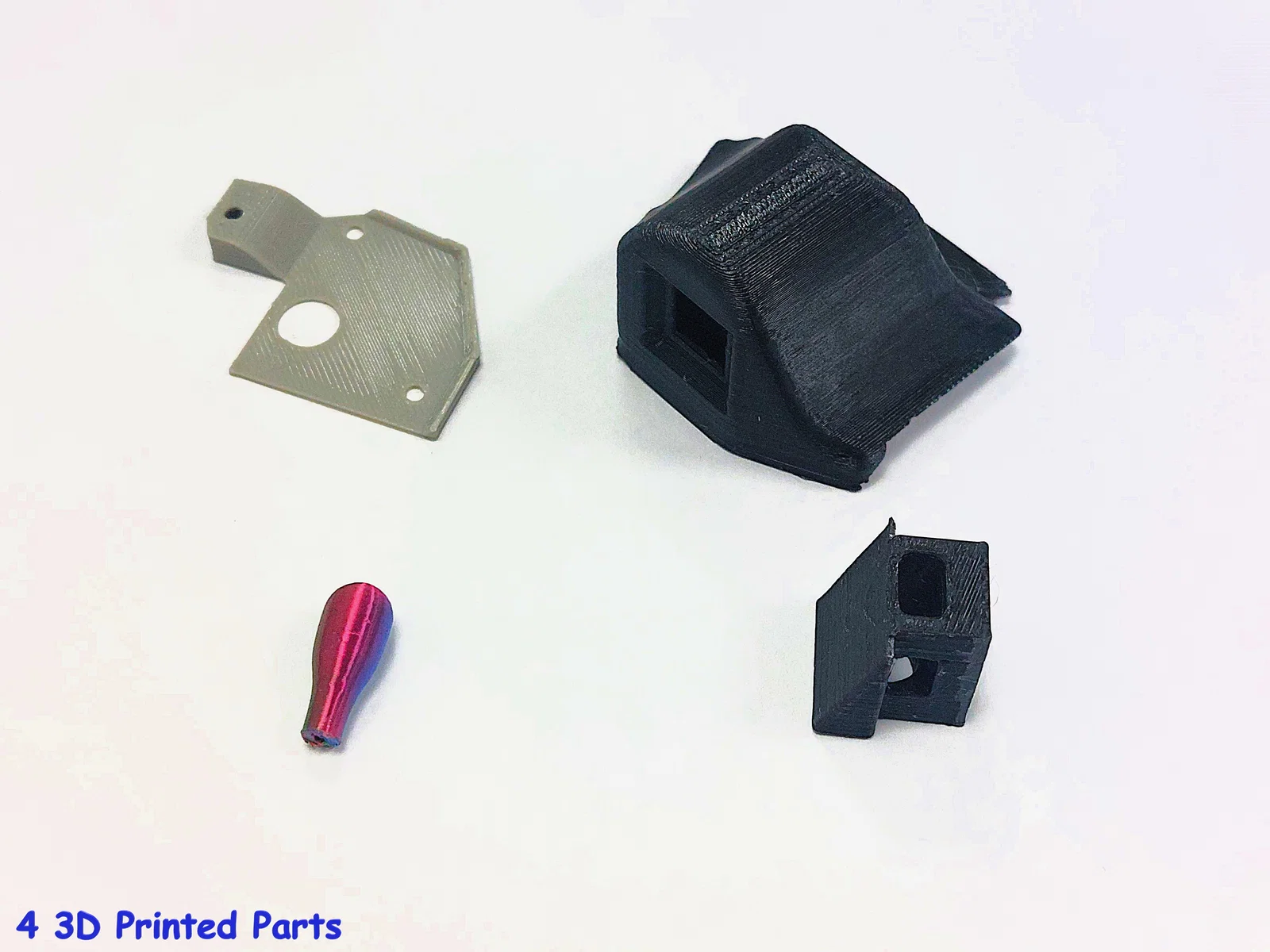

Các bộ phận cần in:

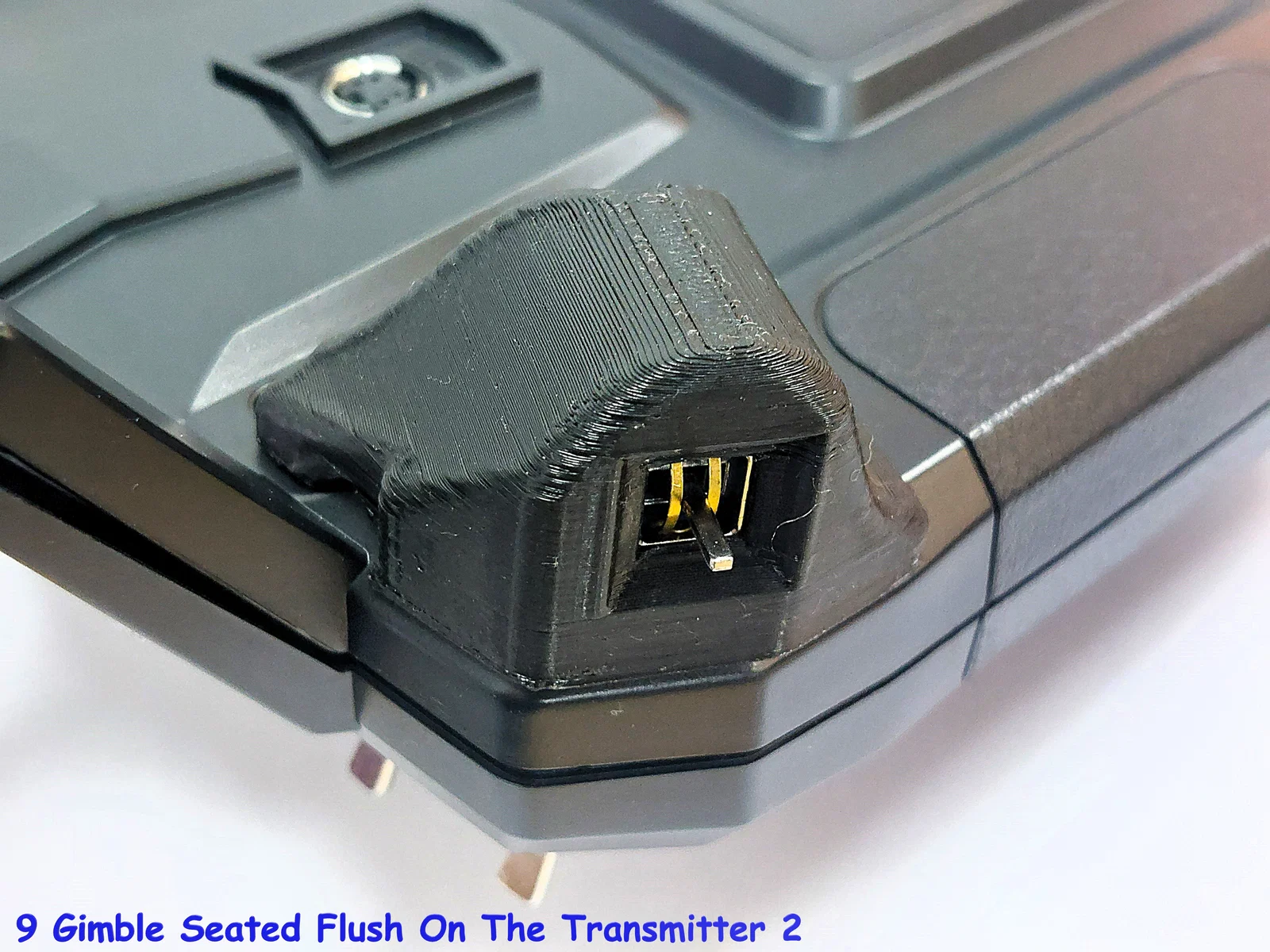

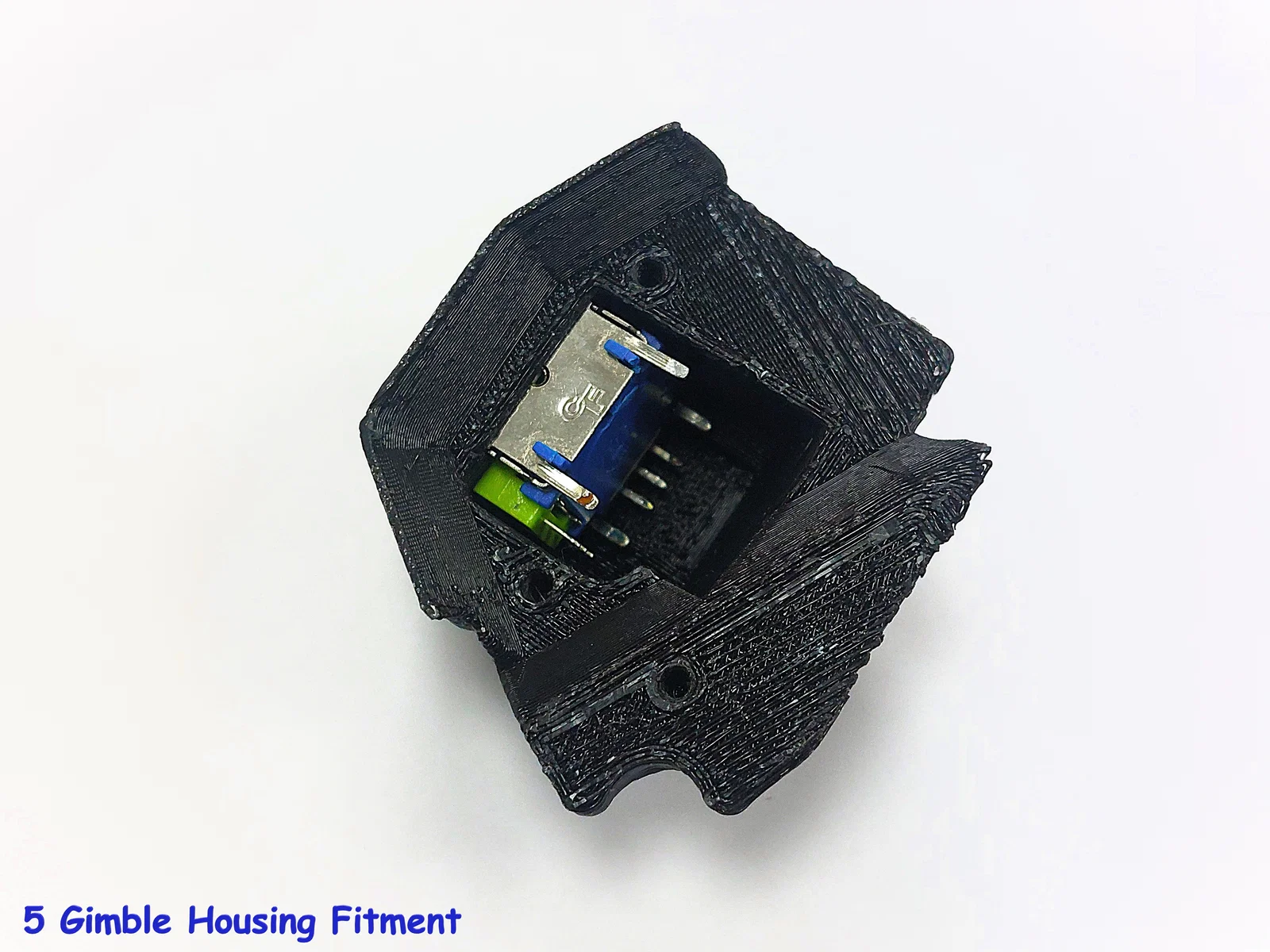

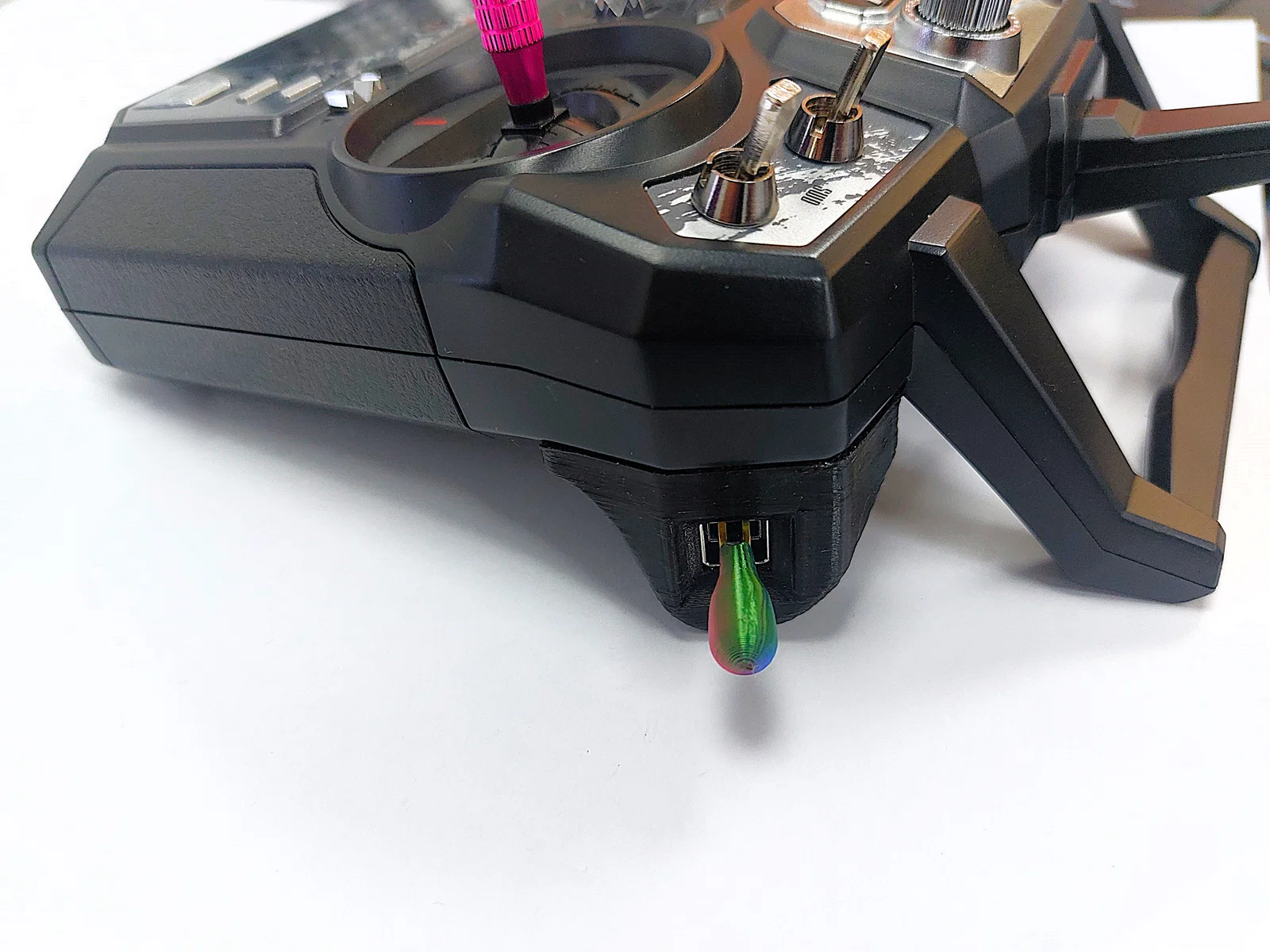

- Gimbal Housing (Vỏ Gimbal)

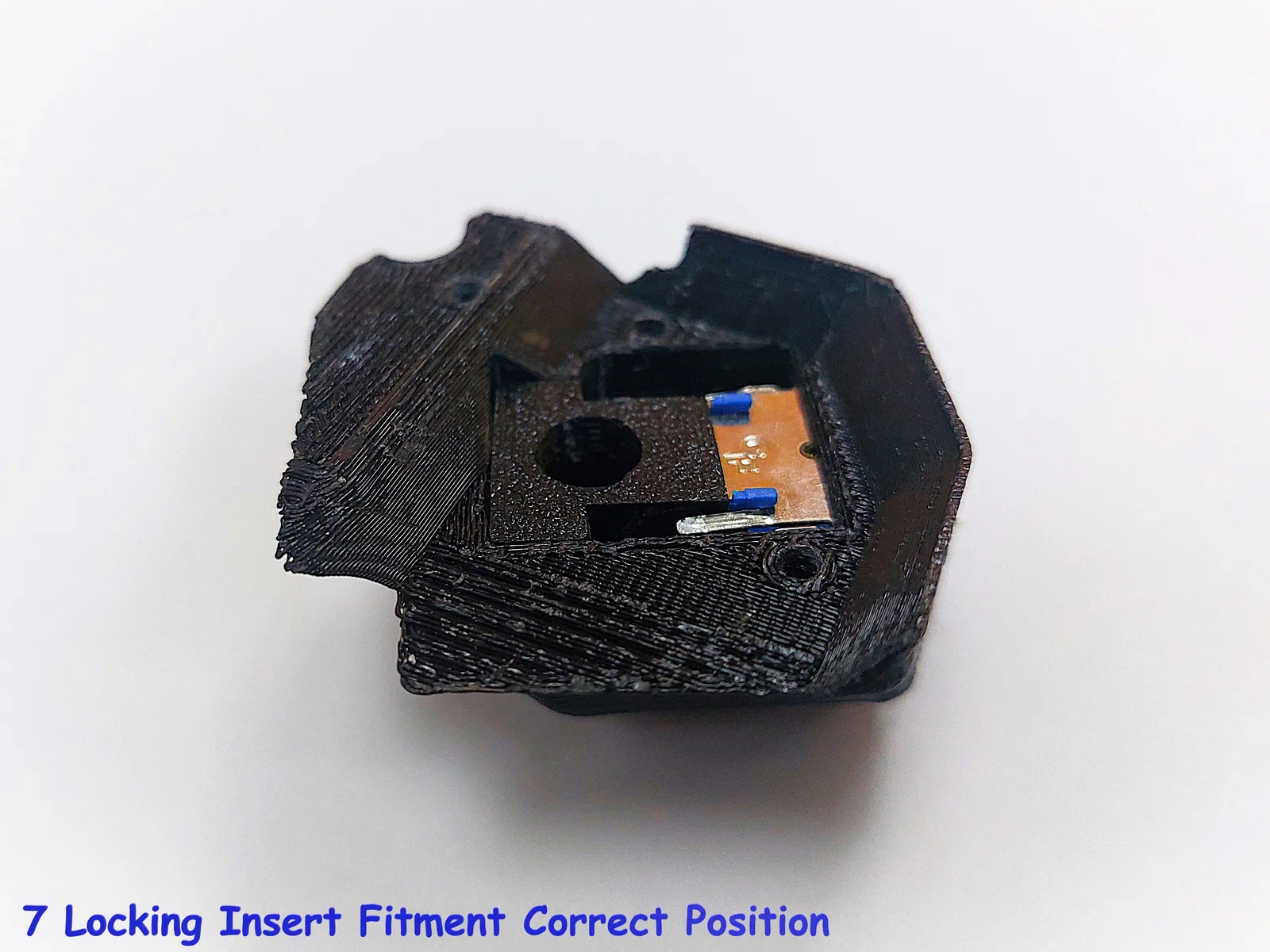

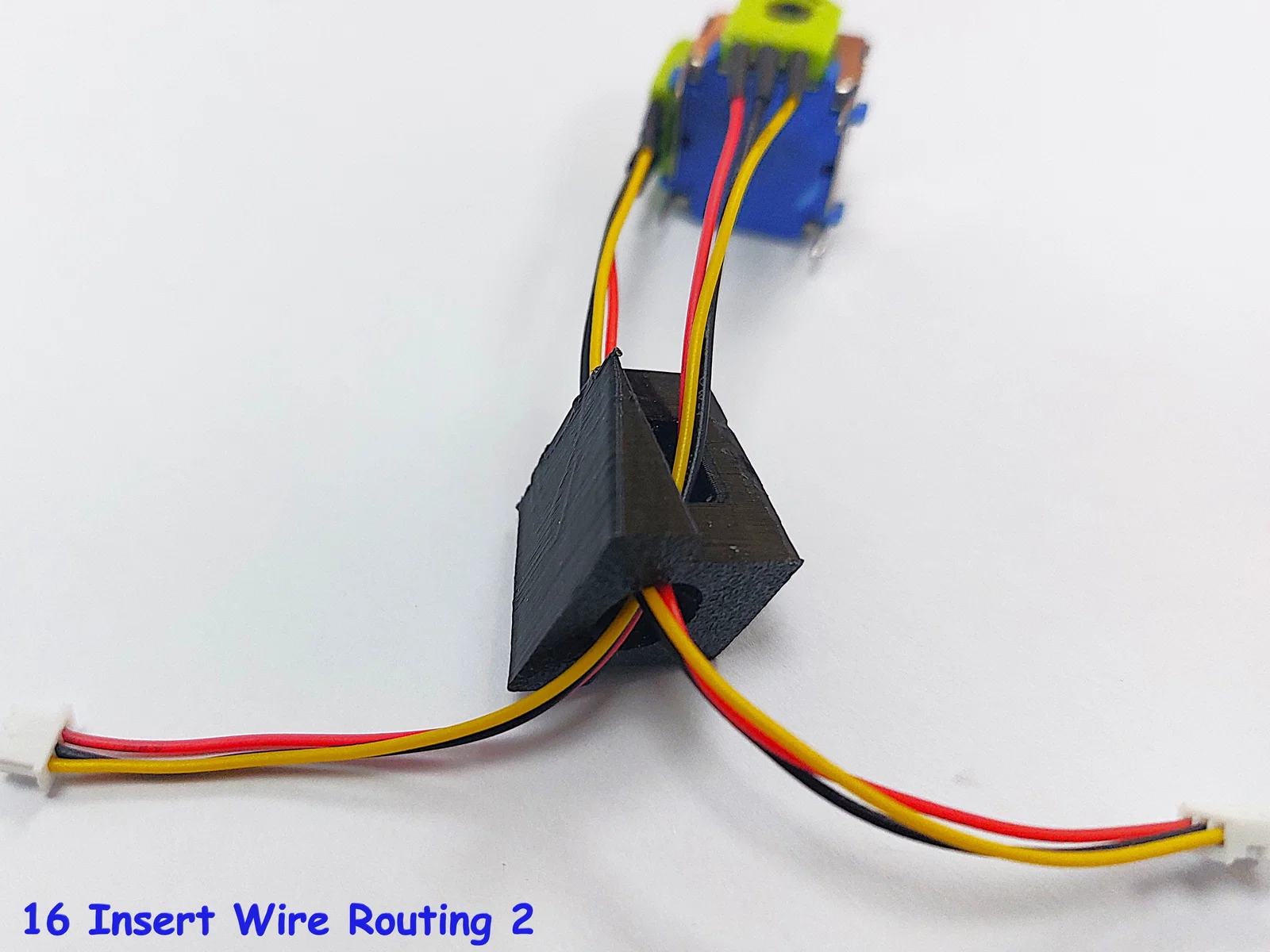

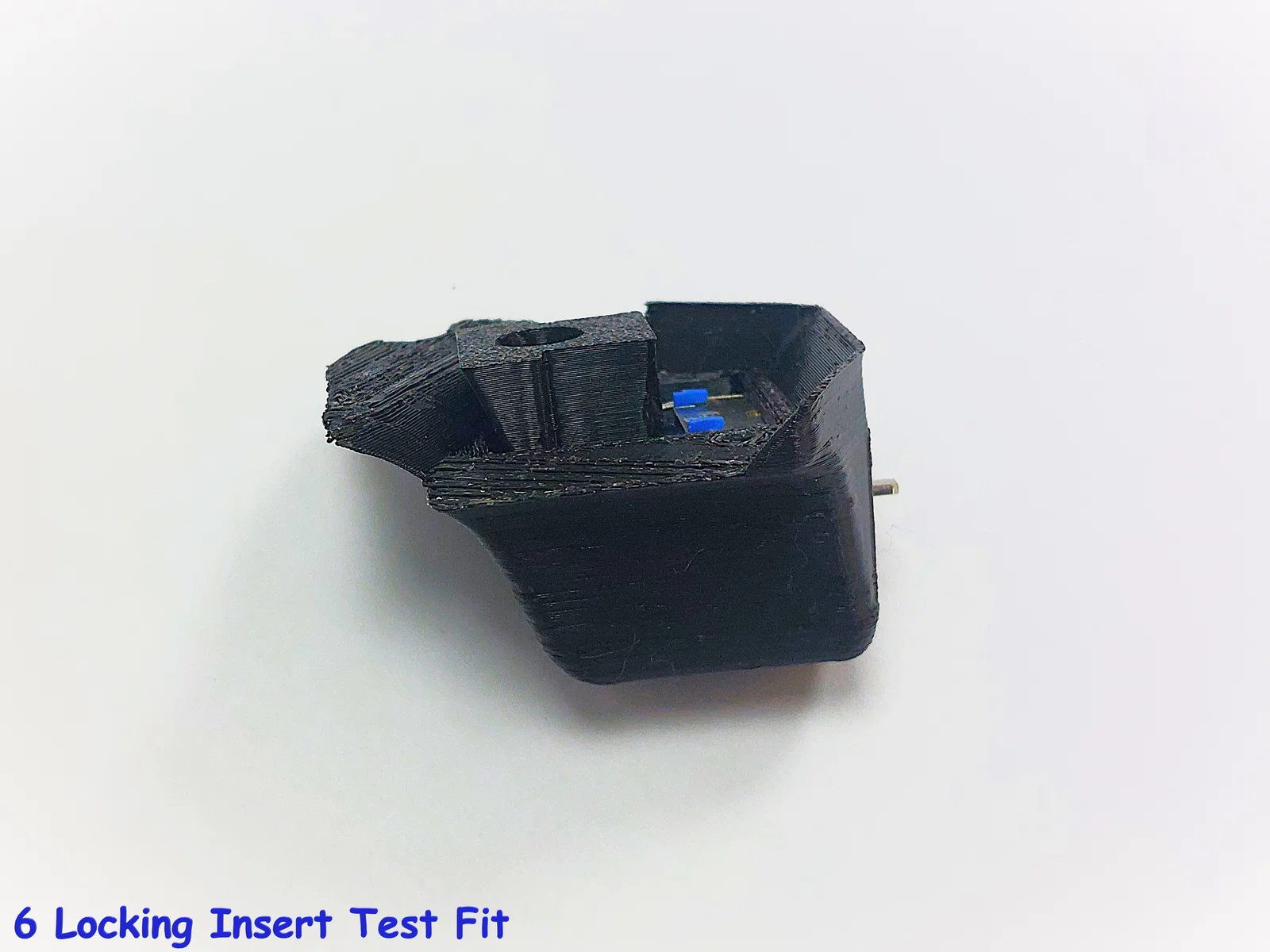

- Gimbal Locking Insert (Chốt khóa)

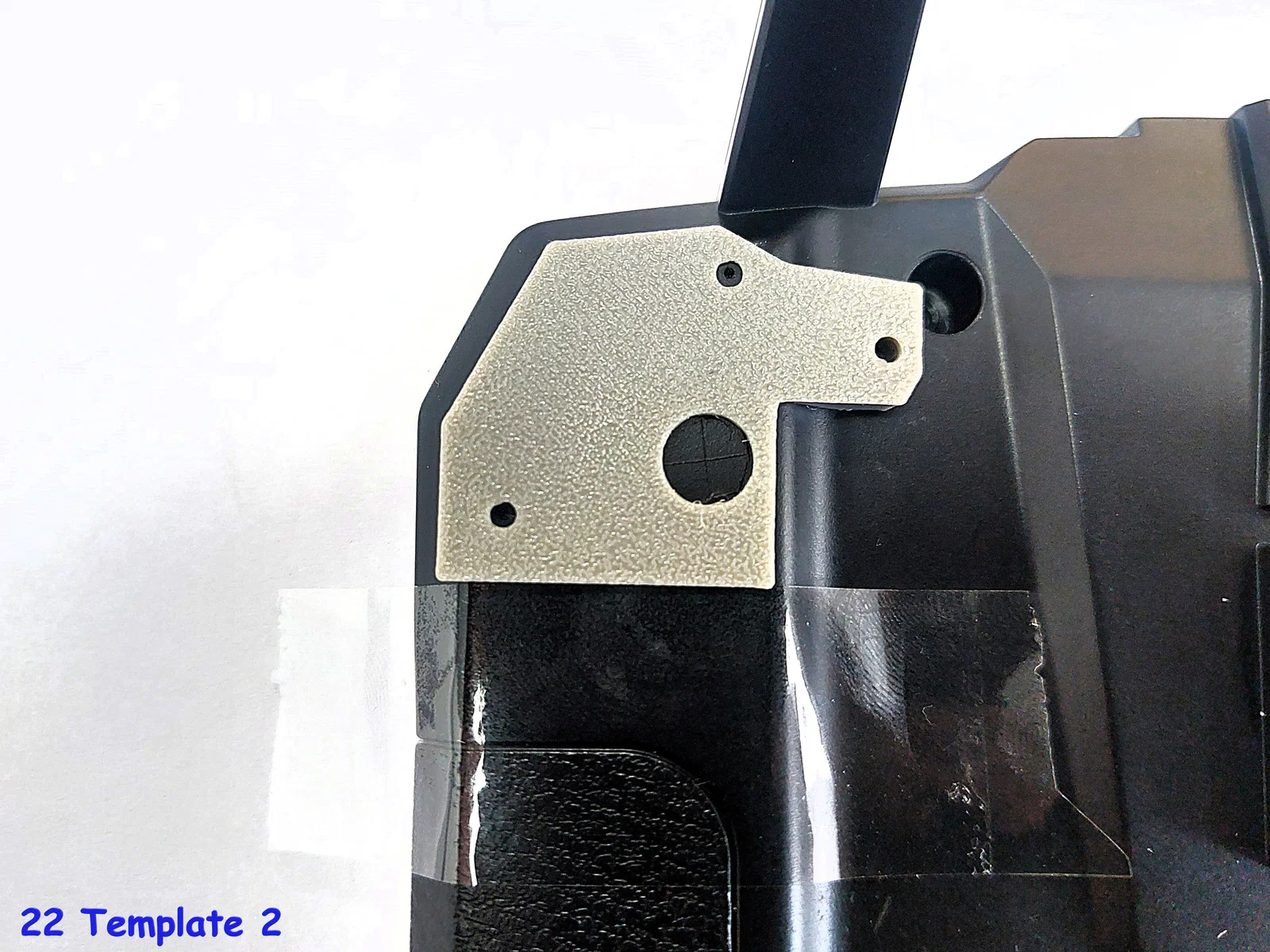

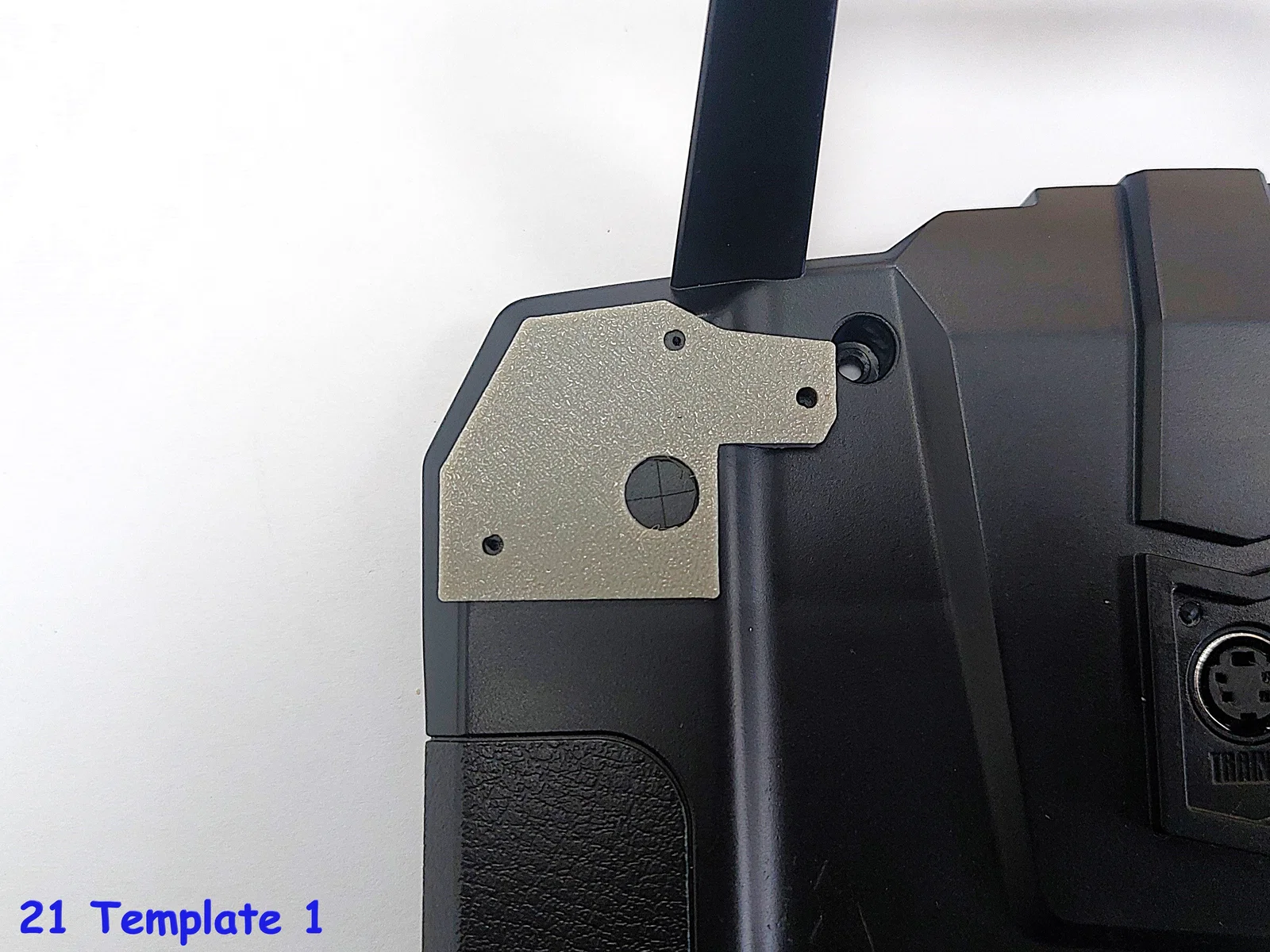

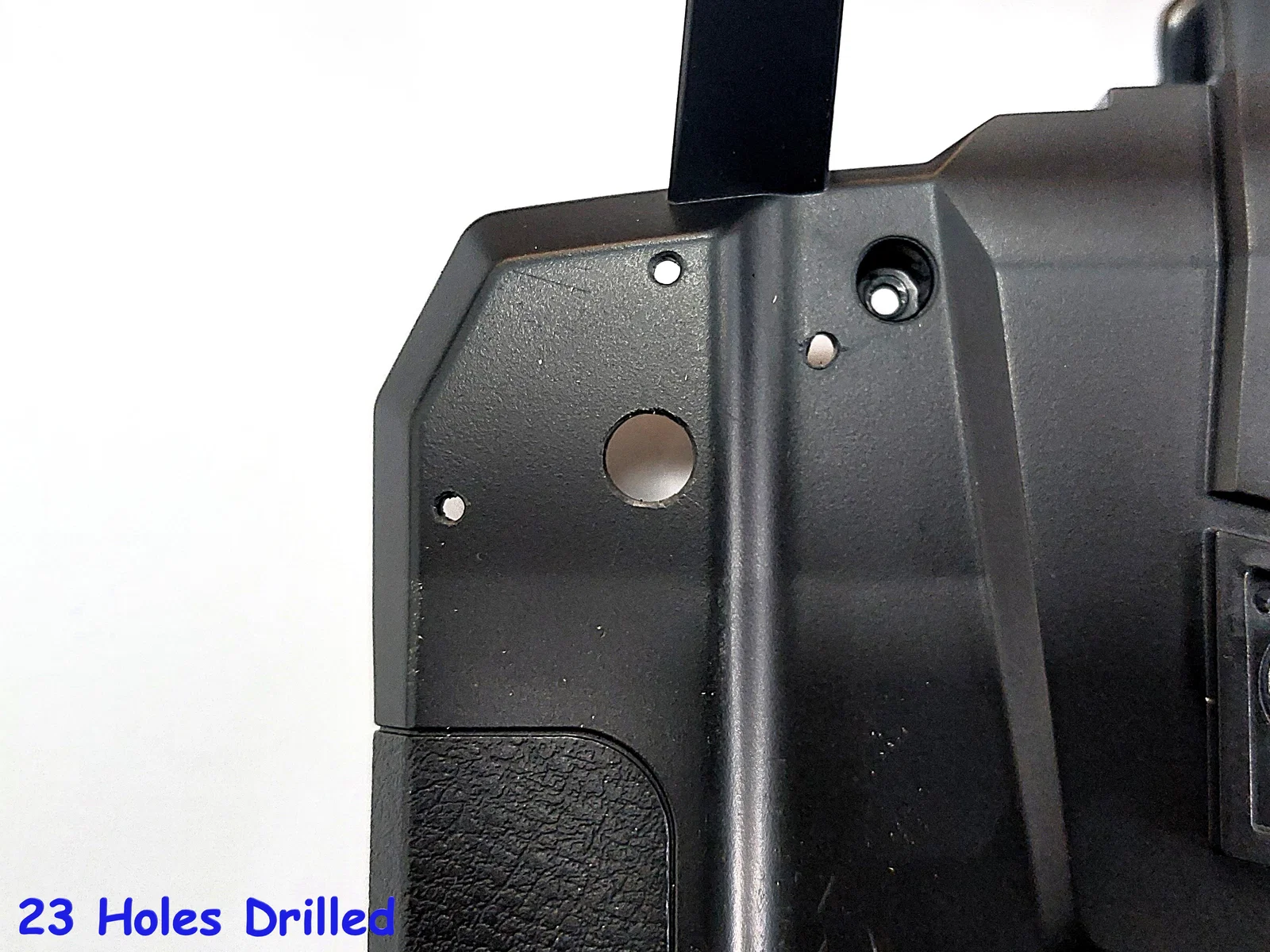

- Gimbal Mounting Hole Template (Khuôn lấy dấu lỗ khoan)

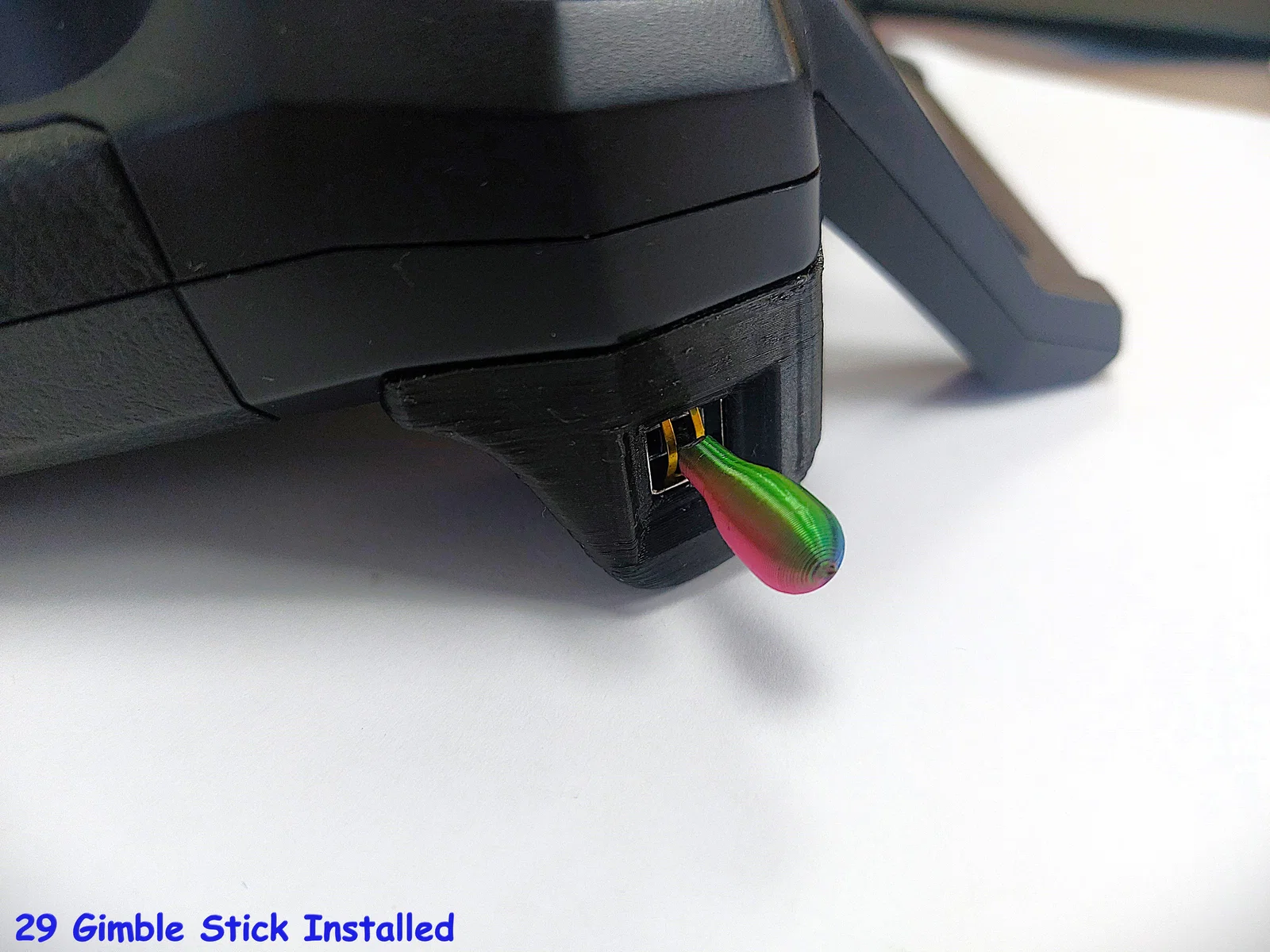

- Gimbal Stick (Cần điều khiển)
Mình là một người đam mê thiết kế và luôn muốn hoàn thiện các sản phẩm của mình, vì vậy mọi ý kiến đóng góp hay lời khuyên của mọi người đều rất đáng quý! Cảm ơn các bạn đã đọc hướng dẫn và chúc các bạn làm đồ vui vẻ!
Happy Printing!
