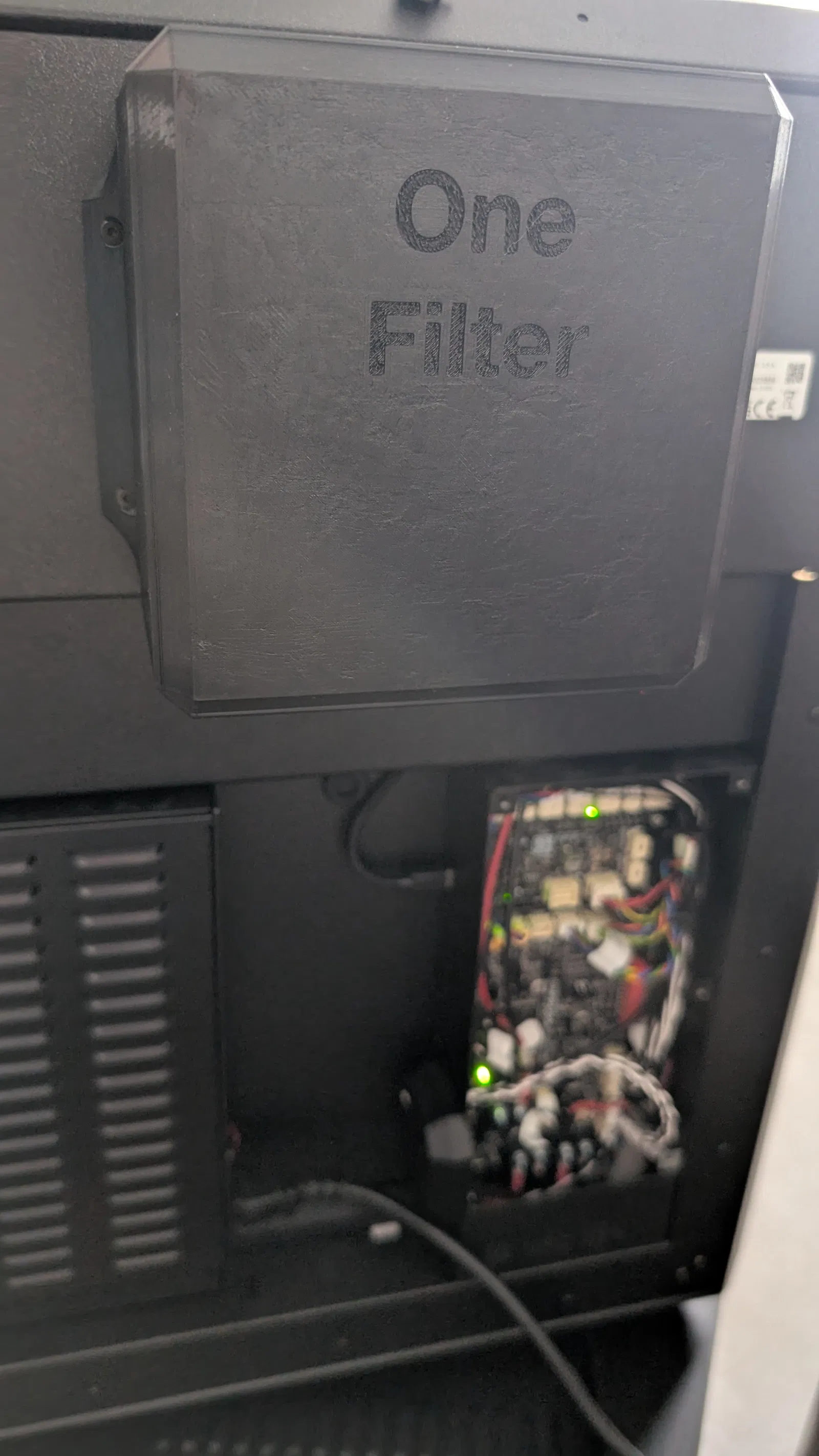

One Filter - Bộ lọc không khí nâng cao cho Core One

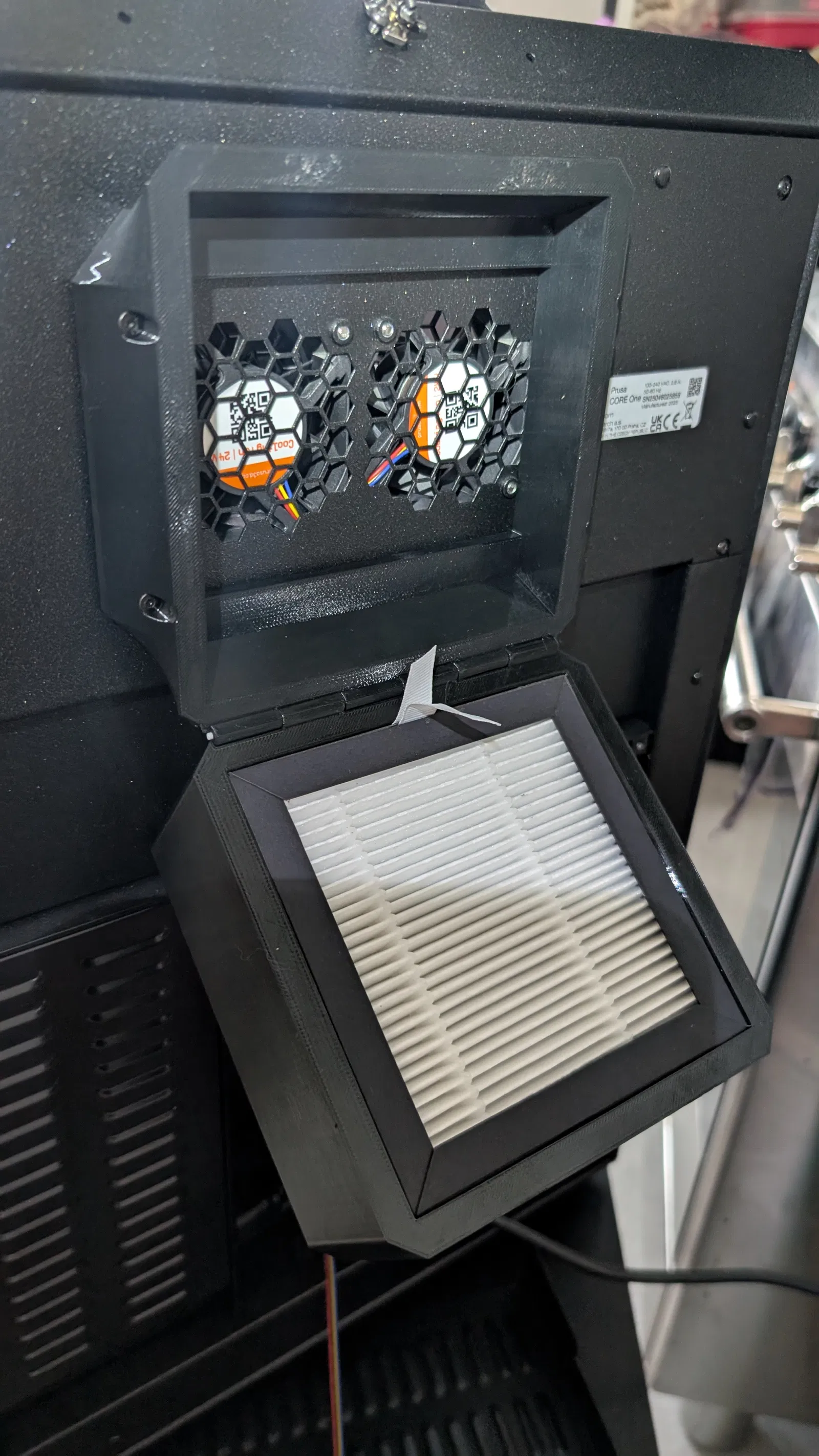

One Filter là bộ lọc HEPA kết hợp than hoạt tính cao cấp dành cho máy in Core One của bạn. Thiết bị này chủ yếu dùng để hỗ trợ in các loại nhựa như ABS, ASA, Nylon và các sợi in có hàm lượng VOC cao.

Hiện tại, mình đang dùng mấy loại lọc 120x120 giá rẻ từ AliExpress (cùng kích thước với lọc zin của Prusa). Mình cũng đang trong quá trình chế tạo một bộ cảm biến đo VOC / hạt bụi, và có lẽ sẽ nâng cấp lên loại lọc Zotra one như một vài mô tả của các bộ lọc DIY khác.

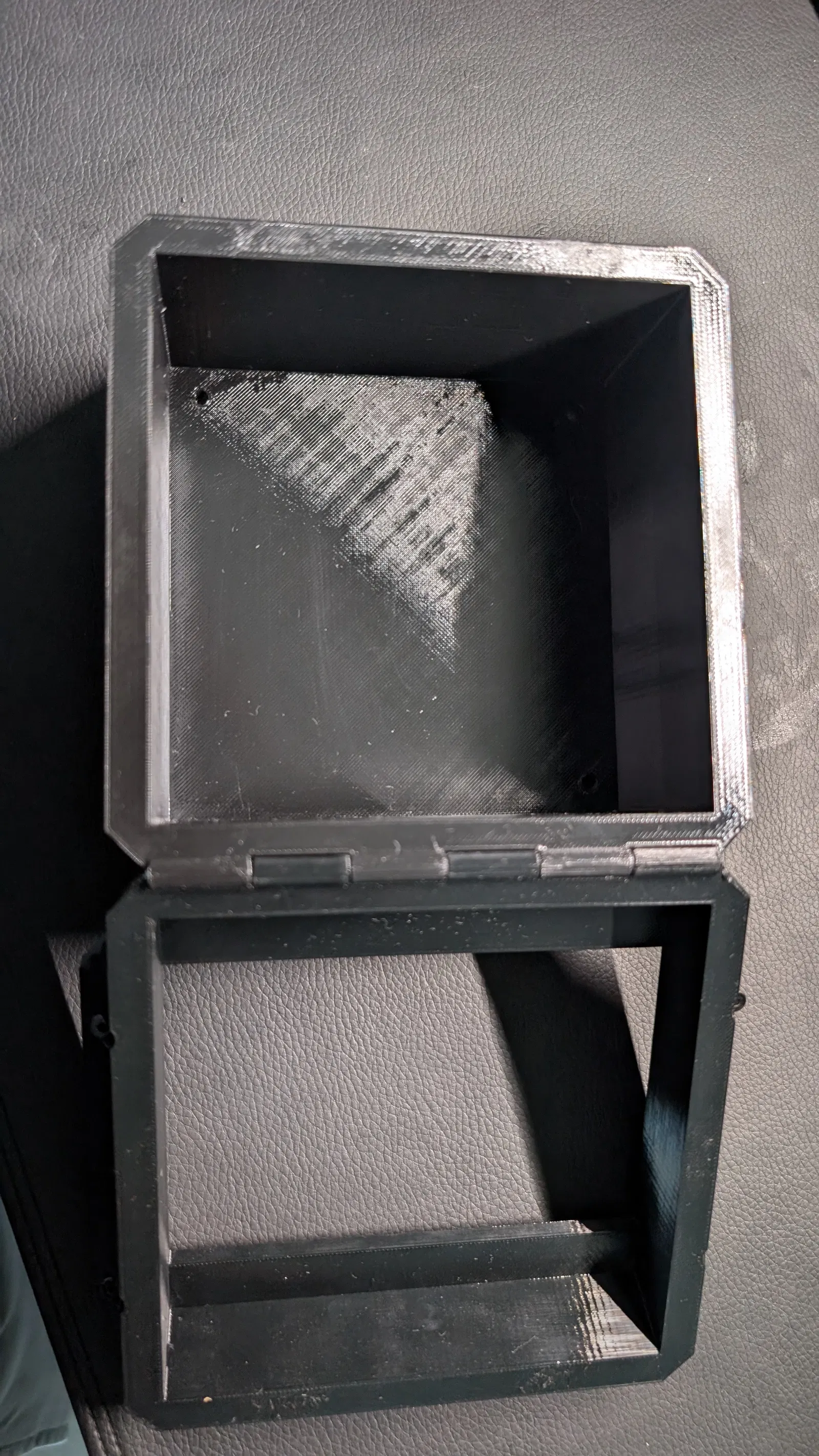

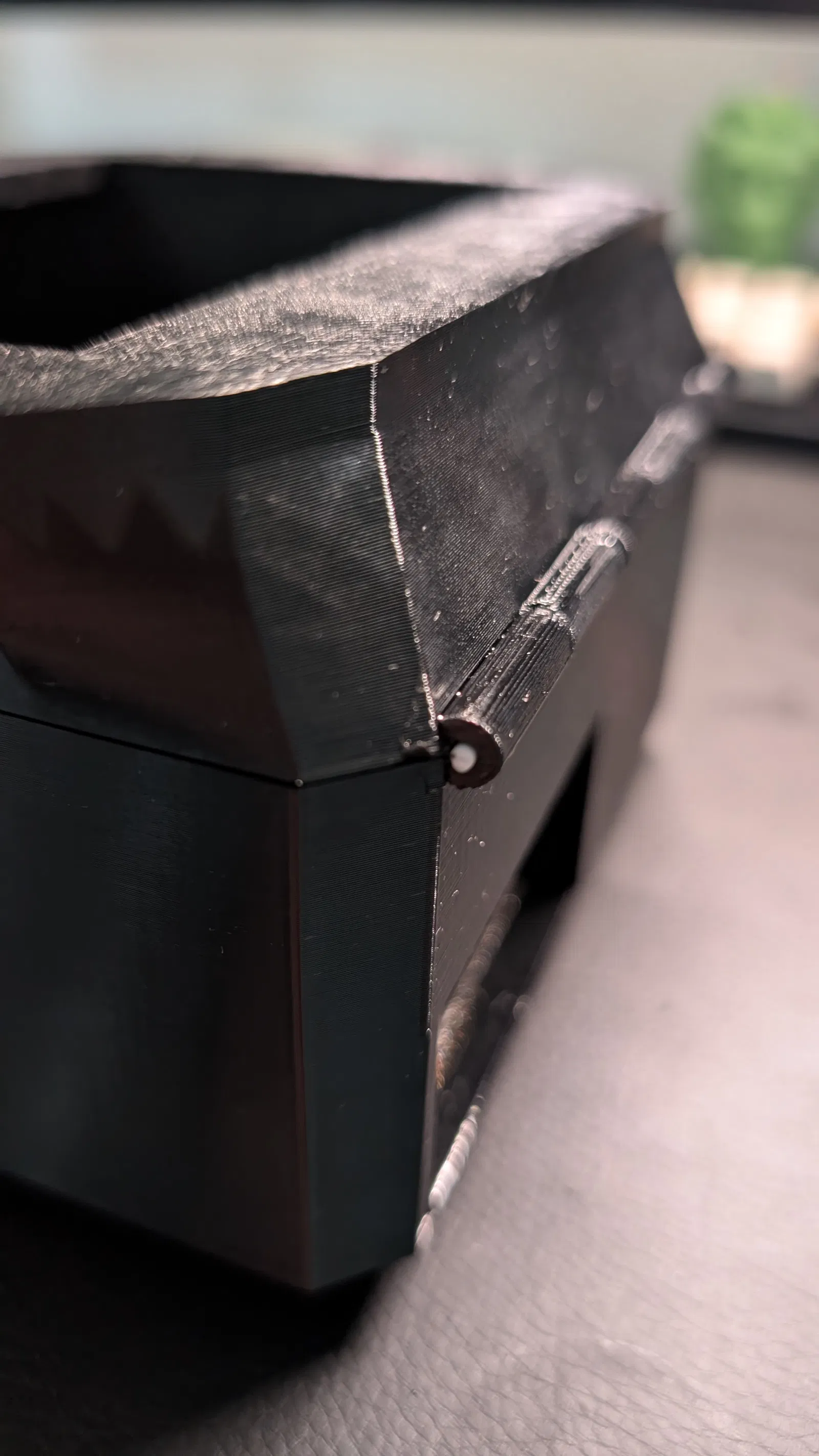

Mình thiết kế phần này để bạn có thể mở ra dễ dàng nếu muốn tăng lưu lượng gió, tuy nhiên có vẻ như chỉ cần lắp mỗi bộ lọc thôi là gió đã lưu thông rất tốt rồi. Ngoài ra, phần bản lề cũng được thiết kế để sử dụng chính đoạn filament 1.75mm làm chốt xoay.

Hướng dẫn lắp đặt

Danh sách vật tư (BOM)

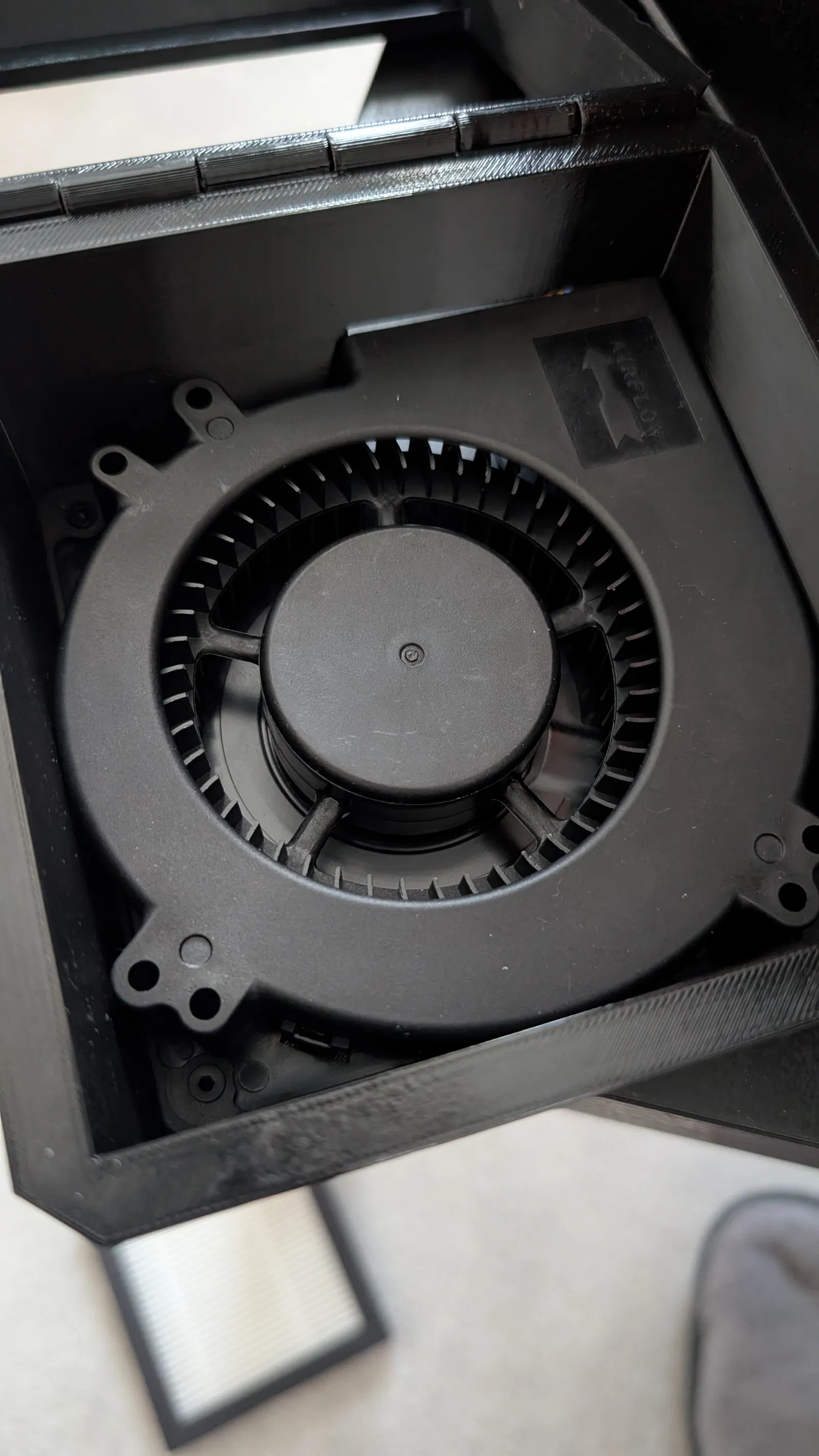

• 1 x Quạt ly tâm áp suất cao https://fr.aliexpress.com/item/1005007227493977.html?spm=a2g0o.order_list.order_list_main.94.103e1802vM1tso&gatewayAdapt=glo2fra

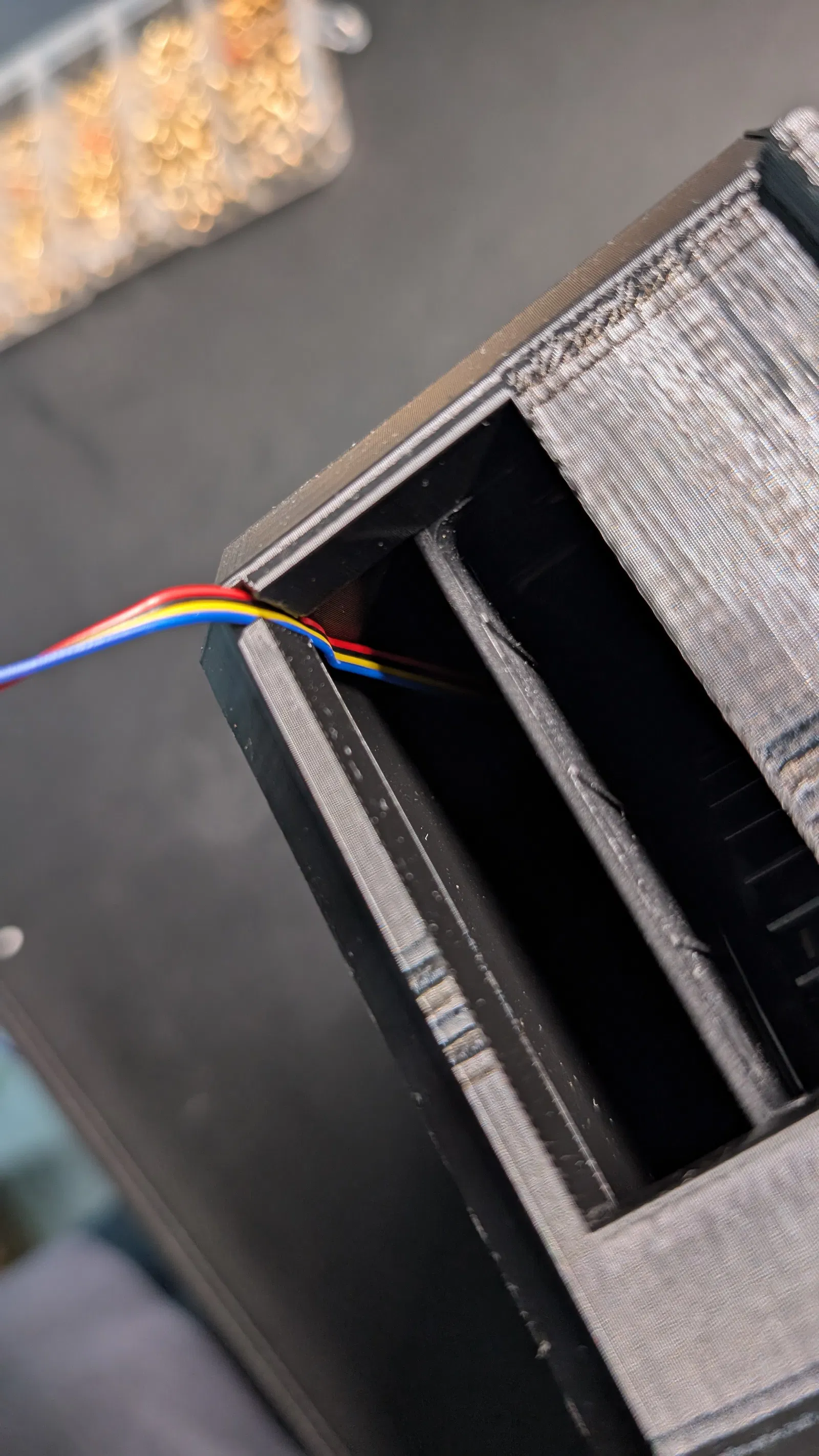

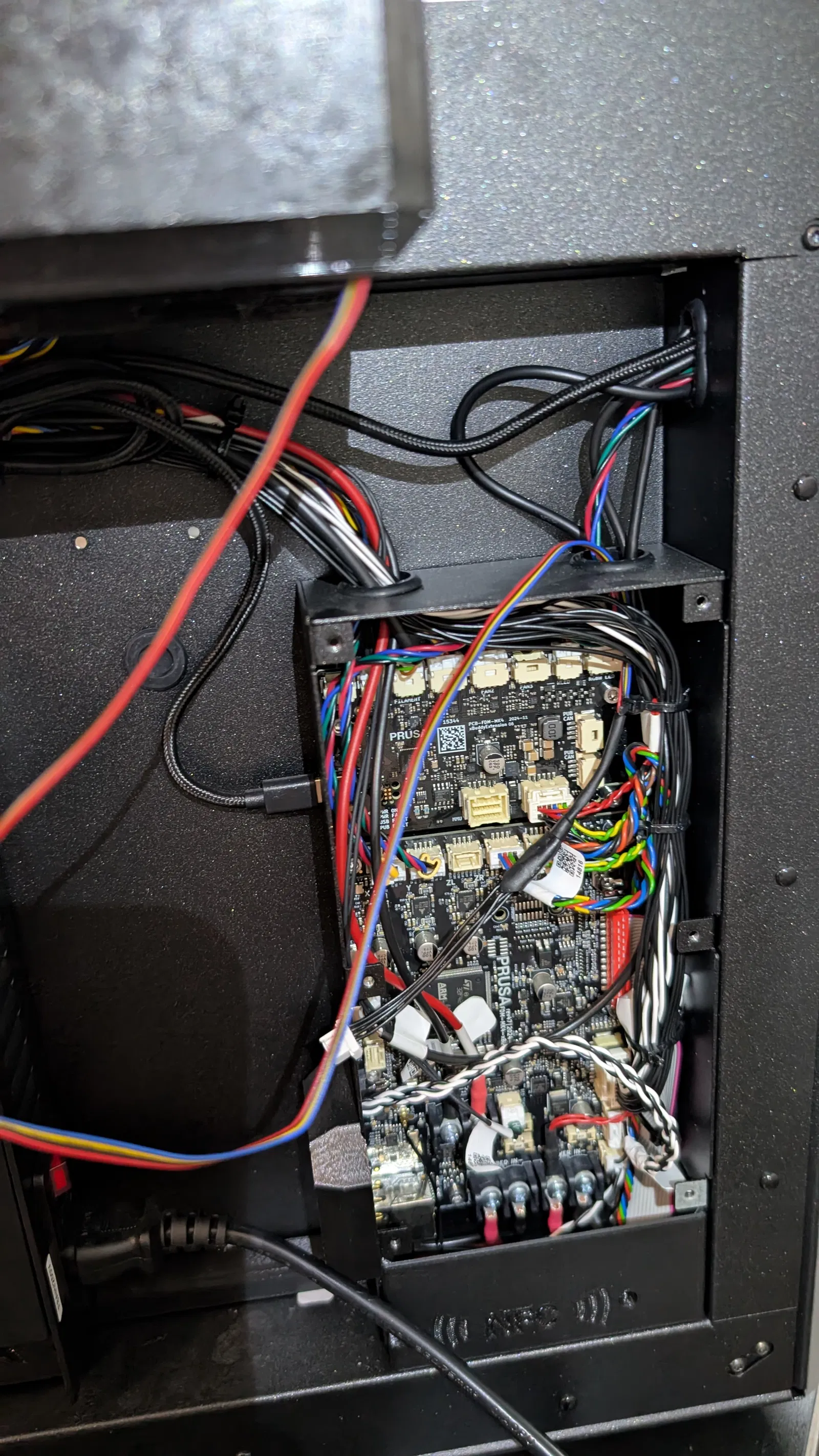

• 1 x Đầu nối MOLEX ClickMate 4 chân để kết nối quạt vào máy in https://www.digikey.fr/fr/products/detail/molex/0151350402/6833473

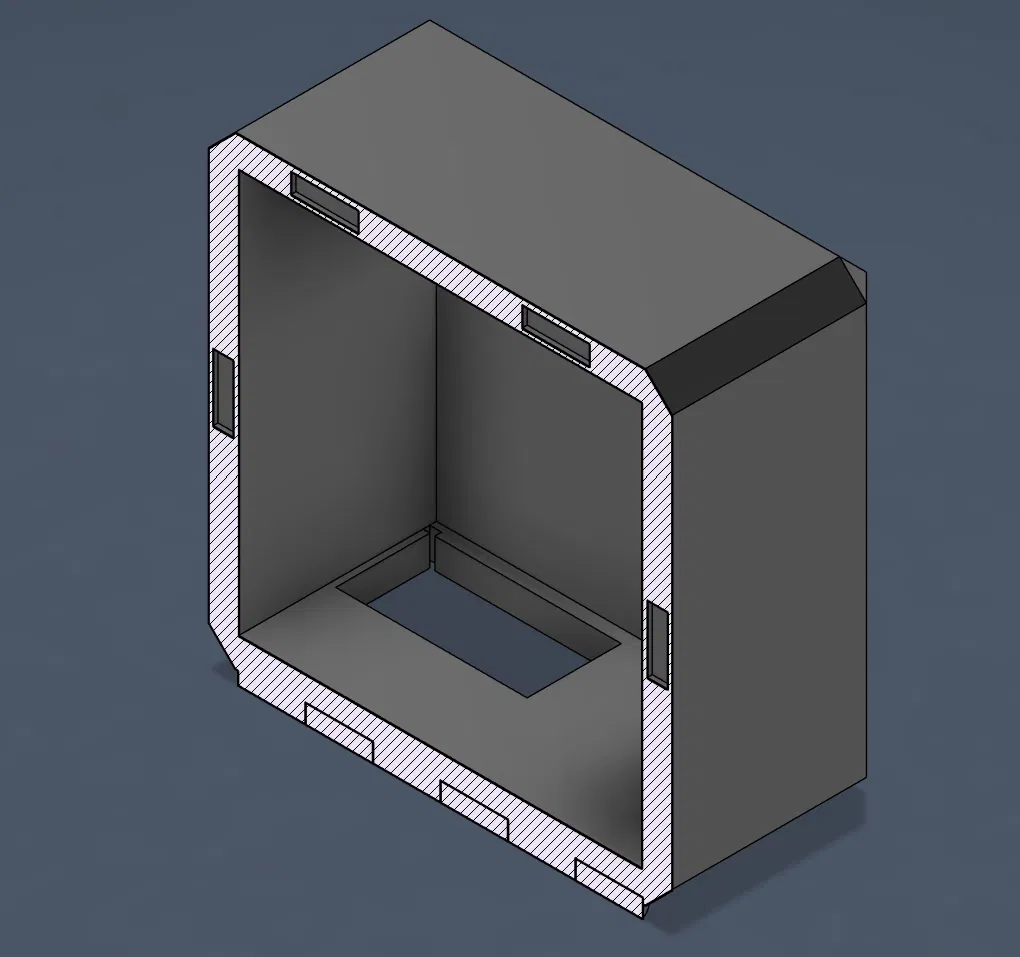

• 8 x Nam châm Neodymium 20x6x2 https://fr.aliexpress.com/item/1005005995763954.html?spm=a2g0o.order_list.order_list_main.481.103e1802vM1tso&gatewayAdapt=glo2fra
• 4 x Vít M3 x 18 để cố định phần giá đỡ vào máy in
• 3 x Vít M3 x 8 để cố định quạt vào vỏ máy

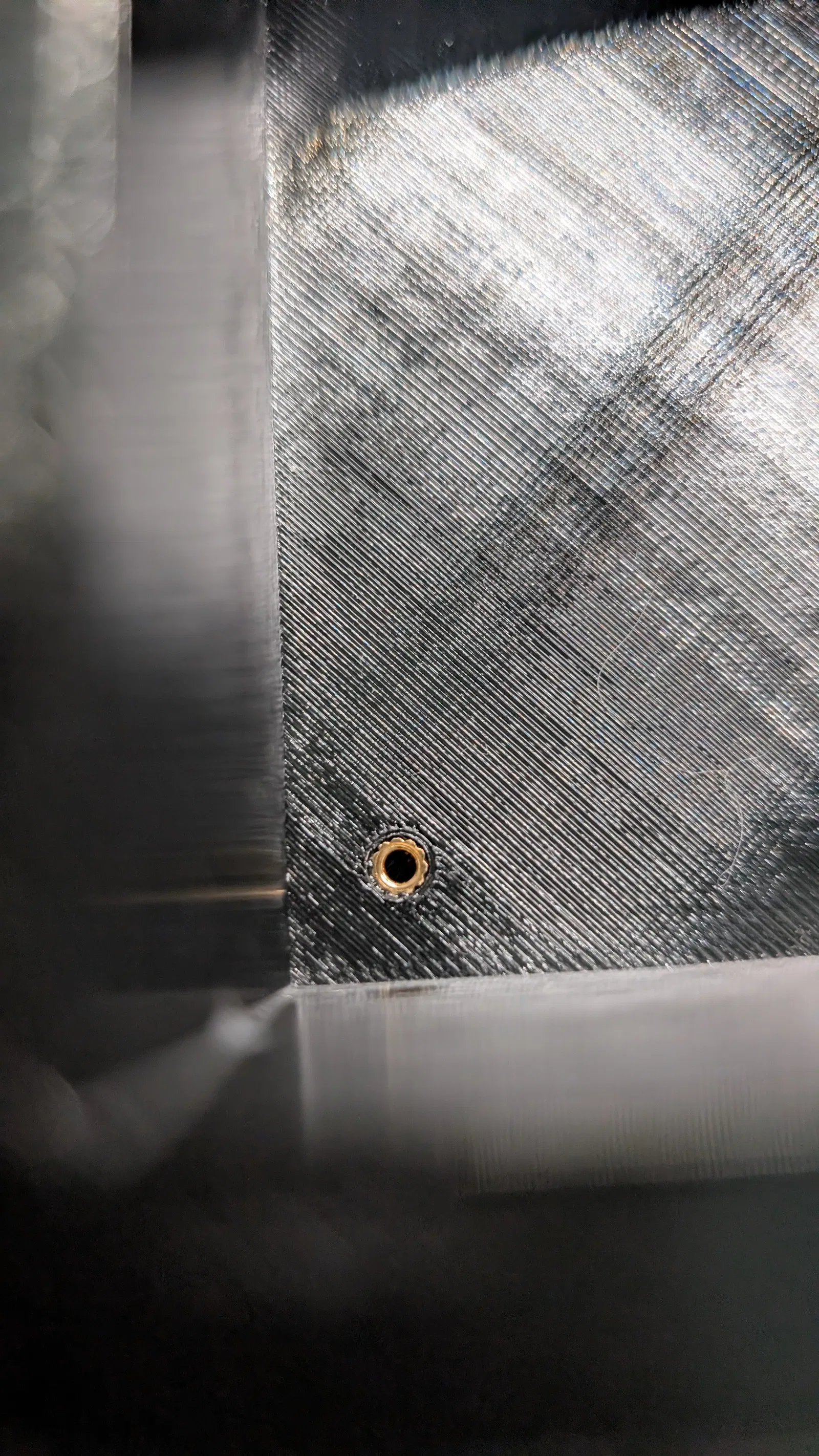

• 3 x Heat insert M3 x 5 để lắp giữa quạt và vỏ

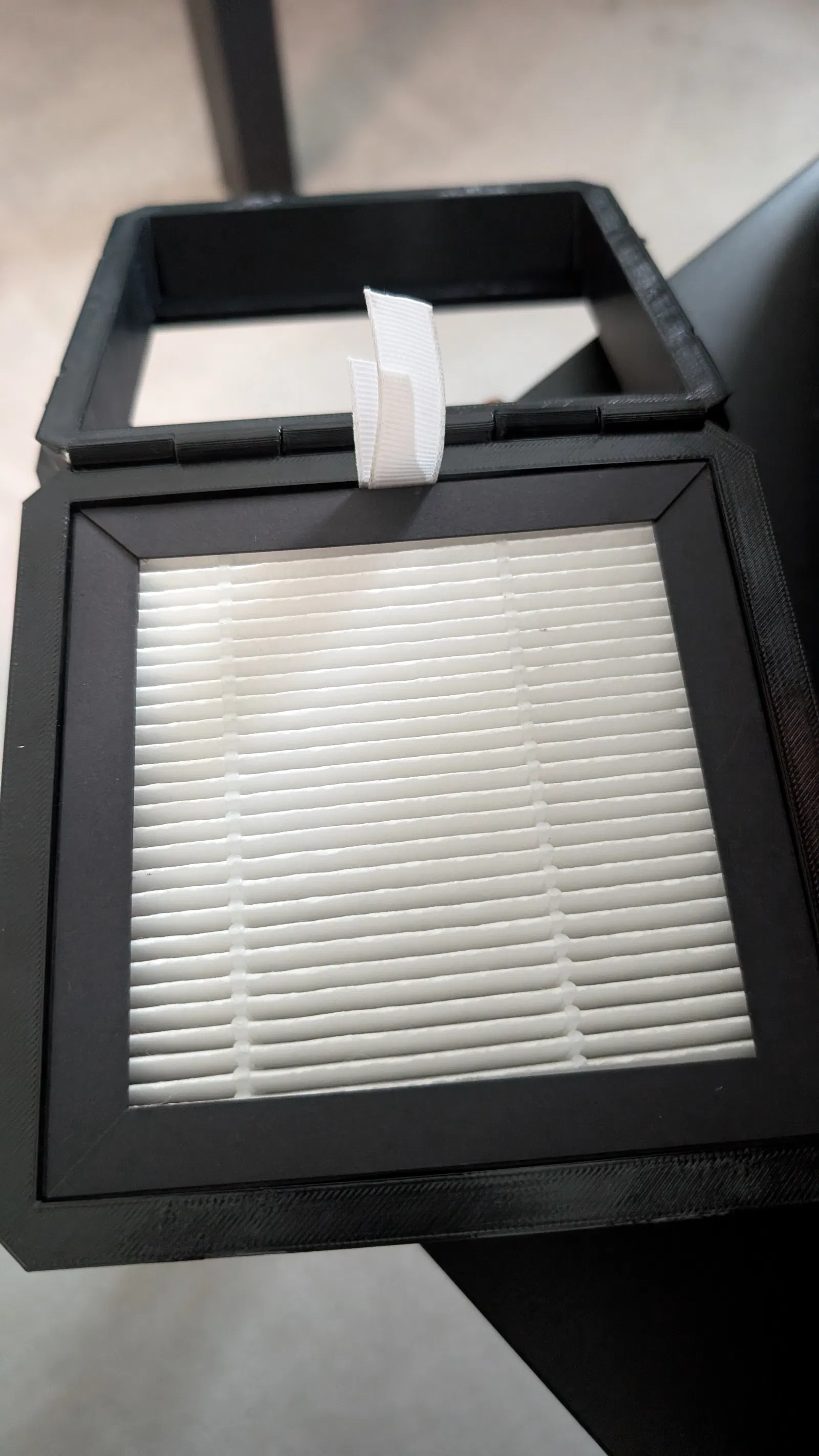

Bộ lọc 120x120 mình đã sử dụng (không chắc lắm về hiệu suất lọc): https://fr.aliexpress.com/item/1005003625560685.html?spm=a2g0o.order_list.order_list_main.46.103e1802vM1tso&gatewayAdapt=glo2fra

Mình khuyên bạn nên in bằng nhựa PETG với preset structural 0.20mm.

Dừng in để đặt nam châm 🧲

• Bộ lọc + quạt: Layer 333 (chiều cao lớp 0.20mm) hoặc 66.6mm
• Giá đỡ nam châm: Layer 123 (chiều cao lớp 0.20mm) hoặc 24.60mm

⚠ ĐỪNG QUÊN KIỂM TRA CỰC TỪ TÍNH 🧭

Với nam châm N52, lực hút cực kỳ mạnh và cảm giác khớp nối rất đã tay.
