Cốc anemometer 75mm với thiết kế cải tiến

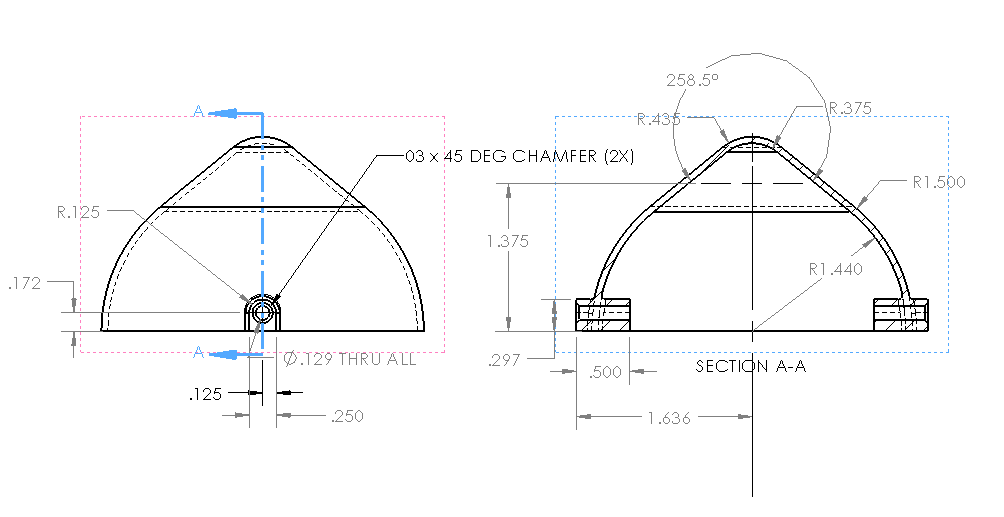

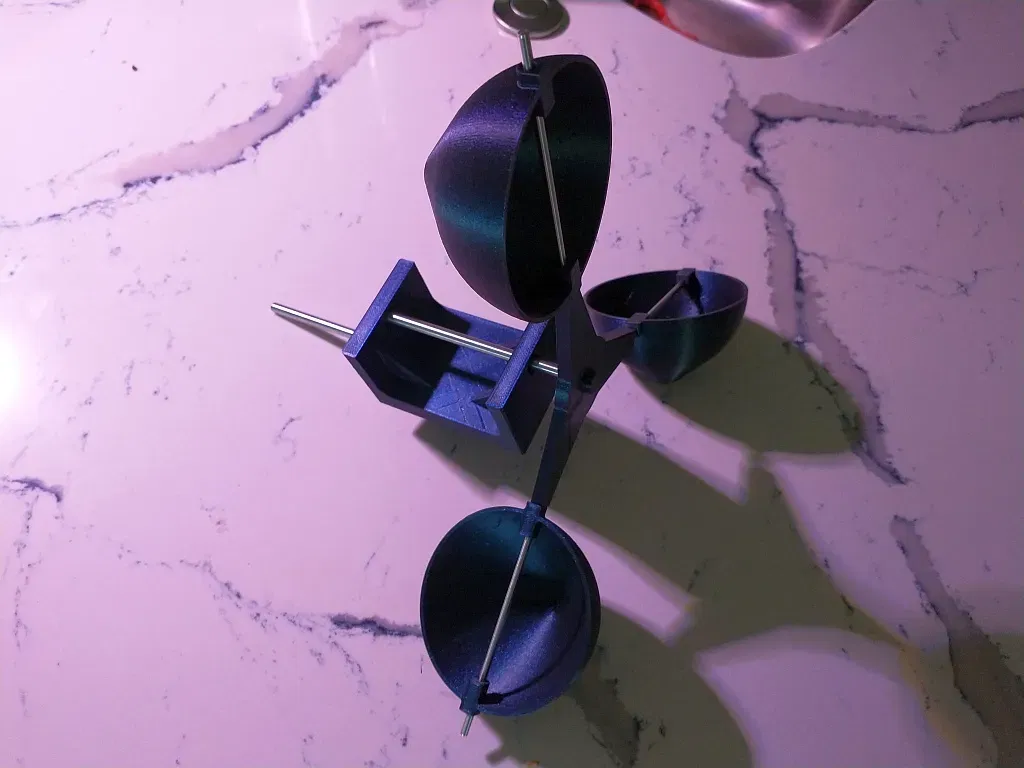

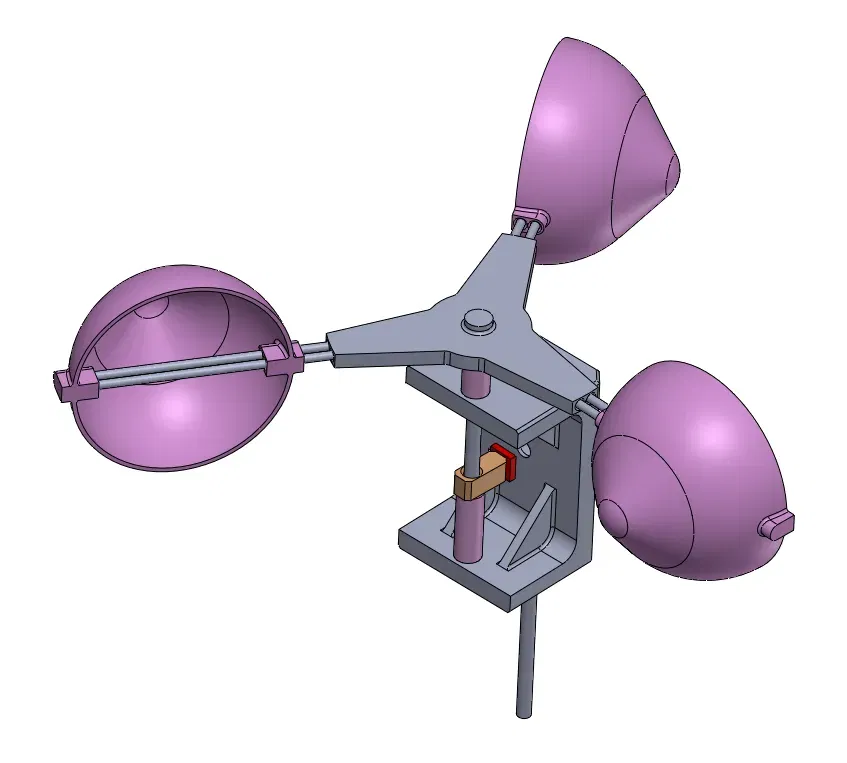

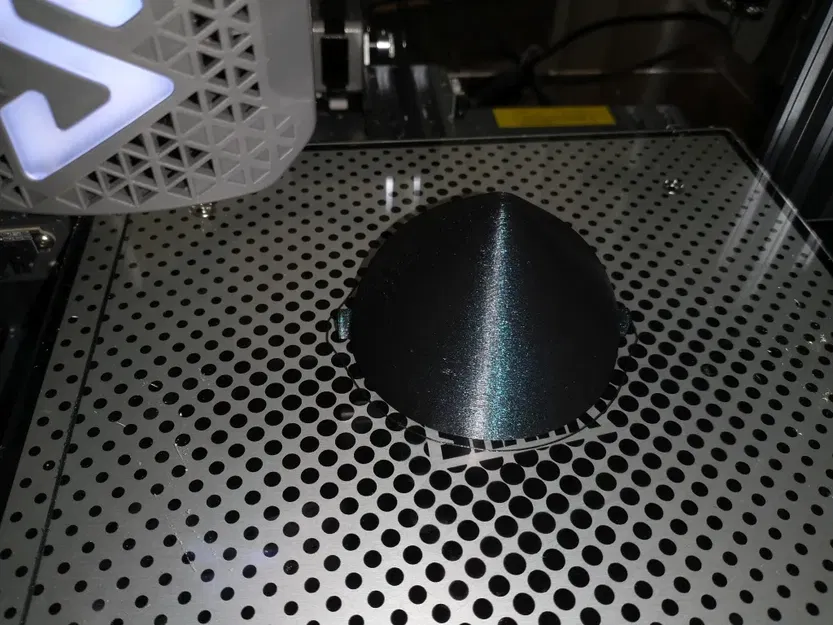

Các lỗ được thiết kế cho sáu chốt dowel 3mm. Mẫu được hiển thị đã được in trên máy in Lottmax Shark V3 (tôi rất thích máy in này) với độ phân giải 0.15 và 30% độ đặc sau khi được cắt trong eSlicer. Sau khi xây dựng một nguyên mẫu cơ khí, tôi đã quyết định mỗi cốc sẽ có một cặp lỗ và chốt 3mm để ổn định và vì thật khó để liên kết với một chốt 3mm đơn lẻ. Tôi cũng đã bịt kín các đầu xa của các lỗ cốc để chất kết dính chỉ cần thiết giữa các ray và hub. Trục chính sẽ có đường kính 5mm. Đang làm việc để xác định liệu thiết kế có cần ổ bi hay không.

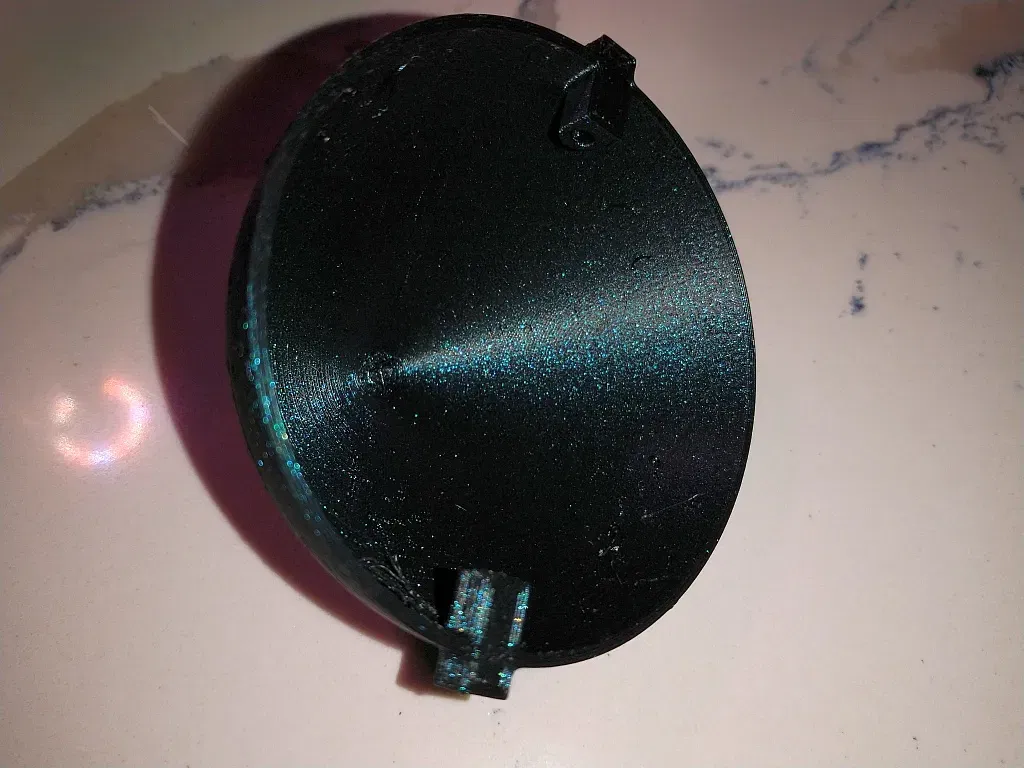

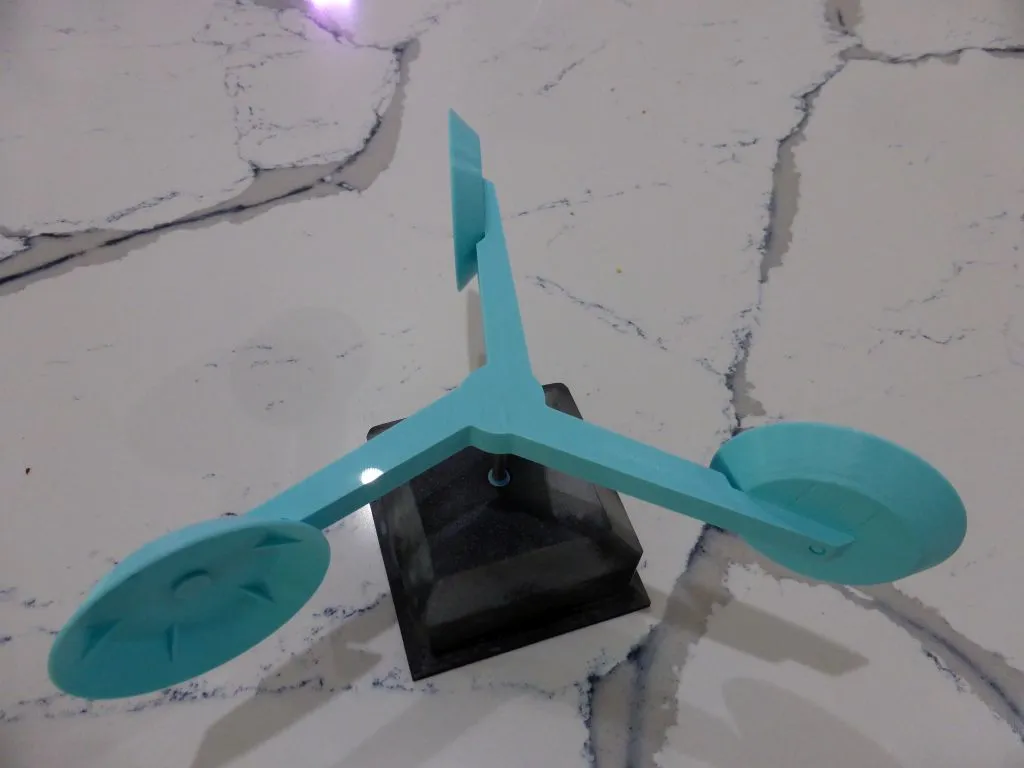

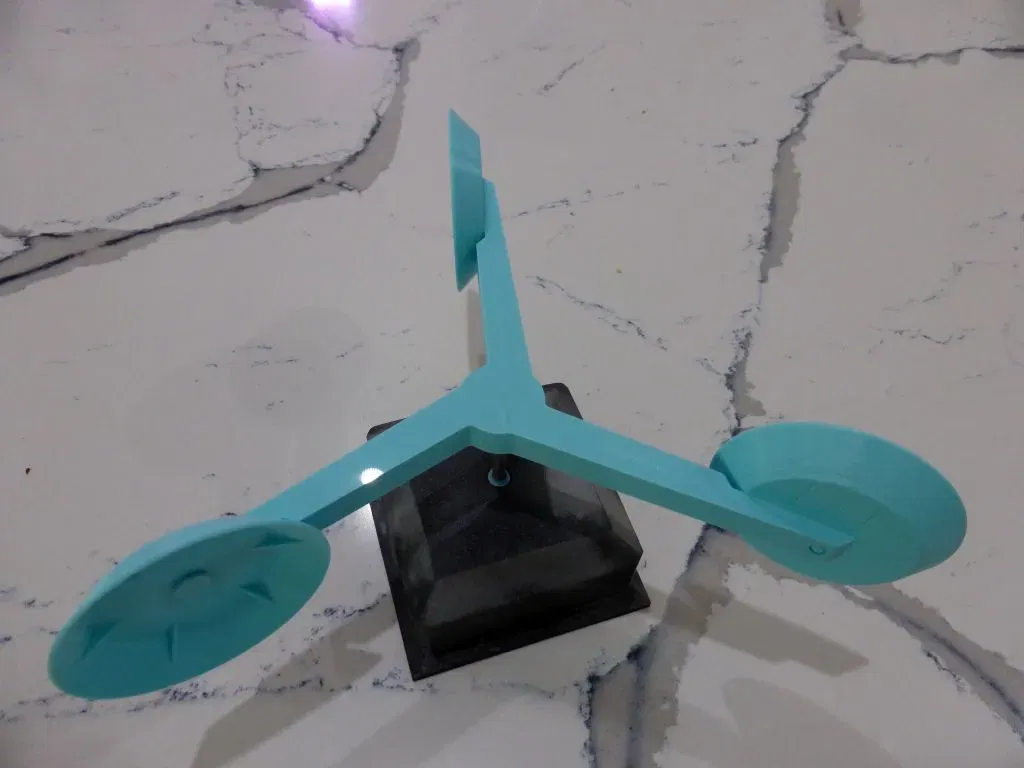

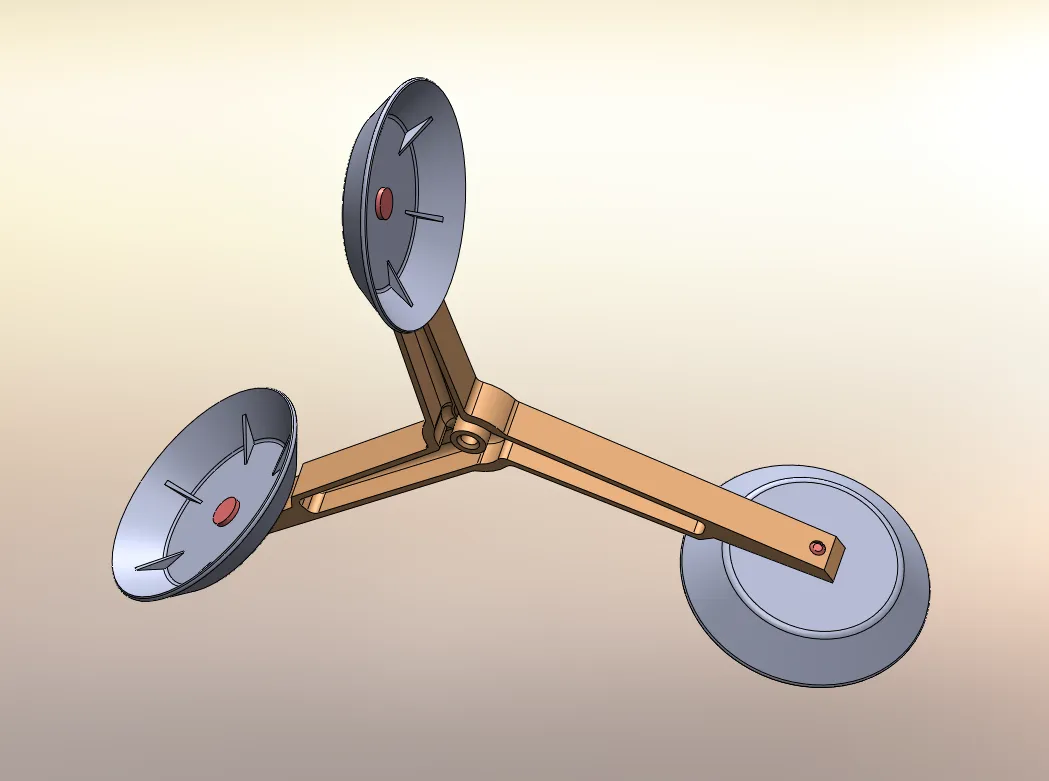

Cập nhật - Tôi đã quyết định rằng tốt hơn là tích hợp các thanh với hub trung tâm & sử dụng các cốc nông hơn được kết nối, thông qua chất kết dính kỵ khí, với các thanh của rotor thông qua các chốt in nhỏ. Việc sử dụng cặp chốt kim loại trên bề mặt của các cốc hóa ra là hoàn toàn không cần thiết và đã thêm nhiều trọng lượng không mong muốn. Thử nghiệm xác nhận rằng cơn gió tối thiểu để bắt đầu quay rotor đã giảm đáng kể.
