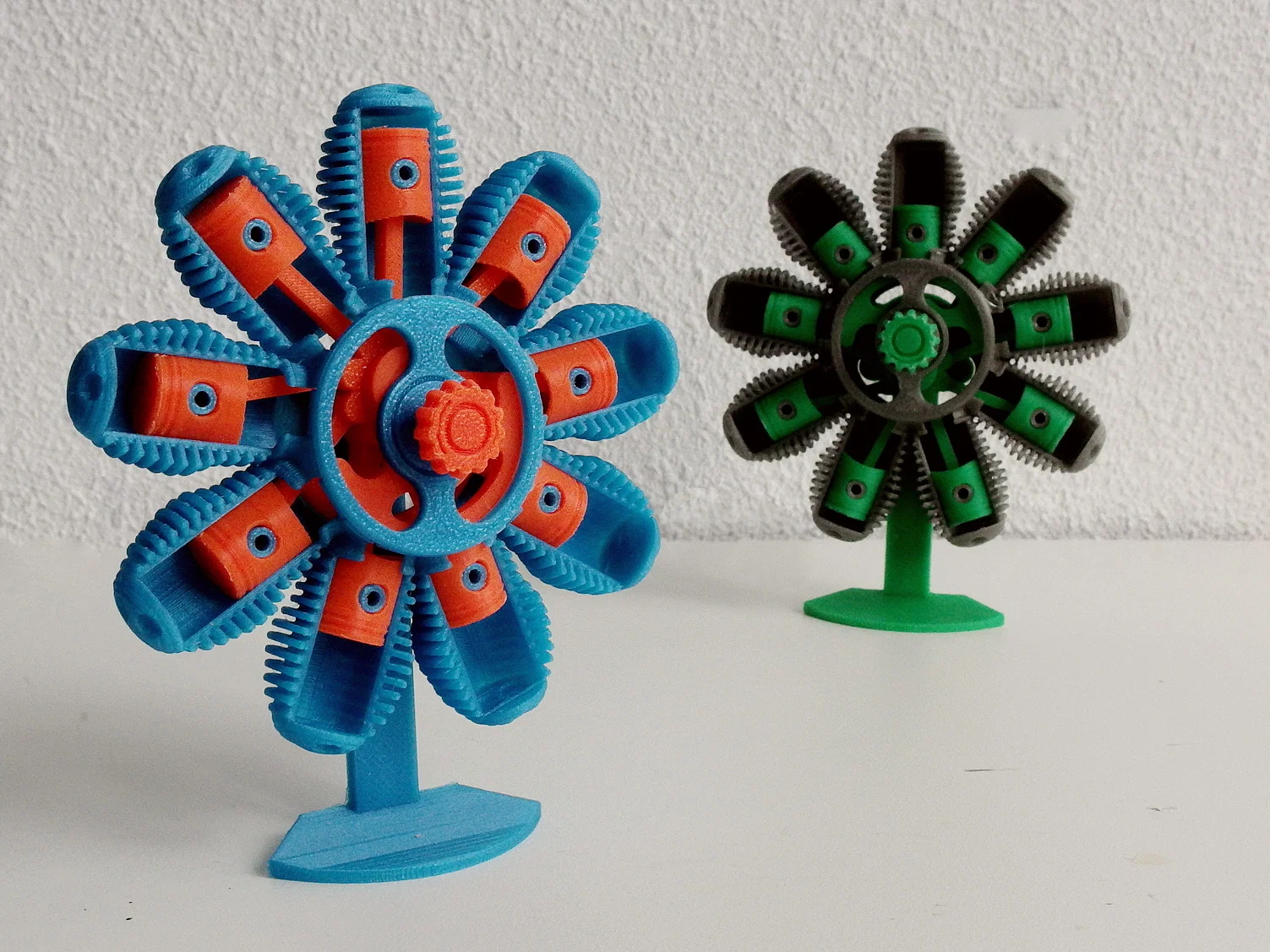

Động cơ radial/rotary là một dạng động cơ đốt trong có các xi-lanh hướng ra ngoài từ một trục khuỷu trung tâm giống như các nan hoa của bánh xe. Khi nhìn từ phía trước, nó trông giống như một ngôi sao cách điệu, nên ở một số ngôn ngữ khác nó còn được gọi là "động cơ ngôi sao".
Cấu hình hình sao này thường được sử dụng cho động cơ máy bay trước khi động cơ turbine khí trở nên phổ biến.
RADIAL: xi-lanh đứng yên, trục khuỷu quay.
ROTARY: xi-lanh quay, trục khuỷu đứng yên.

Bạn có thể tìm thấy mô hình trưng bày kích thước đầy đủ tại đây:

In ấn
Tôi in bằng PLA+, chiều cao lớp 0.16 mm.
Nên dùng loại nhựa có độ bám dính lớp tốt (không chứa kim loại), đặc biệt là cho phần bộ phận thanh truyền chính và thanh truyền phụ (master-and-articulating-rod assembly).
Kích thước: 87 x 88 x 19 mm.
Trọng lượng: 0.04kg.

Lắp ráp

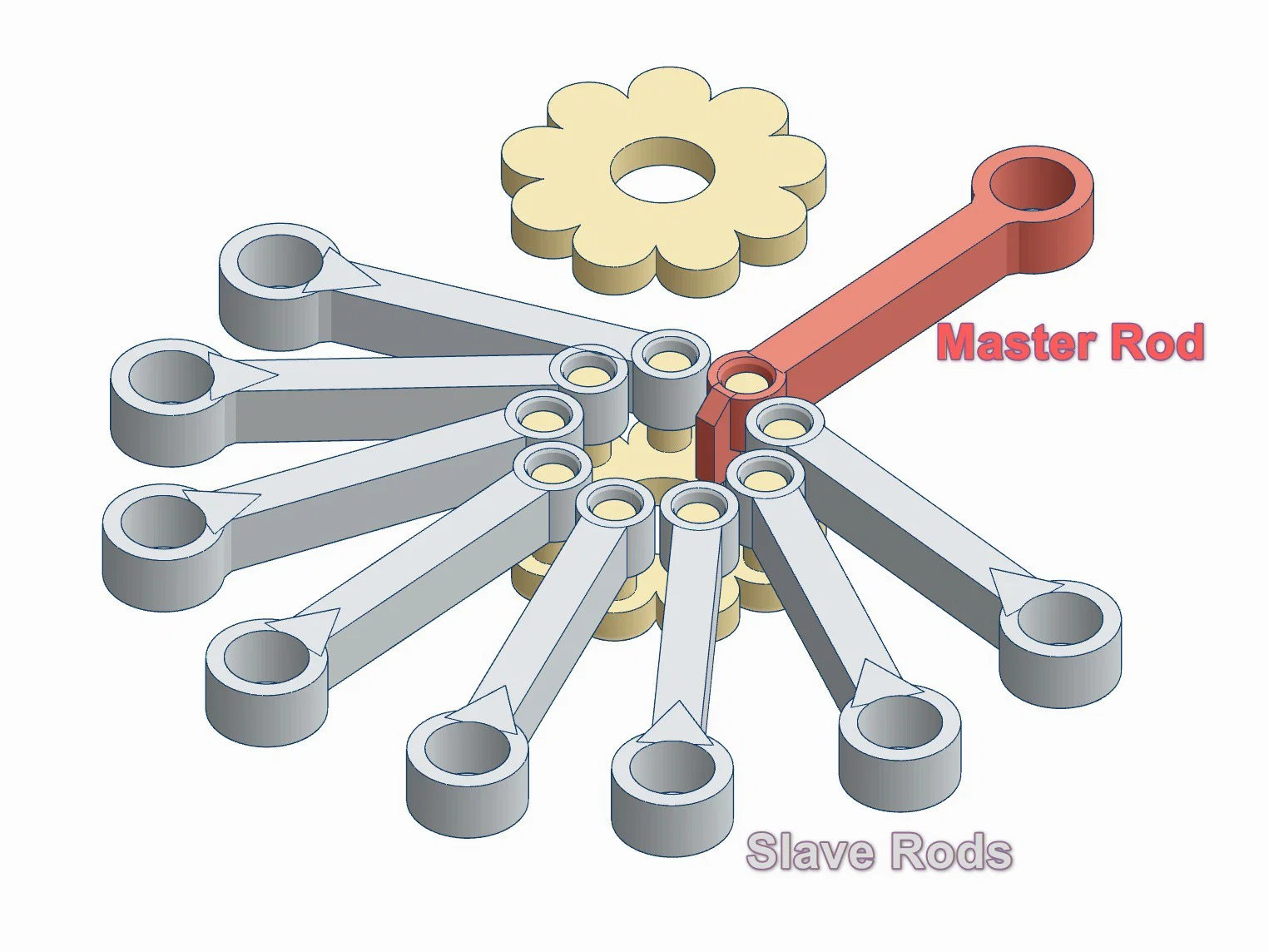

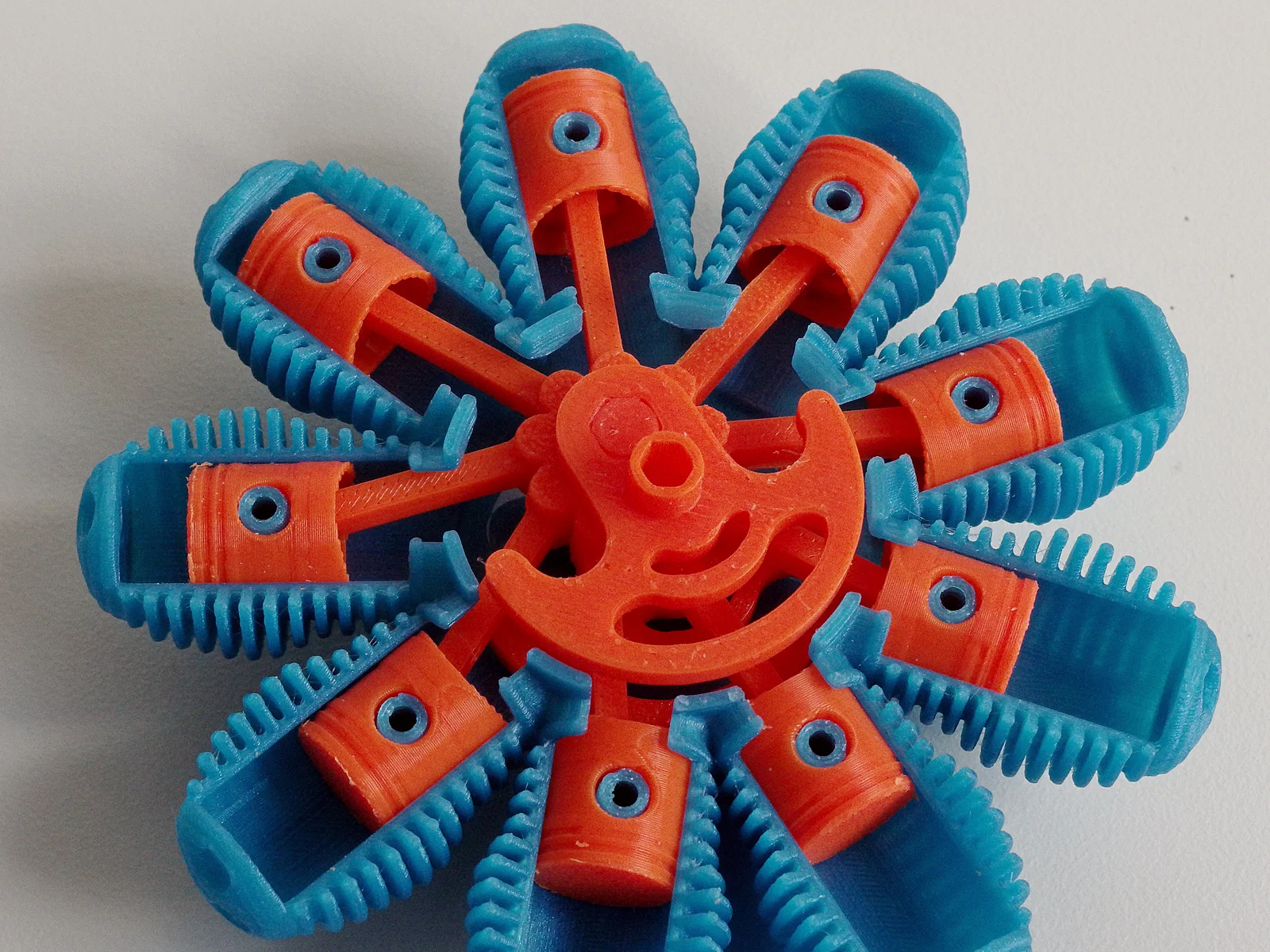

  • Lắp ráp bộ phận thanh truyền chính và thanh truyền phụ (master-and-articulating-rod-assembly) sử dụng thanh truyền chính và các thanh truyền phụ.
  • Sử dụng nhựa có độ bám dính lớp tốt (không chứa kim loại).
  • Dán keo cố định thanh truyền chính.

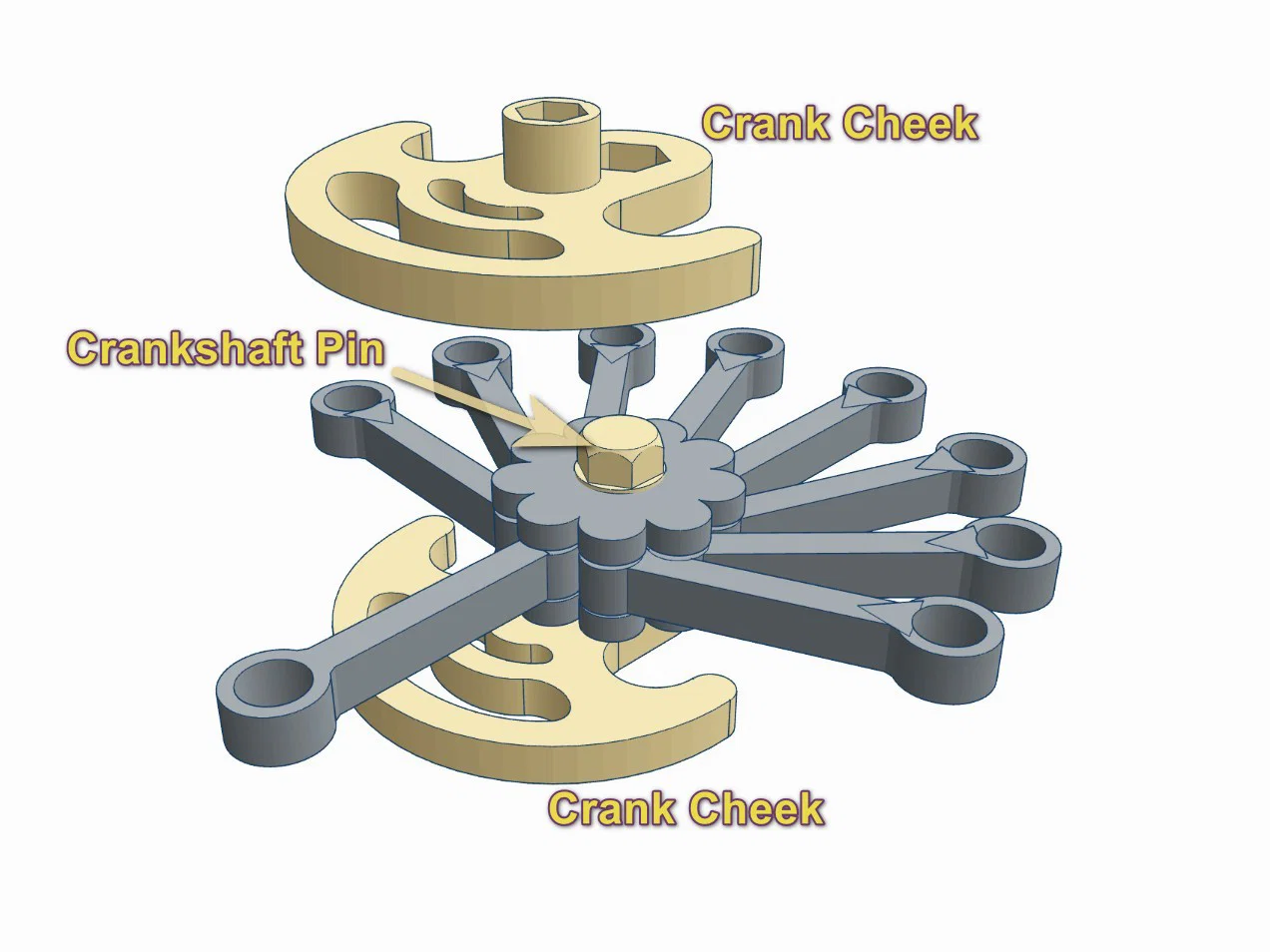

  • Dán chốt trục khuỷu (Crankshaft Pin) vào một trong các má trục khuỷu (Crankshaft Cheeks).

  • Đặt bộ phận thanh truyền đã lắp ráp lên chốt trục khuỷu.
  • Dán má trục khuỷu còn lại vào chốt trục khuỷu.
  • Đặt trục khuỷu đã hoàn thiện vào thân máy (crankcase).
  • Dán nắp thân máy vào thân máy.
  • Gắn các piston vào xi-lanh, hướng phần miệng lớn lên trên.
  • Căn chỉnh lỗ trên piston khớp với lỗ trên thanh truyền piston.
  • Nhấn chốt piston vào từng piston, hướng đầu hở lên trên.
  • Dán các núm xoay vào mặt trước và sau của trục khuỷu.

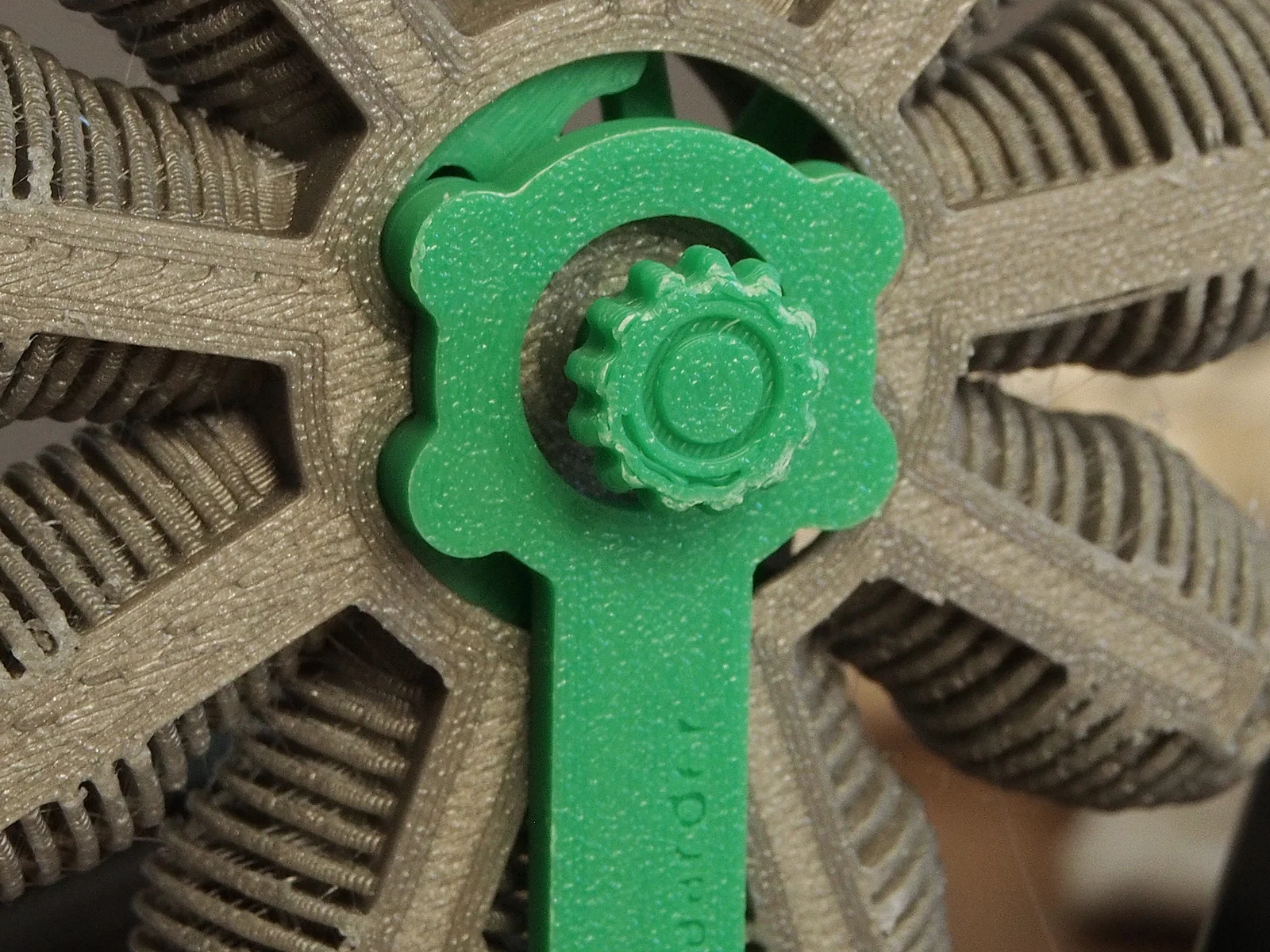

  • Có thể tùy chọn dán chân đế "RADIAL" hoặc "ROTARY" vào mặt sau của động cơ.

Vận hành
Động cơ Radial: Giữ chặt thân máy. Xoay núm để làm quay trục khuỷu.
Động cơ Rotary: Giữ các núm giữa ngón cái và ngón trỏ. Xoay phần thân máy chứa xi-lanh.
