Đầu nghiêng monopod tích hợp kẹp thắt lưng

Tác giả Moona_2957571

Lượt tải
7
Lượt thích
6
Lượt coi
111

File 4 2,4 MB

  • monopod_tilt_arm_1784482772.3mf3MF · 310 KB

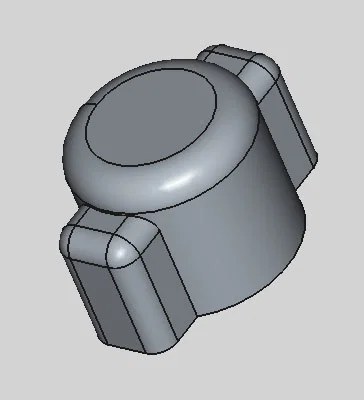

  • M6_wingnut_for_hex_nut_1784482774.3mf3MF · 67,2 KB
  • monopod_tilt_base_v2_1784482776.3mf3MF · 487,9 KB
  • monopod_beltclip_v3_1784482778.3mf3MF · 1,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#276784
Ngày đăng

Mô tả

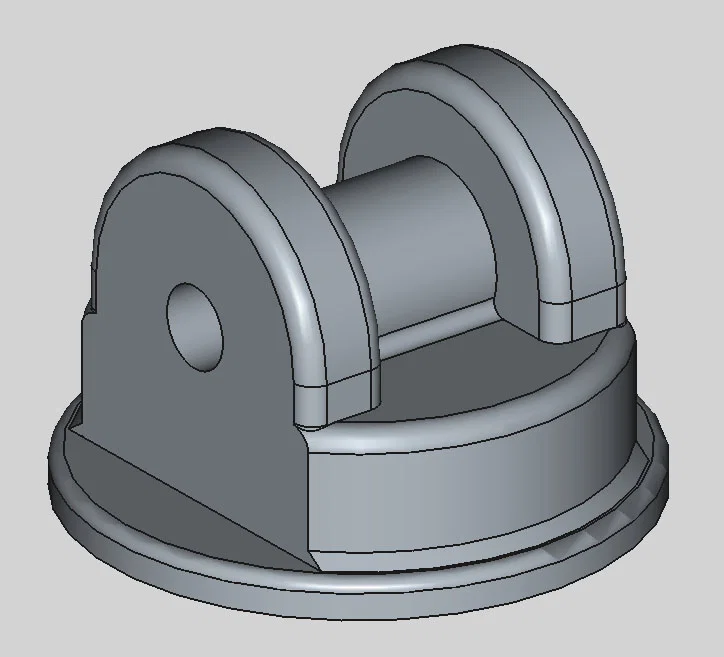

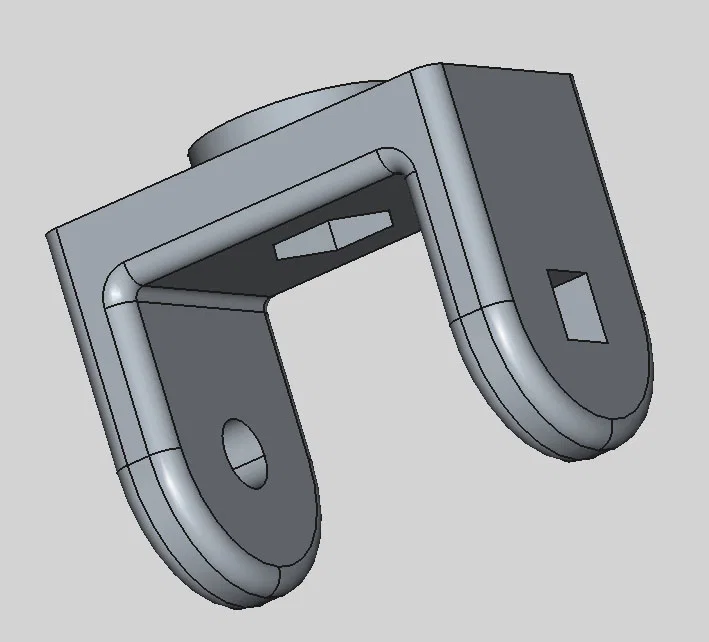

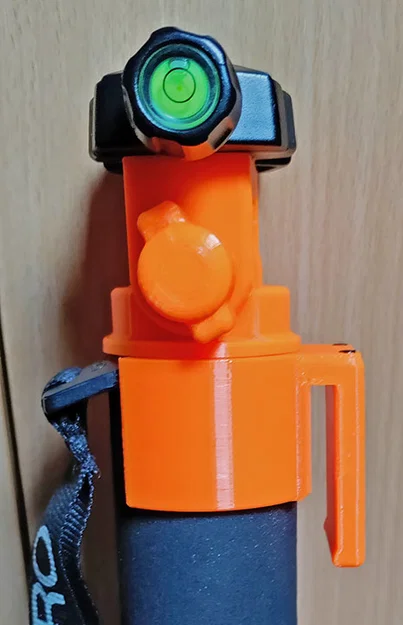

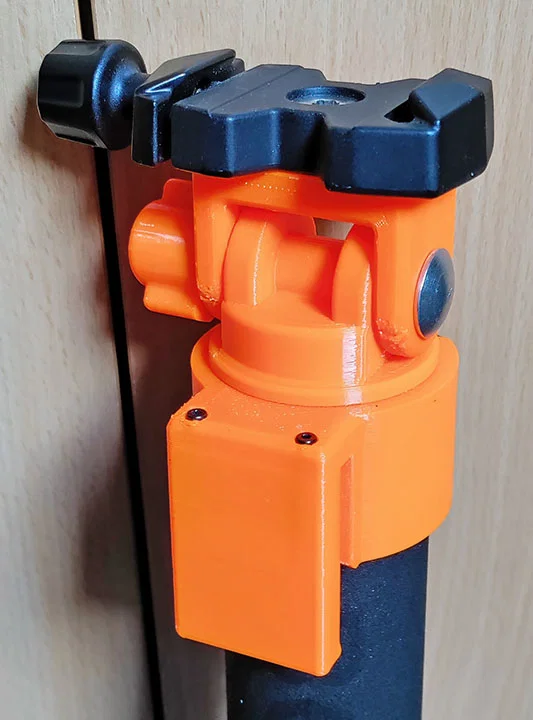

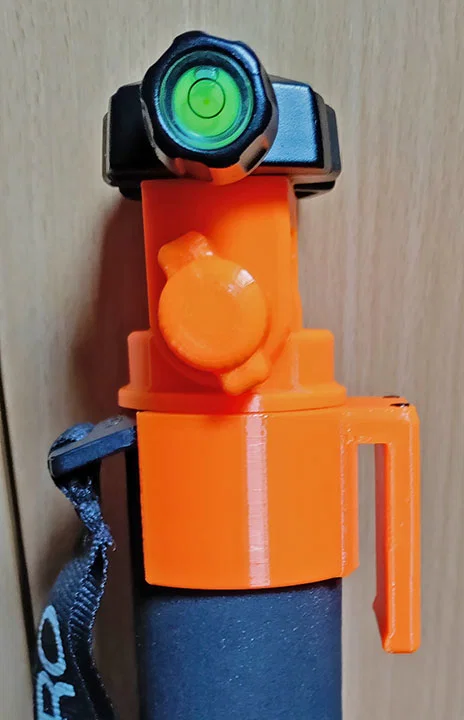

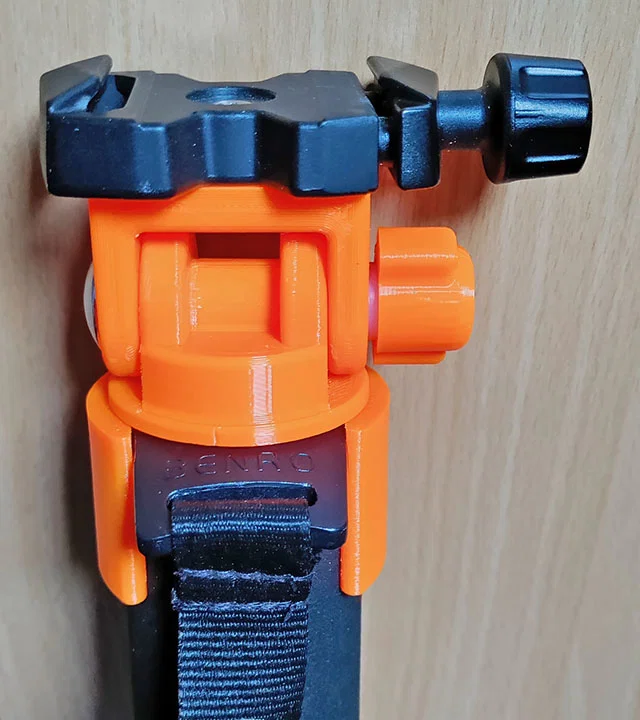

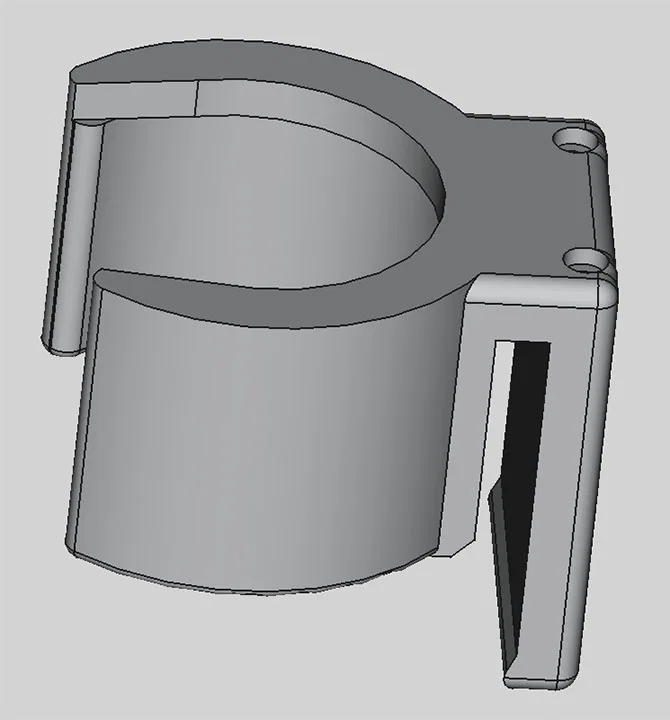

Trong quá trình tìm cách giảm bớt trọng lượng thiết bị nhiếp ảnh, mình đã tự thiết kế một đầu bi nghiêng (tilt head) cho monopod. Mình còn tích hợp thêm kẹp thắt lưng để có thể treo nó vào người, giúp rảnh tay khi di chuyển. Mình sử dụng một ngàm kẹp chuẩn Arca Swiss loại nhẹ. Phần kẹp thắt lưng được thiết kế riêng cho monopod Benro C38F. Cần sử dụng một bu-lông M6x50 để tạo độ căng cho đầu nghiêng và hai ốc vít M2x18 để gia cố cho kẹp thắt lưng.

Toàn bộ được in bằng nhựa PETG với độ dày thành 2mm và độ lấp đầy (infill) 40%. Dù sao thì mình cũng không muốn hệ thống máy ảnh đắt tiền của mình bị rơi ra ngoài đúng không nào ;)

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
4
Tổng dung lượng
2,4 MB
File lớn nhất
1,6 MB
