Bánh răng cam cho Instax SQ1 với rãnh mở rộng

Đây là mô hình 3D của bánh răng spur bên trong máy ảnh Instax SQ1, được thiết kế với một cam để dẫn động thanh đẩy, giúp nâng tấm ảnh lên và tăng bộ đếm khung hình trong mỗi chu kỳ rửa ảnh.

Trên đỉnh của bánh răng này có một rãnh để microswitch rơi vào, giúp kích hoạt lệnh dừng chu kỳ. Nếu bạn độ chiếc máy ảnh này và gỡ bỏ phần linh kiện điện tử để chuyển sang rửa ảnh thủ công, cơ chế này có thể bị trôi thêm một chút do quán tính sau khi động cơ tắt, khiến máy tự động bắt đầu một chu kỳ mới. Bạn có thể muốn mở rộng rãnh này để ngăn chặn tình trạng đó.

Kích thước góc rãnh mặc định là 30 độ. Trong các tệp đính kèm, tôi đã cung cấp các mẫu với rãnh có góc từ 30 đến 90 độ, tăng dần mỗi 10 độ. Phiên bản 50 độ hoạt động rất tốt đối với tôi, nhưng tùy vào máy của bạn mà kết quả có thể khác biệt.

Chi tiết này được thiết kế để in bằng công nghệ SLA với loại nhựa resin cứng giống ABS (ABS-like)!

Lỗ trục cần được khoan lại bằng mũi khoan 2.5mm.

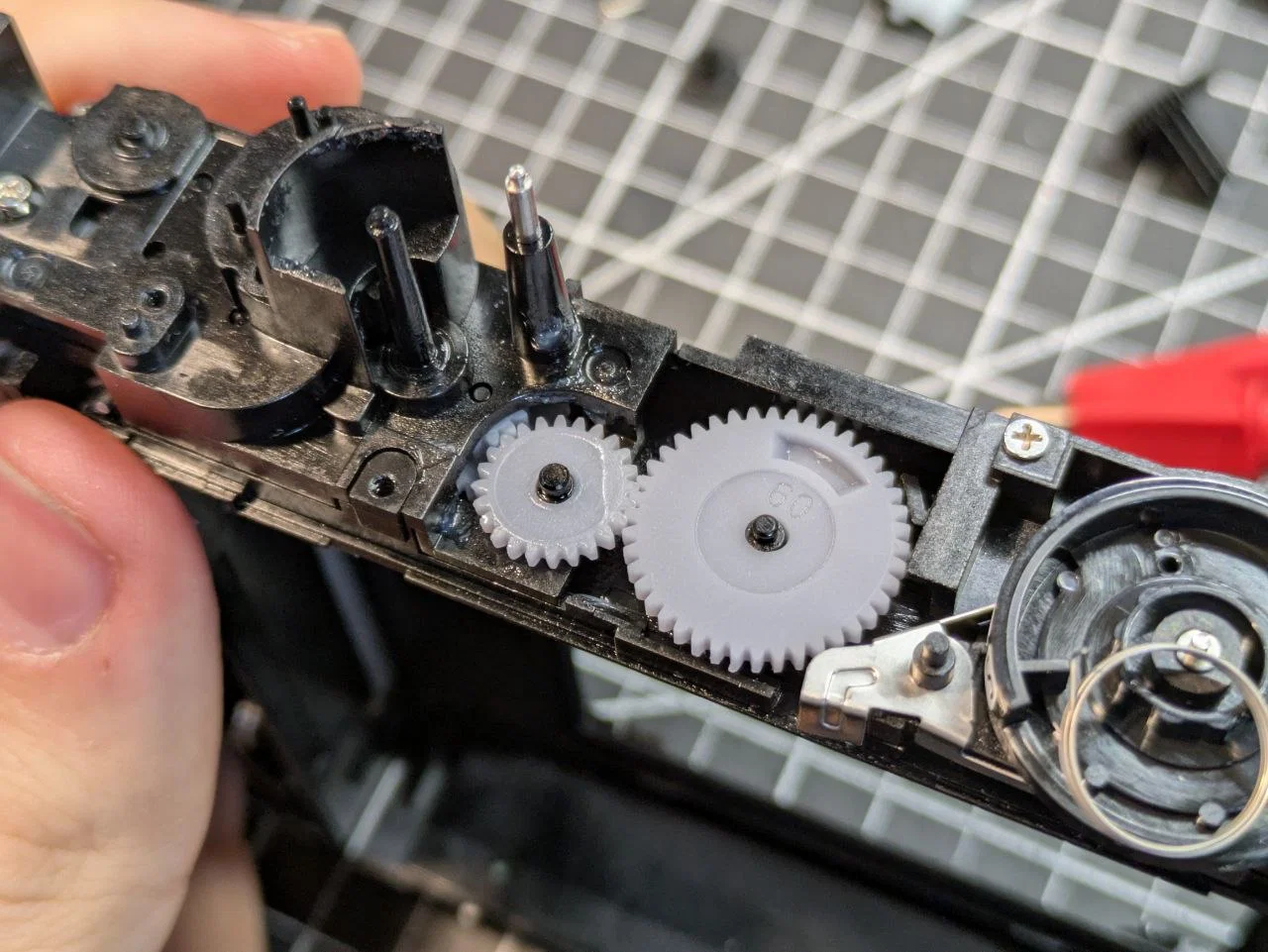

Ngoài ra còn có thêm một vài bánh răng khác (loại 24 và 25 răng) mà tôi lỡ tay làm gãy và đã in lại thành công. Bạn có thể thấy chúng trong hình ảnh. Loại 24 răng cần lỗ trục 2mm, khác với loại 2.5mm của các bánh răng còn lại.
