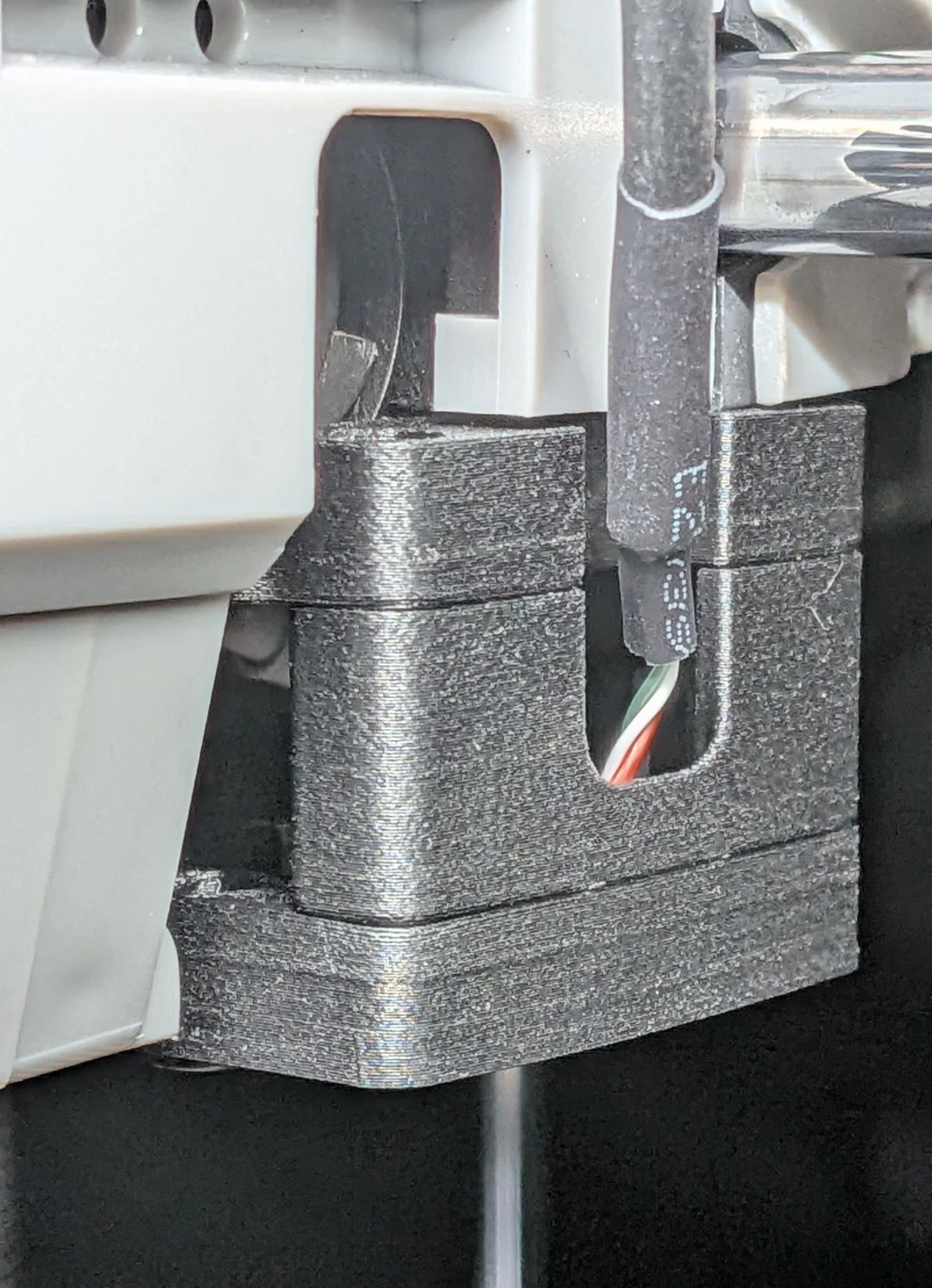

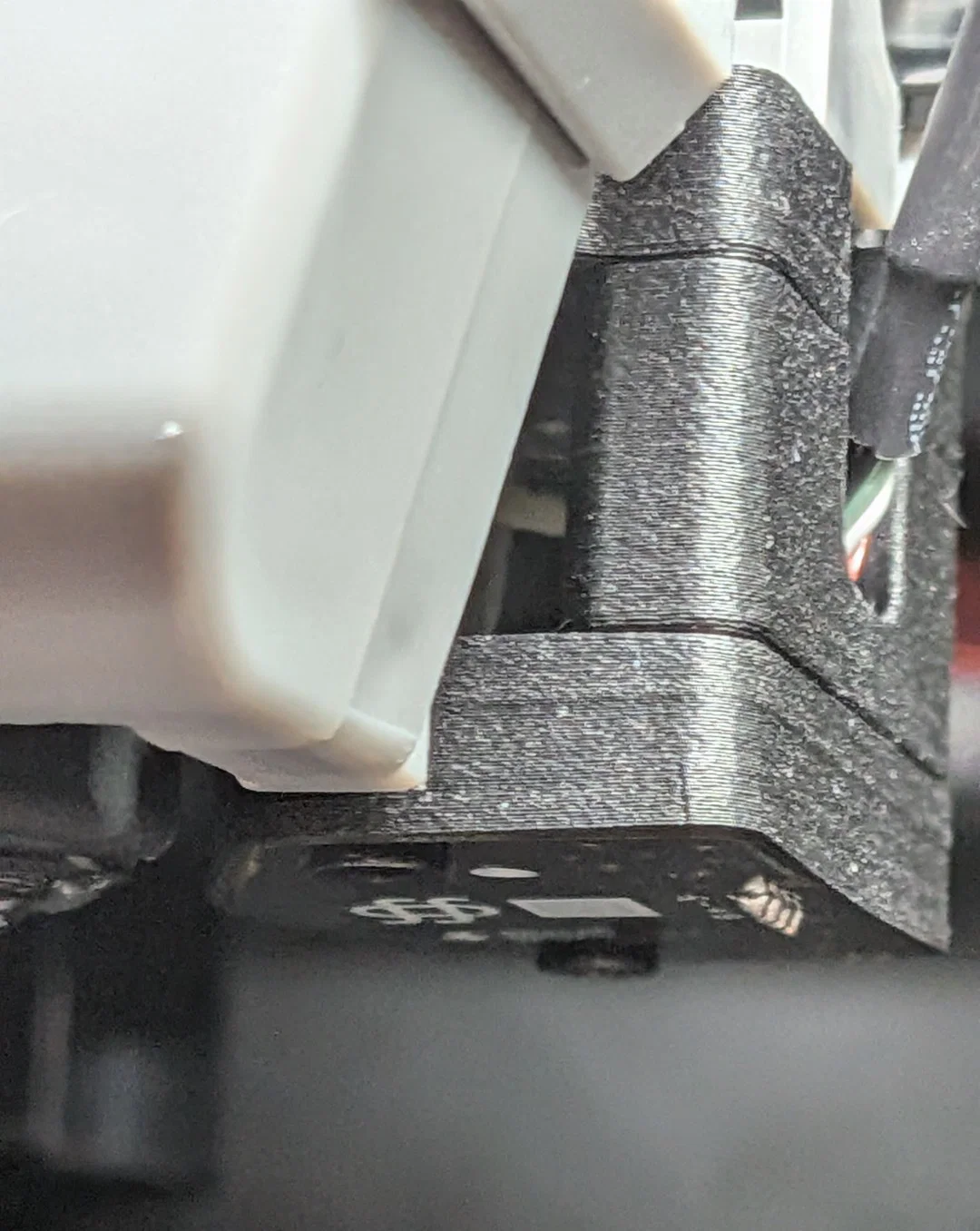

Ngàm gắn Beacon hoặc Cartographer cho máy in Qidi Q1 Pro.

BOM (Danh sách vật tư):

LƯU Ý QUAN TRỌNG!

2 ốc M3 12mm hoặc 14mm để thay thế ốc gắn adapter zin của máy

cảm ơn @Rob_3446552 đã góp ý vấn đề này.

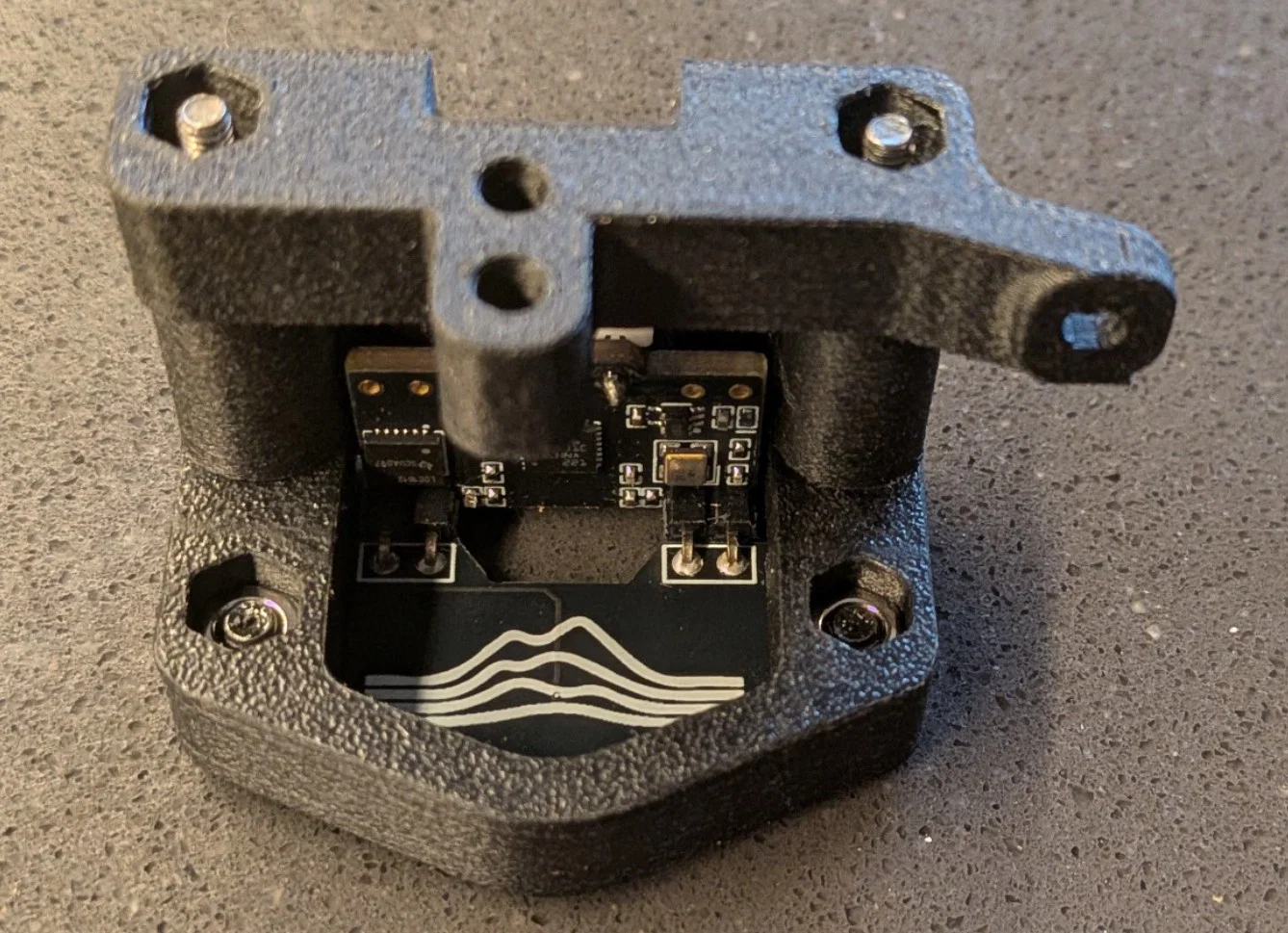

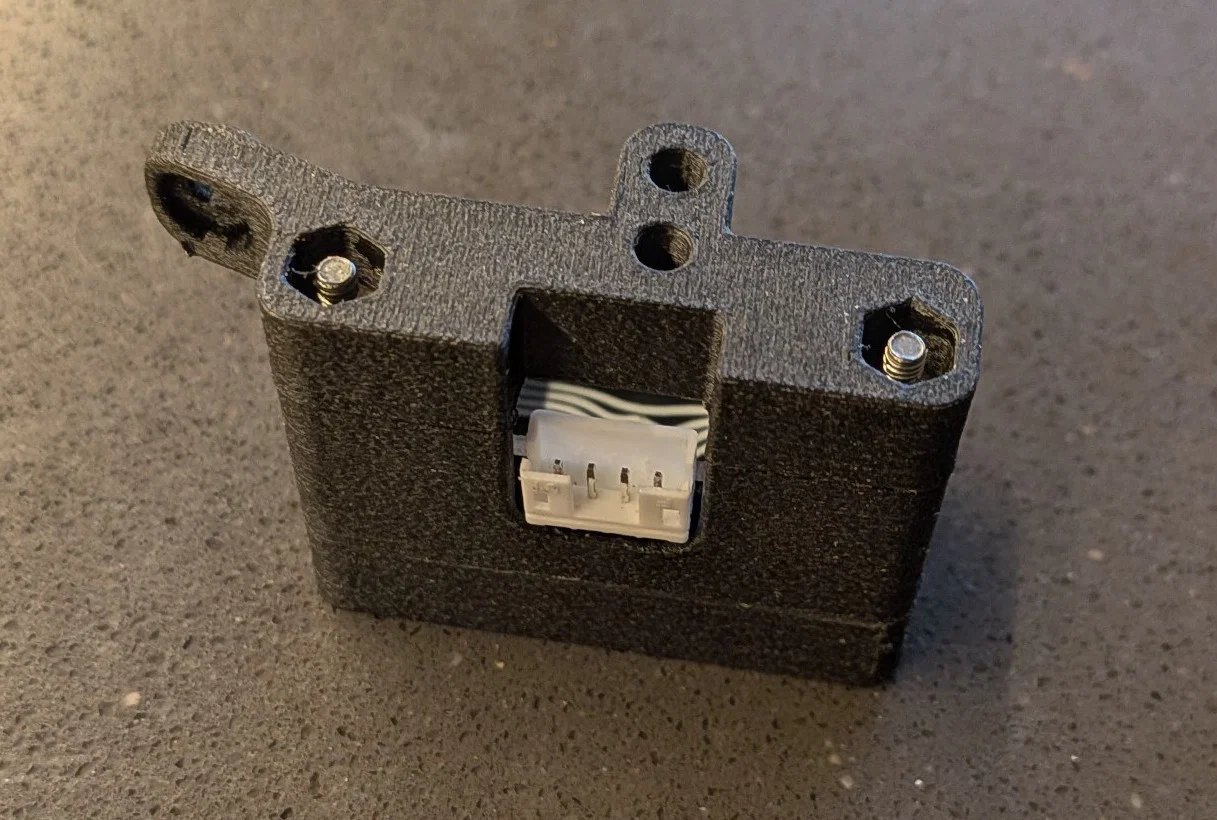

2 ốc M2.5 25mm và đai ốc (mình dùng loại đầu trụ) để cố định các mảnh lại với nhau.

2 đai ốc M3 để gắn vào mặt sau của ốc M3 4mm đi kèm khi mua Beacon hoặc Cartographer.

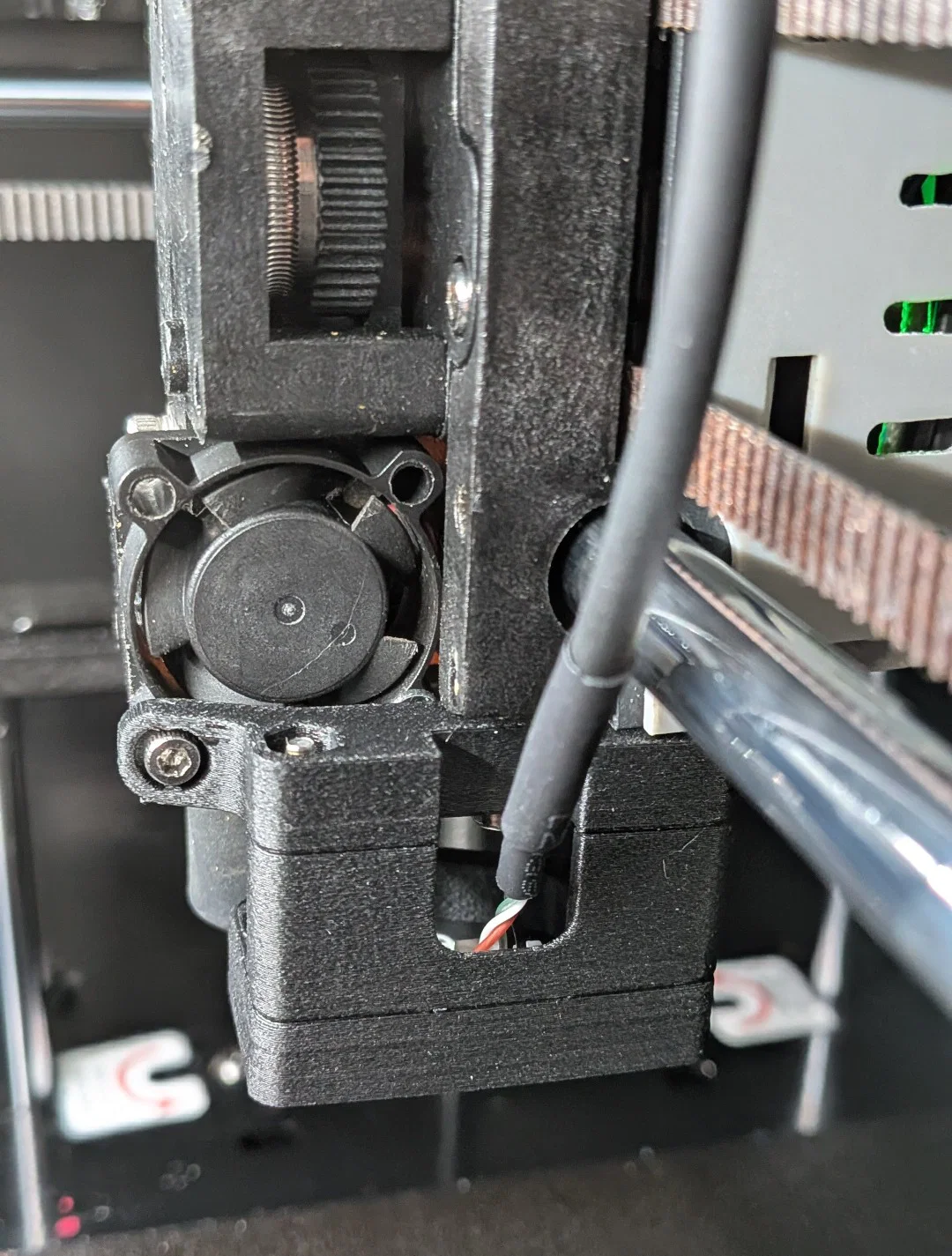

1 ốc M2.5 18mm để thay thế điểm gắn quạt.

Nên in bằng nhựa chịu nhiệt như ABS hoặc tốt hơn. Mình dùng ASA-CF với 3 tường và độ phủ (infill) 55%.

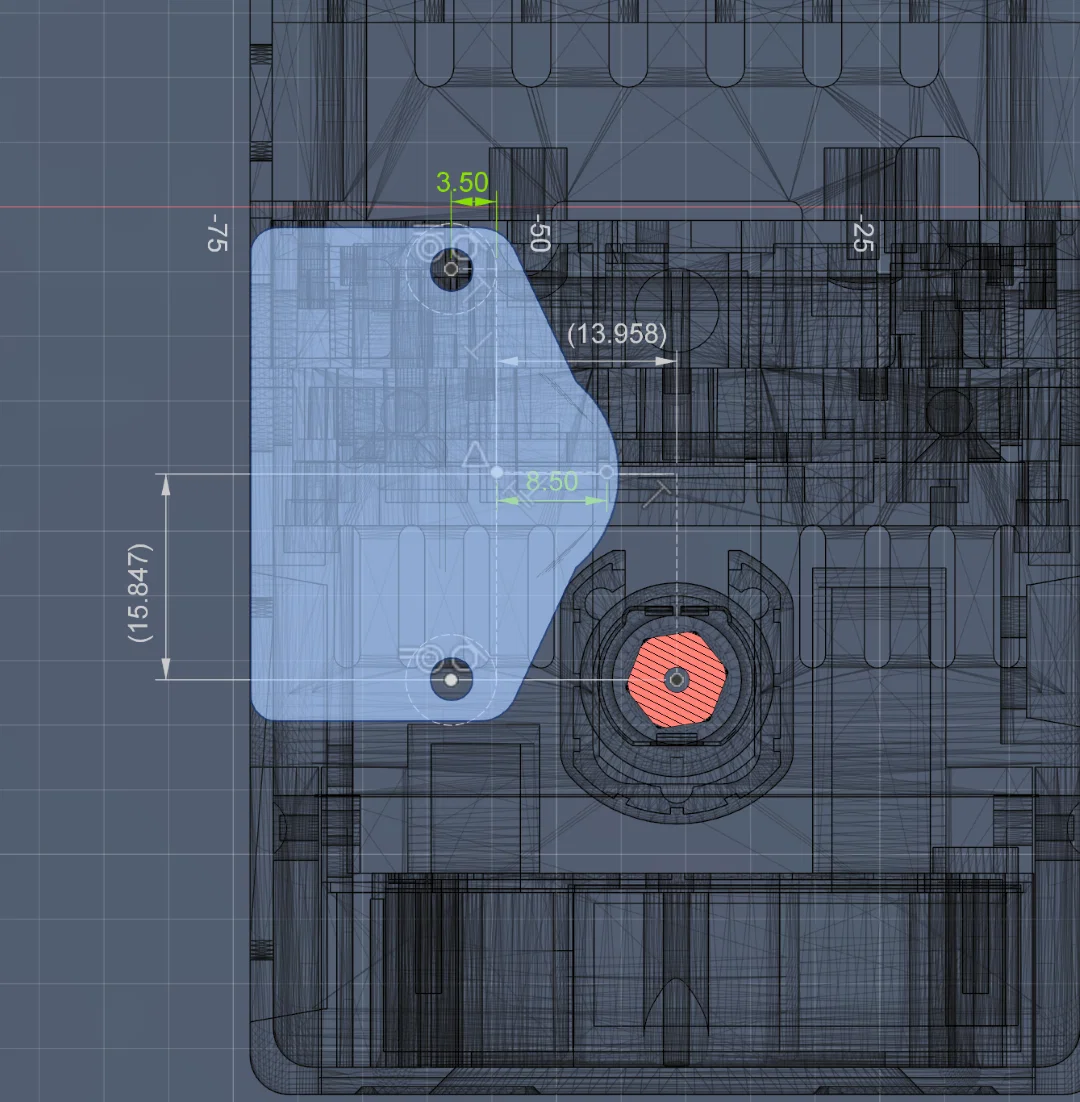

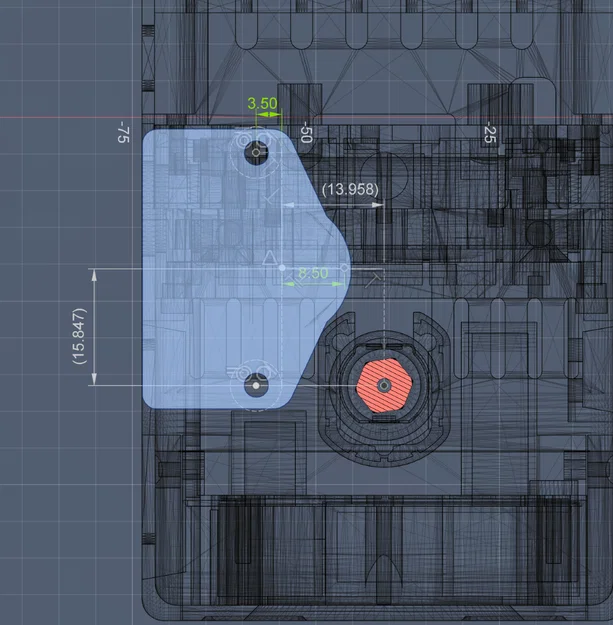

Giá trị offset cho Qidi Q1 Pro khi cấu hình Cartographer hoặc Beacon là X 14 Y 15.8.

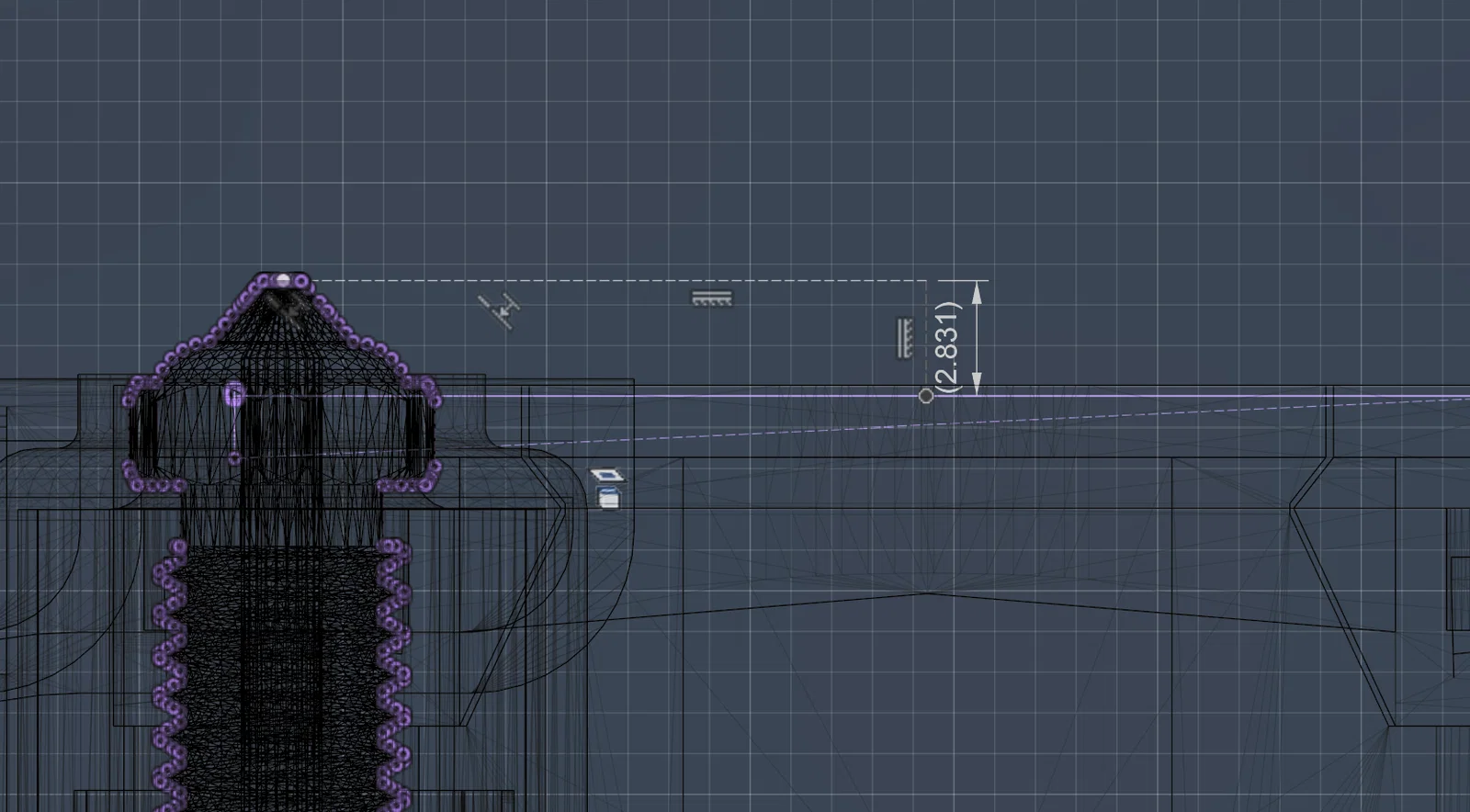

Thiết kế này đặt mép dưới của cảm biến cao hơn 2.75mm so với đầu phun thép cứng zin của Q1 Pro. Nếu anh em dùng mod khác hoặc loại đầu phun khác, anh em cần chỉnh sửa file Fusion được cung cấp kèm theo.

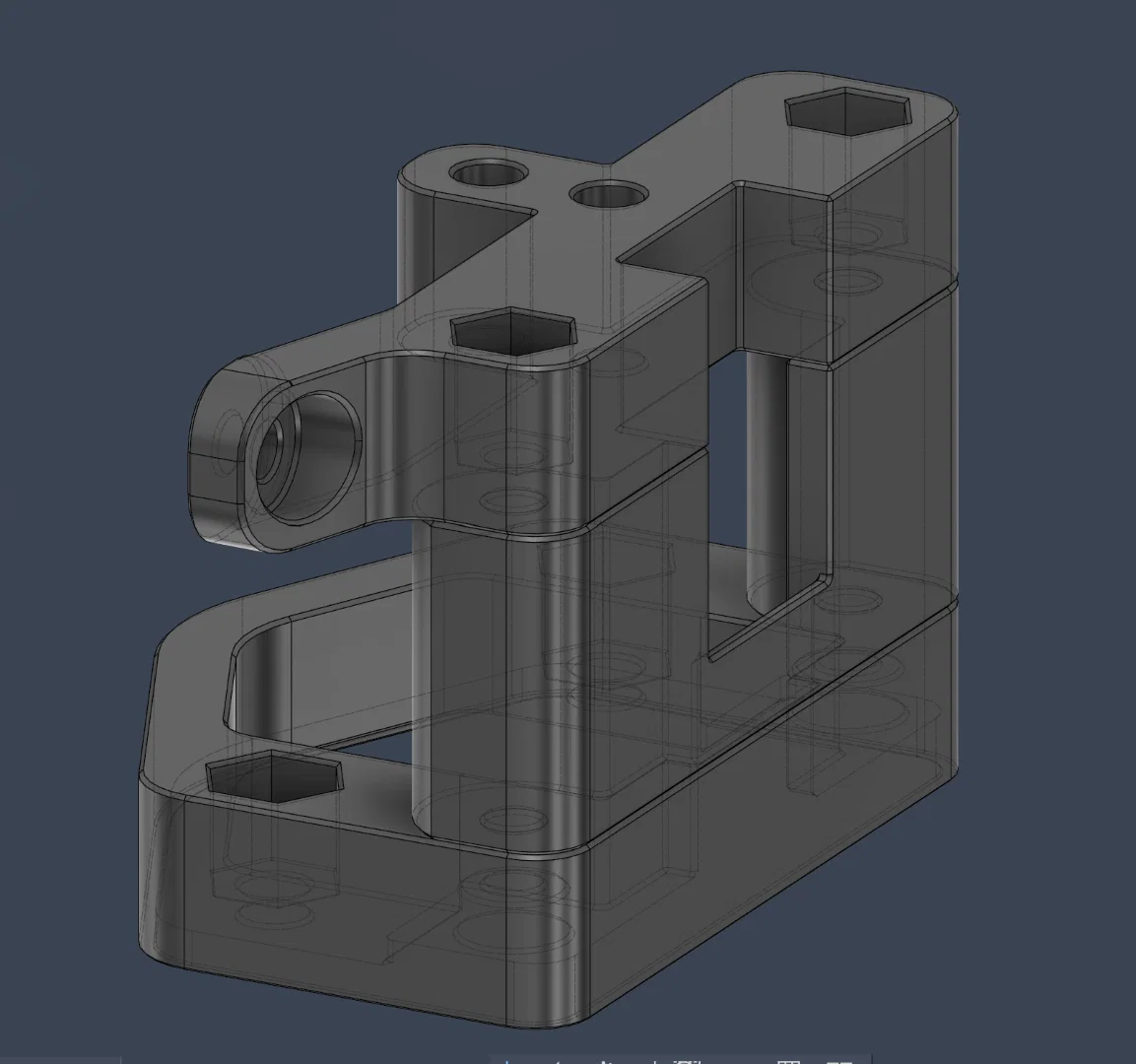

Phần giữa có thể thay thế bằng trụ standoff 15mm (có thể dùng nhựa nylon hoặc nhôm), mình khuyên không nên dùng đồng hoặc thép vì sẽ làm tăng trọng lượng đầu in.
