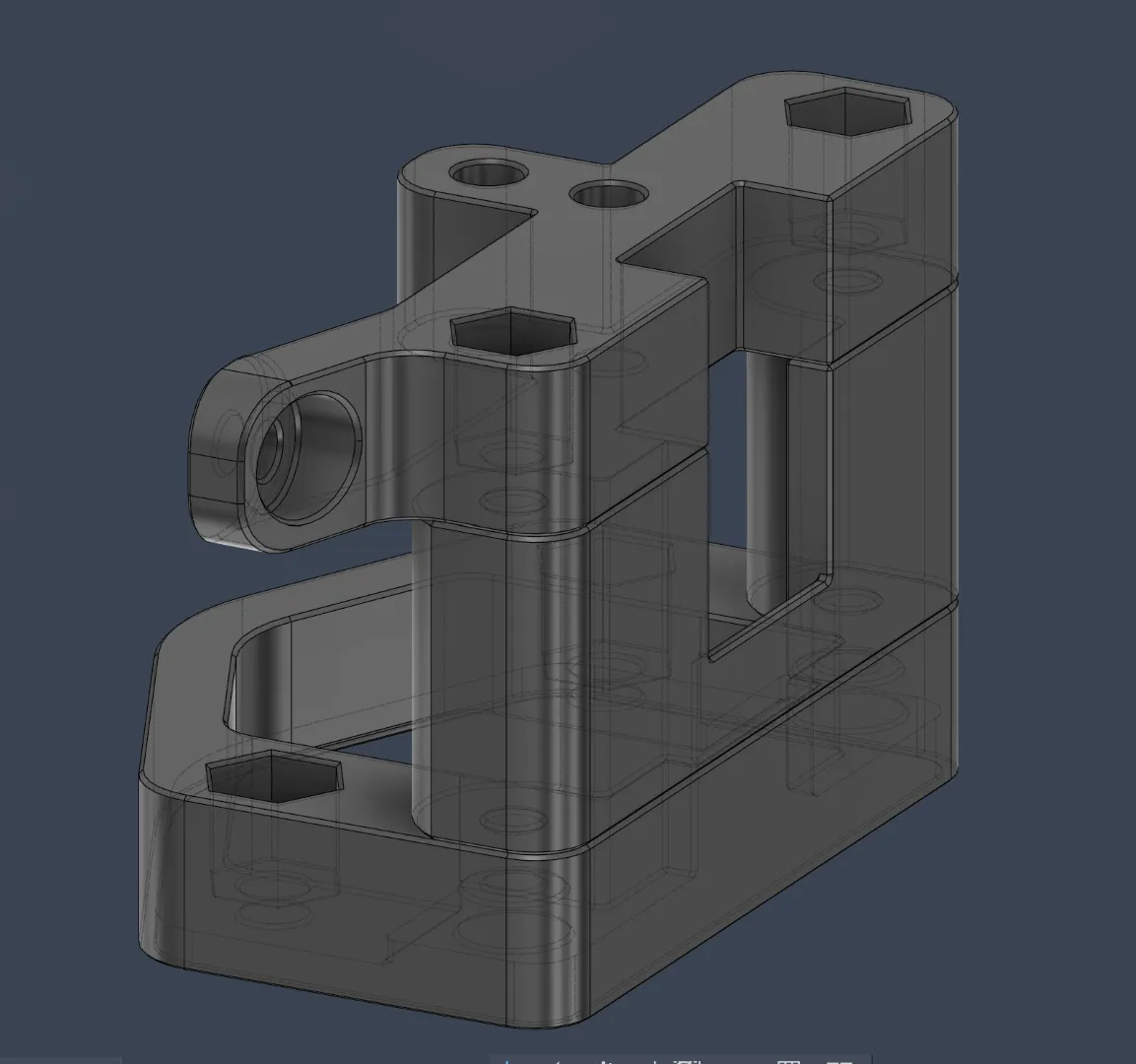

Ngàm gắn Cartographer V4 tiêu chuẩn cho Qidi Q1 Pro

Bản thiết kế này là một bản remix từ "Qidi Q1 Beacon/ Cartographer mount" của @supjj_2146466

Có 2 phiên bản:

2 x ốc M2.5 25mm đầu trụ (Socket head) & 2 x đai ốc M2.5

HOẶC

4 x ốc M2.5 10mm đầu trụ & 4 x đai ốc nhiệt (heat set inserts) M2.5

Danh sách linh kiện (BOM):

LƯU Ý QUAN TRỌNG!

2 x ốc M3 12mm hoặc 14mm để thay thế ốc gắn adapter gốc

Cảm ơn @Rob_3446552 đã chỉ ra điều này

2 x ốc máy M2.5 25mm và đai ốc (mình dùng loại đầu trụ) để cố định các mảnh lại với nhau

2 x đai ốc M3 cho phần gắn phía sau của ốc M3 4mm ngắn được đi kèm khi mua Beacon hoặc Cartographer

1 x ốc máy M2.5 18mm để thay thế điểm gắn khung quạt

Hãy in bằng nhựa chịu nhiệt như ABS trở lên, mình đã dùng ASA-CF với 3 lớp tường (walls) và 55% infill

Giá trị offset của Qidi Q1 Pro cho cấu hình Cartographer hoặc Beacon là X 14 Y 15.8

Thiết kế này đặt mép dưới của cảm biến cao hơn 2.75mm so với vòi phun (nozzle) thép cứng gốc của Q1 Pro. Nếu bạn dùng các bản mod hoặc nozzle khác, bạn sẽ cần chỉnh sửa lại bằng file Fusion được cung cấp.

Phần thân giữa có thể thay thế bằng trụ nối (standoff) 15mm (loại nhựa nylon hoặc nhôm), nhưng mình khuyên không nên dùng đồng hoặc thép vì vấn đề trọng lượng.
