Khay Đỡ Mainboard MATX Cho Tủ Rack DeskPi Rackmate T2
Khay đỡ chuyên dụng để lắp mainboard chuẩn MATX vào tủ rack 10 inch DeskPi Rackmate T2. Thiết kế vừa khít, hỗ trợ đi dây nguồn gọn gàng, phù hợp cho anh em đang setup hệ thống server mini tại nhà.
Mô tả
CÓ THỂ SẼ KHÔNG DÙNG ĐƯỢC CHO CÁC LOẠI TỦ RACK KHÁC NGOÀI RACKMATE T2, TRỪ KHI KHOẢNG CÁCH GIỮA MẶT TRƯỚC VÀ MẶT SAU LÀ 10 1/4 INCH HOẶC 260.35MM
CÁC THẺ PCIE SẼ KHÔNG LẮP VỪA KHI ĐÃ GẮN KHUNG (BRACKET)

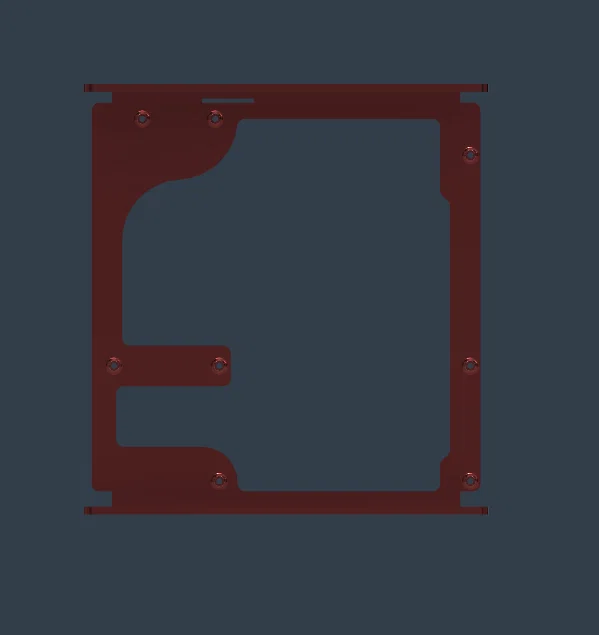

V1: Bản đầu tiên V2: Thay đổi phần cắt phía sau để không chặn các cổng kết nối (IO) trên mainboard

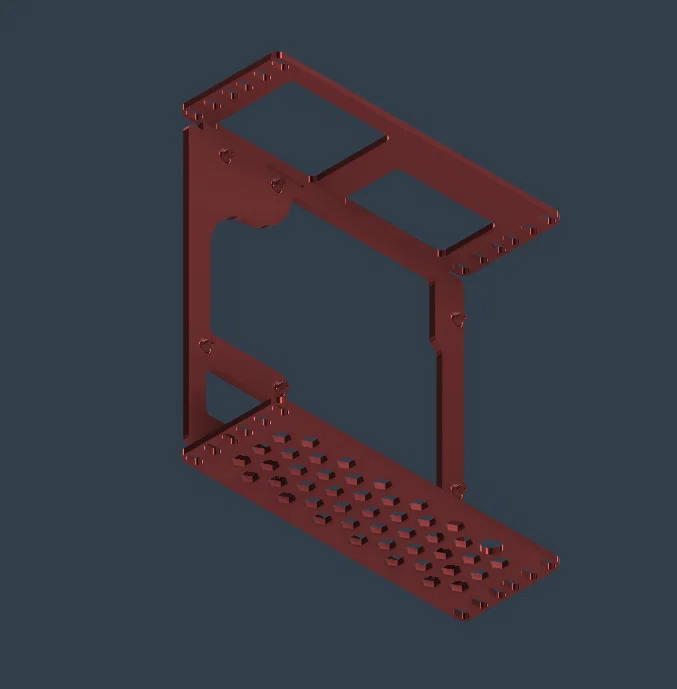

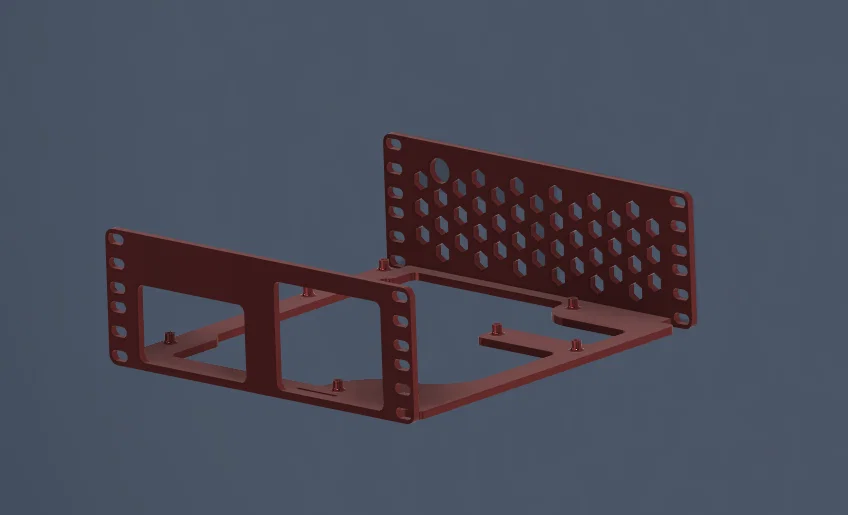

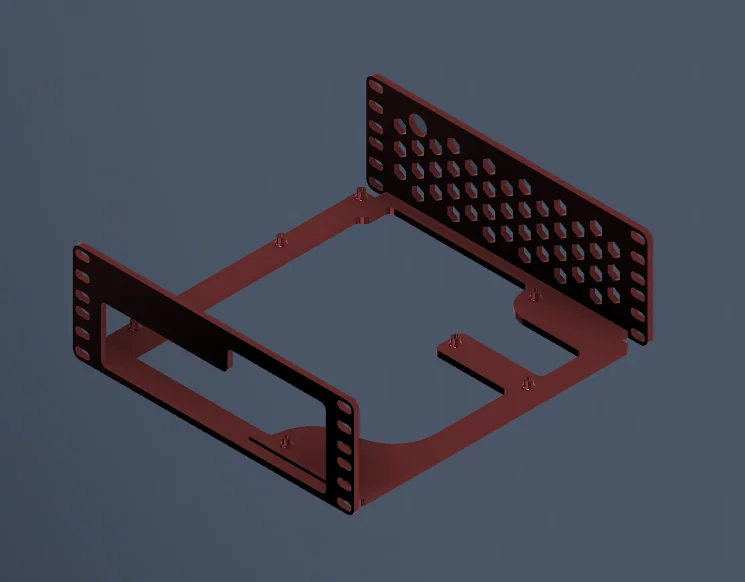

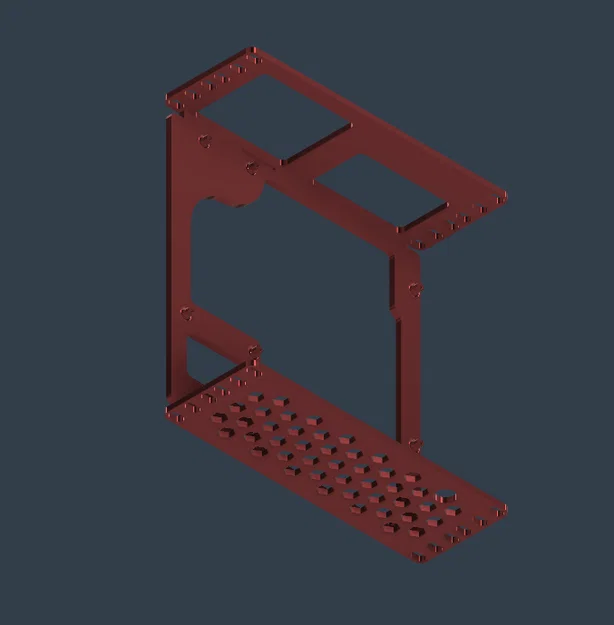

Đây là khay đỡ để lắp mainboard chuẩn MATX vào tủ rack 10 inch DeskPi Rackmate T2.

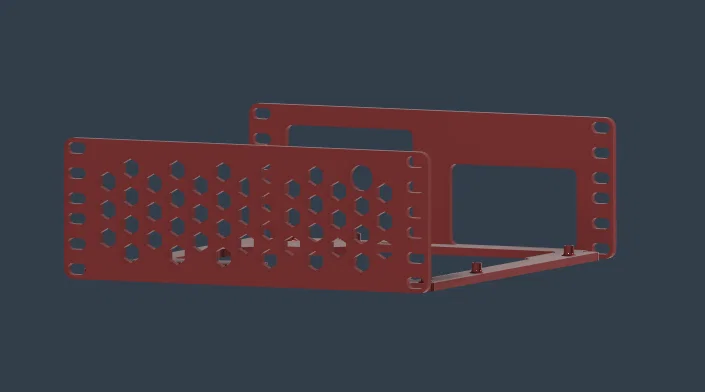

Khay được thiết kế vừa khít với tủ rack. Bạn sẽ cần khá nhiều không gian để đặt khay vào theo một góc nghiêng, vì vậy mình khuyên bạn nên lắp khay này vào trước các linh kiện khác. Khoảng trống ở hai bên vách đủ rộng để bạn đặt bộ nguồn (PSU) bên dưới và đi dây cáp lên trên. Mình đã phải tự chỉnh sửa mainboard bằng cách gỡ cổng VGA ra bằng máy khò nhiệt vì nó bị nhô ra quá xa ở góc. Ở mặt trước có một lỗ đường kính 16mm để gắn nút nguồn.
Giấy phép
File mô hình
