HomeBlade - Hệ thống blade server dạng module cho homelab của bạn

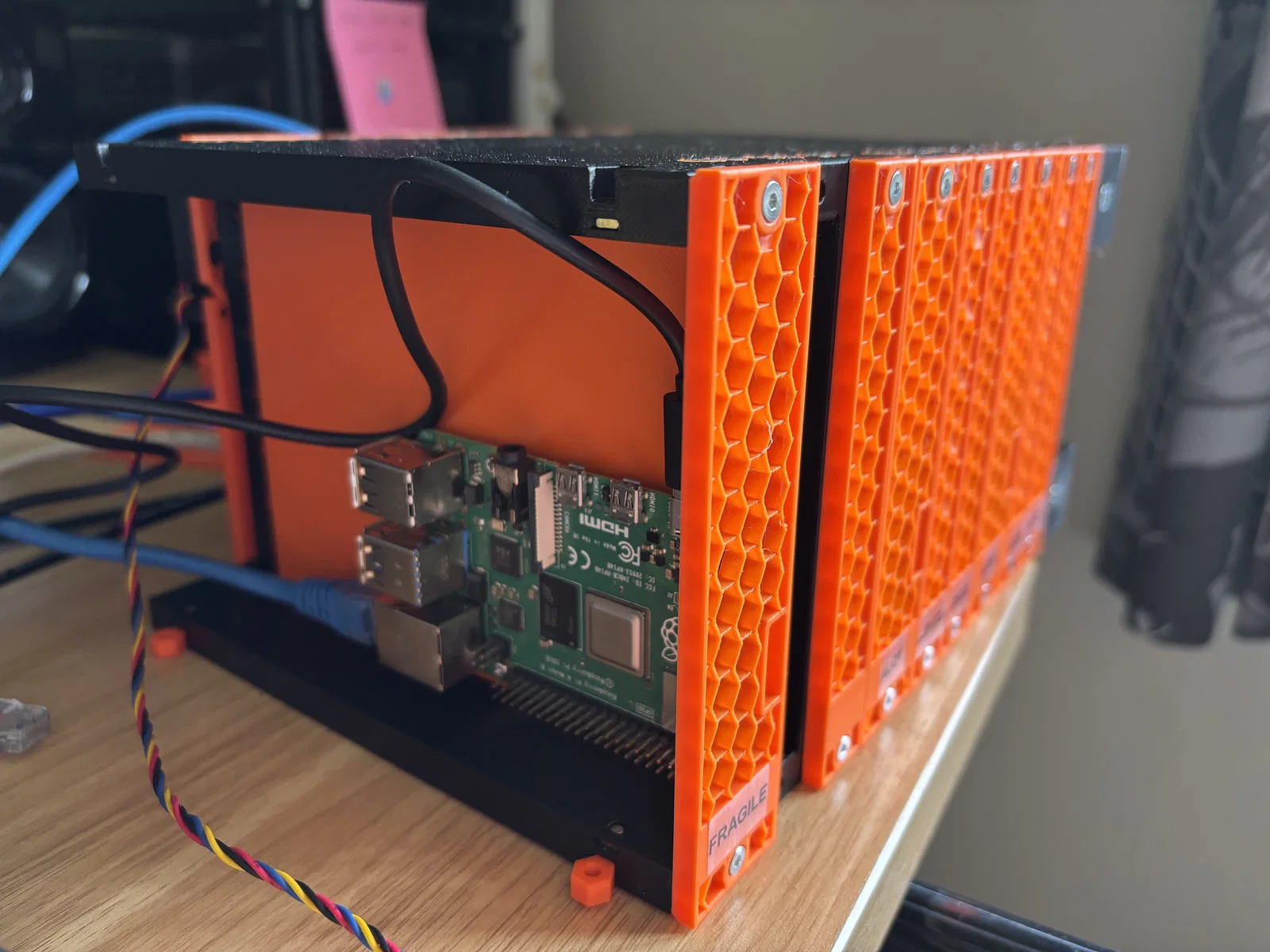

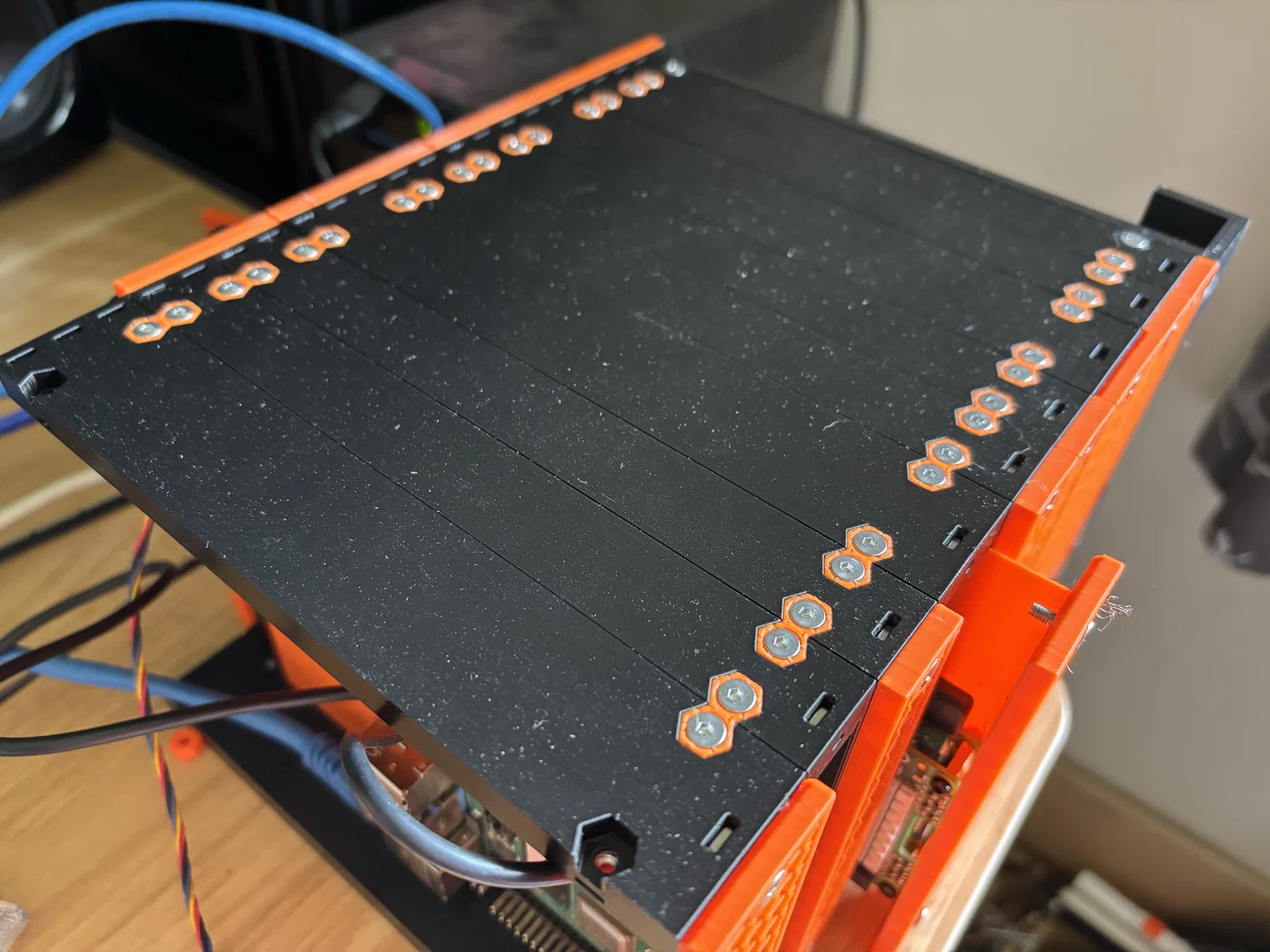

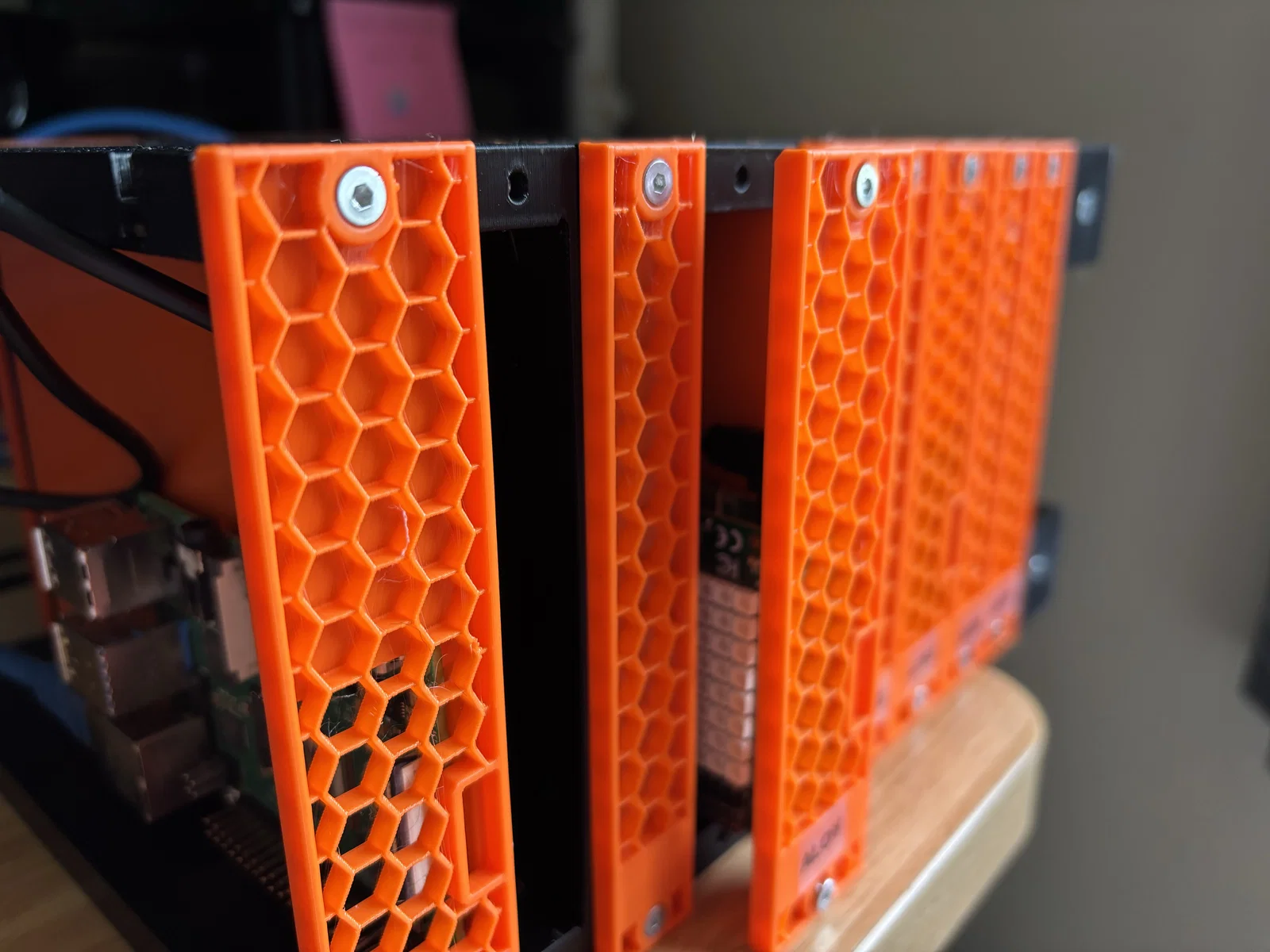

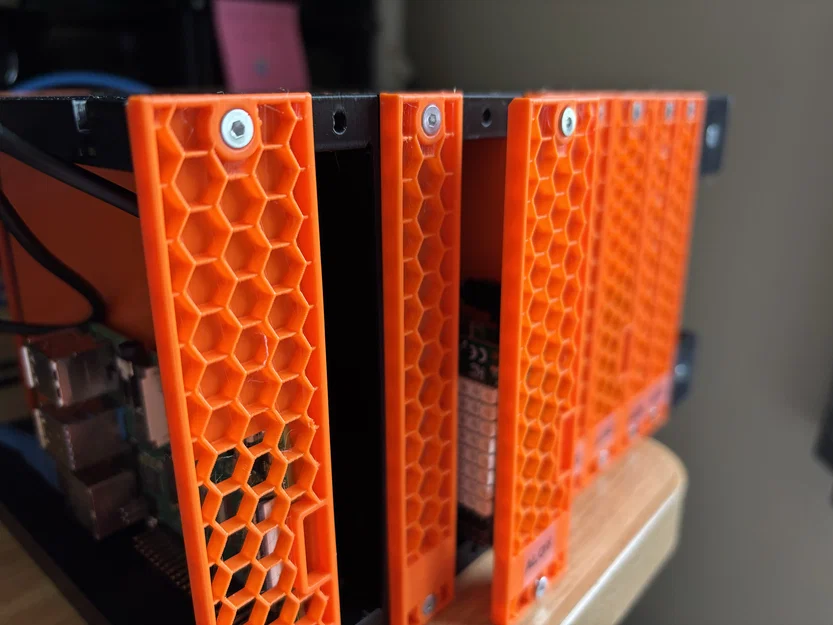

Đây là hệ thống blade server hoàn toàn dạng module dành cho nhu cầu lưu trữ và tính toán. Các blade được thiết kế nhỏ gọn nhất có thể nhưng vẫn vừa vặn với ổ cứng 3.5". Cụm máy mẫu hiện có 3 Raspberry Pi và 6 ổ cứng, tuy nhiên anh em có thể in bất kỳ module nào mà mình cần. Mỗi blade được gắn kết với blade bên cạnh bằng khớp nối "hình lục giác đôi", tạo độ khít ổn định và có sẵn chỗ để bắt ốc M3 giúp cố định chắc chắn.

Các blade và khay (caddies) có sẵn kích thước 20mm, 30mm và 40mm cùng nhiều loại khay phổ biến. Lưu ý là kích thước blade phải là bội số của 10mm để tương thích với các tấm ốp lưng (nếu có).

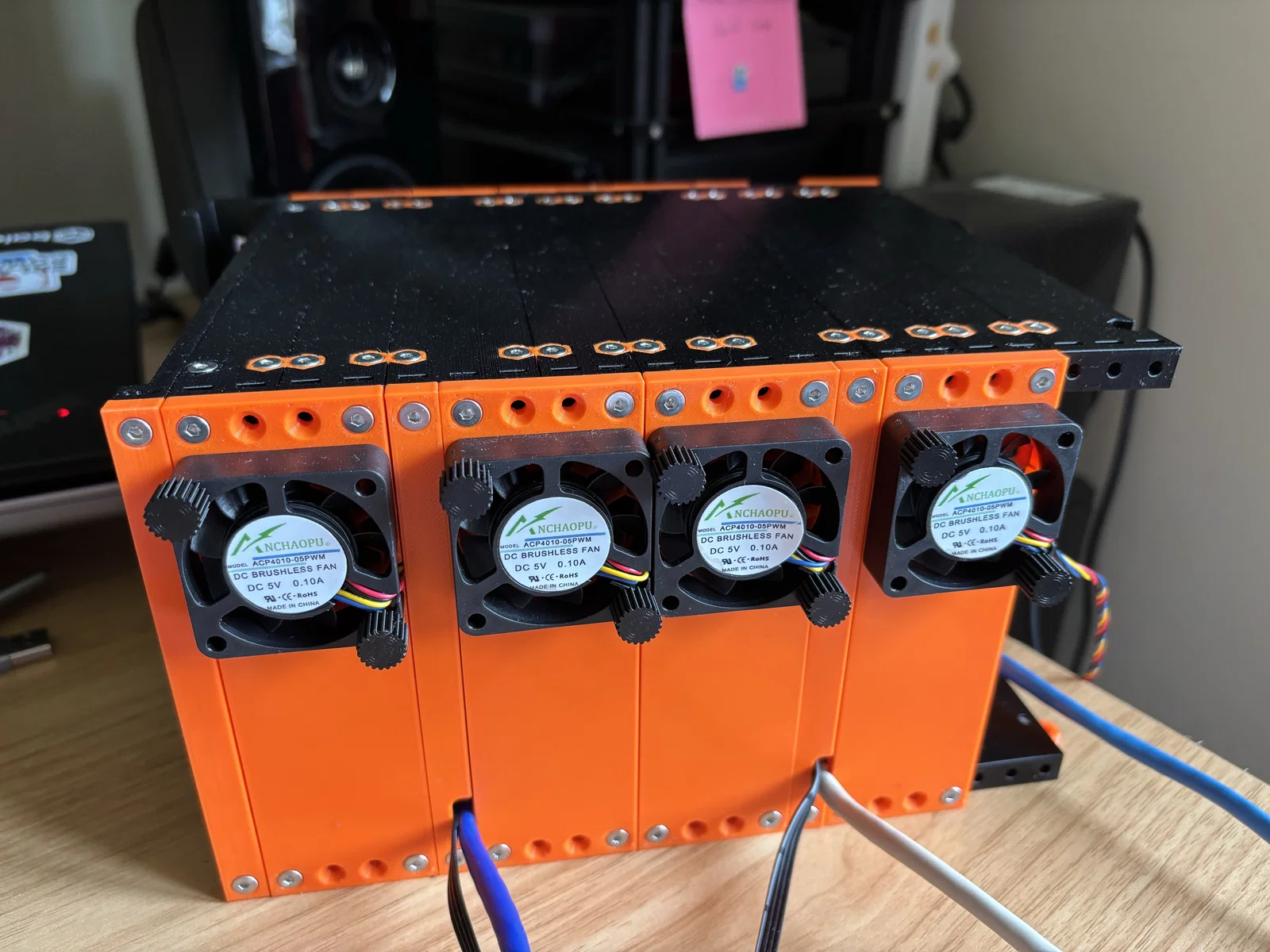

Mình cũng đã thiết kế một bộ điều khiển quạt kết nối USB đơn giản để kiểm soát tốc độ quạt dựa trên nhiệt độ của ổ cứng hoặc CPU.

Dự án này bao gồm rất nhiều linh kiện trống để anh em thoải mái tùy biến theo ý thích, kèm theo cả tài liệu OnShape gốc để anh em tự do chỉnh sửa.

Việc lắp ráp sẽ cần rất nhiều ốc M3x10mm đầu bằng và đai ốc vuông M3. Nghiêm túc đấy, cần rất nhiều, anh em cứ đặt dư ra nhé!

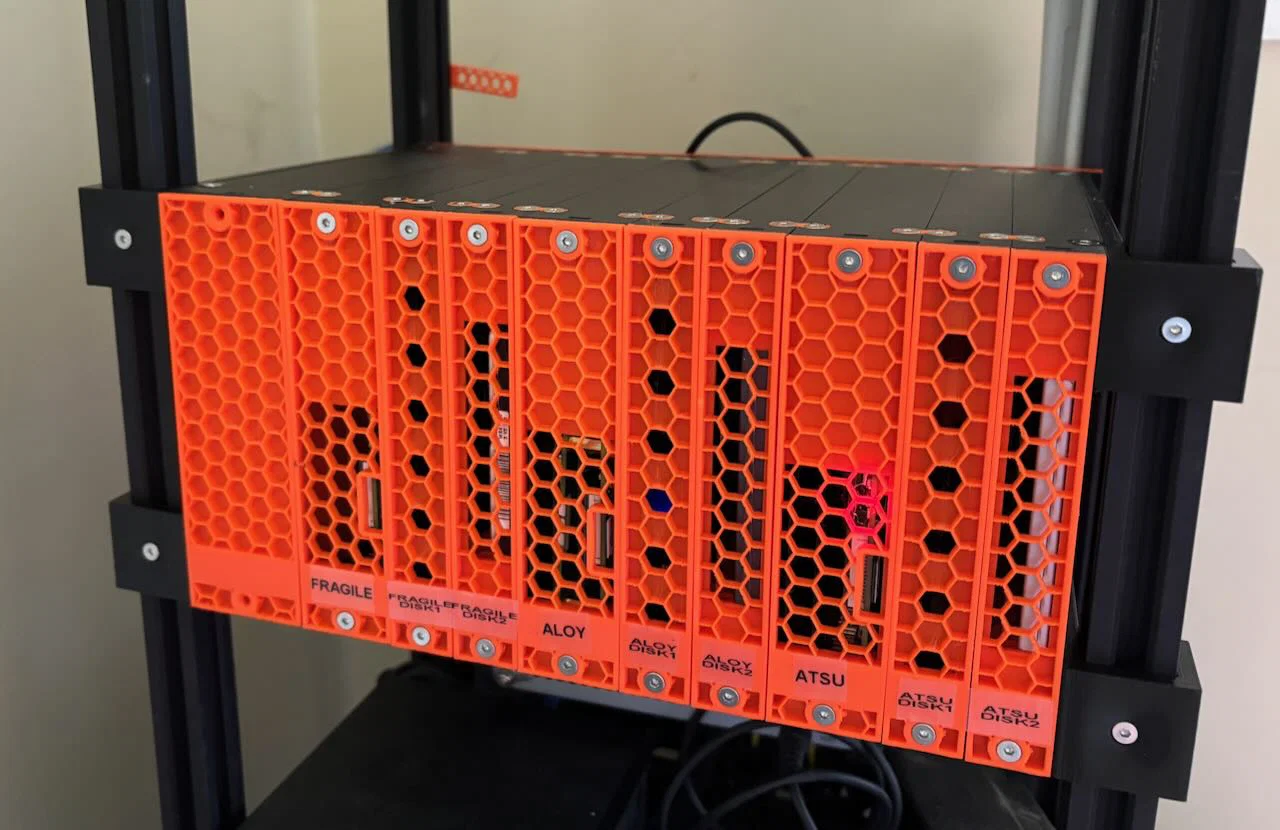

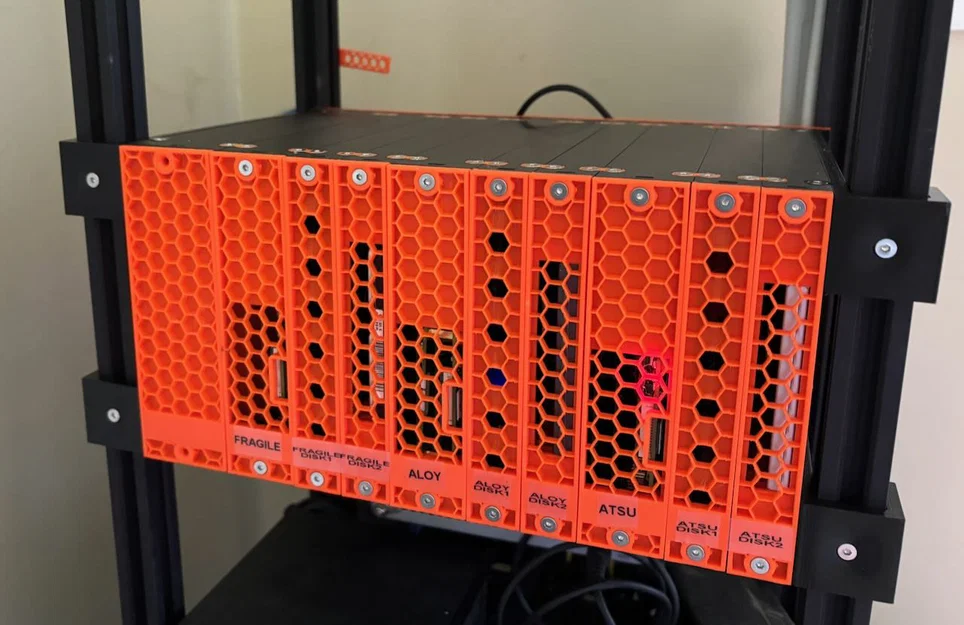

Bộ này có kèm sẵn tai gắn cho kệ rack của mình, nhưng việc làm thêm tai gắn chuẩn rack 19-inch cho nó cũng rất dễ dàng.
