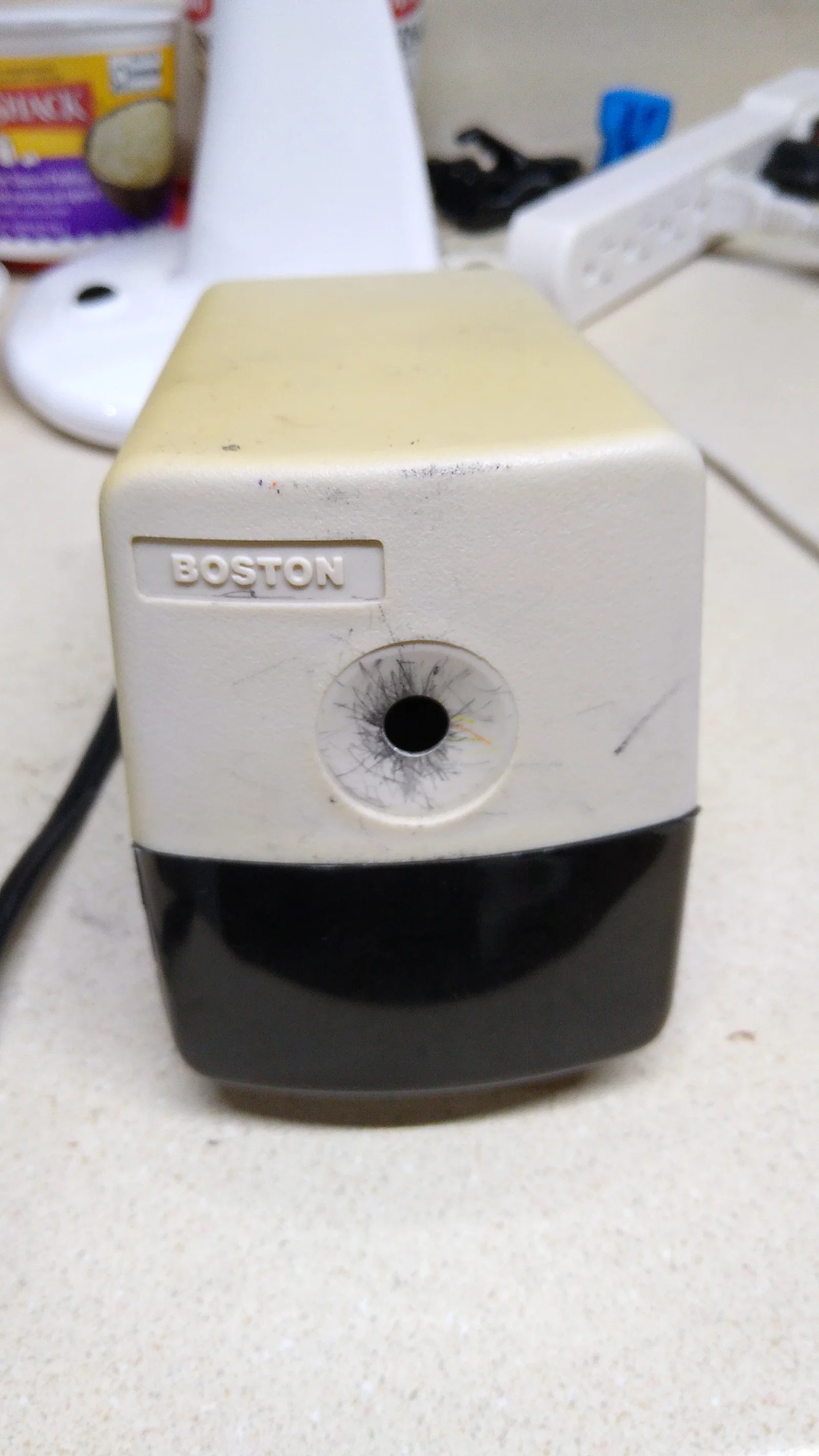

Bánh răng lớn cho gọt bút chì Boston

Tác giả Startrekfan2

Lượt tải
7
Lượt thích
2
Lượt coi
81
Tải tất cả (.zip)· 5 file · 3,6 MB· 3,6 MB

File 5 3,6 MB

  • large-gear_1778930950.scadSCAD · 880 B
  • large-gear-shaft-fit-v4_1778930952.stlSTL · 529,6 KB
  • large-gear-shaft-fit-v4-config-mk3_1778930953.3mf3MF · 148 KB
  • Spur_M0.7_Pa20_Z71-2mm-ch-5487_1778930955.stlSTL · 568,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#276175
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

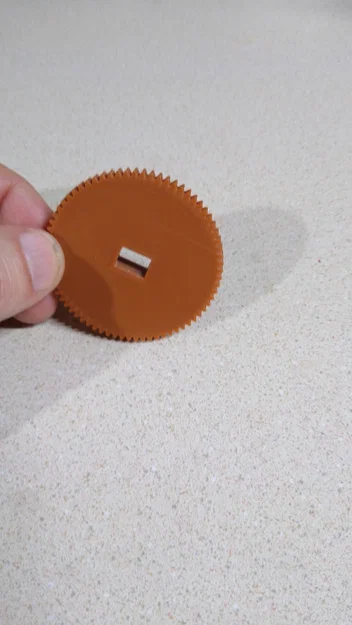

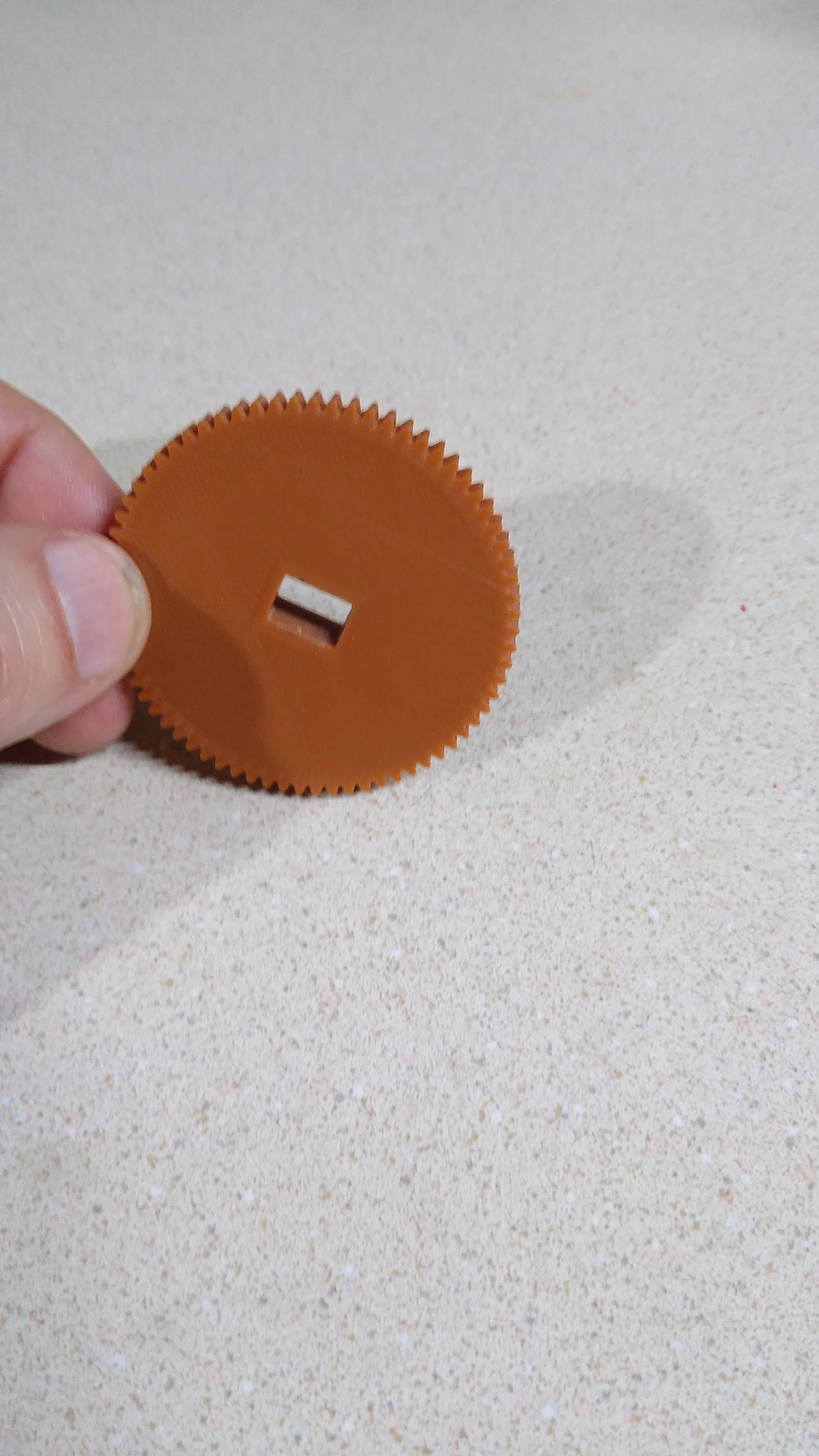

Bánh răng này được làm với sự hỗ trợ của STLGears.com. Mình chọn một spur gear với các thông số thiết kế như sau.

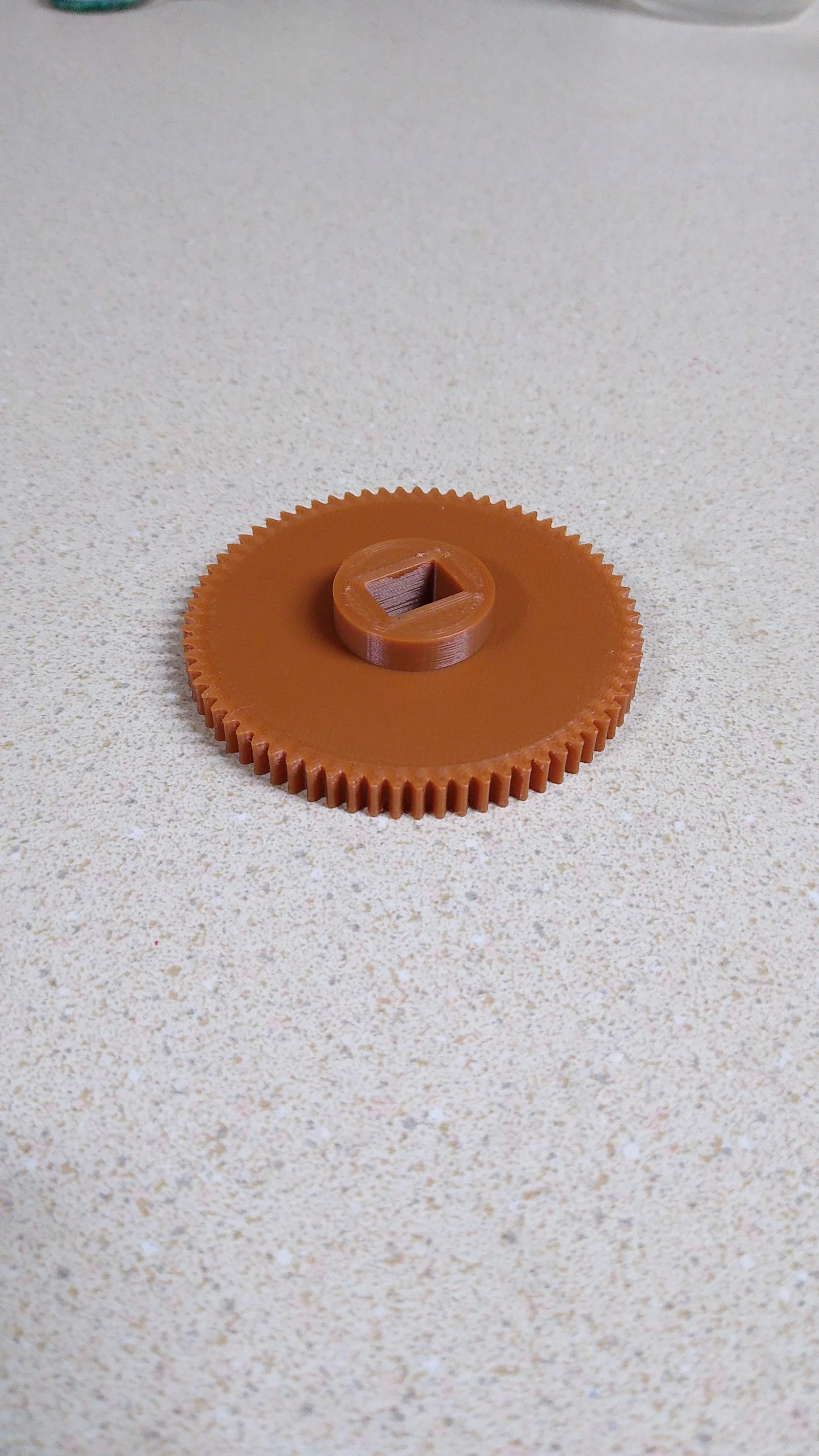

Lỗ tròn chỉ để biết vị trí tâm. Sau đó mình import file, scale đúng đường kính cần (Spur_M0.7_Pa20_Z71-2mm-ch-5487.stl) vào Openscad để thêm phần hub và phần khoét chữ nhật.

File Spur_M0.7_Pa20_Z71-2mm-ch-5487.stl cần nằm cùng thư mục với file large-gear.scad nếu bạn muốn chỉnh sửa thêm.

File dùng để in là large-gear-shaft-fit-v4.stl.

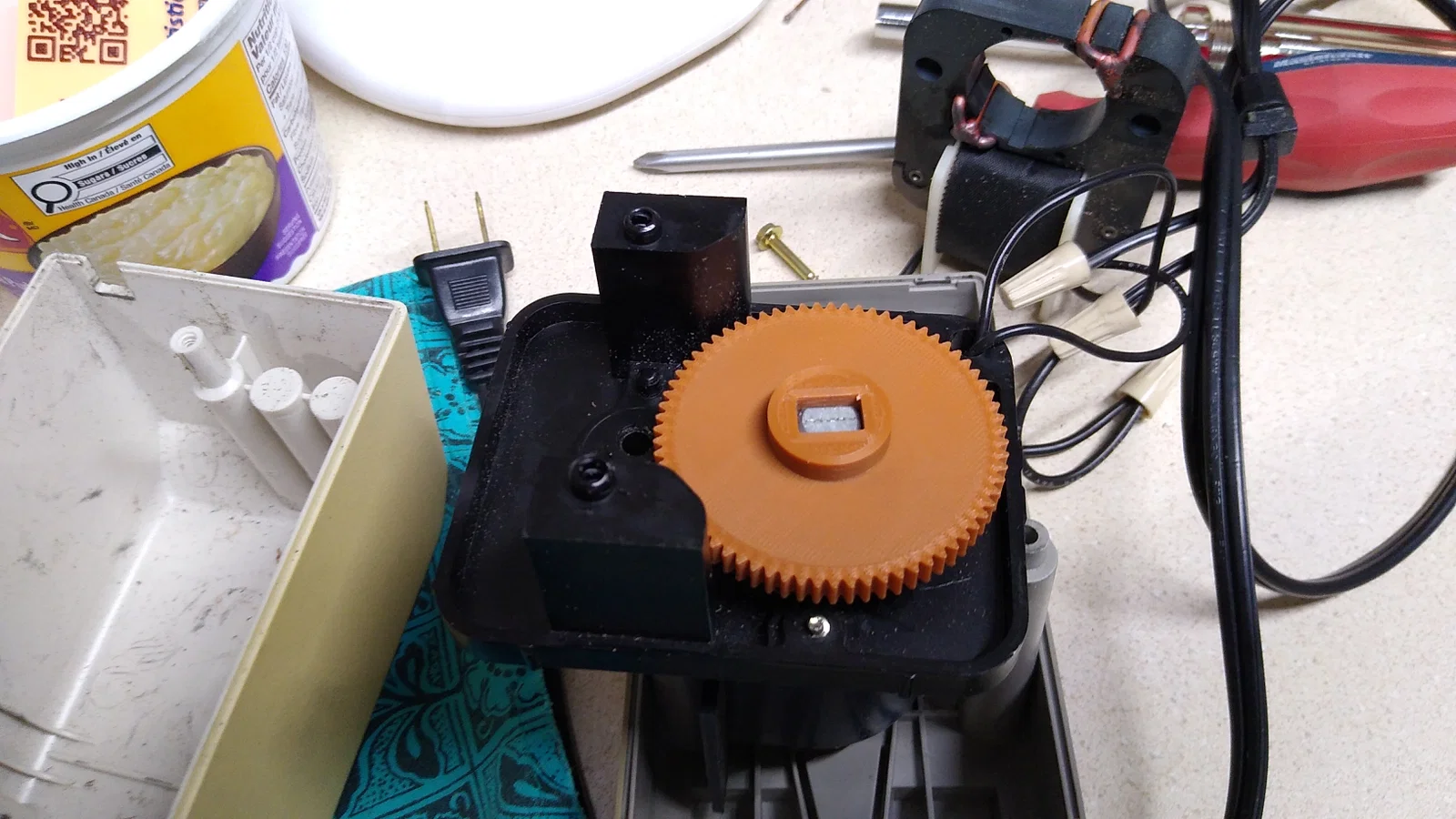

Mình in bằng PLA với 4 perimeters và 15% honeycomb infill. Bánh răng ôm khít trục chữ nhật và mình bôi một lượng khá nhiều mỡ white lithium grease lên cả hai bánh răng.
