Giá đỡ cốc cho bé dạng Parametric

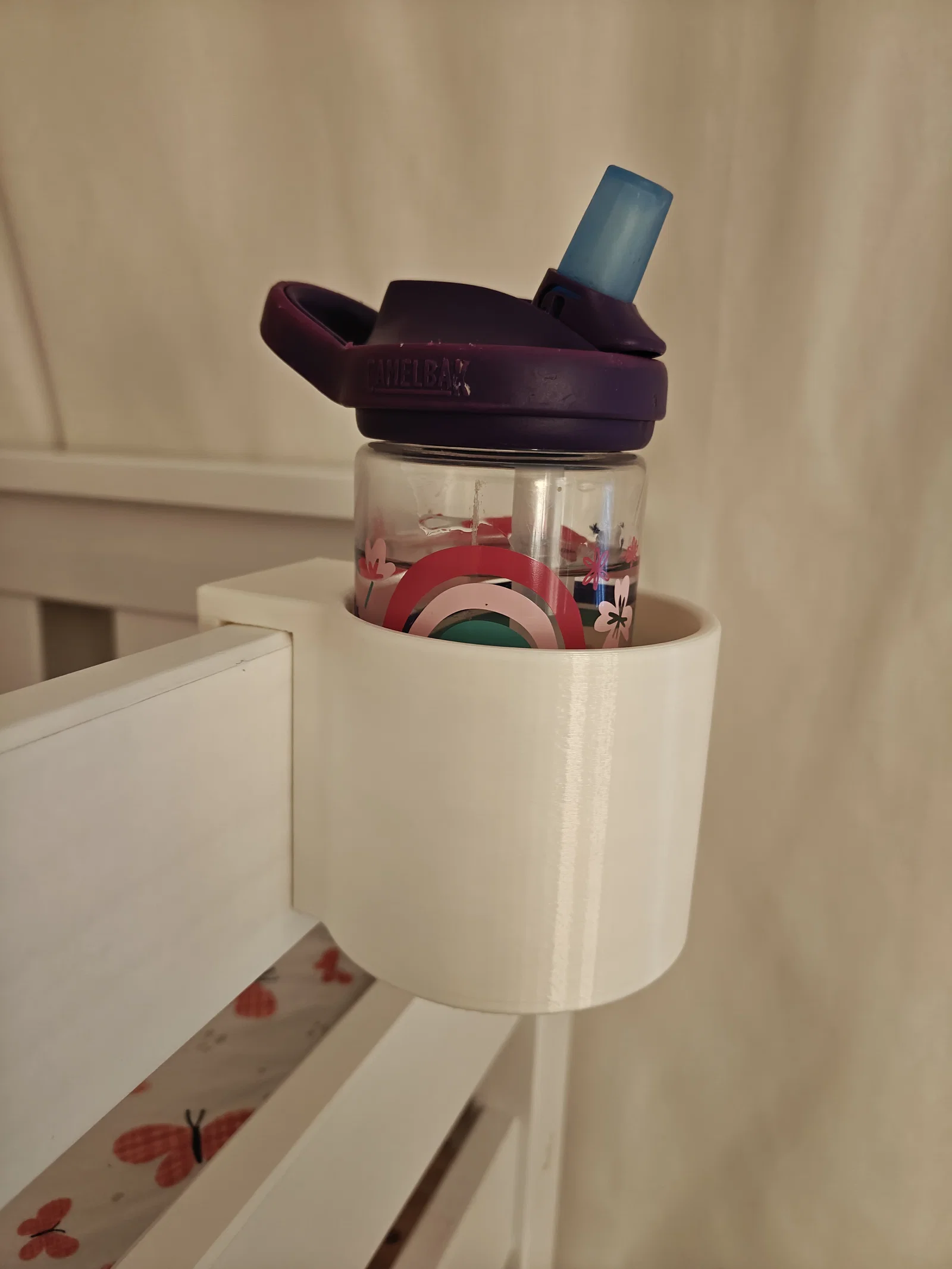

Mình đã thiết kế một chiếc giá đỡ cốc dạng tham số (parametric) để gắn lên thanh giường tầng cho bé, giúp các bé dễ dàng lấy bình nước vào giữa đêm. Giá đỡ này có thể chứa cốc đường kính lên đến 85mm, vừa vặn với hầu hết các loại bình nước trẻ em phổ biến hiện nay (như Zak!, Contigo Tumbler, Simply Modern Tumbler, v.v.).

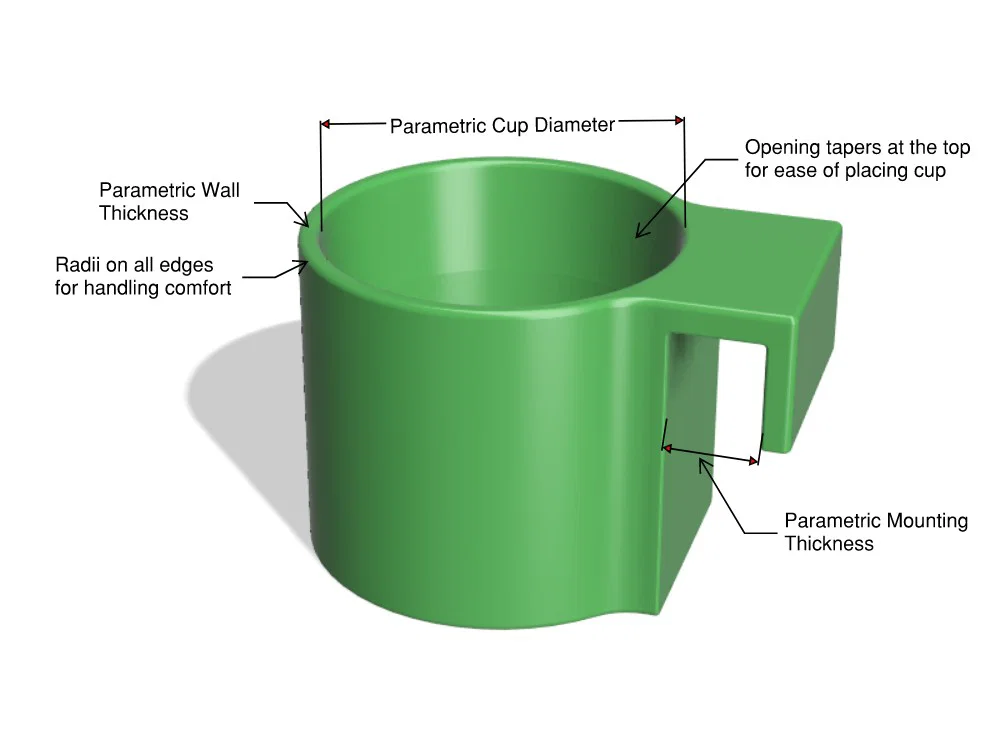

Các thông số có thể tùy chỉnh gồm: 1. Đường kính cốc, 2. Độ dày thành giá, 3. Chiều rộng thanh gắn.

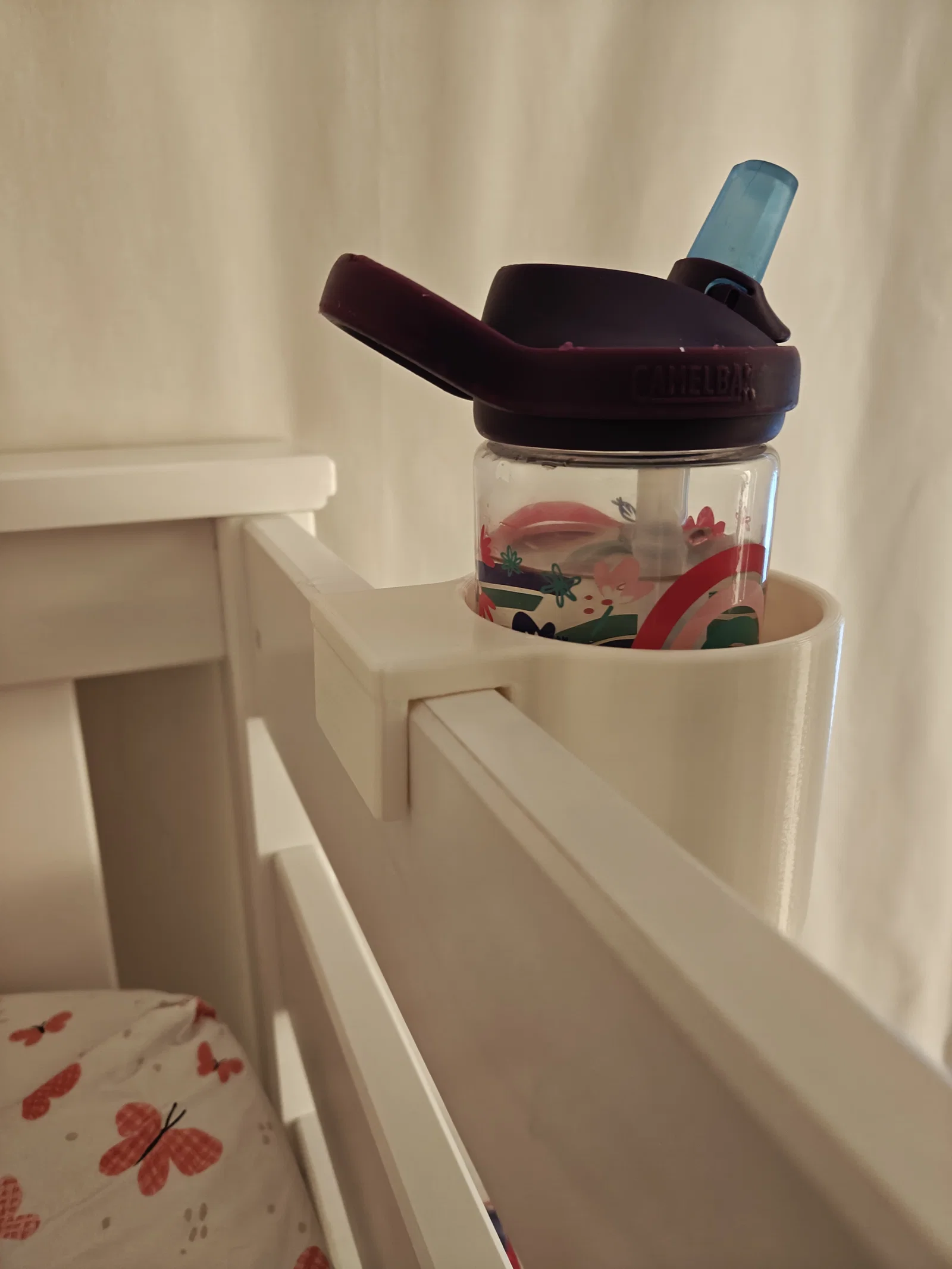

Mẫu cơ sở được thiết kế với chiều rộng thanh gắn là 22.5mm (khoảng 7/8 inch), vừa khít với thanh chắn giường tầng Max and Lilly của mình. Đây là thông số bạn có thể sẽ cần điều chỉnh để phù hợp với giường của bé nhà mình.

Các tính năng thiết kế bao gồm miệng giá được vát loe giúp đặt cốc vào dễ dàng hơn, các cạnh được bo tròn để an toàn khi sử dụng, và phần đáy bên trong cũng được bo tròn để tránh góc nhọn, giúp vệ sinh thuận tiện hơn khi có nước đổ vào. (Thiết kế rất thân thiện với người dùng..)

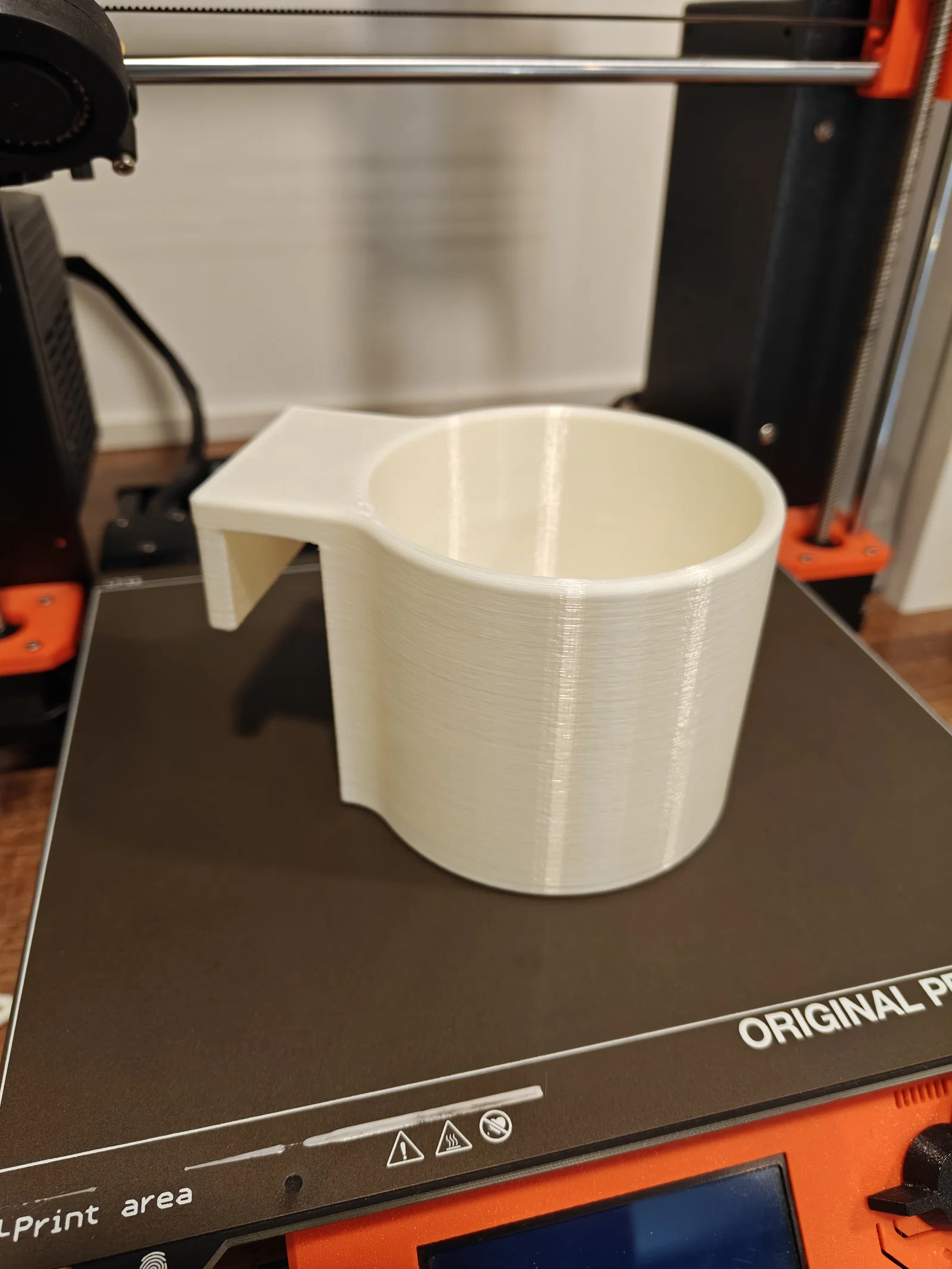

Bạn có thể in với nhiều thông số khác nhau, nhưng mình đã sử dụng các thiết lập sau:

• 0.3 layer height
• In thẳng đứng, sử dụng organic supports cho phần nhô ra của thanh gắn
• 15% Cubic infill
• Chất liệu PLA (hầu hết các loại nhựa in đều dùng được)

Lưu ý: Vì mình mới tập tành làm parametric modeling nên file Fusion có thể chưa được tối ưu hoàn toàn cho việc chỉnh sửa.
