Cầu đèn LED (Bridge/Arc) dễ in - Easy Print

Cũng giống như bao người khác, mình rất thích mẫu LED Bridge Lamp của Opossums. Ngoài ra cũng có rất nhiều mẫu thiết kế tuyệt vời khác như mẫu này, mẫu này và mẫu này. Mỗi mẫu đều có ưu điểm riêng, nhưng mình nghĩ sẽ có nhiều bạn thích cách mà mình thực hiện thiết kế này.

Điểm khác biệt của phiên bản này (và một lưu ý nhỏ)

Với phiên bản của mình, mình đã cố gắng tối ưu để tiết kiệm nhựa in nhất có thể trong khi vẫn giữ được kích thước lớn. Mình rất thích kiểu đèn này vì nó không chiếm chỗ trên bàn làm việc! Vì lý do đó, nếu bạn dùng file này, mình thực sự khuyên bạn nên sử dụng nozzle 0.4mm và kiểm tra kỹ phần thiết lập slicing trước khi in. Thiết kế này yêu cầu chính xác 2 tường (walls) cho các đoạn nối và phần giữa, mình thấy độ cứng cáp như vậy là quá đủ, nhưng đồng nghĩa là không được phép sai sót.

Các phiên bản

Mình đã chia ra ba phiên bản khác nhau:

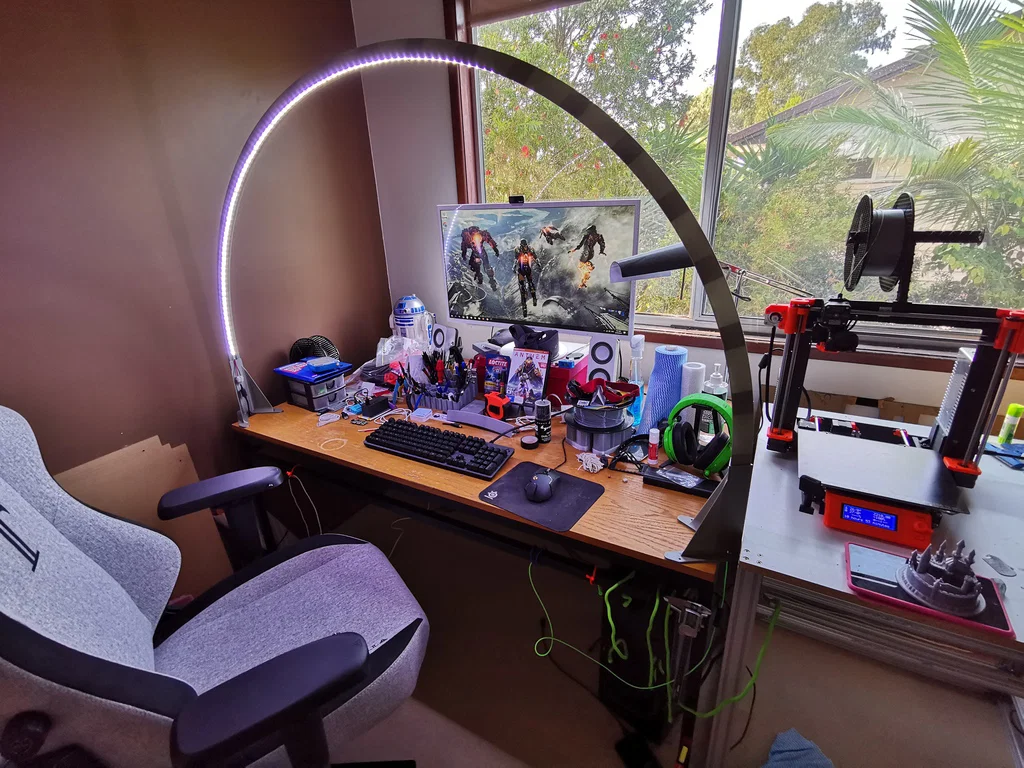

• 170cm (bản gốc - đã kiểm chứng)
• 140cm (đang in nhưng các thành phần quan trọng đã kiểm chứng)
• 100cm (chưa thử nghiệm)

Chất liệu và dải LED

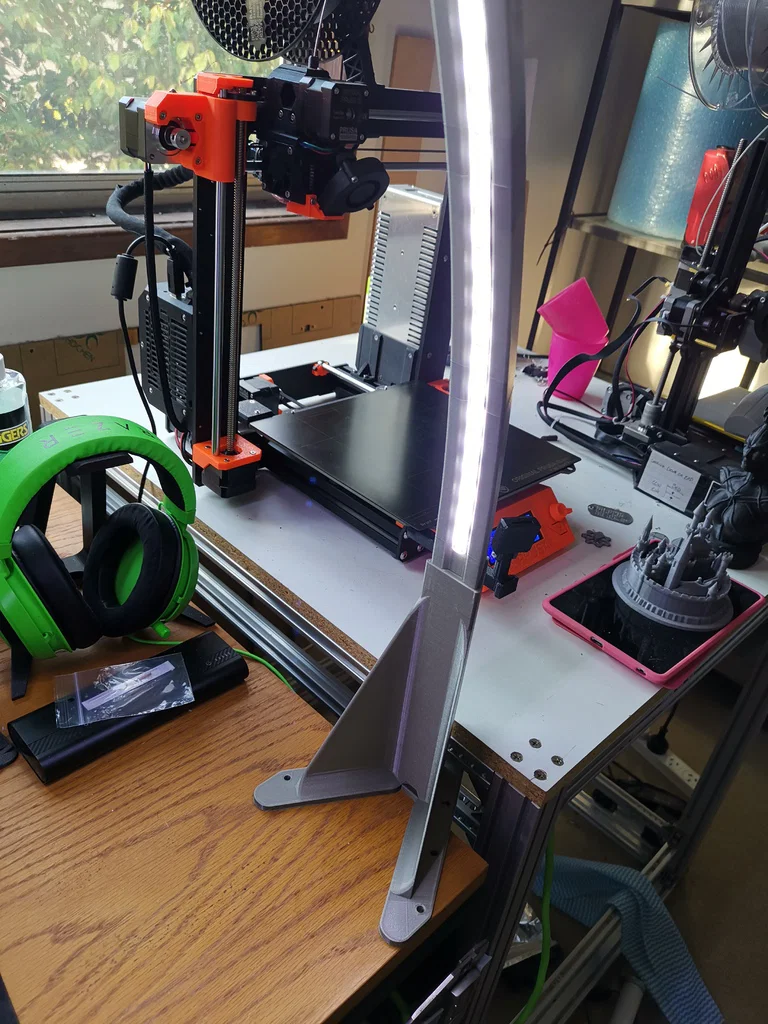

Mình in bằng PLA và thấy ổn với nhiệt độ tỏa ra từ dải LED mình chọn. Phiên bản 170cm dùng khoảng 2.4m dải LED, các phiên bản nhỏ hơn sẽ dùng ít hơn - bạn chỉ cần đảm bảo chọn loại rộng 10mm là được.

Hướng dẫn in

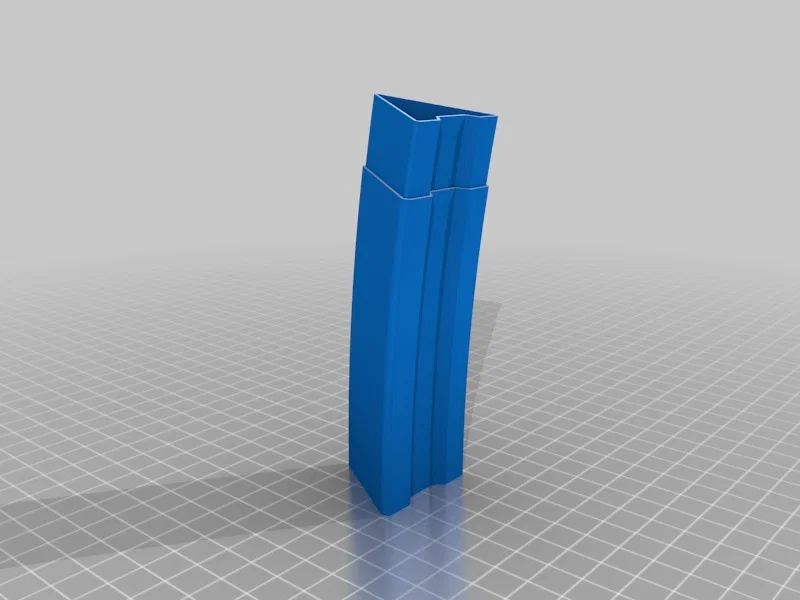

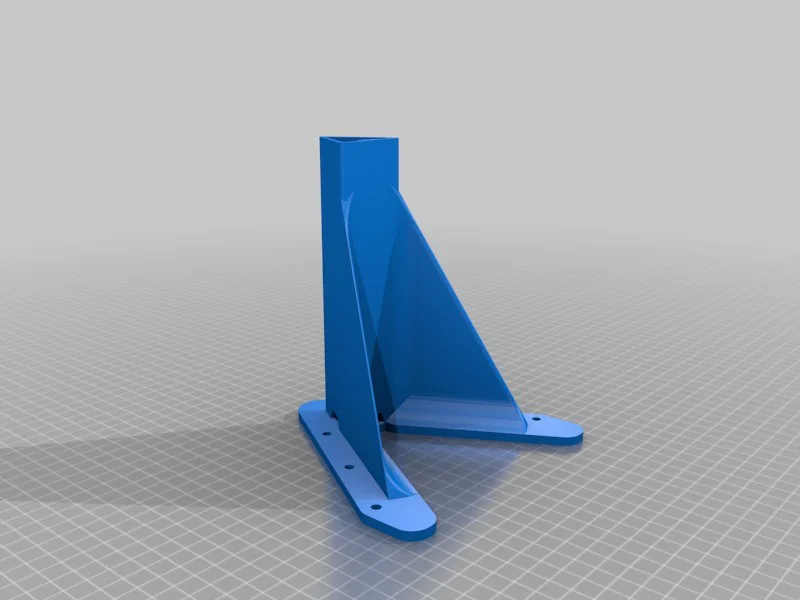

Nhớ là chỉ dùng nozzle 0.4mm thôi nhé! Cả ba phiên bản đều cần 2 phần đế, 20 phần đoạn nối và 1 phần giữa. Phần đế của bản 170cm cao 20cm, còn hai bản kia là 16cm. Tất cả các chi tiết đều in được trên máy in cỡ nhỏ, kể cả Ender-2, mặc dù mình in trên Prusa i3 MK3. Mình không khuyên in quá 6 đoạn cùng lúc vì diện tích tiếp xúc với bàn in khá nhỏ, dễ bị lỗi (trừ khi bạn có dùng brim). Hoàn toàn không cần support nhé.

Lắp ráp

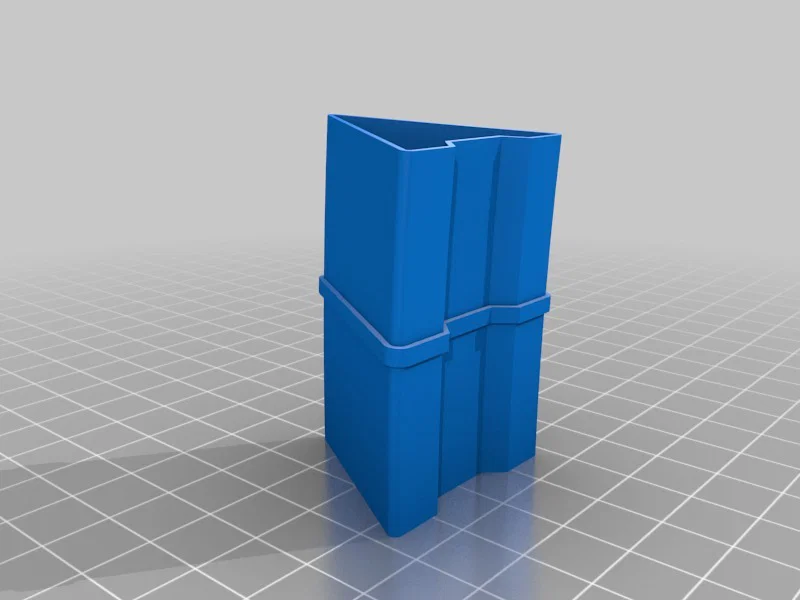

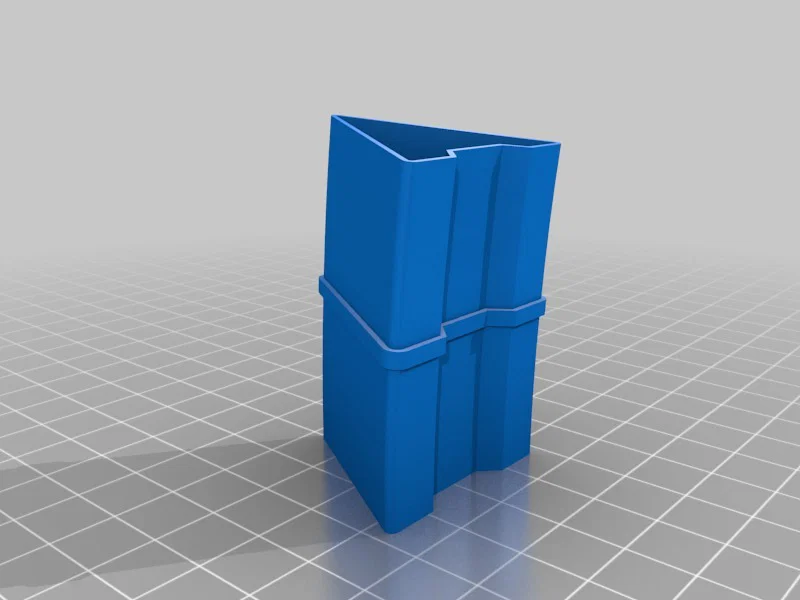

Không có gì khó khăn cả. Mọi thứ chỉ cần lắp vào nhau và sẽ giữ khá chặt nhờ ma sát. Bạn sẽ có 2 bên, mỗi bên gồm 10 đoạn, một mảnh ở giữa để kết nối chúng, và mọi thứ sẽ khớp vào phần đế một cách dễ dàng. Nếu bạn gặp khó khăn khi lắp các bộ phận, mình thấy là bắt đầu từ phía có rãnh để dải LED sẽ dễ dàng hơn một chút.

Thông số in

Hãng máy in: Prusa Máy in: i3 MK3 Rafts: Không Supports: Không Độ phân giải: 0.2mm Infill: 20% Nhựa in: Prusament PLA (màu Pearl Mouse)
