PDU Gắn Rack 10-inch

Góc máy của mình bị rối bởi đống switch và thiết bị mạng. Sau khi thấy nhiều anh em trên mạng dùng rack 10-inch nên mình cũng muốn làm một cái cho gọn. Tuy nhiên, gom đủ đồ xong thì mình tìm đỏ mắt không ra cái PDU hay ổ cắm 10-inch nào vừa ý, thế là quyết định tự thiết kế luôn.

Dưới đây là các linh kiện mình đã dùng. Ban đầu mình thiết kế để in không cần support, nhưng sau đó vì muốn lắp thêm cầu dao (breaker) nên phải cần support mới in được. Nếu anh em nào muốn làm bản không cần cầu dao thì cứ nhắn, mình sẽ cập nhật lại file cho.

• Cầu dao 10 Amp
• Ổ cắm nguồn
• Mặt ổ cắm
• Công tắc bập bênh có đèn LED
• Đầu nối dây điện
• Dây điện 14-gauge

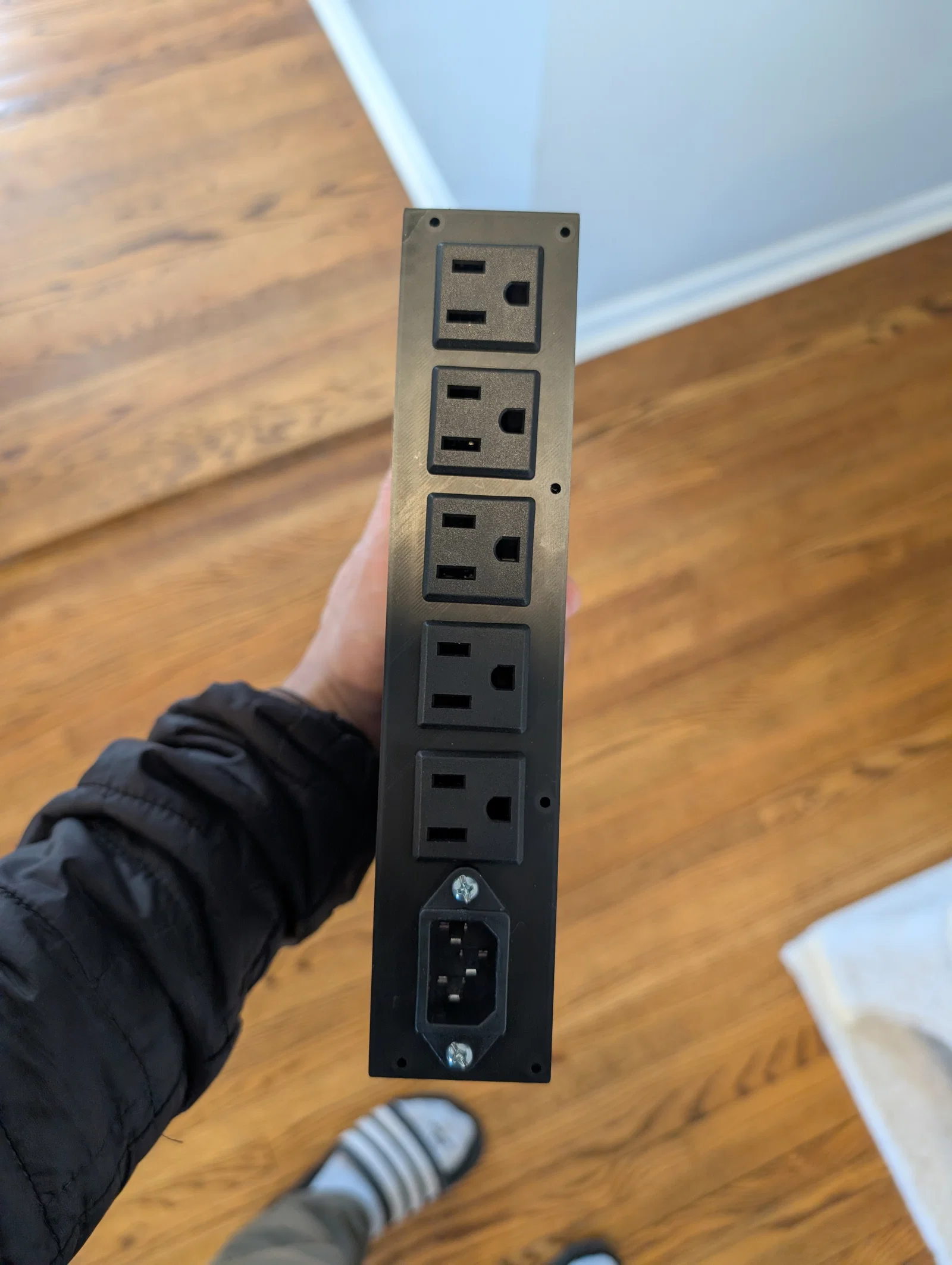

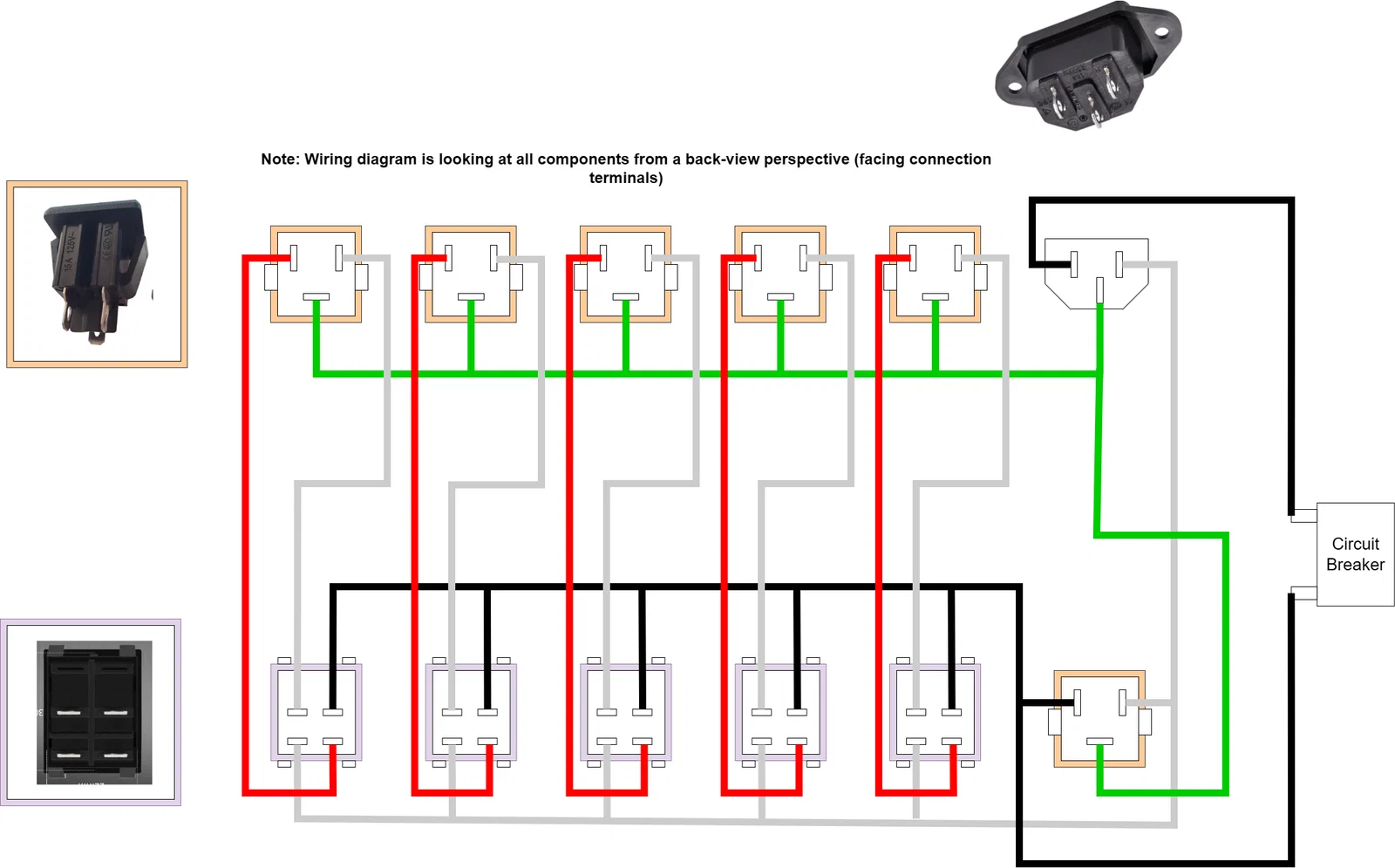

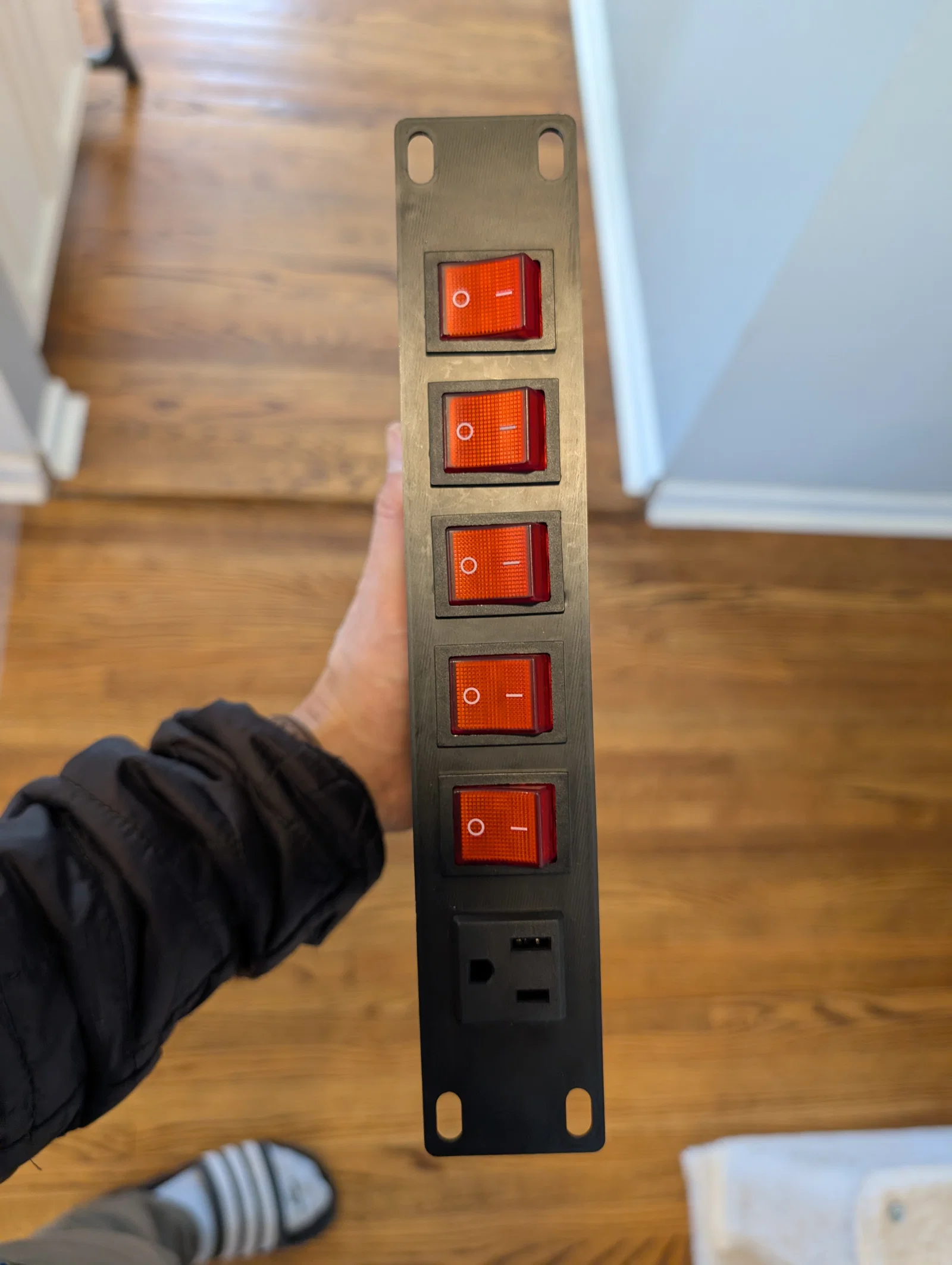

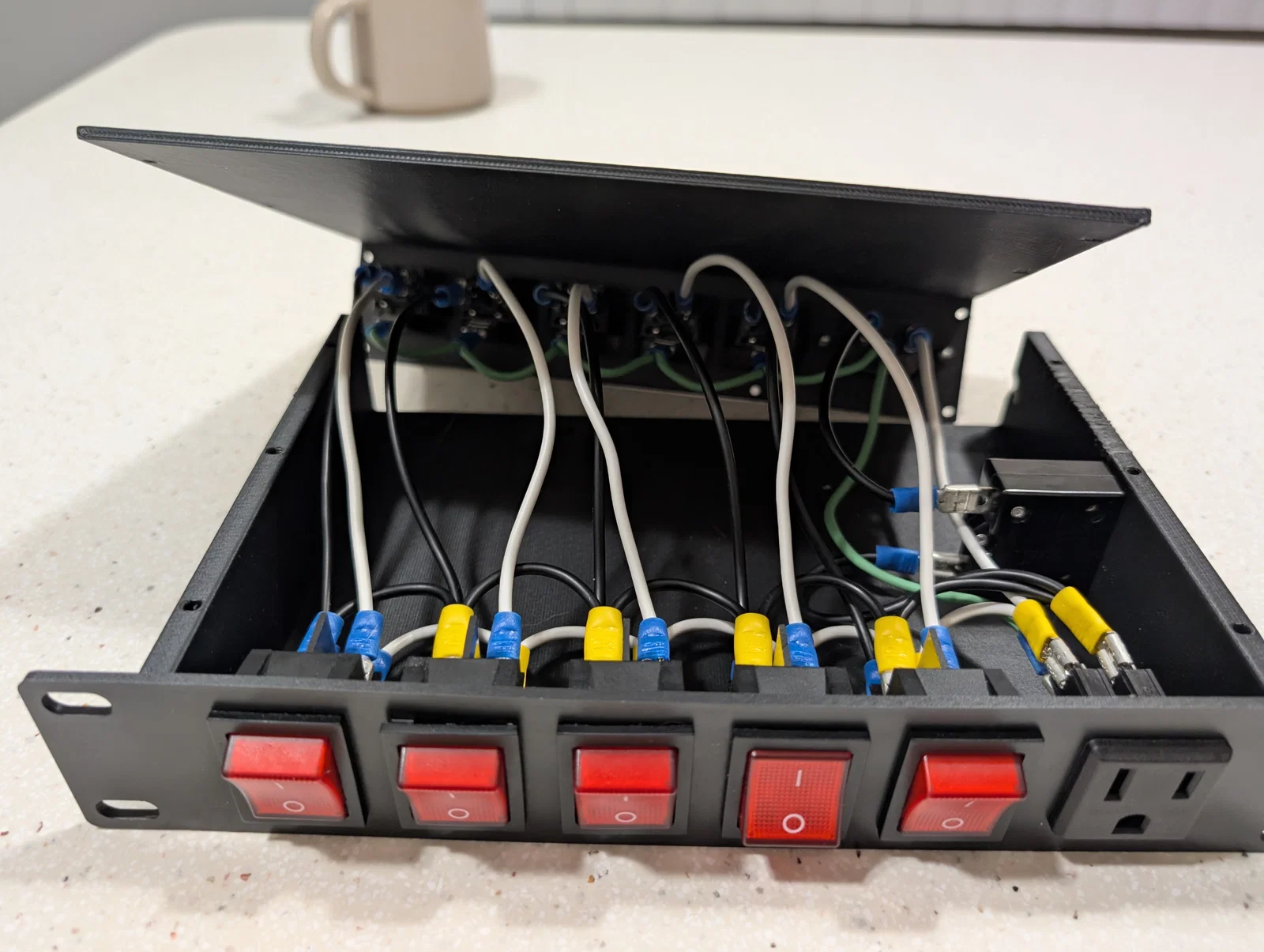

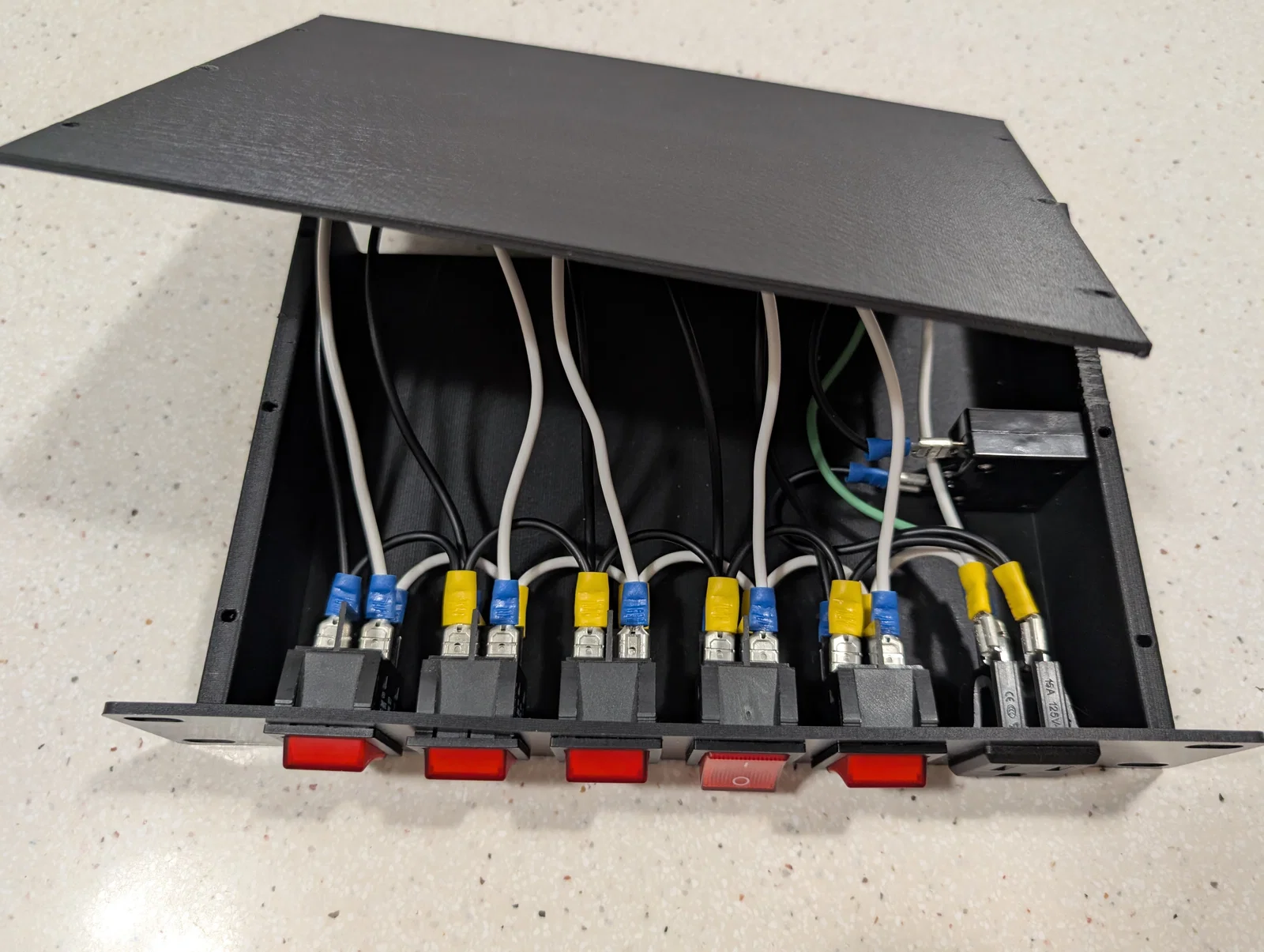

Xin lỗi anh em vì sơ đồ đi dây hơi vội nên nhìn hơi rối. Lưu ý là sơ đồ này dựa trên góc nhìn từ phía sau (nhìn vào các đầu nối). Anh em xem kỹ hình ảnh đi kèm sẽ dễ hình dung hơn. Nếu vẫn khó hiểu thì cho mình biết, mình sẽ tháo máy ra chụp hình chi tiết lại cho.

Ngoài ra, các đường dây màu đỏ trong sơ đồ chỉ là để phân biệt với dây nóng (màu đen). Thực tế thì mình dùng dây đen cho cả hai luôn nhé.
