Mô tả

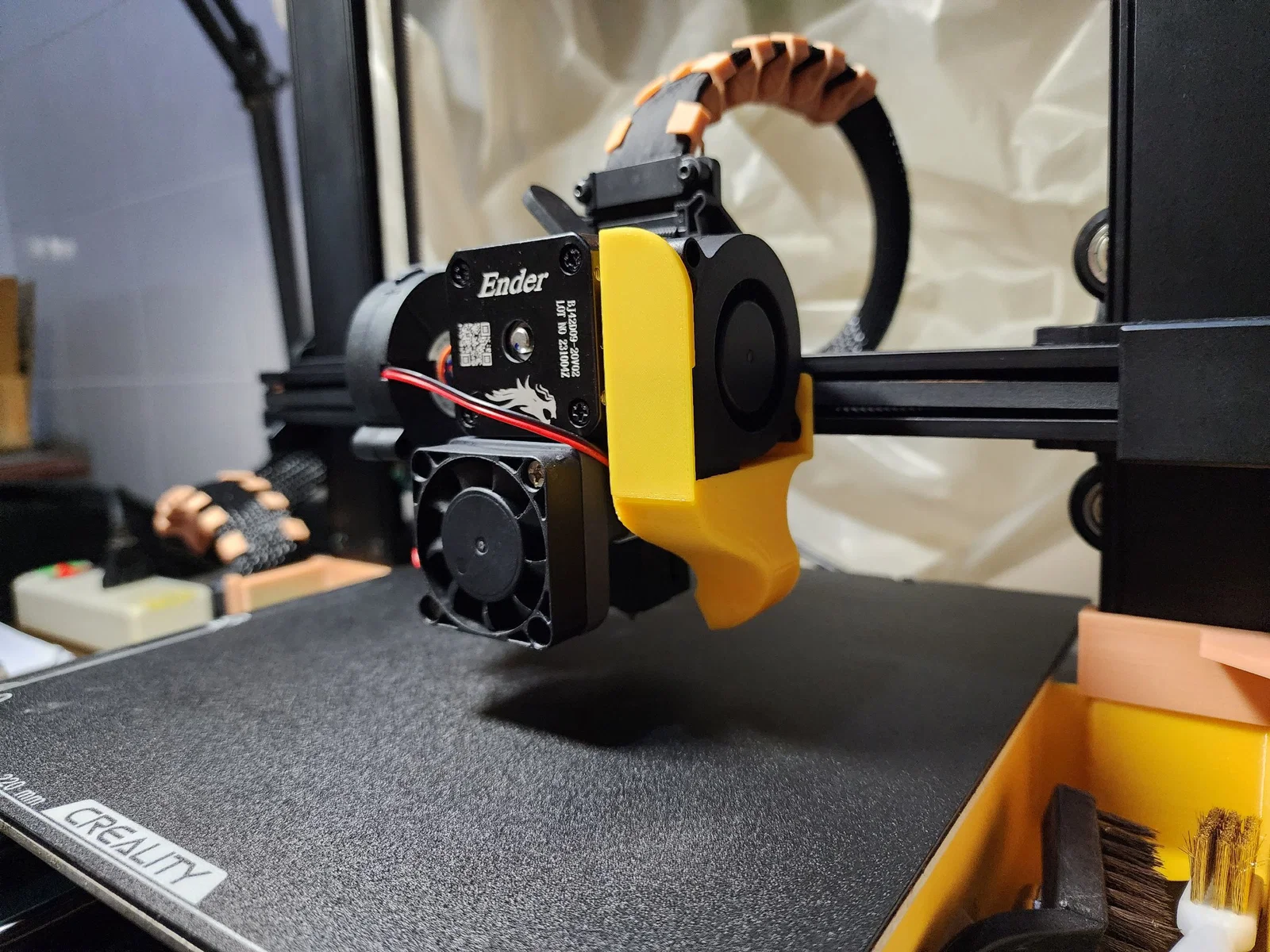

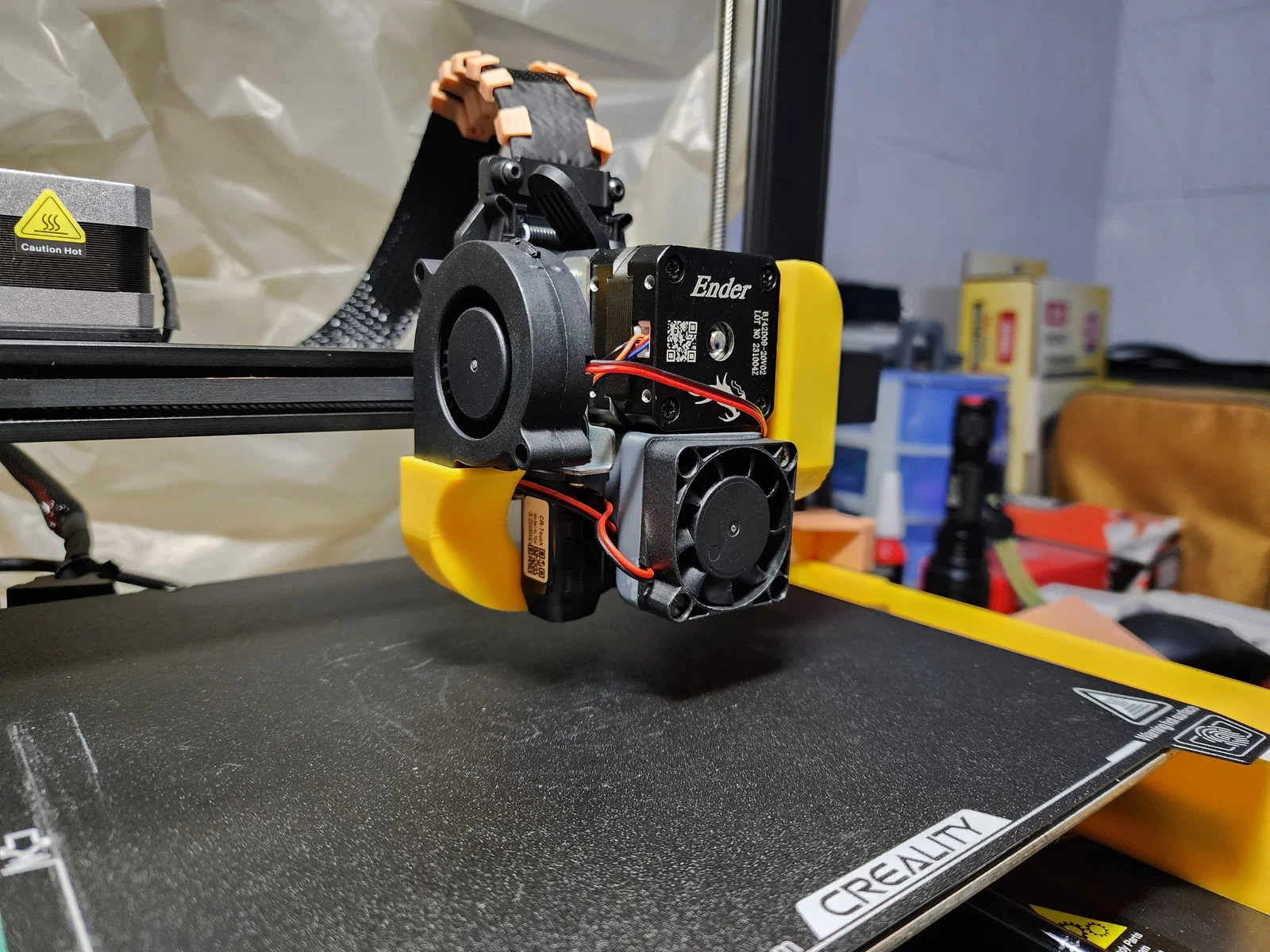

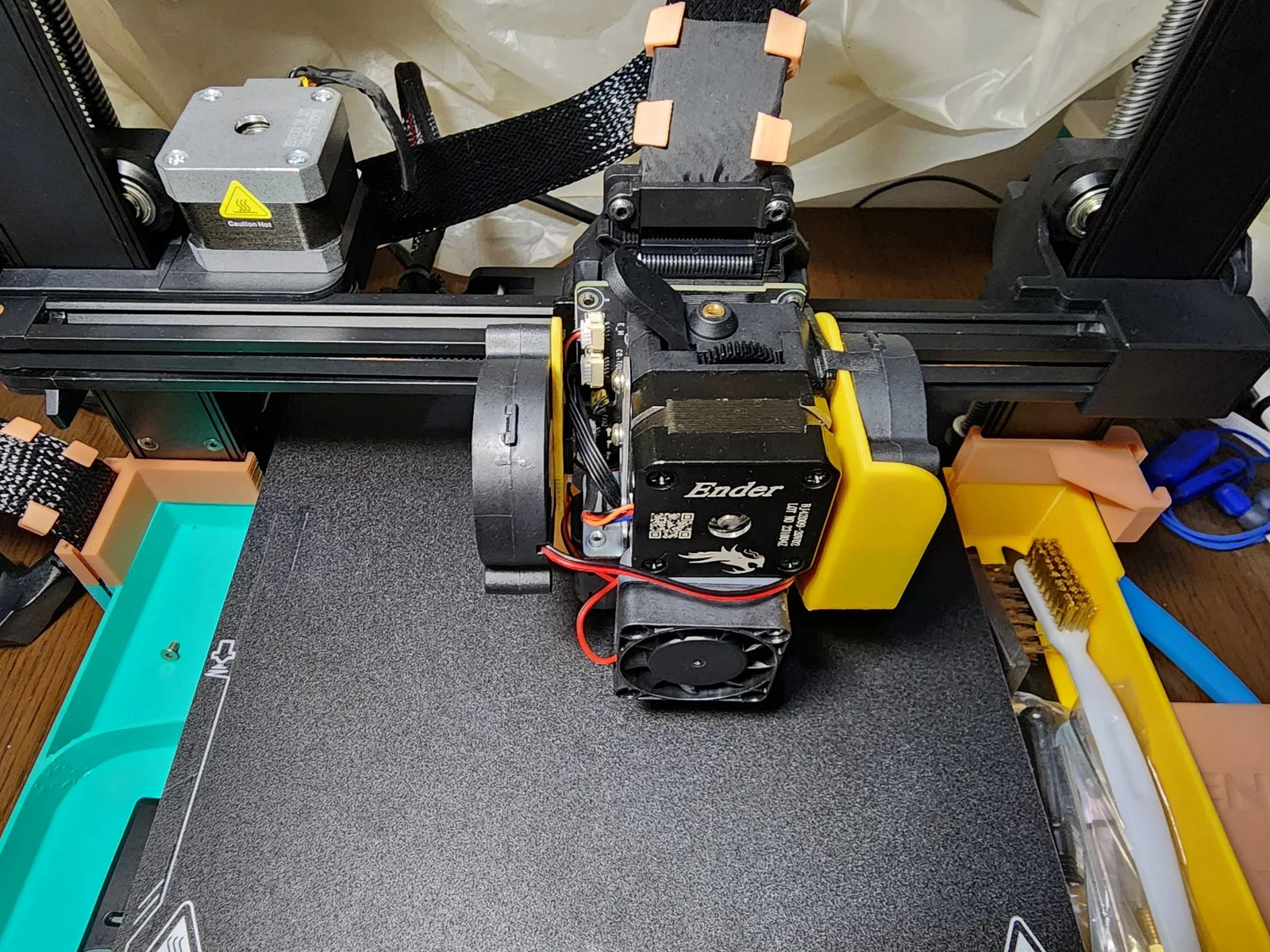

Chào mọi người. Mình mới tham gia diễn đàn cũng như mới bước chân vào thế giới in 3D này thôi, nhưng mình đã tự nâng cấp ống dẫn gió (fan duct) đầu tiên cho chiếc Ender 3 v3 SE lên loại dual 5015, hiệu quả mang lại khá ổn áp.

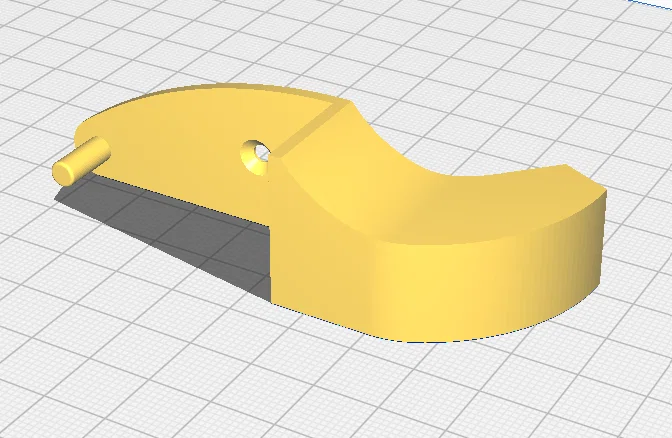

Lỗ bắt vít và phần móc của ống dẫn bên trái đôi khi vẫn chưa được chuẩn lắm trong trường hợp của mình, không rõ lỗi do đâu nhưng nó vẫn có thể lắp vừa vặn vào lỗ vít và giá đỡ nguyên bản của máy mà không gặp vấn đề gì.

Chất liệu: PETG.
Hướng in: Đặt nghiêng theo mặt phẳng, dùng support. Ống bên trái sẽ in nhanh hơn (dùng tree support trên buildplate sẽ dễ tháo hơn).
Cài đặt: Wall 2-3, infill 12-20 (tùy sở thích của bạn, mình đã thử trong khoảng này và không thấy khác biệt gì).
Dụng cụ bổ sung: Không cần (chỉ dùng vít gốc của vỏ máy là được).

Lưu ý: Khi lắp quạt thổi, cần uốn nhẹ ống dẫn gió một chút. Khi chạy ở tốc độ cao (RPM lớn), sẽ có hiện tượng rung lắc nhẹ (mình vẫn đang tìm cách khắc phục).

Lưu ý: Chỉ tương thích với hotend zin.

Cập nhật: ngày 2 tháng 3 năm 2024

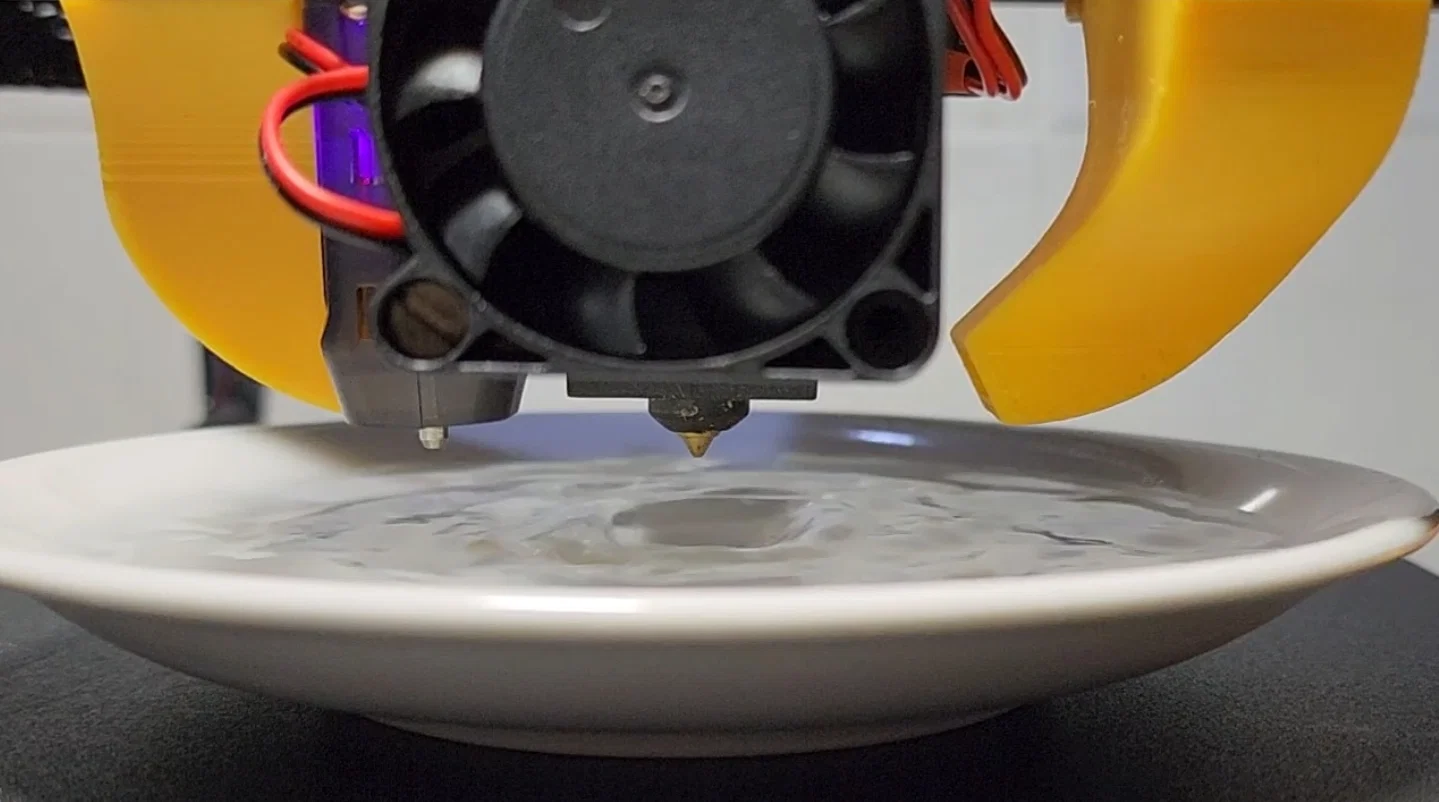

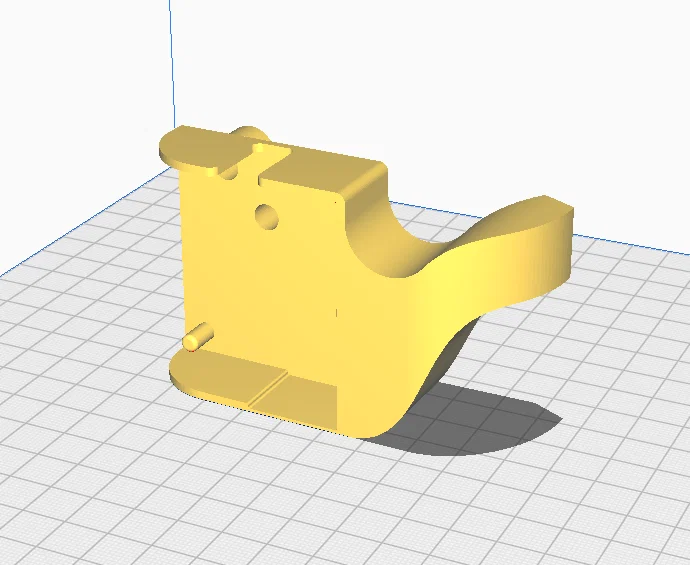

Chào mọi người, mình vừa cập nhật lại ống dẫn gió bên phải (5015 right fan duct Rev.01) với chiều dài ống được kéo dài thêm một chút để cải thiện luồng gió, giúp không khí thổi quanh đầu phun đồng đều hơn. (Mình đã test rồi nhưng quên quay lại video).

Ngoài ra thì tùy vào các bạn tùy biến nhé. Chúc mọi người in ấn vui vẻ!!!

Thân gửi từ Thái Lan.
