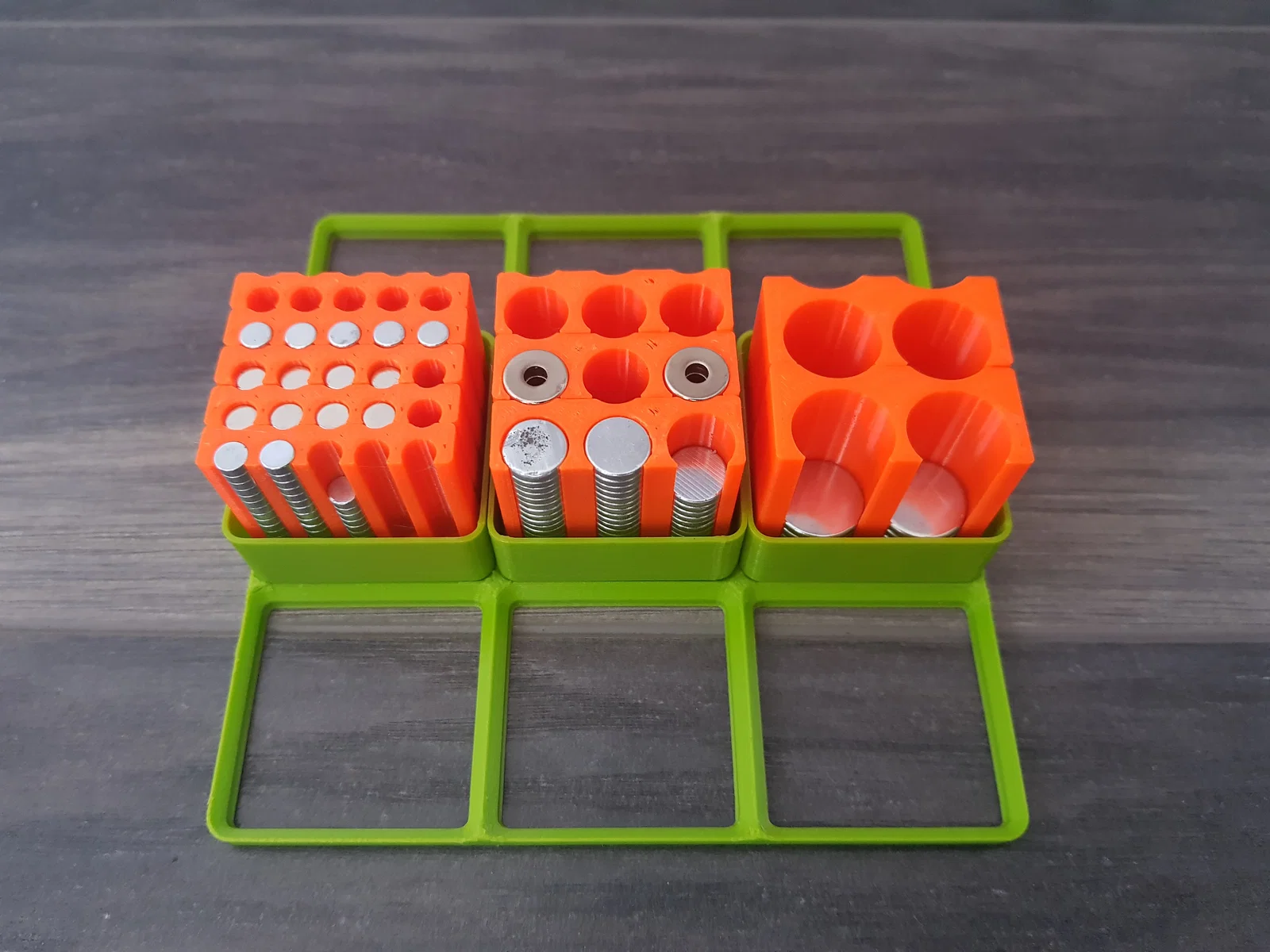

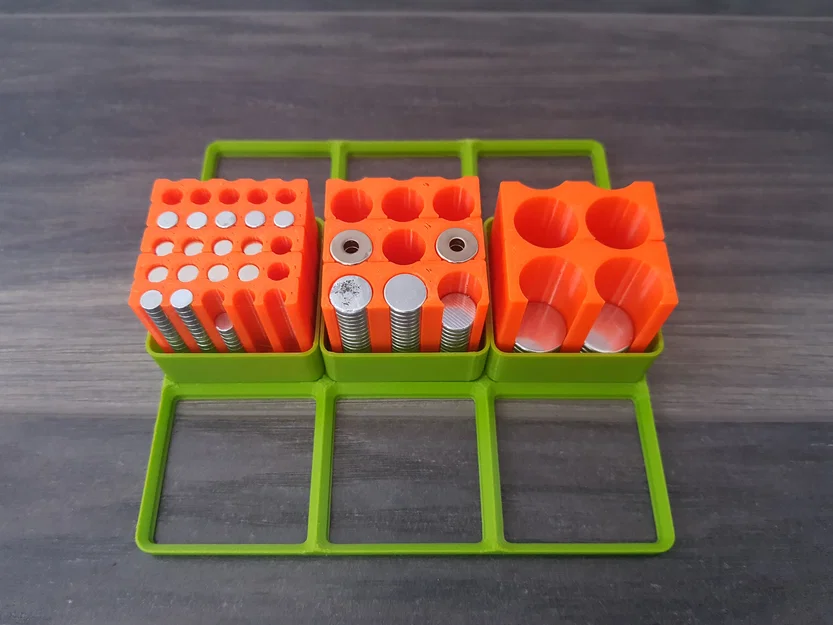

Đế giữ nam châm Gridfinity parametric

Mình đã tạo một file Fusion360 parametric cho các đế giữ nam châm Gridfinity dựa trên những thiết kế mà mình thấy rất hiệu quả cho nhu cầu cá nhân.

KHUYÊN DÙNG: Nếu bạn có nam châm cỡ 7mm chẳng hạn, hãy chỉnh tham số magnet_diameter thành 7mm và magnet_diameter_tolerance từ 0.15-0.2mm. Khoảng dung sai này giúp nam châm trượt vào và ra khỏi đế dễ dàng mà không bị quá lỏng.

Nhật ký thay đổi:

• 2024-08-04
  • Thay đổi toàn bộ file để khớp với các khay rỗng tiêu chuẩn (link đến khay parametric). Kích thước gốc là 37x37mm không vừa do phần gờ xếp chồng “gridfinity stacking lip” chỉ khoảng 36.3mm.
  • Các file mới đã được đổi tên với hậu tố “v2”.
  • Thêm khay trơn 1x1x3u.
• 2025-02-09
  • Tham số bin_width_length trong file Fusion360 đã được chỉnh lại chính xác thành 36.2mm.
  • Tham số magnet_diameter không cần tăng kích thước để bù dung sai nữa. Bạn cứ để đúng bằng đường kính thực tế của nam châm.
  • Thêm tham số mới magnet_diameter_tolerance. Tham số này sẽ cộng thêm đường kính cho lỗ nam châm. Mặc định là 0.2mm.
  • Tất cả model đã cập nhật lên phiên bản “v3” với dung sai mặc định lớn hơn.
  • Thêm model 8mm.
• 2025-04-07
  • Thêm file Fusion360 mới “v4”, có tính năng tự động tính toán part_width.
