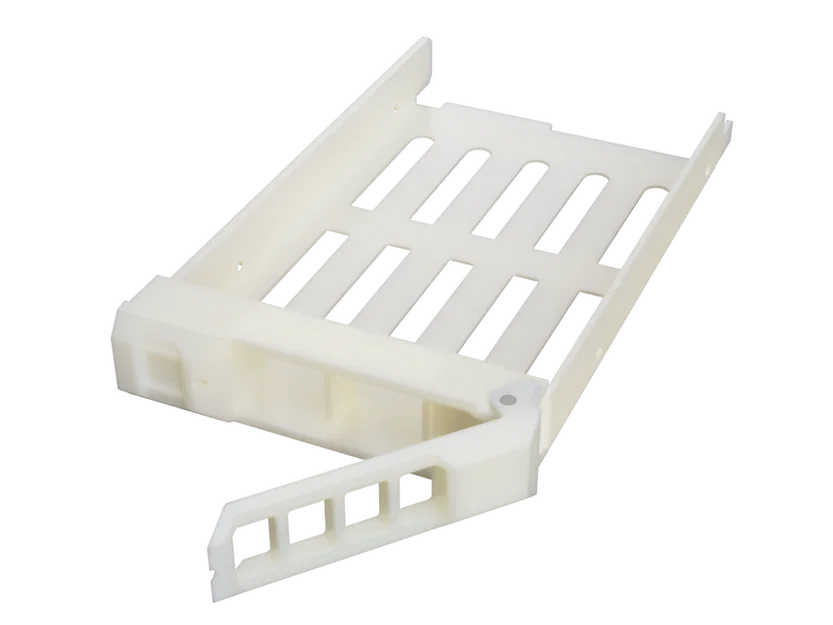

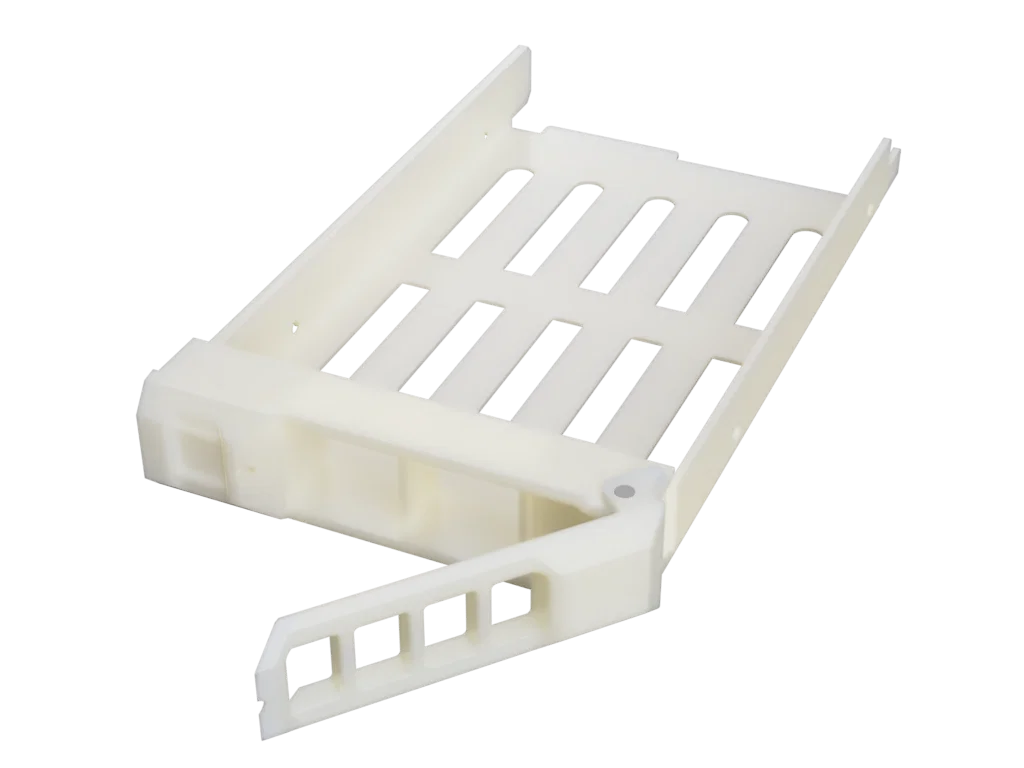

Dell Poweredge G13 Caddy LFF (Khay ổ cứng 3.5 inch)
Mẫu in 3D khay ổ cứng Dell Poweredge G13 Caddy LFF (model F238F) dành cho ổ cứng 3.5 inch. Thiết kế gồm 3 phần với độ chính xác cao, đảm bảo tương thích hoàn hảo và dễ dàng lắp đặt vào khung máy chủ server Dell của bạn.
Mô tả

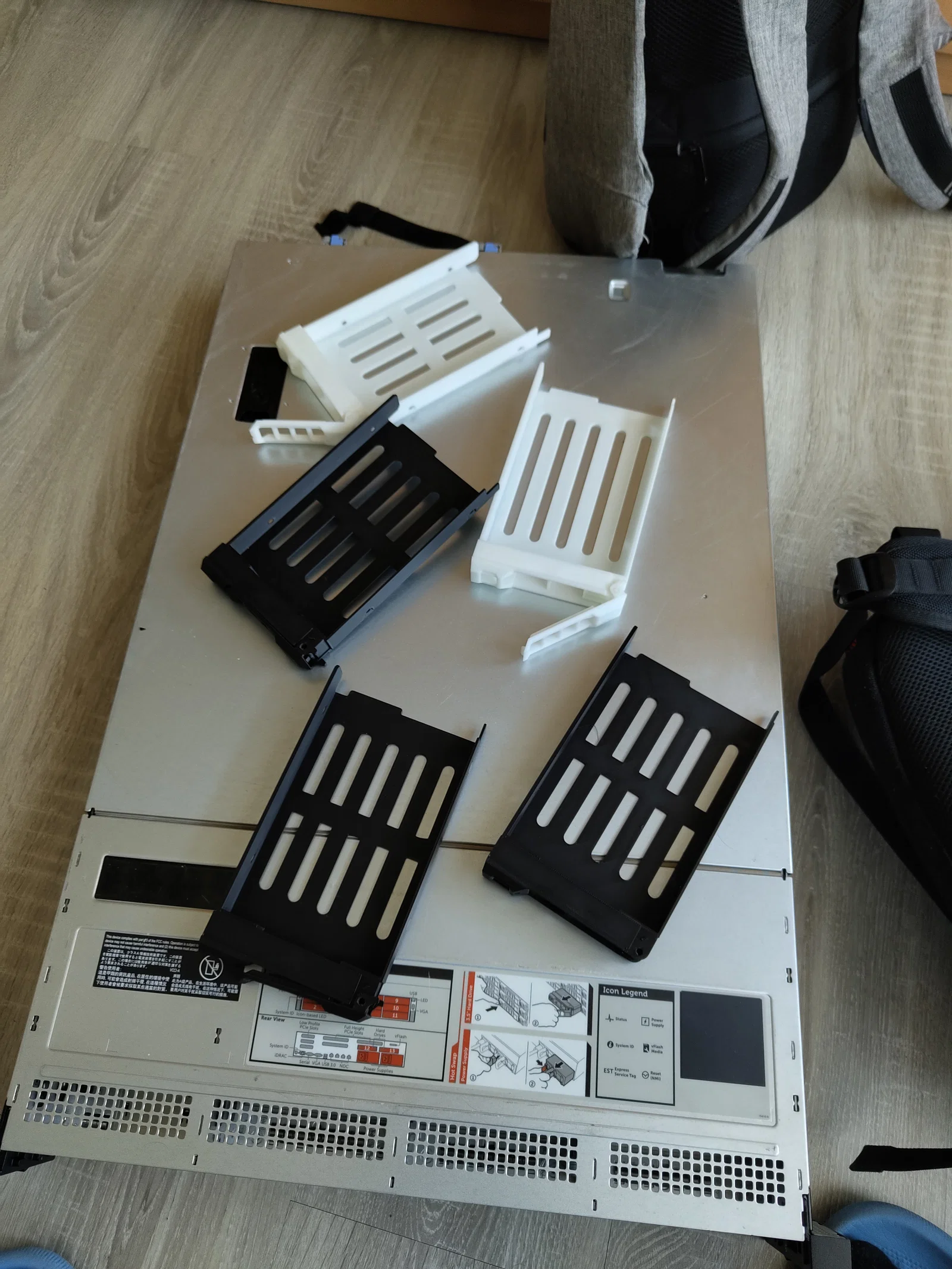

Đây là bản sao đầy đủ chức năng của khay ổ cứng máy chủ Dell G13 (model F238F) được thiết kế cho các ổ cứng LFF 3.5 inch.
Dung sai chính xác – Đầu ốc vít dùng để gắn ổ cứng không được vượt quá 1.25mm chiều cao (hãy dùng ốc M3).
Thiết kế mô-đun – Gồm ba phần riêng biệt:
- Khay (thân chính)
- Cần gạt (cơ chế khóa)
- Chốt (trục xoay cho cần gạt)
Tối ưu hóa độ bền – Hãy in chốt ở tư thế nằm ngang để đạt độ bám dính giữa các lớp tốt hơn và tăng độ bền.
Hướng dẫn lắp ráp:
In tất cả các bộ phận riêng lẻ (có thể cần dùng support cho phần cần gạt và chốt).
Xử lý sau in – Gỡ bỏ support, làm sạch các cạnh và vệ sinh lỗ để bộ phận hoạt động trơn tru.
Lắp chốt xuyên qua cần gạt và khay, đảm bảo cần gạt có thể xoay tự do.
Cố định caddy bằng cách vặn ốc M3x20 vào cơ chế khóa phía trước.
Khả năng tương thích:

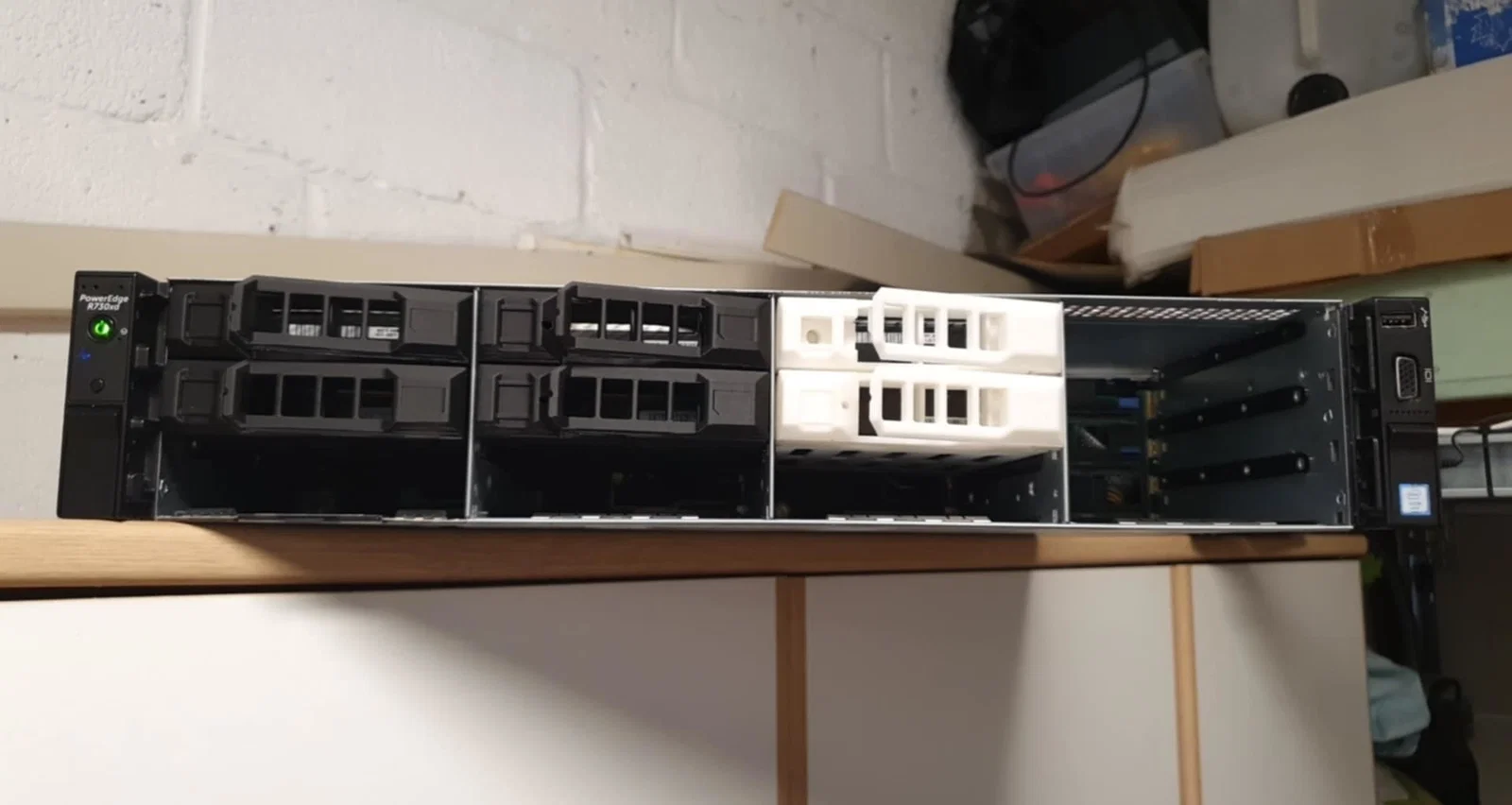

Được thiết kế để khớp với khay Dell F238F nguyên bản, giúp lắp đặt hoàn hảo vào khung máy chủ G13.
