Mega Python - Hệ thống AMS tối thượng cho Bambu Lab

Lưu ý!

Sản phẩm này chỉ tương thích với AMS nguyên bản. Vui lòng xem các thiết kế khác của tôi để biết các thiết kế hỗ trợ hệ thống AMS khác, có rất nhiều lựa chọn tại đó.

Mua bộ linh kiện phần cứng Mega Python

Giờ đây bạn có thể mua bộ linh kiện phần cứng Mega Python từ đối tác của chúng tôi là VisionToCreate3D, vận chuyển trên toàn thế giới.

• VisionToCreate3D (EU)

Bộ linh kiện phần cứng giúp bạn không cần phải tự đi tìm mua từng linh kiện lẻ, bạn sẽ nhận được tất cả những thứ cần thiết:

• Ốc vít: Một bộ ốc vít M3 đầu trụ với nhiều chiều dài khác nhau.
• Vòng bi: Tất cả các vòng bi 608-ZZ và 693-ZZ cần thiết.
• Ống PTFE: Ống PTFE có đường kính trong 2.5mm cần thiết cho quá trình lắp ráp.
• Cáp nối dài: Các đầu nối Molex Picoblade 1.25mm 7-pin và 8-pin để tích hợp liền mạch.

Mega Python có giấy phép phi thương mại nghiêm ngặt, nó chỉ được phép bán khi có cấp phép từ Hume Beam Engineering Solutions.

Hỗ trợ qua Discord

Vui lòng không gửi tin nhắn trực tiếp cho tôi trên này, tôi đã tắt thông báo vì nhận được quá nhiều yêu cầu, nên có thể tôi sẽ bỏ lỡ tin nhắn của bạn. Thay vào đó, vui lòng tham gia máy chủ Discord của chúng tôi để góp ý và nhận hỗ trợ kỹ thuật. Cảm ơn!

Nếu bạn cần bất kỳ sự trợ giúp nào trong quá trình lắp ráp hoặc muốn gửi phản hồi, bạn có thể tham gia cùng chúng tôi trên Discord:

• Discord - Hỗ trợ Mod Python

Máy chủ của chúng tôi có tên là “QIDI Tech 3D Printers”, đừng ngạc nhiên khi tham gia nhé, vì ban đầu nó được lập cho dòng máy in đó nhưng chúng tôi đã mở rộng sang các thương hiệu khác cũng như in 3D nói chung, và có cả các kênh dành cho một số bản mod của tôi. Chào mừng bạn!

Giới thiệu

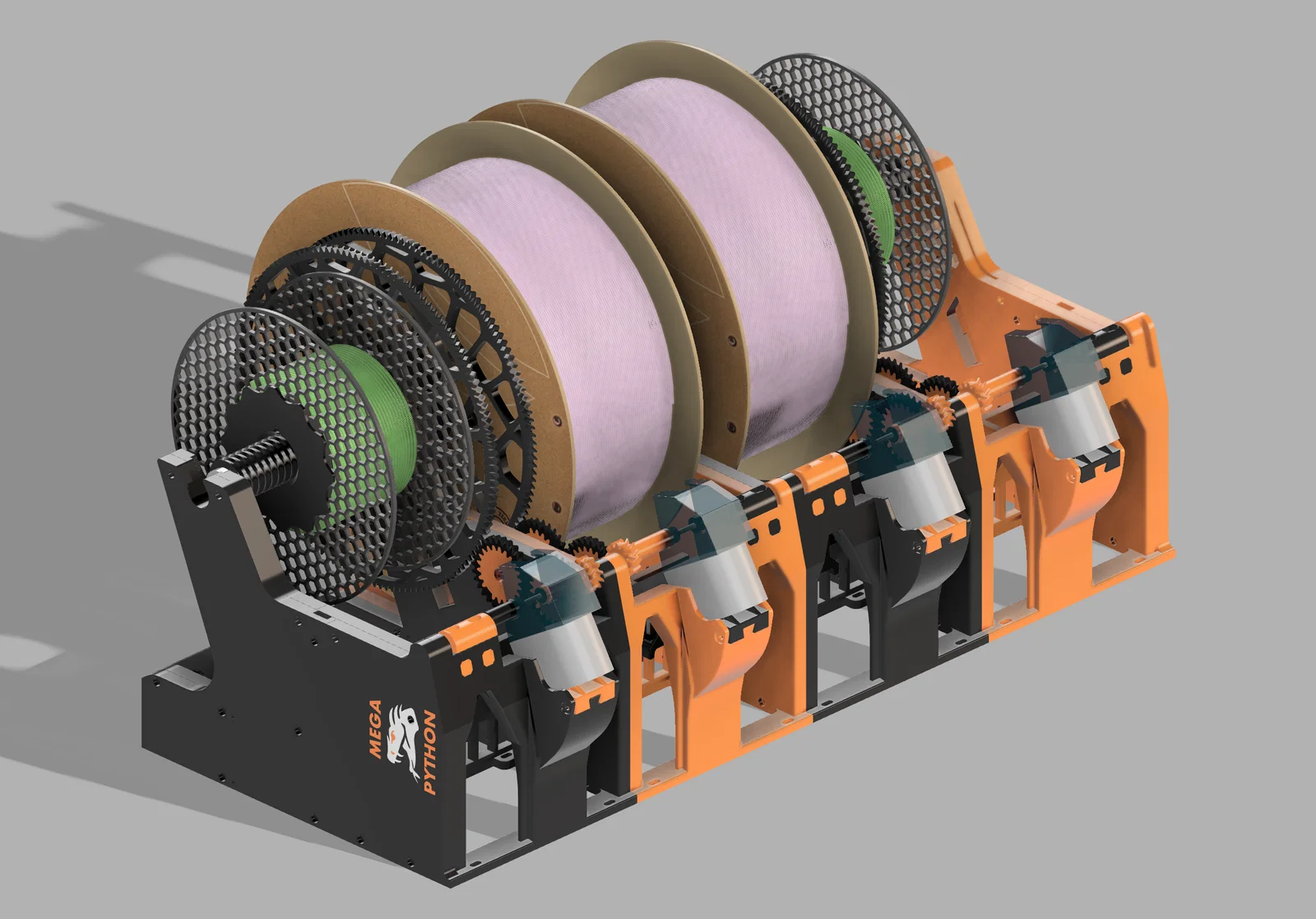

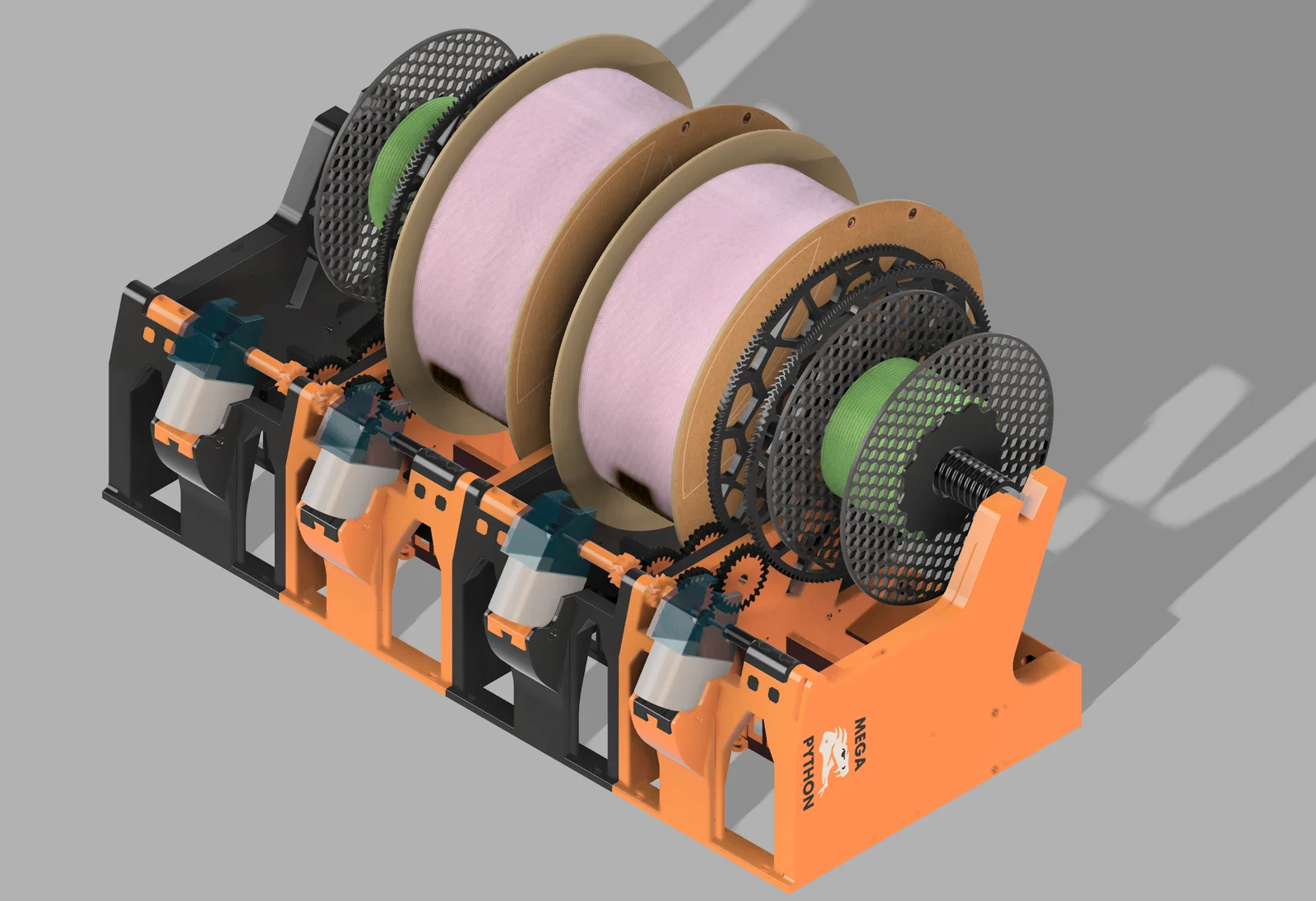

Mega Python là "người anh em" lớn hơn của Python, một hệ thống AMS mô-đun hoàn toàn và cực kỳ đáng tin cậy cho dòng máy in Bambu Lab X1/P1. Hệ thống có thể chứa từ 2 đến 16 cuộn nhựa, hỗ trợ kết nối chuỗi (daisy chain) các đơn vị AMS giống như AMS gốc. Các phần được nối với nhau bằng khớp đuôi én và ốc vít M3. Nó có sẵn giá treo tường tích hợp và các giá đỡ cuộn nhựa được nghiêng về phía sau để bạn có thể dễ dàng lắp đặt trên tường.

Giá treo tường Mega Python tương thích với Bảng treo dụng cụ tổ ong (Honeycomb Storage Wall).

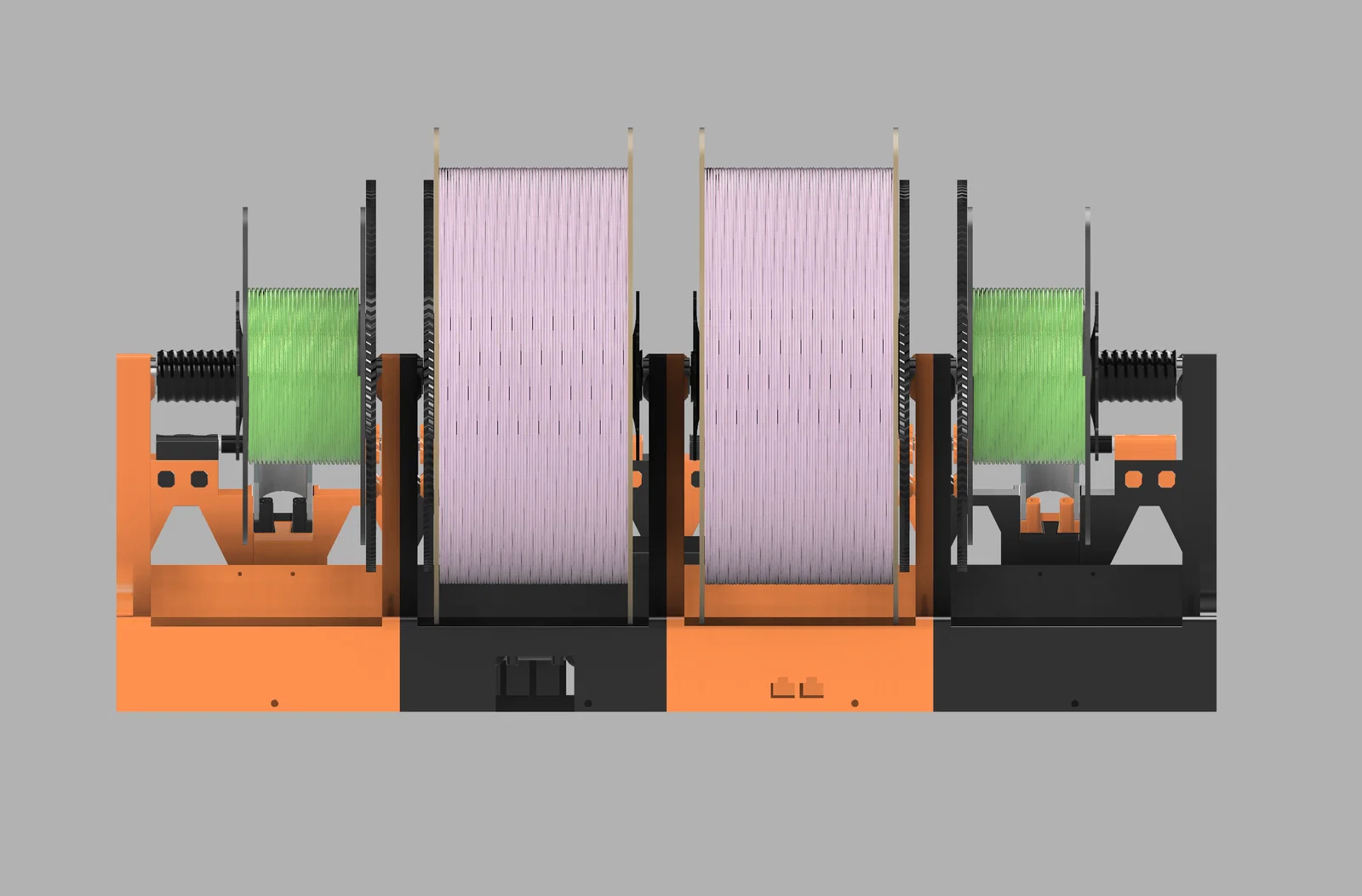

Hệ thống hỗ trợ các cuộn nhựa lên đến 3 kg với đường kính tối đa 310 mm và chiều rộng 120 mm, rất hữu ích cho các xưởng in và những người thích sử dụng cuộn nhựa lớn. Đây là phiên bản nâng cao hơn một chút vì sử dụng nhiều bánh răng và vòng bi hơn, đồng thời cần kéo dài dây cáp feeder.

Đương nhiên, nó cũng hỗ trợ các cuộn nhựa nhỏ hơn, thậm chí là cuộn nhựa mẫu 250g, giống như Python thông thường.

Nâng cấp từ Python

Đối với những ai muốn “nâng cấp” từ phiên bản Python kích thước tiêu chuẩn, các bộ phận in này là giống nhau nên bạn không cần phải in lại:

• m3-wafer-head-gear-side-print-4pcs-1.02.3mf
• m3-wafer-head-top-side-print-4pcs-1.02.3mf
• spool-gear-135t-print-4pcs-1.02.3mf
• spool-holder-top-print-4pcs-1.02.3mf

Các phiên bản này không trùng số nhưng các bộ phận là giống nhau.

Câu hỏi thường gặp và thông số kỹ thuật

“Nó có hoạt động như AMS không?”

• Hoàn toàn có, nó hoạt động giống hệt AMS gốc, chỉ khác là các cuộn nhựa được đặt trong các giá đỡ và dẫn động bởi bánh răng xoắn kép thay vì đặt trên các con lăn. Điều này giúp tăng độ tin cậy và sự linh hoạt lên rất nhiều.

“Tôi có thể sử dụng nhiều Mega Python không?”

• Chắc chắn rồi, bạn có thể kết nối chuỗi tới 4 bộ để có hệ thống AMS 16 cuộn.

“Tôi có thể cắm nóng (hot plug) AMS vào máy in không?”

• Thông thường thì được, nhưng để đảm bảo an toàn, hãy tắt máy in trước khi cắm Mega Python (hoặc cả AMS gốc). Điều này sẽ an toàn hơn cho các linh kiện điện tử, tránh các xung điện có thể xảy ra do tiếp xúc kém giữa cáp bus AMS và bảng mạch nguồn, từ đó có thể làm hỏng bảng mạch chính của AMS.

• Việc cắm nóng thực sự có thể làm hỏng bảng mạch điện tử của AMS, vì vậy hãy cắm mọi thứ vào trước khi khởi động máy in.

“Tôi có cần AMS gốc không?”

• Có. Bạn cần lấy các linh kiện từ đó để chuyển sang Mega Python. Tất cả các bộ phận có thể mua lẻ nhưng có thể rẻ hơn nếu mua nguyên một bộ AMS thay vì tự tìm mua từng món.

“Mega Python to cỡ nào?”

• Mega Python rất lớn. Tuy nhiên, nó là dạng mô-đun nên bạn có thể sử dụng ví dụ như chỉ 2 hoặc 3 mô-đun để thu gọn kích thước. Nhưng với cấu hình đầy đủ 4 cuộn, kích thước là: 644 mm (rộng) x 320 mm (sâu) x 322 mm (cao) bao gồm cả giá đỡ cuộn và bộ nạp phía trước.

• Khi dùng cuộn nhựa 3kg lớn, nó sẽ cao và sâu hơn. Với đường kính tối đa cho phép (310 mm), không gian cần thiết là 644 mm (rộng) x 420 mm (sâu) x 365 mm (cao).

• Mỗi mô-đun tăng hoặc giảm 161 mm chiều rộng.

“Tôi có thể đặt Mega Python lên trên máy in không?”

• Nó khá lớn và nặng, đặc biệt là với các cuộn nhựa lớn, vì vậy tôi khuyên bạn nên đặt nó cạnh máy in hoặc treo lên tường.

“Tôi có cần dùng hộp kín không?”

• Tùy thuộc vào loại vật liệu bạn in, thời gian in và độ ẩm nơi bạn sống. Không cần phải là một hộp kín cầu kỳ, bạn chỉ cần bỏ nó vào một hộp kín khí lớn rồi khoan lỗ để luồn ống PTFE và dây cáp là xong.

• Chưa có hộp kín chính thức cho Mega Python, nhưng có thể sẽ có nếu nhiều người yêu cầu.

“Nó có hỗ trợ thẻ RFID không?”

• Mega Python hỗ trợ đầy đủ thẻ RFID của Bambu Lab trên cả 4 khay chứa cuộn nhựa.

“Một bộ nạp không thể gài/thả con lăn trước.”

• Điều này gần như luôn do lệch bộ nạp.

• Hãy đảm bảo bạn sử dụng ống PTFE có đường kính trong 2.5 mm theo danh sách vật liệu (BOM), nếu dùng loại 2.0 mm có thể sẽ bị quá khít.

“Tôi có thể dùng 'AMS Savers / Filament Guides' với Mega Python không?”

• Hoàn toàn được, tất cả các phụ kiện AMS Savers và Filament Guides đều được hỗ trợ.

“Tôi có thể lấy file thiết kế nguồn định dạng step không?”

• Các file step chính của Mega Python không được công khai. Tuy nhiên, một số file có định dạng step, vui lòng xem tab remix.

Danh sách vật liệu (BOM)

Bạn có thể in Mega Python bằng bất kỳ loại sợi nhựa nào bạn muốn.

Tôi khuyên bạn nên đặt AMS cạnh máy in hoặc treo tường.

Tôi đã in hầu hết các bản test bằng Prusament ASA, PLA và eSUN PLA+, cả hai thương hiệu và loại nhựa đều cho kết quả tuyệt vời. PETG cũng là một lựa chọn tốt.

Nhựa in

• eSUN PLA+
• eSUN PETG
• Prusament Galaxy Black

Ốc vít

Bạn cần khá nhiều ốc vít M3 đầu trụ, nhưng bạn không bắt buộc phải dùng tất cả nếu không muốn. Dưới đây là danh sách các vị trí và thông số ốc vít:

• Mặt trước trái và mặt sau trái so với các mô-đun đầu tiên: 13 x M3-16 mm
• Mô-đun giữa đầu tiên so với mặt sau trái (từ trong ra): 2 x M3-16 mm
• Các mô-đun trước và giữa so với nhau: 36 x M3-16 mm
• Các mô-đun sau so với nhau: 6 x M3-16 mm
• Các mô-đun trước và giữa thứ tư so với mặt phải: 10 x M3-16 mm
• Mô-đun sau thứ tư so với mặt phải: 2 x M3-16 mm
• Các mặt phải so với các mô-đun thứ tư: 2 x M3-16 mm
• Bánh răng 28T và 29T so với các mô-đun trước / khối bánh răng: 8 x M3-16 mm
• Bốn giá đỡ con lăn trước có thể điều chỉnh so với mô-đun trước / khối con lăn: 8 x M3-25 mm
• Bốn ống lót con lăn trước: 4 x M3-16 mm
• Hub nhựa AMS / motor: 4 x M3-12 mm
• Bốn giá đỡ cuộn nhựa: 20 x M3-25 mm (20 mm cũng ổn)
• Gắn giá đỡ PCB chính: 2 x M3-12 mm

Bạn có thể dùng vít 18 mm thay cho vít 16 mm ở hầu hết các vị trí nếu thiếu.

Tóm lại, các ốc vít M3 đầu trụ cần thiết là:

• 6 x M3-12 mm
• 75 x M3-16 mm
• 28 x M3-25 mm

Nếu ở nhà không có sẵn, tốt nhất bạn nên mua các bộ kit bên dưới, nó có đủ mọi thứ bạn cần cho quá trình lắp ráp này và hơn thế nữa:

• Bộ 150 ốc vít M3 đầu trụ

Cáp nối dài

Đối với Mega Python 4 khay đầy đủ với khả năng hỗ trợ RFID, hai cáp feeder (7-pin) và cả hai cáp RFID (8-pin) cần được kéo dài. Tất nhiên bạn có thể tự cắt và nối thêm cáp tùy theo tay nghề, hoặc mua sẵn dây nối dài.

Tôi sử dụng cáp nối dài Molex Picoblade 1.25mm chính hãng, nhưng bạn có thể tìm thấy chúng rẻ hơn trên AliExpress hoặc Amazon, lưu ý rằng hầu hết là cáp đực-đực chứ không phải dây nối dài nên sẽ không dùng được. Hãy tìm kiếm "Molex Picoblade 1.25mm".

Nếu muốn dùng Molex Picoblade chính hãng, tôi khuyên bạn nên mua từ Mouser:

• Molex Picoblade 7-pin (nối dài 225 mm, cần 2 chiếc)
• Molex Picoblade 8-pin (nối dài 225 mm, cần 2 chiếc)

Lưu ý rằng với các dây nối dài này, bạn phải tháo chân cắm và đảo ngược thứ tự dây, nếu không chúng sẽ không hoạt động trong AMS. Việc này rất dễ, tôi sẽ hướng dẫn trong phần hướng dẫn lắp ráp sau.

Vòng bi

Đối với các giá đỡ cuộn nhựa, bạn cần 8 x vòng bi 608-ZZ:

• Vòng bi 608-ZZ (hoặc 608-RS)

Bạn cũng cần 12 x vòng bi 693-ZZ cho các ống lót bánh răng dẫn động phía trước và bánh răng 28T, 29T.

• Vòng bi 693-ZZ

Ống PTFE

Bạn cần khoảng 2m ống PTFE để cắt theo chiều dài yêu cầu. Tôi khuyên dùng ống PTFE gốc của Bambu có đường kính trong 2.5 mm và đường kính ngoài 4.0 mm. Nên chọn loại AMS Hub / Custom Cut là ống dài 4m.

• Ống PTFE Bambu Lab 4m

Cáp hub AMS (1500 mm)

Vì Mega Python khá lớn, tôi khuyên bạn nên dùng cáp hub dài đi kèm với hub AMS, nó cũng có thể mua riêng:

• Cáp Bambu Bus (chọn loại 6-pin, 1500 mm)

Tùy chọn nâng cao

Tôi thực sự khuyên dùng các bánh răng đùn xoắn ốc Nano Coated từ FYSETC, tôi dùng cho tất cả máy in Bambu của mình, chúng không đắt và cải thiện hơn so với bánh răng gốc:

• Bánh răng đùn cho Bambu X1/P1P/P1S CNC Nano Coating (Nguồn thay thế)

Tôi cũng nghe nhiều lời khen về BigTreeTech Panda Extruder mới nhưng bản thân chưa thử, bạn có thể mua kèm cả đầu in Revo:

• BigTreeTech Panda Extruder

Mặc dù không bắt buộc, nhưng các tấm bàn in PEO/PEI/PEY rất tuyệt vời, tôi có hầu hết các loại, nó cho vẻ ngoài khá đẹp trên lớp in đầu tiên.

• Tấm bàn in PEO/PEI/PEY (Super 3D)
• Tấm bàn in PEO/PEI/PEY (IdeaFormer)

Bộ dụng cụ lục giác (Hex Tools) cực kỳ hữu ích cho bất kỳ máy in 3D nào.

• Bộ lục giác (1.5 mm - 3.0 mm)

Dụng cụ

Tôi dùng một dụng cụ cắt ống PTFE đơn giản, bạn cũng có thể dùng dao. Tôi dùng thêm một cây giũa mịn để làm sạch linh kiện. Nếu bạn lắp thêm insert nhiệt, cần dùng mỏ hàn. Một cây lục giác ngắn 2.5 mm cũng rất hữu ích.

Bảo hành

Mega Python không làm mất hiệu lực bảo hành, nhưng hãy cẩn thận, đặc biệt là với bảng mạch chính AMS, hãy dùng vòng đeo tay chống tĩnh điện. Bản mod này hoàn toàn có thể tháo rời và không để lại dấu vết gì, nhưng tôi không chịu trách nhiệm cho các rủi ro, bạn phải tự chịu trách nhiệm. Hãy chậm rãi, đọc kỹ trang này hai lần trước khi bắt đầu.

Hỗ trợ

Tất cả các thiết kế của tôi trên Printables đều miễn phí để sử dụng và remix. Chúng có giấy phép phi thương mại. Nếu bạn thích, có thể ủng hộ tôi một chút qua link bên dưới. Cảm ơn :)

https://www.paypal.me/humebeamengineering

Trước khi in Mega Python

Đảm bảo bạn đã căn chỉnh lưu lượng (flow) chuẩn xác trước khi bắt đầu để không bị đùn nhựa quá mức. Nếu không, các khớp nối đuôi én sẽ không khớp với nhau. Máy in Bambu Lab thường làm tốt việc tự động căn chỉnh lưu lượng, nhưng tốt nhất hãy kiểm tra lại bằng cách thủ công trong Bambu Studio hoặc Orca Slicer.

Sau khi làm xong, hãy in các khớp nối test, thêm thông tin tại đây:

Thiết lập in

Tất cả các chi tiết đều in không cần support, tôi khuyên dùng 3 thành vách (walls) và độ phủ infill khoảng 15%. Hãy in theo hướng tôi đã đặt sẵn.

Bạn có thể tải các file 3mf riêng lẻ hoặc chờ trọn bộ:

• đang cập nhật

Bạn có thể tải vào Bambu Studio hoặc in trực tiếp từ Bambu Handy.

Chi tiết chính:

Lưu ý rằng khác với Python thông thường, Mega Python sử dụng hướng ngược cho hai mô-đun giữa, điều này giúp hỗ trợ RFID cho tất cả các khay, để các cuộn 1kg nhỏ hơn luôn đủ gần các bảng RFID.

Vì vậy, điều quan trọng là bạn phải in chính xác các file này.

• front-left-print-2pcs-1.02.3mf
• front-right-print-2pcs-1.02.3mf
• middle-module-print-4pcs-1.02.3mf
• rear-left-and-right-print-2pcs-1.02.3mf
• rear-pcb-print-1pc-1.02.3mf
• rear-motor-print-1pc-1.02.3mf
• main-pcb-base-print-1pc-1.02.3mf
• front-roller-holder-left-print-2pcs-1.02.3mf
• front-roller-holder-right-print-2pcs-1.02.3mf
• drive-gear-sleeve-adapter-print-4pcs-1.02.3mf
• gear-block-print-8pcs-1.02.3mf
• roller-block-print-8pcs-1.02.3mf
• front-gear-29t-hard-print-4pcs-1.02.3mf
• front-gear-29t-tpu-print-4pcs-1.02.3mf
• rear-gear-28t-hard-print-4pcs-1.02.3mf
• rear-gear-28t-tpu-print-4pcs-1.02.3mf

Lưu ý: Bánh răng trước và sau có tùy chọn "đặc" (solid) nếu bạn không có TPU. Các bánh răng này đặt giữa bánh răng lớn và bánh răng dẫn động, dùng vòng bi 693-ZZ. Sau đó gắn qua các mô-đun trước với vít M3, hãy đảm bảo chúng quay trơn tru. Tôi khuyên dùng TPU 95-98A.

Mẹo: Không nên in ống lót dẫn động bằng TPU, nên dùng nhựa cứng như PLA/PETG. Nếu dùng TPU thì chọn loại cứng 98A.

Các mặt bên:

• left-side-front-print-1pc-1.02.3mf
• left-side-rear-print-1pc-1.02.3mf
• right-side-front-print-1pc-1.02.3mf
• right-side-rear-print-1pc-1.02.3mf

Với các mặt trước trái/phải, logo Mega Python được "ẩn" ở lớp đầu tiên. Bạn có thể dùng Paint Bucket để sơn logo. Nhớ chọn biểu tượng paint button và edge detection.

Giá đỡ cuộn nhựa:

• m3-wafer-head-gear-side-print-4pcs-1.02.3mf
• m3-wafer-head-top-side-print-4pcs-1.02.3mf
• spool-gear-135t-print-4pcs-1.02.3mf
• spool-holder-top-print-4pcs-1.02.3mf
• threaded-rod-print-4pcs-1.02.3mf

Lưu ý: Thanh ren khá cao và mảnh, hãy đảm bảo độ bám dính bàn in tốt.

Hướng dẫn lắp ráp

Nếu bạn đã từng dùng Hydra, bạn sẽ thấy nó rất tương tự.

Lưu ý: Một số ảnh minh họa thuộc bản 1.00/1.01, phiên bản 1.02 lắp ráp y hệt ngoại trừ bộ nạp được siết từ dưới lên.

Tháo nội thất AMS của Bambu Lab, làm theo hướng dẫn này, rất đơn giản:

https://wiki.bambulab.com/en/x1/maintenance/replace-the-ams-main-frame

Đảm bảo đánh dấu tất cả các cáp trước khi tháo. Tôi khuyên nên dùng bút đánh dấu vĩnh viễn trên mỗi đầu nối như hình:

Cảnh báo: Luôn đeo vòng chống tĩnh điện.

Bạn cũng nên tháo bảng mạch PCB nhỏ phía sau ra.

Con lăn trước

Tháo ống cao su khỏi phía bánh răng của các con lăn trước. Rất dễ, dùng một cây kim mỏng chèn giữa cao su và nhựa rồi xoay quanh.

Tiếp tục với phía bị động (không có bánh răng).

Con lăn trước (tiếp)

Lấy ống lót con lăn trước (drive-gear-sleeve-adapter) và lắp vào. Hãy giữ kỹ phần vỏ nhựa để nó không bị trượt ra khỏi trục thép.

Tiếp theo, lắp ốc M3-16 mm và vòng bi vào bên hông con lăn.

Siết chặt rồi nới lỏng ra 1/4 vòng để nó quay tự do.

Kết quả trông sẽ như thế này:

Bảng mạch chính AMS

Lắp bảng mạch AMS chính vào giá đỡ (main-pcb-base). Lưu ý hướng của bảng mạch.

Nó lắp khớp nhờ ma sát. Hãy đảm bảo ấn đều cả hai bên.

Mô-đun PCB

Bắt vít bảng mạch PCB nhỏ phía sau vào mô-đun PCB (rear-pcb-print) bằng 4 ốc vít cũ.

Cổng kết nối phải hướng về phía "nóc" của phần in.

Mô-đun Motor

Lắp motor hub vào mô-đun (rear-motor-print) bằng 4 ốc M3-12 mm.

Giá đỡ cuộn nhựa

Không giống AMS gốc, Python dùng giá đỡ cuộn có bánh răng trợ lực. Nó tương thích lỗ cuộn nhựa từ 38 đến 85 mm.

Bắt 3 ốc M3 từ ngoài vào.

Tiếp tục lắp vòng bi 608-ZZ.

Mô-đun phía trước

Lắp các bộ nạp (feeder) vào mô-đun trước.

Đảm bảo dây cáp được đặt giữa và không bị kẹt khi siết vít.

Lắp các con lăn và giá đỡ con lăn trước, dùng 2 ốc M3-25 mm cho mỗi bên.

Bánh răng 28T và 29T

Các bánh răng này làm nhiệm vụ trung gian. Dùng vòng bi 693-ZZ và ốc M3-16 mm cho mỗi cái.

Lắp chúng vào mô-đun trước, bánh 29T gần bộ nạp, 28T gần giá đỡ cuộn.

Nối dài cáp Feeder và RFID

Vì Mega Python khá dài, hãy dùng cáp nối dài và đảo ngược thứ tự dây như hình ảnh.

Mô-đun giữa và lắp ráp

Ghép các mô-đun lại với nhau bằng khớp đuôi én. Các mô-đun giữa là như nhau, mô-đun trước/sau có hướng cụ thể.

Sử dụng ốc M3-16 mm để kết nối chặt chẽ các phần.

Kết nối toàn bộ cáp

Làm theo sơ đồ cắm cáp vào bảng mạch chính.

Cắt ống PTFE

Cắt ống PTFE theo độ dài phù hợp (không quá căng, không quá trùng).

Hoàn tất

Kiểm tra lại độ quay của các bánh răng và con lăn, đảm bảo không bị kẹt. Mega Python đã sẵn sàng hoạt động!
