Nâng cấp ống dẫn gió "Arctic Fox" cho Ender 5 Max

Lưu ý! Hiện đã có phiên bản V2 của vỏ đầu in này. Bản này đã được sửa lỗi và cải tiến nhiều, bao gồm hỗ trợ file STEP và ống dẫn quạt có thể tháo rời. Bạn có thể tìm thấy phiên bản mới .

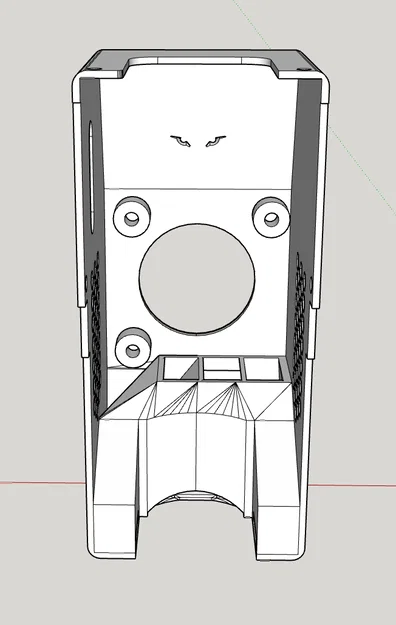

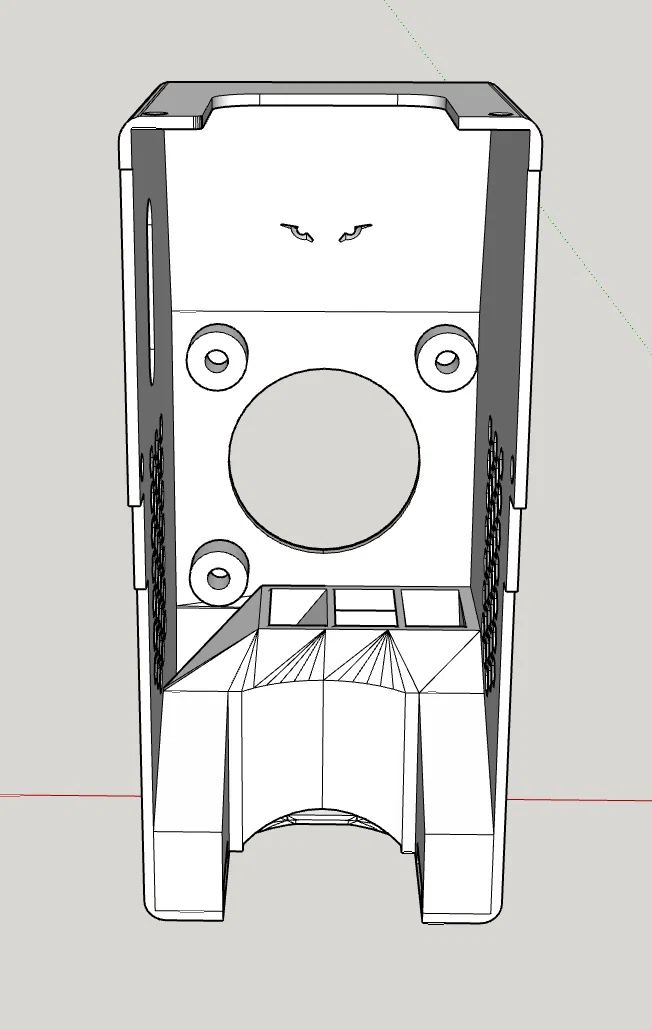

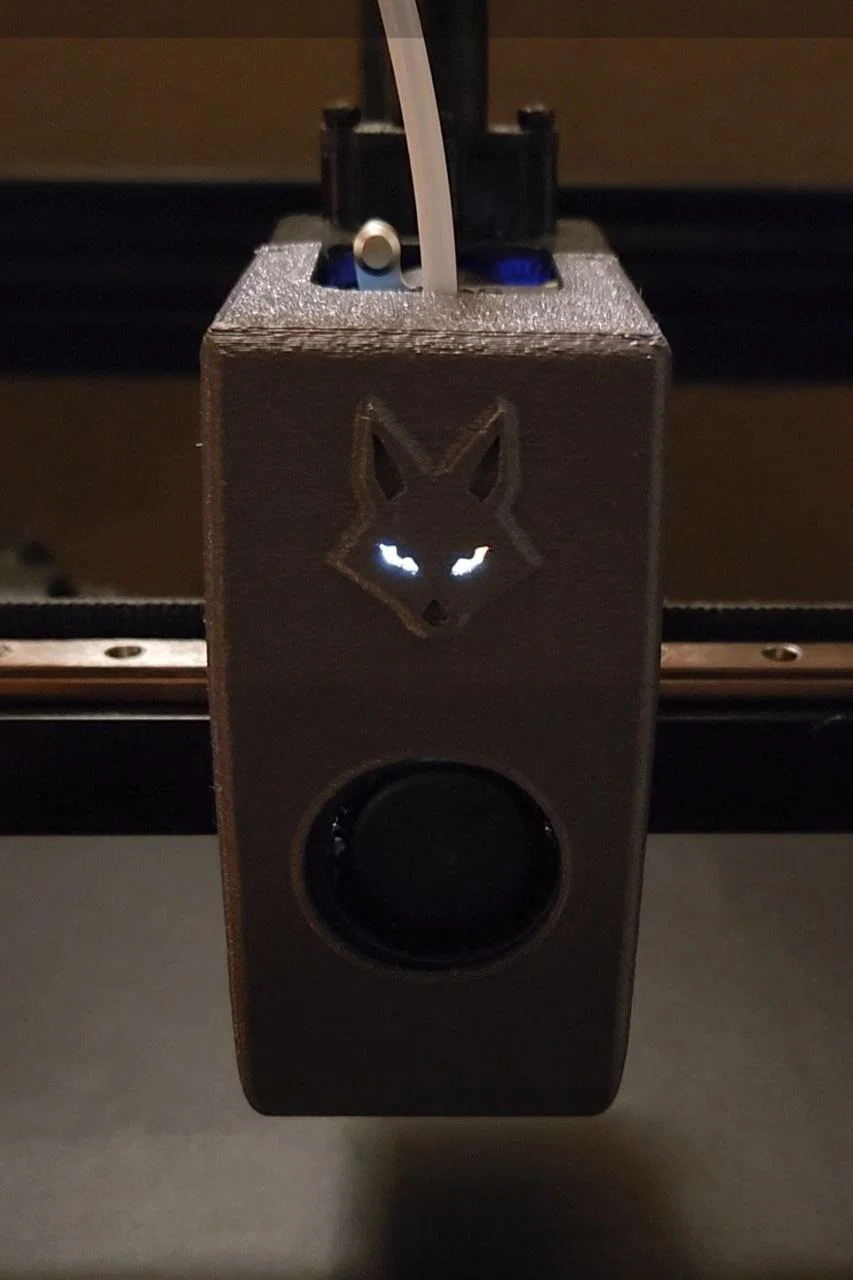

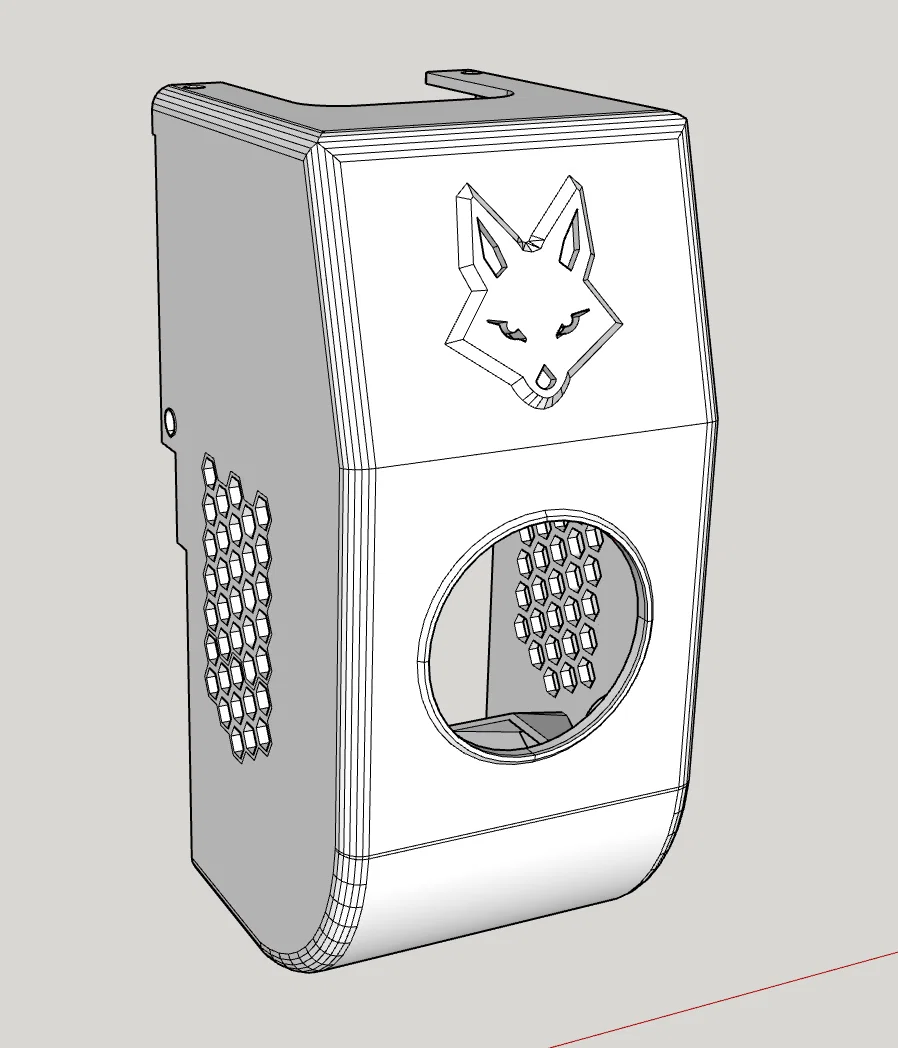

Vì không thích việc máy Ender 5 Max không có luồng khí thổi từ phía trước, gây ra chất lượng các chi tiết overhang kém, nên mình đã thiết kế một nắp đầu in / ống dẫn gió mới giúp chia luồng khí để làm mát cả phía trước và hai bên.

Mình đã in mẫu này bằng PETG-CF thông thường. Bạn cũng có thể dùng ABS hoặc ASA, nhưng mình không khuyến khích dùng PLA nếu bạn đã lắp hộp che (enclosure) cho máy in.

Độ khít của ống dẫn gió với quạt rất tốt nên bạn thực sự không cần dùng ốc vít từ đầu in gốc, nhưng nếu muốn cố định chắc chắn hơn, hãy dùng 3 ốc M3x16 và 3 miếng ren cấy M3.

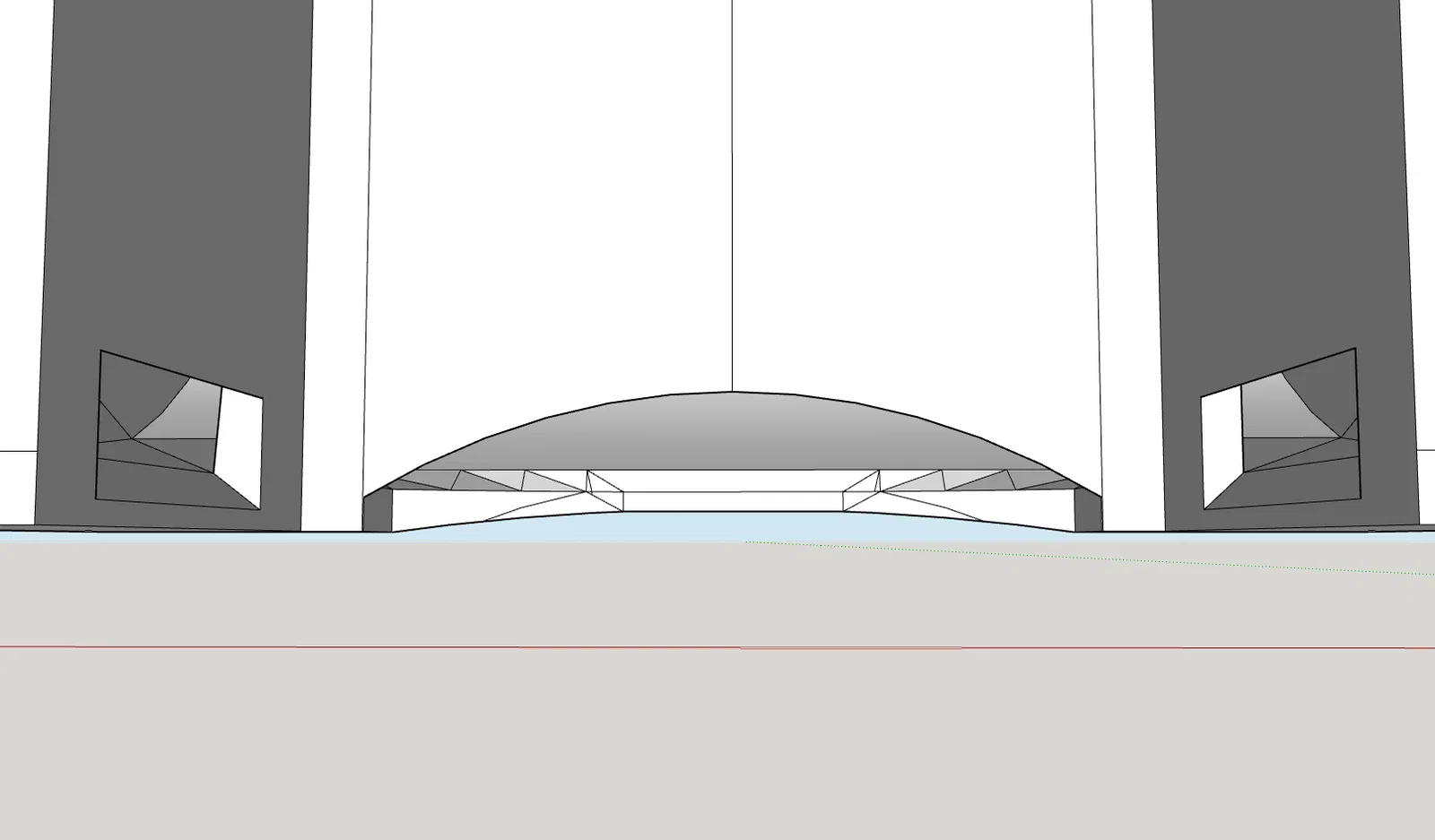

CẬP NHẬT: Mình đã thêm phiên bản thứ 2 với ống dẫn dài hơn cho các loại vòi phun (nozzle) không phải hàng gốc. Tuy nhiên, qua kiểm tra thì phiên bản này vẫn dùng tốt với nozzle gốc, nên mình khuyên bạn nên ưu tiên dùng bản này thay vì bản ngắn. Mình vẫn giữ bản ngắn lại để tương thích với các loại nozzle ngắn hơn.

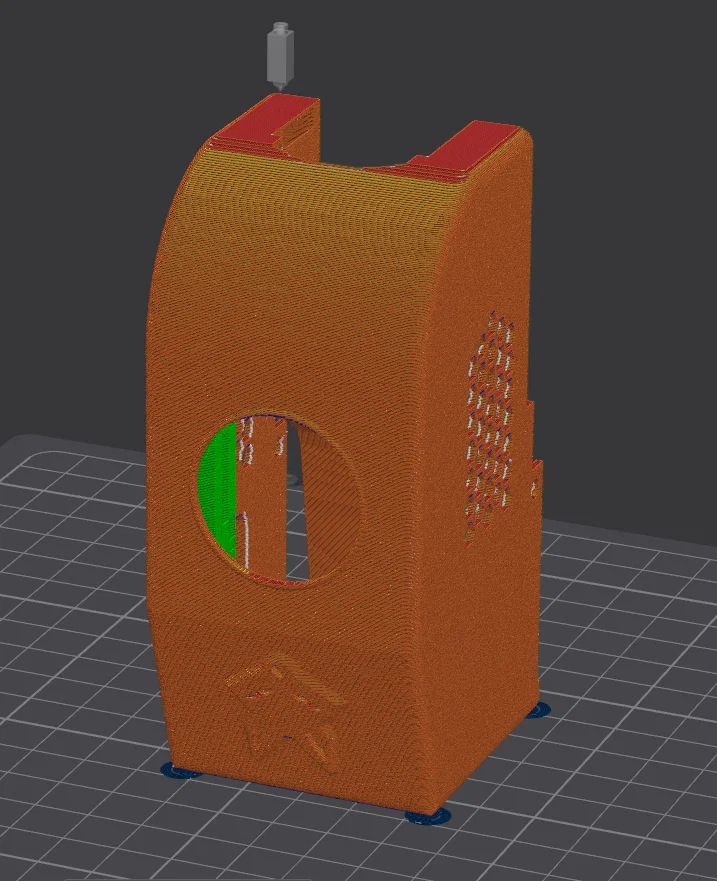

Khi in mẫu này: Hãy tách model thành các phần trong phần mềm slicer (nó bao gồm phần nắp chính và một phần support tùy chỉnh).

Phần nắp chính:

• Sử dụng chiều cao lớp in 0.2mm
• 3 lớp tường (walls) cho nozzle 0.4

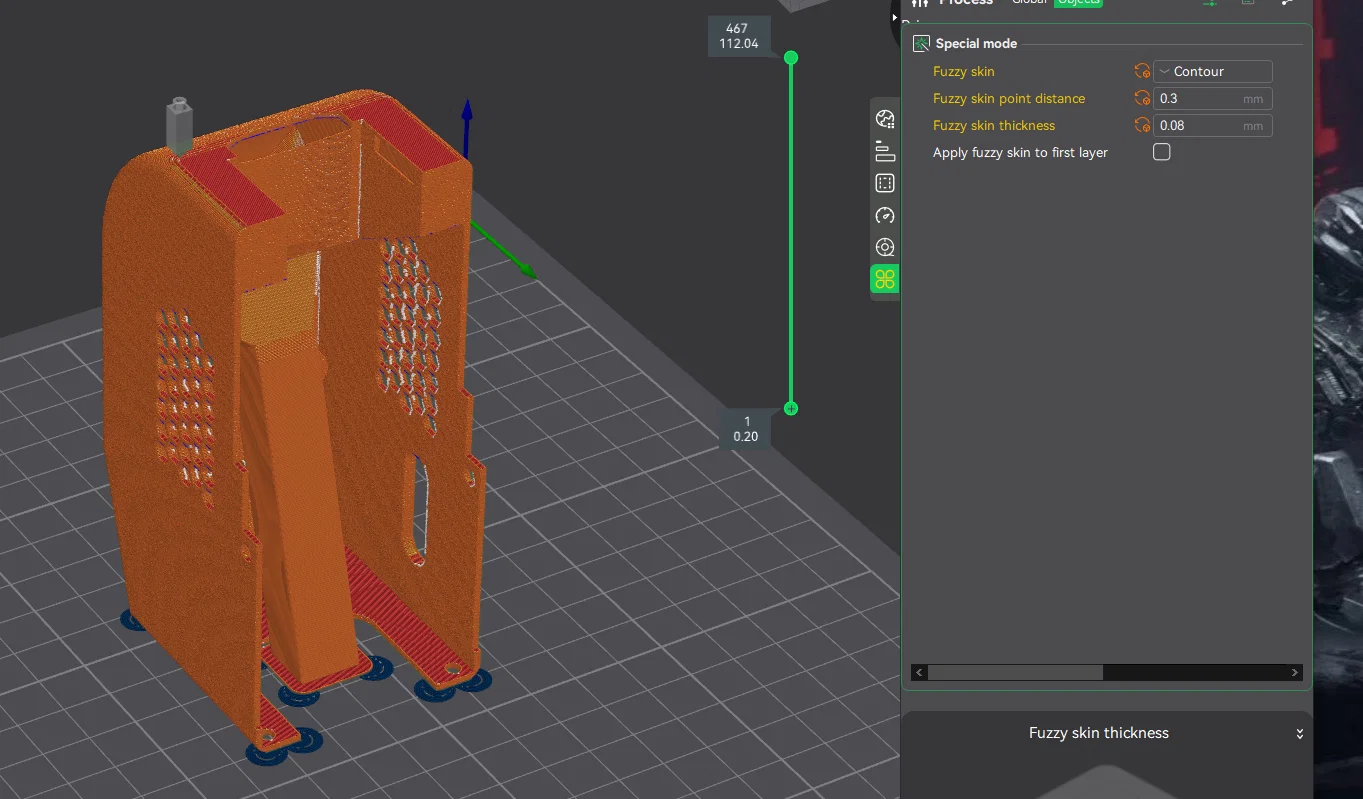

• (tùy chọn) Fuzzy skin - 0.3 khoảng cách điểm, 0.08 độ dày

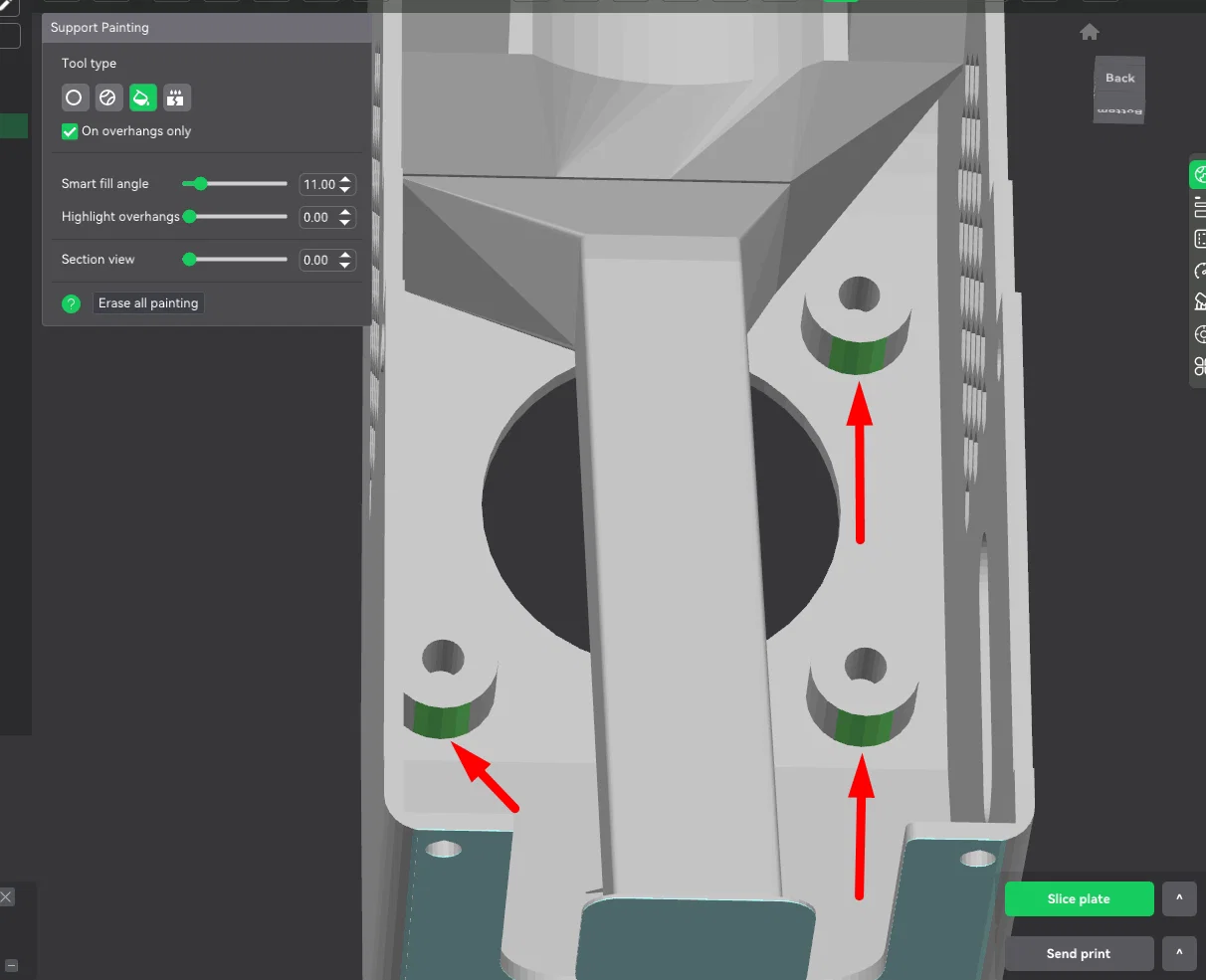

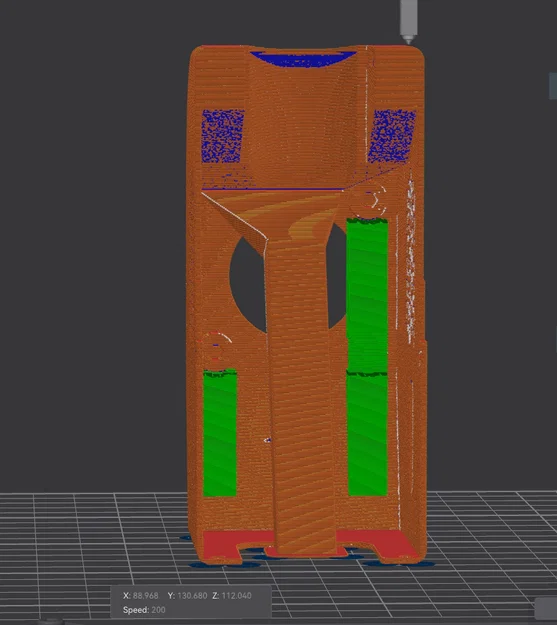

• Thêm support vào các khu vực như hình trên

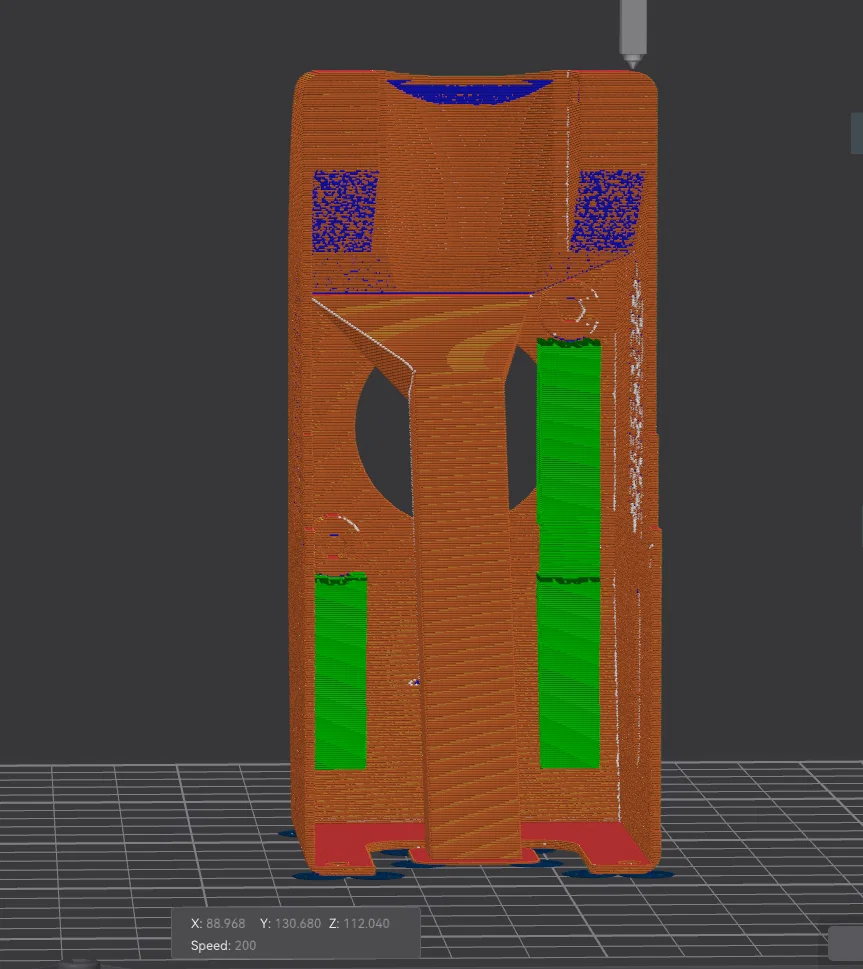

Phần support tùy chỉnh:

• 3 lớp trên cùng
• 2 lớp dưới cùng
• 2 lớp tường
• 6-10% infill (dạng lục giác)
• Tốc độ tối đa 100mm/s
