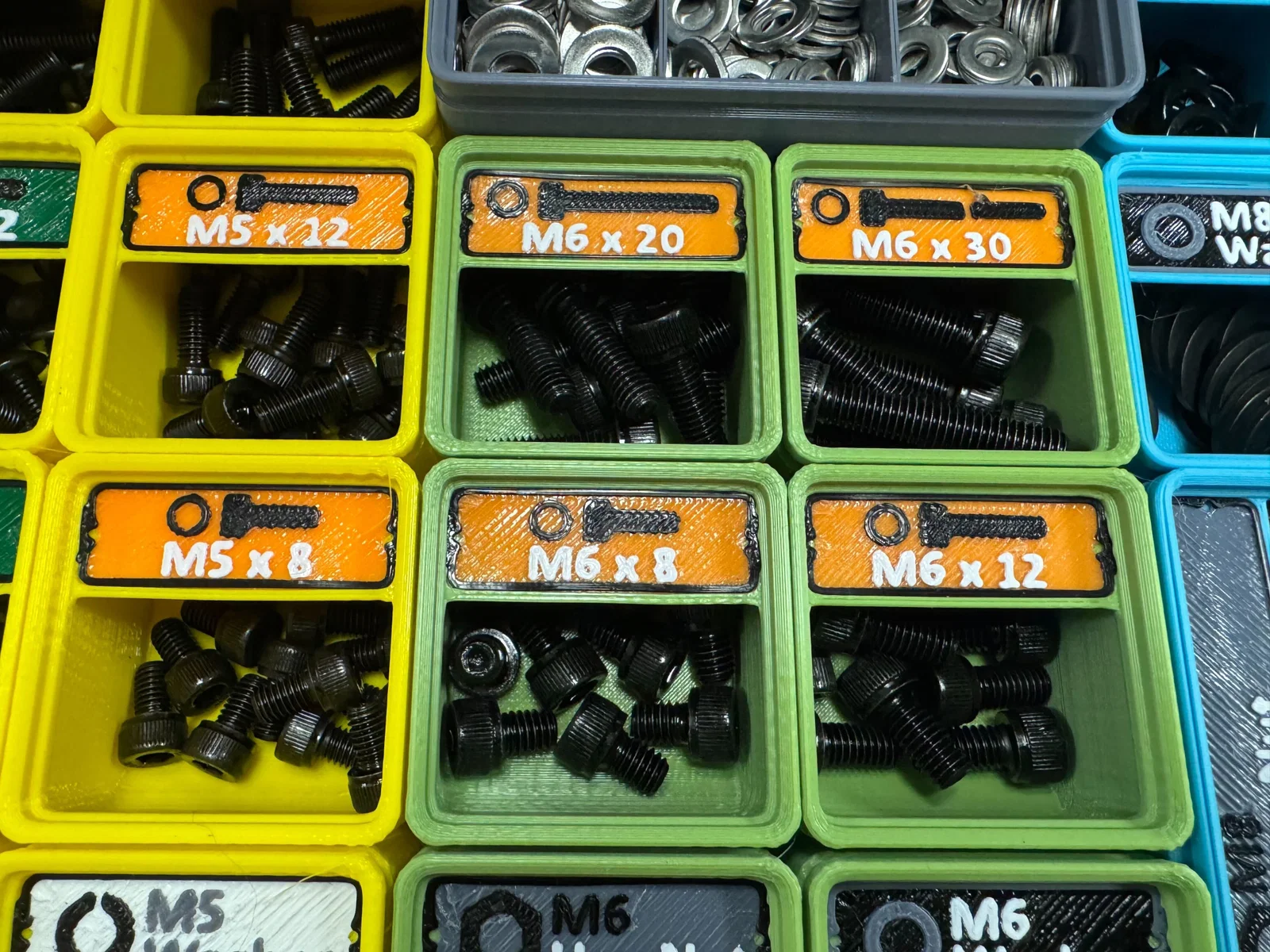

Nhãn hộp Gridfinity Multicolor cho ốc lục giác chìm M2 đến M20

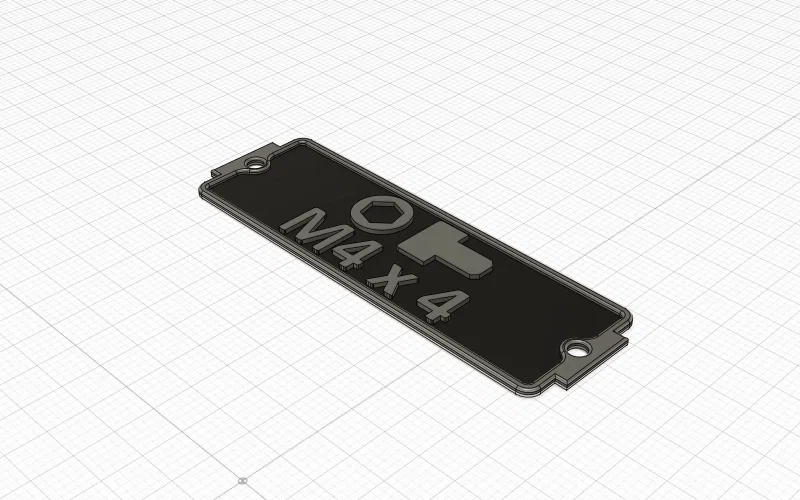

Mẫu này được dựa trên thiết kế tuyệt vời Gridfinity Bin with Printable Label by Pred. Đây nhanh chóng trở thành chiếc hộp yêu thích của mình để sắp xếp các loại ốc vít. Các nhãn gốc của Pred là một khối duy nhất, bạn có thể in hai màu bằng cách tạm dừng G-Code để đổi nhựa. Nhưng nếu bạn có máy in đa vật liệu (multicolor) thì việc này khá phiền phức. Cách dễ nhất là tách thiết kế thành các đối tượng riêng biệt trong slicer rồi gán màu cho từng phần. Mẫu này đã được mình đặt tên và xuất ra file 3MF để bạn dễ dàng gán màu cho từng chi tiết: * Plate (nền), Frame (viền), BoltHead (đầu lục giác), BoltBody (thân ốc). Một vài lưu ý nhỏ: * Khi nhập vào Prusa/Bamboo/Orca slicer, nếu được hỏi có muốn scale sang mm không, hãy chọn 'No'. Khi được hỏi có muốn import thành một mô hình chứa nhiều phần không, hãy chọn 'Yes'. Mình đã tạo sẵn nhãn cho các kích thước từ M2 đến M20, chiều dài từ 4 đến 200mm. Đây là bản remix từ Eistee's Cap Screw. Nhờ có script Python từ Eistee, mình đã điều chỉnh để tạo ra nhãn cho nhiều kích thước ốc khác nhau. Mình còn dùng "mẹo" là ghi giá trị vào trường Comment trong tham số của Fusion 360 để có thể tạo được nhãn M2.5 hoặc các nhãn UNC (như #4-40). Script sẽ xuất file ra thư mục C:\Temp\BinScrewLabels và tự động tạo file 3MF, nén file cũng như chụp ảnh màn hình từ Fusion 360, tuy nhiên quá trình này chạy hơi lâu một chút.
