Gridfinity Bin có nhãn in (tham số) của Pred với biên độ tùy chỉnh

HideoutHobby_1004828

HideoutHobby_1004828 HideoutHobby_1004828

Bản remix này bổ sung các thông số tùy chỉnh cho khay Gridfinity, giúp việc in ấn trên các máy in đời cũ hoặc kém chính xác trở nên dễ dàng và hiệu quả hơn, đảm bảo nhãn gắn vừa vặn và kết cấu khay chắc chắn hơn.

👁️
11.5K
Lượt Xem
❤️
585
Lượt Thích
📥
1.4K
Lượt Tải
Cập Nhật Apr 06, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

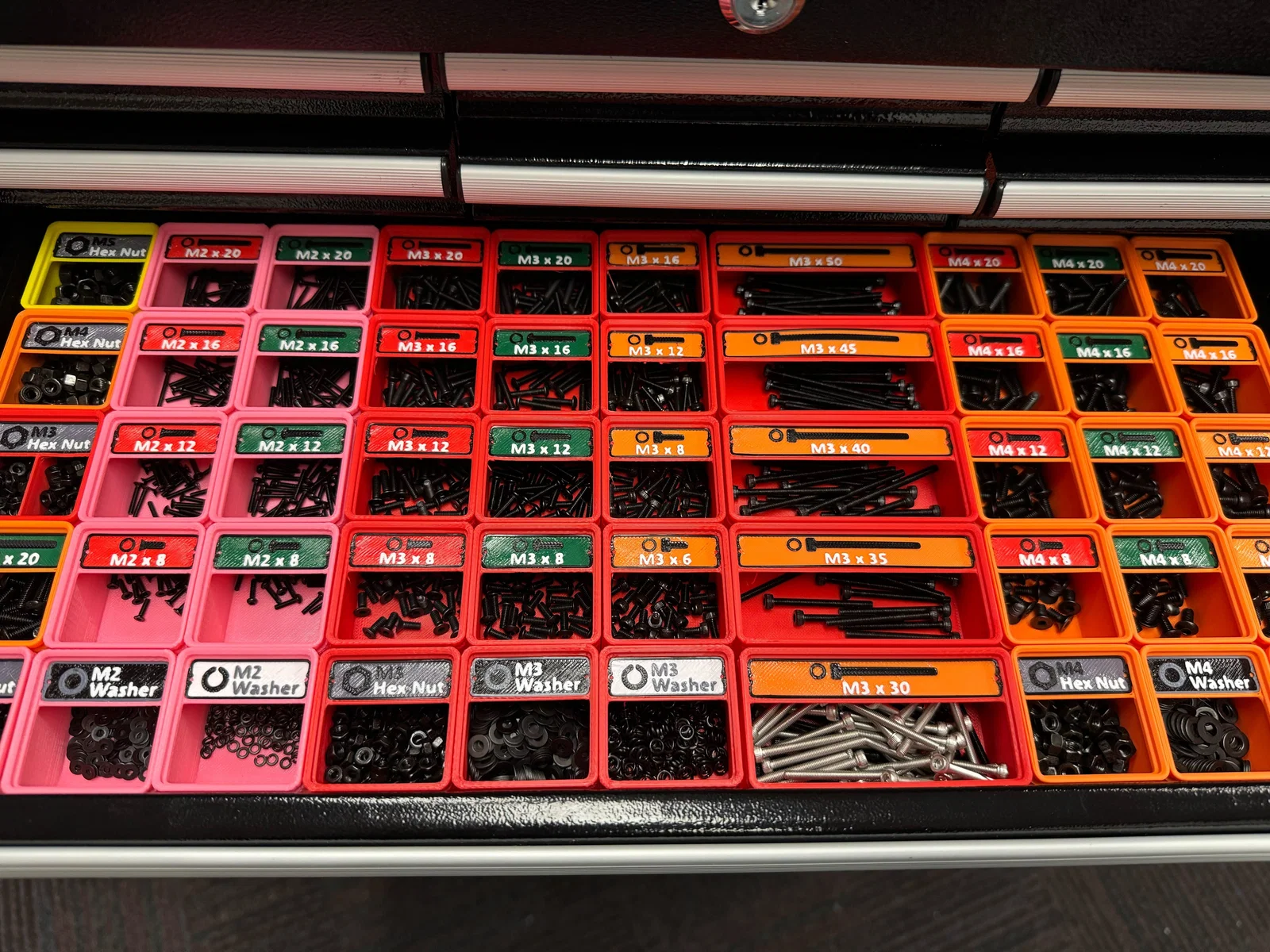

Mẫu này được dựa trên thiết kế tuyệt vời Gridfinity Bin with Printable Label by Pred. Đây nhanh chóng trở thành chiếc khay "ruột" của mình để sắp xếp các loại ốc vít và linh kiện.

Mình nhận thấy mẫu này in rất đẹp trên các dòng máy in hiện đại. Tuy nhiên, trên những chiếc máy cũ hơn, kém chính xác và không có tính năng Pressure Advance, mình gặp chút khó khăn trong việc gắn nhãn. Thiết kế gốc có các kích thước cố định cho khe cắm, vì vậy mình đã remix lại để thêm các tham số giúp kiểm soát những kích thước quan trọng này.

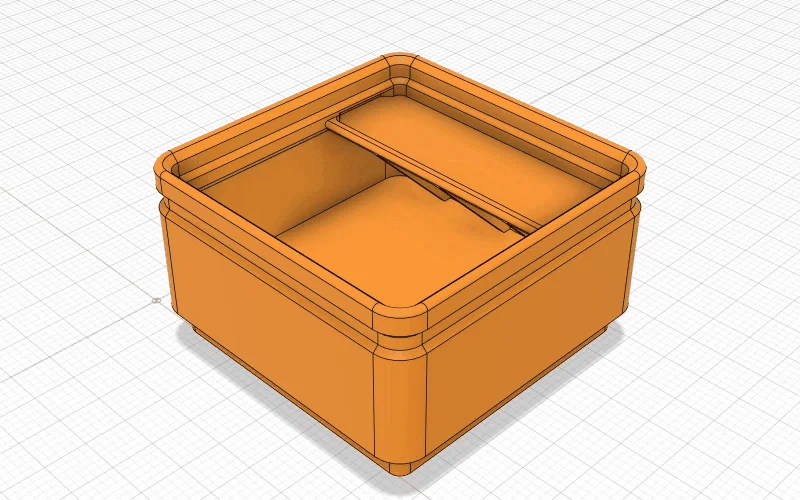

  • Các góc bo tròn (do thiếu Pressure Advance) ở khe cắm nhãn có thể khiến nhãn không khớp được. Để giải quyết, mình đã thêm một đường vát (chamfer) vào các góc bên trong khe nhãn, giúp giảm bớt hiện tượng bo góc.
  • Khe cắm có dung sai khá chặt. Để tạo thêm biên độ cho các máy in chưa được căn chỉnh chuẩn, mình đã thêm độ hở (offset) cho các bề mặt khe nhãn. Mặc định mình để biên độ 0.25mm, nhãn vẫn được giữ rất chắc chắn.
  • Mình đã in thử bằng đầu phun 0.8mm, vấn đề lớn nhất là phần đỡ kệ nhãn in không đẹp. Mặc định nó dày 0.9mm, máy cắt (slicer) chỉ in thành một đường duy nhất. Mình đã thêm tham số để điều chỉnh độ dày đường in này. Khi chỉnh lên 1.5mm, slicer sẽ in thành hai đường, giúp kết cấu chắc chắn và đáng tin cậy hơn nhiều.
  • Thiết kế gốc có tham số về chiều cao khay. Mình thấy khi để chiều cao từ 3 đơn vị trở xuống, hình học bị lỗi do phần đỡ kệ nhãn bị đẩy ra ngoài thân khay. Để khắc phục, mình đã thêm công thức giới hạn chiều cao tối thiểu là 3.01 đơn vị, giúp mẫu in ra đúng chuẩn.

Cảm ơn Eistee đã hào phóng chia sẻ script Python để tạo nhãn , mình đã tùy chỉnh nó để tạo ra các loại khay với kích thước đa dạng. Nhờ thông tin từ trang của họ, mình đã học được cách thiết lập script trong Fusion 360, thực ra không quá khó như mình nghĩ.

Mình đã đặt biên độ khe nhãn là 0.25mm, giữ nguyên phần đỡ kệ ở 0.9mm, và tạo ra các loại khay từ 1x1 đến 5x5 với nhiều kiểu chia ngăn. Mình cũng tạo sẵn các chiều cao 3, 4.5 và 6 đơn vị. Nếu mọi người cần kích thước lớn hơn hoặc cao hơn, rất dễ để chỉnh sửa script và tạo ra chúng.
