Dodge Ram thập niên 80 tỉ lệ 1:16 v2 (wheelbase 190mm, khung WPL)

80's Dodge RAM cho khung WPL (1/16)

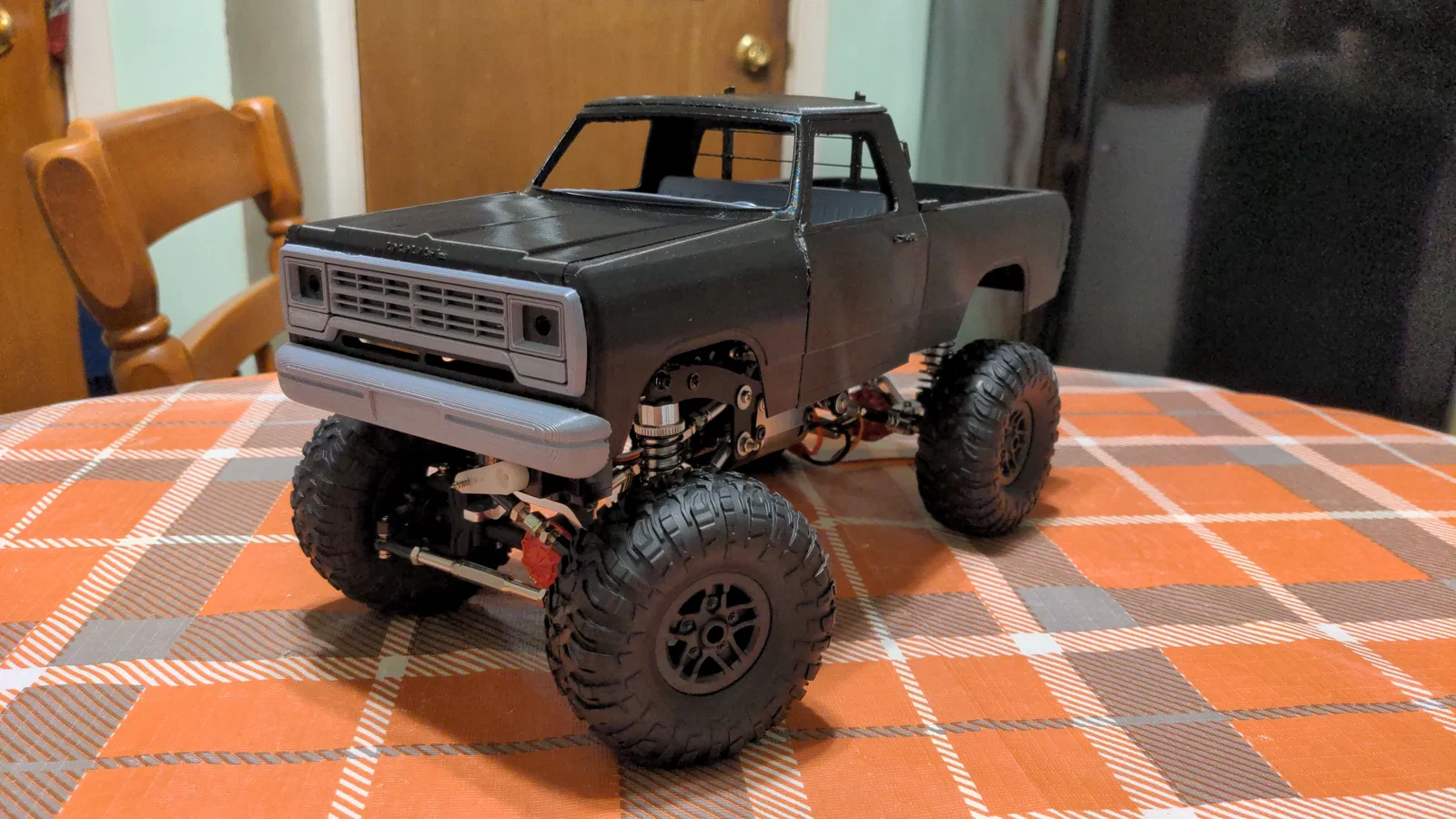

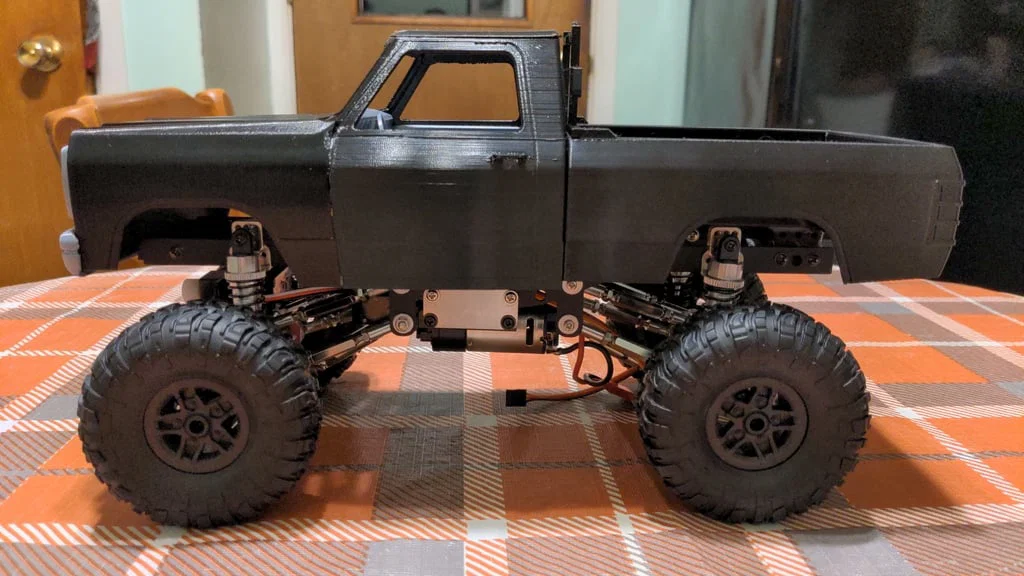

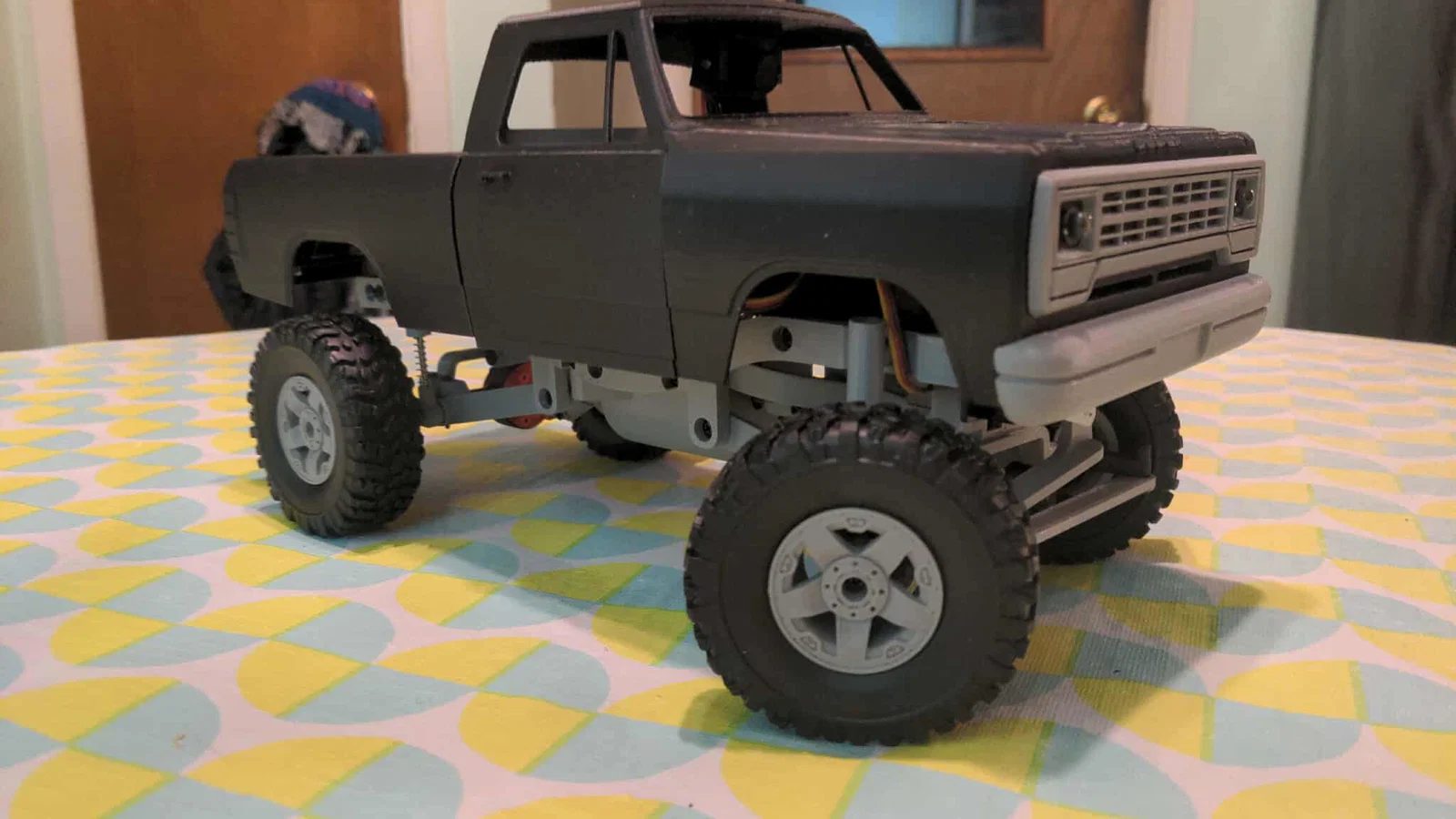

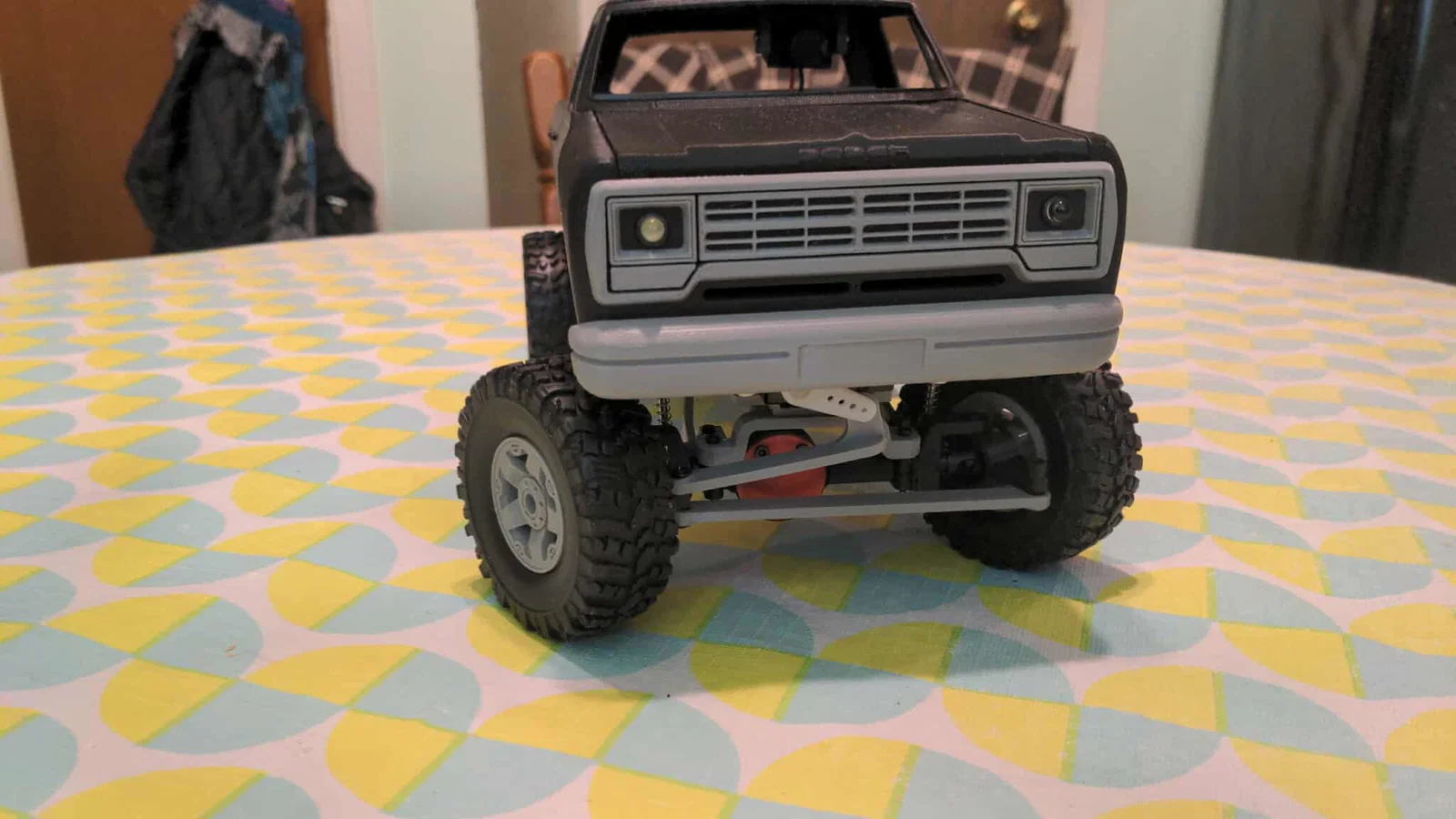

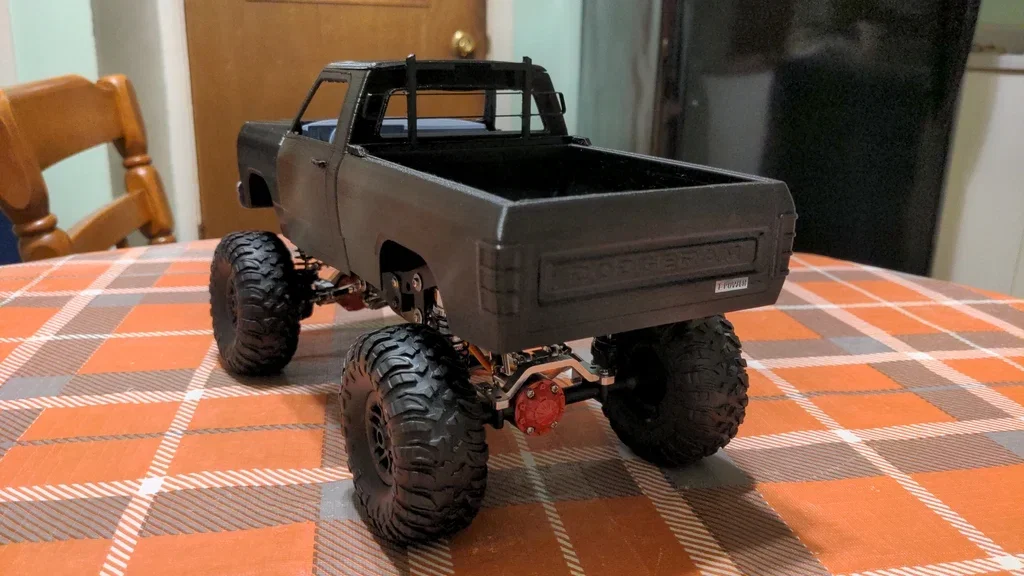

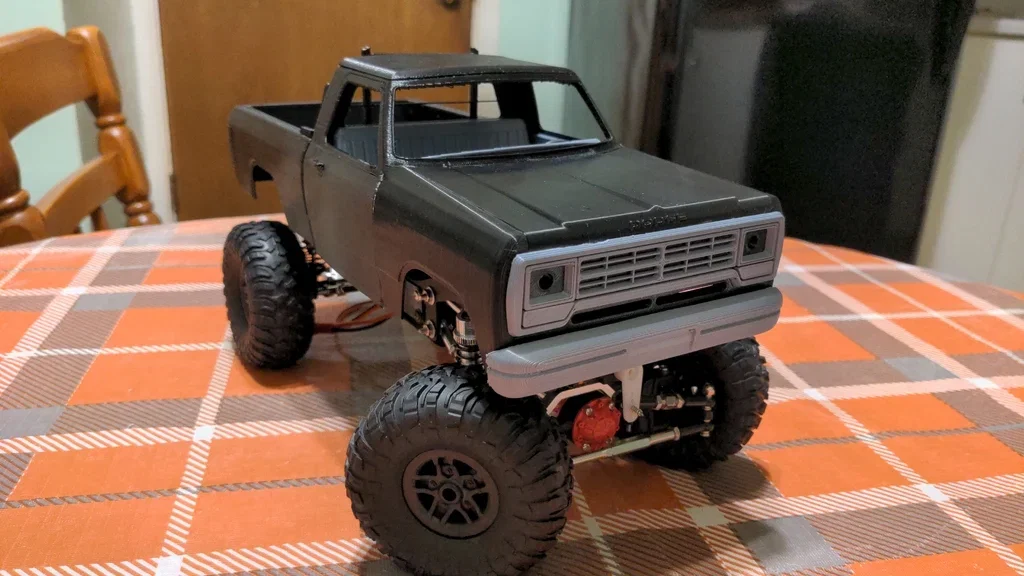

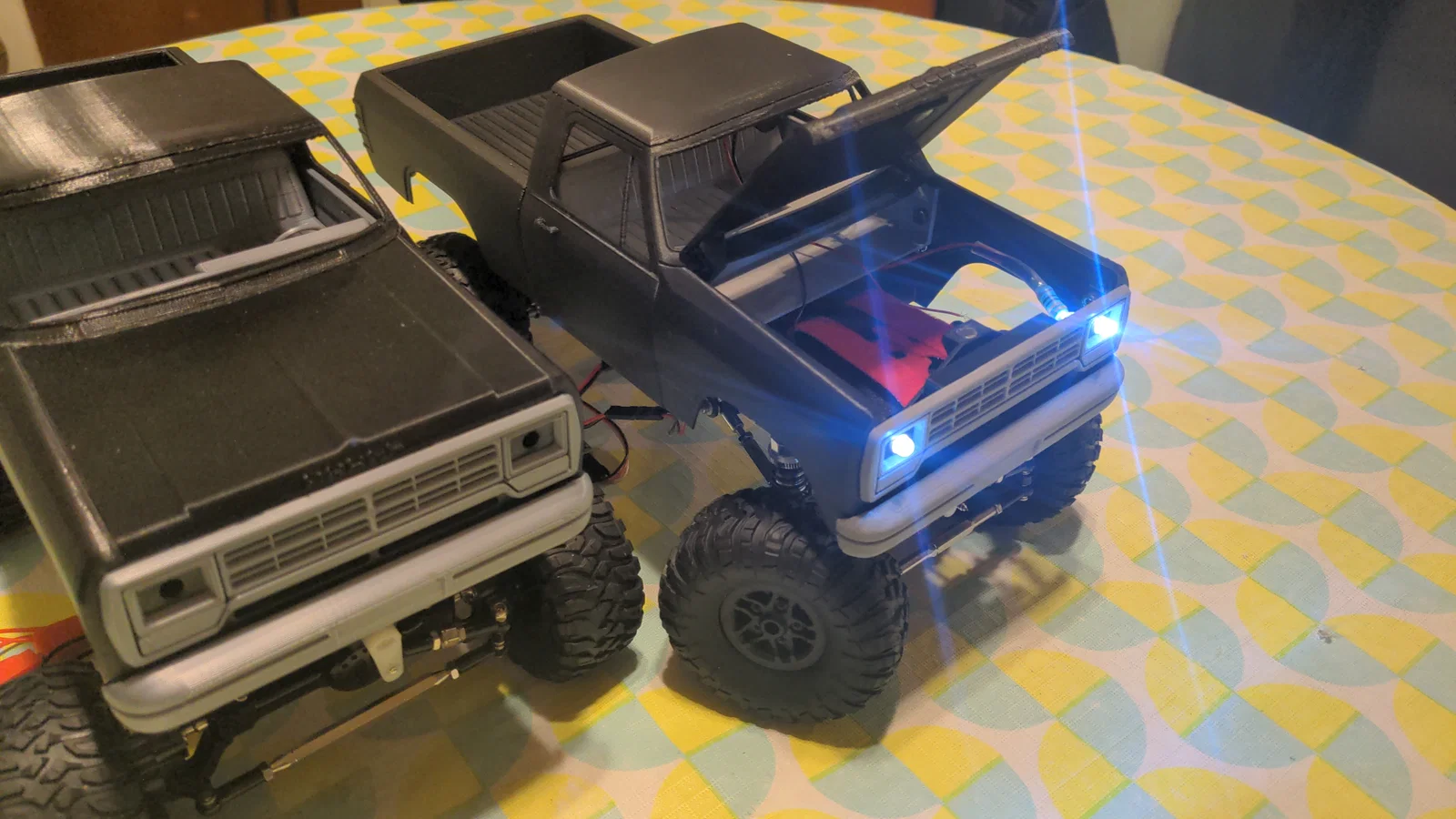

Đây là version 2 của bản remix của mình ban đầu đăng trên thingiverse. Model gốc cần xài khá nhiều keo mới giữ được các phần lại với nhau. Bản remix này có nhiều cải tiến, như lắp ráp bằng bộ ốc M3 thông dụng, nắp capo (hood) mở được và chốt bằng nam châm, khoang điện tử có lỗ cắt cho công tắc và dư chỗ cho pin lớn, một số chi tiết được gia cường, và tập trung mạnh vào việc làm cho mẫu dễ in và dễ ráp.

Phần cứng bắt buộc (Required Hardware)

• 16x M3x8mm

• 4x M3x10mm

• 3x M3x10mm (đầu button head; flat head; hoặc bất kỳ loại đầu thấp / low-profile)

• 2x M3x12mm

• 8x M3x14mm

• 5x M3 locknuts

Phần cứng tùy chọn (Optional Hardware)

• 2x nam châm 6x3mm (cho chốt nắp capo)

• 2x LED 5mm (cho đèn pha)

• 2x M2.5x3mm vít đầu pan head (cho công tắc điện tử)

Sản phẩm RC bắt buộc (Required RC Products)

Bạn sẽ cần một chassis RC tương thích, dưới đây là 4 lựa chọn:

1. 1:16 Truck/Crawler 4x4 RC Chassis. Chassis này tương thích 100% và không cần chỉnh sửa gì.

2. Chassis C14/C24, kèm phuộc low profile từ model này. (Phuộc zin cao quá). Phuộc aftermarket thì cần chỉnh sửa rất nhiều. Ngoài ra còn cần bộ Front Axle servo mount.

3. Chassis full kim loại aftermarket. Phuộc aftermarket shock absorbers (kèm bracket) có chiều dài đủ thấp.

4. . Đây là chassis không-RC (non-RC), tương thích 100% và không cần chỉnh sửa gì.

notes:

• Bạn cũng sẽ cần ESC, receiver và pin.

• Lỗ cắt công tắc trong khoang điện tử sẽ vừa công tắc SS12F15, một số ESC có sẵn loại này.

• Tùy chọn: mua thêm RC switch để điều khiển đèn pha.

• Camera xuất hiện trong video là loại “only 3.6g fpv vtx-cam”.

• Giá/đế pin sẽ vừa 2 sợi dây ràng (strap) bản rộng tối đa 18mm. Mình dùng loại velcro straps.

• Khoang máy (engine bay) chứa thoải mái pin lớn như pack pin 2S. Mình đang dùng HRB 2200mah packs.

• Đây là bộ wheels & tires mình đang dùng



Cài đặt in (Print Settings)

Cách dễ nhất để in dự án này là dùng các plate / file .3mf có sẵn. Những file này đã được áp đúng print settings cho từng món riêng. Có thể bạn sẽ cần đổi profile máy in; nếu có thì nhớ chuyển các setting qua khi đổi.

Print settings chung cho tất cả file .stl

• 0.15mm layer height (hoặc mịn hơn)

• 3 perimeters, 30% infill

• PLA hoặc PETG (đã test cả hai và cho kết quả tốt)

• Tất cả file có thể in theo đúng orientation như khi tải về.

dodge2_bumper.stl

dodge2_top.stl

• cần brim

dodge2_fender2.stl

dodge2_fender1.stl

• có thể cần brim hoặc support; để chi tiết không bị rớt khỏi mặt bàn in

dodge2_cab.stl

• cần support ở tay nắm cửa, trụ đỡ ốc (screw standoff). Cũng có thể in lật ngược (upside down)

dodge2_cabwindows.stl

• cần support toàn bộ model; organic supports chạy rất ổn

dodge2_hood.stl

• cần support ở phần bản lề; organic supports chạy rất ổn

dodge2_innerbed.stl

• cần support ở khu vực bánh; snug supports chạy rất ổn

dodge2_rearsubframe.stl

wpl_rearmount.stl
wpl_frontmount.stl
electronics_bay.stl
battery_mount.stl

• có thể in với 0.2mm layer height để tiết kiệm thời gian

dodge2_frontend.stl

• cần support toàn bộ model. snug supports với tùy chọn 'support on build plate only' chạy ổn

• đổi màu tại mốc 8mm cho phần grill

dodge2_dash.stl

• cần support toàn bộ model. Snug support chạy rất ngon

Lắp ráp (Assembly)

Video ngắn này hướng dẫn lắp phần thân vỏ (body). Video không bao gồm lắp khung (frame) cũng như phần điện tử.
