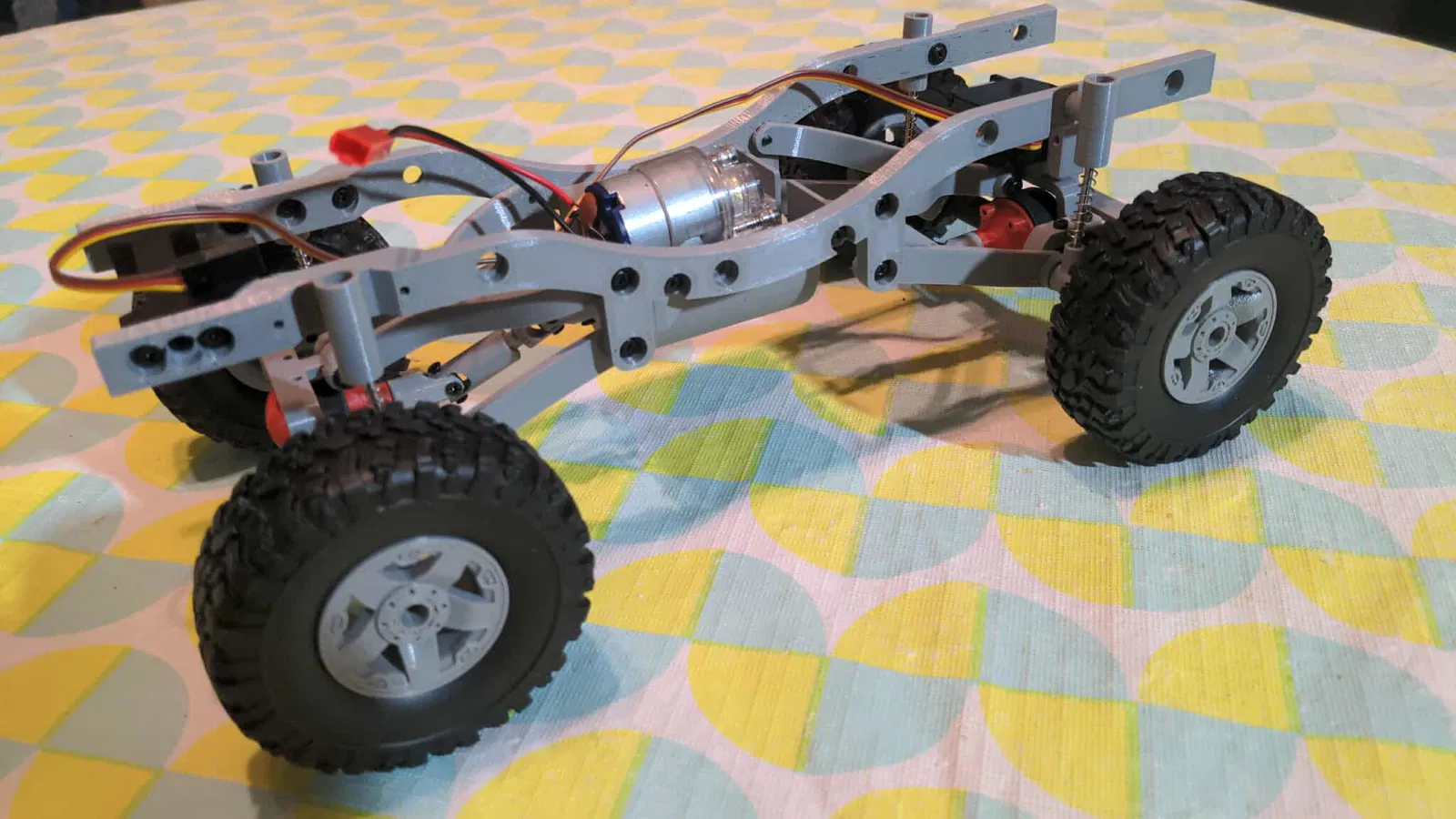

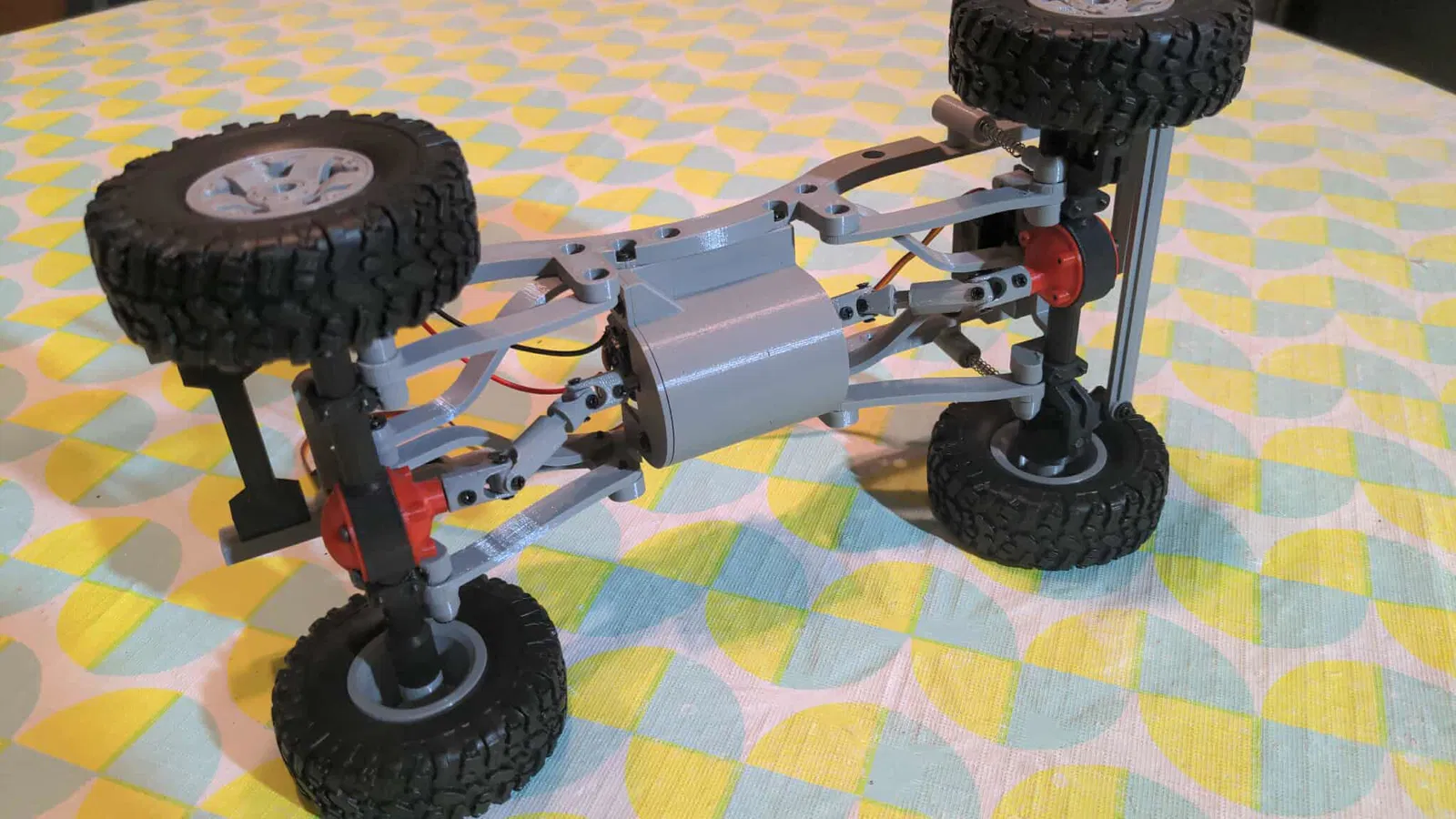

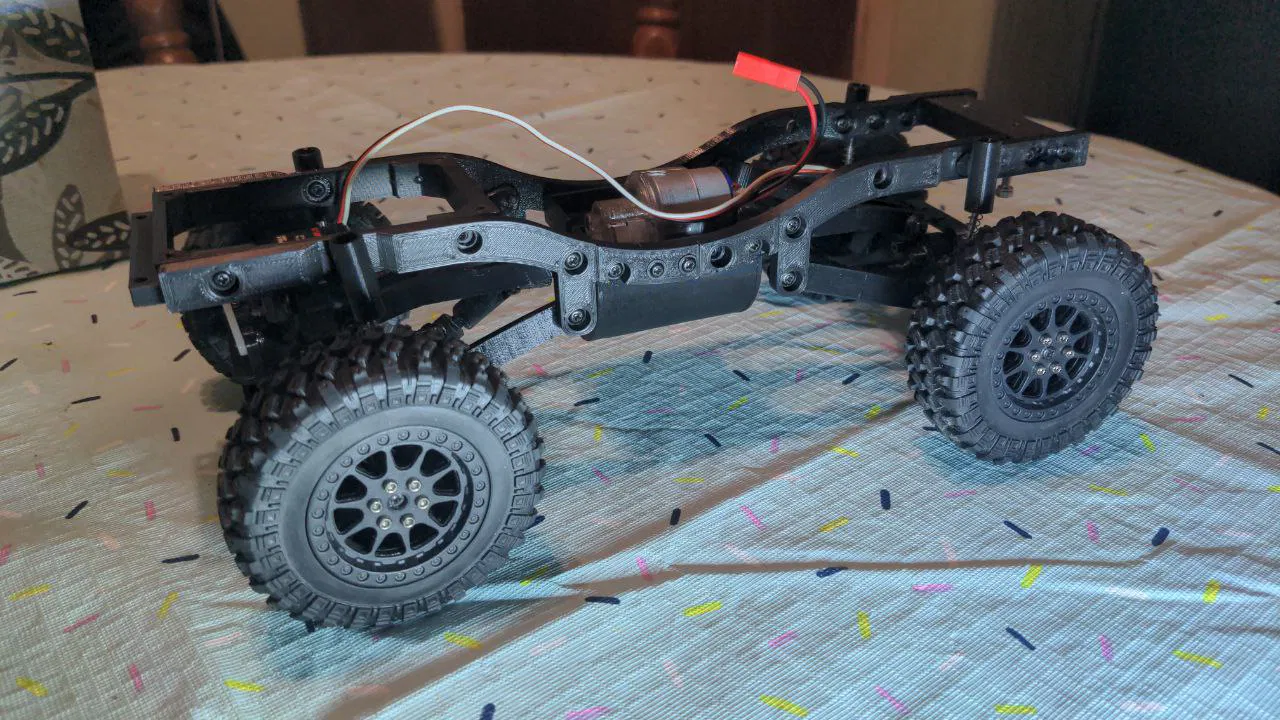

Khung gầm xe RC 1:16 Truck/Crawler 4x4

Mẫu in 3D này được lấy cảm hứng sâu sắc từ các dòng xe RC tỉ lệ 1:12 và 1:16 như WPL C14/C24 và MN78. Mọi thành phần đều được thiết kế từ con số không, tối ưu hoàn toàn cho việc in 3D.

Đặc điểm:

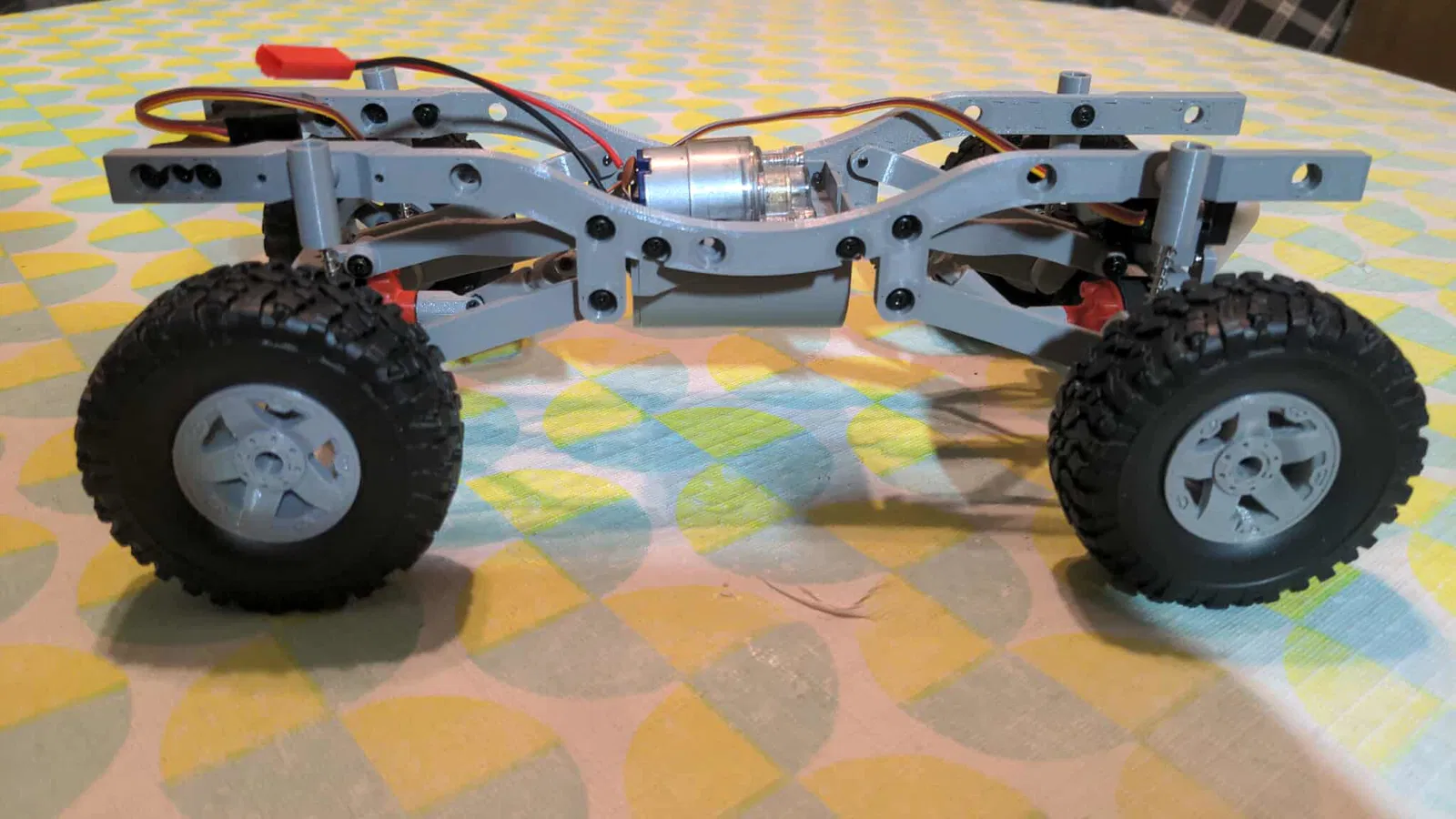

• Chiều dài cơ sở 190mm
• Hệ dẫn động 4x4 toàn thời gian
• Không dùng bánh răng in 3D
• Hỗ trợ nhiều tùy chọn động cơ
• Khả năng tùy biến cao; dễ dàng nâng cấp lên hệ thống lái 4 bánh
• Tương thích với một số linh kiện WPL và phụ kiện MN
• Không cần hàn mạch (tùy thuộc vào loại động cơ bạn chọn)

Thân vỏ RC tương thích

• 1:16 Toyota Tacoma

Phần cứng yêu cầu

• 47x ốc M2.3x6mm đầu ren thô có long đền. Cần thêm 4 con nếu dùng khung rời hai mảnh.
• 20x ốc M2x4mm đầu chìm hoặc tốt nhất là ốc đầu bằng.
• 16x ốc M2x16mm.
• 4x lò xo nén ~26mm dài, đường kính ngoài 4mm, độ dày 0.4mm. (Loại 0.5mm bị cứng quá, 0.3mm lại quá mềm). Tôi thường mua loại dài rồi tự cắt theo kích thước.
• 4x ốc M3x30mm loại có vai (shoulder screw), khuyến khích phần ren từ 4-8mm.

Linh kiện RC cần thiết

• Cầu xe kim loại WPL: cả bộ cầu trước và cầu sau WPL.

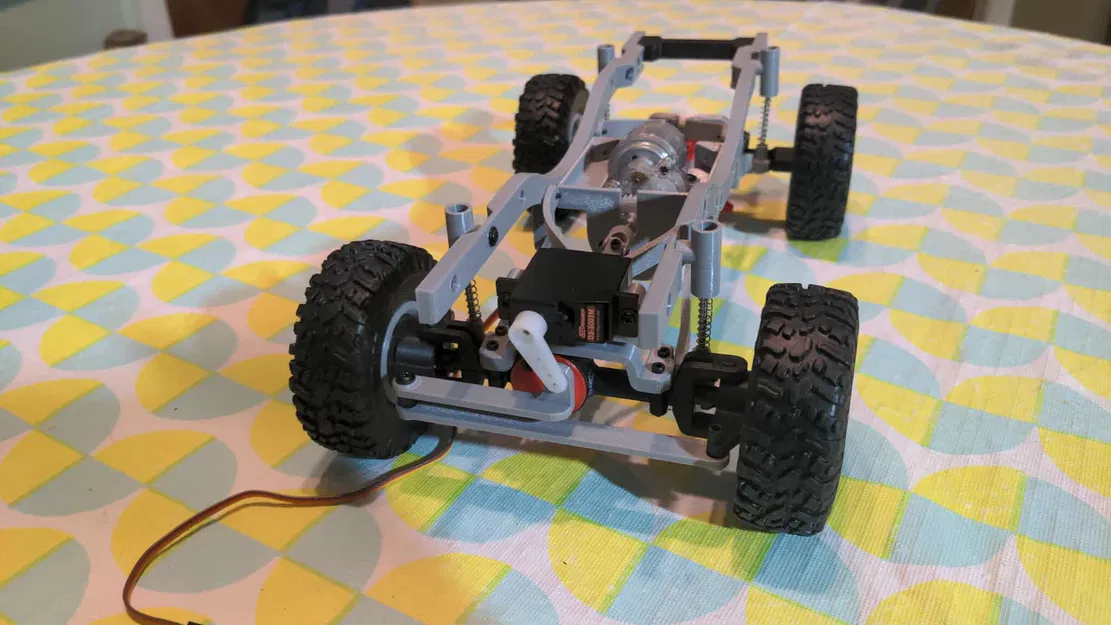

• Servo kỹ thuật số: cỡ 17g hoặc 21g, chọn giắc cắm "JR".

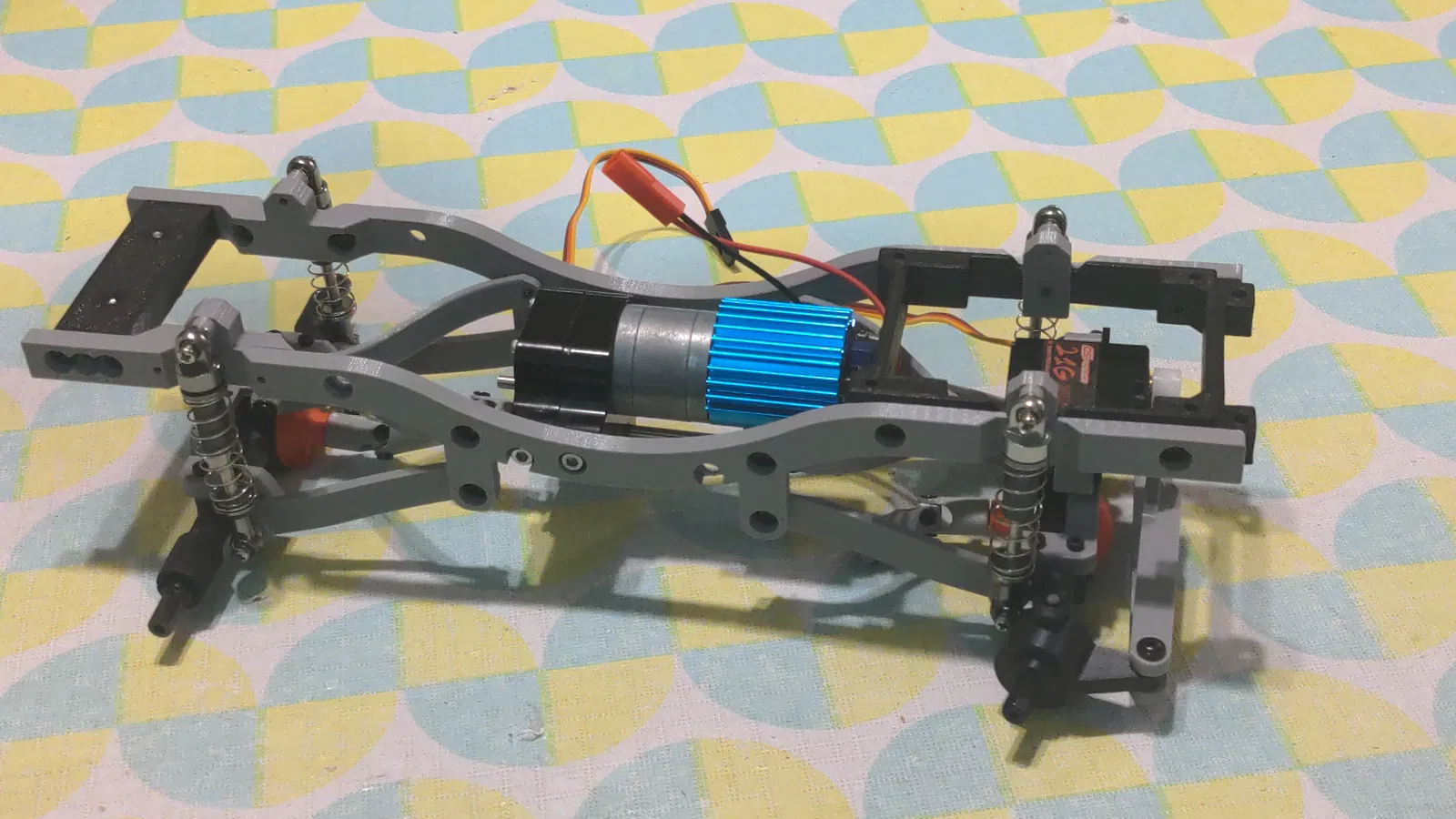

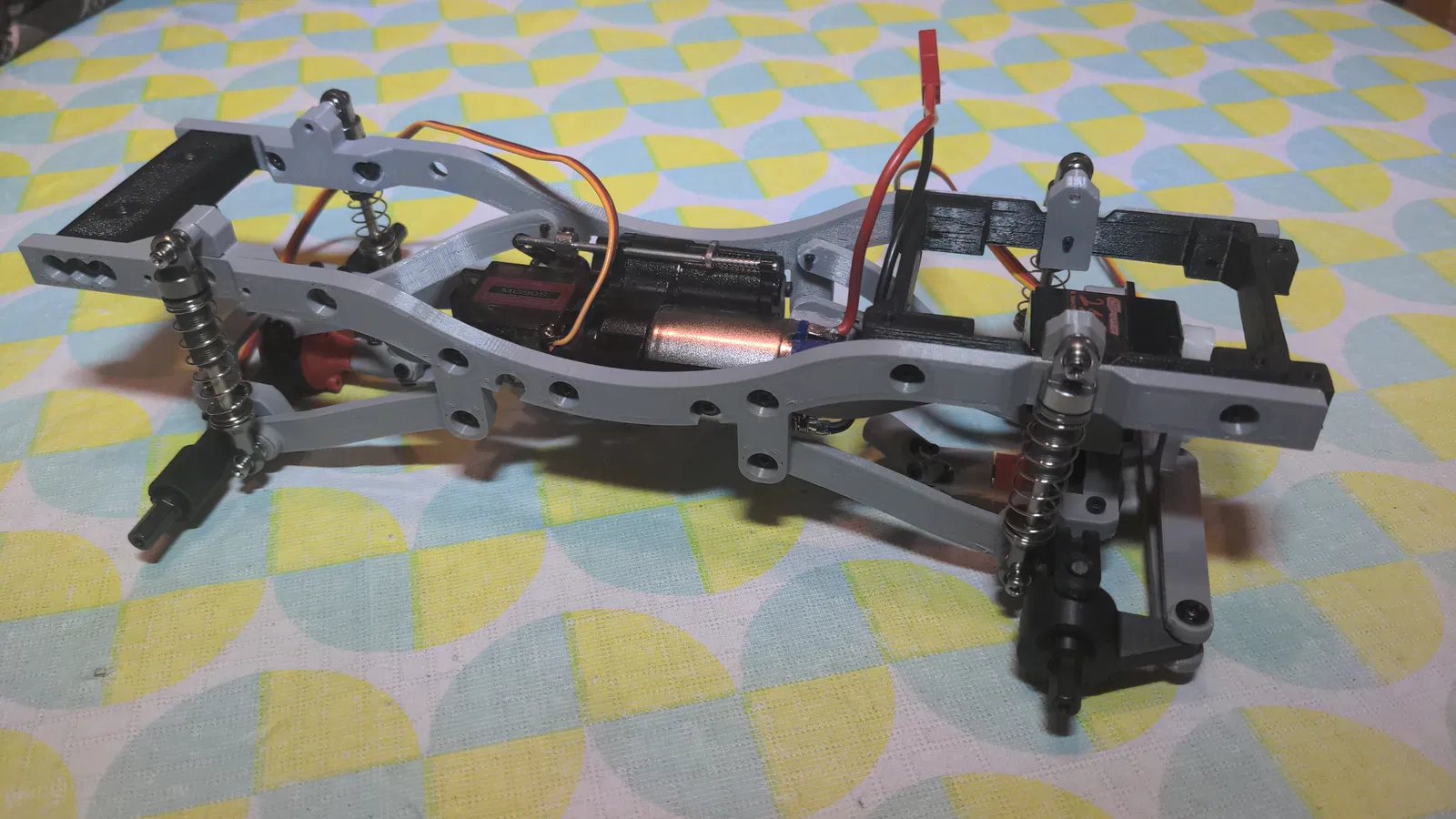

• Động cơ + ESC (Bộ điều tốc):
  • Động cơ chổi than WPL 180 + ESC chổi than (cần hàn giắc JST)
  • Động cơ chổi than MN 260 + ESC chổi than (cần hàn giắc JST)
  • Động cơ chổi than WPL 370 + ESC chổi than + 4x Ốc M3x6mm đầu lục giác (không cần hàn)
  • Hộp số 2 cấp WPL + ESC chổi than (cần hàn giắc JST)
• Bộ thu tín hiệu (Receiver) hoặc bất kỳ loại nào tương thích tay điều khiển của bạn.
• Pin 2S: giắc JST.
• Lốp WPL kèm mâm in 3D hoặc bộ mâm lốp MN/WPL.

Thiết lập in

Cách dễ nhất là sử dụng các file plate / .3mf được cung cấp sẵn với thiết lập tối ưu. Bạn có thể thay đổi máy in nếu cần, nhưng hãy đảm bảo chuyển đổi đúng các thông số.

Thông số in chung cho tất cả file .stl

• Chiều cao lớp in 0.15mm
• 4 lớp vỏ (perimeters), độ lấp đầy (infill) 30%
• PLA hoặc PETG (đã kiểm tra cả hai, nhưng file axle-truss_x2.stl có thể hơi giòn nếu in PLA)
• Tất cả file nên in theo hướng mặc định

Lắp ráp

Video này hướng dẫn cách lắp ráp khung gầm.
