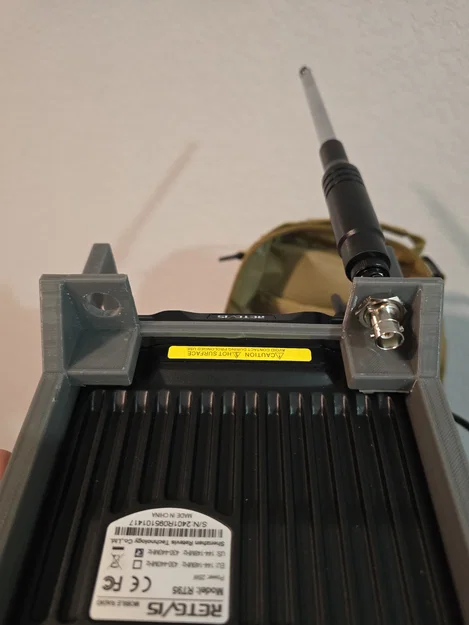

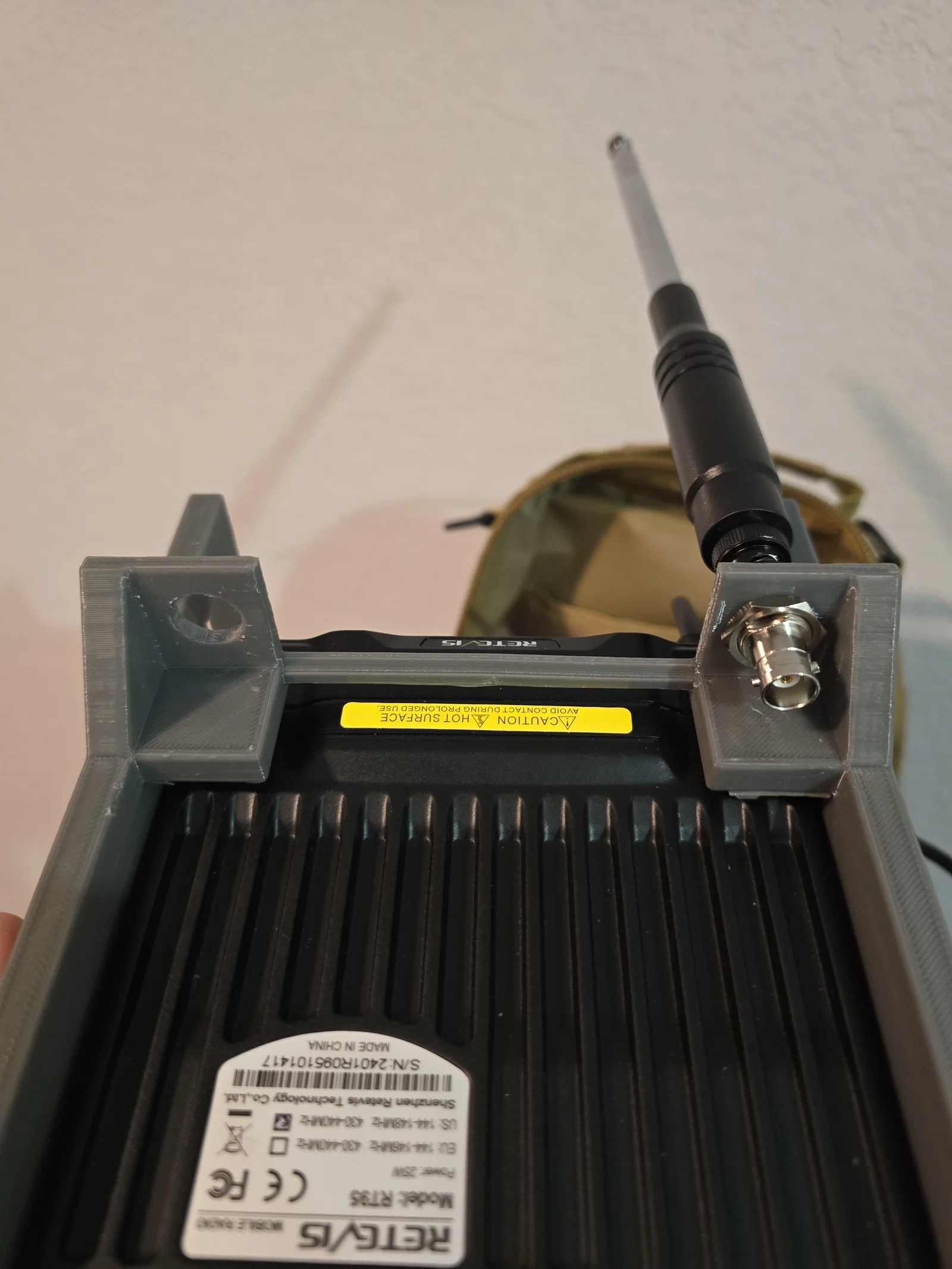

RT-95 Manpack Rails và BNC bulkhead antenna mount

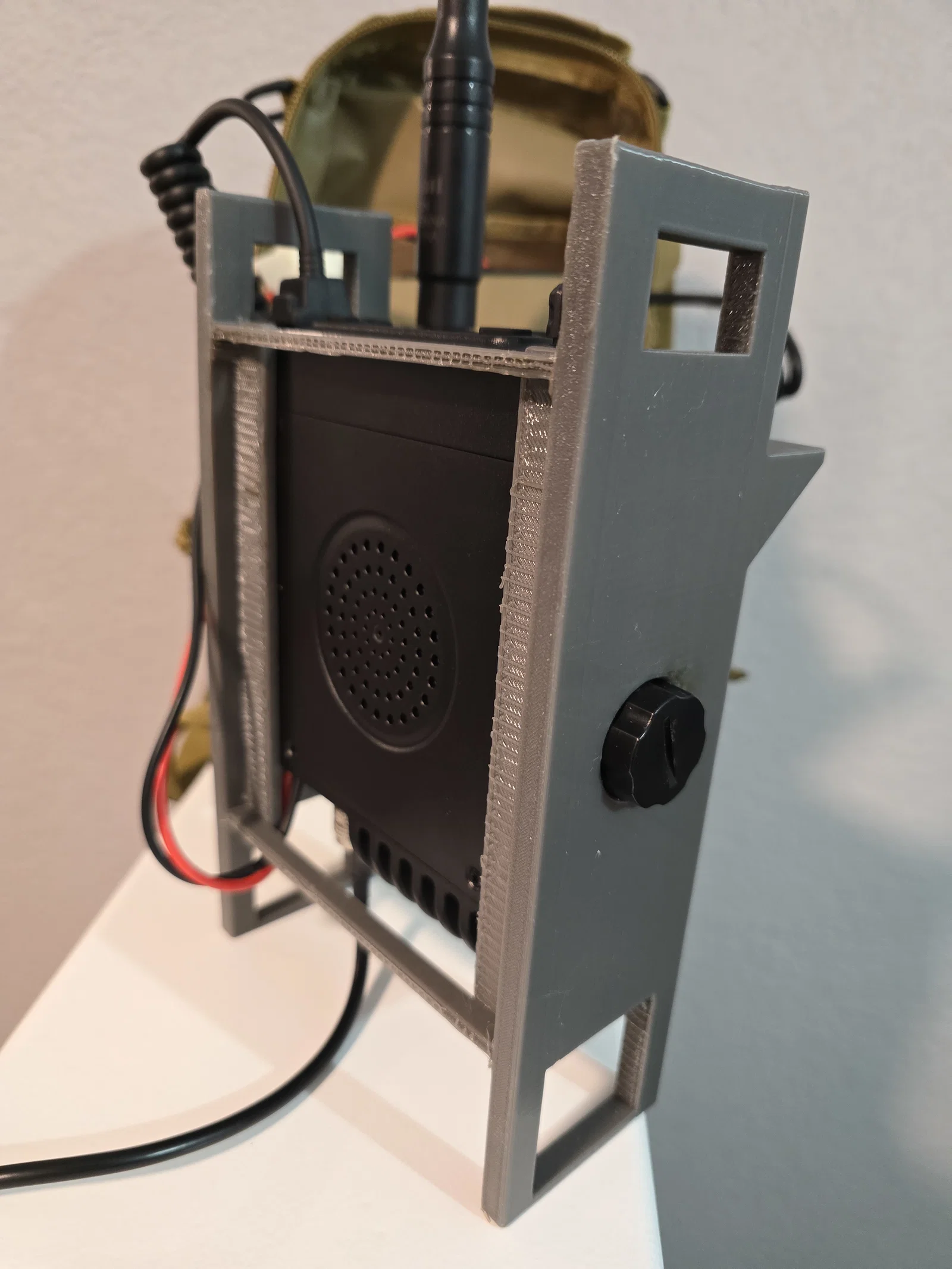

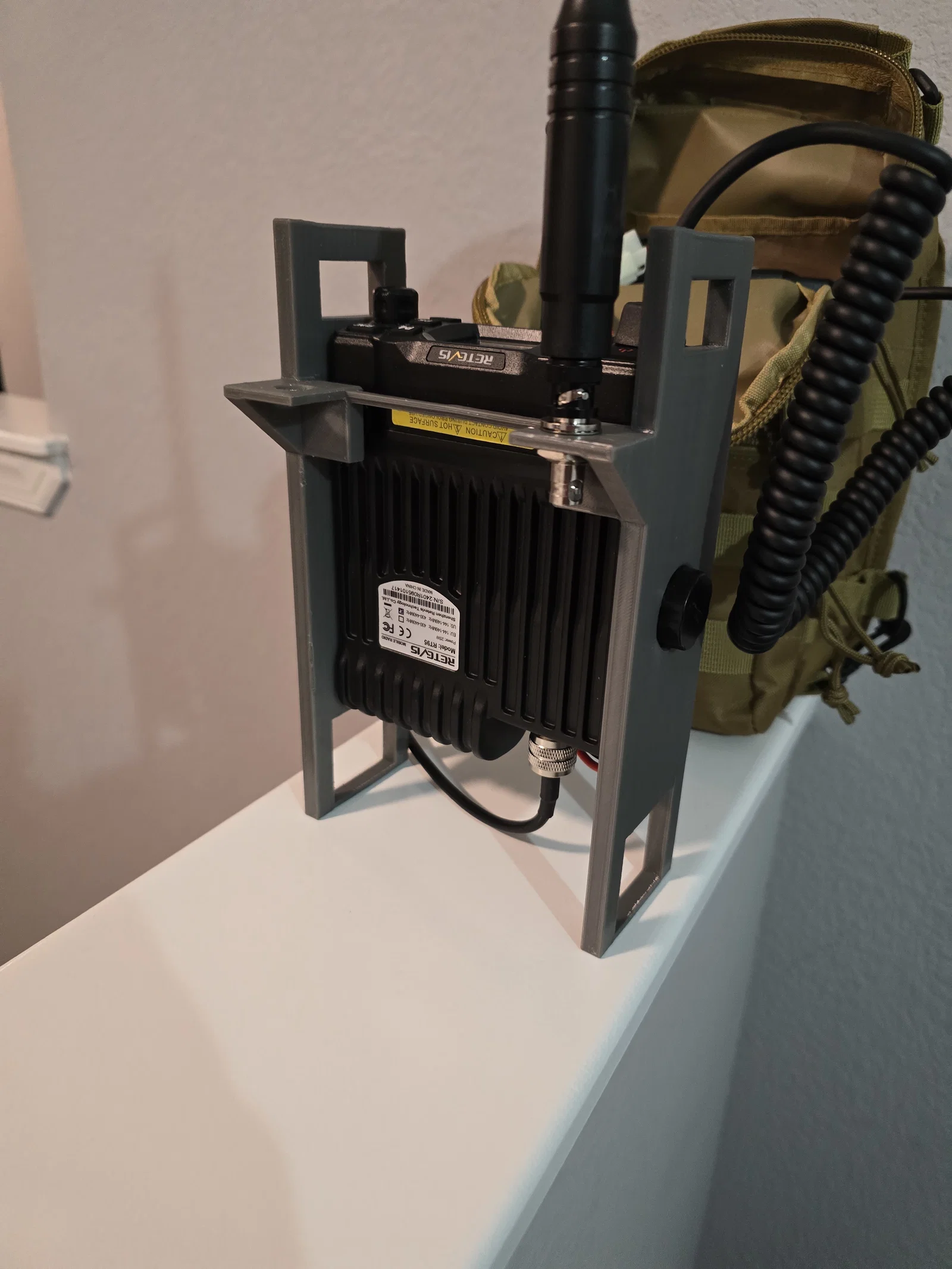

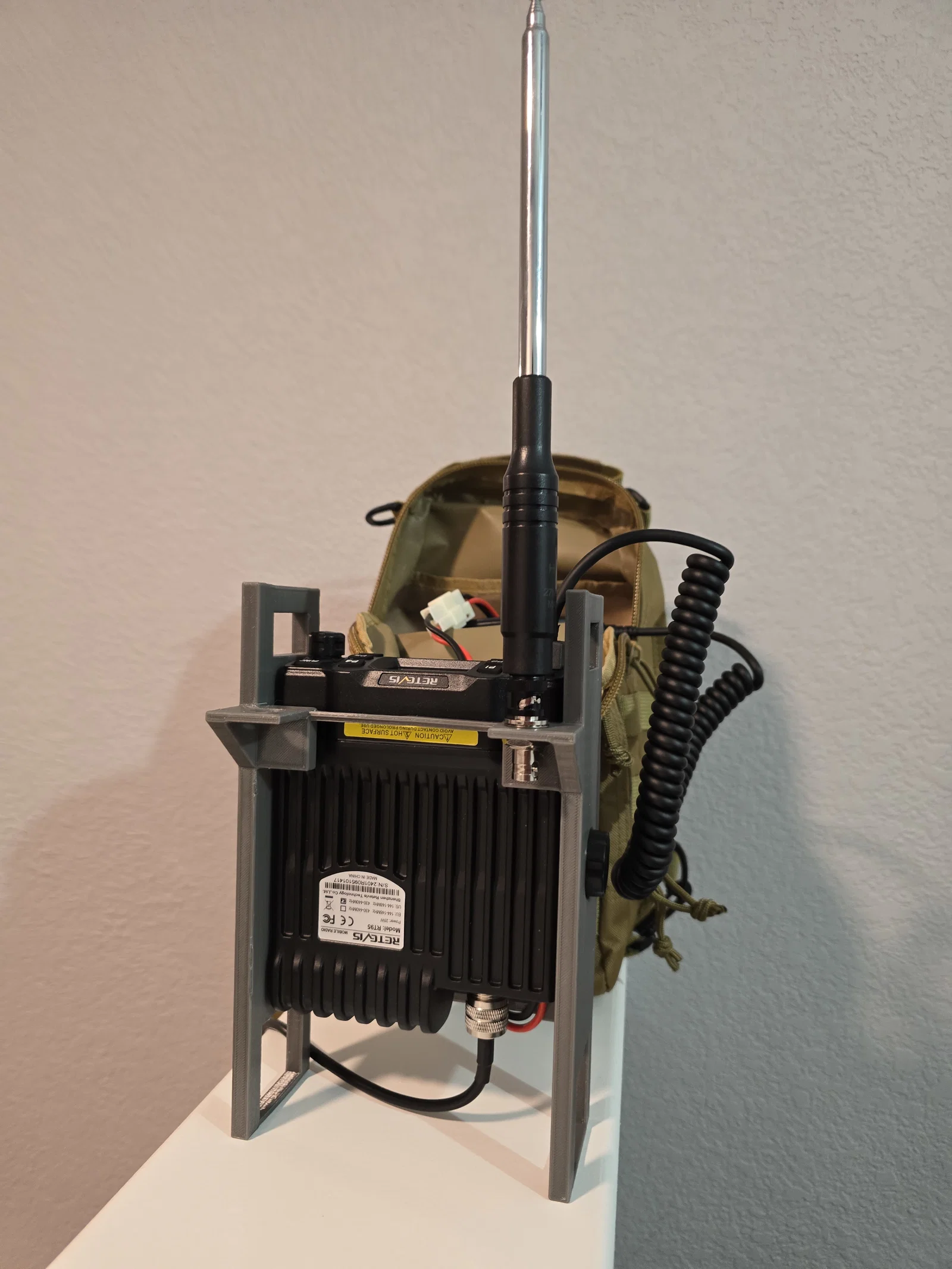

Hệ Rail Manpack cho RT95/AT-778UV – File 3D in được

Chào mọi người, mình rất hào hứng chia sẻ thiết kế 3D mới nhất—Hệ Rail Manpack cho RT95/AT-778UV! Là một Ham radio operator và cũng mê off-road, mình muốn có một giải pháp thực tế hơn và mạnh hơn cho liên lạc ngoài thực địa.

Các máy bộ đàm cầm tay thường bị giới hạn khoảng 8W công suất phát, nên ở khu vực xa hoặc khi cần bắt được repeater ở xa sẽ khá khó. Trong khi đó RT95/AT-778UV có thể lên tới 25W, nên hiệu quả hơn nhiều cho off-roading, emergency comms, và các tình huống cần tầm xa.

Mình có lấy cảm hứng một chút từ mẫu Side Rails for the AnyTone 778UV, nhưng đây là file hoàn toàn nguyên gốc do mình tự thiết kế từ đầu. Mục tiêu là làm ra một bộ rail chắc chắn, bền, giúp việc gắn, mang theo và vận hành RT95/AT-778UV ngoài hiện trường dễ hơn.

Nếu bạn cũng quan tâm Ham radio, off-road, hoặc cần một bộ setup mobile đáng tin cậy, mình rất muốn nghe góp ý của bạn về thiết kế này!

📌 Lưu ý: File này có thể cần hậu xử lý (post-processing), vì các lỗ được thiết kế hơi khít để đảm bảo lắp chắc.

73s,
KJ7COR

Danh sách linh kiện:

🔹 BNC Female to Female Adapter Bulkhead Connector Coax Extension BNC Coupler
Link Amazon

🔹 HYS-771N BNC Antenna – VHF/UHF 2M/70CM cho bộ đàm cầm tay
Link Amazon

🔹 Eightwood UHF PL259 Male to BNC Male Cable RG58 Coax (3 Feet)
Link Amazon

🔹 Retevis RT95 Mobile Ham Radio, Dual Band Mobile Radio
Link Amazon

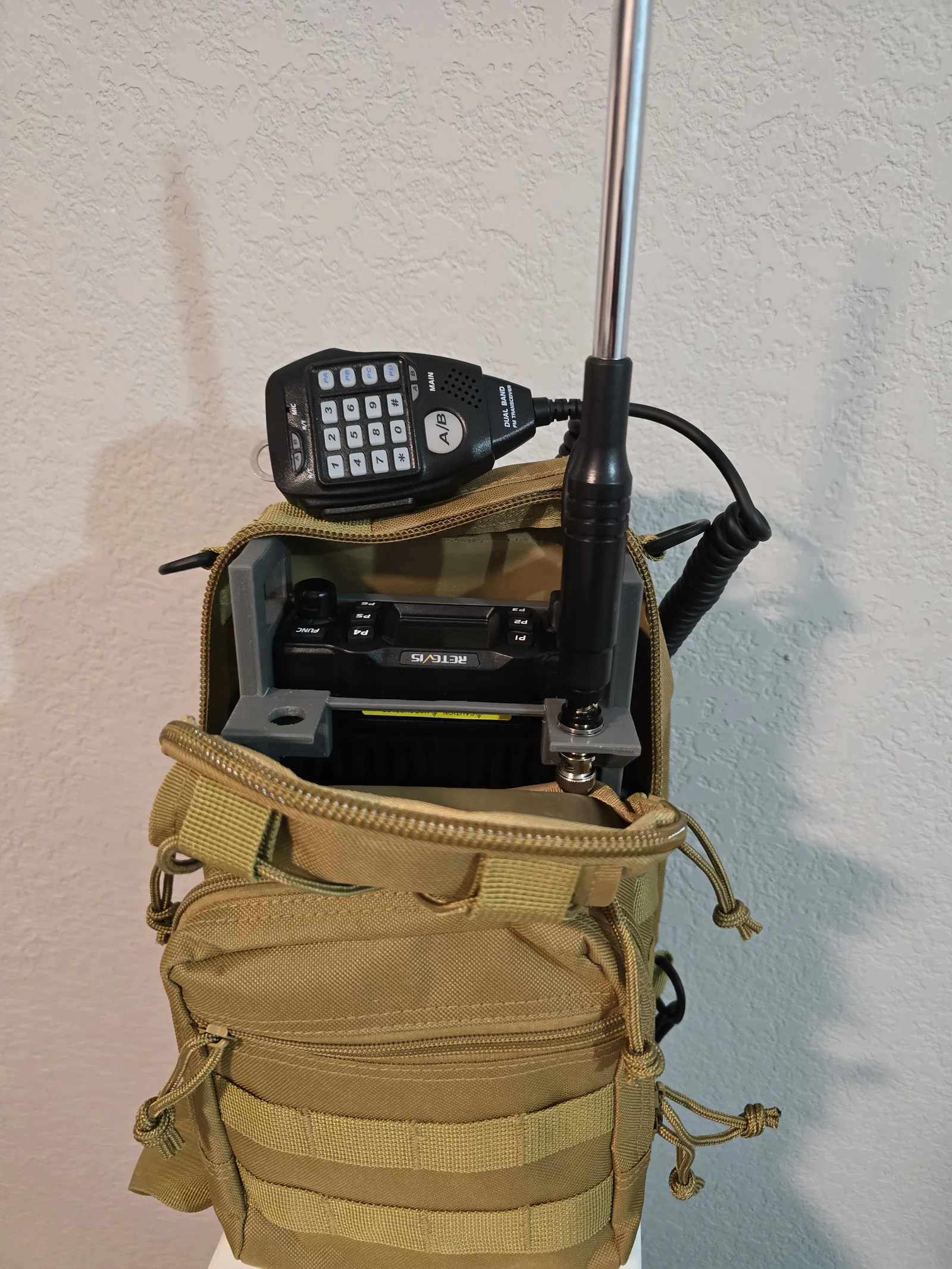

🔹 Qcute Tactical Backpack, Waterproof Military Cross-body Molle Sling Shoulder Backpack Chest Bag for Outdoor Every Day Carry
Link Amazon

Cài đặt in (Print Settings):

Mình in bằng PETG, nhưng PLA chắc cũng ổn.

- In với tree supports. Cứ để auto hết.

- Sẽ cần hậu xử lý các lỗ.

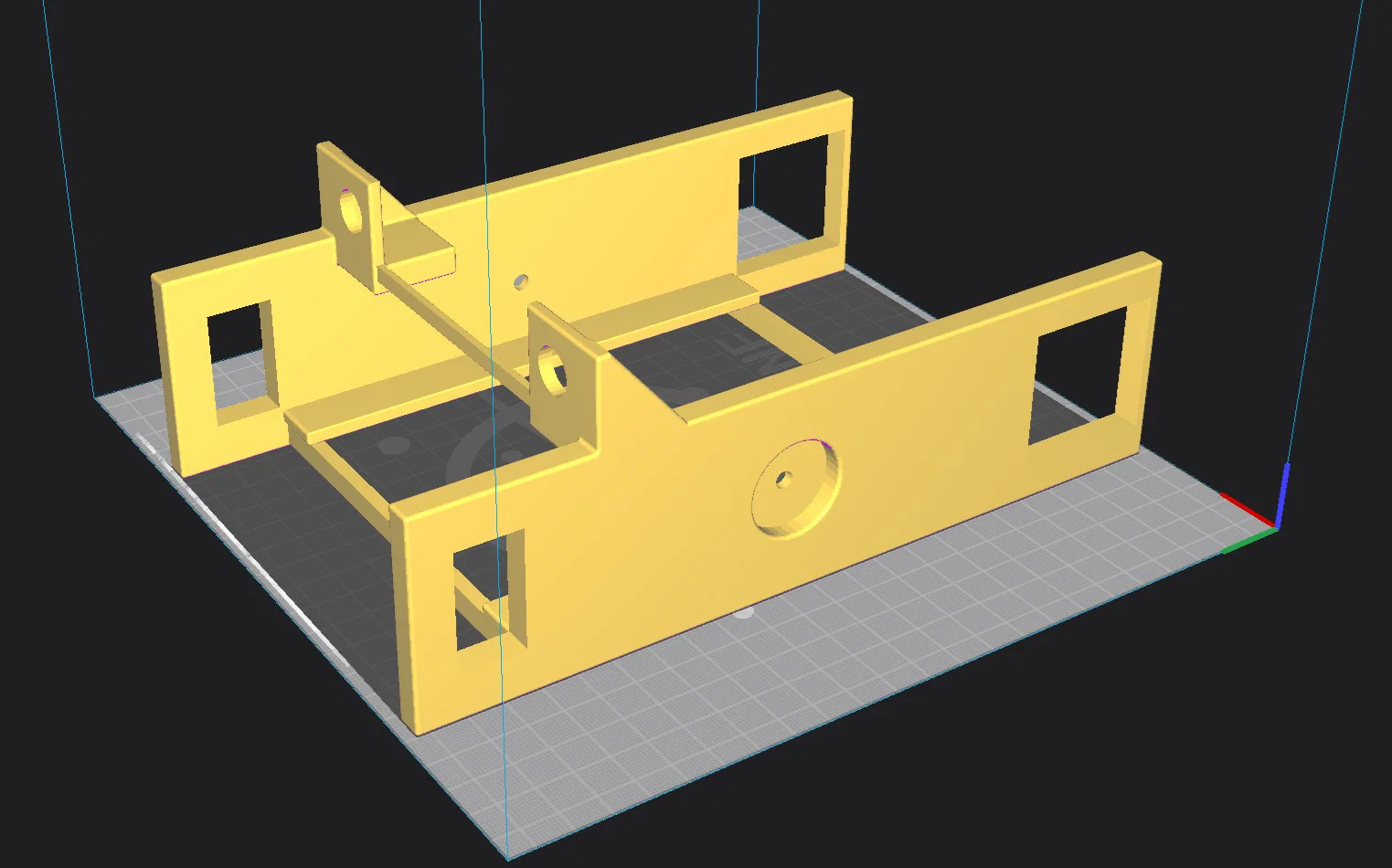

- Xoay hướng in như hình ở ảnh thứ 3 (phần màu vàng).
