Hướng dẫn Mod bàn kính cho Creality K1, K1C & K1 Max

Creality K1, K1C & K1 Max Glass Sub Bed Mod

Tại sao phải làm cái này? Chắc ai cũng biết tình trạng bàn nhiệt mặc định của Creality bị cong vênh rất khó chịu. Một số người giải quyết bằng cách mua bàn nhôm phay xịn nhưng chi phí lại cao. Thay vì tốn kém như vậy, đây là bản mod giá rẻ chỉ từ 30$ (nếu bạn đã thay đầu dò bàn in) mà hiệu quả mang lại cực kỳ ấn tượng! Chi phí cụ thể sẽ tùy vào khu vực bạn sống.

Ủng hộ công sức của mình qua Ko-Fi

Lưu ý: Dù bản mod này dễ thực hiện nhưng nó là thay đổi gần như vĩnh viễn. Mặc dù bạn có thể quay lại như cũ, nhưng chắc là bạn sẽ không muốn đâu.

Lưu ý - Người ta hay nói kính dễ vỡ. Tin mình đi, không sao đâu.

CẬP NHẬT - Đã thêm các bản low profile để tương thích với ngàm gắn Cartographer 3D Probe

Video hướng dẫn trên Youtube

Có câu hỏi gì không? Hãy tham gia Discord ZeroDotCMD

Những thứ bạn cần chuẩn bị

Kính cho K1 & K1C - Link mua kính Creality Ender (Affiliate) - Bạn có thể dùng bất kỳ loại kính nào vừa vặn, nhưng loại này rẻ và dùng tốt.

Kính cho K1 Max - Link mua kính cho K1 Max (Affiliate)

Lưu ý cho K1 Max - K1 Max có một dây tiếp địa được tán đinh vào bàn nhiệt. Bạn cần khoan bỏ đinh tán này để nó không làm cấn mặt kính. Hãy dùng một con ốc vít lớn hơn để bắt lại vào lỗ đó, đảm bảo vít không trồi lên trên mặt bàn vì sẽ làm vướng kính.

Tùy chọn - Núm vặn và lò xo (Affiliate) - Lưu ý các núm này vừa khít. Đừng dùng núm quá to vì sẽ cấn khung máy. Nếu dùng núm, hãy nhớ chỉnh lại Max Z để núm không đâm vào đáy máy. Bạn nên giảm giá trị Z đi khoảng 10mm cho an toàn.

K1 & K1C - Tấm PEI kèm màng nam châm (Affiliate) - Nếu bạn đã mua tấm B của Creality thì chắc là đã có sẵn, trừ khi bạn lỡ vứt đi rồi.

K1 Max - Tấm PEI kèm màng nam châm (Affiliate)

K1 & K1C - Tấm keo 2 mặt 3M (Affiliate) - Đã test ở nhiệt độ tối đa và thấy cực kỳ ổn định.

K1 Max - Tấm keo 2 mặt 3M (Affiliate) - Đây là tấm 3M chịu nhiệt lớn nhất mình tìm được. Nó hơi nhỏ hơn bàn một chút nhưng vẫn dùng tốt. Hãy dán căn giữa bàn nhé.

Firmware mod - Simple AF của pellcorp là lựa chọn duy nhất mình khuyên dùng. Nó hỗ trợ nhiều loại đầu dò bàn in khác nhau.

Đầu dò - Vì chúng ta sẽ bỏ các chân đỡ bàn nhiệt cũ, nên cần một đầu dò mới. Đừng lo, loại mới chính xác hơn nhiều. Kiểm tra các tùy chọn tại Simple AF.

Đầu dò - Hiện tại mình khuyên dùng Big Tree Tech Eddy (Affiliate). Mình cũng đã cung cấp file in ngàm gắn tại đây.

Núm vặn là tùy chọn - Nếu không thích dùng núm, chỉ cần làm bước 1, 4 rồi nhảy sang bước 6.

In phần rãnh định vị

Mình thực sự khuyên bạn nên in rãnh này bằng vật liệu như Nylon Carbon Fiber vì nó sẽ gắn trực tiếp vào bàn nhiệt!

Lưu ý - Hãy xem ảnh để dễ hình dung.

Bắt đầu thôi!

#1 - Tháo tấm nam châm cũ Làm nóng bàn in lên 80°C. Khi đã nóng, từ từ bóc tấm nam châm ra từ hai góc phía trước. Sau đó cuốn/kéo dần về phía sau. Hãy kiên nhẫn! Kéo mạnh quá sẽ làm lệch trục Z đấy! Sau khi bóc xong, bạn có thể vứt tấm nam châm đi hoặc dán lên tủ lạnh tùy ý.

#2 - Chuẩn bị máy Trước khi tắt máy, hãy di chuyển bàn in xuống vị trí giữa của trục Z. Sau đó mới tắt máy.

#3 - Tháo cảm biến lực (load cell) và chân đỡ Di chuyển đầu in sang góc sau bên trái. Có 8 con ốc cần tháo (4 con phía trên, 4 con dưới chân đỡ). Sau khi tháo 4 ốc trên, nhấc bàn in lên và nghiêng sang bên phải. Đừng kéo mạnh vì còn dây điện. Hãy dùng đầu in để đỡ bàn nhiệt lại. Sau đó tháo 4 ốc dưới chân đỡ. Giữ lại mấy cái chân đỡ nhựa này nhé, chúng ta sẽ dùng lại đấy.

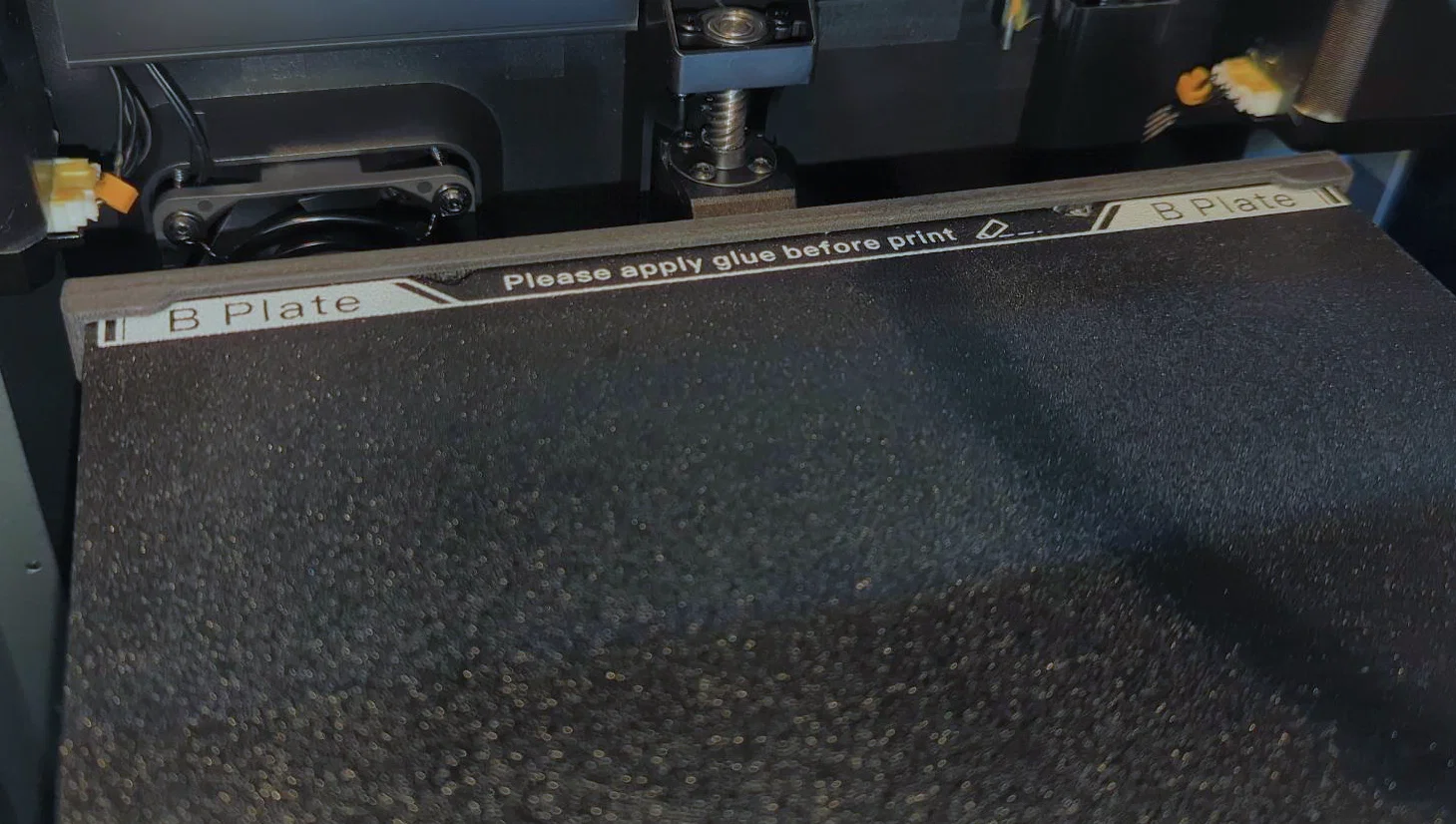

#4 - Lắp rãnh định vị mới Lắp rãnh mới vào phía sau bàn nhiệt. Đảm bảo rãnh áp sát vào bàn nhiệt, không được để khe hở.

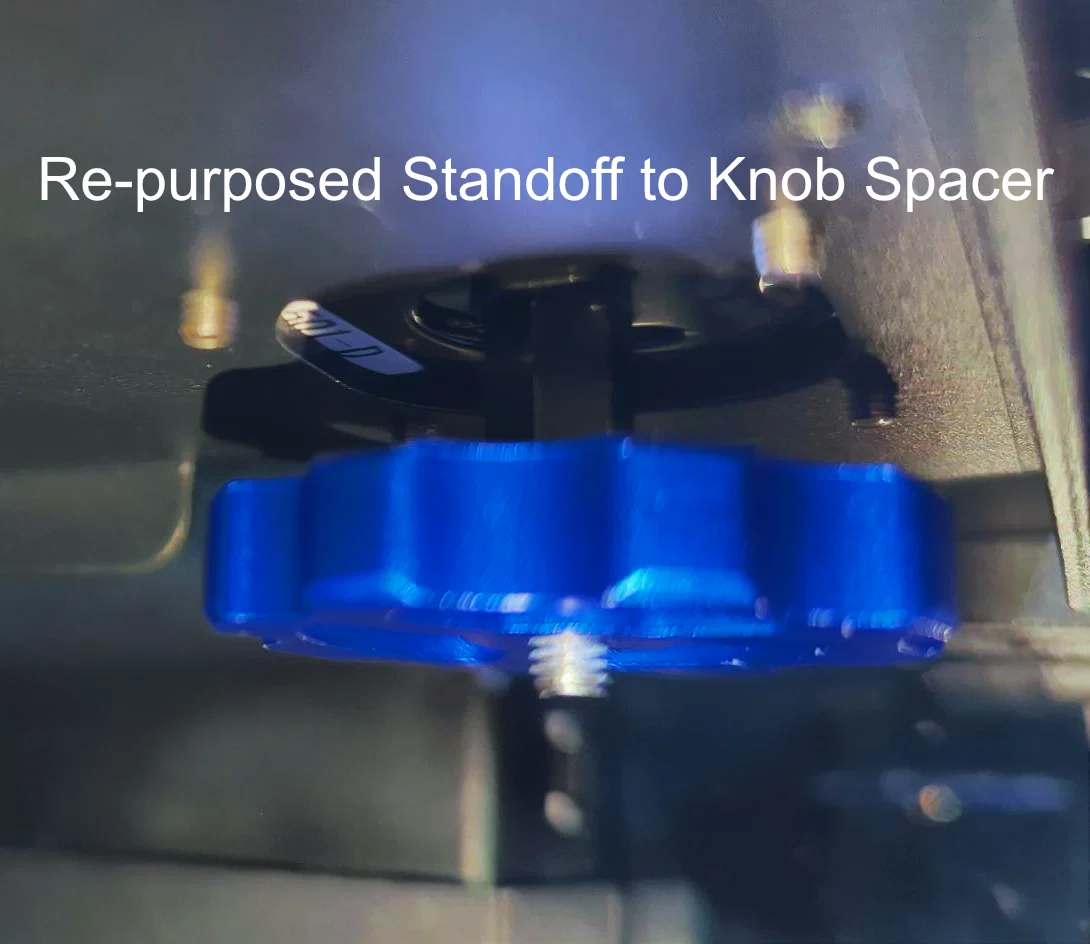

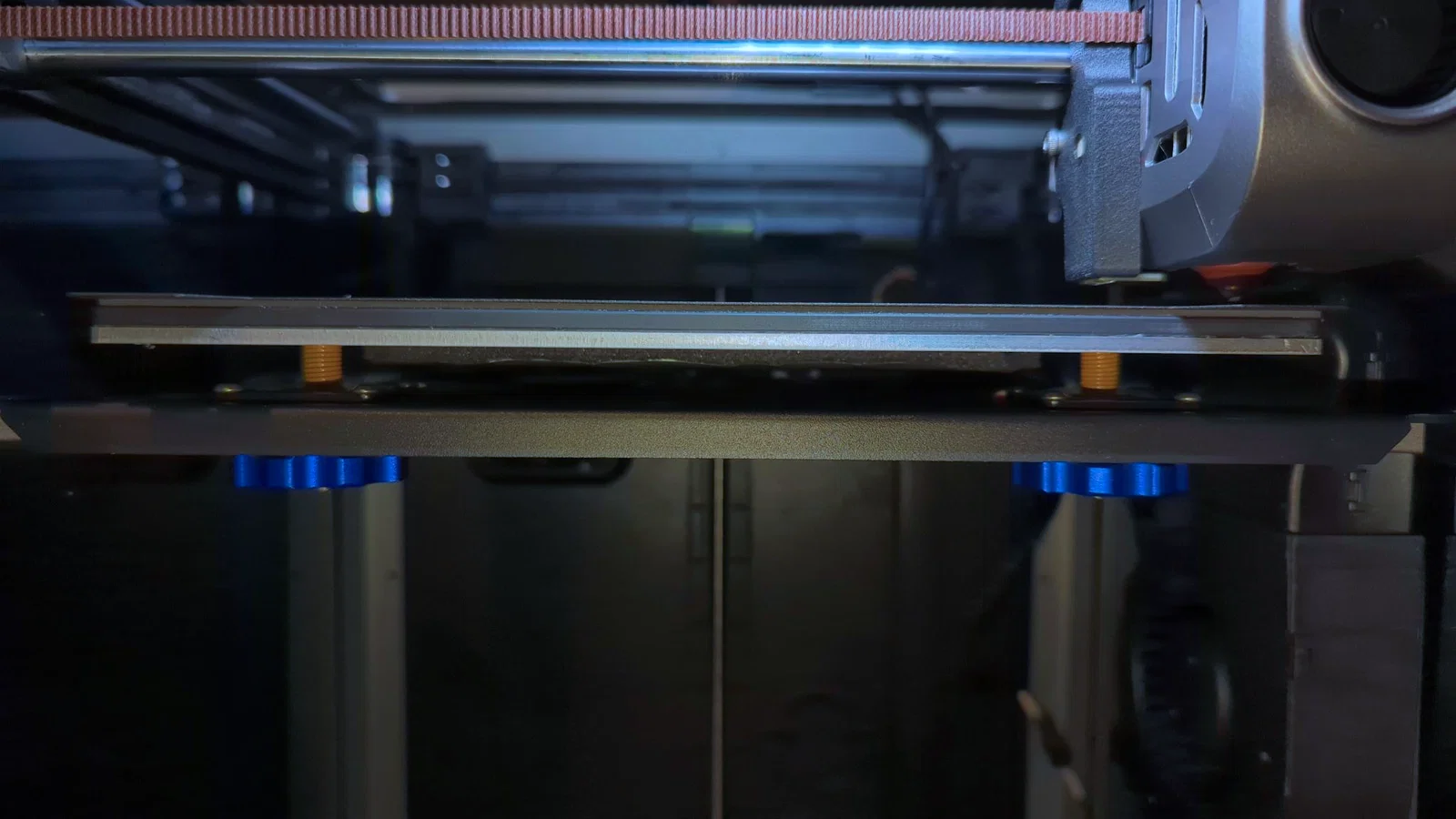

#5 - Lắp núm vặn và lò xo Đặt lò xo và ốc vào đúng vị trí. Góc khó nhất là góc sau bên phải, hãy làm góc đó trước. Đối với chân đỡ nhựa cũ, bạn hãy dùng mũi khoan khoét nhẹ lỗ để nó lồng vừa qua ốc mới. Sau đó vặn núm vào. Đừng siết quá chặt, chỉ cần vừa đủ để bốn góc bàn in cân bằng.

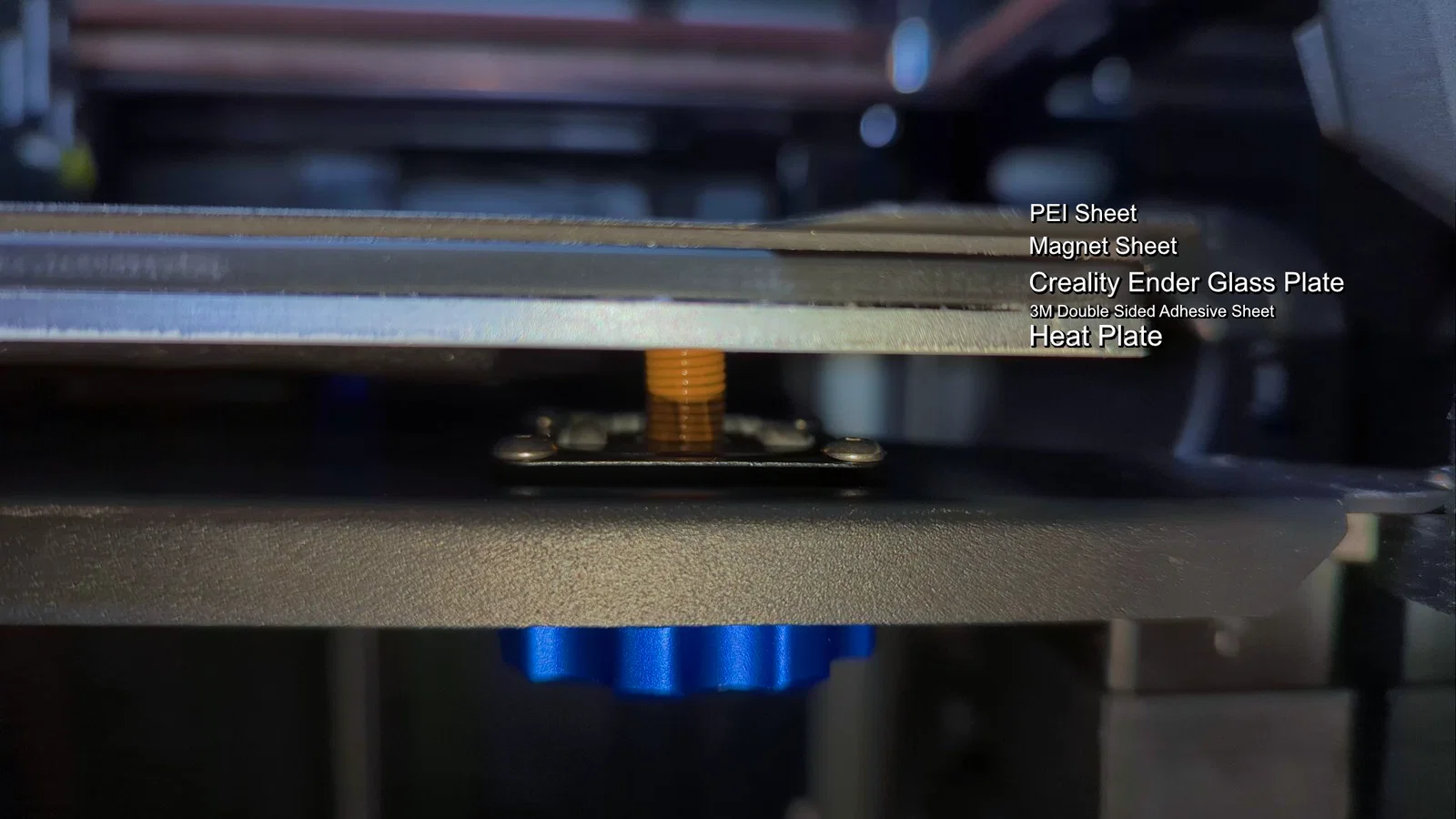

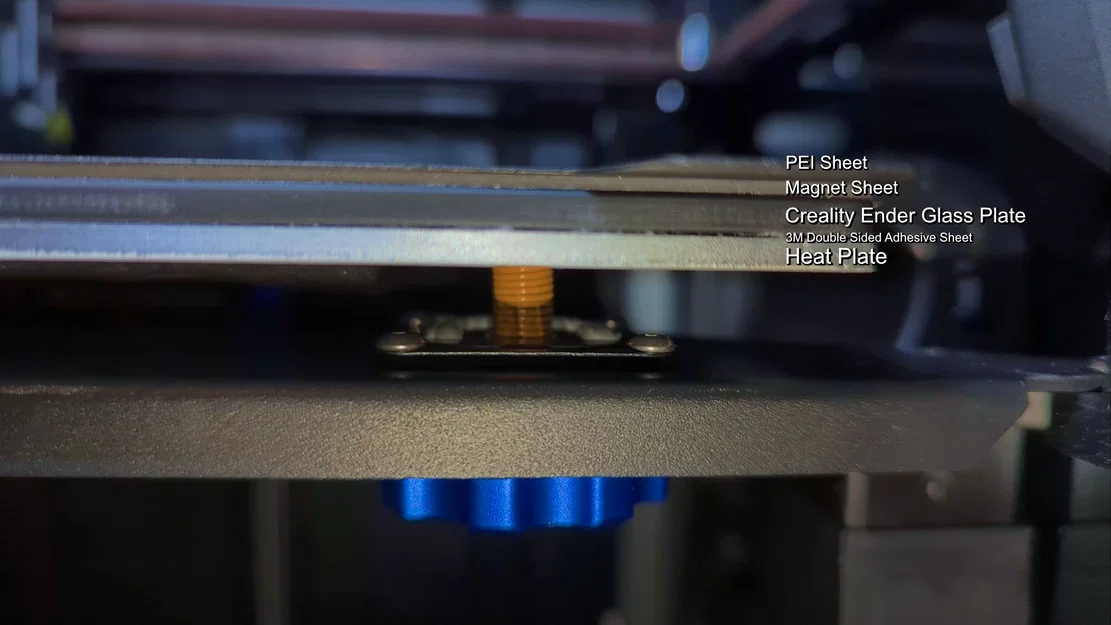

#6 - Chuẩn bị mặt kính Lau sạch kính bằng cồn. Sau khi kính khô, dán tấm keo 3M lên mặt nhám của kính. Dán từ từ từ trước ra sau để tránh bọt khí. Dùng dao rọc giấy cắt tỉa phần thừa ở mép.

#7 - Dán tấm nam châm Dán tấm nam châm lên mặt trơn còn lại của kính. Cũng làm thật chậm, dùng ngón tay vuốt nhẹ để tránh bọt khí. Nếu dán lỗi, bạn có thể bóc ra làm lại!

#8 - Đặt kính lên bàn Đây là bước quan trọng nhất! Đặt cạnh sau của kính khớp vào rãnh định vị. Sau đó nhẹ nhàng hạ kính xuống bàn. Hãy cẩn thận vì bước này không có lần thứ hai đâu!

Chúc mừng! Bạn đã mod xong bàn kính cho K1/K1C

Việc cài đặt firmware và đầu dò nằm ngoài phạm vi bài viết này. Hãy ghé thăm Simple AF để được cộng đồng hỗ trợ nhé!

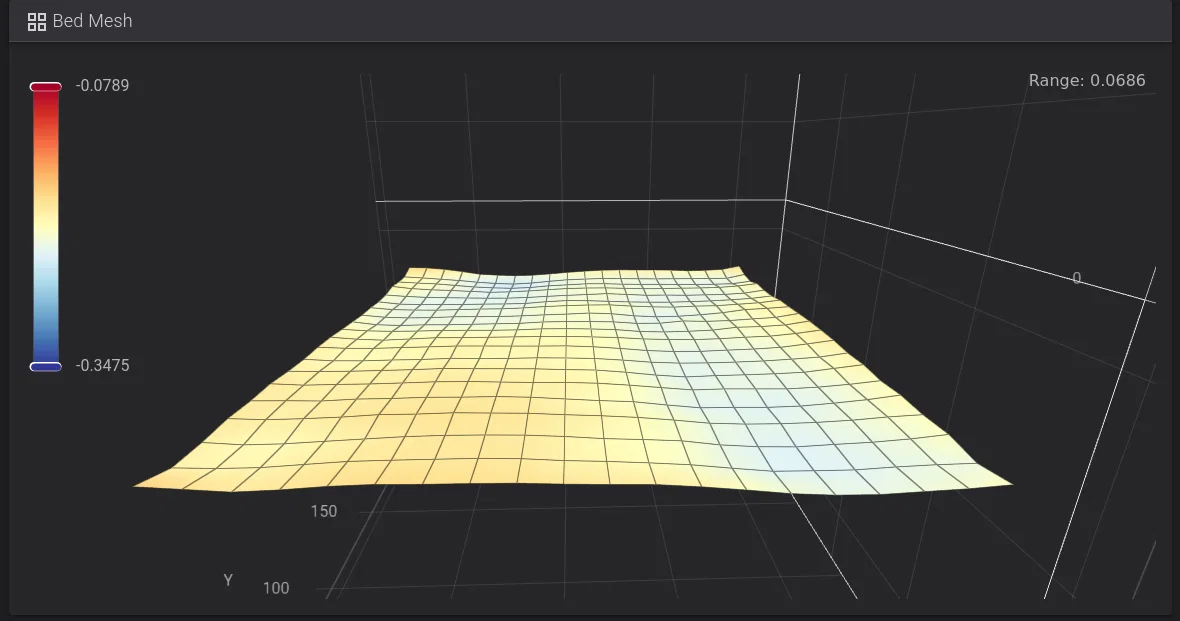

Lưu ý cuối cùng Nếu dùng núm vặn, hãy nhớ chỉnh lại Max Z. Sau khi máy chạy ổn định, nên để bàn nhiệt ở 100°C trong 20 phút để keo dán ổn định hoàn toàn, sau đó để nguội hẳn rồi mới bắt đầu calibrate mesh.
