Mount BTTEddy cho Creality K1, K1C & K1 Max

Cái Mount

Cái mount này thay thế vỏ zin của đầu dò BTTEddy, đưa nó về cùng hàng với trục Y của đầu phun. Điều này giúp chúng ta không còn phải lo lắng về Bù trừ xoắn trục (Axis Twist Compensation). Cái mount này có thể lắp dễ dàng bằng một trong những con ốc inox ngắn hơn đi kèm với BTTEddy.

Ủng hộ công việc của mình với Ko-Fi

Có câu hỏi? Tham gia Discord ZeroDotCMD.

Cập nhật v2

Thêm lỗ bắt vít để bắt đầu dò vào mount

Điều chỉnh hình dạng mount để có độ chính xác cao hơn.

Mua BTTEddy Amazon Affiliate - BTTEddy

JST connectors for usb - Amazon affiliate

Hướng dẫn lắp đặt trên Youtube

Thay thế vỏ đầu dò

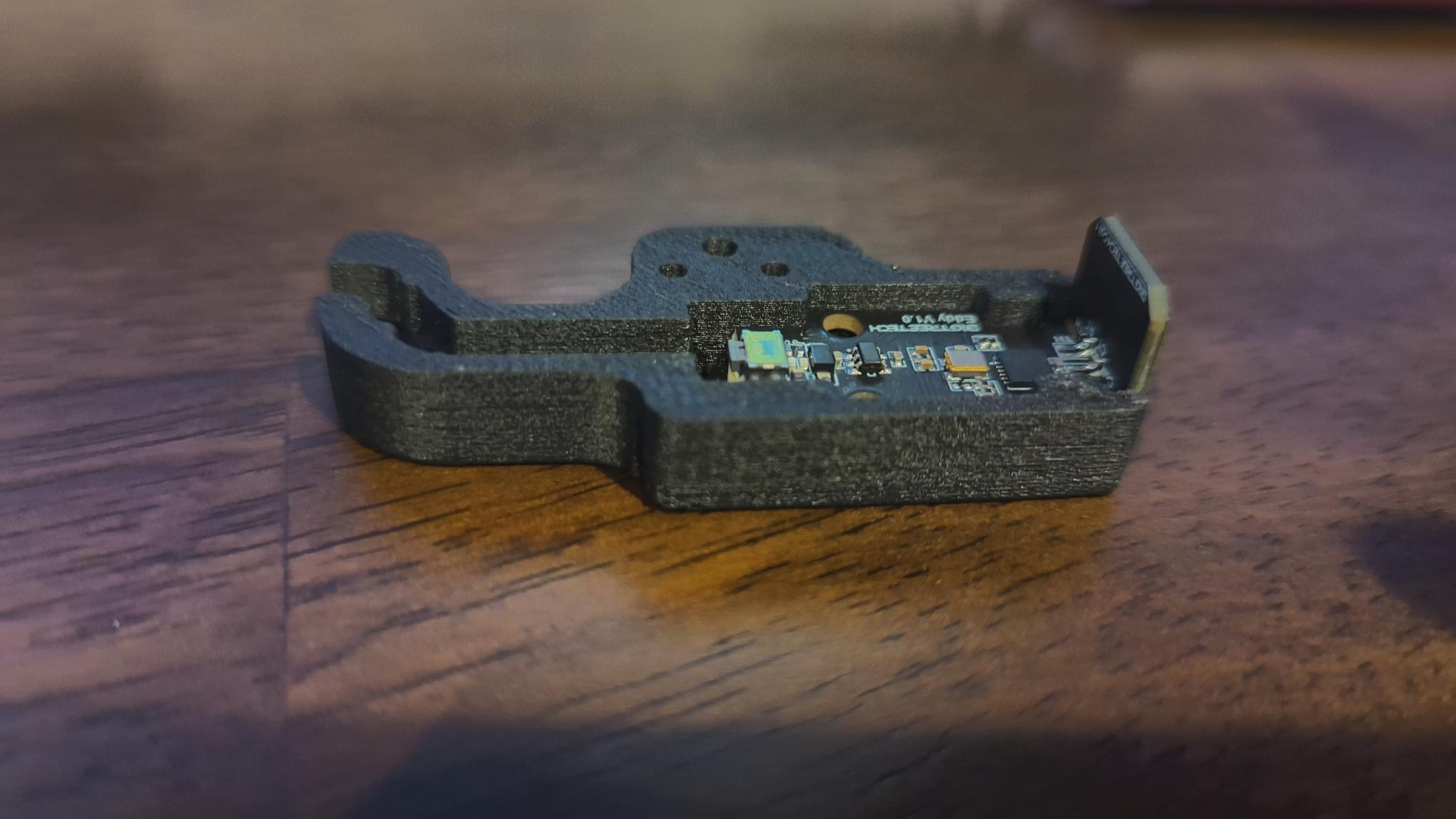

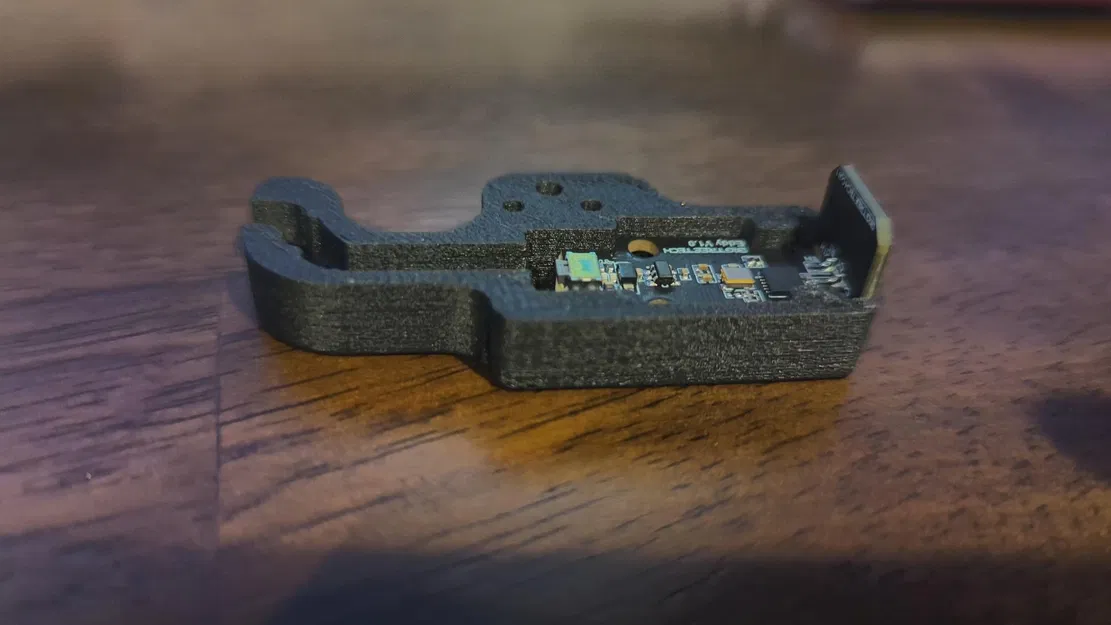

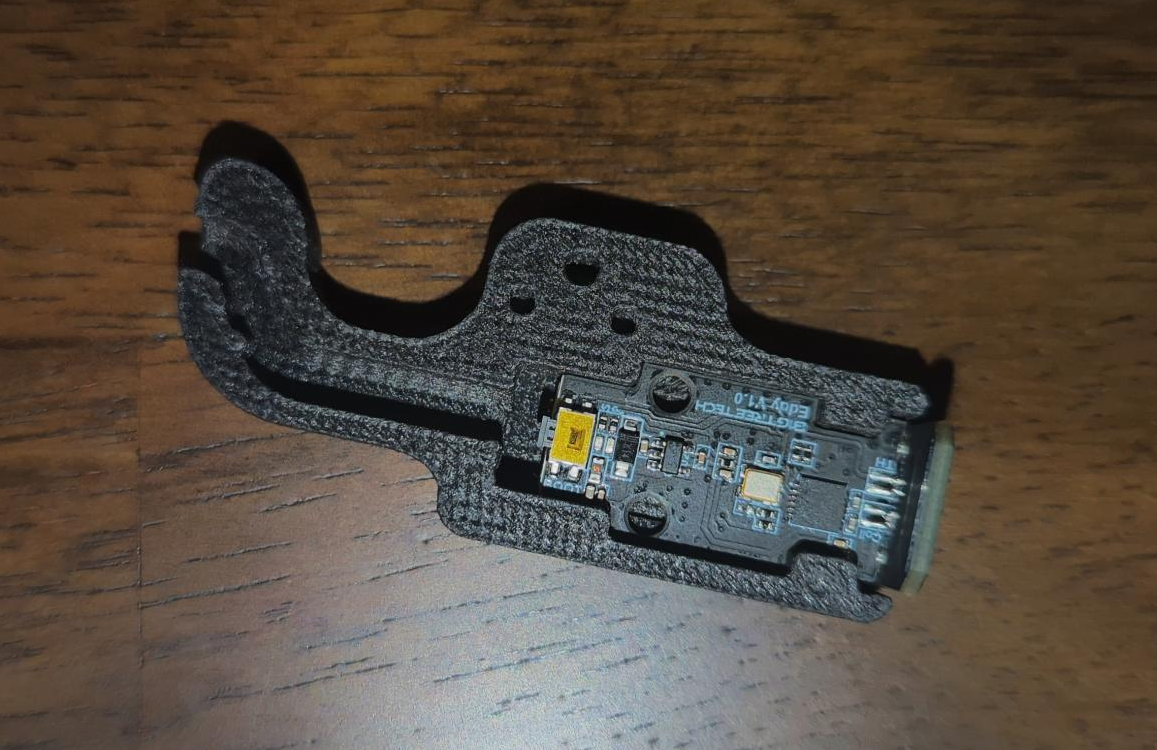

Cái mount được thiết kế để đầu dò BTTEddy ép chặt vào. Tùy thuộc vào độ chuẩn của máy in, nó có thể hơi chật một chút nhưng cái mount được thiết kế để vừa khít. Mình dùng tua vít lục giác lớn hơn để ép chặt đầu dò vào mount mới. Chỉ ấn vào các cạnh không có bộ phận nào được gắn trên bề mặt! Nên in cái mount mới bằng nylon carbon fiber. hoặc sợi filament khác chịu được nhiệt độ cao.

Lưu ý - Nhớ gắn cáp trước khi bạn đặt đầu dò vào mount mới!

Lắp đặt

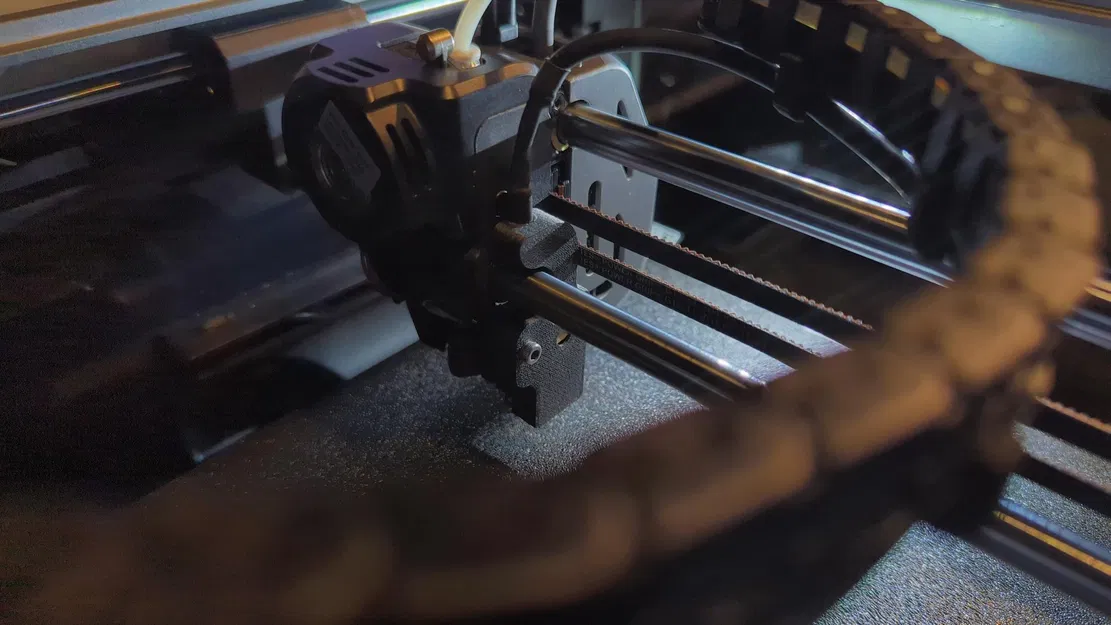

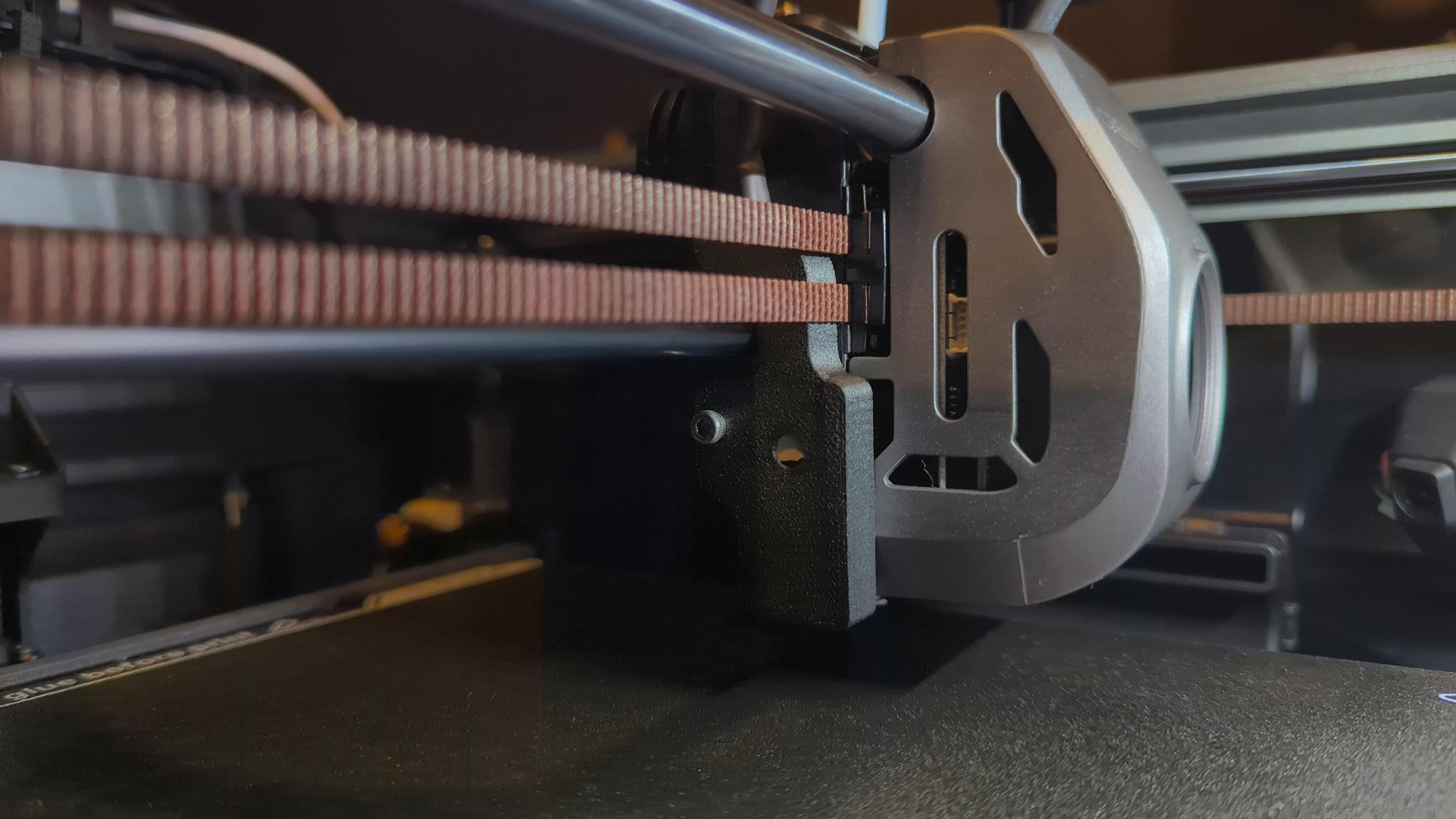

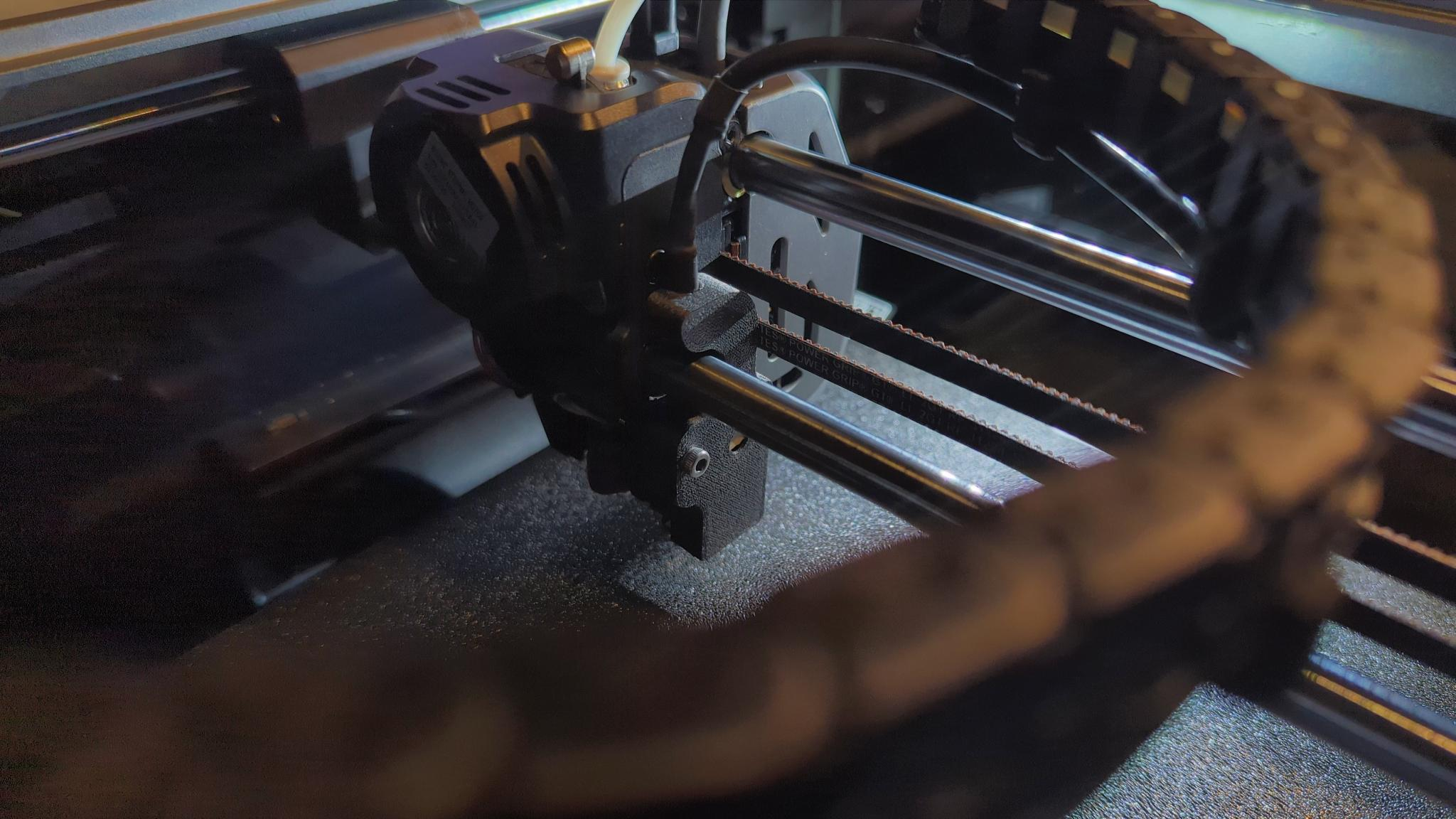

Cái mount tự định vị với hai chấu ở bên trái của đầu máy in và được lắp bằng một con ốc duy nhất. Lưu ý rằng lỗ ốc này trên đầu máy K1 zin là lỗ ốc nhựa dùng để tự cắt ren. Đừng siết quá chặt vì bạn có thể làm hỏng lỗ. Cái mount này kết hợp hoàn hảo với kẹp xích dẫn cáp này của SHaDoW6. Các kẹp này nên được lắp ở mặt dưới của xích dẫn cáp.

Lưu ý Firmware

Việc này đưa cuộn dây eddy vào đúng hàng với trục Y nên không cần bù trừ trục Y. Độ bù trừ trục X là -23.0

Trong phần bed mesh cho BTTEddy, bạn cũng cần đảm bảo đặt giá trị min và max mới theo các giá trị được liệt kê dưới đây:

mesh_min: 10, 10

mesh_max: 205, 210
