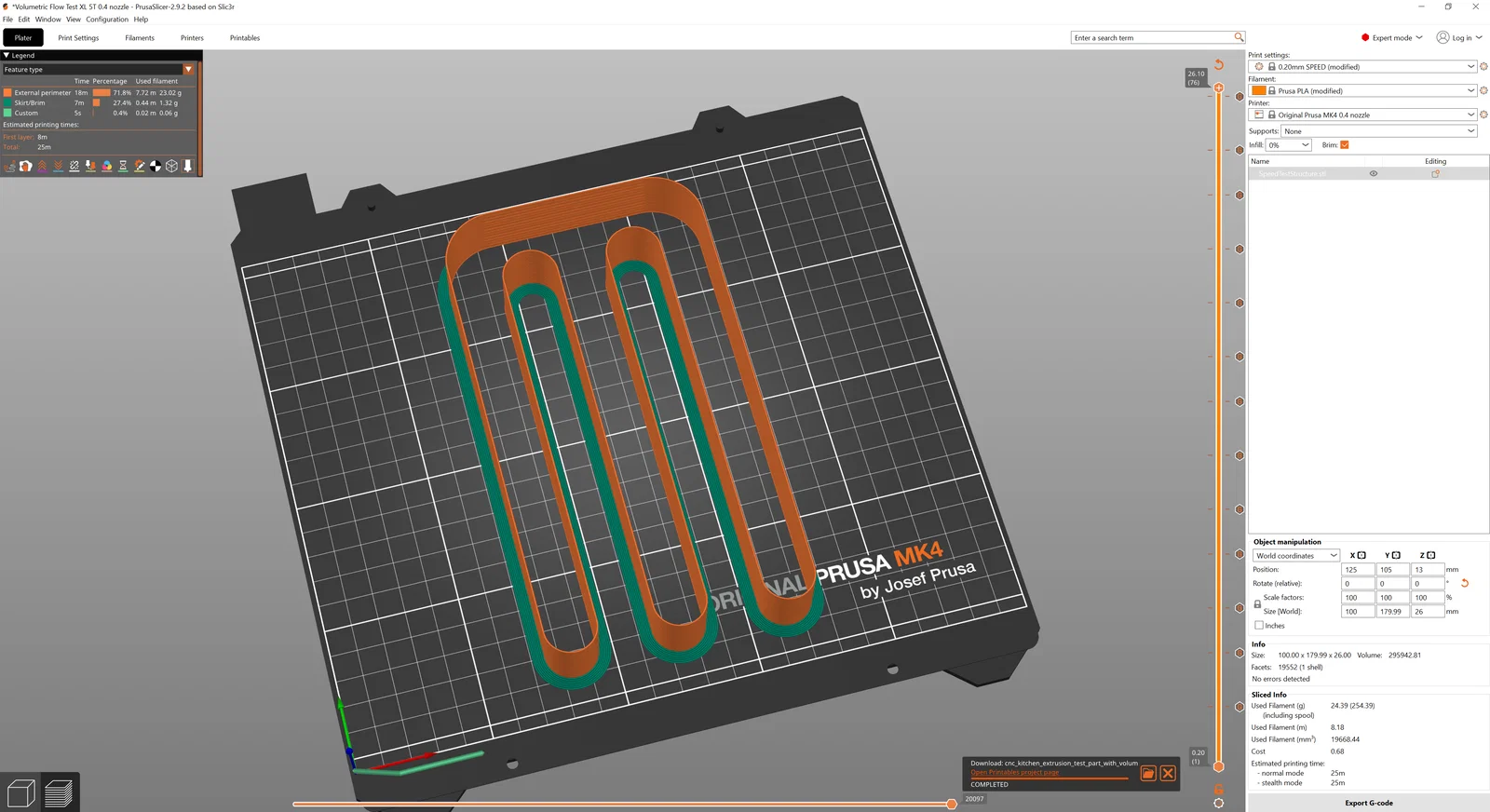

Bài kiểm tra Volumetric Flow (Tốc độ dòng nhựa tối đa) 1

1 hình

Máy In 3D

Bài kiểm tra Volumetric Flow (Tốc độ dòng nhựa tối đa)

Tác giả CNCEngineer3D_346341

Lượt tải
247
Lượt thích
5
Lượt coi
992

File 7 3,6 MB

  • Volumetric_Flow_Test_1776545104.stlSTL · 954,8 KB
  • Volumetric_Flow_Test_0.4_nozzle_0.4n_0.35mm_PLA_MINI_19m_1776545105.bgcodeBGCODE · 257,9 KB
  • Volumetric_Flow_Test_0.4_nozzle_0.4n_0.35mm_PLA_MK4_25m_1776545107.bgcodeBGCODE · 400,5 KB
  • Volumetric_Flow_TestCore_One_0.4_nozzle_0.4n_0.35mm_PLA_COREONE_20m_1776545108.bgcodeBGCODE · 411,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Dùng cái này để kiểm tra tốc độ in tối đa của đầu đùn (extruder). Mô hình sẽ tăng dần tốc độ sau mỗi 2mm để bạn kiểm tra giới hạn volumetric flow rate của máy.

Hãy dừng bản in ngay khi bạn thấy dấu hiệu bị thiếu nhựa (unextruded) hoặc các lớp in không còn đều đẹp.

Sau đó, dùng thước kẹp để đo từ đáy lên đến lớp in cuối cùng mà bạn thấy vẫn còn đẹp.

Lấy số đo mm đó cộng thêm 10 sẽ ra chỉ số max volumetric flow của bạn.

Ví dụ: trong bài test của tôi với Filamatrix Tough PLA ở nhiệt độ 220°C, tôi đo được 18mm + 10 = 28mm³/s là max flow.

Khi thiết lập trong phần mềm cho filament, bạn nên giảm xuống khoảng 10% để đảm bảo an toàn, ví dụ như trường hợp trên là 25mm³/s.
