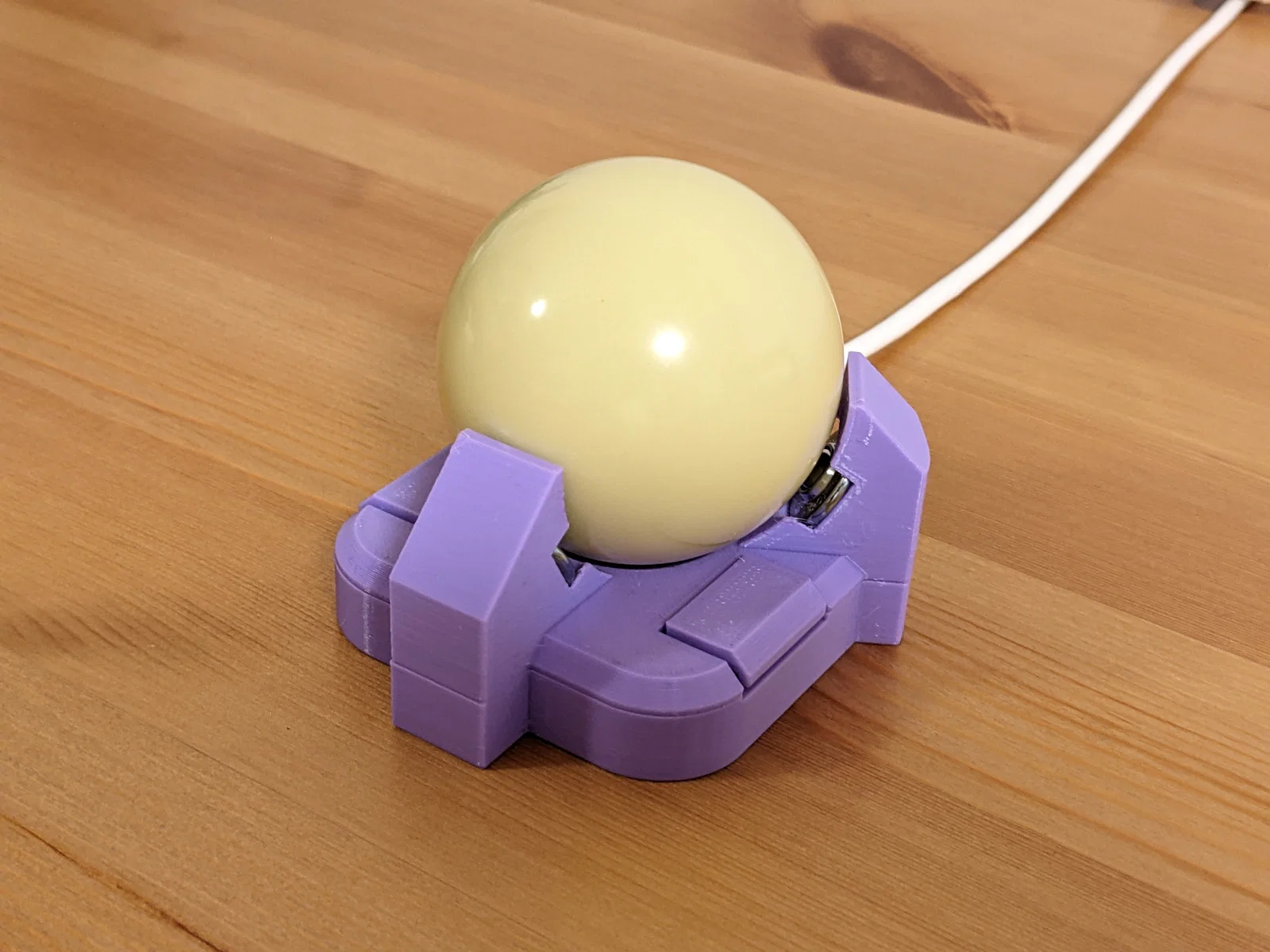

Trackball 15d/e - Chuột bi xoay USB hai nút bấm

Đây là mẫu chuột trackball USB hai nút bấm đầy đủ chức năng.

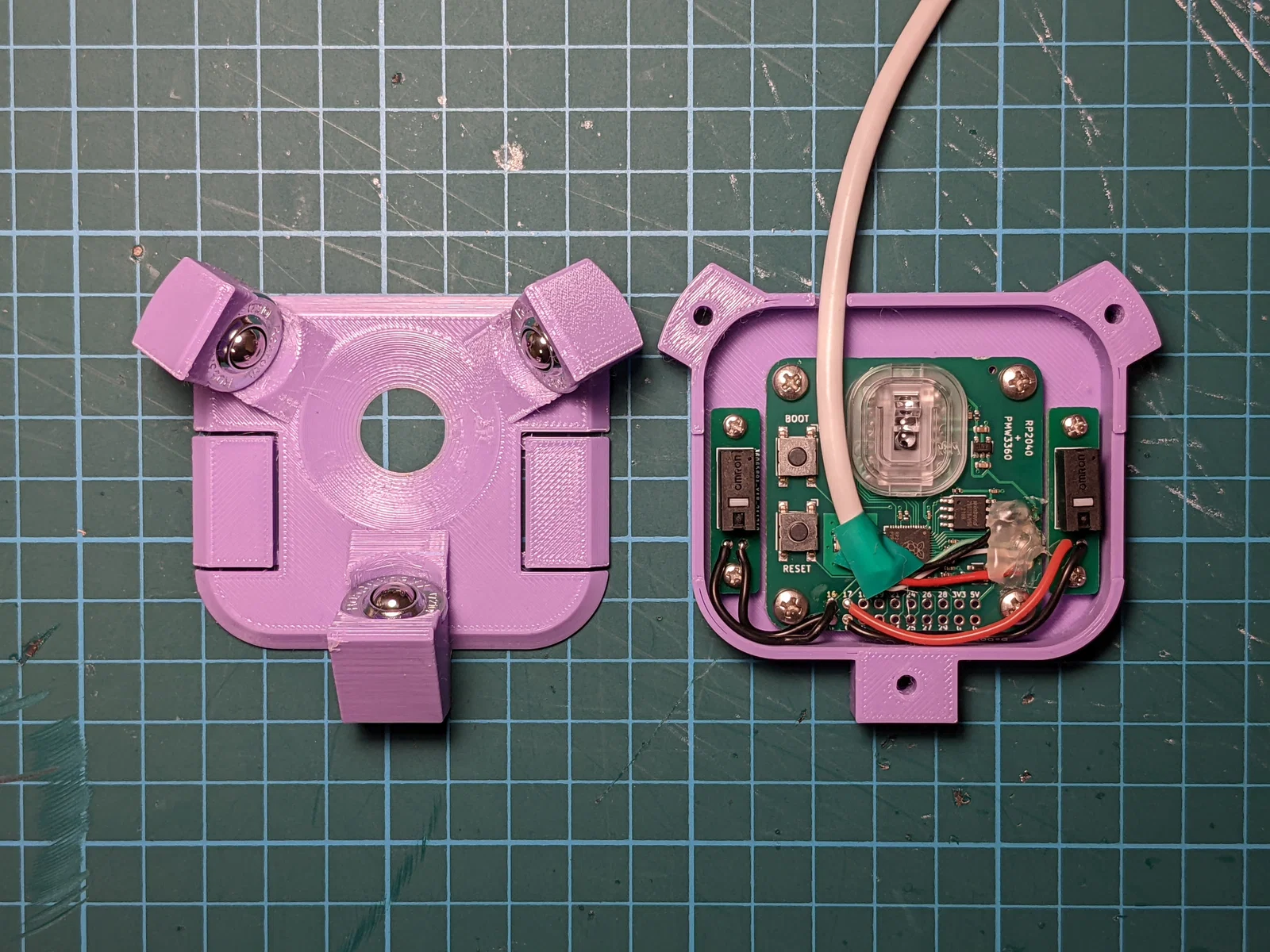

Sản phẩm này được chế tạo dựa trên các thành phần sau:

• Một viên bi bida đường kính 57.2mm
• Cảm biến quang học PMW3360
• Mạch PCB từ nguồn này: https://github.com/jfedor2/rp2040-pmw3360
• Switch chuột Kailh GM (hoặc bất kỳ loại switch nào có kích thước tương đương)
• Mạch PCB để gắn switch: https://github.com/jfedor2/mouse-switch-mount-pcb
• Đơn vị đỡ bi KU-B8-OFK (R053010810) cho phiên bản "d"
• Viên bi đỡ 2.5mm làm từ zirconium oxide (hoặc silicon nitride) cho phiên bản "e"
• Ốc vít M2x4, M3x4 để gắn mạch PCB
• Ốc vít đầu phẳng M3x12 để lắp ráp vỏ chuột
• Một sợi cáp USB

Mình đã in các chi tiết với chiều cao lớp 0.20mm, và các phần này không cần hỗ trợ (support) khi in.
