Thanh gia cố khung Voron (Parametric Voron frame brace)

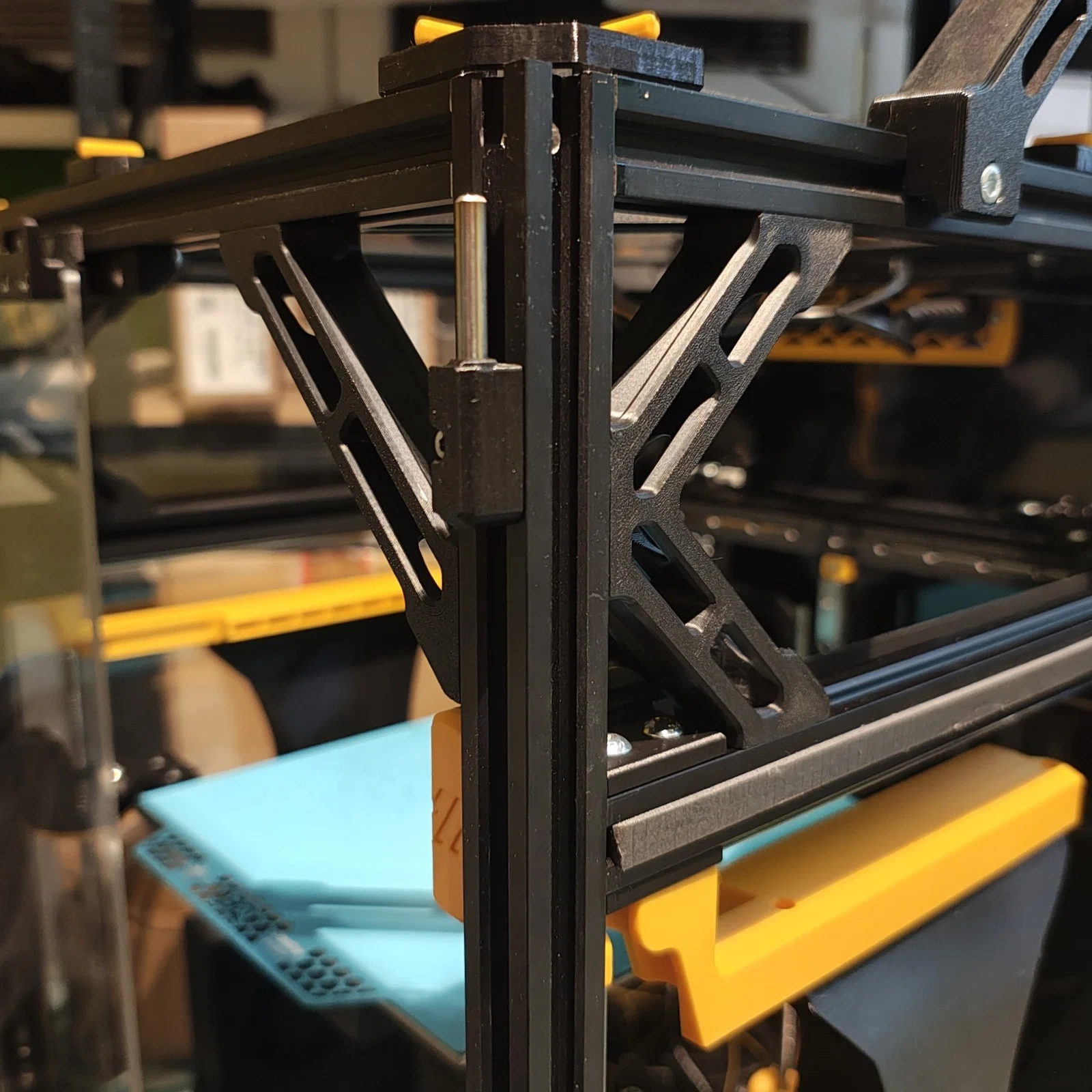

Mình từng tìm mấy cái thanh gia cố khung cho con Trident vì nhận thấy khung bị vặn xoắn. Mình nhận ra cần một loại thanh gia cố không chỉ giữ góc trên mà còn giữ cả thanh nhôm định hình trục Y để nó song song với cạnh khung, nhưng tìm mãi không thấy.

Thế là mình tự thiết kế luôn. Để đồng bộ thẩm mỹ, mình làm thêm cả thanh gia cố góc bình thường nữa.

Thiết kế

Tổng chiều cao và các phần lồi định vị đều được thiết kế theo dạng tham số (parametric). Nó được thiết kế cho Voron Trident, nhưng vì dùng nhôm định hình 2020 nên bạn có thể dùng cho bất cứ máy nào.

Phần lồi định vị rộng 9mm vừa khít với thanh nhôm của mình, hãy in file _“alignmenttest” để kiểm tra độ vừa vặn với nhôm của bạn. Chiều cao 0.5mm là để nhét vừa con ốc T-nut bên dưới.

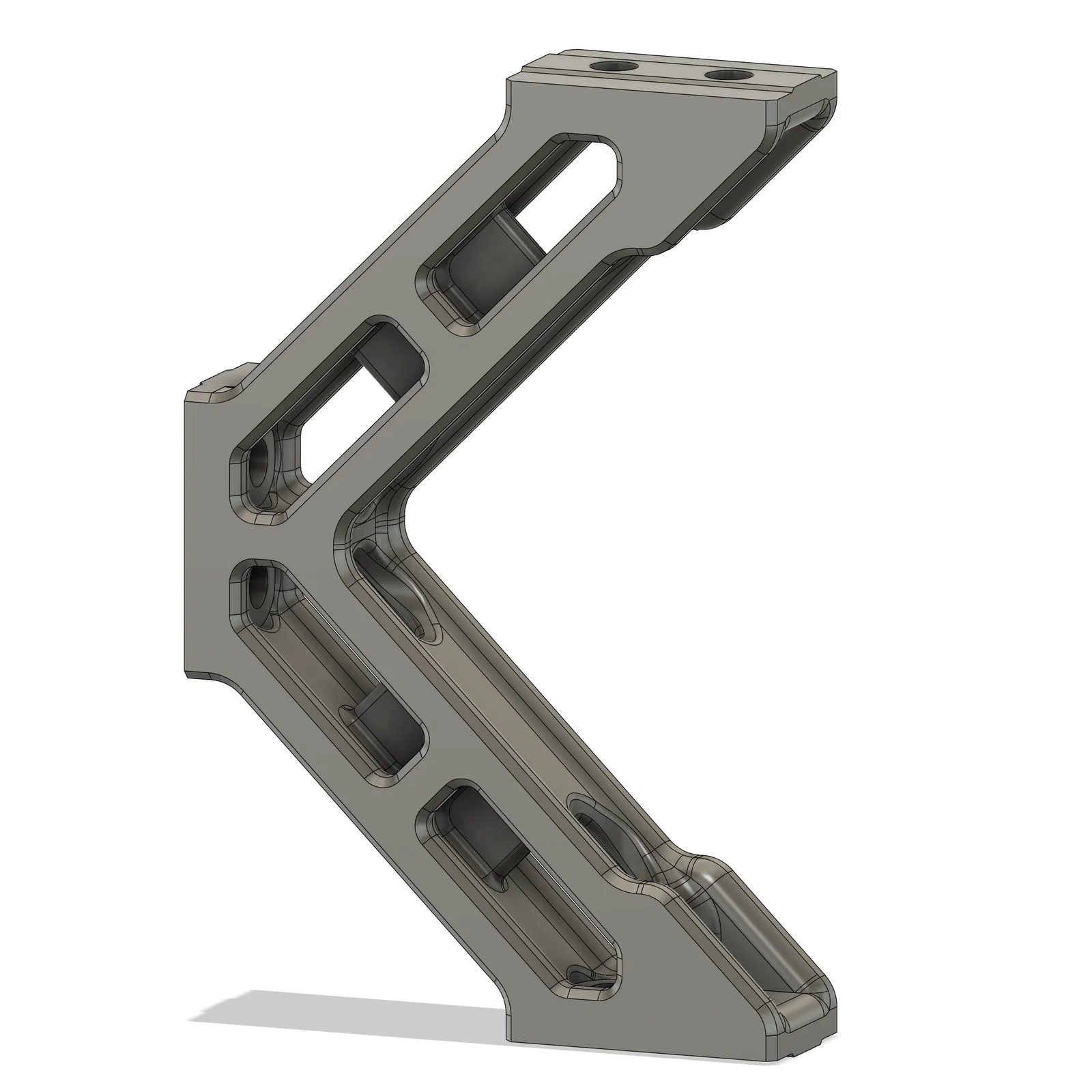

Thanh gia cố giàn (Gantry Brace) được đặt ở 110.5mm, bằng với kích thước tool định vị trong file gốc của Trident. Nên bạn đừng thay đổi nếu không có mục đích khác.

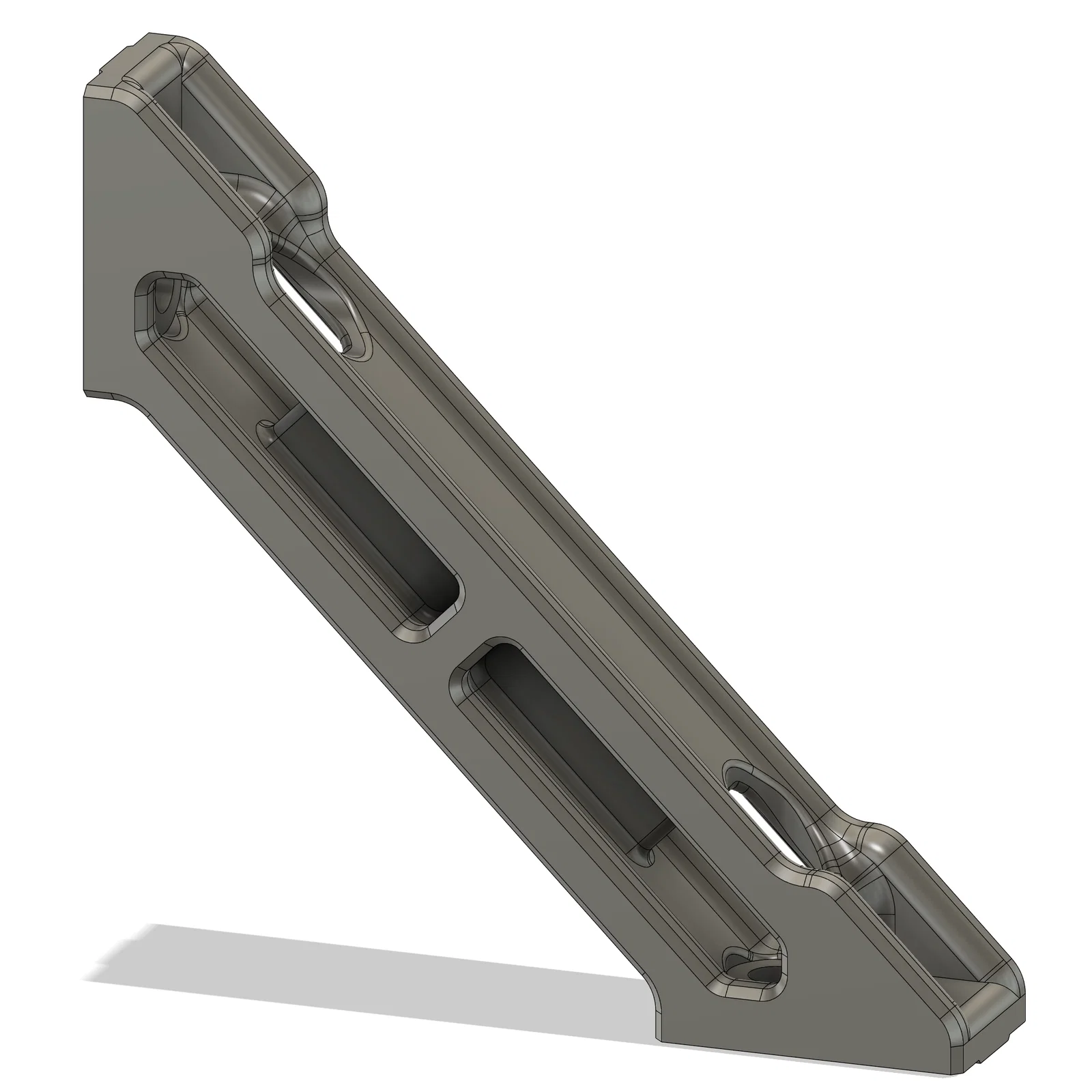

Thanh gia cố góc (Corner Brace) được đặt ở 94mm, mình chọn kích thước này để vừa phía trên bộ phận kéo căng dây (front idlers) và dùng chung kích thước cho cả bốn góc ở phía trên.

Cho mỗi bên, bạn cần:

• 2x M5x10 BHCS
• 2x M5 Roll in T-nut

!!! CẬP NHẬT !!!

Đã ra mắt bộ carriage trục Z phía trước không bị cấn. Nếu bạn muốn dùng mấy thanh gia cố góc này mà lo bị cấn vào carriage trục Z, bạn có thể dùng với độ hở 1mm ở phía trước.

Nó sẽ cấn vào carriage trục Z phía trước nếu bạn lắp ở đáy phía trước. Bạn sẽ cần làm mỏng nó đi để tránh bị cấn. Nhưng vì mình đã in rồi (105mm để vừa với bản lề mình đang dùng) và không muốn thay đổi độ dày, mình đã làm lại bộ carriage mới, giữ nguyên vị trí lắp, chỉ thay đổi thẩm mỹ chút xíu để vừa vặn phía sau thanh gia cố. Bạn có thể tìm thấy chúng .

Mình đã bao gồm tất cả, file STL để in trực tiếp, file STEP để chỉnh sửa dễ hơn và file F3D để chỉnh sửa tham số trong Fusion 360. File V2 giống V1 nhưng có thêm vài bước nhỏ, mình vẫn quyết định up cả V1.

Bản V2

V2 được thêm vào sau khi mình thấy bản V1 có thể hơi cong nhẹ khi cầm tay, nên mình đã thêm phần gia cố ở giữa. Bản V1 đã làm khung máy cứng cáp hơn nhiều rồi nên mình không thay thế. Bản V2 chưa qua kiểm chứng nhưng thiết kế tổng thể vẫn thế, chỉ là thêm chút vật liệu ở giữa để chắc chắn hơn mà không gây vướng víu gì.

Hướng dẫn in

Tất cả file STL đã được đặt hướng in sẵn và in không cần support. File test định vị được để nằm nghiêng vì đó là hướng nó sẽ nằm trên thanh gia cố.

In với thông số tiêu chuẩn của Voron:

• Nozzle 0.4
• Layer height 0.2
• 4 Perimeters
• Độ dày trên/dưới 1.5mm
• Infill 40% Cubic
• Nhựa ASA

Vậy thôi, chúc mọi người in vui vẻ!
