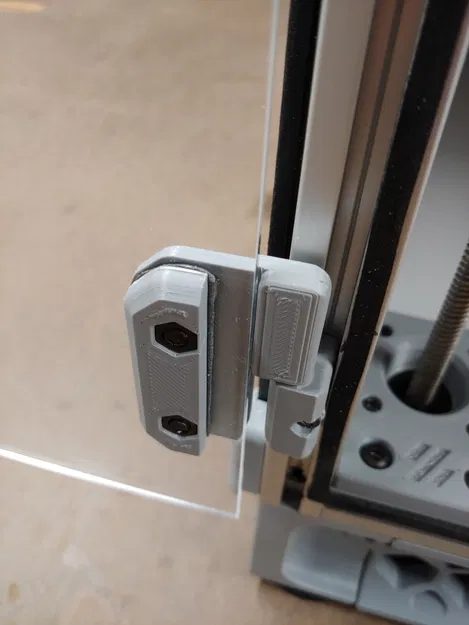

Bản lề Lift Off cho Voron Trident hoặc V2

KHÔNG CÓ FILE STEP VÌ NÓ ĐƯỢC LÀM BẰNG TINKERCAD.

CHỈNH SỬA: Đã thêm nhiều kích thước cho độ dày acrylic và gioăng xốp khác nhau. Tôi chưa thử nghiệm các kích thước khác này.

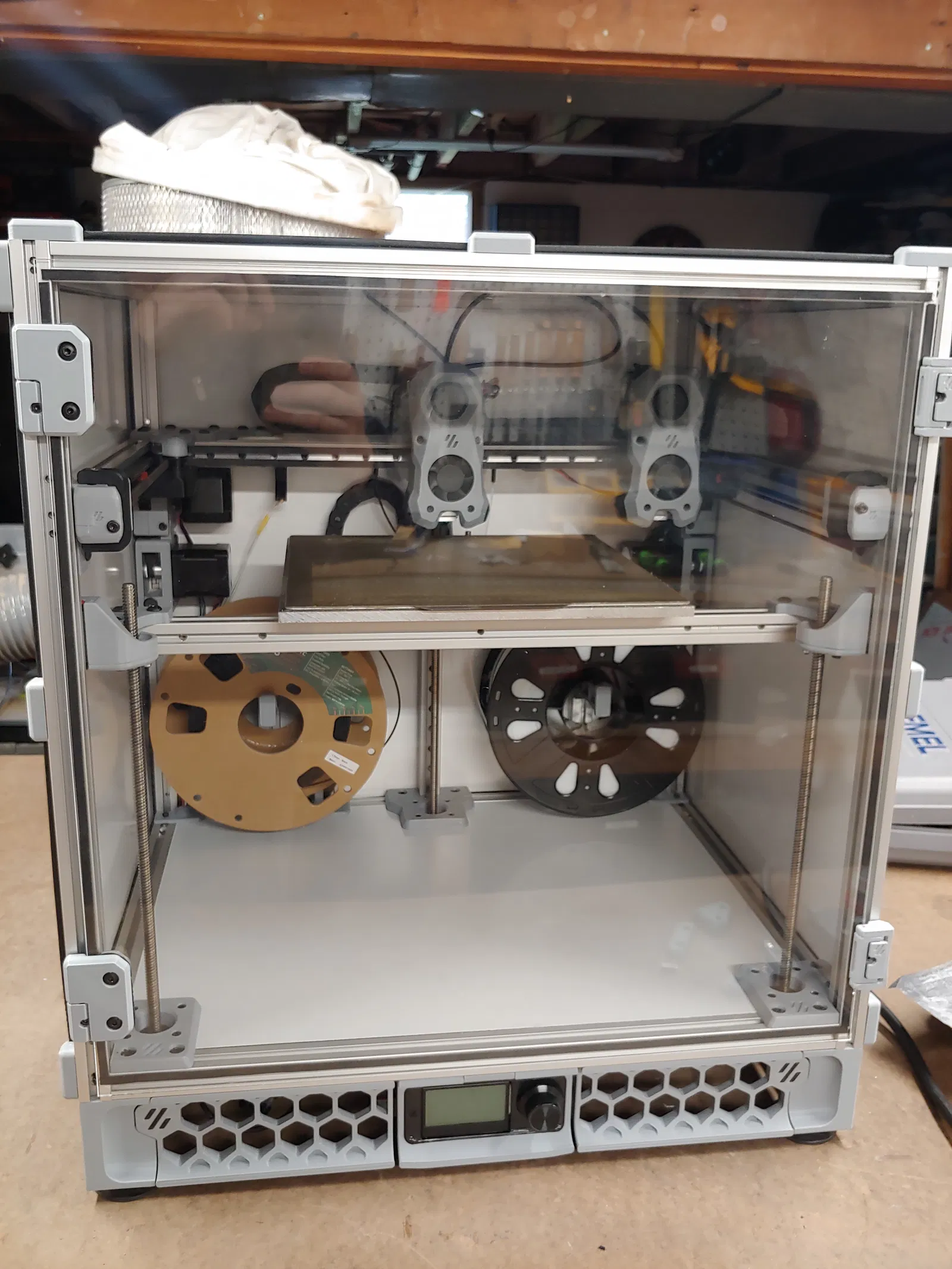

Tôi muốn có một cánh cửa phía trước hoàn chỉnh mà không bị nặng nề về mặt hình ảnh bởi khung làm từ thanh nhôm.

Những bản lề này được thiết kế cho tấm acrylic dày 1/8 inch và băng xốp dày 1mm. Nếu bạn có tấm acrylic dày hơn hoặc băng xốp dày 3mm, bạn sẽ cần phải điều chỉnh phần gắn khung.

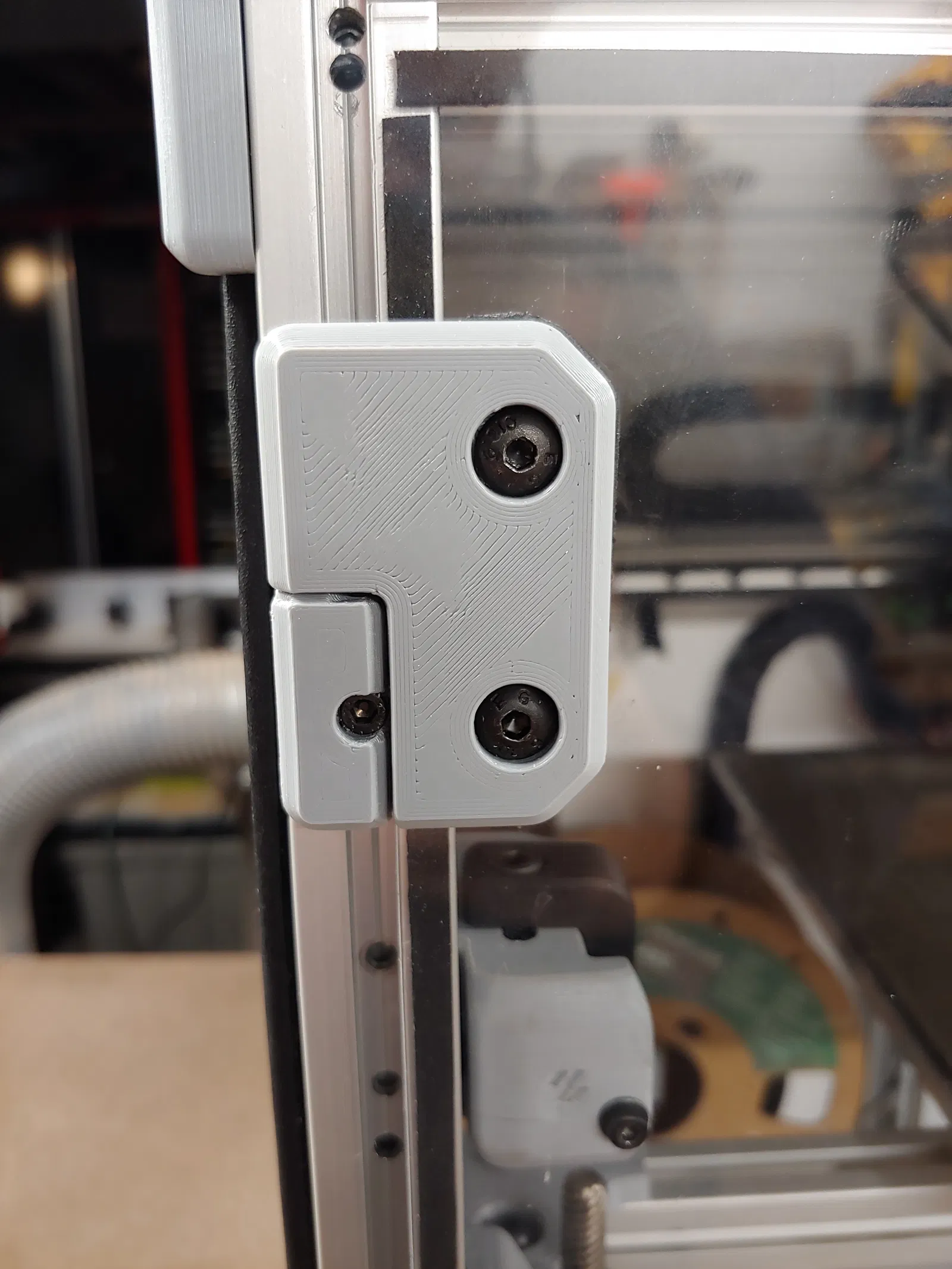

Những bản lề này có kiểu dáng phù hợp với đường viền của các kẹp giữ tấm nguyên bản. Tôi tự mày mò trong Tinkercad, vì vậy các bộ phận của kẹp giữ tấm và bản lề nguyên bản của Voron đã được sử dụng để tạo ra chúng.

Tôi dự định làm các chốt khóa phù hợp trong tương lai, nhưng hiện tại tôi đang sử dụng các chốt khóa tấm này:

/3d-model/chot-soi-voron-24-hoac-bat-ky-thanh-nhom-2020-nao

Phần cứng yêu cầu (cho bộ hai bản lề):

(2) Ốc vít đầu chìm M3x12

(2) Đai ốc T M3 (ưu tiên loại cuộn hoặc loại trượt)

(4) Ốc vít đầu nút M5x12

(4) Đai ốc M5

(2) Thanh kim loại đường kính 5mm dài 50mm (nếu bạn làm một thanh dài 45mm thay thế, cửa sẽ dễ lắp lại hơn vì bạn có thể lắp thanh dài hơn trước mà không cần phải căn chỉnh cả hai cùng lúc)

(2) Dải băng VHB hoặc cao su mỏng (để làm đều các điểm áp lực khi siết chặt bản lề)

Hướng dẫn:

Đây chỉ là bản lề thôi và có lẽ bạn không cần hướng dẫn, nhưng phòng trường hợp bạn cần thì đây là một vài bước. Hướng dẫn có thể không hoàn hảo.

1. Luồn thanh kim loại 5mm vào phần đế phía khung. Khớp sẽ không chặt lắm. Ốc vít giữ đế vào khung sẽ siết chặt thanh kim loại sau này, làm cho nó chắc chắn.
2. Gắn đế vào khung bằng ốc M3 và đai ốc T. Để lỏng đủ để có thể trượt đế để định vị lại. Vị trí tùy bạn quyết định.
3. Tạm thời gắn tấm acrylic vào phía trước máy in bằng kẹp tấm hoặc phương tiện khác. Việc này chỉ để căn chỉnh cho đúng. Nếu tấm acrylic bị cong, hãy đặt mặt lồi vào trong để nó được làm phẳng khi các cạnh được siết chặt.
4. Trượt phần bản lề phía cánh cửa lên đế và điều chỉnh đến vị trí bạn muốn.
5. Siết chặt đế vào khung.
6. Đánh dấu vị trí lỗ gắn ở phía cánh cửa lên tấm acrylic bằng bất kỳ phương tiện nào bạn thích. Đừng ấn mạnh lên tấm acrylic khi thực hiện việc này.
7. Xem một hướng dẫn về cách khoan acrylic nếu bạn chưa từng làm trước đây.
8. Tháo tấm acrylic ra và khoan các lỗ gắn.
9. Đảm bảo rằng bản lề và các bộ phận giữ phẳng và mịn. Chúng ta không muốn bất kỳ điểm áp lực nào làm nứt tấm acrylic.
10. Căn chỉnh bản lề với các lỗ trên tấm acrylic và lắp ốc M5.
11. Cắt băng cao su hoặc băng VHB cho vừa với kích thước bộ phận giữ, bao gồm cả việc cắt lỗ cho ốc vít gắn. Nếu dùng băng VHB, hãy dán nó lên bộ phận giữ, nhưng đừng bóc lớp giấy nền ở mặt sẽ tiếp xúc với tấm acrylic.
12. Lắp đai ốc M5 vào bộ phận giữ.
13. Vặn ốc M5 vào bộ phận giữ BẰNG TAY, giữ chặt tấm acrylic ở giữa chúng.
14. Lắp thử cánh cửa vào máy in để đảm bảo bộ phận giữ có khoảng trống và căn chỉnh tốt. Nếu không dùng băng VHB, bước này và bước tiếp theo có thể bỏ qua.
15. Tháo một bộ phận giữ ra, bóc lớp giấy nền của băng VHB và sau đó gắn lại vào tấm acrylic.
16. Siết chặt ốc M5 vào bộ phận giữ. Cẩn thận không siết quá chặt.
17. Lặp lại bước 15 và 16 cho bản lề còn lại.
