Internetradio YoRadio esp32 (ESP32-S3-DevKit-1, TFT ILI9488)
Thiết kế internet radio dựa trên YoRadio, dùng ESP32-S3-DevKit-1 (42 pins), TFT 3.5" ILI9488, DAC PCM5102 và ampli Class D 60W. Có cập nhật gerber: bổ sung đường 5V từ 7805, đổi chân IR 37→21 và cấp 3,3V cho IR.
Mô tả
CHỈNH SỬA 4.4.2024: thiếu đường mạch 5VDC từ nguồn 7805, vui lòng nối bằng một sợi dây mảnh. Mình đã upload bộ gerberdata đã sửa.

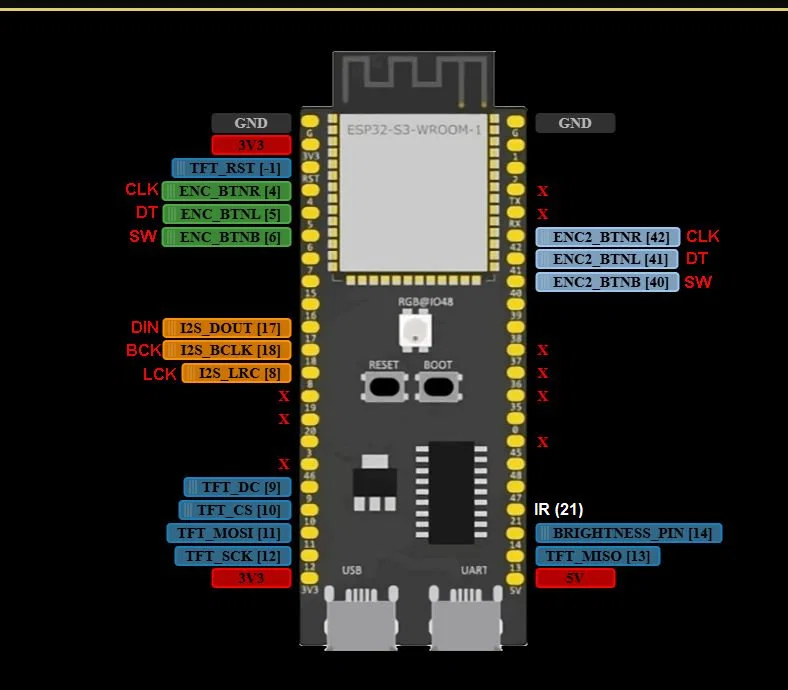

CHỈNH SỬA 14.Tháng 3 2025: cập nhật các file gerber, chuyển IR từ chân 37 sang 21 và cấp nguồn 3,3V cho IR

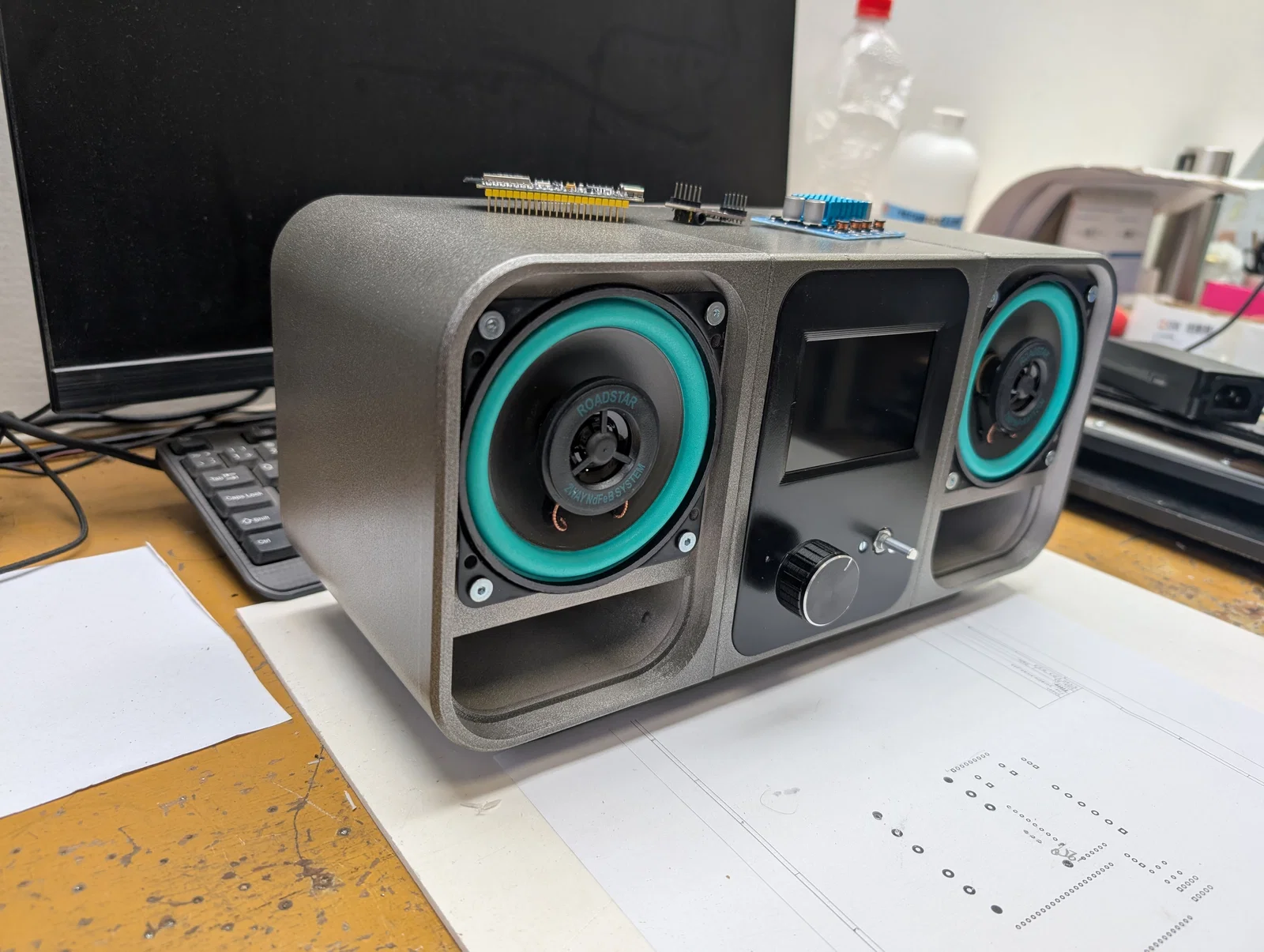

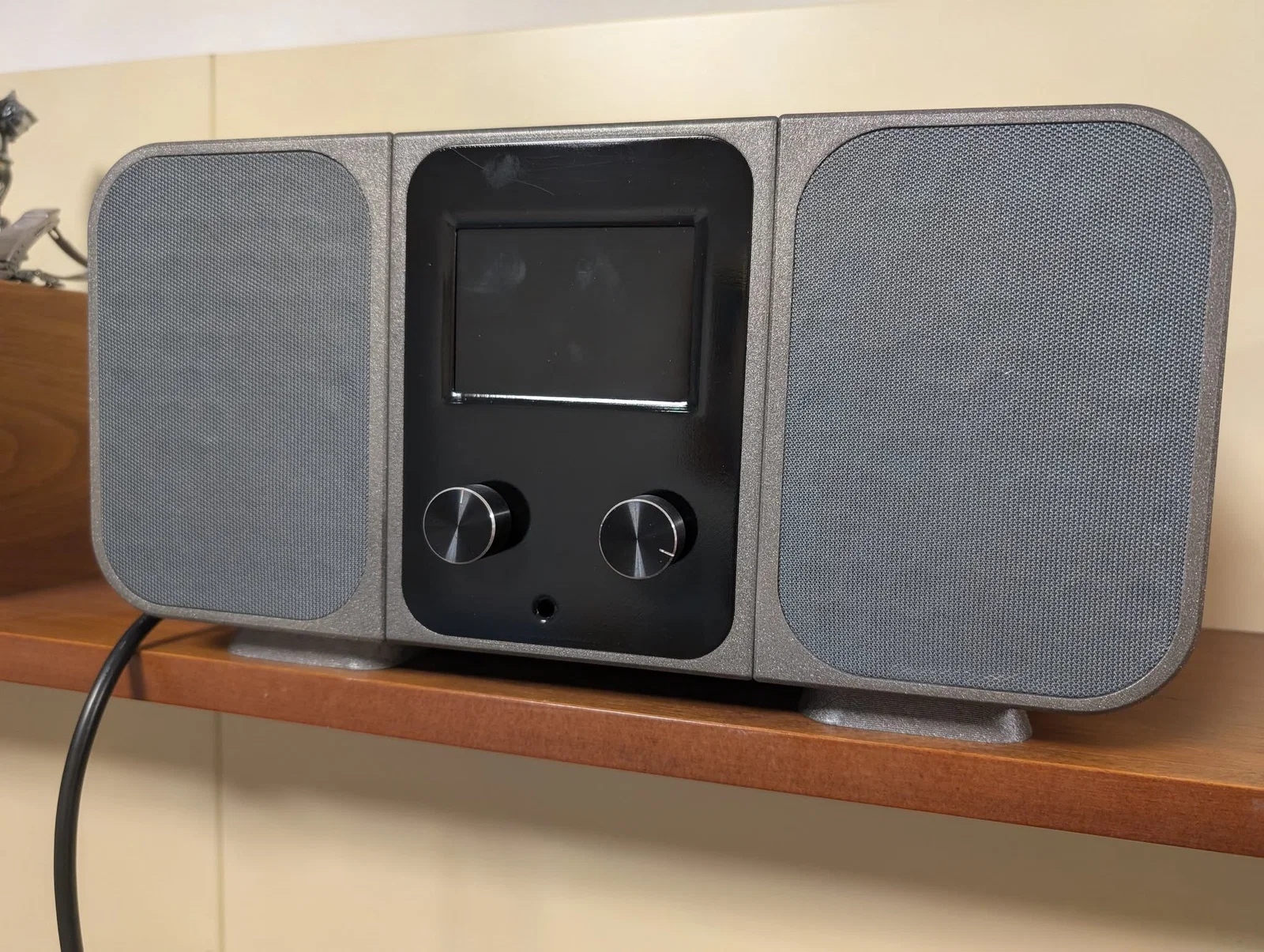

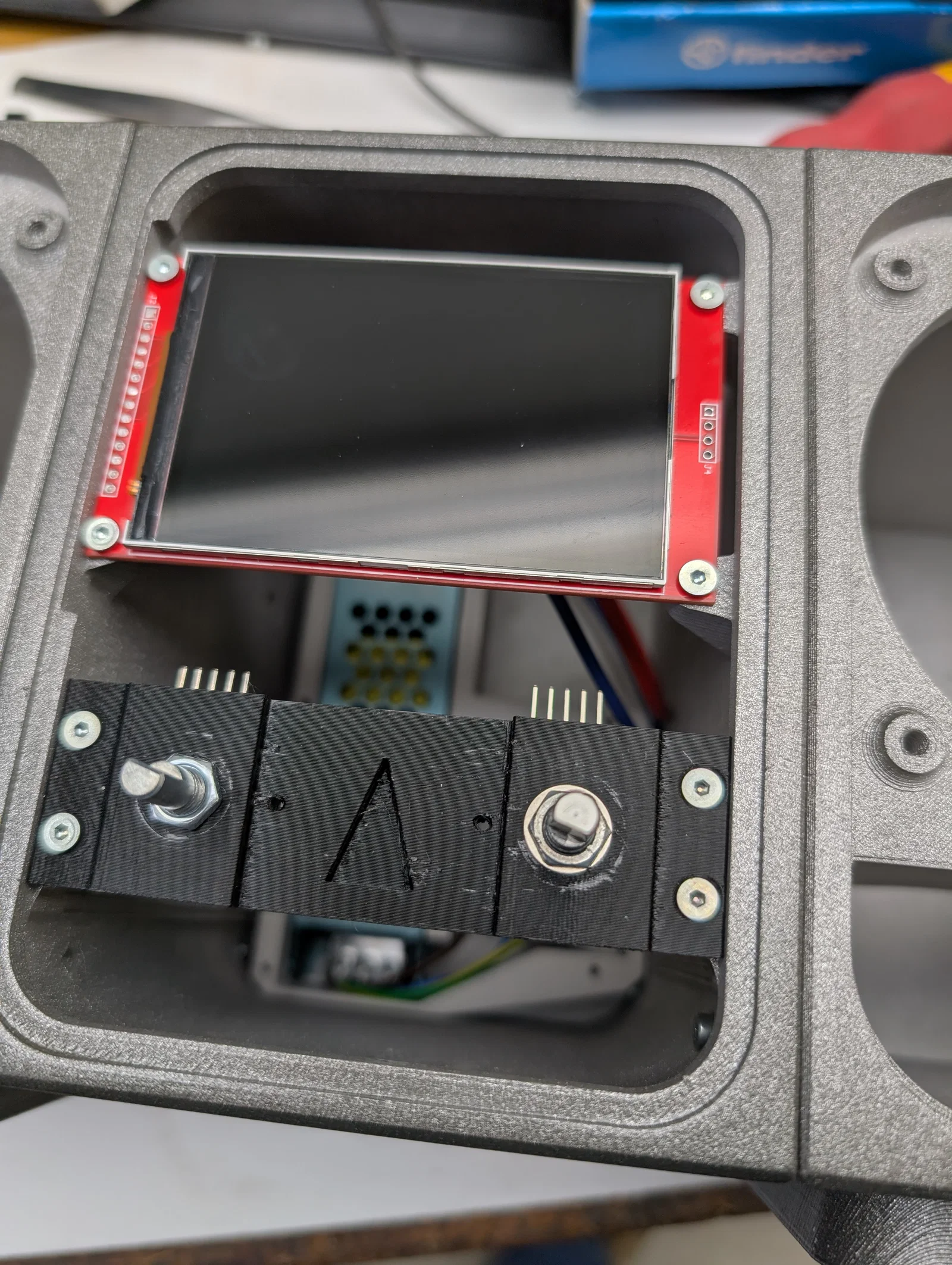

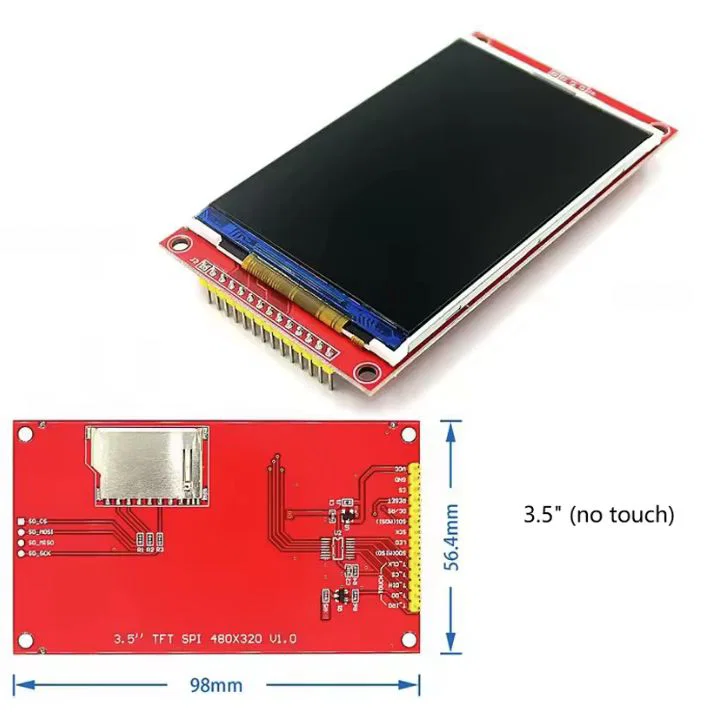

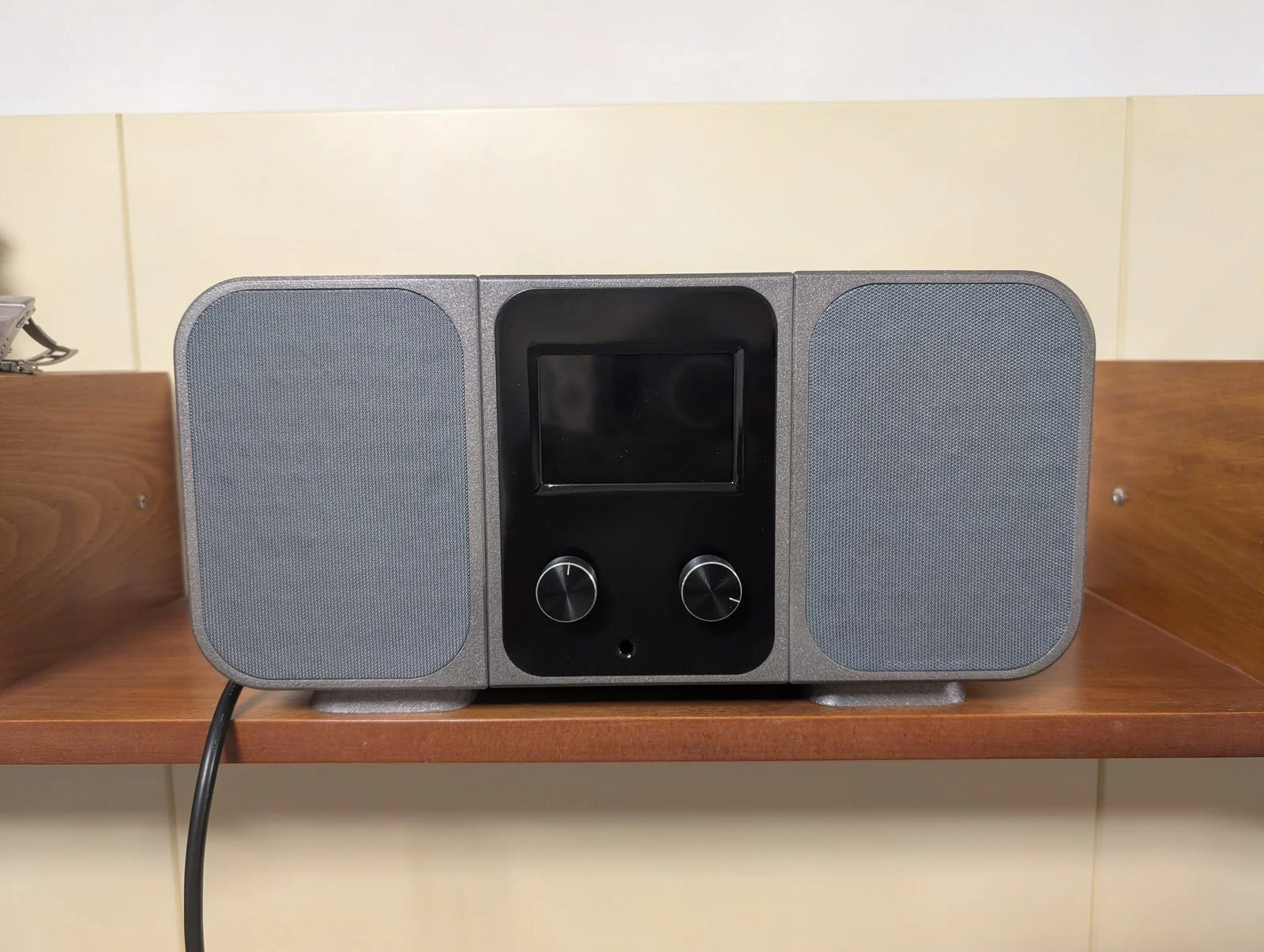

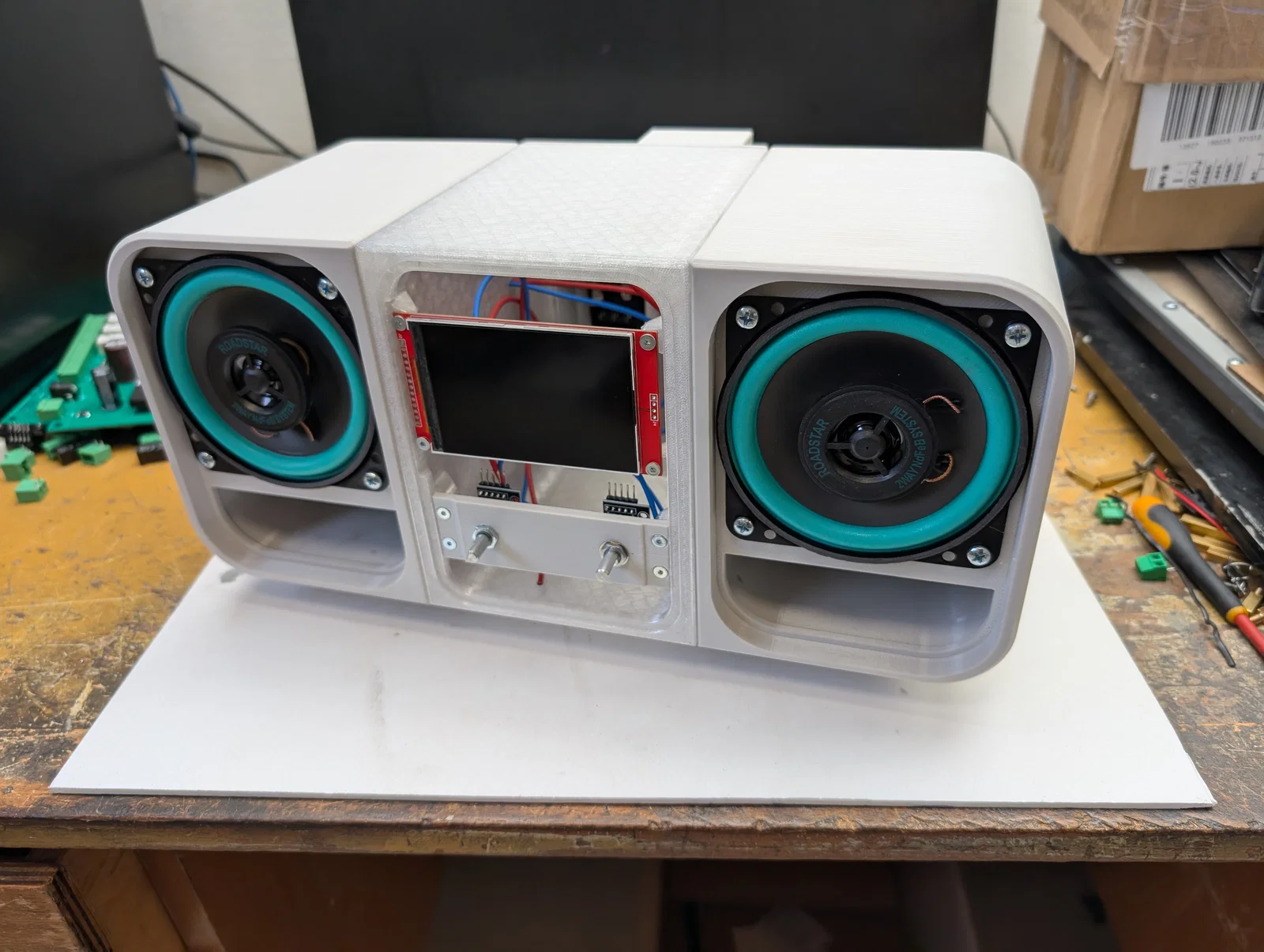

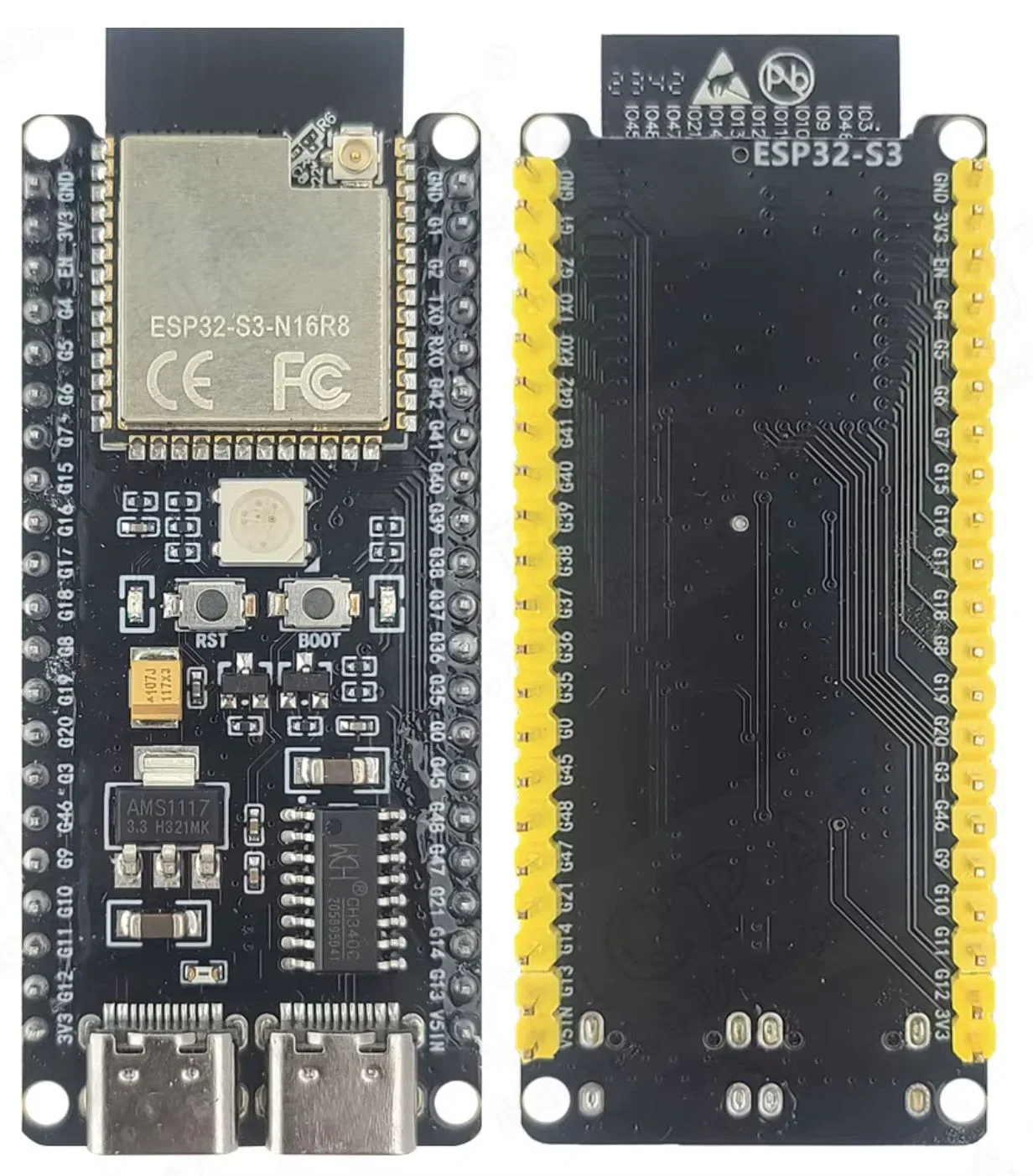

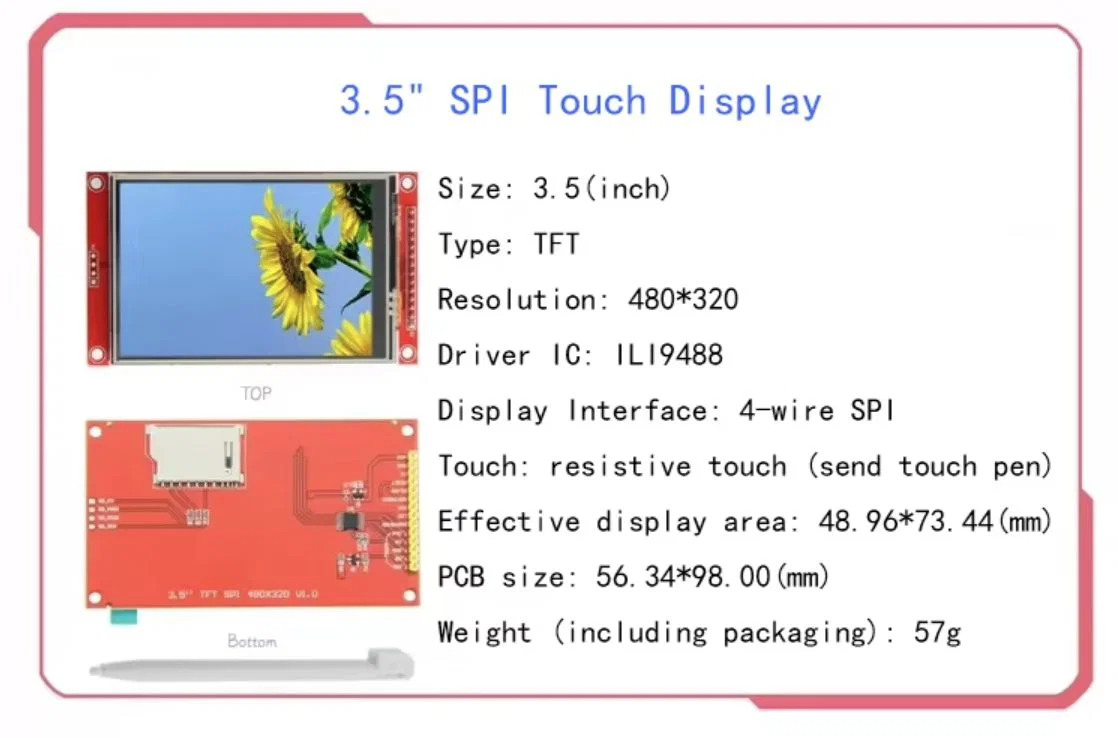

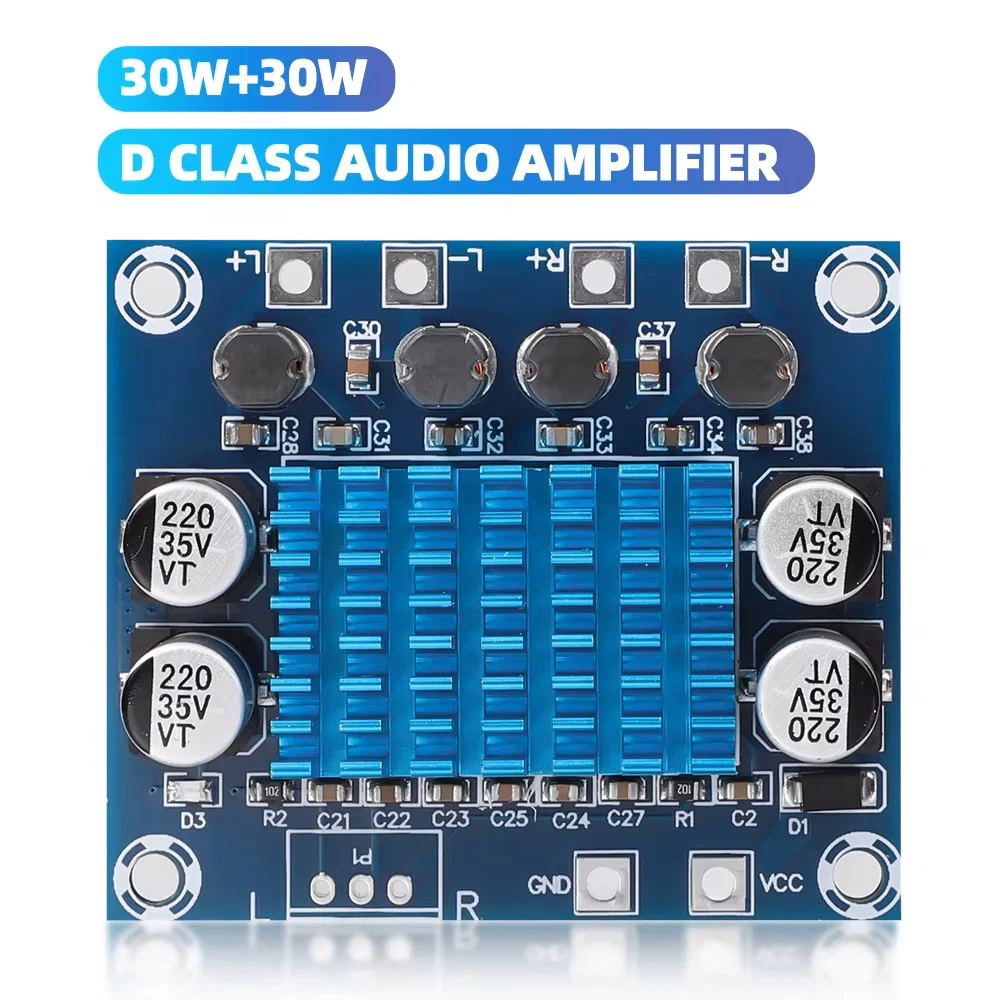

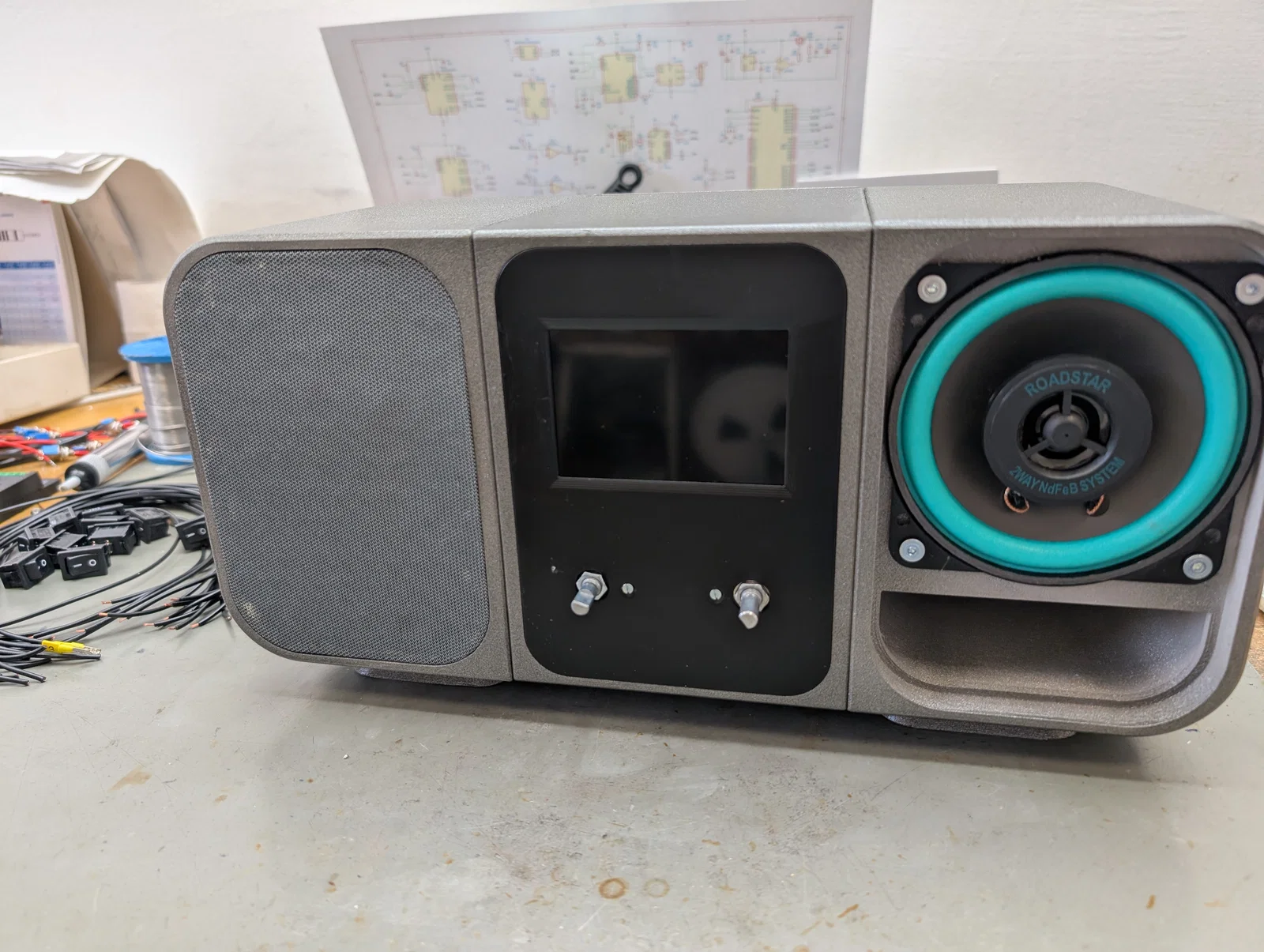

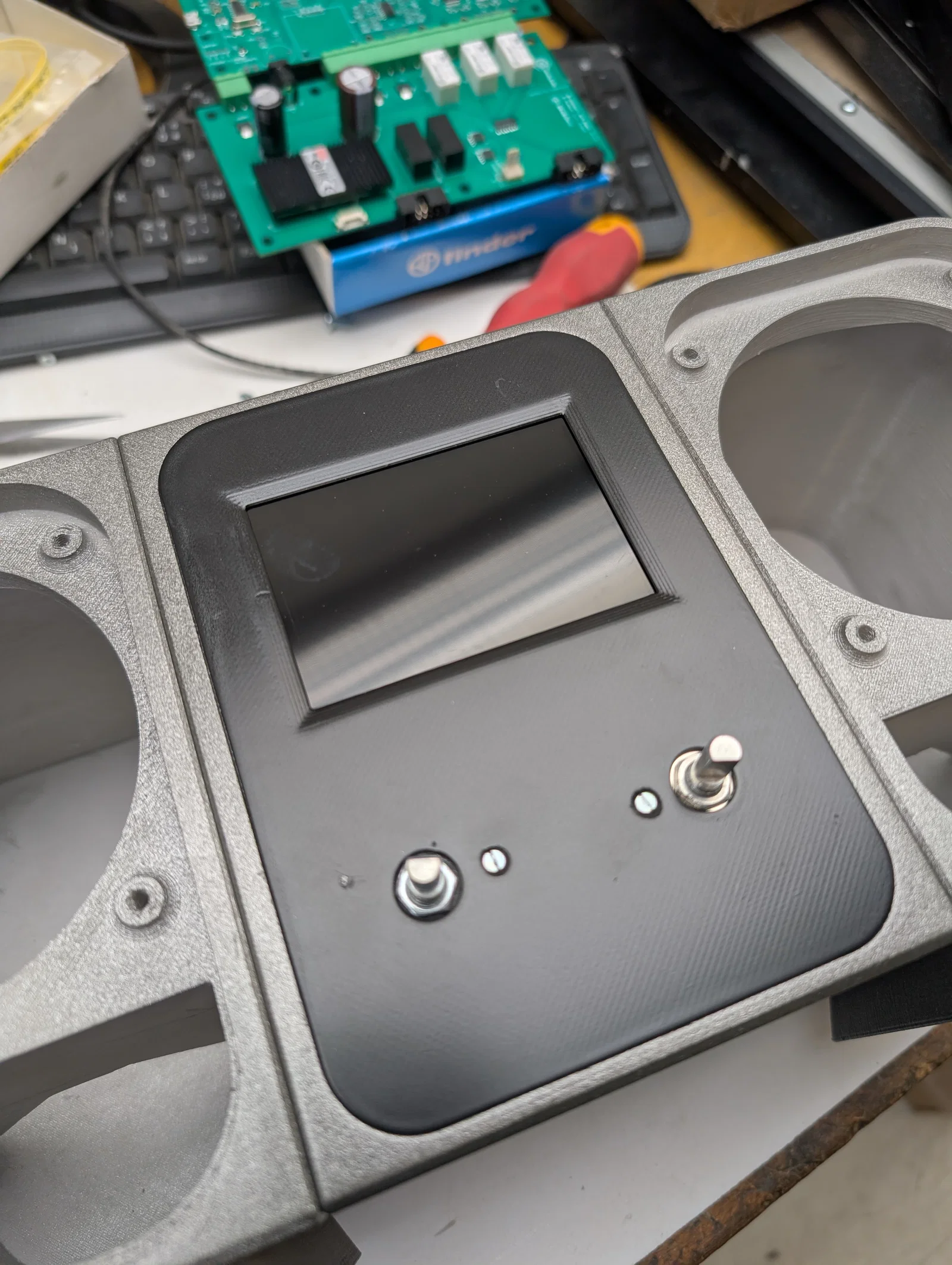

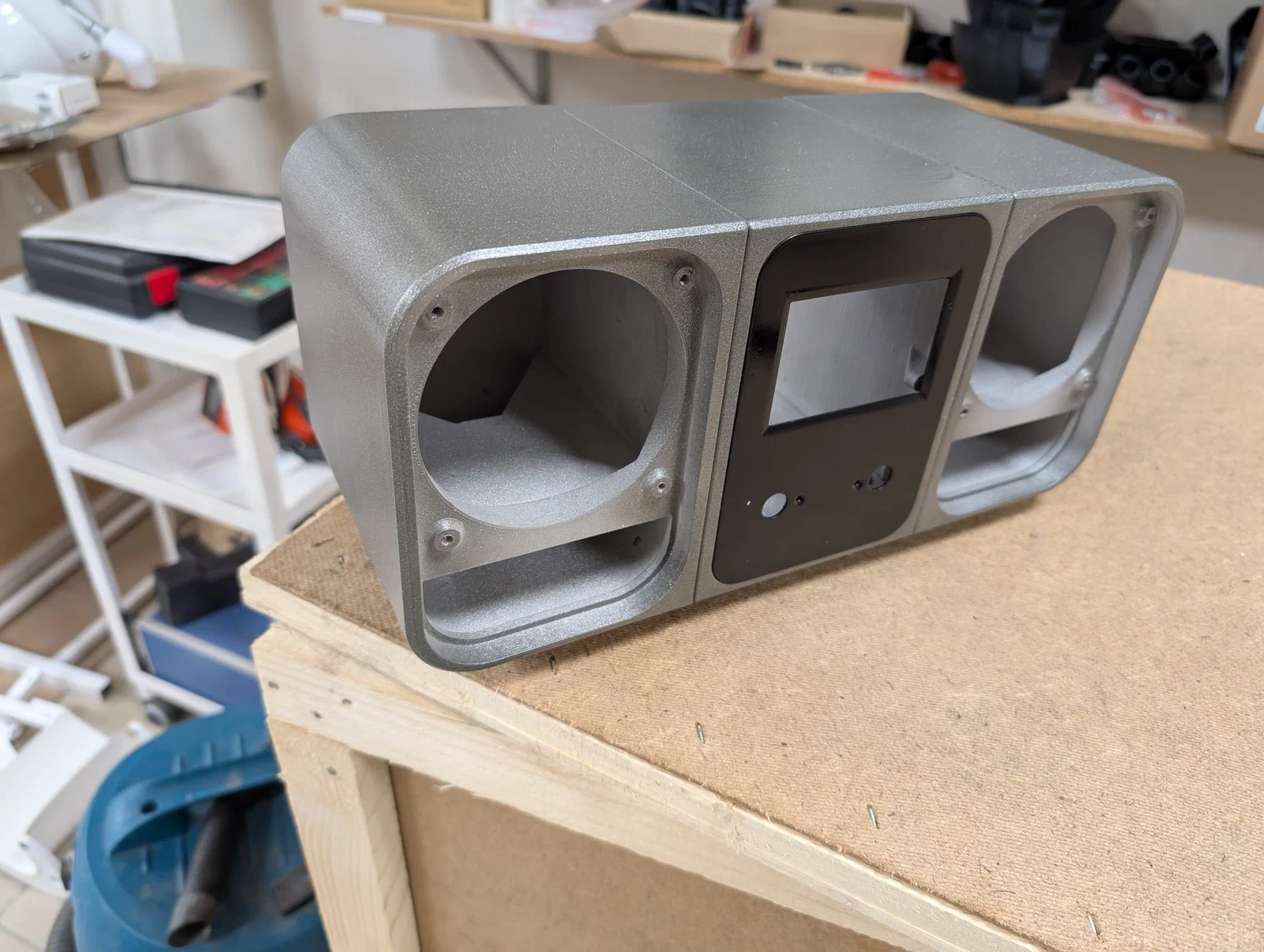

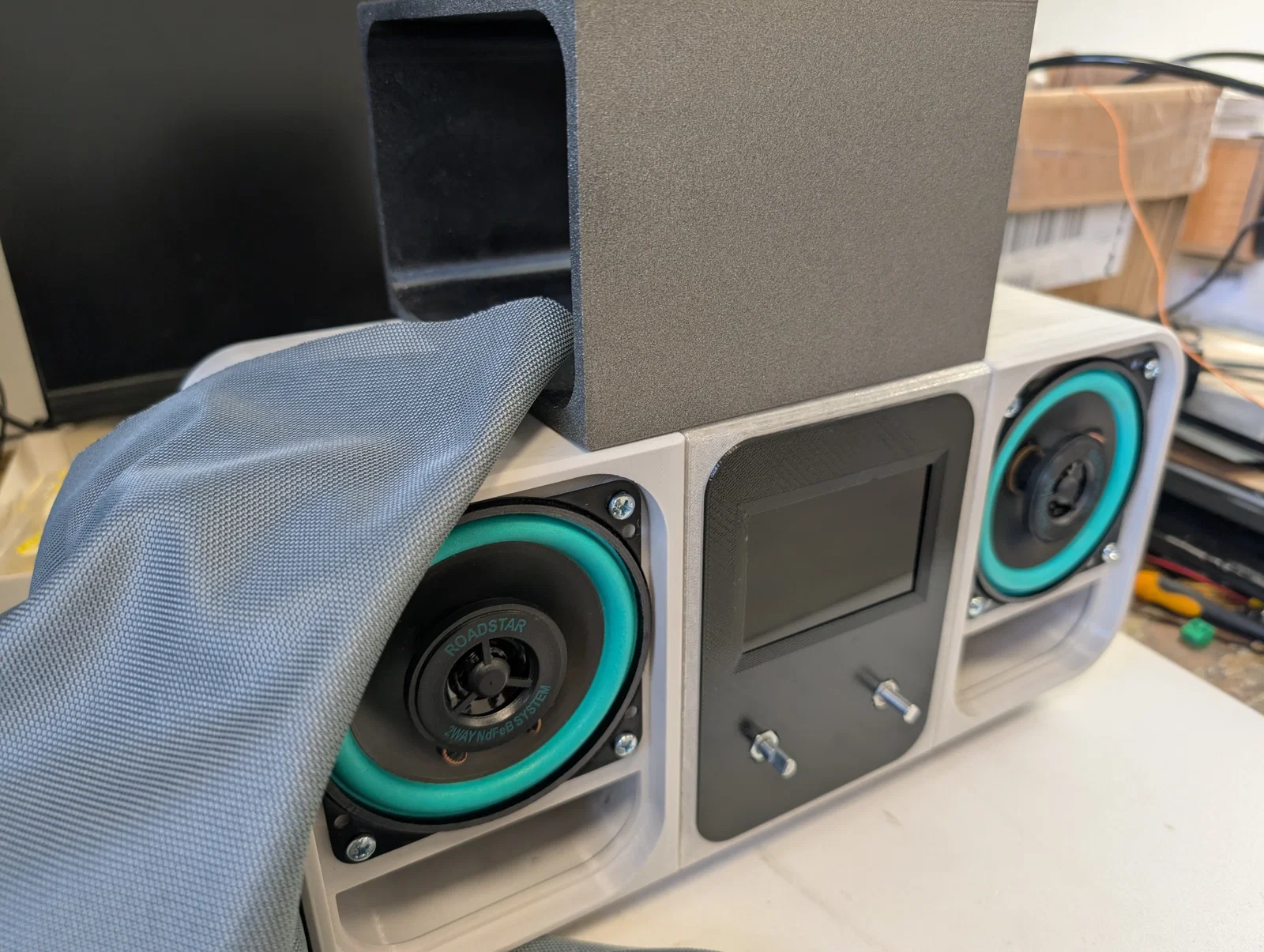

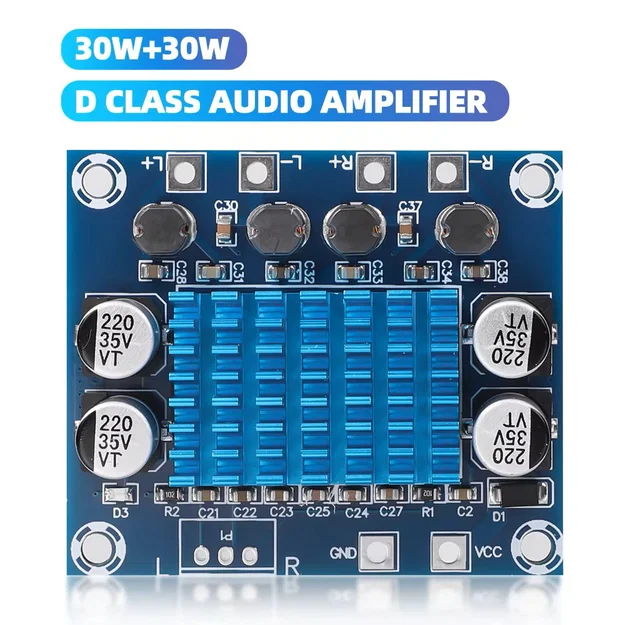

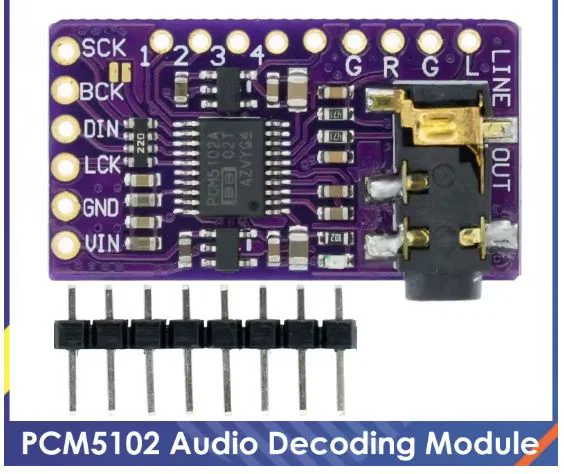

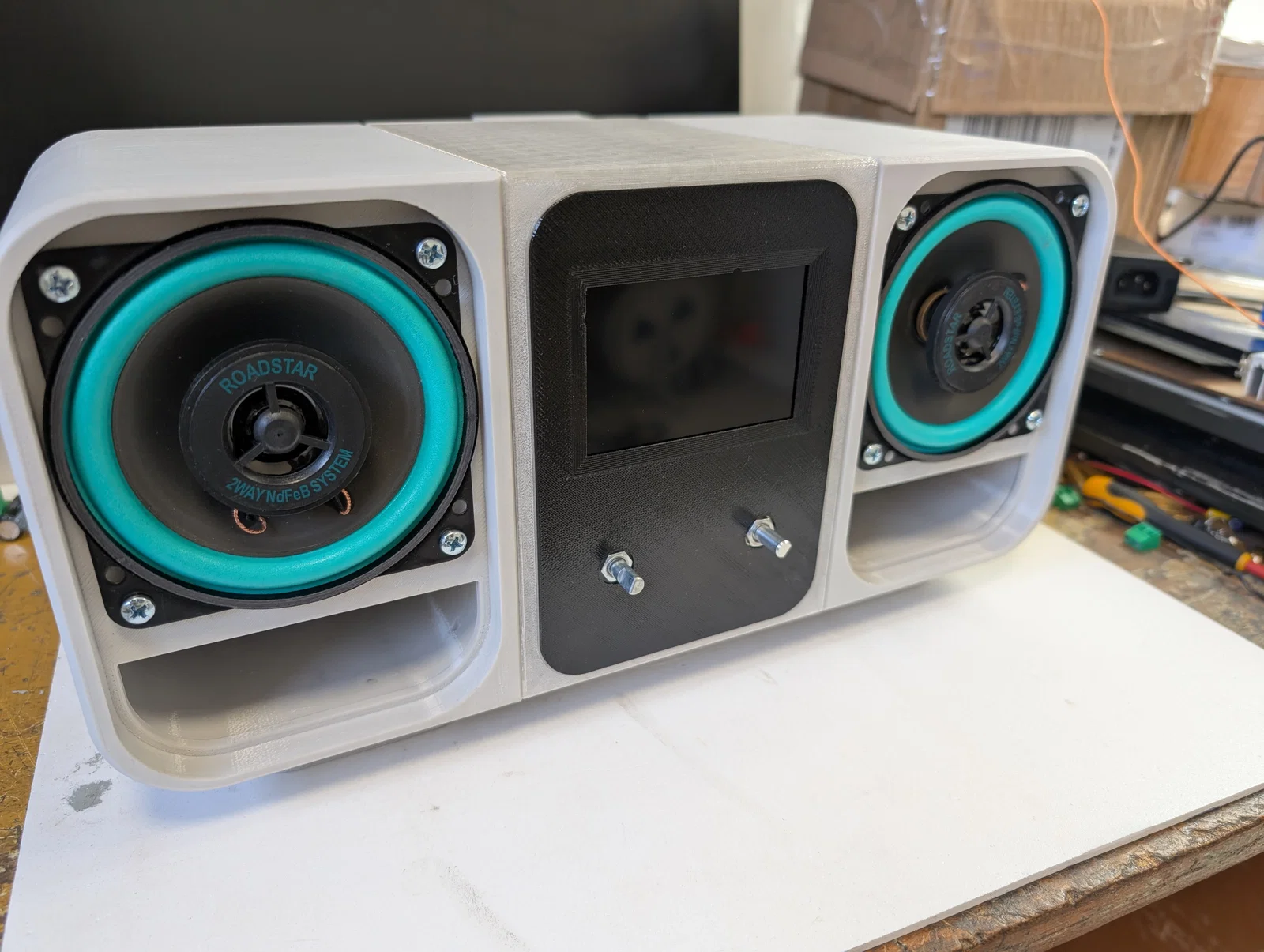

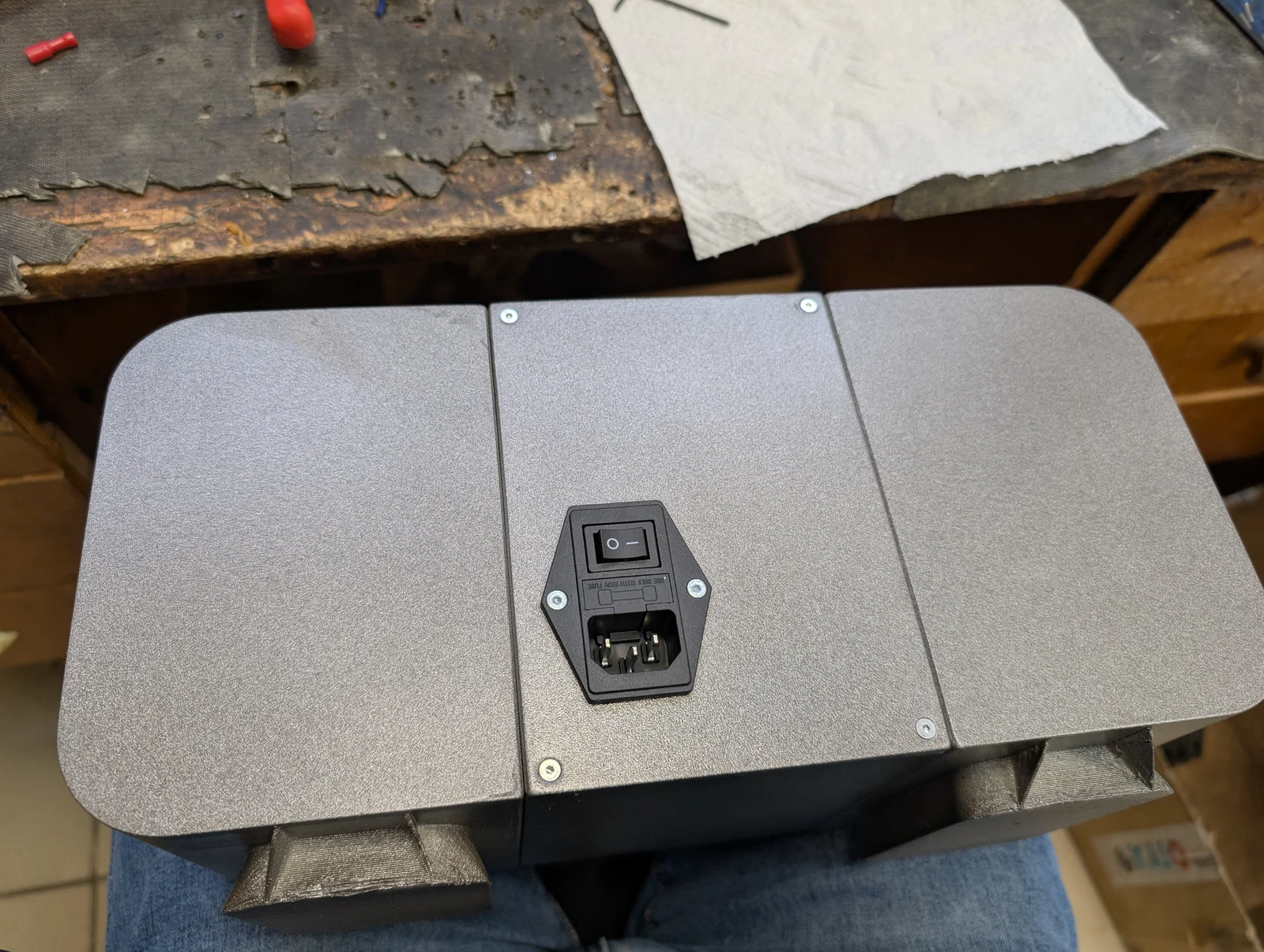

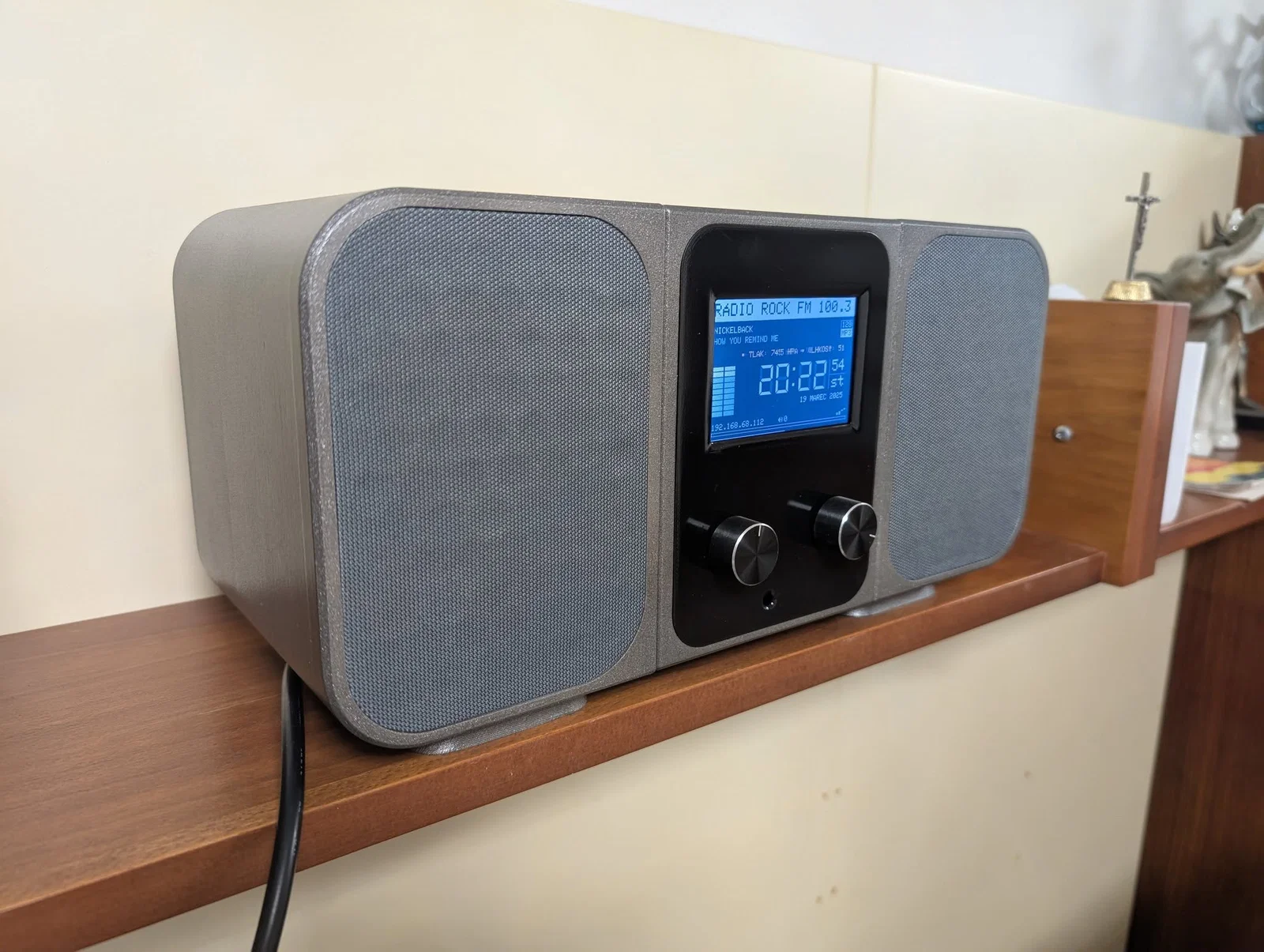

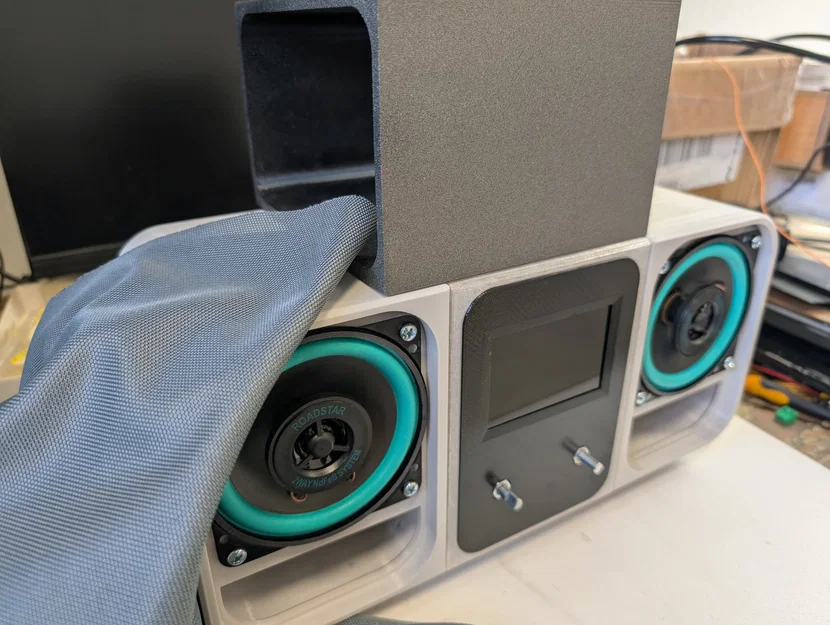

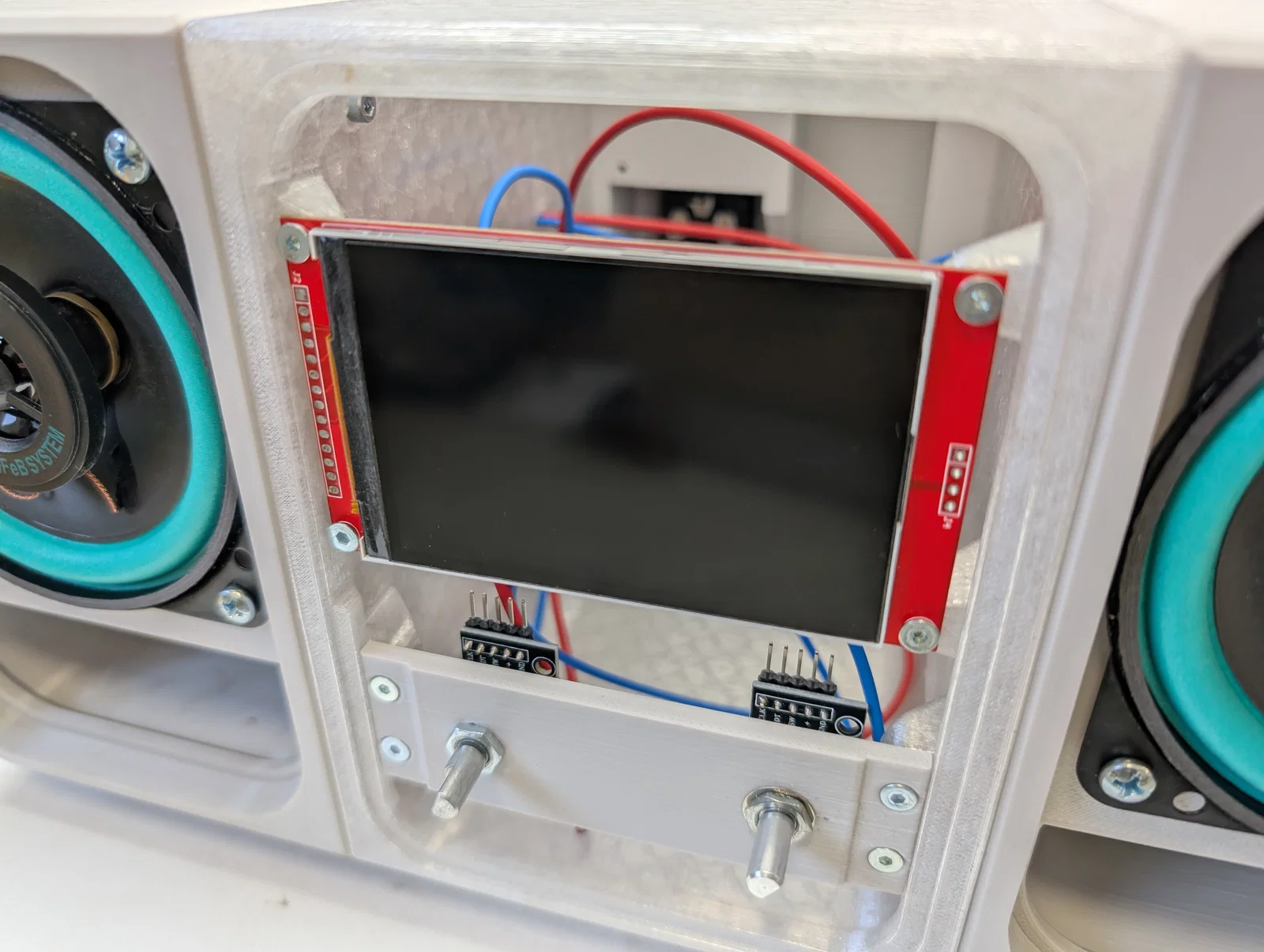

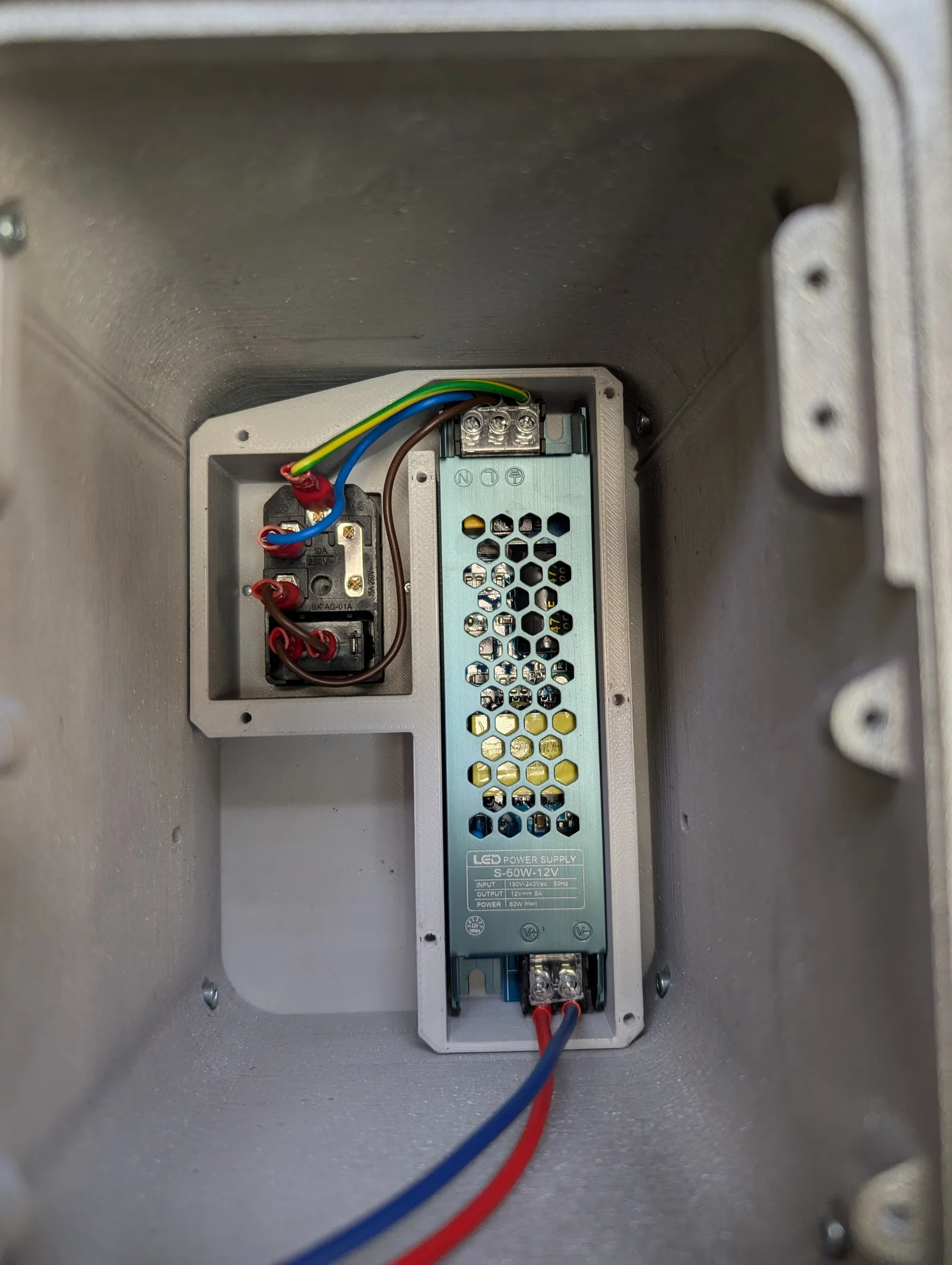

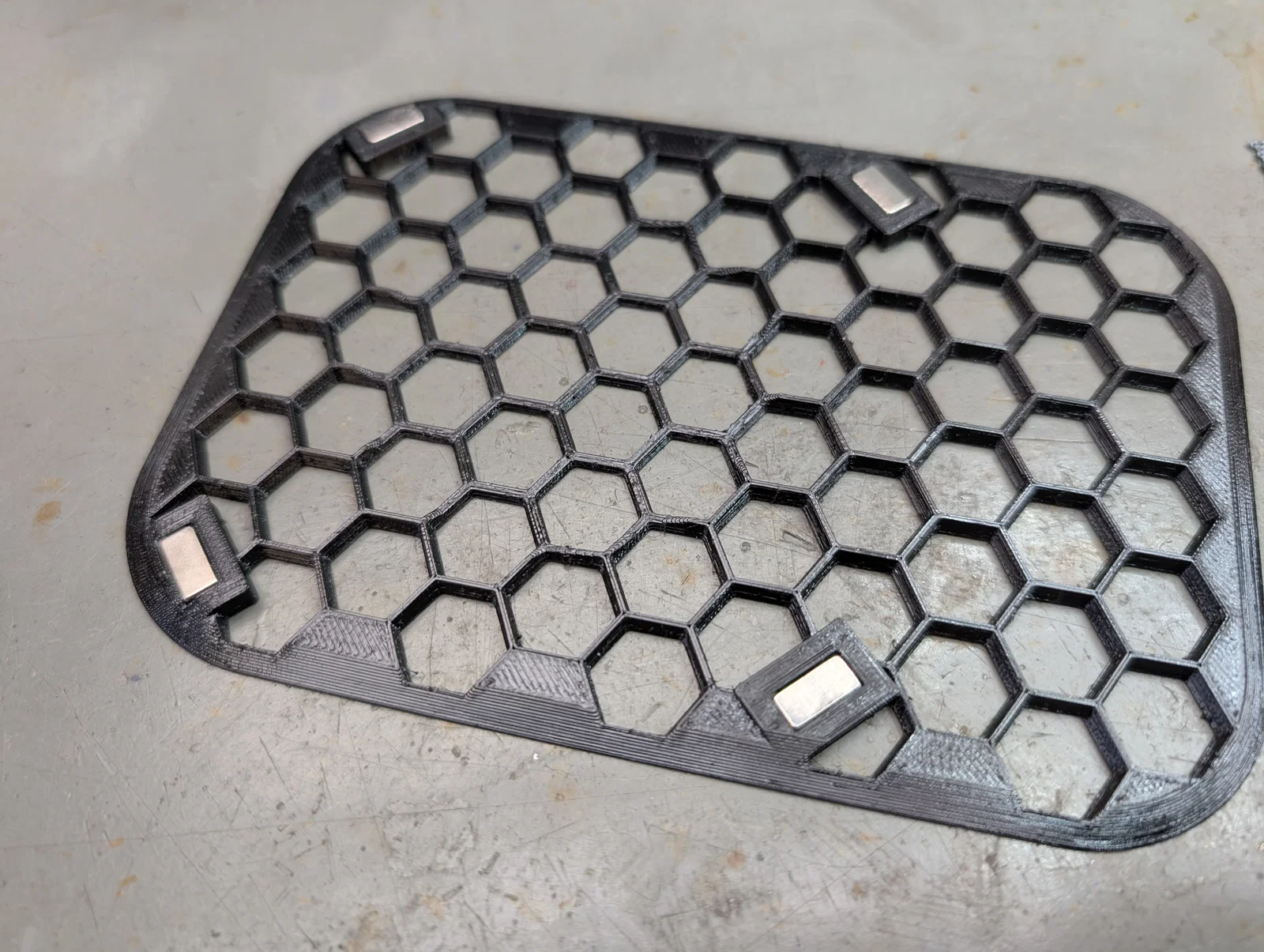

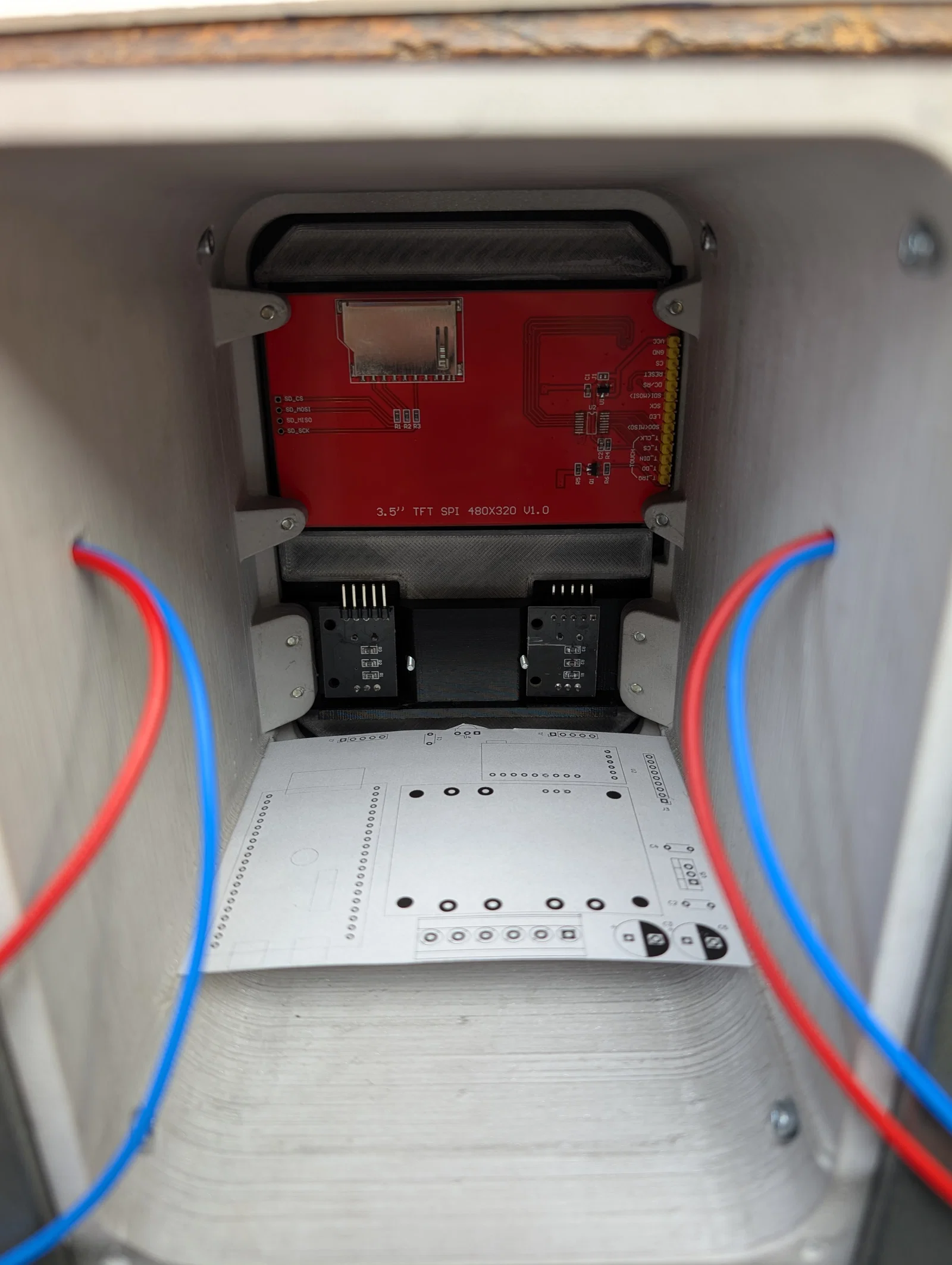

Đây là thiết kế và bản build internet radio của mình dựa trên dự án YoRadio, dùng ESP32-S3-DevKit-1 (42 chân), màn hình TFT LCD 3.5 inch (ILI9488), DAC PCM5102 và ampli Class D 60W.
Thiết kế này có liên quan tới đấu nối điện áp cao, nên không phù hợp cho người mới bắt đầu, trẻ em hoặc người chưa có kinh nghiệm.
Đây không phải là hướng dẫn lắp ráp đầy đủ, vì để làm một bản manual hoàn chỉnh sẽ tốn rất nhiều thời gian.

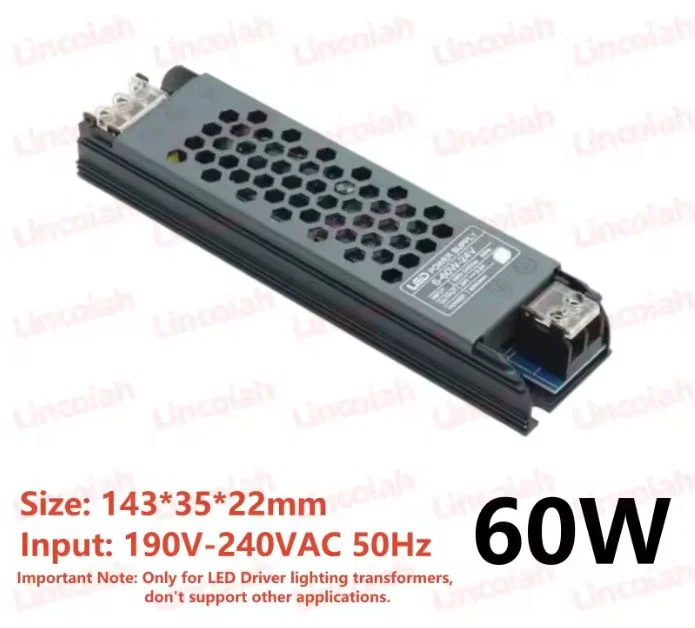

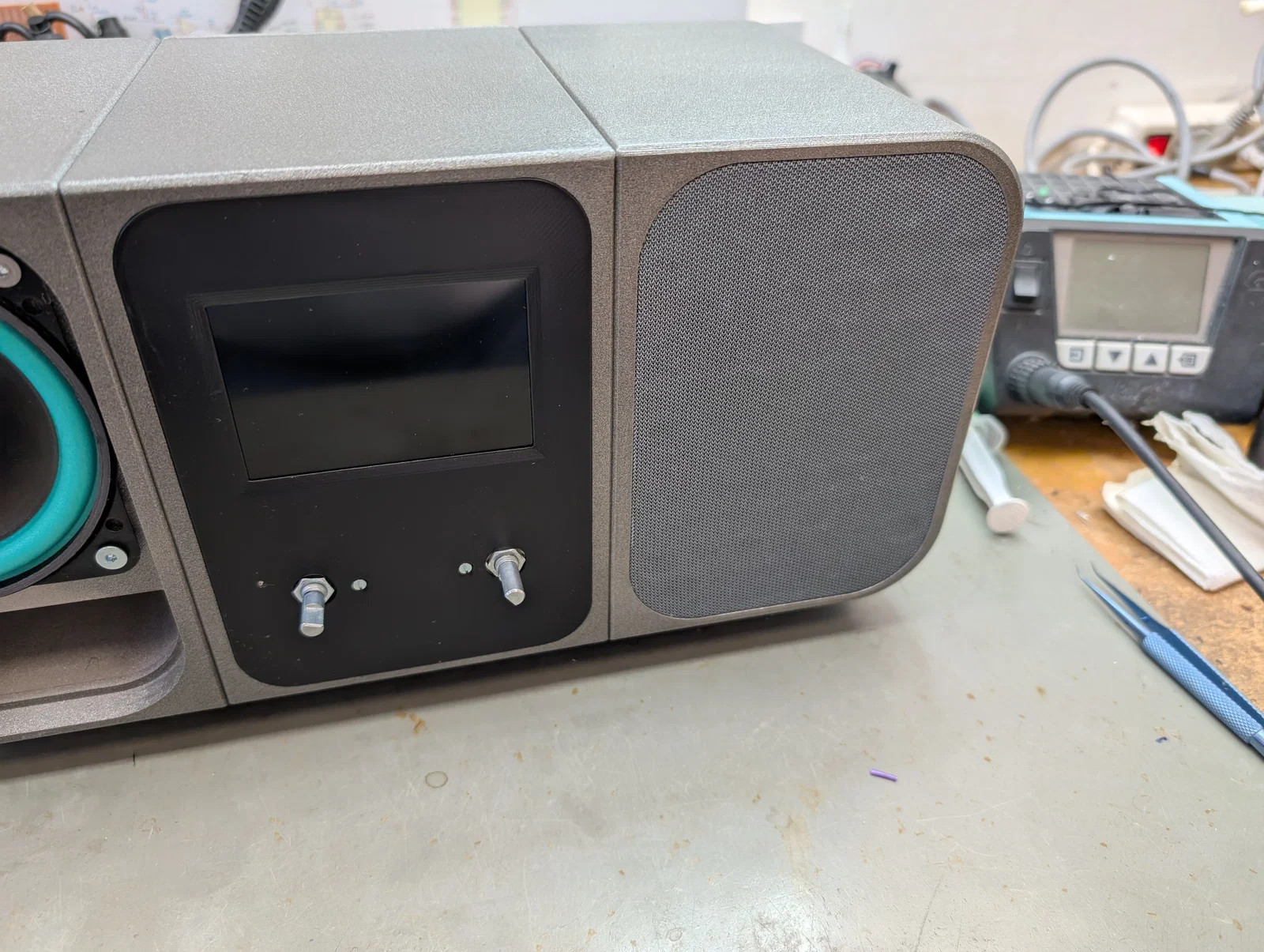

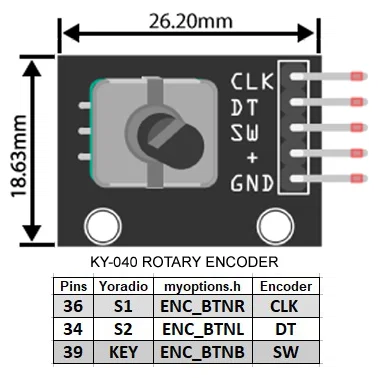

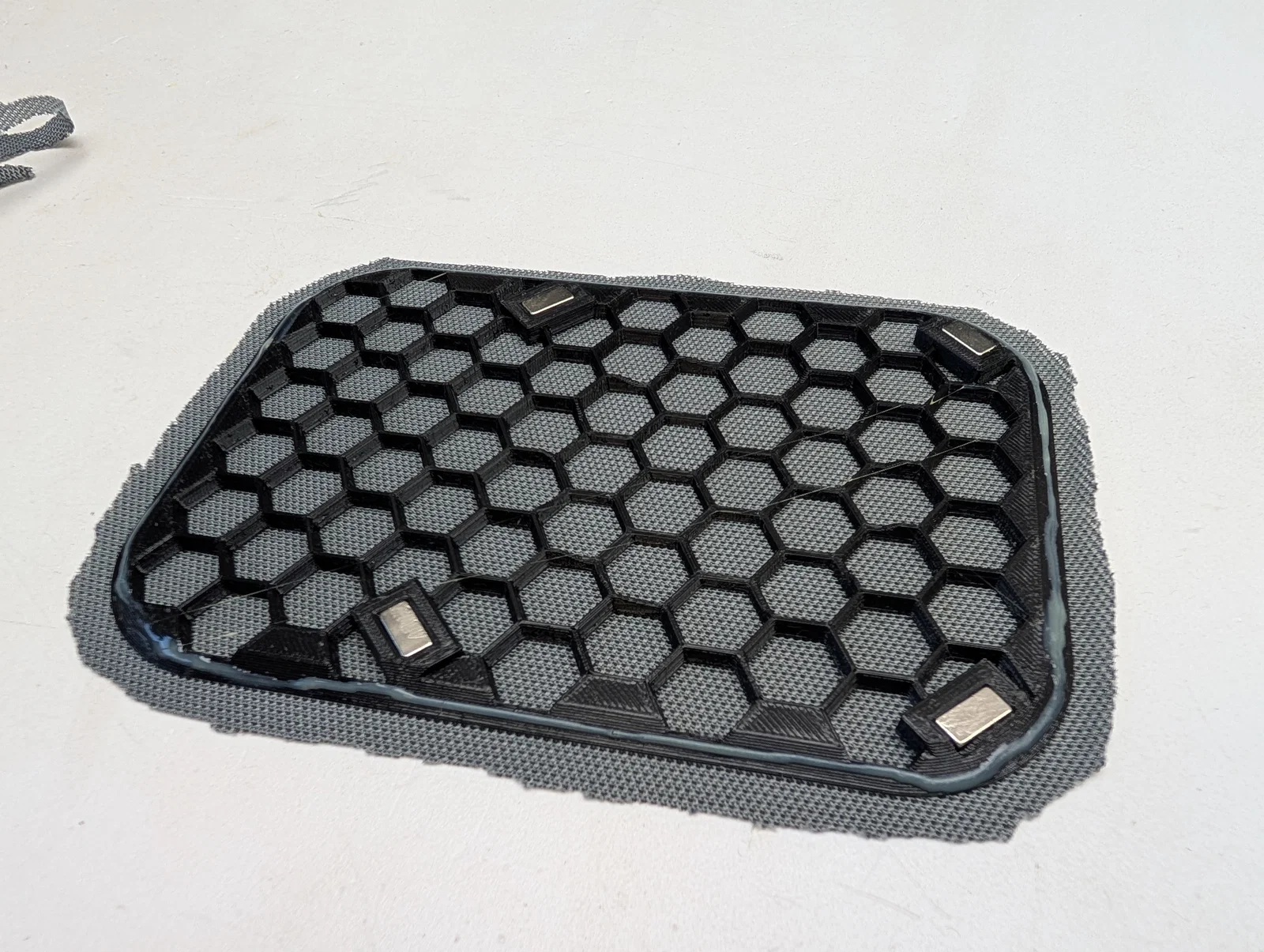

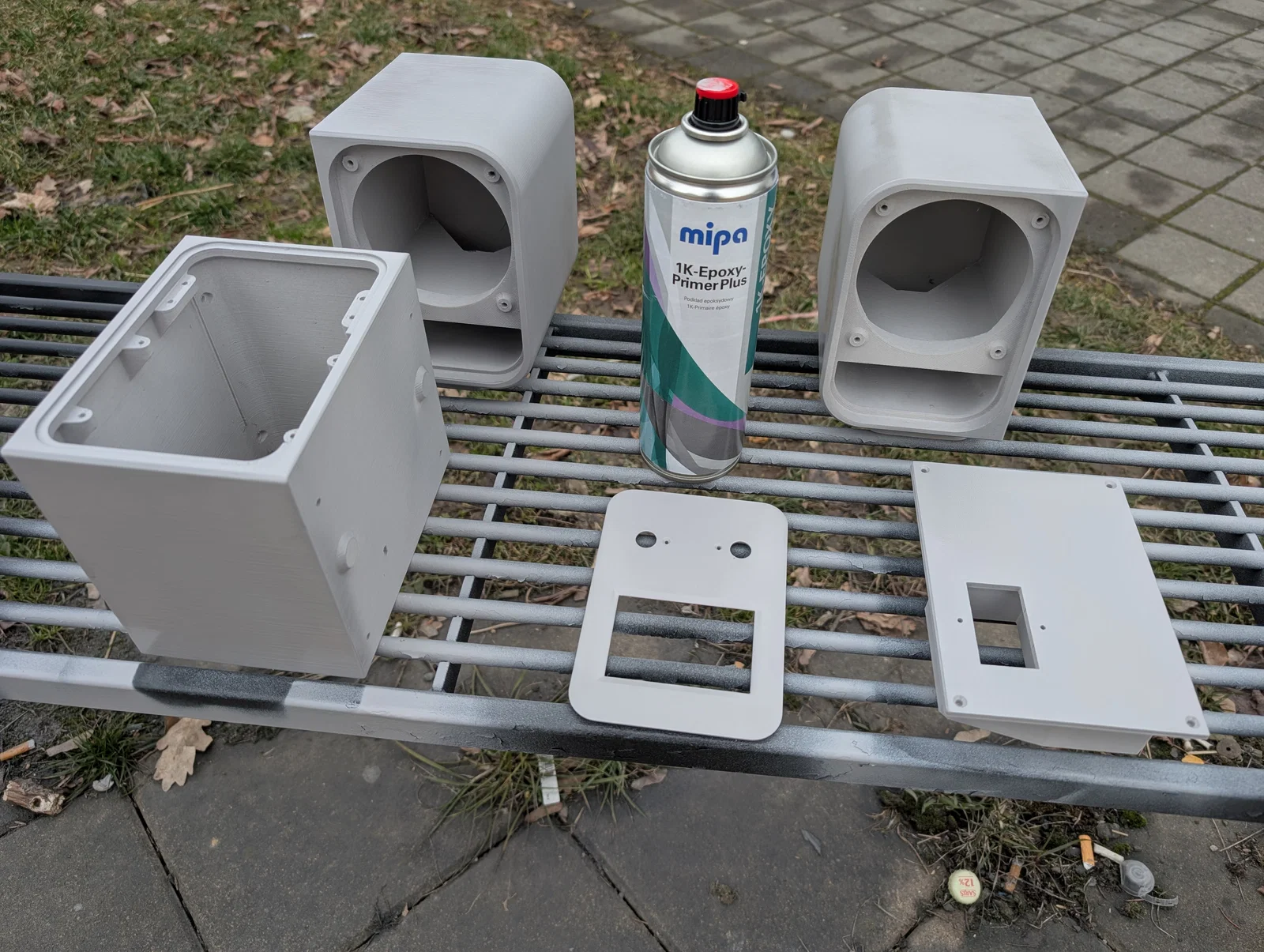

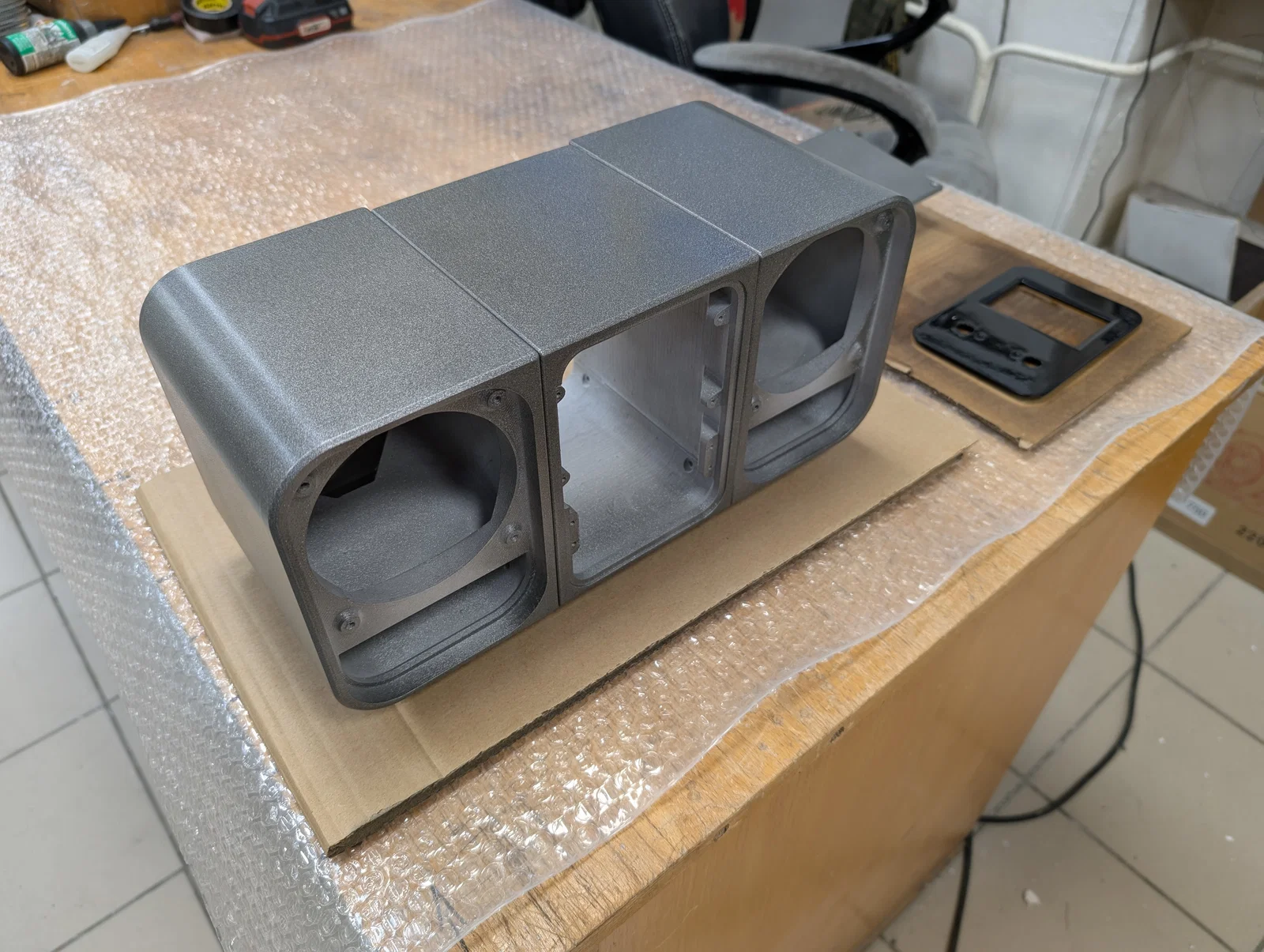

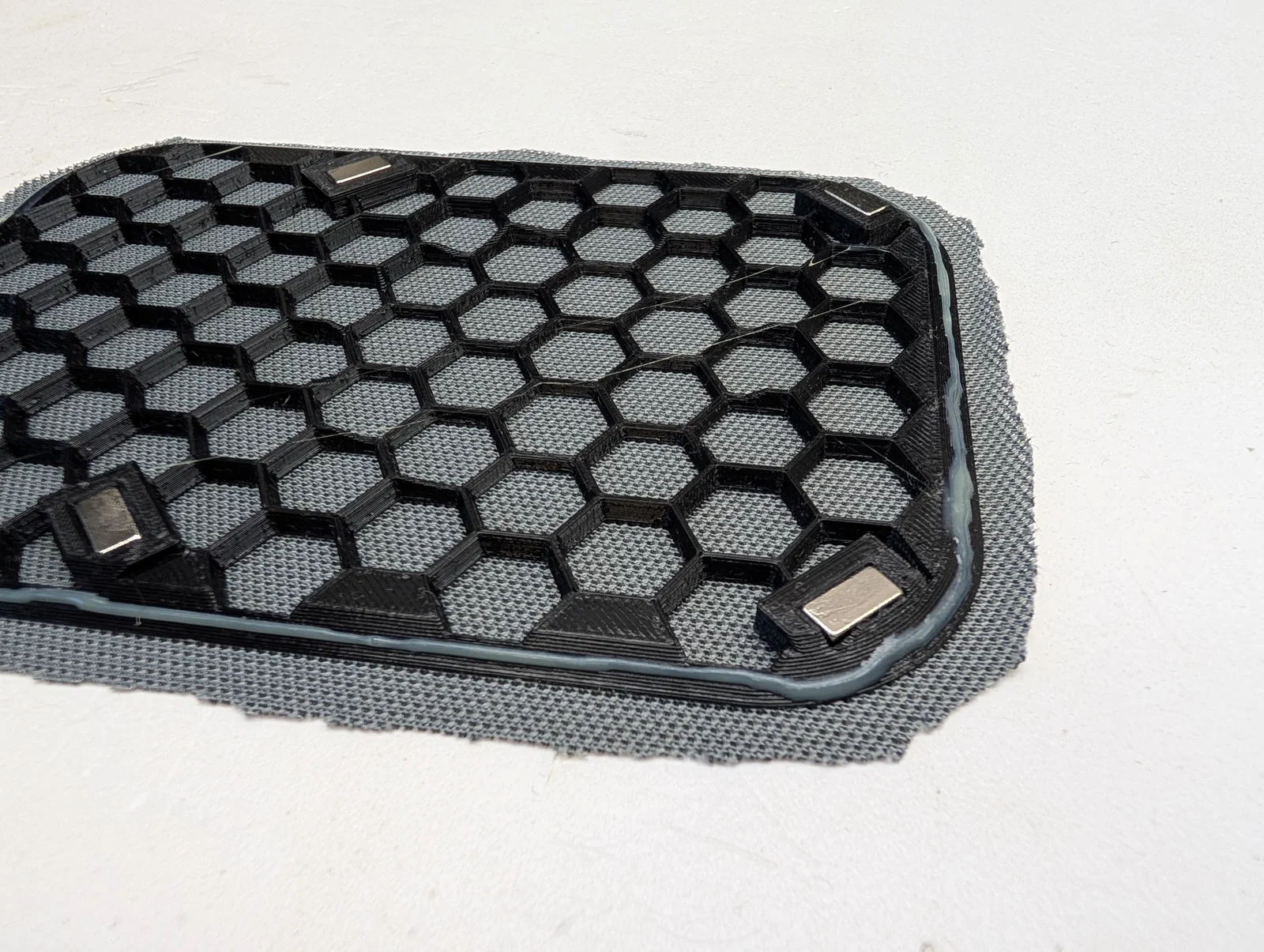

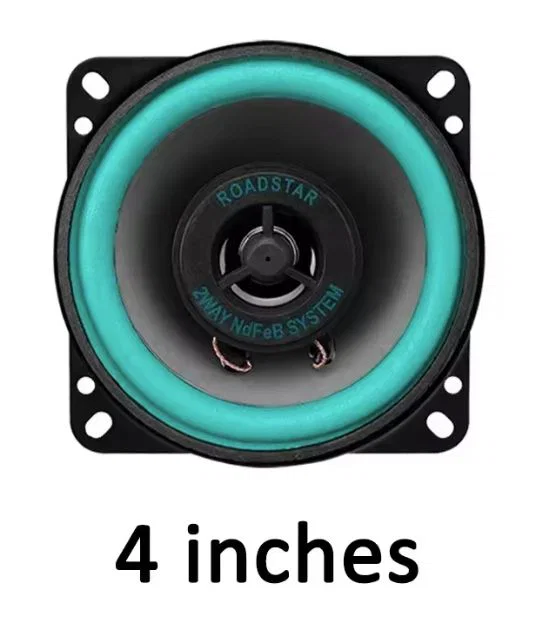

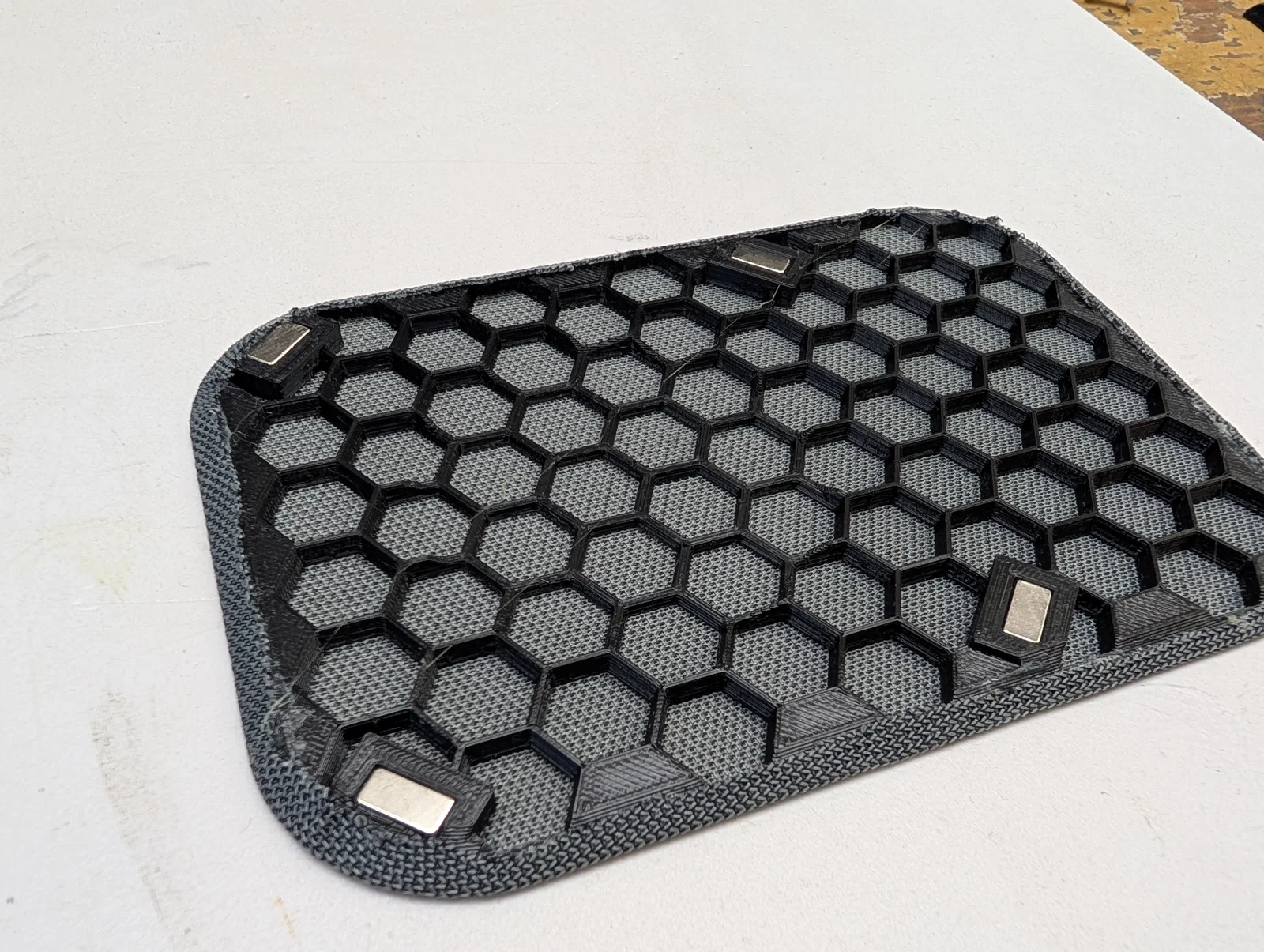

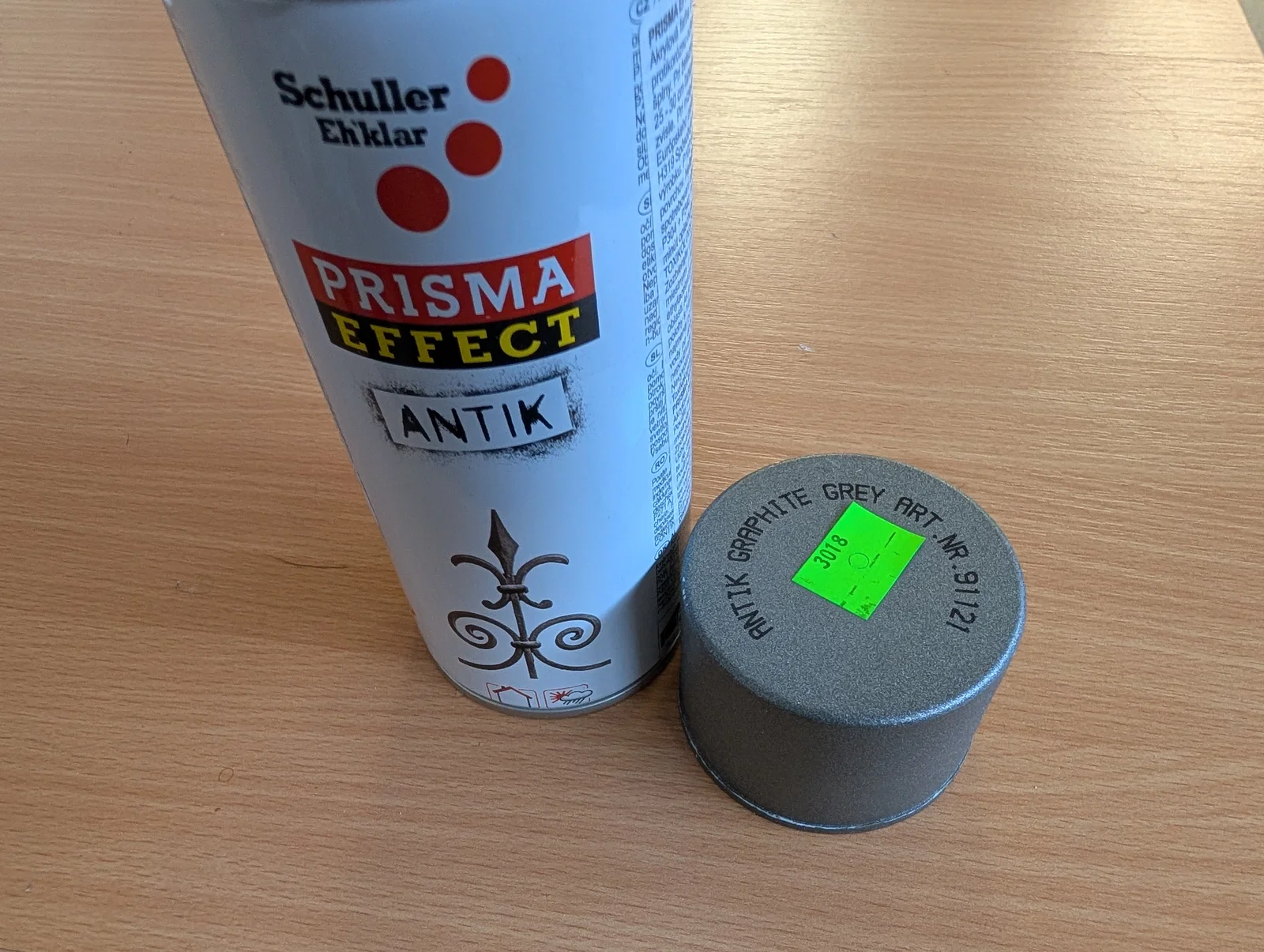

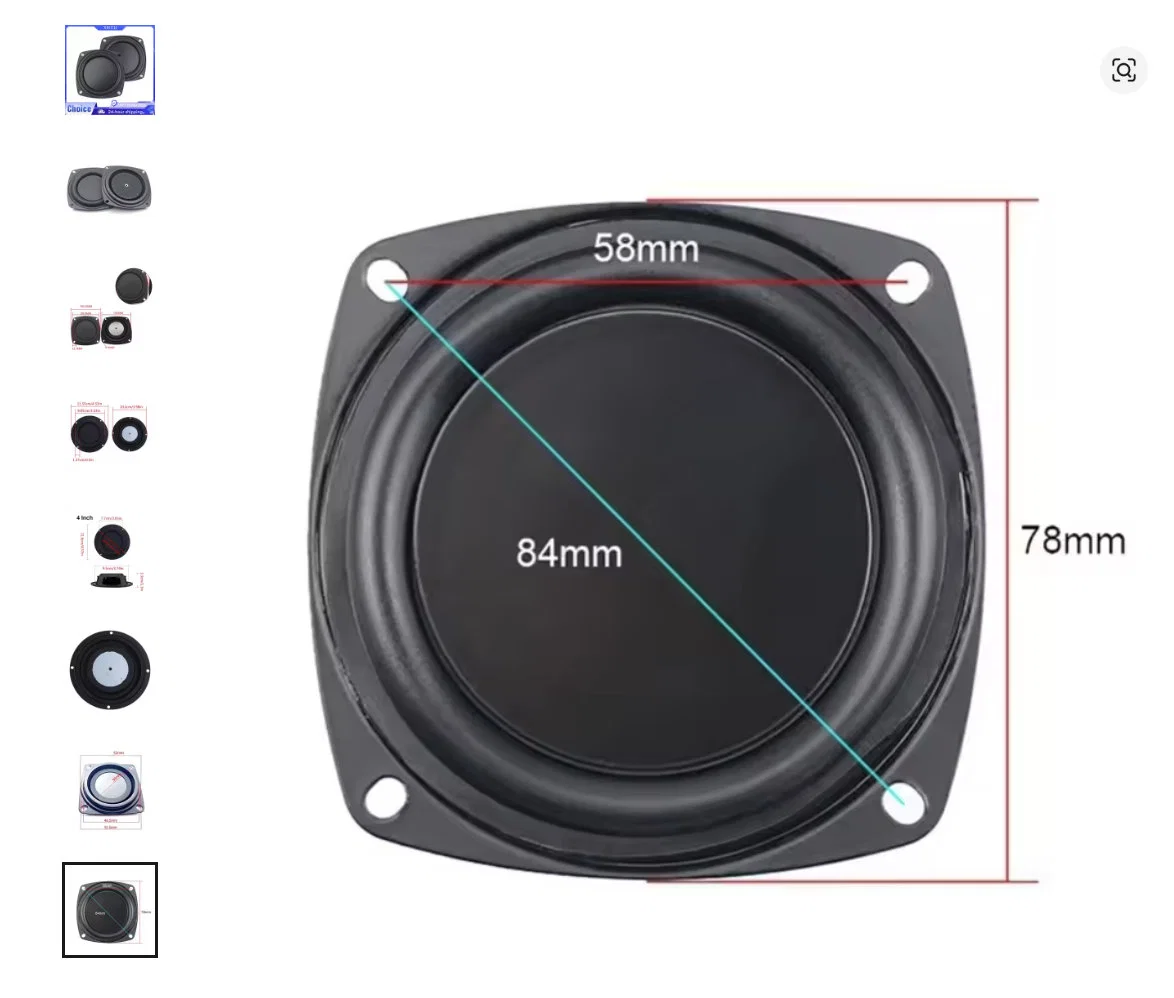

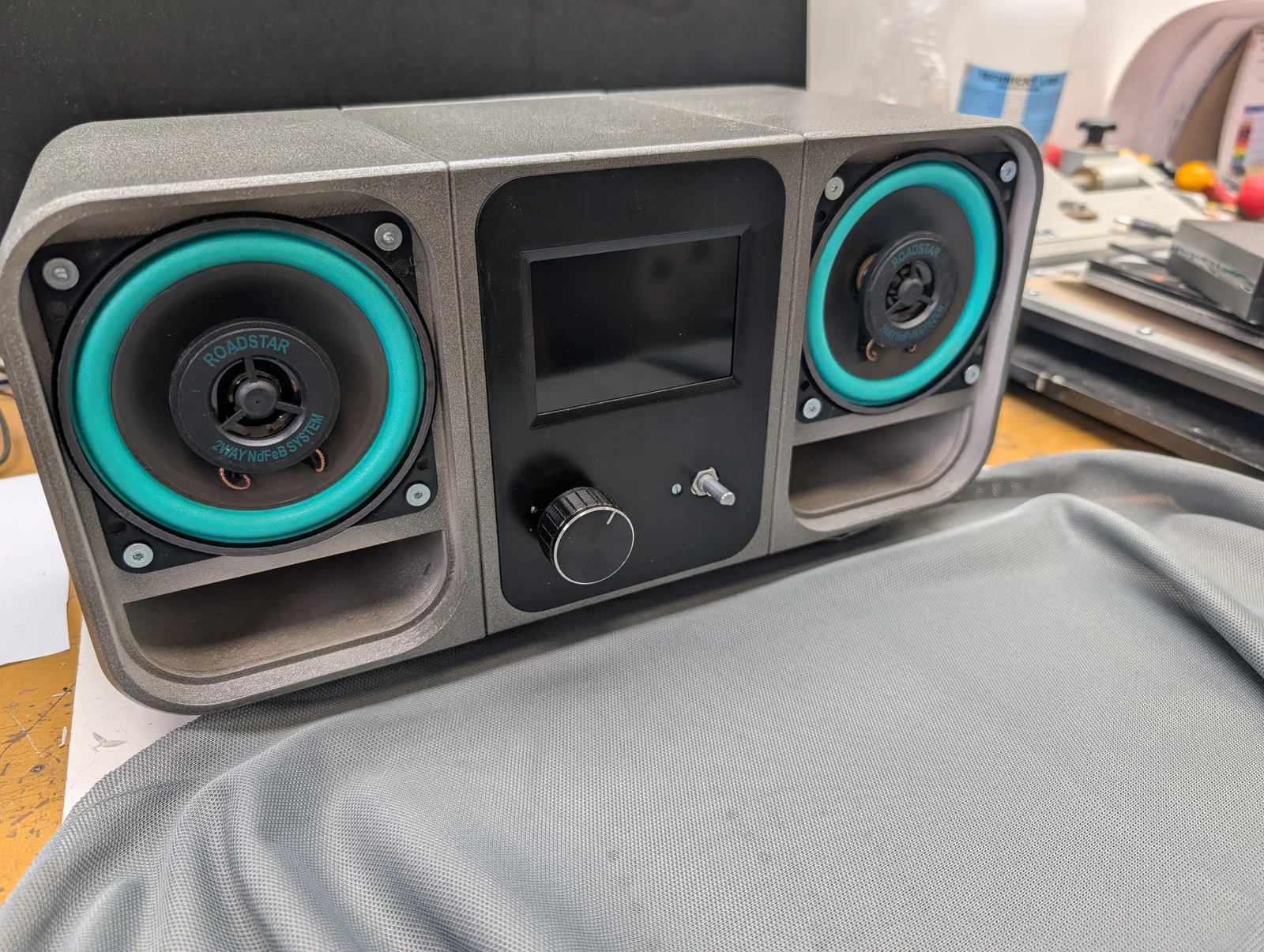

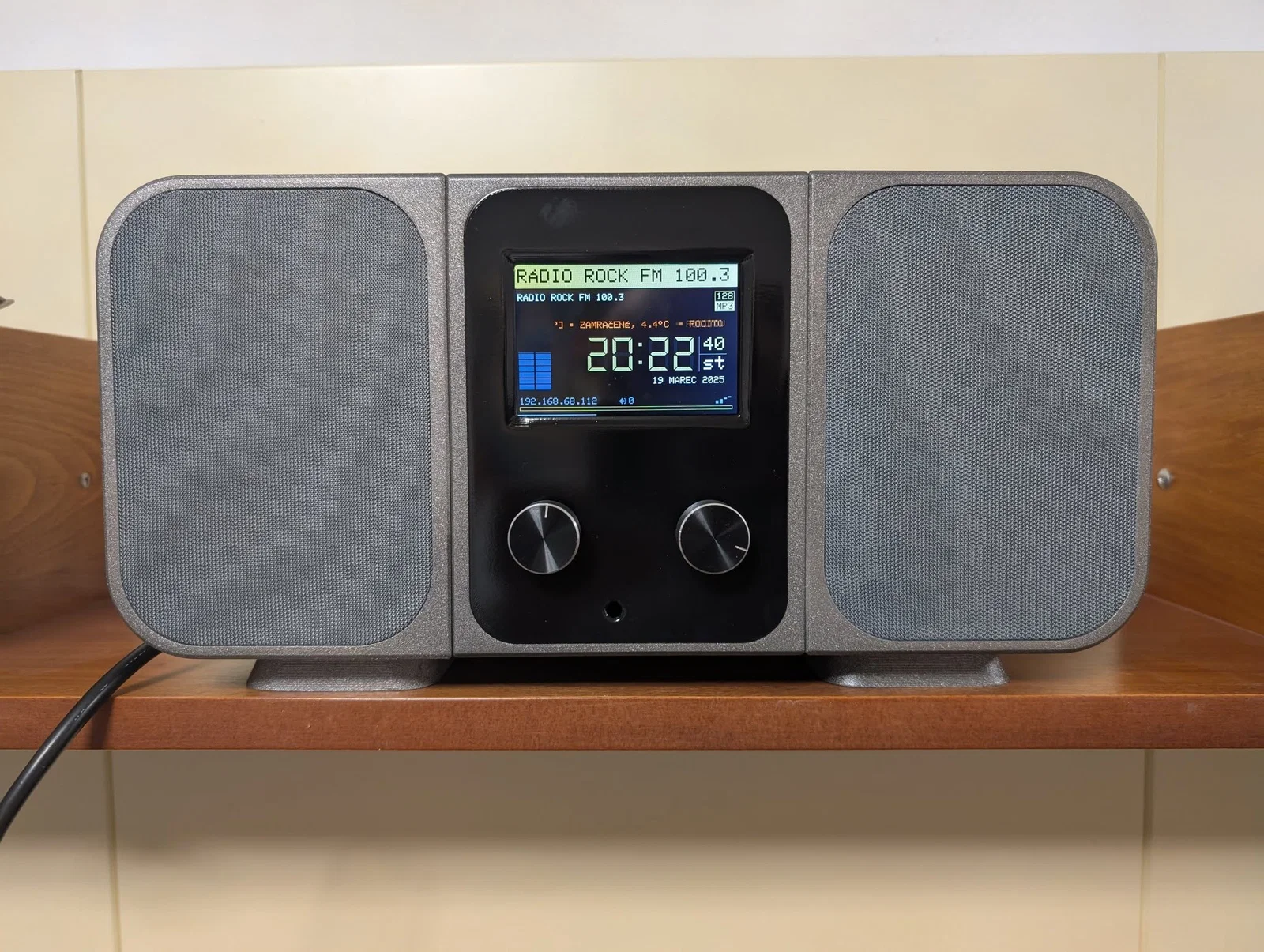

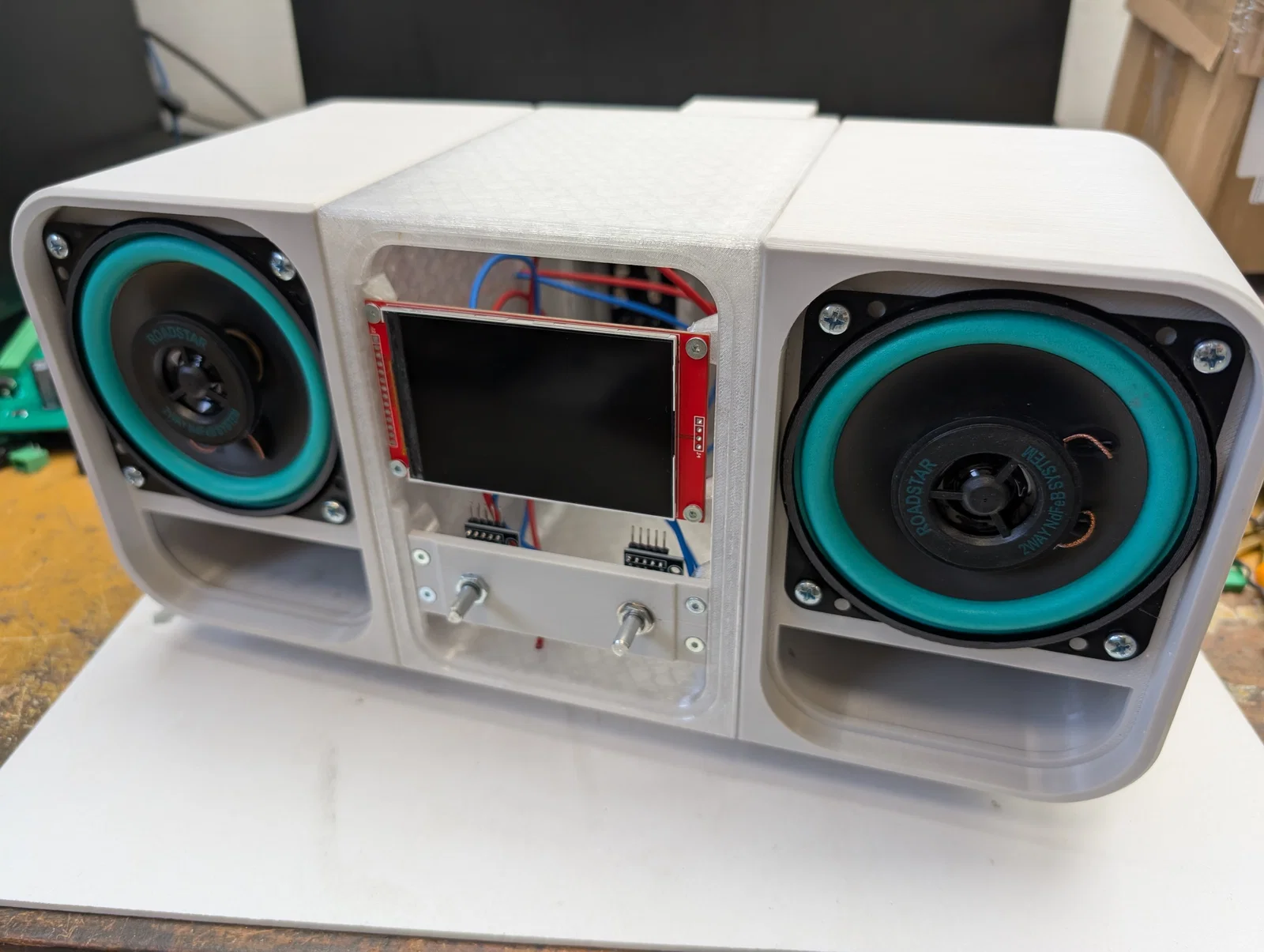

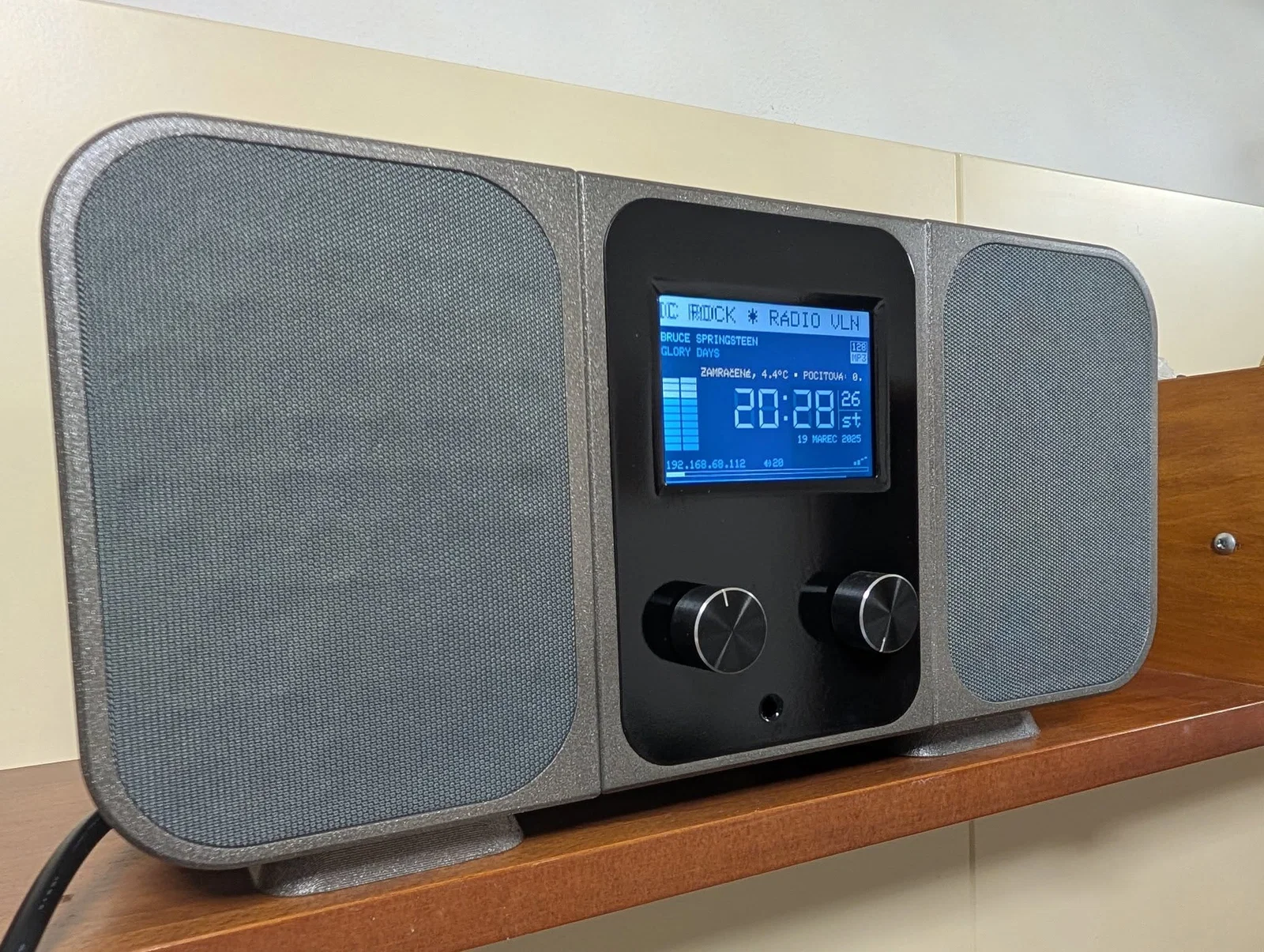

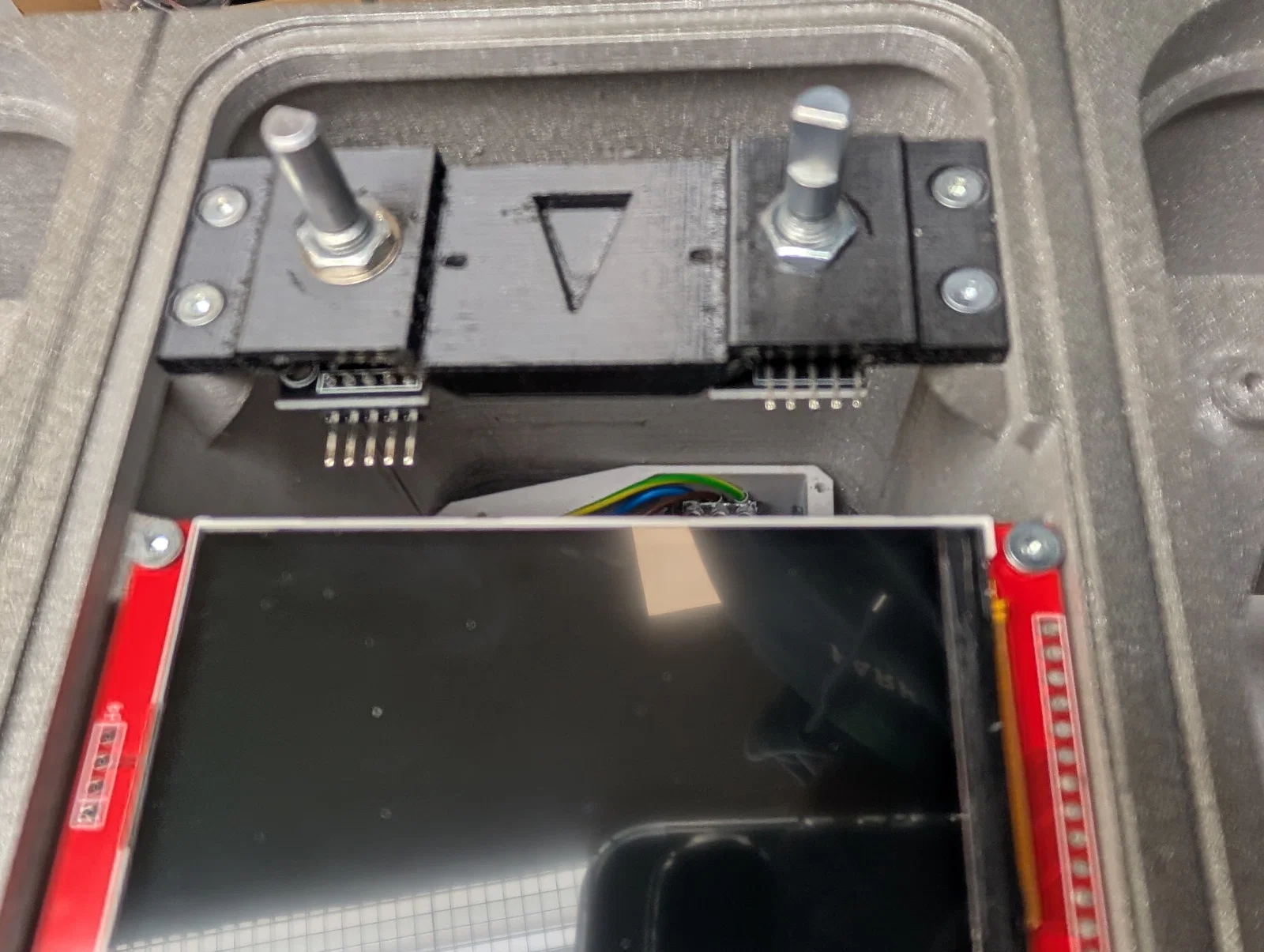

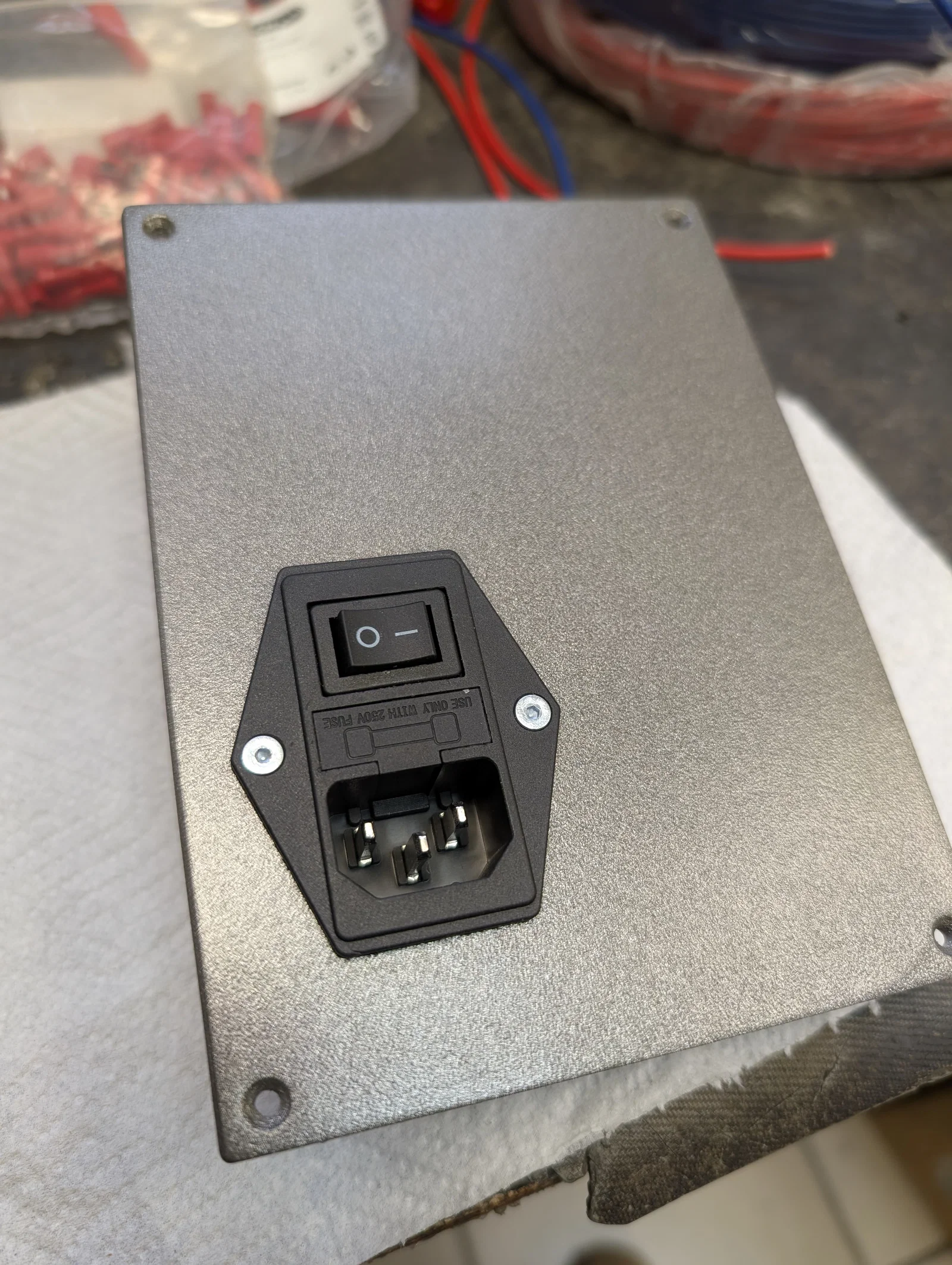

Xem các hình minh hoạ; nhìn là hiểu.
Ở đây bạn cũng có thể tìm thấy các file và thư viện KiCAD cho dự án.
Mã nguồn firmware ở đây:
https://github.com/e2002/yoradio
