Đây là phụ kiện nâng nắp (lid riser) dành cho máy in Qidi Plus 4. Thiết kế này tương thích hoàn toàn với Qidi DryBox khi gắn trên tay treo sợi nhựa zin. Bạn vẫn có thể tận dụng được tay cầm của máy như bình thường.

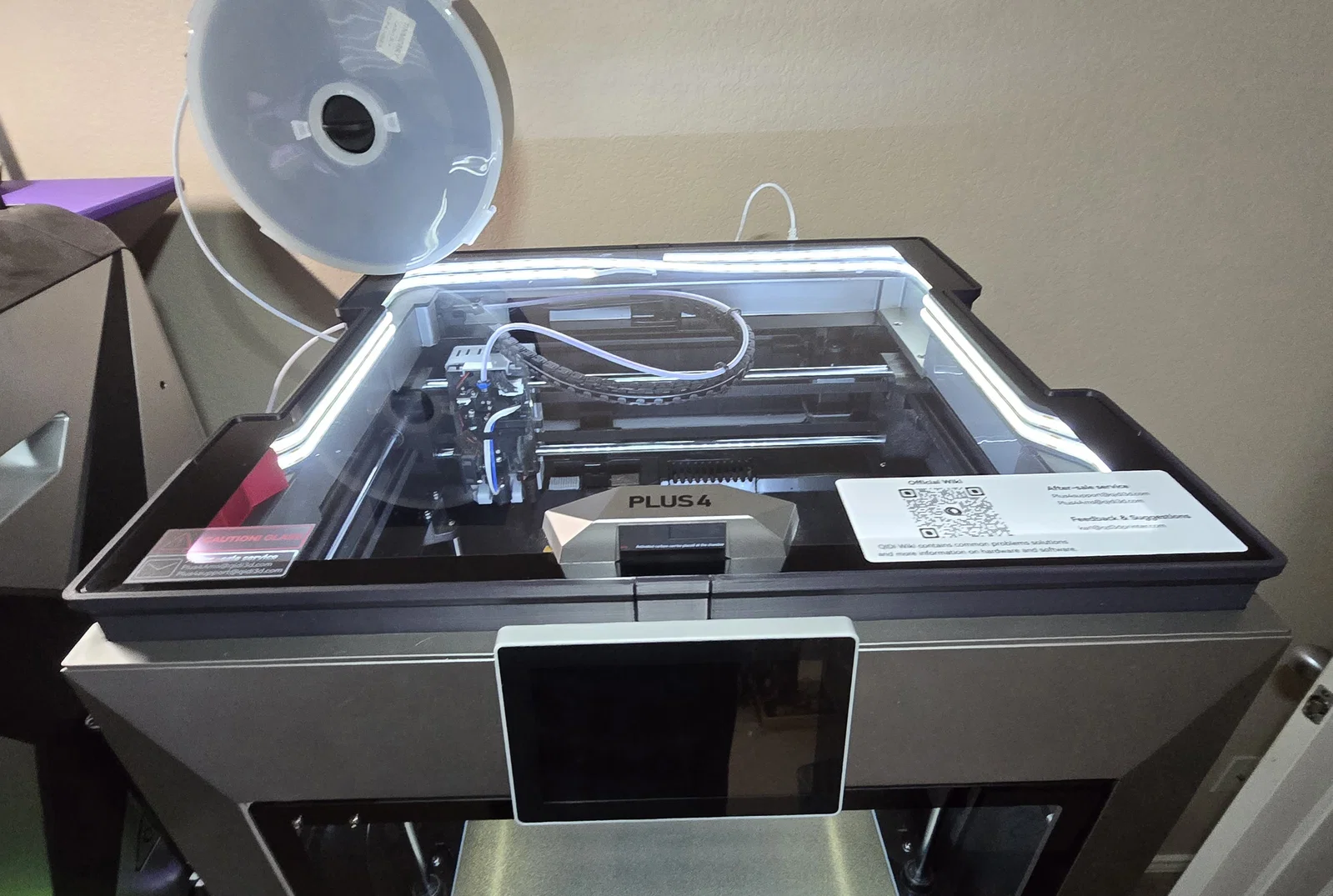

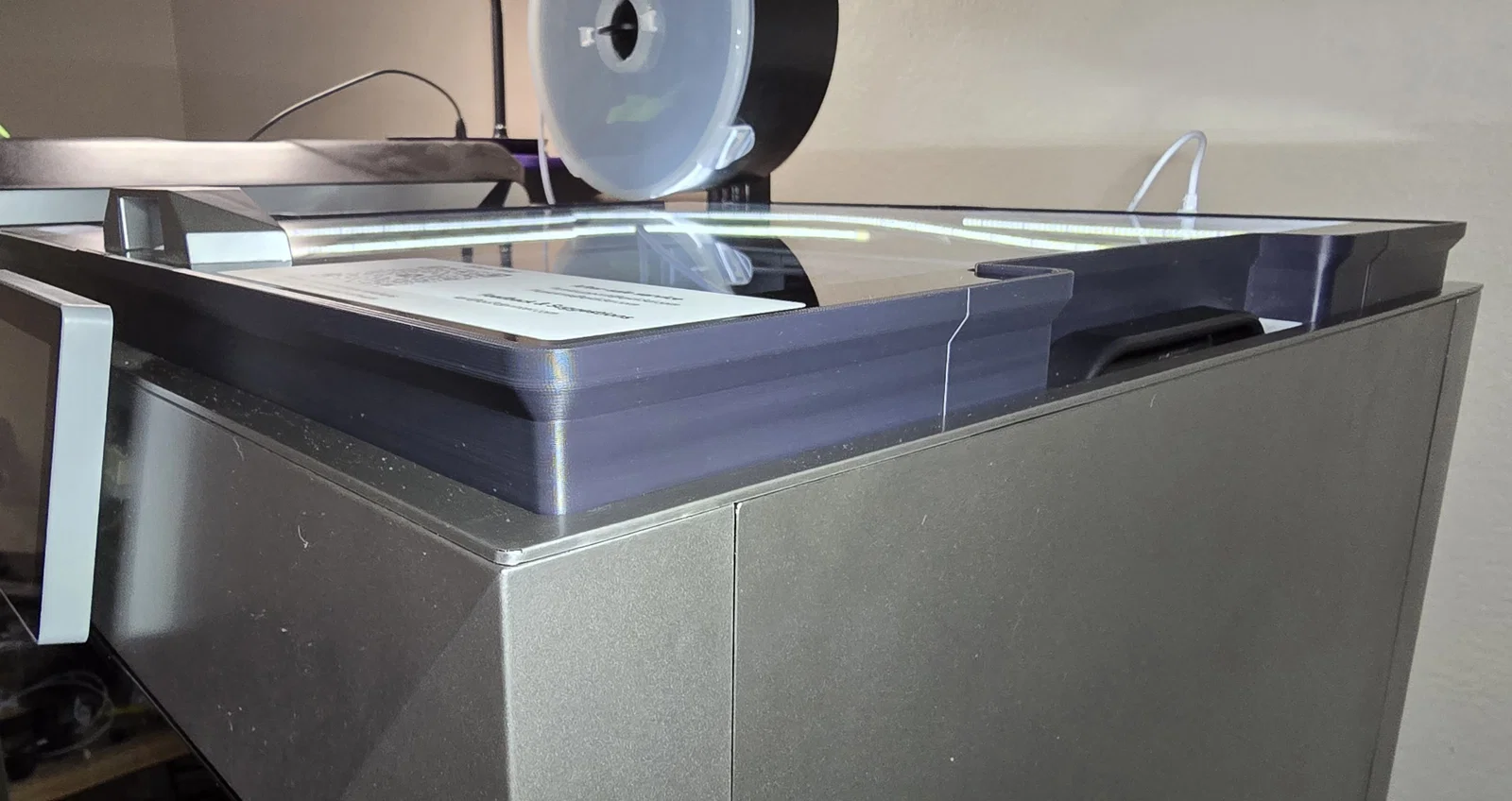

Phần khung này giúp nâng nắp kính lên khoảng 25mm, tạo thêm khoảng trống cho ống dẫn nhựa (bowden tube), giúp đường đi của sợi nhựa mượt mà hơn.

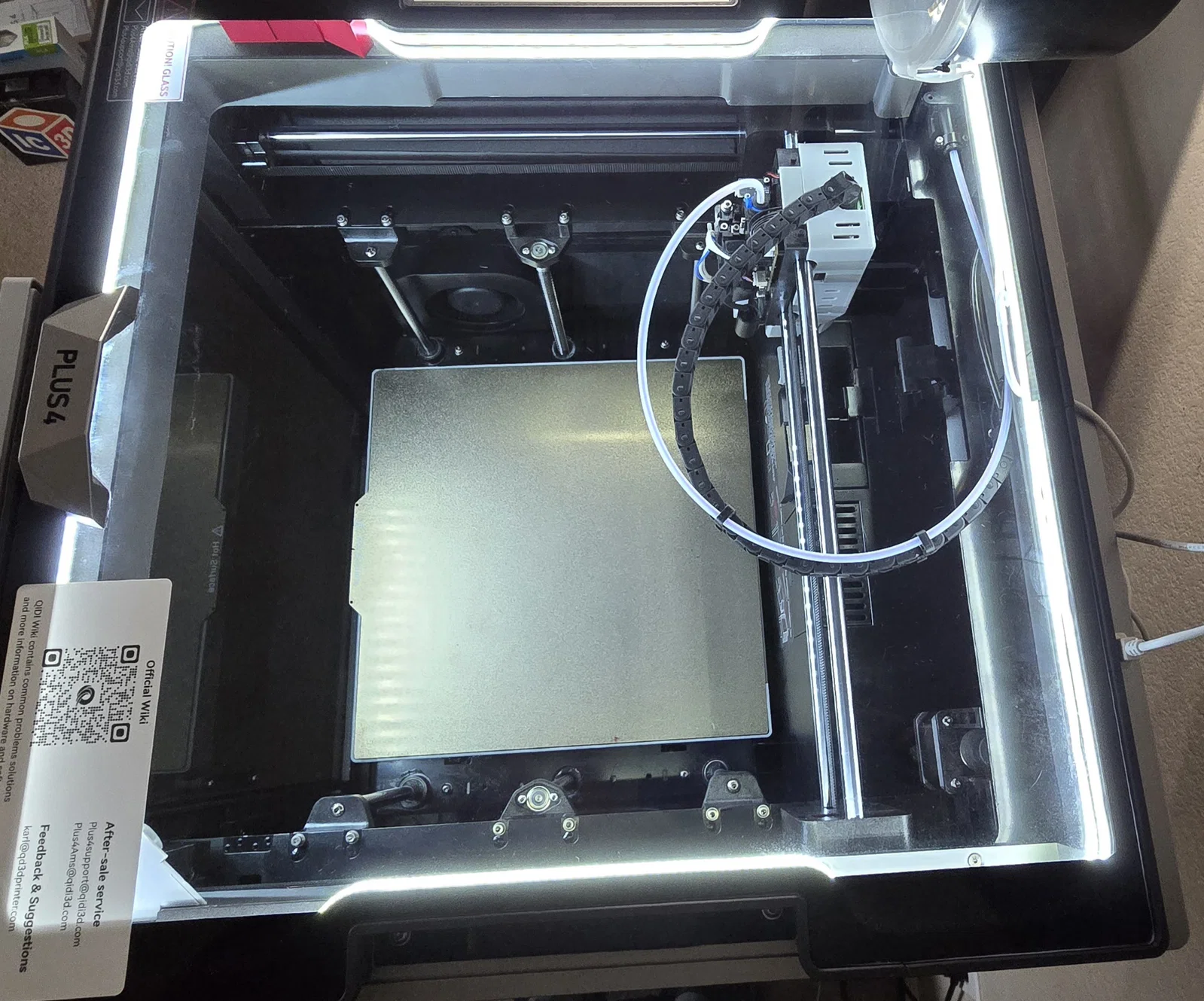

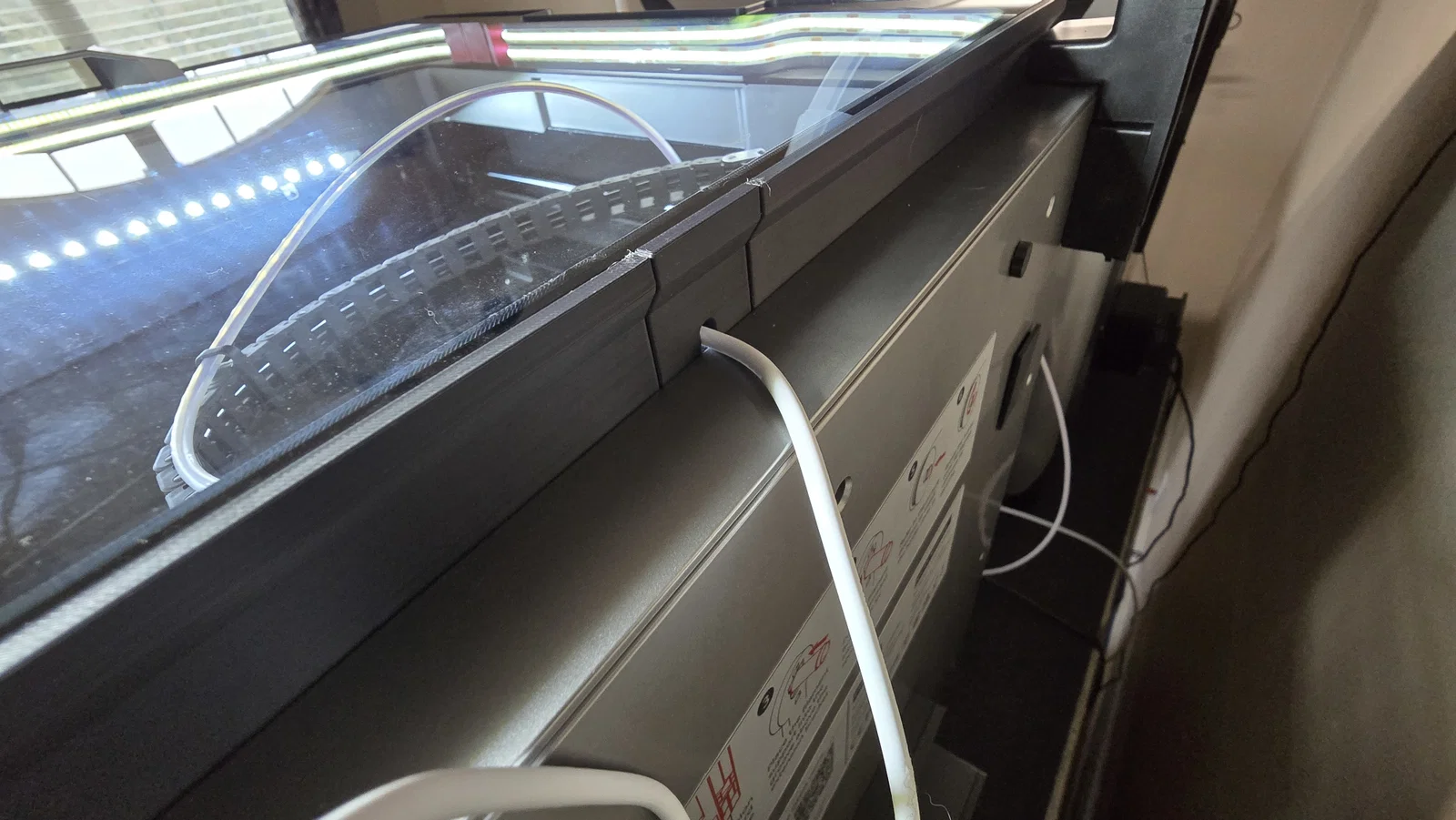

Phần nối ở phía sau được thiết kế để luồn dây cáp USB tiêu chuẩn một cách dễ dàng với khe hở tối thiểu. Nhờ đó, bạn có thể gắn thêm dải đèn LED COB vào bên trong khung và cấp nguồn trực tiếp từ cổng USB phía sau máy. Việc này cải thiện đáng kể độ sáng bên trong khoang in, giúp bạn quay timelapse rõ nét hơn hoặc theo dõi quá trình in dễ dàng hơn.

Chất liệu khuyên dùng là những loại nhựa chịu được nhiệt độ 80°C liên tục như ABS, ASA, PC, PET, PA, PPS. Nếu dùng nhựa pha sợi carbon (CF) thì càng tốt, vì nó sẽ giúp hạn chế tối đa việc bị cong vênh ở các phần chi tiết nhỏ.

Không cần dùng support. Mình đã in bằng nhựa ASA với 3 vách (walls) và 10% infill.

Lưu ý: Bạn cần in hai cái cho mỗi mảnh góc. Các mảnh còn lại chỉ cần in mỗi thứ một cái.
