Mống mắt cơ khí 110mm
In mống mắt cơ khí với đường kính trong 110mm và đường kính ngoài 180mm. Bao gồm file CAD, STL, 3mf, gcode. Hướng dẫn chi tiết về cài đặt lớp in, đầu phun, infill, và cách lắp chốt với đai ốc.
Mô tả

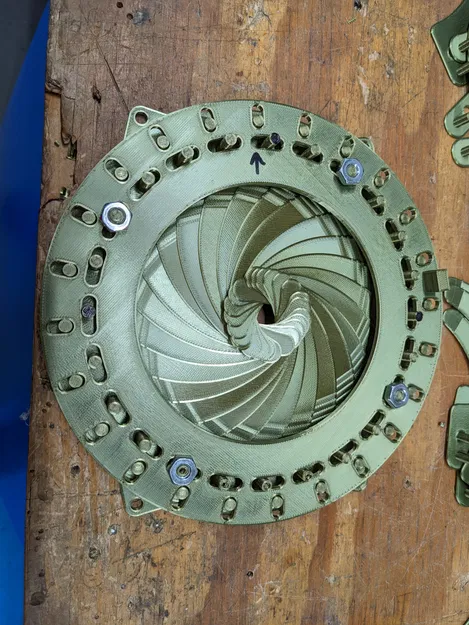

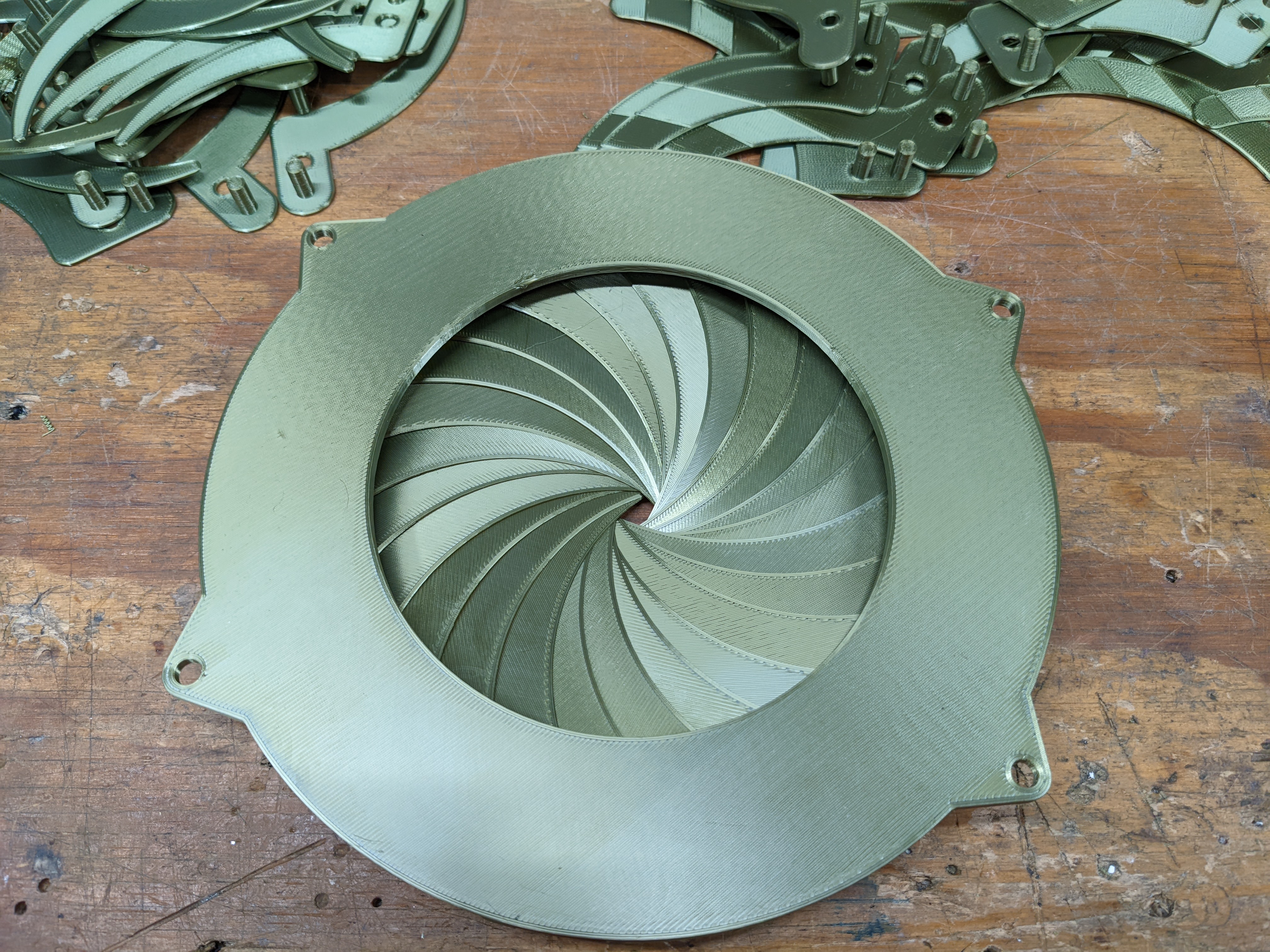

Cái này in ra là một mống mắt cơ khí có đường kính trong (open ID) là 110mm và đường kính ngoài (overall OD) là 180mm (không tính các tai gắn). File bao gồm bản vẽ CAD trong FreeCad 0.19, các file STL, PursaSlicer 2.4.1 3mf, và file gcode đã được cắt sẵn cho máy i3 MK3.
Nếu bạn tự cắt lại file, lưu ý là các cánh hoa được thiết kế cho chiều cao lớp in 0.1mm và đầu phun 0.4mm.
Tất cả các bộ phận khác có thể in ở chiều cao lớp 0.2mm và đầu phun 0.4mm.
Phần điền bên trong (Infill) là 15% cho tất cả các bộ phận và không cần dùng đế đỡ (supports).

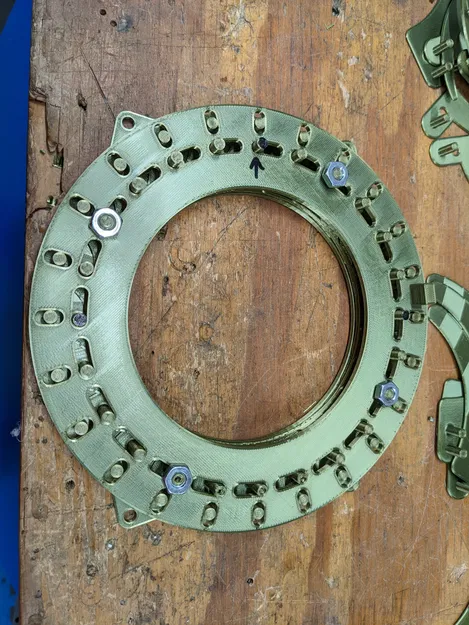

Các chốt được thiết kế để vừa với đai ốc cỡ #12 (imperial). Lưu ý là chúng dễ bị gãy nếu bạn cố gắng lắp mạnh tay. Tôi đã dùng khuôn ren để tạo ren bán phần cho chốt để dùng với đai ốc thông thường. Một loại "speed nut" sẽ là lựa chọn tốt hơn cho việc lắp ráp này nhưng tôi không có sẵn.
