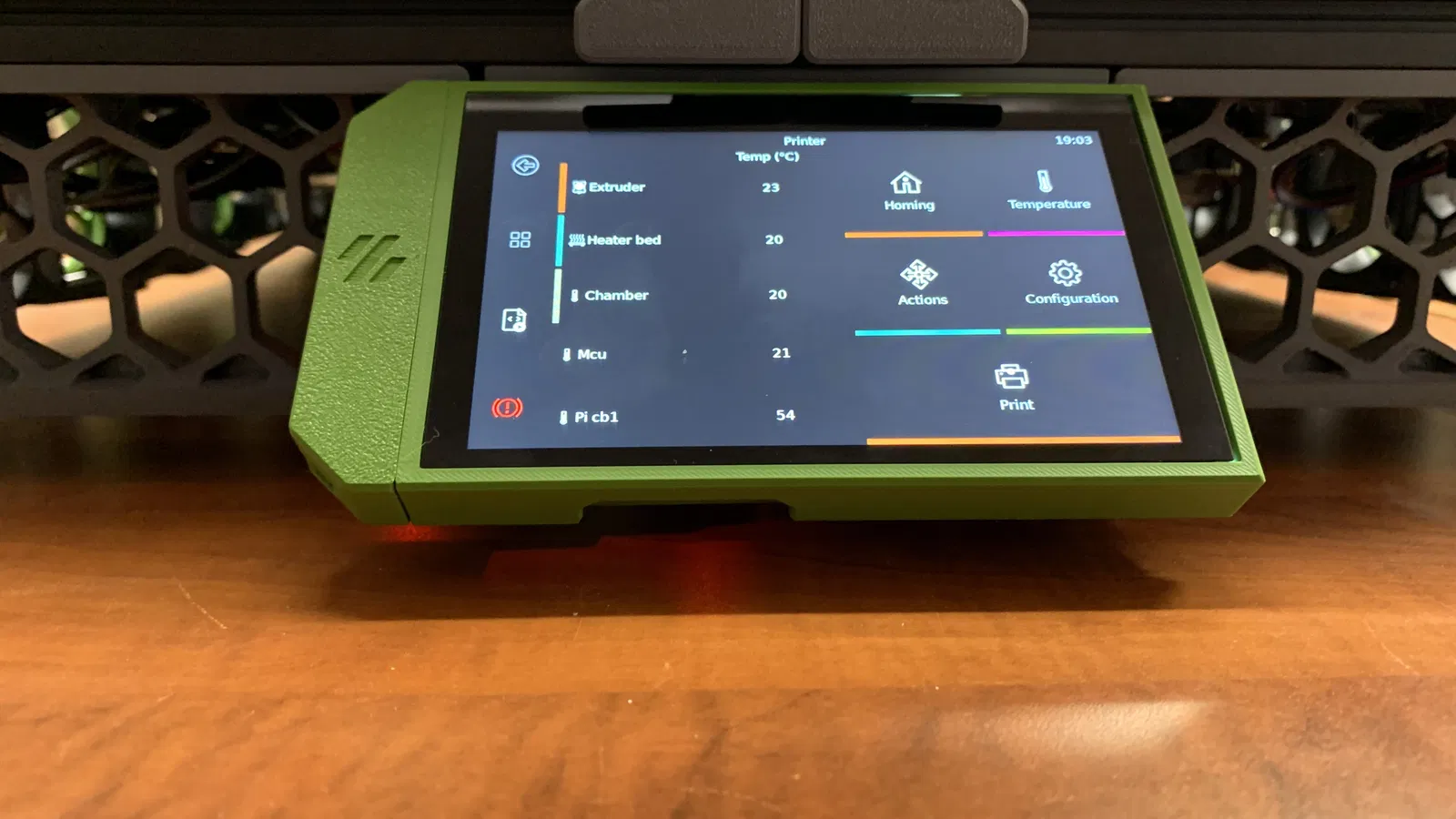

Đế Gắn Màn Hình BTT HDMI5 V1.1 Cho Voron

Thiết kế này dành cho HDMI5 V1.1

Nếu bạn đang tìm kiếm đế gắn cho HDMI5 V1.2, hãy dùng cái này:

Mục đích thiết kế

Đã có sẵn các đế gắn cho HDMI5 nhưng tôi đã thiết kế lại cái mới với các mục đích sau. Cảm ơn tất cả các thiết kế tuyệt vời đã có. Chúng là nguồn cảm hứng cho thiết kế này

• Có thể sử dụng cáp đi kèm và vẫn trông đẹp mắt (cáp HDMI dẹt thì đẹp nhưng mắc tiền)

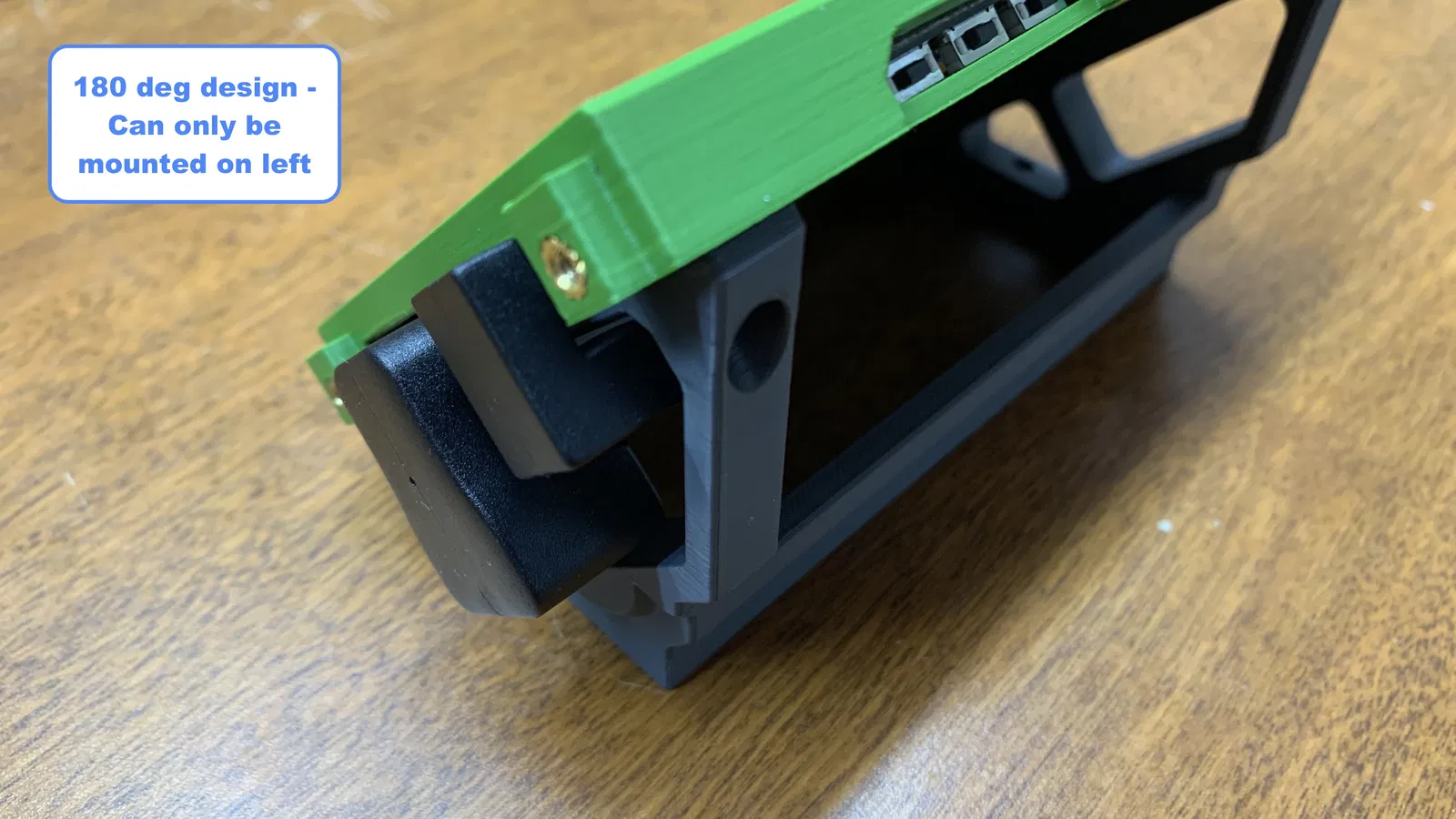

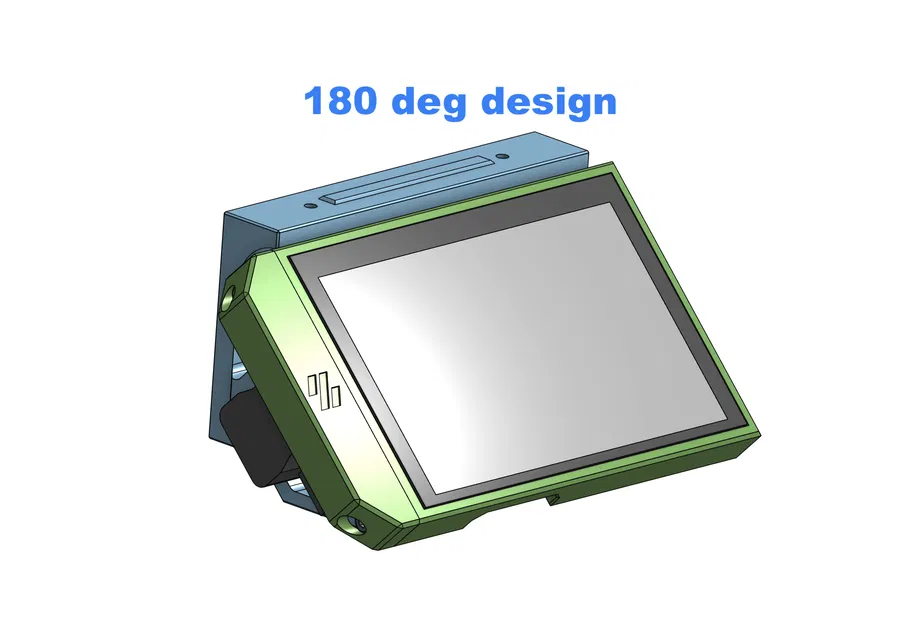

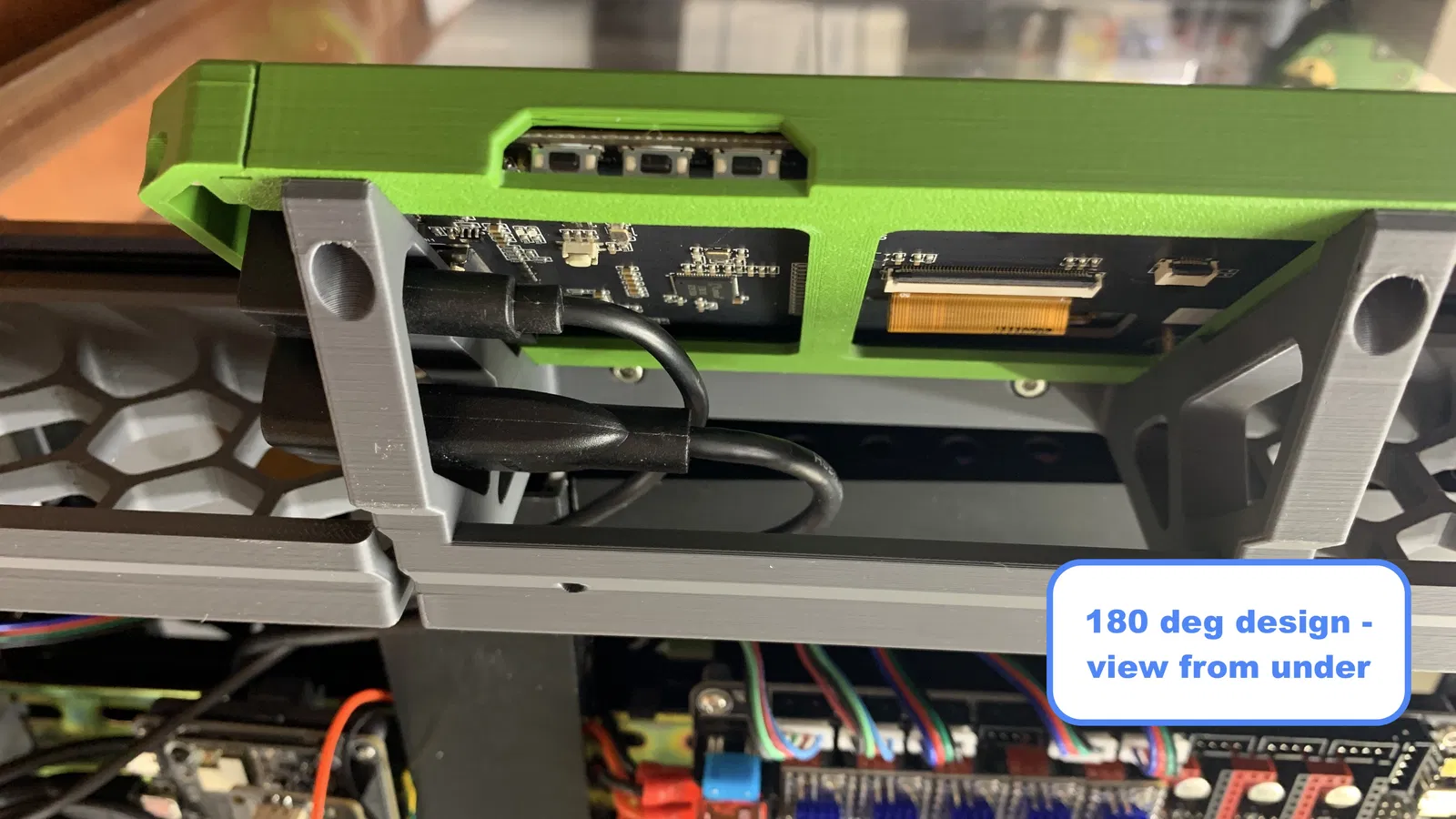

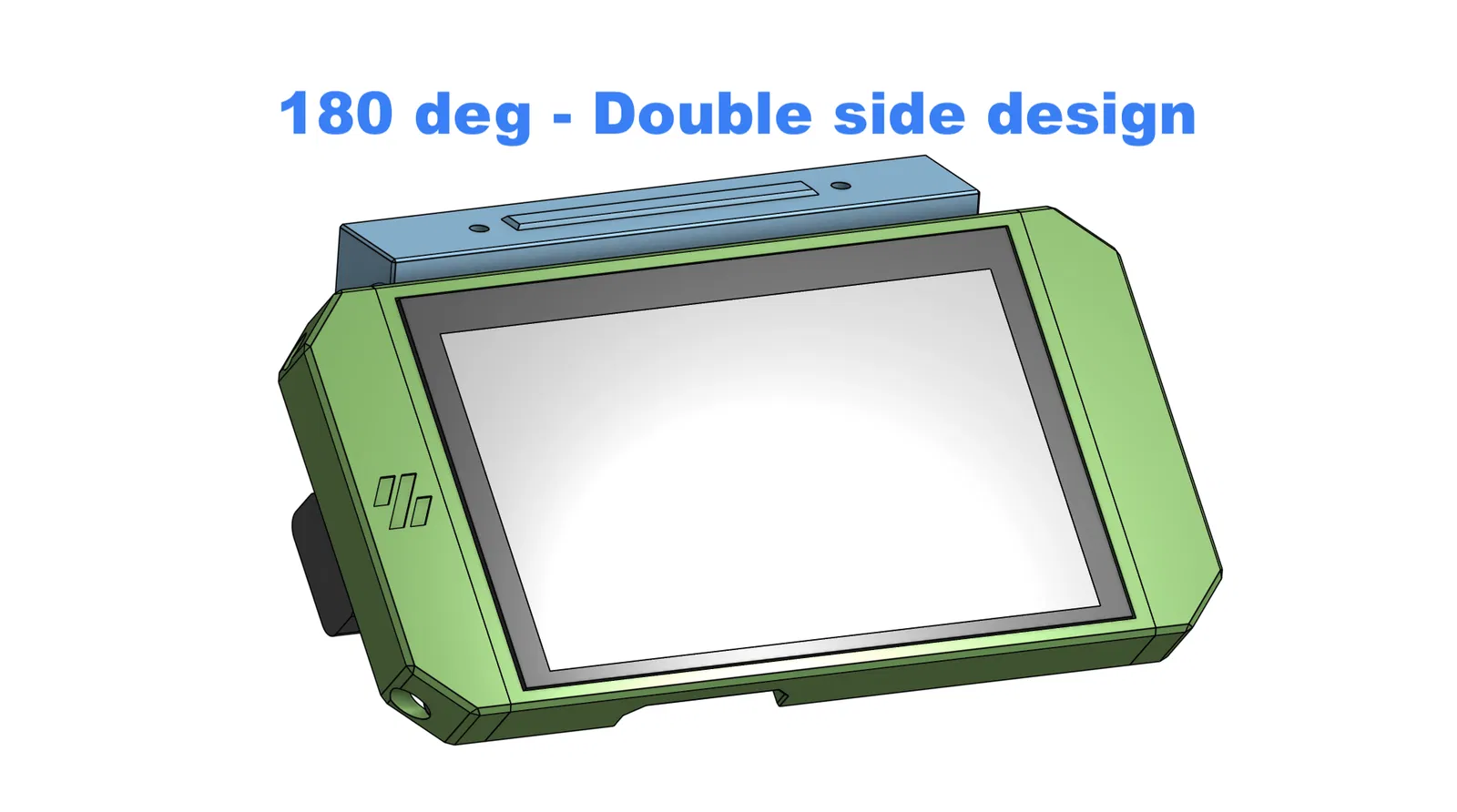

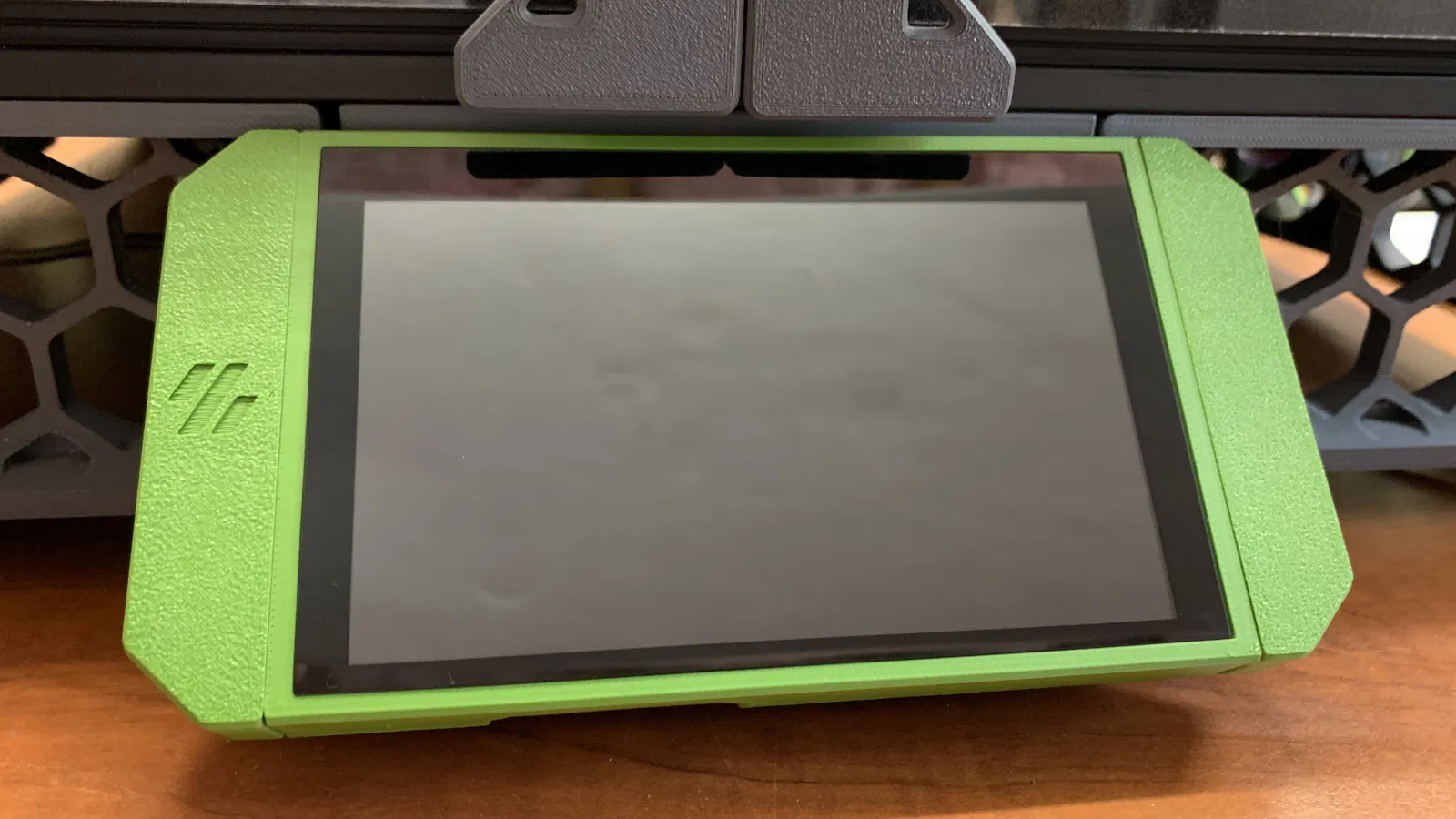

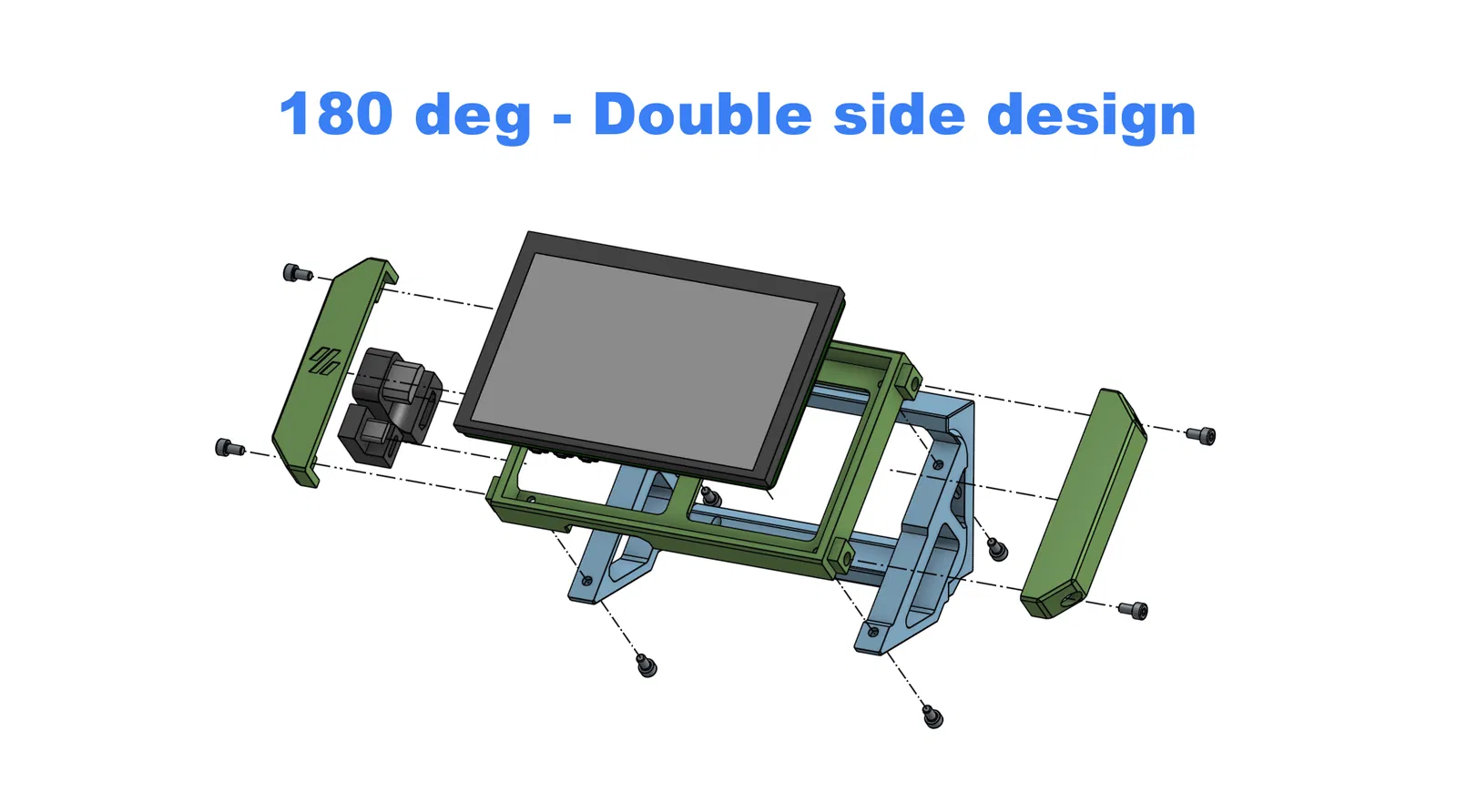

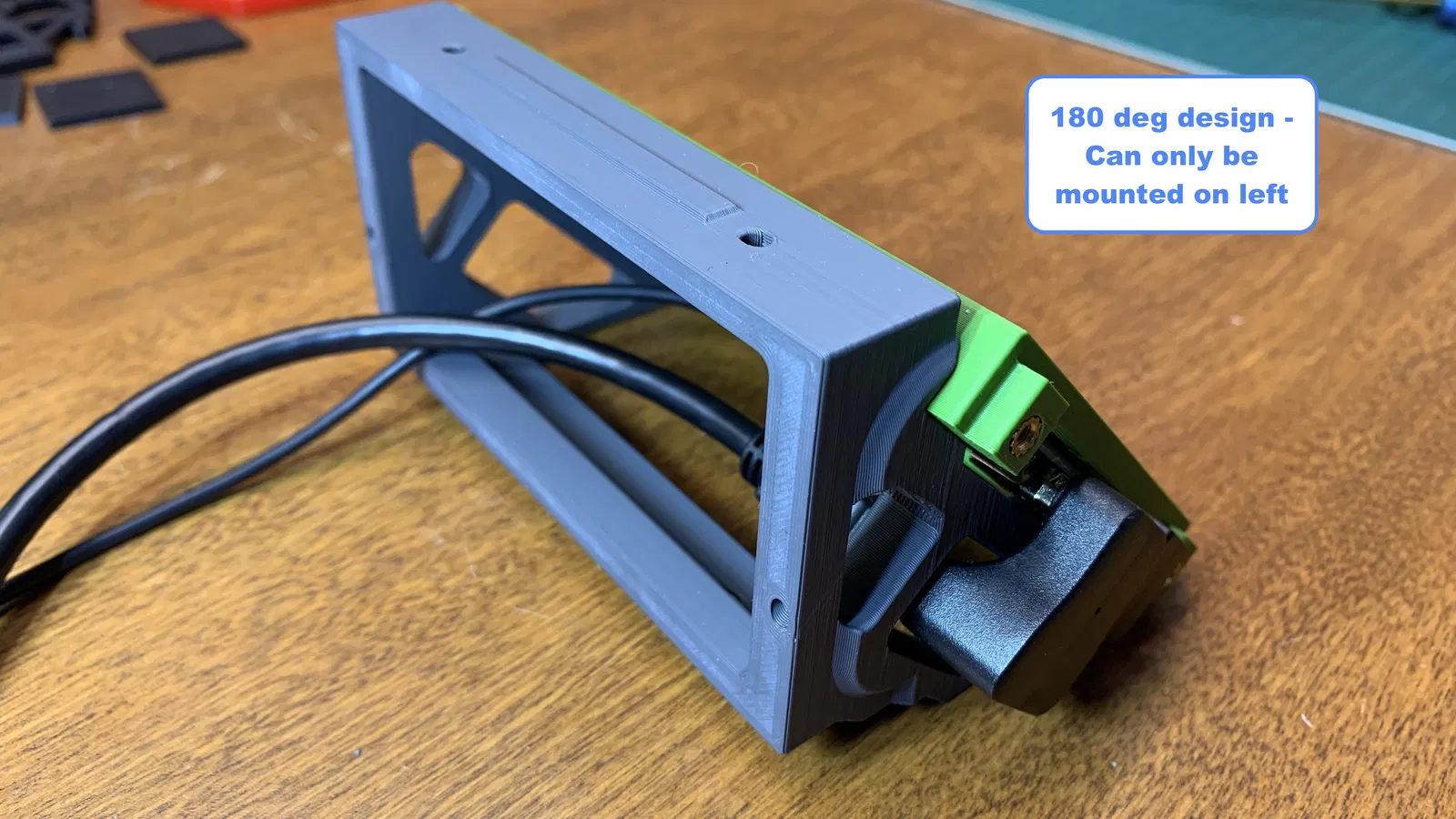

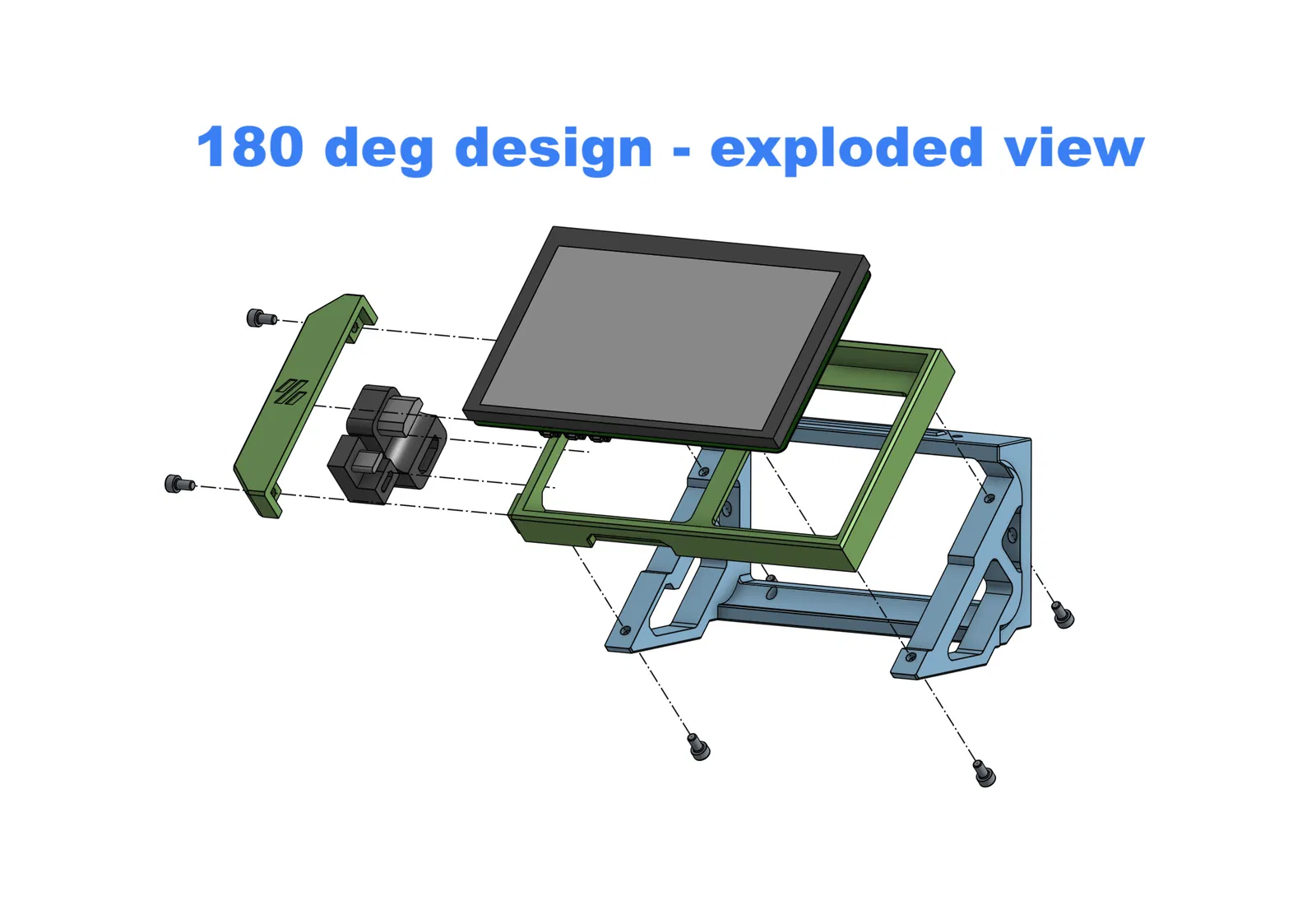

• Chủ yếu cung cấp một tùy chọn để giấu cáp bên dưới màn hình. Với bộ chuyển đổi HDMI và USB góc 180 độ giá rẻ.

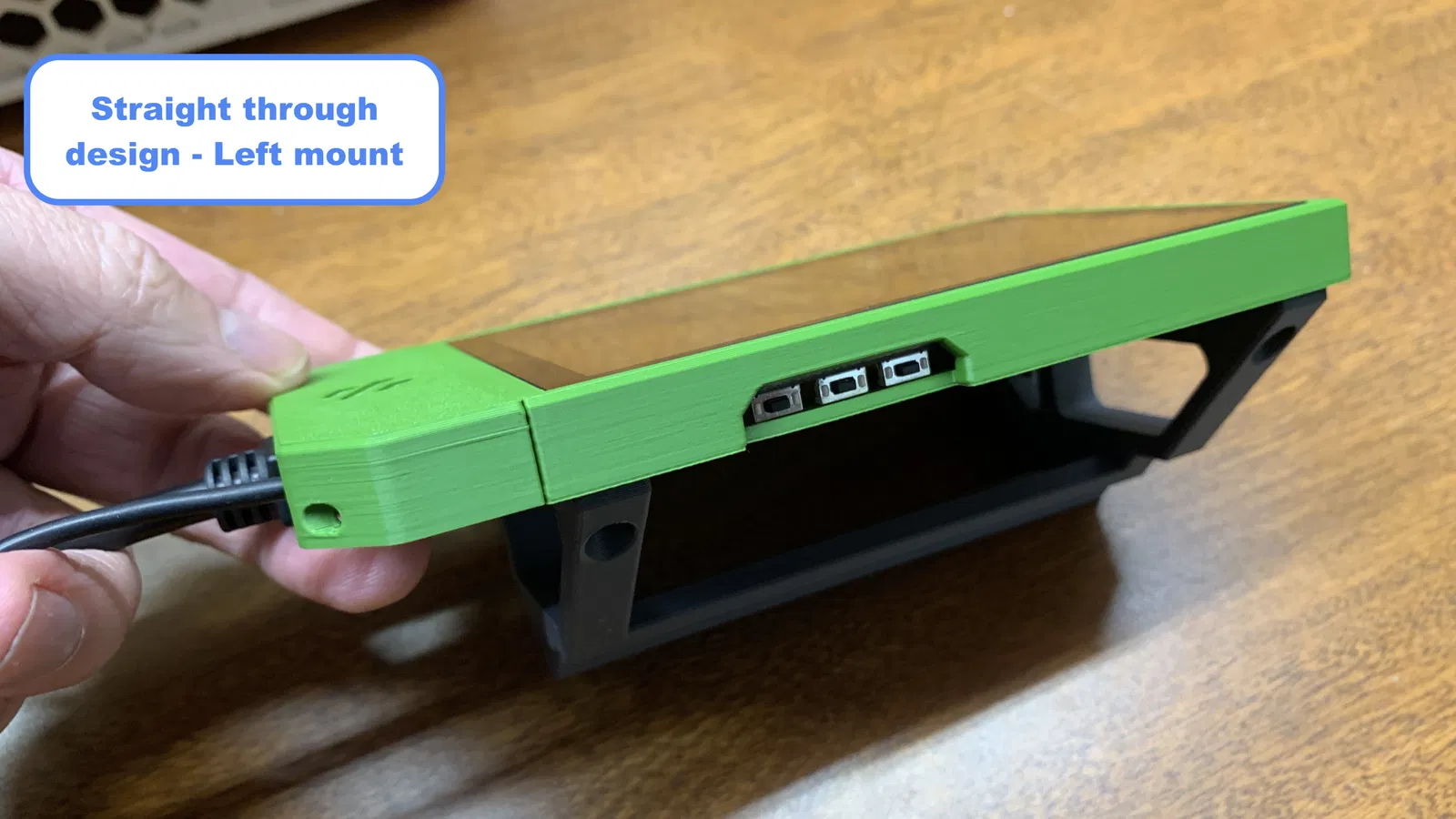

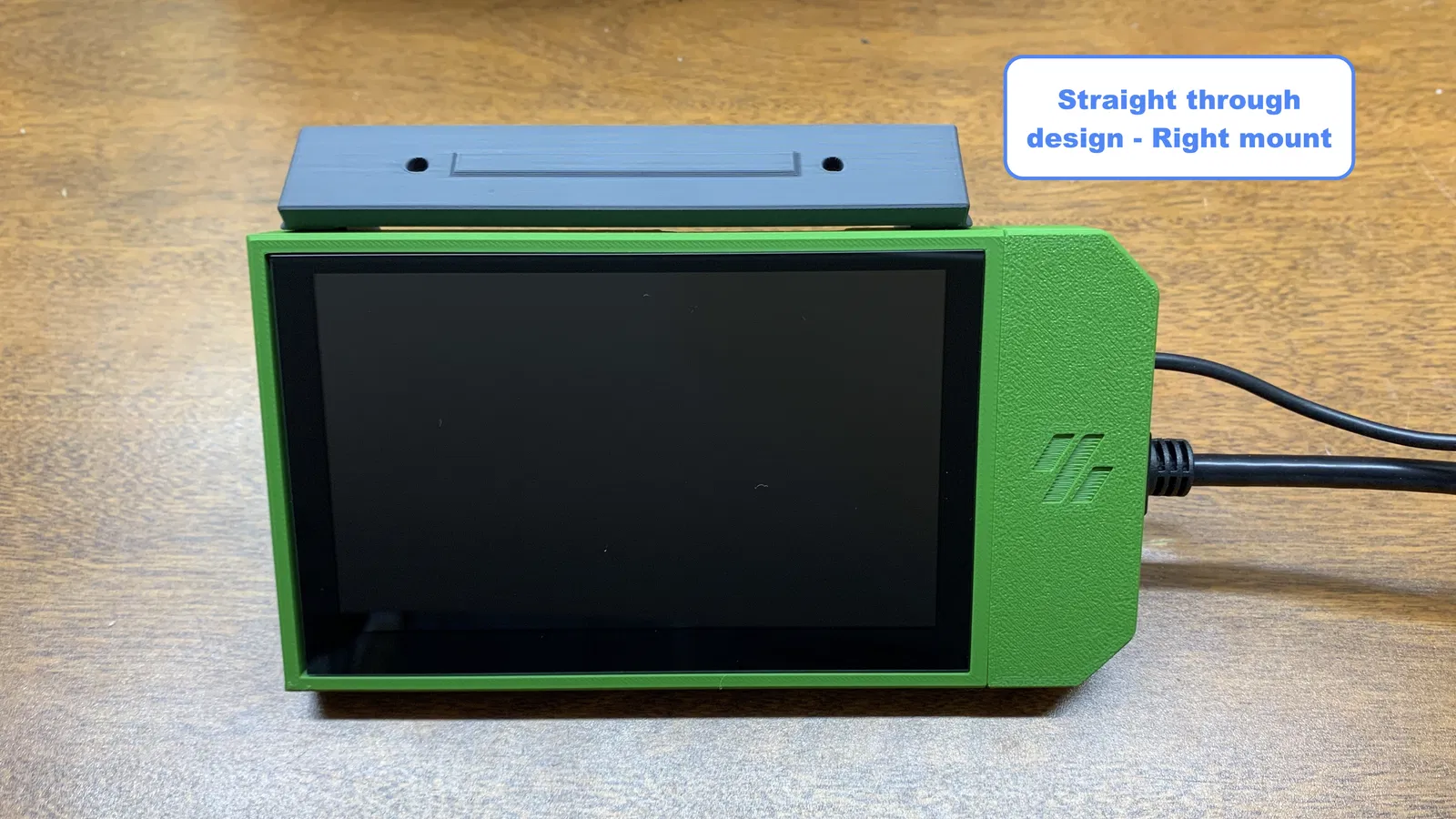

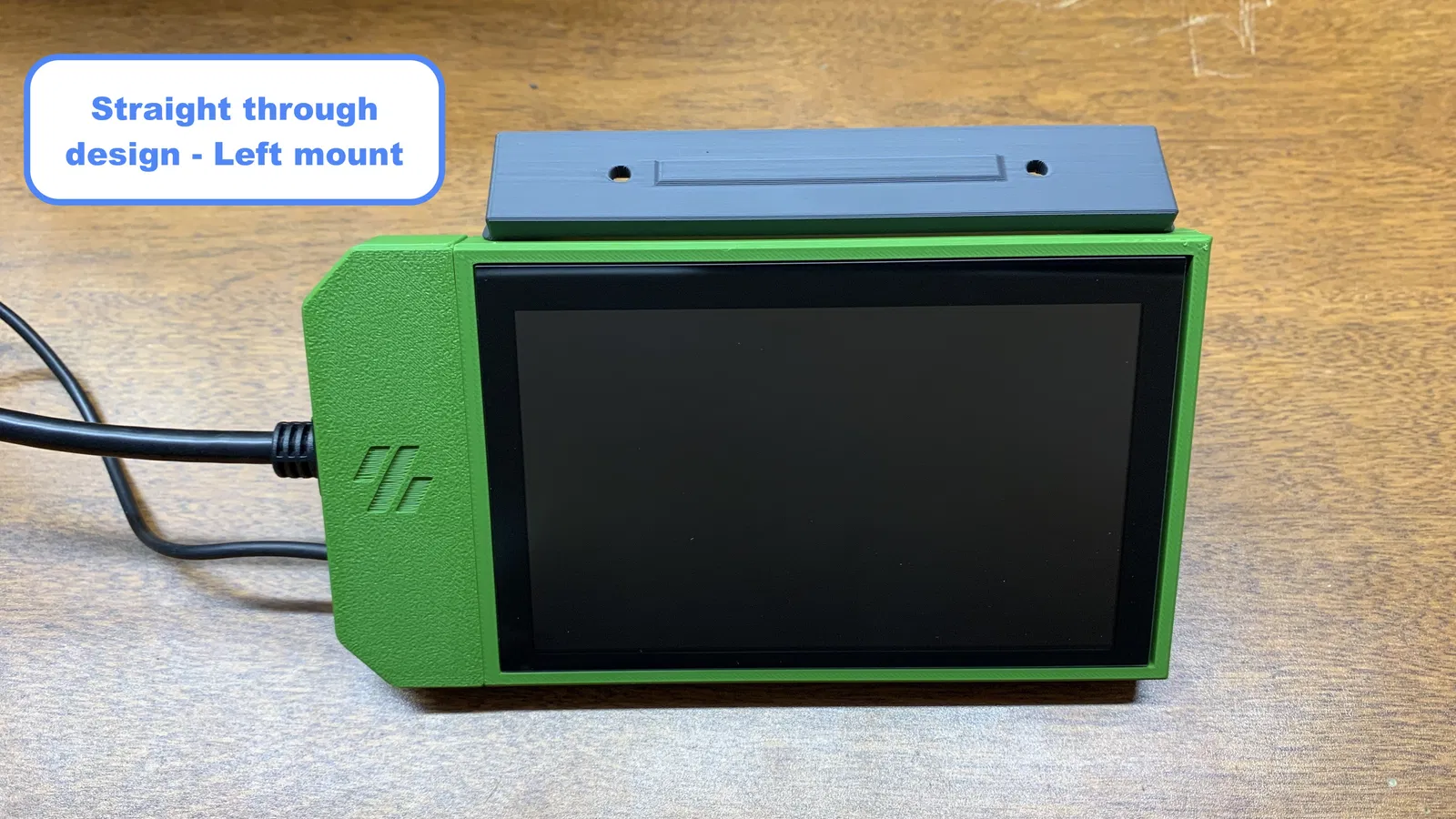

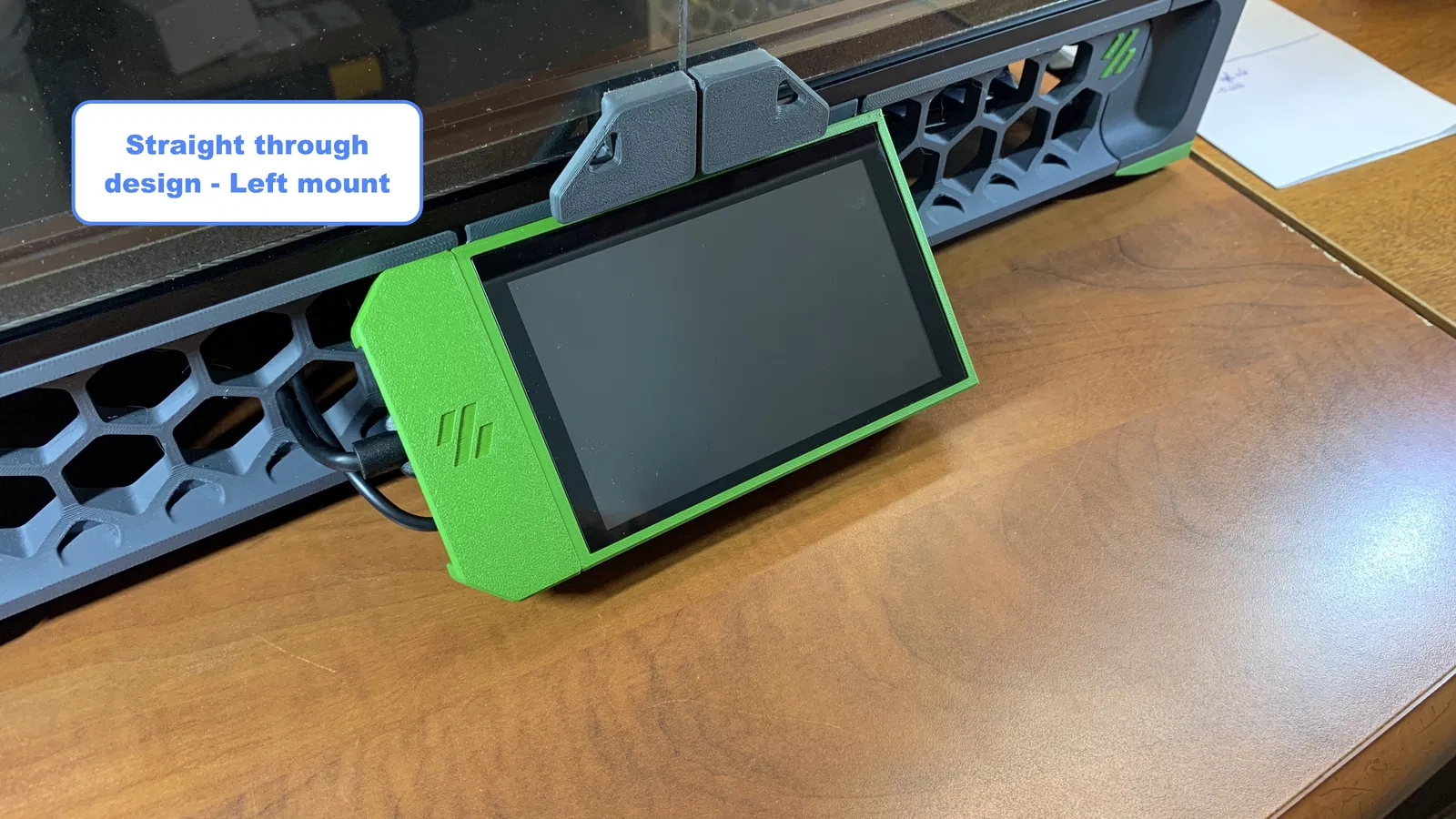

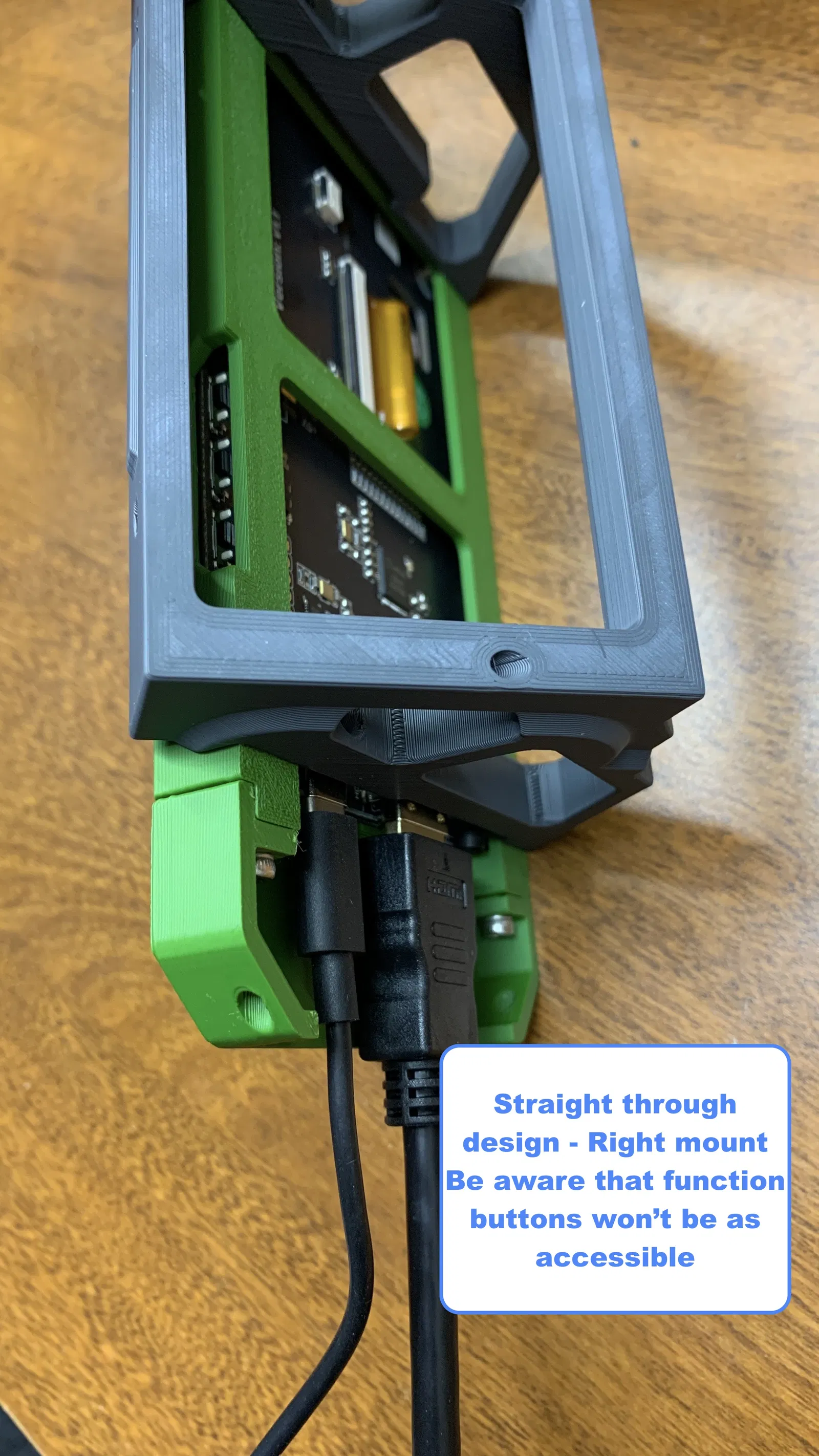

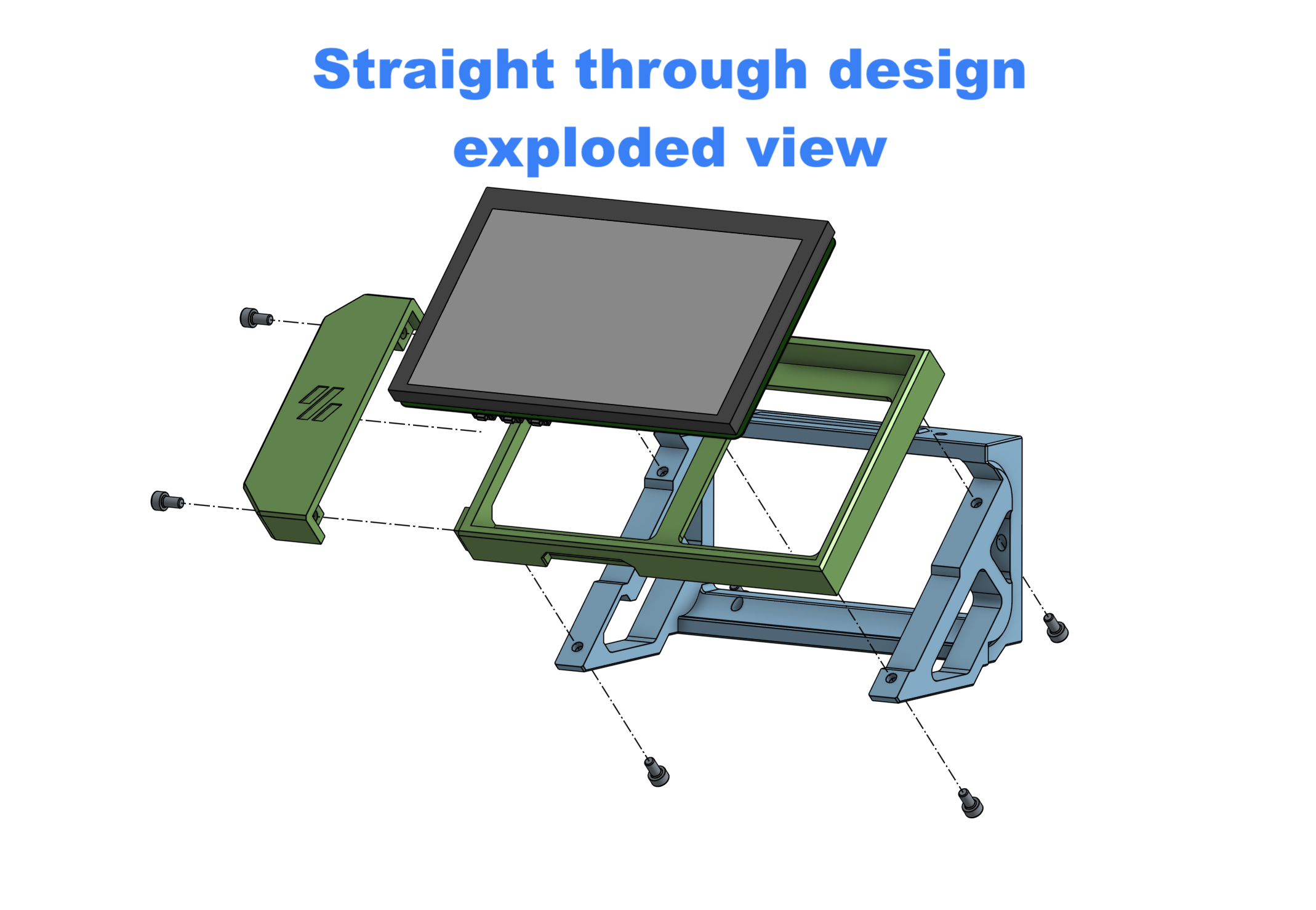

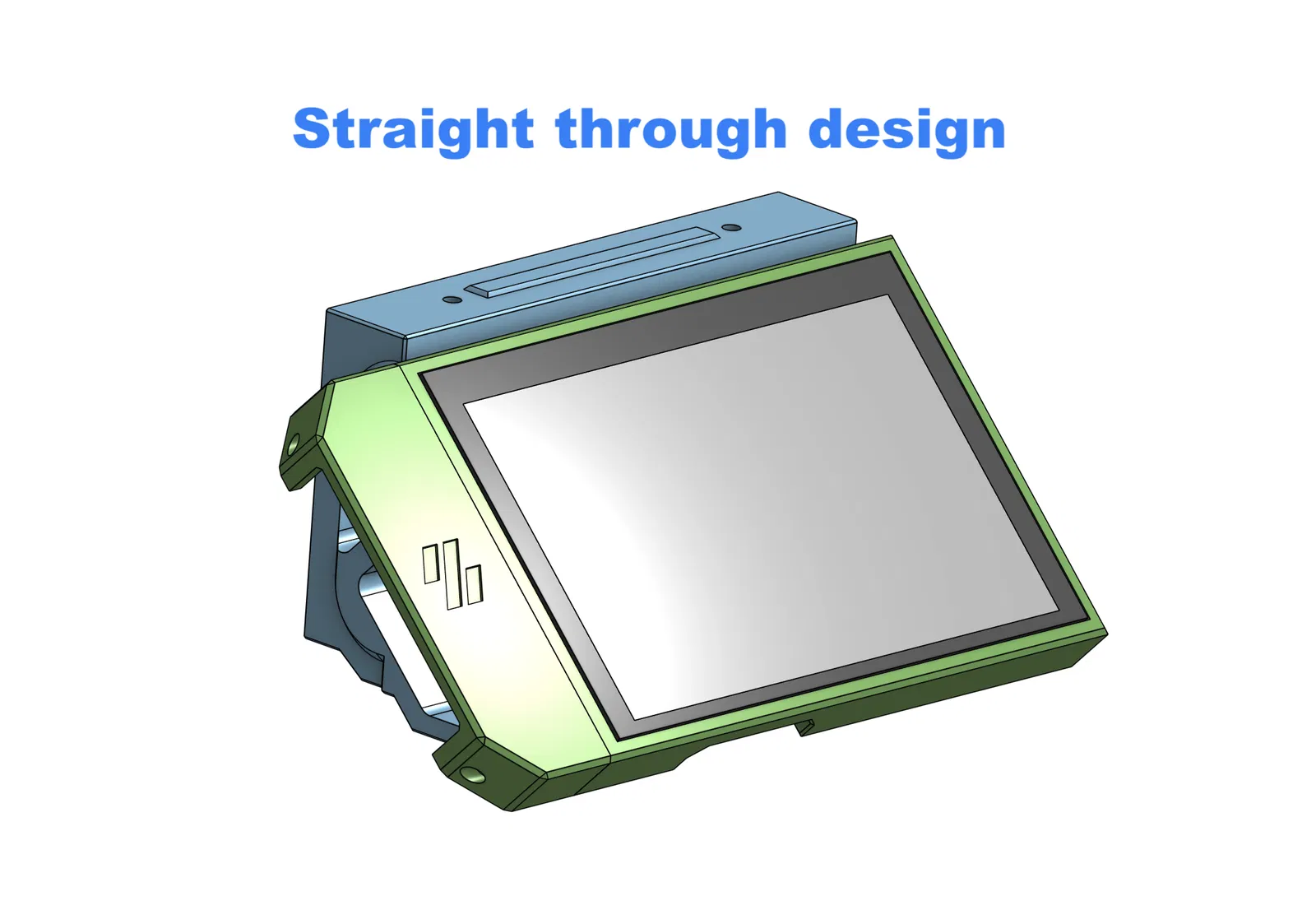

• Cung cấp một tùy chọn khác chỉ sử dụng cáp đi kèm. Nhưng vẫn trông rất đẹp. Tùy chọn này có thể gắn bên trái hoặc bên phải. Tùy bạn chọn

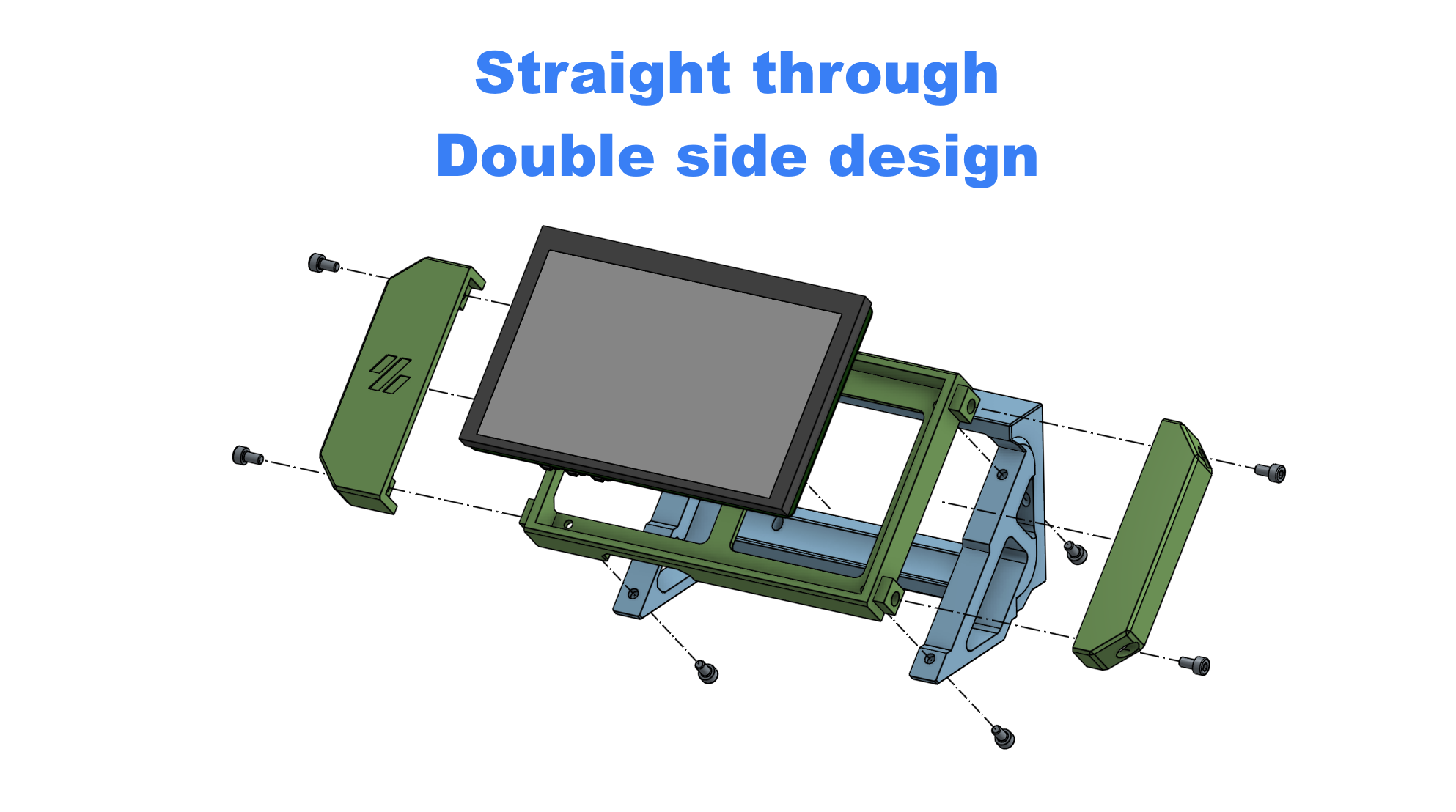

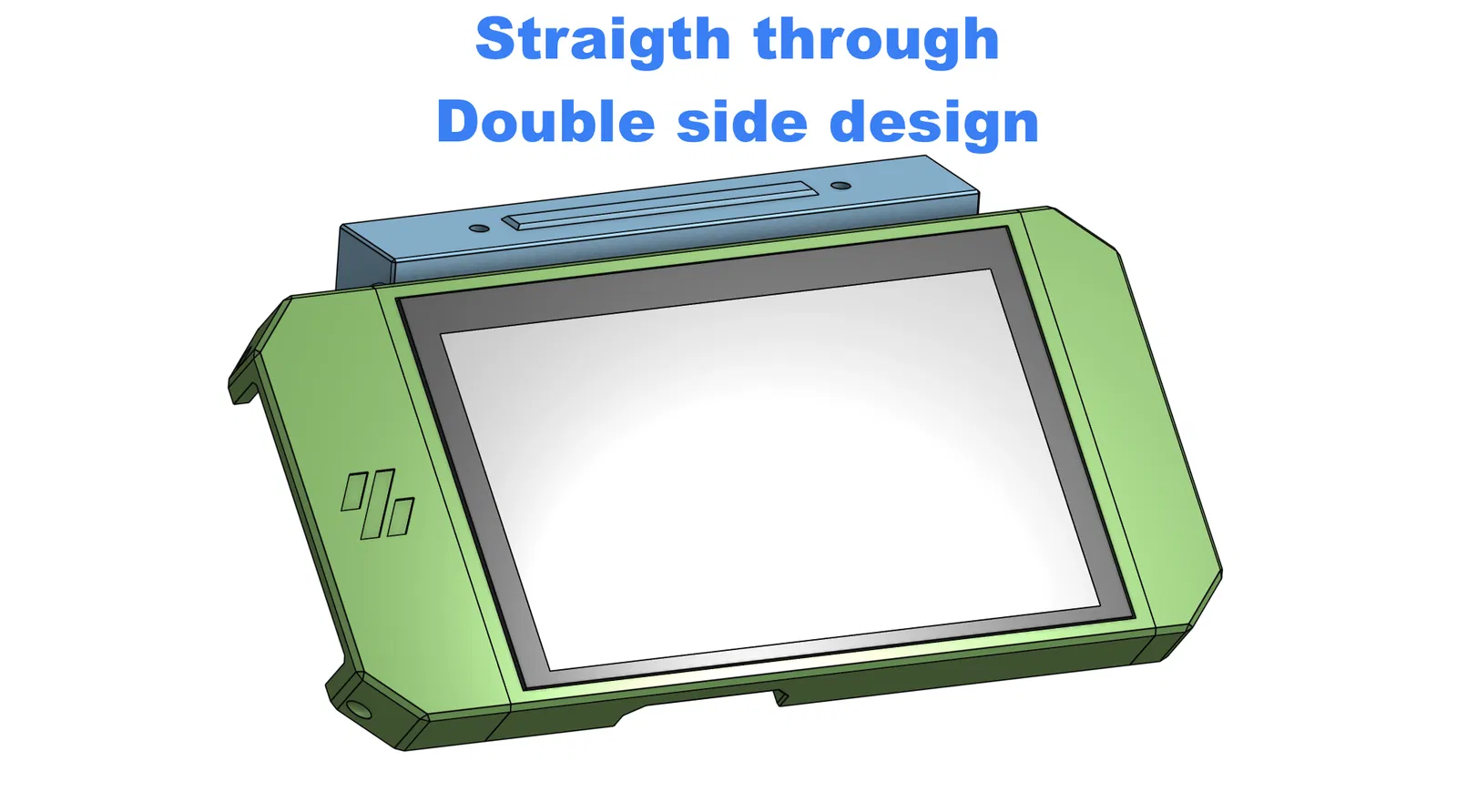

• Cung cấp cả thiết kế một mặt cũng như hai mặt (đối xứng)

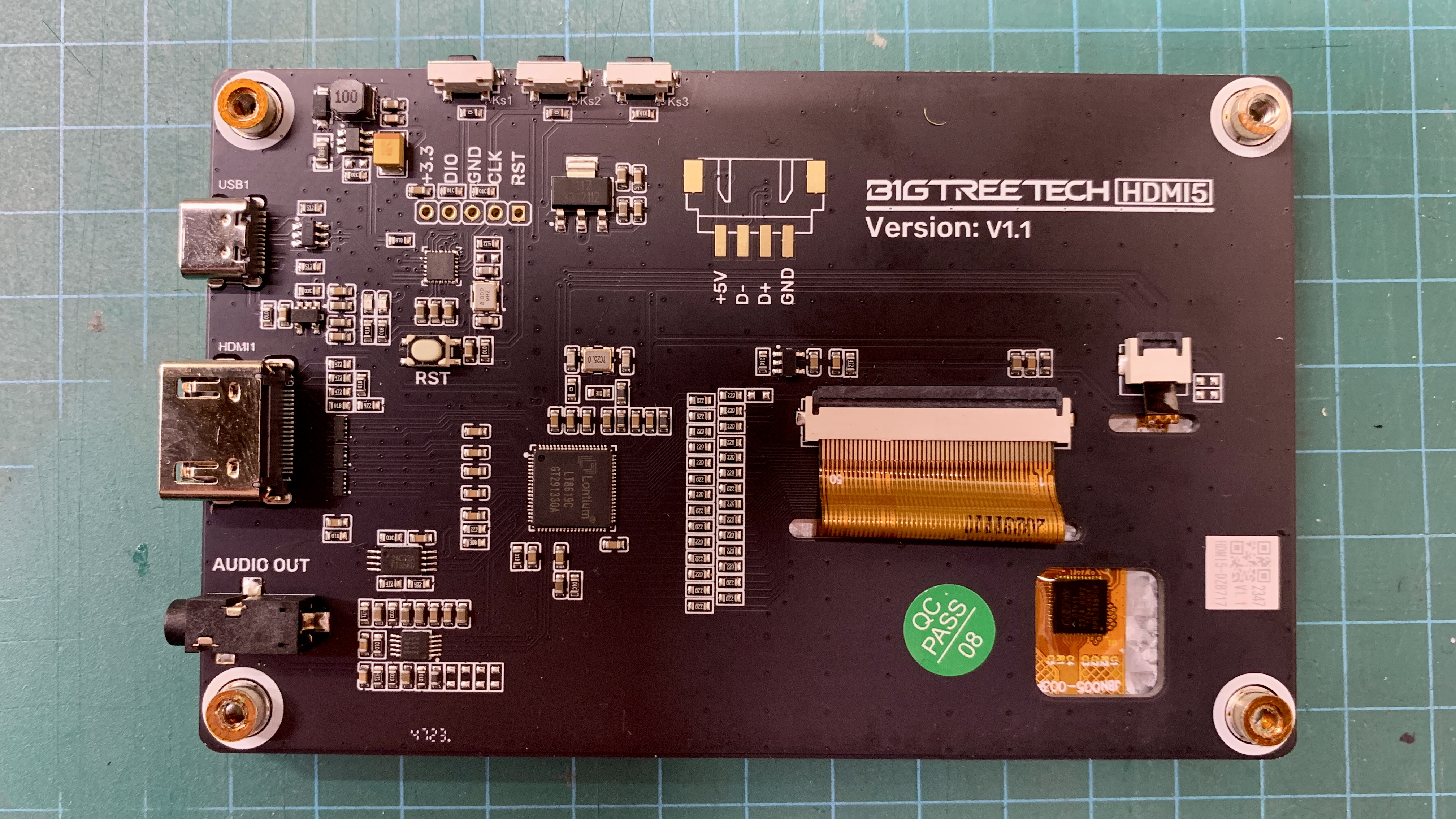

• Tương thích với HDMI5 Phiên bản 1.1

Lưu ý khi in

• Tất cả STL đã được định hướng đúng
• Không cần support
• In theo thông số Voron đã chỉ định (layer 0.2, width 0.4, 40% infill)

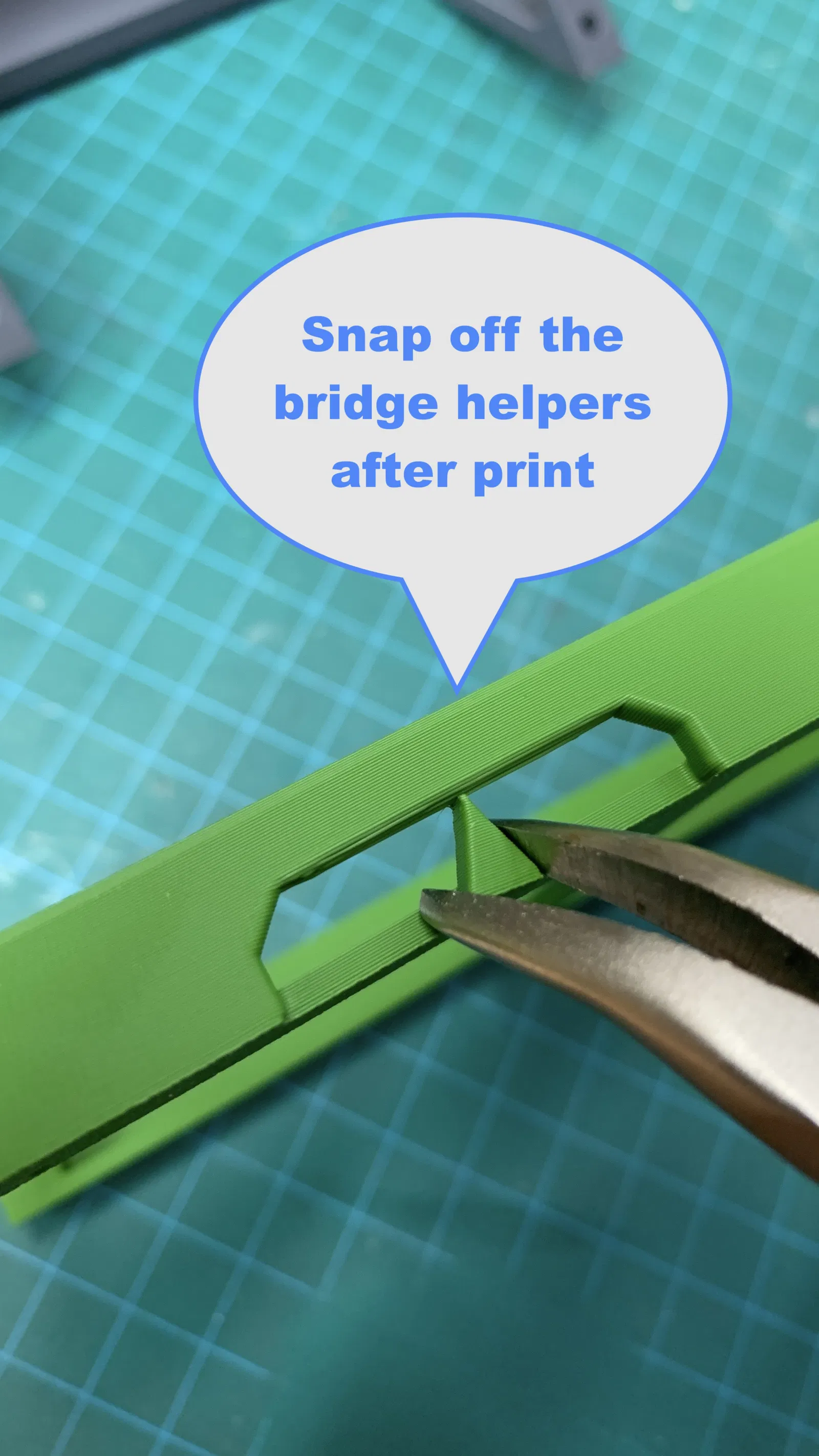

• Hãy bẻ các cầu nối hỗ trợ trên khung đế trước khi lắp ráp

BOM

• 6x M3x8 SHCS (8x cho thiết kế hai mặt)
• 2x M3 Heatset inserts (4x cho thiết kế hai mặt)
• 2x M3 T-nuts (để gắn vào thanh nhôm 2020)
• Các bộ phận in (Giá đỡ, khung và bộ bảo vệ cáp tùy chọn của bạn)
• [Tùy chọn] Nếu bạn chọn sử dụng bộ chuyển đổi góc 180 độ:
  • Bộ chuyển đổi HDMI góc 180 độ
  • Bộ chuyển đổi USB-C góc 180 độ
  • In bộ bảo vệ cáp này thay thế: BTT HDMI5 Cable protector-180 deg.stl

Liên kết

Bộ chuyển đổi góc 180 độ tôi đã sử dụng:

HDMI (https://www.amazon.ca/dp/B0C7KQ1934?th=1)
USB-C (https://www.amazon.ca/dp/B0BLMTGX8H?psc=1)

---

Cập nhật [2024-06-02]

• Đã thêm thiết kế hai mặt (đối xứng)
• Đã thêm bộ bảo vệ cáp trơn bên cạnh bộ có Logo Voron
• Giờ đây bạn có thể chọn thiết kế một mặt hoặc hai mặt và sử dụng bất kỳ bộ bảo vệ cáp nào ở mỗi bên
