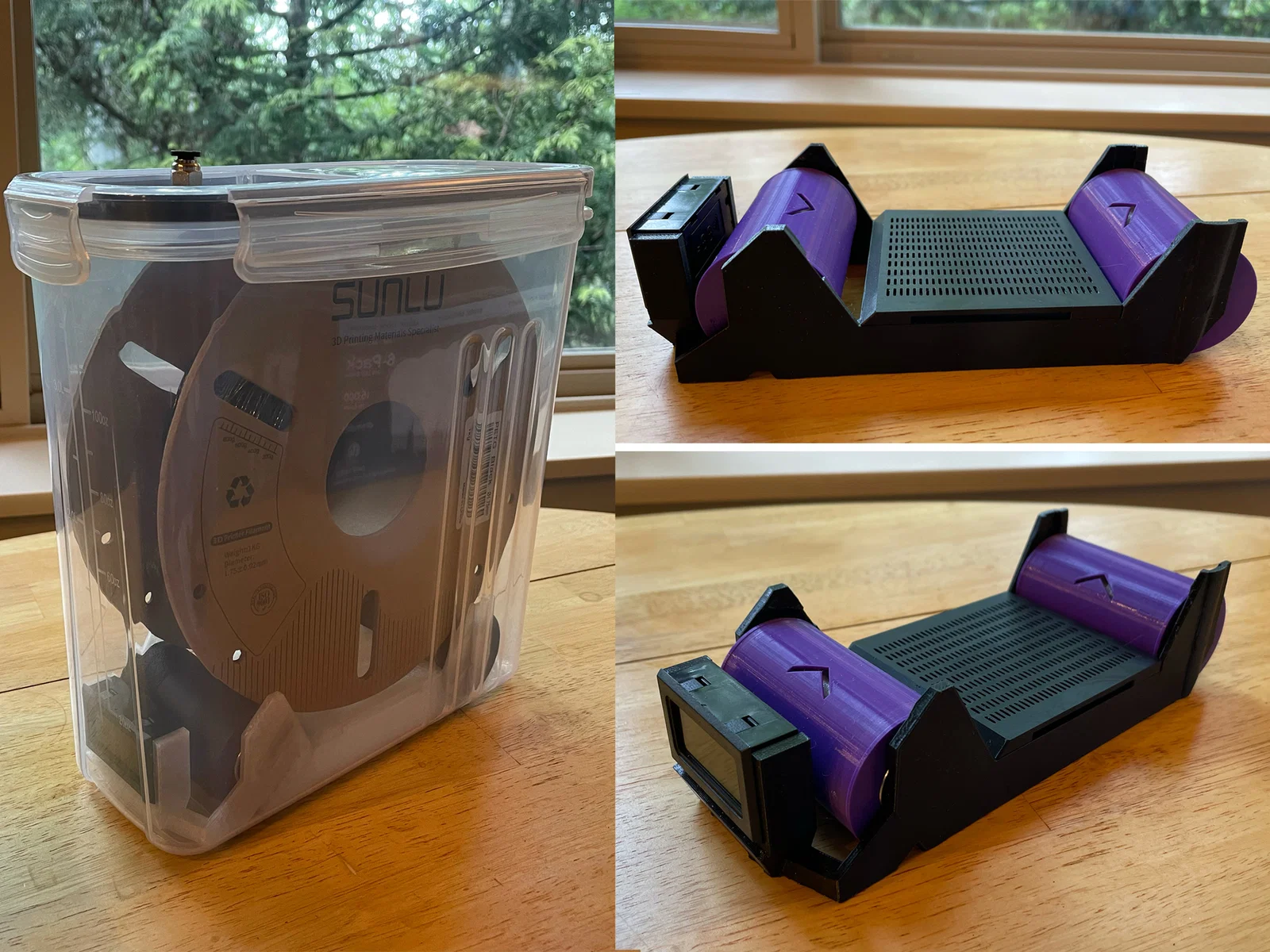

Hộp Drybox Đựng Nhựa In Tự Thu Hồi (Auto-Rewind Cereal Drybox)

Hộp Drybox đựng nhựa in tự thu hồi (Auto-Rewind)

Các loại hộp đựng ngũ cốc làm drybox là giải pháp cực kỳ tinh tế để bảo quản nhựa in. Cơ chế tự thu hồi (auto-rewind) giúp ngăn chặn tình trạng rối nhựa và loại bỏ nhu cầu dùng thêm bộ đệm filament. Tại sao không kết hợp cả hai? Vấn đề chỉ là không gian thôi.

Auto-Rewind Spool Holder for RepRack của @Jerrari là minh chứng cho hệ thống tự thu hồi với các cuộn lò xo nằm gọn bên trong trục lăn, giúp thiết kế trở nên rất nhỏ gọn. Nếu chúng ta thu ngắn các trục lăn này lại, chúng sẽ vừa khít vào hộp đựng ngũ cốc mà vẫn giữ được lực thu hồi ổn định, đồng thời tận dụng cách đặt nắp ở phía trên rất tiện lợi.

Tính năng

• Trục lăn tự thu hồi (Auto-rewinding rollers)
• Hộp đựng hạt hút ẩm với nắp đậy gài
• Ngăn chứa ẩm kế (dạng hình chữ nhật)

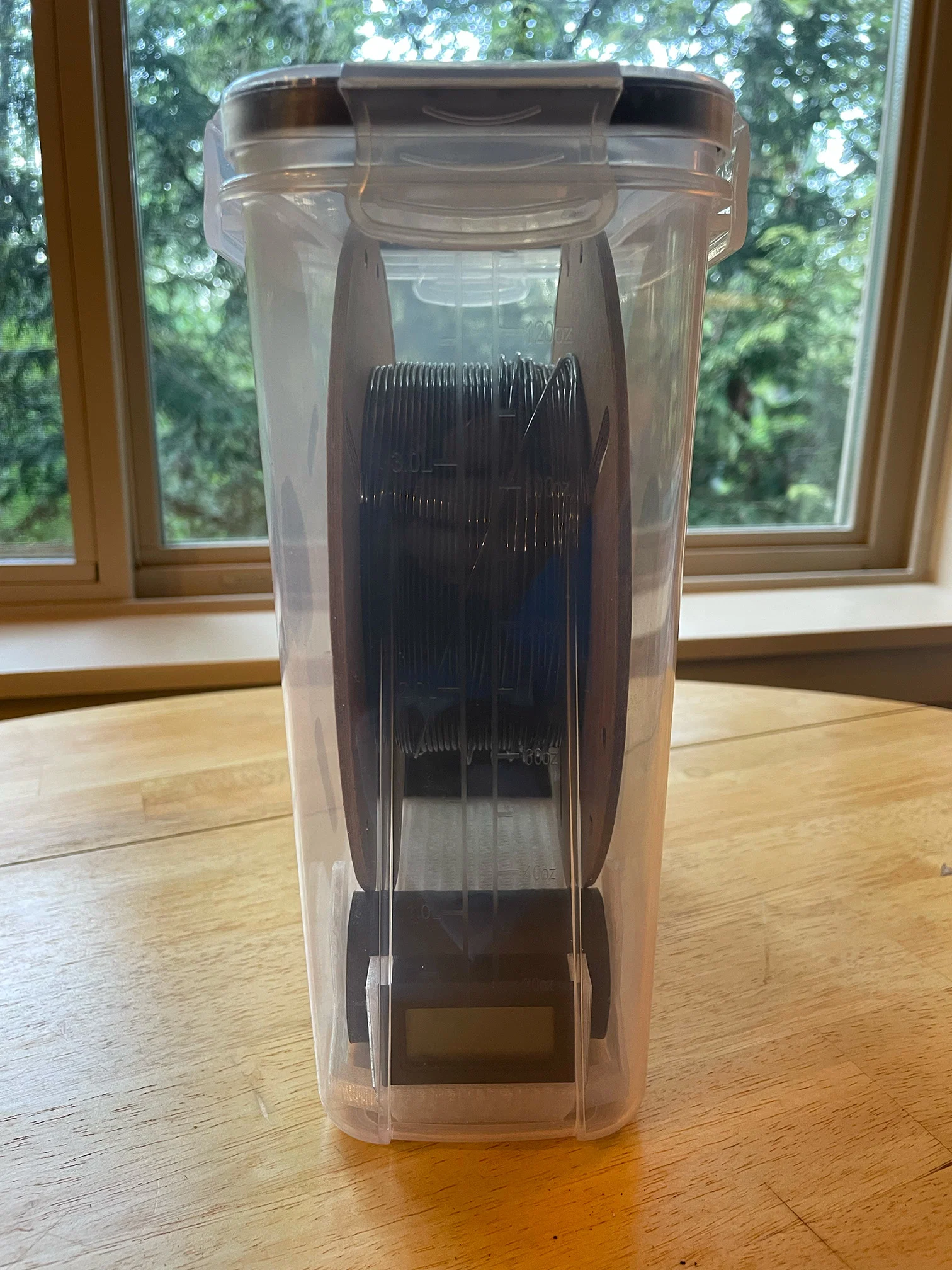

• Thiết kế nắp nằm trên

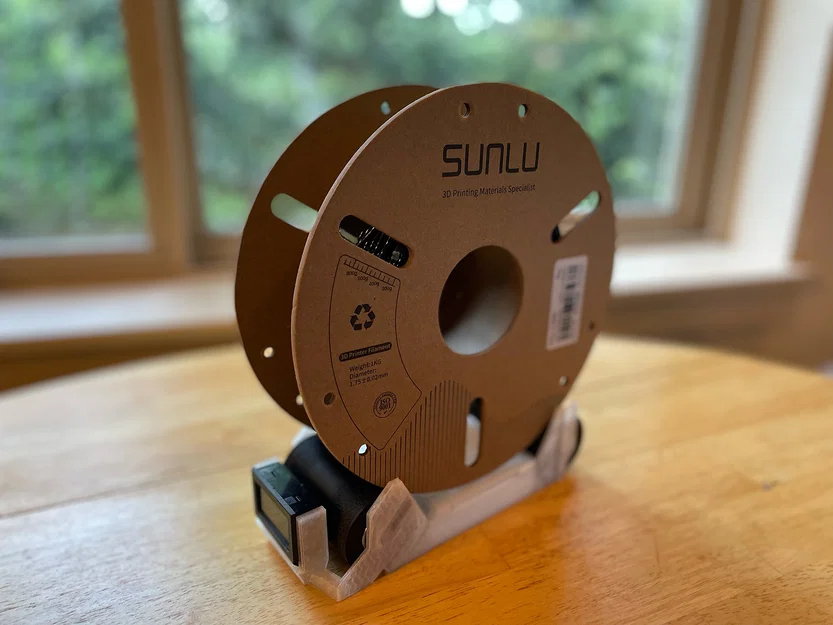

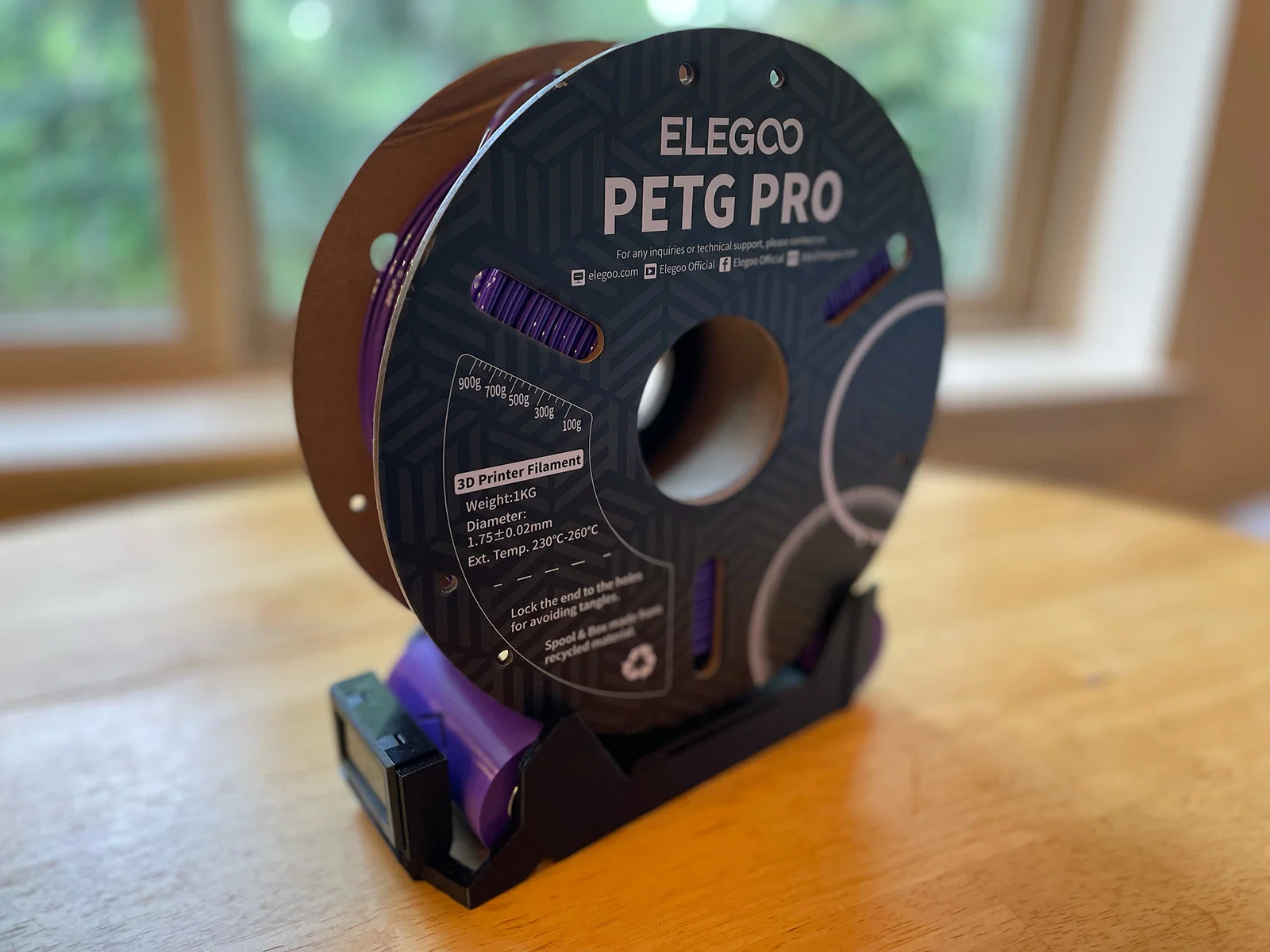

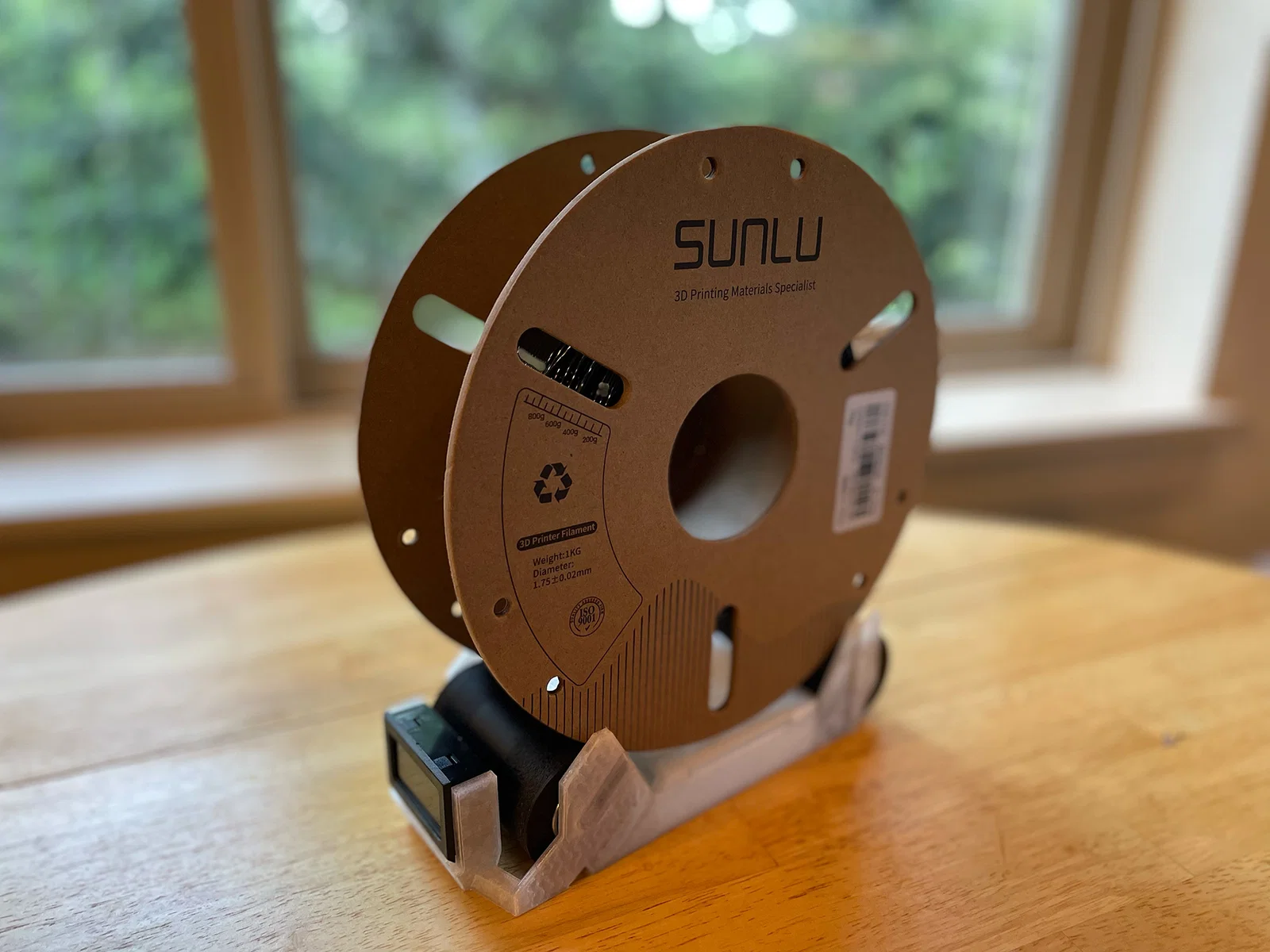

• Chứa vừa cuộn nhựa có đường kính lên tới 200mm và bề rộng 65mm (đã thử nghiệm thành công với cuộn 1kg của các hãng Bambu Lab, Elegoo, Sunlu, AnyCubic và các thương hiệu phổ thông)
• Có tùy chọn không cần khoan lỗ (in nắp thay thế và bắt vít đầu nối PC4 vào).

Những thứ cần chuẩn bị

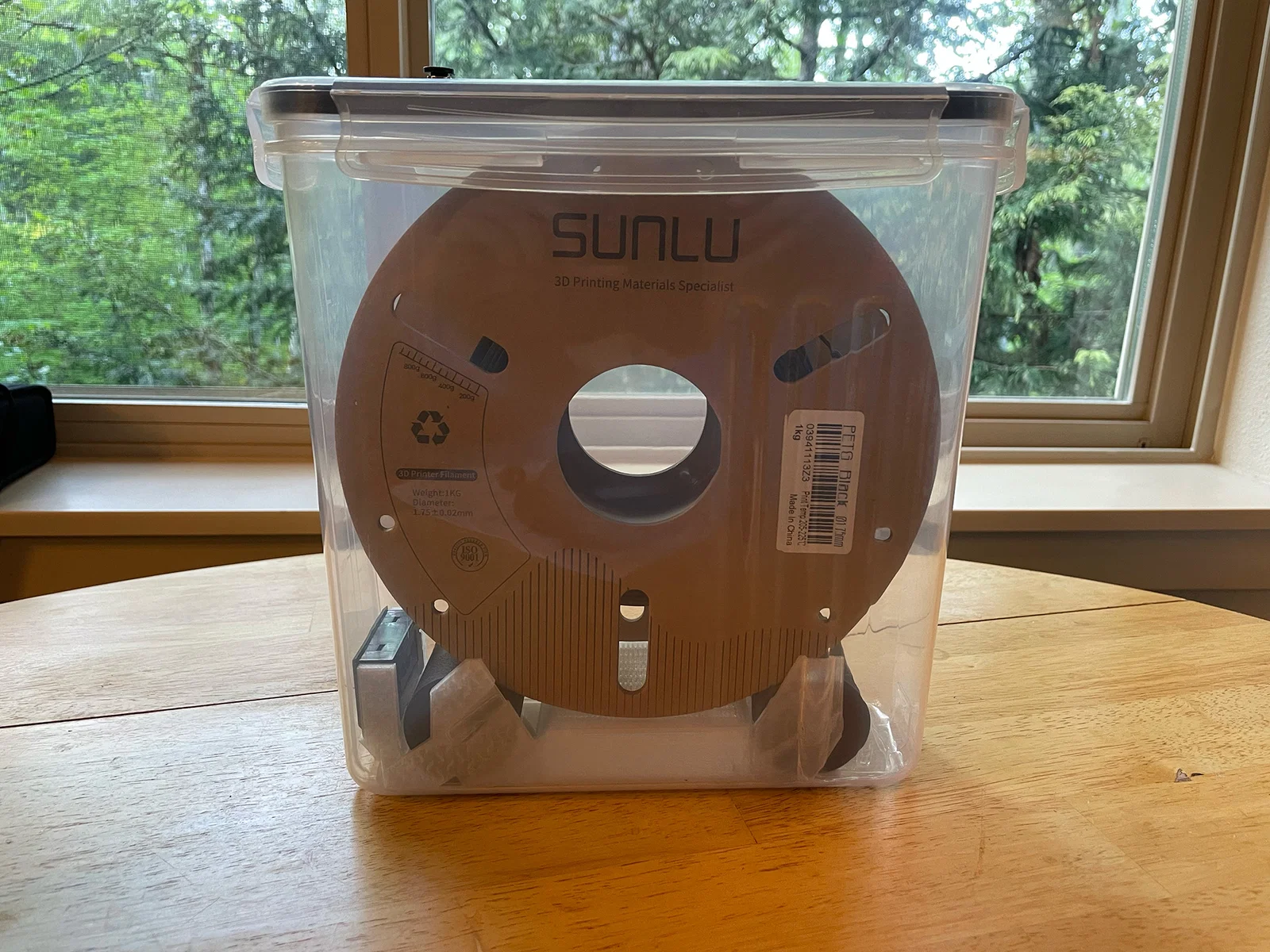

• 1 - Hộp đựng ngũ cốc - Một loại khuôn mẫu cụ thể, thường được bán dưới các nhãn hiệu như Wildone hoặc Skroam. Loại này có ba đường rãnh dọc trông như thế này:

• 4x Vòng bi 608-2RS (2 cái mỗi trục): (AliExpress, Amazon)
• 1x Đầu nối PC4-M10 hoặc PC4-M6: Nhựa in sẽ đi qua đầu nối này. Bạn có thể khoan lỗ trên hộp hoặc in nắp thay thế để vặn đầu nối vào. (AliExpress, Amazon / Amazon)
• Hạt hút ẩm (Desiccant Beads): (Amazon)
• (Tùy chọn) Ẩm kế: (Amazon)

Lắp ráp

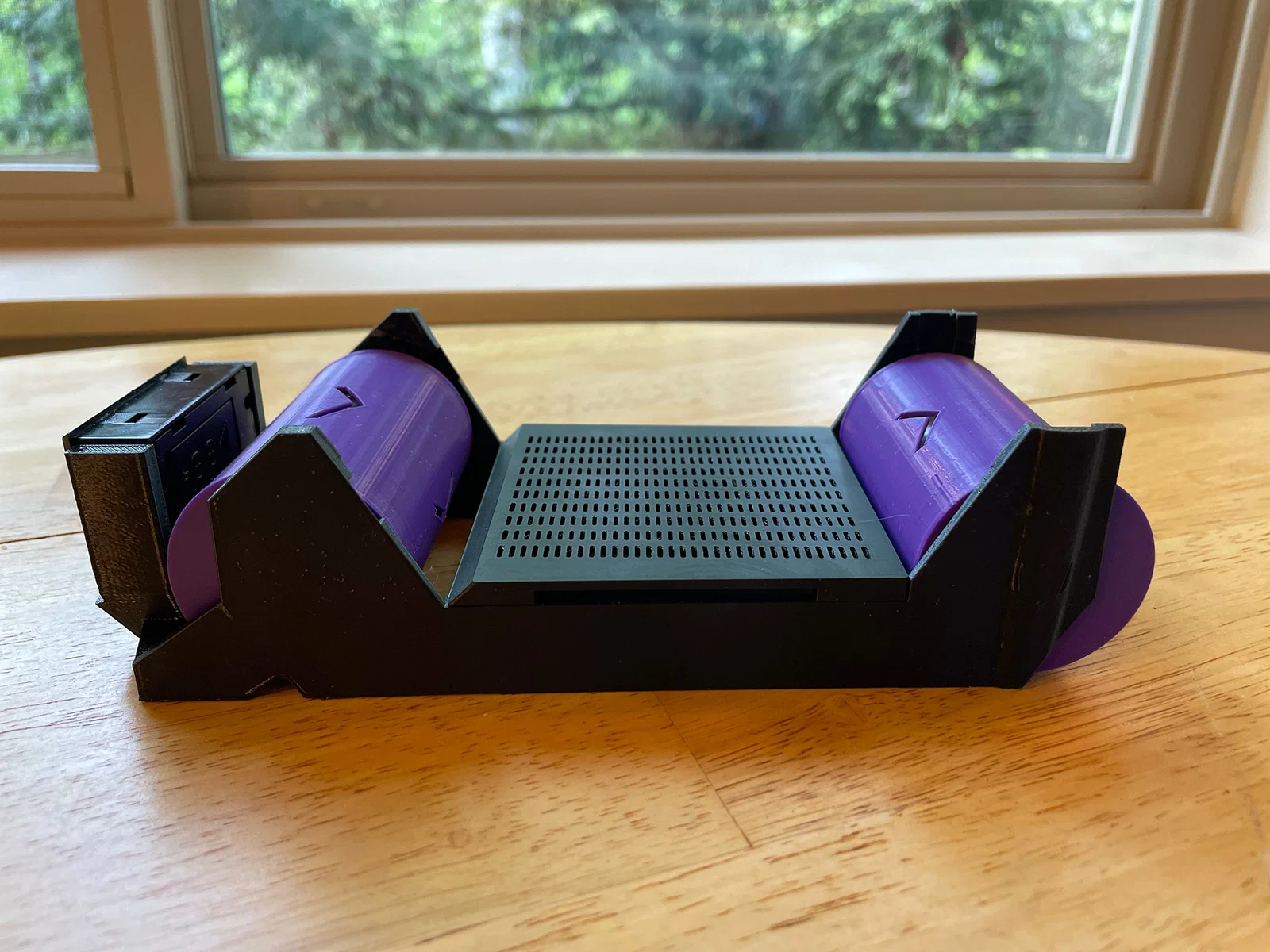

Vì hộp đựng có độ vát, nên mình cung cấp hai trục lăn với kích thước khác nhau - một cái ngắn và một cái dài. Bạn hãy in mỗi loại một cái nhé.

Hãy xem video hướng dẫn chill chill của Jerrari tại đây, bỏ qua phần lắp khung là được. Trang mô hình gốc cũng cung cấp đầy đủ hướng dẫn và thông tin chi tiết.

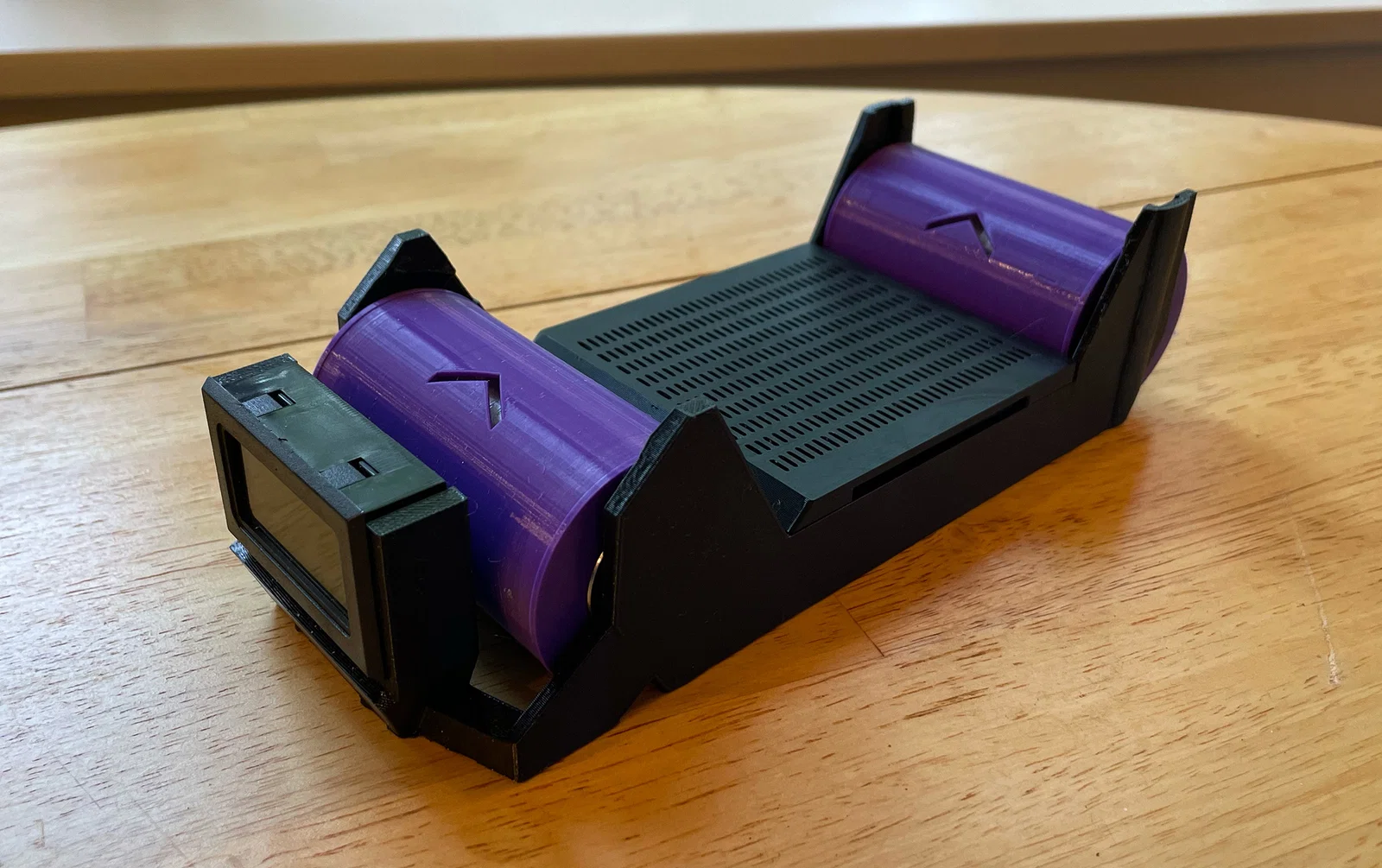

Khung chính nên đặt vào trong hộp sao cho ẩm kế hướng về phía đầu rộng nhất. Một thanh dẫn hướng dọc sẽ giúp trục lăn ngắn nằm gọn giữa hai rãnh kẹp ngoài cùng. Cả hai trục lăn đều phải quay trơn tru.

Clutch 22 (Bộ ly hợp)

Jerrari có thêm tùy chọn bộ ly hợp (clutch) cho bánh răng cuối cùng của lò xo. Nếu dùng bánh răng thông thường, các trục lăn sẽ ngừng quay khi đã cuộn hết cỡ, lúc này cuộn nhựa sẽ trượt trên chúng. Với phiên bản ly hợp, các lò xo sẽ bung ra khi đạt đến ngưỡng lực căng nhất định, cho phép trục lăn quay liên tục. Cả hai phiên bản bánh răng đều có sẵn trong file mô hình.

Mình thích dùng bánh răng thông thường hơn. Bộ ly hợp đôi khi không nhận đủ lực căng để bung ra, và nếu có thì lại khá ồn. Trải nghiệm của bạn có thể khác tùy thuộc vào vật liệu, trọng lượng cuộn nhựa, chất liệu trục lăn và hướng rút dây. Jerrari khuyến khích sử dụng thêm Plasti Dip lên vỏ trục lăn để tăng độ bám.

(Trái: bánh răng cuối bình thường - Phải: bánh răng cuối dùng ly hợp với insert)

Cảm ơn

Cảm ơn Jerrari rất nhiều vì thiết kế trục lăn tự thu hồi tuyệt vời này.

Nhật ký cập nhật

v1.1 - 1/5/2025

• Cập nhật mô hình phần thân: Đã loại bỏ các thanh dẫn hướng nằm ngang phía trên trục lăn nhỏ (những chỗ gờ nhỏ cạnh lối vào trục). Chúng gây trở ngại nhiều hơn là có lợi cho các cuộn nhựa lõi giấy ở mức giới hạn chiều rộng 65mm.
