Bộ Giữ Spool Tự Cuốn Lại (Auto-Rewind) cho RepRack

⚠ Ghi chú từ Designer

Mẫu này ban đầu được tạo cho Prusa MMU2 để tạo lực căng nhẹ cho filament và giảm độ chùng mà không cần buffer. Hiện vẫn hoạt động đúng như mục đích ban đầu, nhưng giờ trong cộng đồng đã có vài thiết kế khác cho hiệu năng tốt hơn nếu bạn cần lực căng mạnh hơn hoặc thu dây nhanh hơn.

Nó cũng dùng rất ổn như con lăn spool đơn giản trên RepRack — chỉ cần bỏ phần lò xo (internal coils) bên trong, là bạn có một cách giữ spool và cấp filament mượt, dễ dàng trực tiếp từ rack.

CẬP NHẬT:

11/25/2023 RECOIL MẠNH HƠN!

• Đã thêm hệ thống clutch! Mình đã thiết kế và test để cải thiện hiệu năng dựa trên phản hồi người dùng, và rất vui vì cuối cùng cũng ra mắt hệ clutch thay cho bánh răng cuối. Nghĩa là nếu bạn đã in Auto-Rewinder rồi thì chỉ cần thay đúng 1 chi tiết để nâng cấp.
• Hết trượt! Thiết kế cũ dựa vào việc trượt trên con lăn khi lực căng đã lên, nhưng với hệ clutch mới thì không còn cần vậy nữa. Vậy làm sao giảm trượt? Dùng xịt phủ cao su: Spray on rubber coating!. Và nếu bạn đã in Auto-Rewinder rồi thì chỉ cần xịt lên các con lăn hiện có.
• Bôi trơn Bearings - Lúc đầu làm dự án này mình đã bỏ sót việc vệ sinh và bôi trơn lại bearings có thể cải thiện đáng kể. Việc này rất dễ, mình sẽ đưa vào hướng dẫn bên dưới.

Auto-Rewind Spool Holder for RepRack (Hoặc để bàn)

Mình muốn tìm một cách thật nhanh và thật dễ để thay filament trên RepRack; cuối cùng thì làm tới làm lui rồi tự thiết kế luôn. Auto-Rewind Spool Holder cho Repkord's RepRack tạo một chút lực căng cho filament khi cấp vào máy in, giúp giảm độ chùng khi retract, đặc biệt hữu ích với các cơ chế in multi-material như Prusa MMU.

Được giới thiệu trên kênh The Next Layer Youtube channel, Jonathan chia sẻ góc nhìn của anh ấy về auto-rewinder khi build bản phóng to cho dự án multi material Enraged Rabbit (tương tự MMU3).
Bạn cũng có thể theo dõi Printables của Jonathan tại ĐÂY

PHẦN CỨNG (HARDWARE)

• 8 - vít M3x8
• 8 - ê-cu M3
• 4 - 608 Bearings
• Rubber Coating Spray (MỚI)
• (Tuỳ chọn) Bearing Lubricant (hoặc loại nào có độ nhớt cao)

VIDEO HƯỚNG DẪN

Đọc phần hướng dẫn bên dưới video để xem các cập nhật mới nhất, bao gồm clutch bản cập nhật

INSTRUCTIONS (Cập nhật 11/25/2023)

• Auto-Rewinder gồm 3 phần chính: 1 khung (frame) và 2 ống auto-rewinding.

• Bắt đầu với việc lắp khung. Tổng cộng có 8 vị trí để ép ê-cu M3 vào. Cách dễ nhất là luồn một con vít từ phía đối diện của lỗ, vặn vào ê-cu M3 để kéo ê-cu vào đúng vị trí, rồi tháo vít ra. Lặp lại 8 lần cho mỗi lỗ.

• Bắt khung lại bằng vít M3 x 8: bắt trước thanh lớn cho nửa dưới và hai thanh nhỏ cho hai đầu. Không cần lo chiều vì khung đối xứng, nhưng đầu nào bạn chọn làm mặt trước thì hãy để thanh có rãnh dẫn filament hướng ra ngoài.

• (CẬP NHẬT 11/25/2023) Xịt rubberized coating lên các cylinder. Chuẩn bị bằng cách dán che (masking tape): dán hai đầu và dán thêm các miếng ở phía trong phía sau dấu mũi tên. Xịt 3 đến 4 lớp mỏng, đều (đợi khô giữa các lớp).

• (CẬP NHẬT 11/25/2023) Lò xo có bánh răng (geared coil, minh hoạ màu đen bên dưới) giờ được thay bằng clutch.

• Với clutch, mình cần bẻ các tay (arms) cho rời ra: chỉ cần ấn lực đẩy các tay ra ngoài cho tới khi cảm giác chúng “bật” ra.

• Lắp slip coil (Vàng) vào thân geared clutch (Xanh lá)

• Tiếp theo, bắt đầu lắp phần ruột (internals) cho một auto-rewind cylinder.

Bạn sẽ thấy đa số chi tiết khớp với nhau như kiểu mảnh ghép, hãy ép chúng khớp trước. Khi lắp xong, một phía sẽ là đầu geared clutch, phía còn lại sẽ có một chi tiết dạng cuộn với rãnh nửa hình tròn ở mặt trong khác với các chi tiết còn lại.
Ghi chú: nếu các chi tiết này không bám chặt với nhau cũng không sao; khi lắp vào cylinder thì chúng sẽ được giữ cố định.

• (Tuỳ chọn) Đa số bearings khi mua về có sẵn mỡ bôi trơn; bạn có thể tăng đáng kể độ trơn khi quay bằng cách vệ sinh và bôi trơn lại. Đầu tiên cạy mở một bên nắp bearing bằng vật dẹt. Ngâm trong cồn khoảng 1 tiếng. Lấy ra và để khô hoàn toàn. Bôi trơn lại; mình dùng Super Lube oil và thấy rất ổn.

• Chuẩn bị vỏ cylinder bằng cách ép bearings vào mỗi đầu. Khi phần internals auto-rewind đã xếp theo chiều dọc với chi tiết bánh răng nằm phía trên, trượt vỏ cylinder lớn phủ lên phần internals. Lật cẩn thận cylinder để đầu hở hướng lên trên. Để phần internals vào khít hoàn toàn, có thể bạn cần lắc nhẹ và gõ nhẹ các chi tiết cho tới khi phần geared rơi đúng vào vị trí.

• Vặn nắp (cap) vào vỏ cylinder ở đầu hở.

• Giờ lấy một thanh (bar) và luồn qua các lỗ bearing của cylinder. Có thể bạn phải xoay thanh cho tới khi nó đi xuyên qua được chi tiết bên trong có rãnh nửa hình tròn.

• Lắp auto-rewind cylinder thứ hai y hệt như vậy.

• Trượt hai auto-rewind cylinders vào đúng vị trí ở hai đầu khung: để tab trên ngàm (bay) hướng lên trên và để các mũi tên trên cylinder chỉ về phía sau khung (phía sẽ áp vào tường).

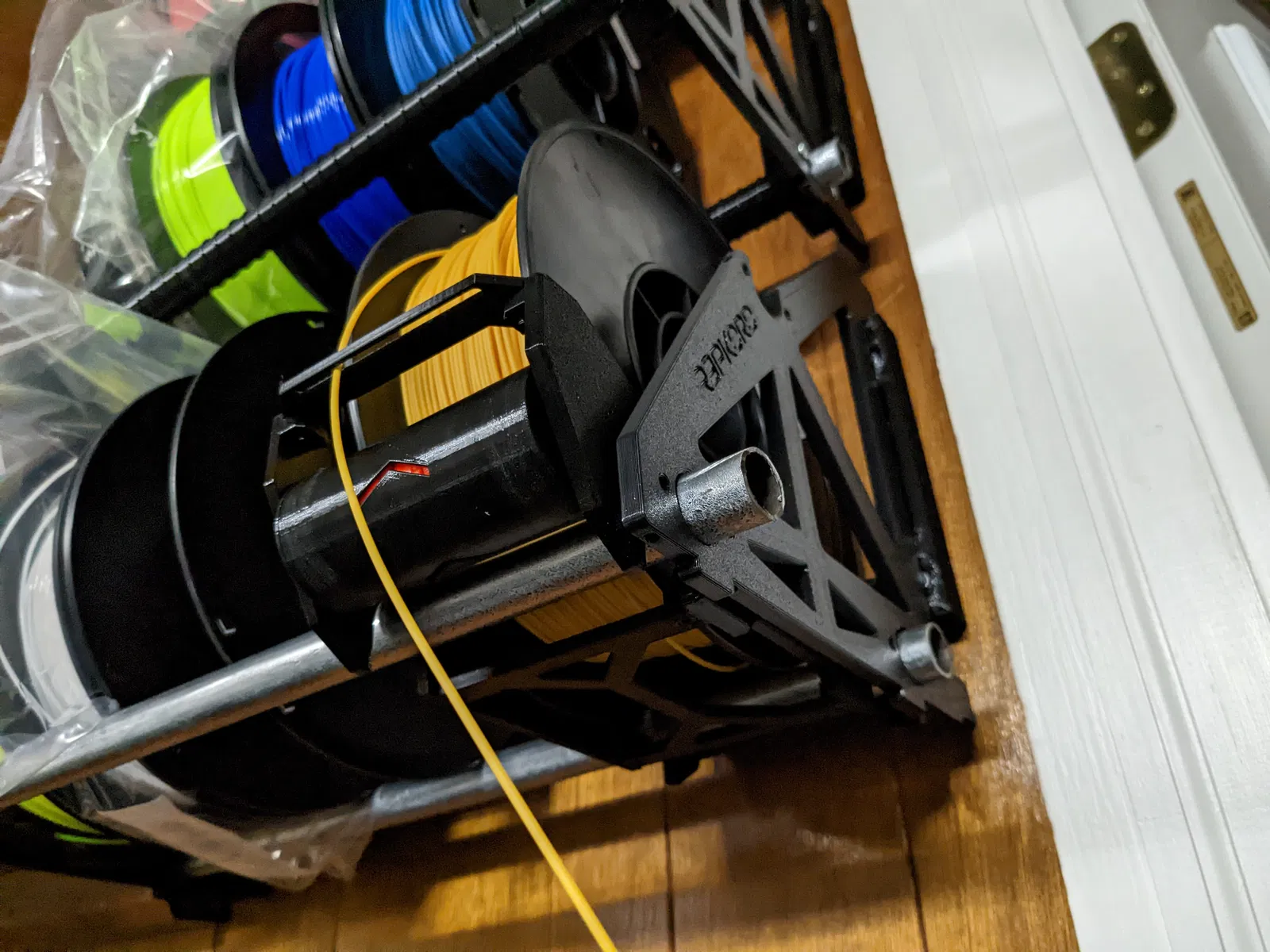

• Xong rồi! Giờ đặt Auto-Rewinder lên RepRack. Đặt spool lên rewinder và luồn filament qua thanh có rãnh để cấp xuống dưới về phía máy in.

KHẮC PHỤC SỰ CỐ (TROUBLESHOOTING)

• Auto rewinder không tự cuốn lại: Hãy xoay rewinder bằng tay; nó nên quay trơn, ngoài việc các lò xo bên trong siết lại. Nếu bạn thấy bị cấn, hãy kiểm tra các coil ở phần internals của cylinder xem có lỗi in, kéo chỉ (stringing) hoặc lệch lớp (shifted layers) không.
Ghi chú: với cylinder mới lắp, bạn có thể cảm giác hơi cấn nhẹ, nhưng theo thời gian dùng thì sẽ trơn hơn khi các điểm cọ mòn dần.

CÀI ĐẶT IN ĐỀ XUẤT (RECOMMENDED PRINT SETTINGS)

Filament: PETG
Nozzle Size: 0.4mm (hoặc 0.6mm cho phần frame)
Print Height: 0.2-0.35mm
Infill: 10-20%

Xin cảm ơn Vincent Groenhuis đã chia sẻ thiết kế auto-rewind spool. Ban đầu mình định liên kết thẳng tới thiết kế của anh ấy, nhưng cuối cùng mình phải tự thiết kế lại từ đầu một phiên bản gọn hơn để phù hợp với mẫu này.
