Simhub - Hộp linh kiện điện tử - Tăng đai (Belt Tensioner) tự chế

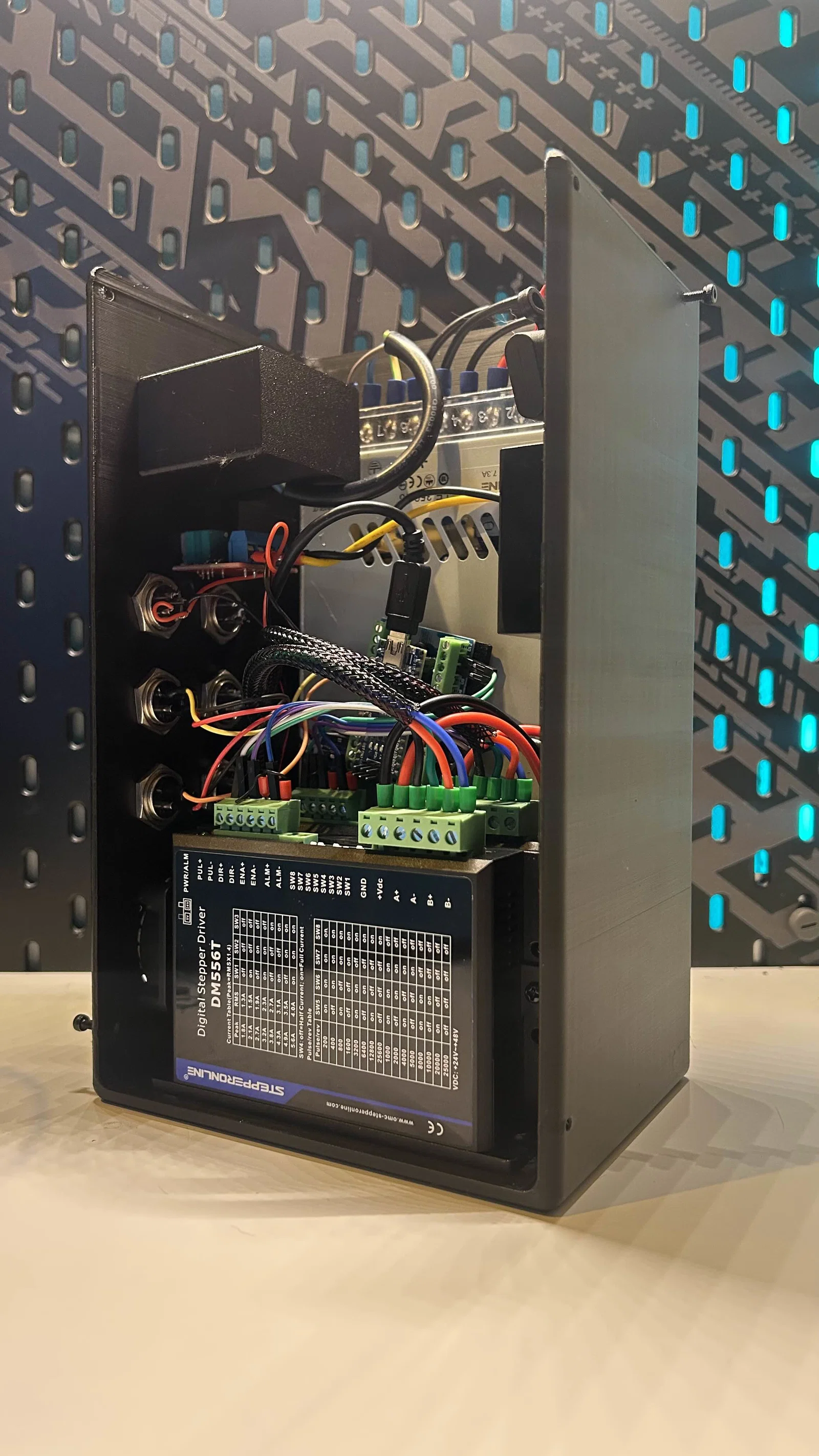

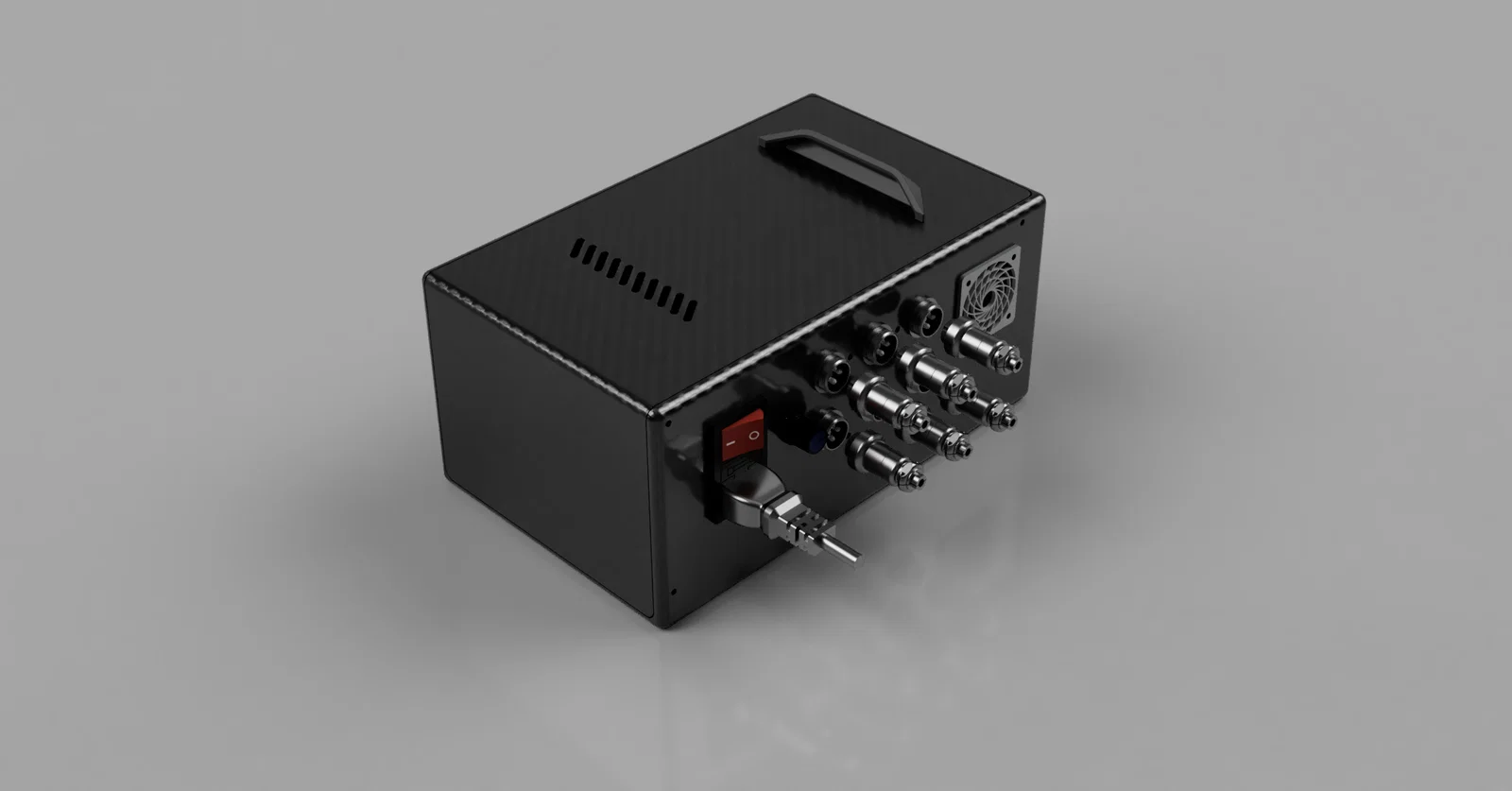

Đây là bộ vỏ hộp in 3D được thiết kế dành riêng cho dự án DIY Belt Tensioner từ SimHub. Hộp đựng linh kiện này giúp sắp xếp gọn gàng và bảo vệ các thiết bị điện tử, đảm bảo hệ thống tăng đai của bạn được lắp đặt an toàn và thẩm mỹ.

🔧 Đặc điểm nổi bật:

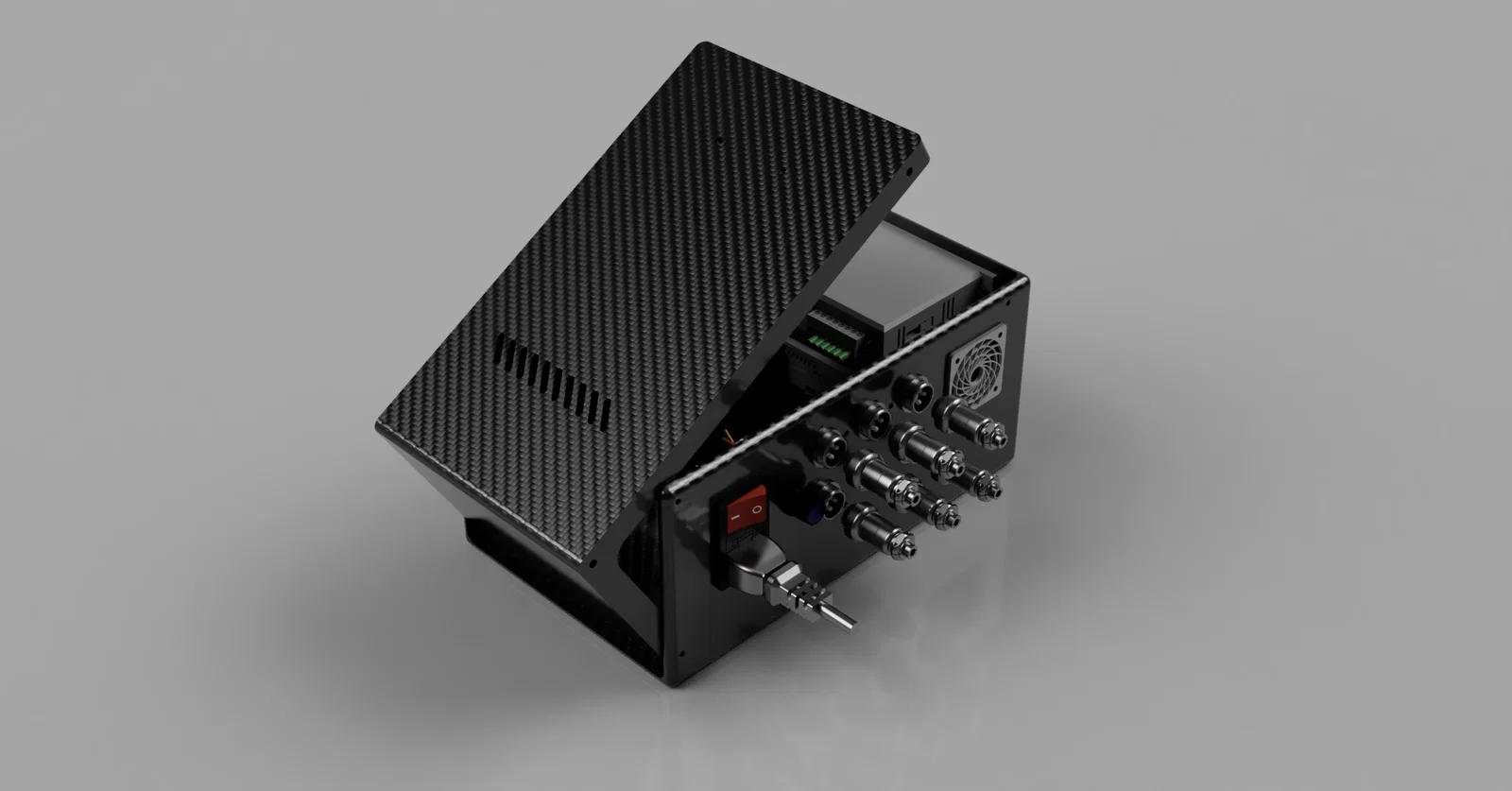

✅ Có ba phiên bản khác nhau để tương thích với nhiều loại bộ nguồn (power supply). ✅ Thiết kế giúp dễ dàng lắp ráp và tiếp cận các linh kiện bên trong. ✅ Nắp có bản lề để thao tác với linh kiện bên trong tiện lợi hơn. ✅ Tối ưu hóa để in 3D, gần như không cần hỗ trợ (support).

⚡ Các bộ nguồn hỗ trợ:

Mô hình này bao gồm các loại vỏ cho những bộ nguồn sau:

• LE-350-48 – STEPPERONLINE
• S-350-48 – STEPPERONLINE
• LRS-350-48 – MEAN WELL

Tên file tương ứng với các bộ nguồn, vì vậy hãy nhớ chọn phiên bản phù hợp với thiết bị của bạn.

🛠 Danh sách linh kiện:

Linh kiện bắt buộc:

• Đầu nối GX16 (6x đầu 4P Đực-Cái) – AliExpress
• Ốc cấy nhiệt (Heat Inserts) (Dài 3mm, M3 OD 4.2mm, 50 cái) – AliExpress
• 2 hoặc 6 ốc M3 (Chiều dài tối thiểu: 10mm)
• 2 ốc M3 (Chiều dài: 5 hoặc 6mm)
• Đầu nối nguồn Oiyagai IEC320 C14 – Amazon NL
• Phích cắm điện – Amazon NL
• Bộ hạ áp YBBOTT DC/DC (48V sang 12V) – Amazon DE
• Quạt tản nhiệt 4010 12V – AliExpress

Linh kiện tùy chọn:

• Dây Dupont 10cm Cái-Cái – AliExpress
• Board mở rộng Nano – AliExpress
• Mạch điều khiển tốc độ động cơ DC PWM 12V – AliExpress

🔗 Bản Remix bổ sung:

Dự án này bao gồm một thiết kế tay cầm remix để cải thiện tính năng. Bạn có thể tải mẫu tại đây: Creality K1 Door Handle Remix

🔹 Khi đặt hàng, bạn cũng có thể cân nhắc dự án tản nhiệt động cơ bước của @c0d3c_435615: SimHub Harness Mods

🖨 Hướng dẫn in:

• Chất liệu: PLA / PETG (để chịu nhiệt tốt hơn)
• Chiều cao lớp (Layer Height): 0.2mm
• Độ phủ (Infill): 20% trở lên để đảm bảo độ bền
• Support: Rất ít hoặc không cần, tùy vào máy in của bạn
• Kích thước bàn in tối thiểu: 247 mm x 134 mm x 152 mm
• Bạn có thể xoay mẫu 45° để đặt vừa trên bàn in hơn.
• Tấm tên: Thiết lập dừng in / đổi màu nhựa.

Tôi đã cố gắng tối ưu để vừa với các bàn in nhỏ hơn, nhưng hãy kiểm tra kỹ kích thước bàn in của bạn trước khi in nhé.

💬 Cần hỗ trợ?

Nếu có vấn đề gì hoặc cần hỏi, đừng ngại liên hệ với mình trên Discord của SimHub! Nếu bạn đã in và lắp ráp, hãy chia sẻ hình ảnh thành quả của bạn nhé! 🚀

💬 Cập nhật:

25/12/2025: Đã thêm bảng tên, lỗ bắt ốc và nhãn cho đầu nối GX16.

Bạn có thể tải phần gắn nhãn GX16 tại đây:

⚠ Miễn trừ trách nhiệm

Hộp đựng linh kiện điện tử – Bộ tăng đai tự chế (DIY Belt Tensioner)

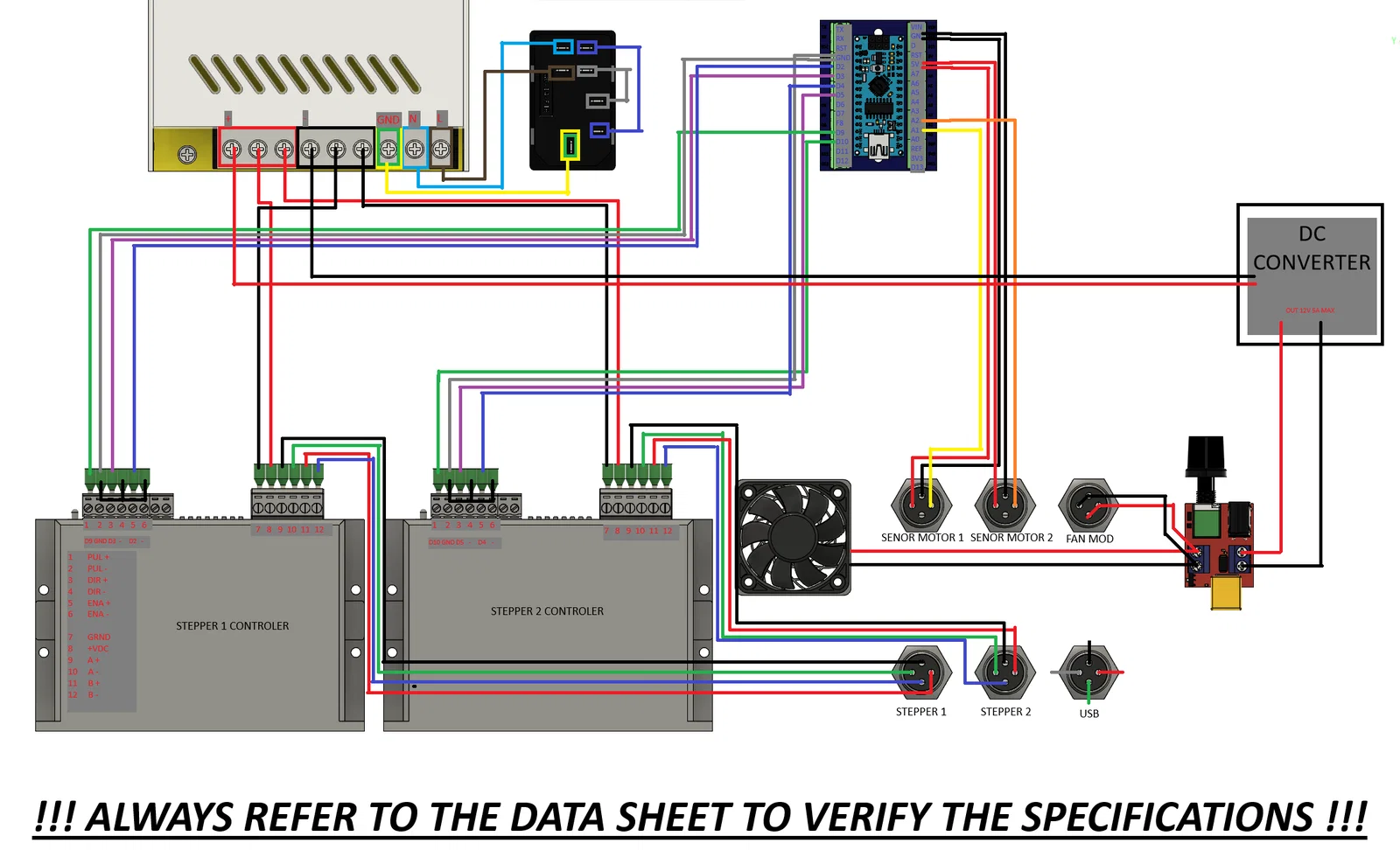

Sử dụng tài liệu kỹ thuật và sơ đồ đấu dây

Thông tin cung cấp trong tài liệu này (bao gồm sơ đồ đấu dây, tham chiếu thông số kỹ thuật và chi tiết linh kiện) chỉ dành cho mục đích sử dụng cá nhân, phi thương mại. Người dùng có trách nhiệm tự kiểm tra lại tất cả các kết nối, thông số và độ tương thích của linh kiện với ứng dụng dự định.

Người dùng bắt buộc phải tham khảo tài liệu chính thức từ nhà sản xuất cho từng linh kiện để xác nhận các thông số kỹ thuật điện và cơ khí, bao gồm:

• Điện áp và cường độ dòng điện định mức
• Sơ đồ chân
• Giao thức truyền thông
• Điều kiện vận hành an toàn

Việc đấu dây sai, chọn nguồn không đúng hoặc sử dụng linh kiện sai cách có thể gây hư hỏng thiết bị hoặc nguy hiểm đến an toàn.

Tài liệu này được cung cấp "nguyên trạng" mà không kèm theo bất kỳ bảo hành nào. Người tạo ra nội dung này không chịu trách nhiệm cho bất kỳ thiệt hại nào phát sinh từ việc sử dụng thông tin này.

⚠ Luôn kiểm tra kỹ mọi kết nối, tuân thủ các quy trình an toàn điện và tham khảo tài liệu kỹ thuật có liên quan trước khi cấp nguồn cho hệ thống.
