Các bản mod nâng cấp cho Simhub Harness

Lần đầu mình chạy bộ harness với thiết kế tiêu chuẩn, có 3 vấn đề xảy ra:

1. Motor nóng lên rất nhiều, vượt xa thông số kỹ thuật.
2. Nhiệt độ làm nhựa in 3D bị mềm ra, nhất là tấm sensor plate.
3. Do tấm sensor plate đóng vai trò như long đền cho các bu lông gắn chính, khi nó bị mềm thì motor bị xoắn trong giá đỡ.

Các bản mod này giải quyết được những vấn đề trên cùng một vài cải tiến khác:

• Có thêm các miếng chêm (shims) để khớp với khung nhôm 4080 của mình, bạn không cần dùng nếu thiết kế gốc đã vừa với khung của bạn.

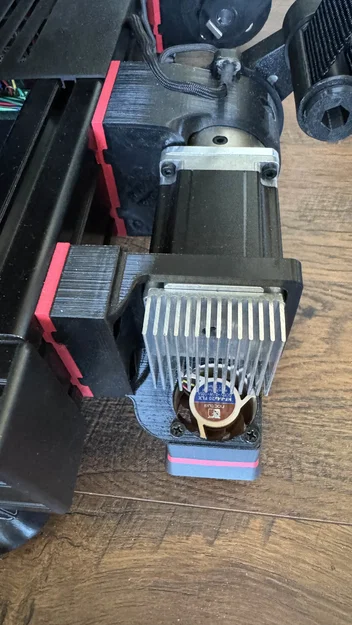

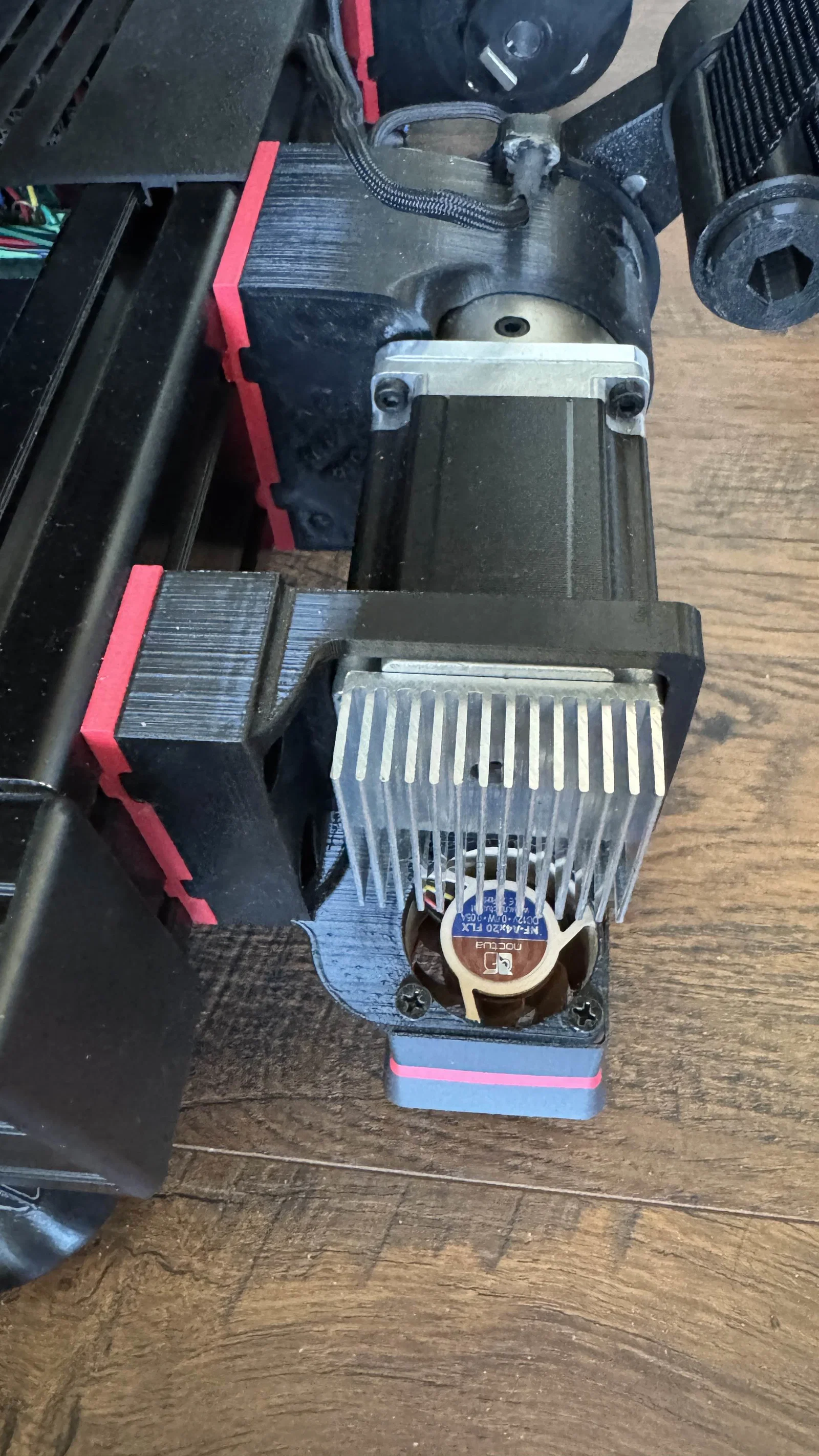

• Một bộ mount phụ giúp giữ đầu motor cố định, không bị xoắn hay xệ, giúp giảm áp lực lên các bu lông gắn motor và các chi tiết in 3D liên quan.
  • Bao gồm giá đỡ cho quạt 4020, bạn có thể cắt bỏ nếu không cần.

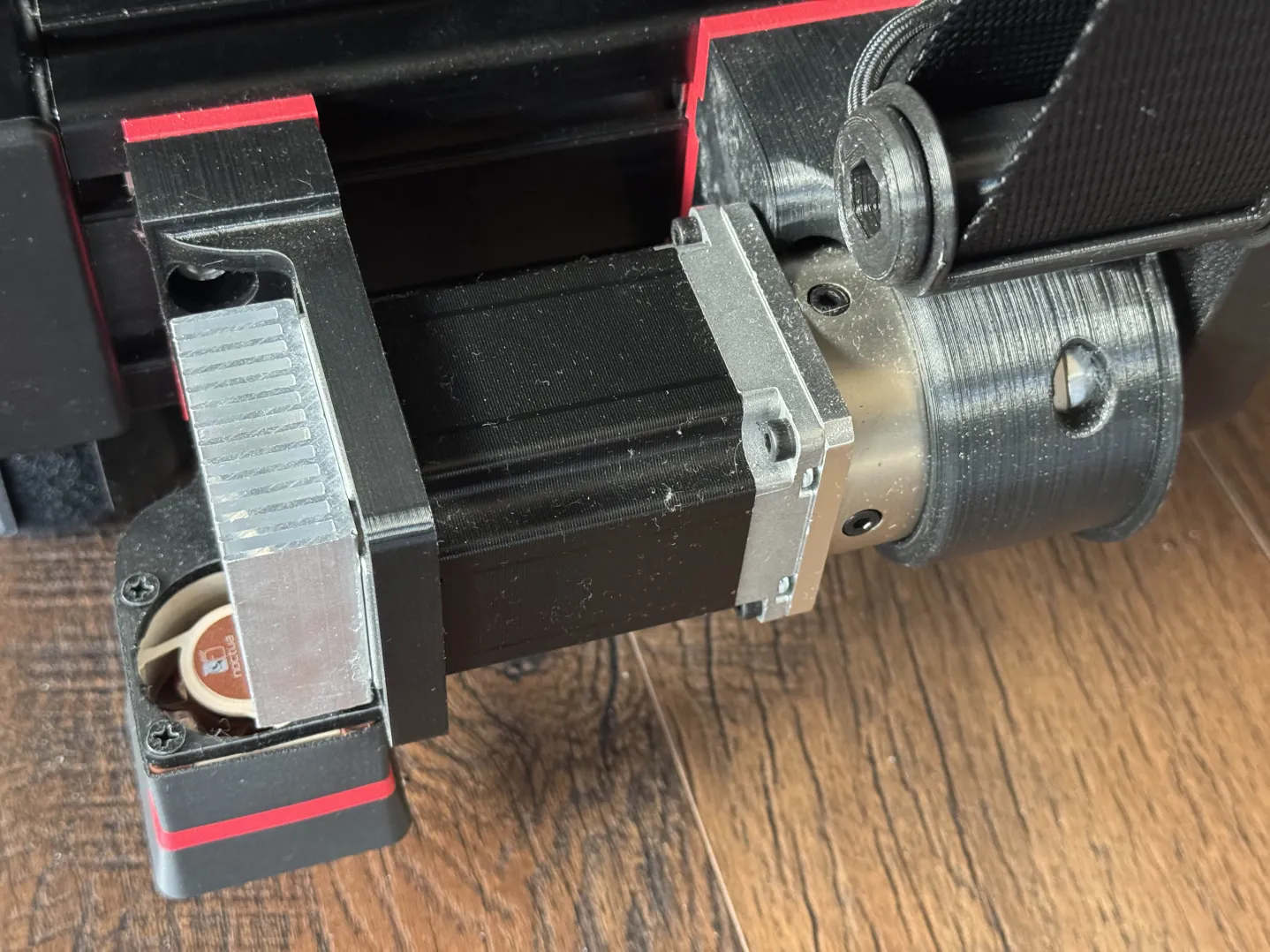

  • Các miếng tản nhiệt được cố định bằng băng dính dẫn nhiệt.
  • Quạt làm mát giúp hạ nhiệt độ cực kỳ hiệu quả.
• Tấm sensor plate được làm đơn giản hóa, dày dặn hơn nên dễ in và cứng cáp hơn bản gốc. Hãy in đặc (100% infill hoặc tối đa số lớp top/bottom).

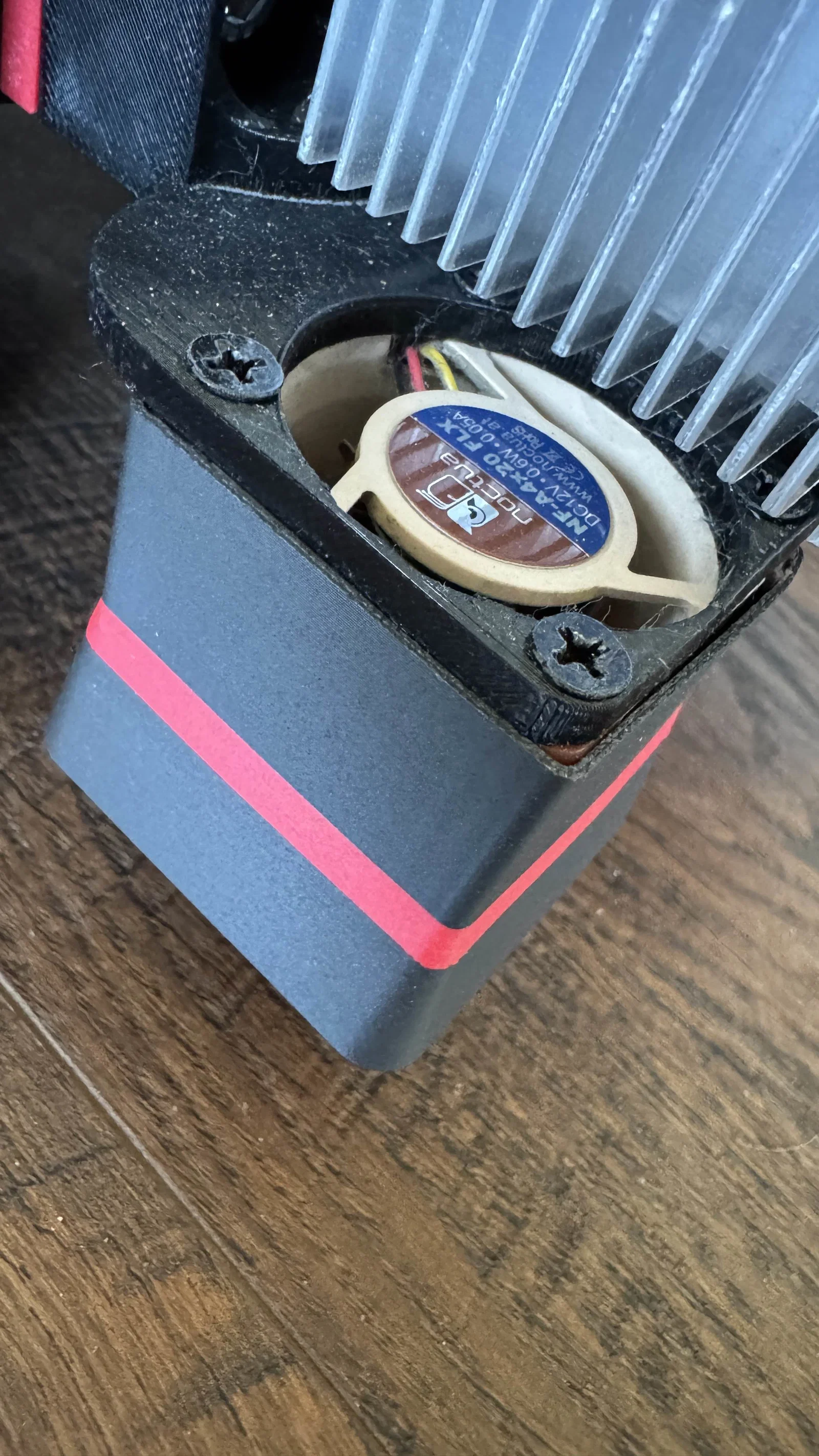

• Vỏ che quạt (fan cowl) cho đẹp mắt.

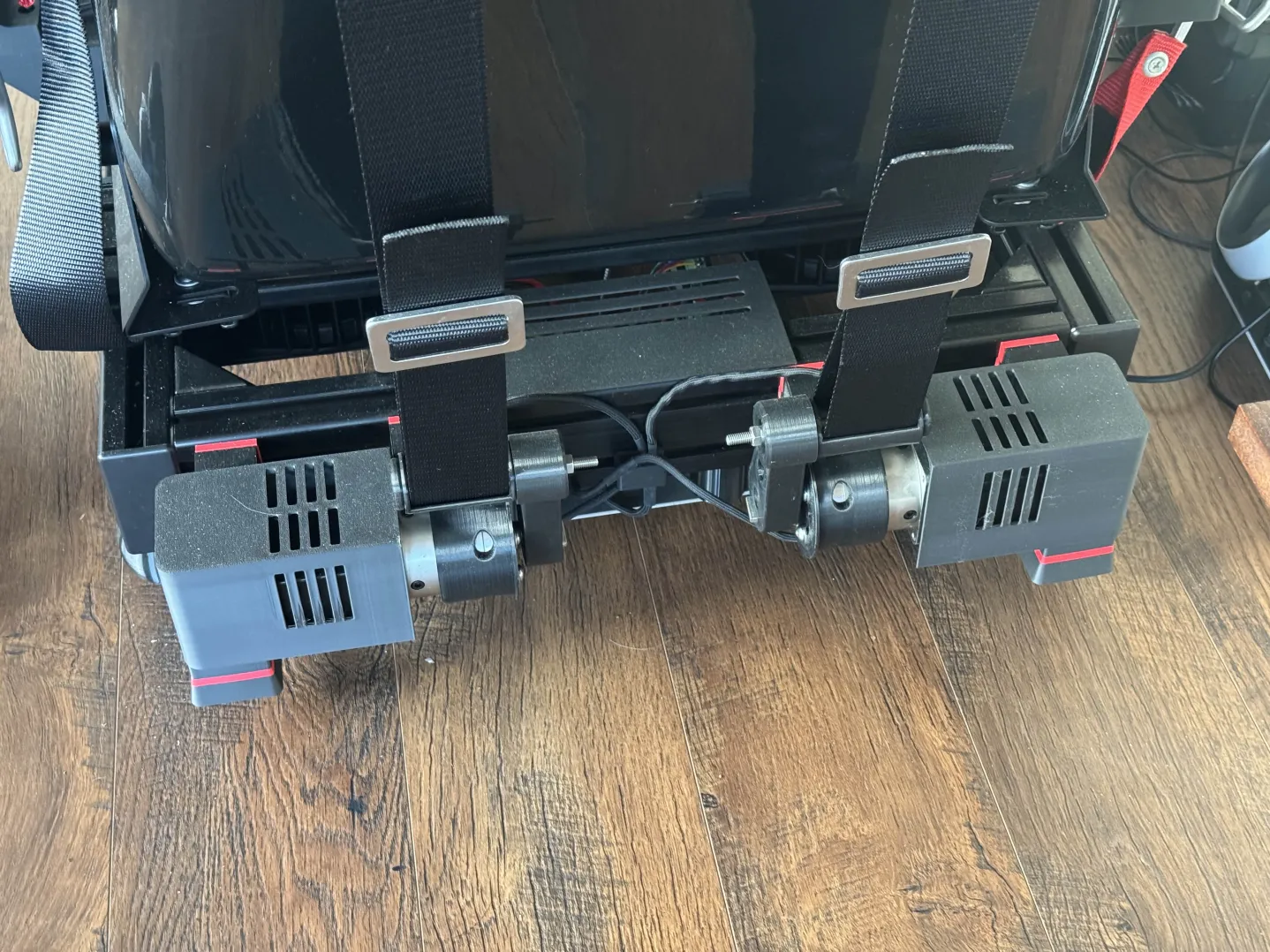

• Vỏ bọc motor giúp nhìn gọn gàng hơn, dạng kẹp.
• Phần tay đòn (lever) được chỉnh sửa để gắn miếng thép với ren M4. Cách này dùng rất ổn nhưng có thể không cần thiết với nhiều người. Mình có ý tưởng tốt hơn cho phần này trong tương lai, nhưng tay đòn darwinnite trên discord của simhub cũng là một lựa chọn tốt thay thế cho bản gốc. Mình không dùng flange gốc vì chất lượng rất tệ.
• Mount motor chính không chỉnh sửa, cứ dùng đồ gốc nhé.
• Thông tin quạt 12v: https://www.amazon.com/gp/product/B072JK9GX6/, chạy bằng nguồn chính qua https://www.amazon.com/gp/product/B00CGURKUA/.
  • Gắn bằng ốc vít quạt tiêu chuẩn.
• Tản nhiệt:
  • https://www.amazon.com/gp/product/B07DFZ6WZ9/
  • https://www.amazon.com/Thermal-Adhesive-Performance-Heatsink-Computer/dp/B085CLXM7J/
  • Lưu ý: đầu motor của mình hơi lõm, nên mình chỉ dán băng keo xung quanh mép để dính chắc hơn.
• Về dòng điện: Mình chạy motor ở 3.8 amps và không bị trượt dù harness kéo rất mạnh. Tuy nhiên, bạn nên chạy ở mức thấp nhất mà vẫn ổn định; hướng dẫn chỉ cho phép tối đa 3.2 amps. Chạy cao hơn mức đó là tự chịu rủi ro và hãy theo dõi nhiệt độ nhé. Nếu motor quá nóng thì giảm lại ngay.
