RatRig VCore4 - Giá gắn BTT HDMI7 lên hông enclosure

Remix từ Ngàm gắn BTT HDMI7 cho Ratrig Vcore 4 (BTT HDMI7 Mount for Ratrig Vcore 4) Tác giả sardonumsei_2058358

Tác giả Leftcetio

Lượt tải
128
Lượt thích
32
Lượt coi
875

File 13 58,2 MB

  • hdmi7_bracket-mod4_400-v0_1778877941.3mf3MF · 922,2 KB
  • HDMI7_bracket_Mod4_400_V0_1778877942.stepSTEP · 637 KB
  • HDMI7_bracket_Mod4_400_V0_1778877943.fcstdFCSTD · 13,9 MB
  • side_wire_guide-Body_1778877945.3mf3MF · 290,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#270043
Danh mục
Máy In 3D
Ngày đăng

Mô tả

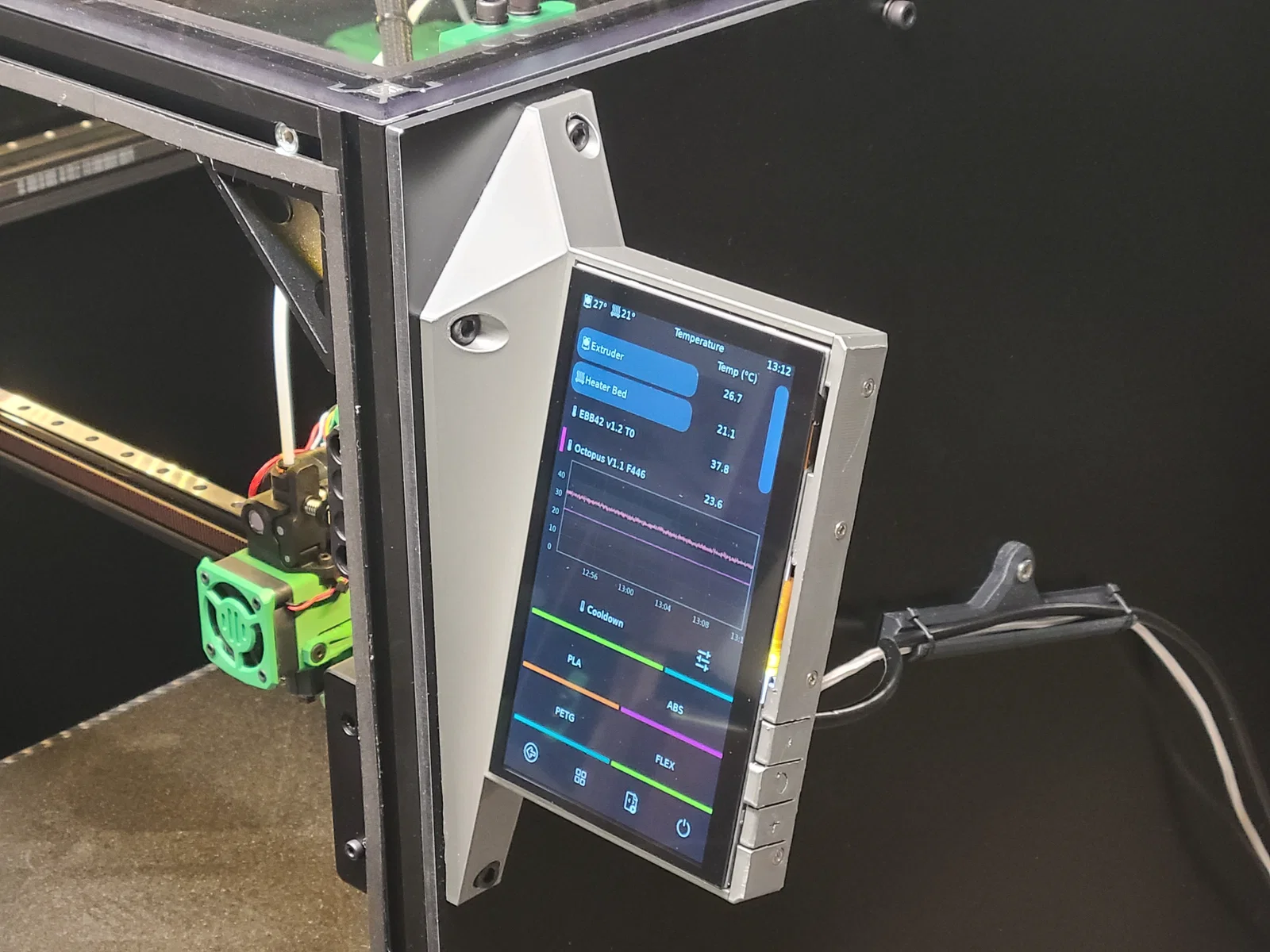

Món này bắt lên hông của enclosure 400 mm bằng vít lục giác chìm (socket head) M6x16, đi qua các lỗ có sẵn. Phần hông của panel dùng 4 vít M3x8 và insert nhiệt M3 (heat set insert). Mình không khoái mấy nút bấm ở các mẫu trước, nên bản này dùng ngàm gài đàn hồi (flexing tabs), in PETG là hợp nhất. Dùng vít M3x10 để giữ màn HDMI7. Cần adapter HDMI 270 độ và adapter USB-C 90 độ dạng dẹt để bẻ hướng dây đi ra phía sau. Mình in với 15% gyroid infill và 6 lớp vỏ (vertical shells), không cần support. Có một phần “support thiết kế sẵn” ở cửa thoát dây, in xong cần cắt bỏ.

Update: Mình nhận được dây extension để đấu nối, nên đã thêm phần quản lý dây (cable management) ở hông enclosure để đỡ dây đi về RPi.

Mình có kèm file FreeCAD model nếu ai muốn chỉnh sửa.

Thiết kế này khá “trâu” vì mình hay vụng về. Và giờ mình đã test thực tế rồi: nó chịu được bị người ta đi tông vào, và còn bị đầu mình húc từ dưới lên nữa mà vẫn ổn, nên mình coi như đạt yêu cầu.

Mình không tìm thấy hướng dẫn nào về cài KlipperScreen, nhưng hoá ra làm theo phần hướng dẫn “manual install” là ổn.

https://klipperscreen.readthedocs.io/en/latest/Installation/#manual-install

Nhớ là làm tiếp tới phần hướng dẫn xoay màn hình và xoay hướng touch. Link dưới đây là phần hướng dẫn xoay hiển thị màn hình; ở cuối mục này có link sang hướng dẫn xoay input của touchscreen.

https://klipperscreen.readthedocs.io/en/latest/Troubleshooting/Rotation/

Update: Mình cải tiến FreeCAD model với VarSet chứa kích thước các lỗ bắt bulông. Mình cũng thêm bản “recessed” (thụt vào) không nhô ra ngoài mặt panel trước, cho ai thích kiểu đó. Chủ yếu làm để ai dùng cửa trước dạng bản lề (hinged front doors) sẽ tiện hơn. Bản recessed giúp cửa mở được 180 độ.

Mình chỉnh lại vị trí lỗ bulông để có thể dùng cho RR 400 mm hoặc 500 mm khi đi với bản mod này của Peter Piquet (lưu ý: mình không có mod này và theo comment thì có thể không khớp, nên nhớ kiểm tra vị trí lỗ trước khi in):

Panel tiêu chuẩn RatRig 400 mm và 500 mm có cùng khoảng cách lỗ, nên chỉ cần tách thiết kế riêng cho panel của Peter.
