Ngàm gắn BTT HDMI7 cho Ratrig Vcore 4 (BTT HDMI7 Mount for Ratrig Vcore 4)

Ngàm gắn BTT HDMI7 trên RatRig V-Core 4 (có hoặc không có Enclosure)

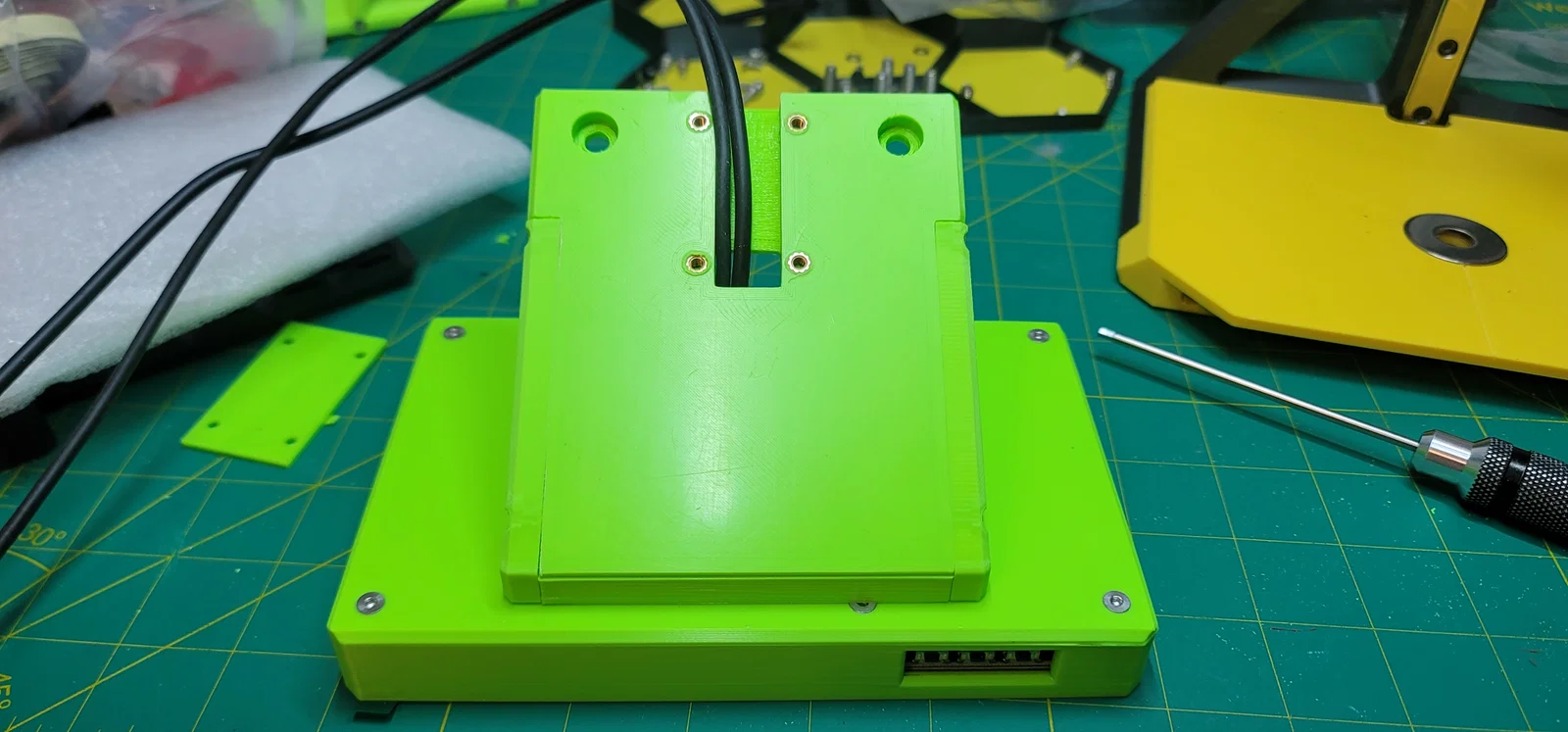

Ngàm này giúp bạn gắn chắc chắn màn hình BTT HDMI7 v1.2 lên RatRig V-Core 4, dù bạn có lắp enclosure hay không. Với các phiên bản HDMI7 đời trước, hãy dùng vỏ enclosure gốc của BigCat. Vỏ đó tương thích với bracket của mình.

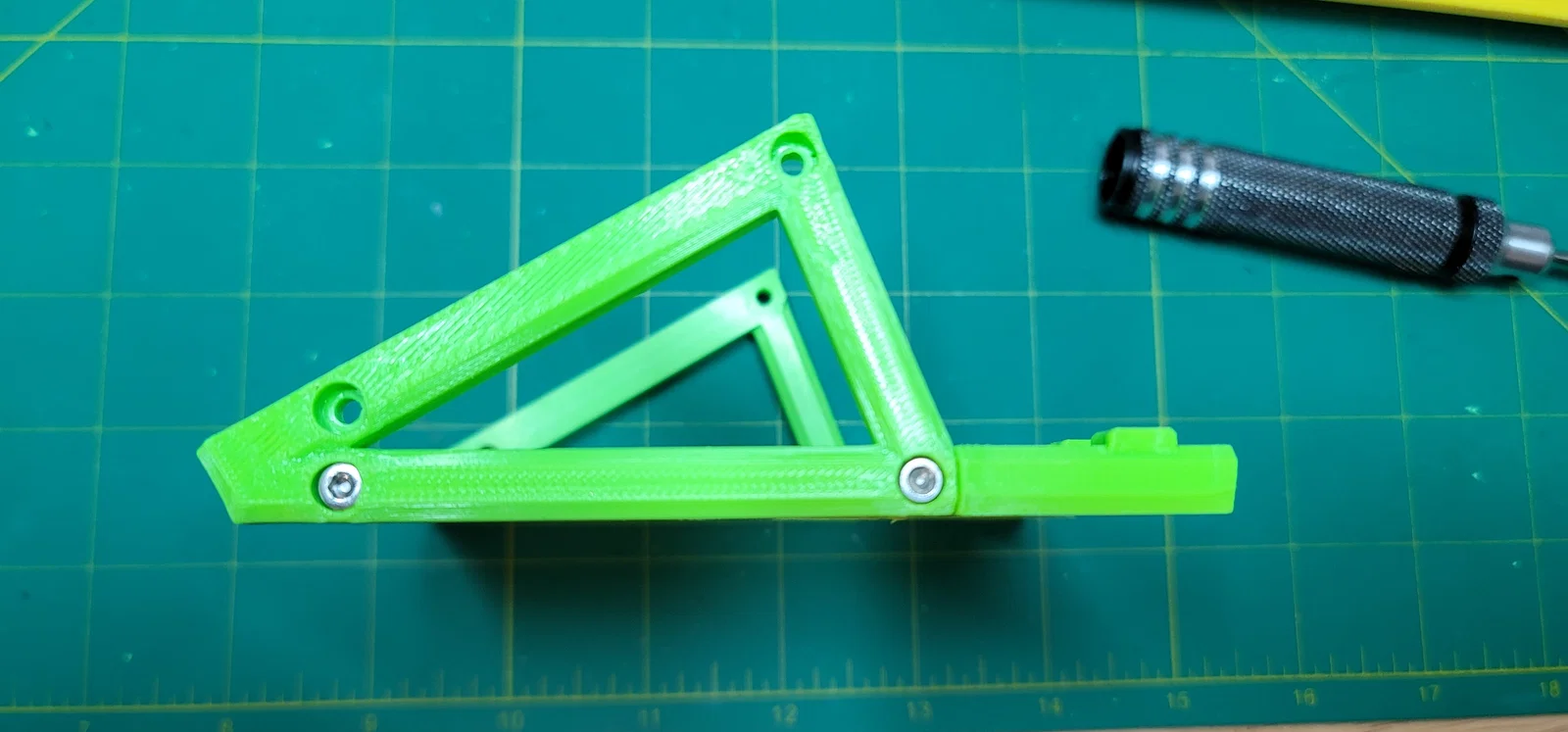

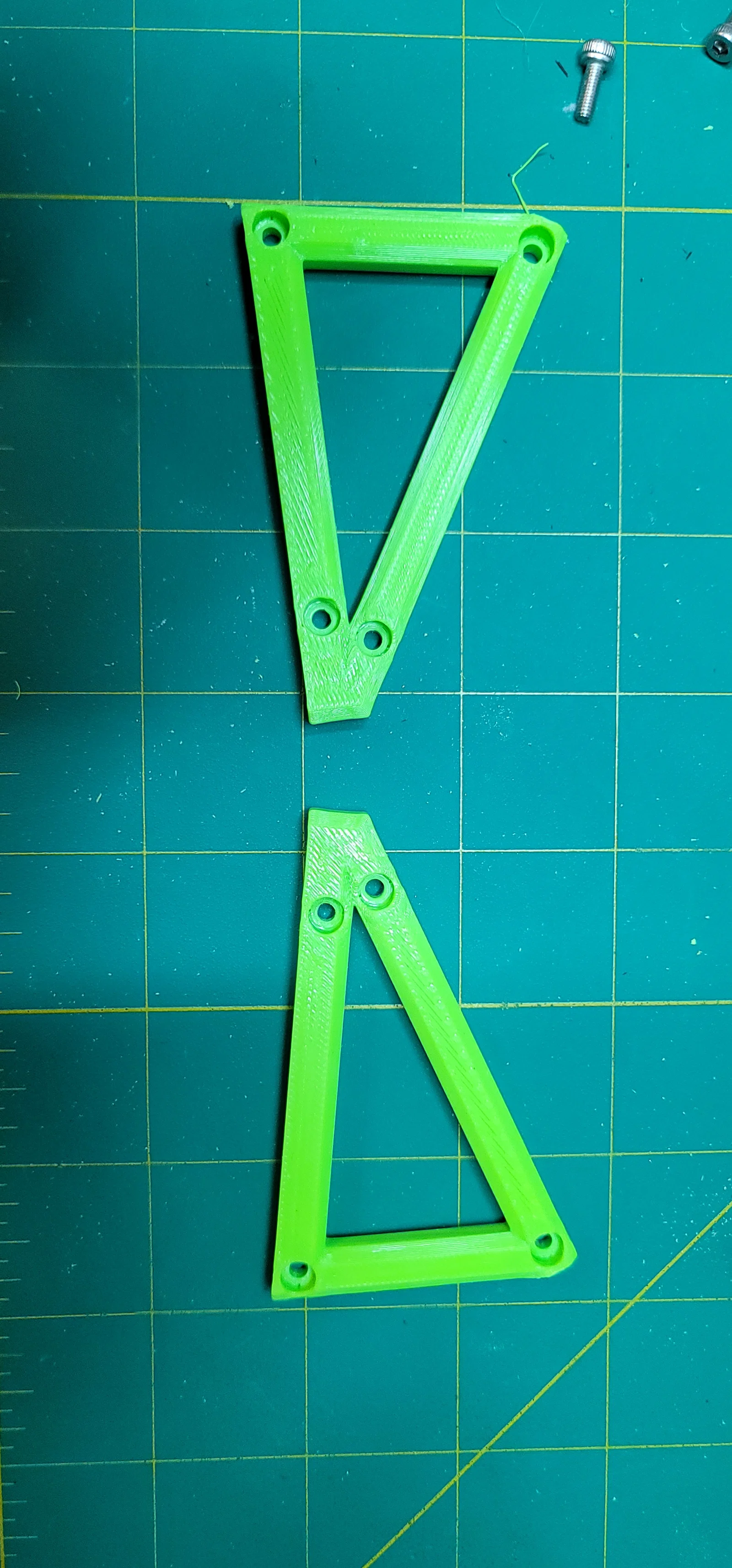

Thiết kế ban đầu dựa trên case màn hình gốc của BigCat cho BTT HDMI7 và mình đã chỉnh sửa lại. Ngoài ra, mình cũng tạo thêm một phần base được thiết kế riêng để gắn màn hình lên RatRig V-Core 4.

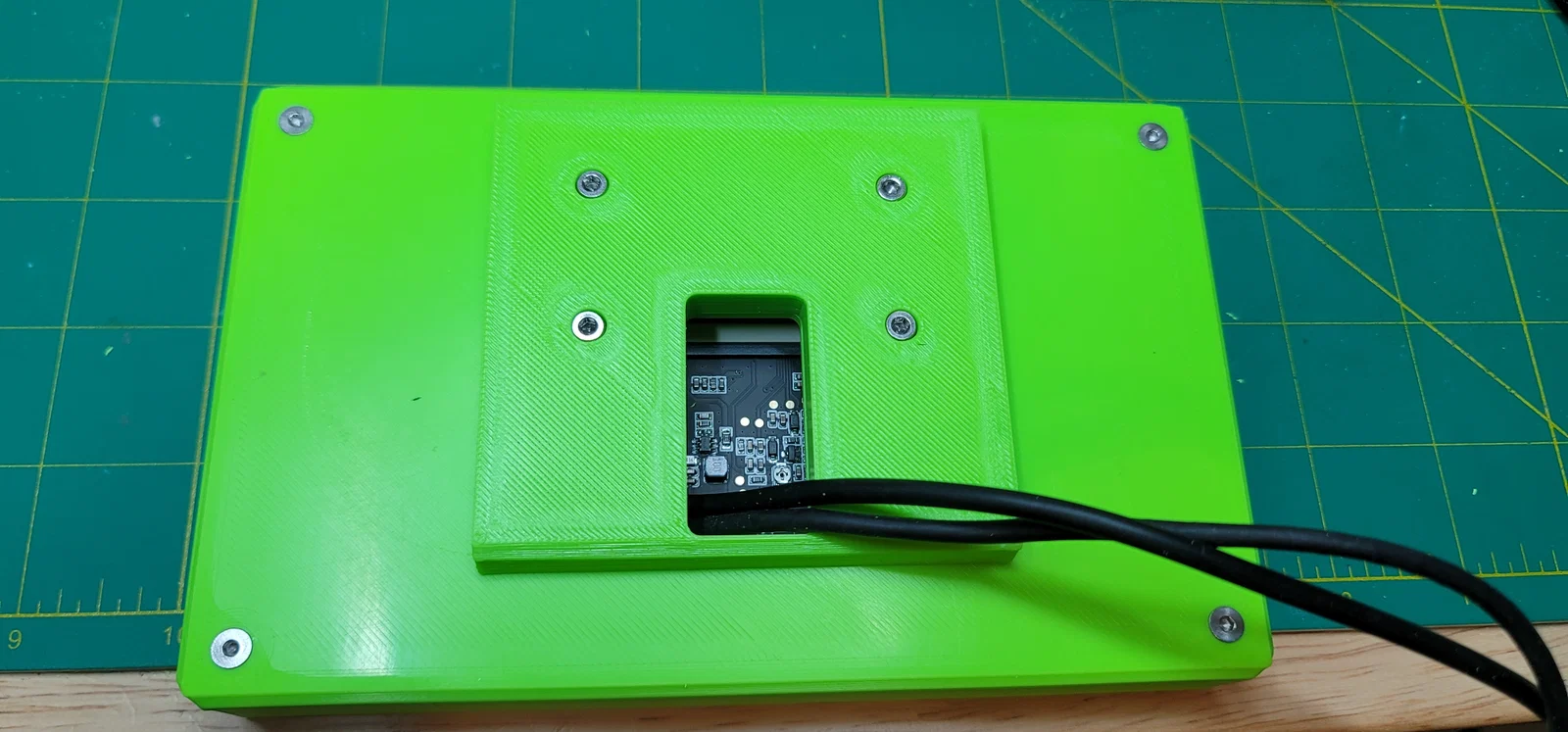

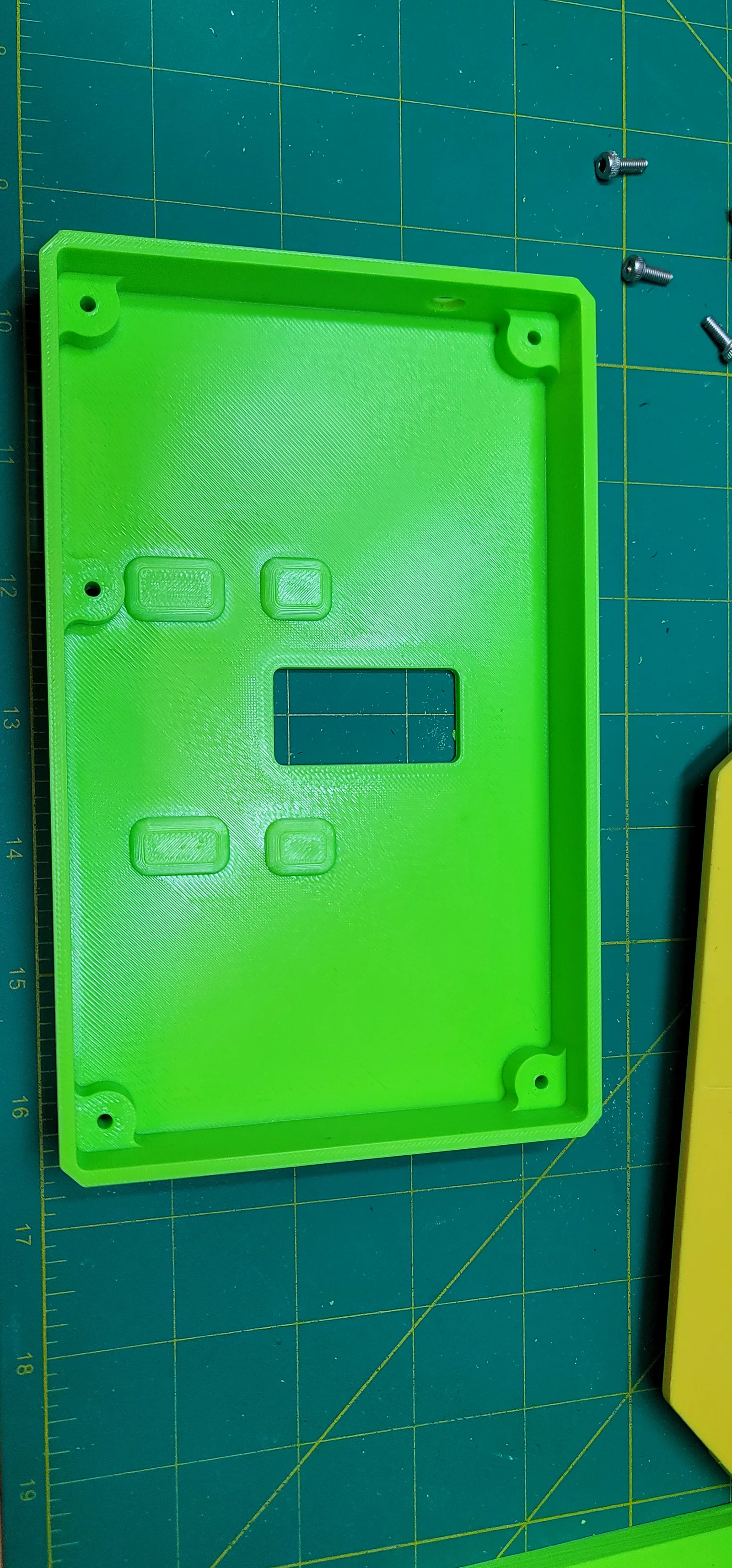

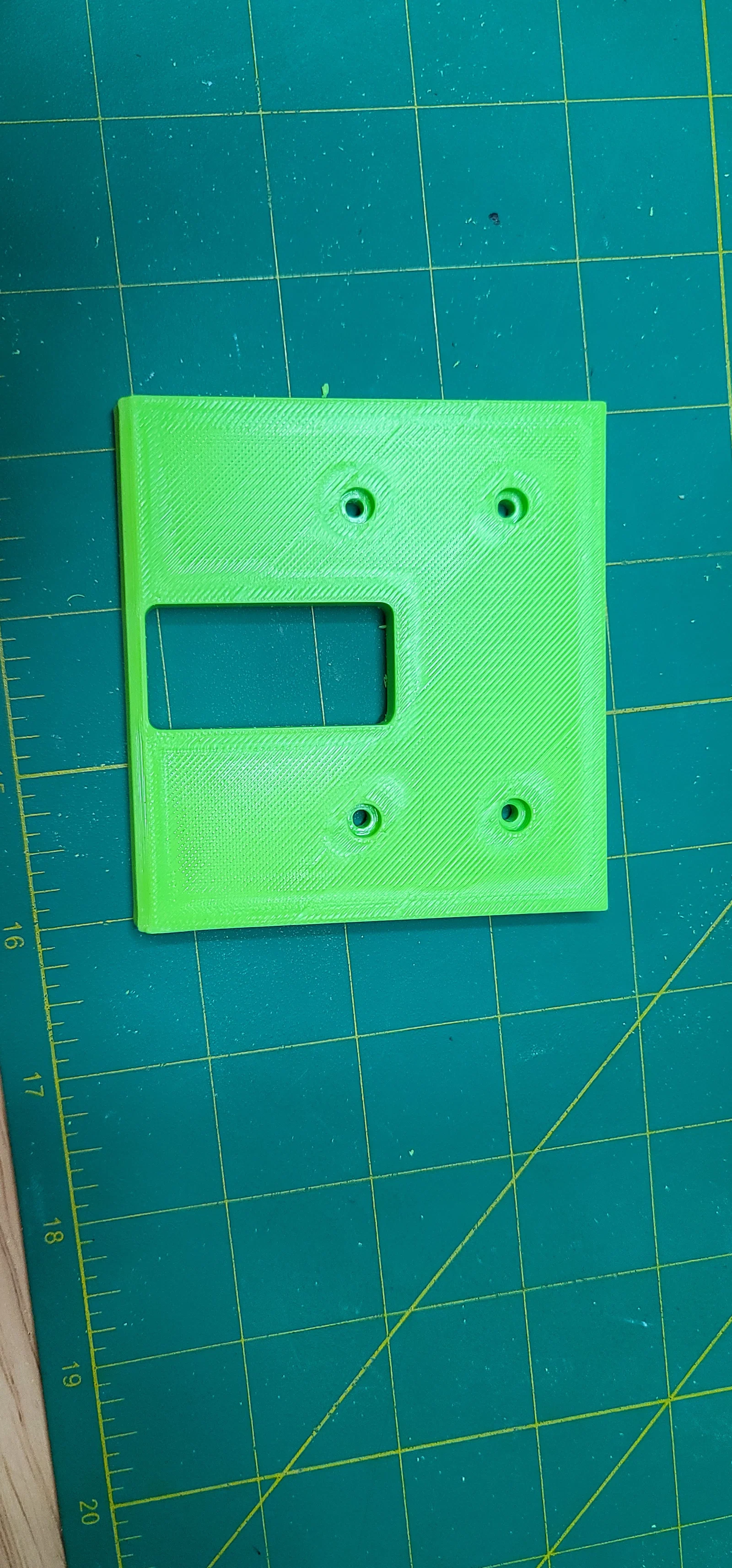

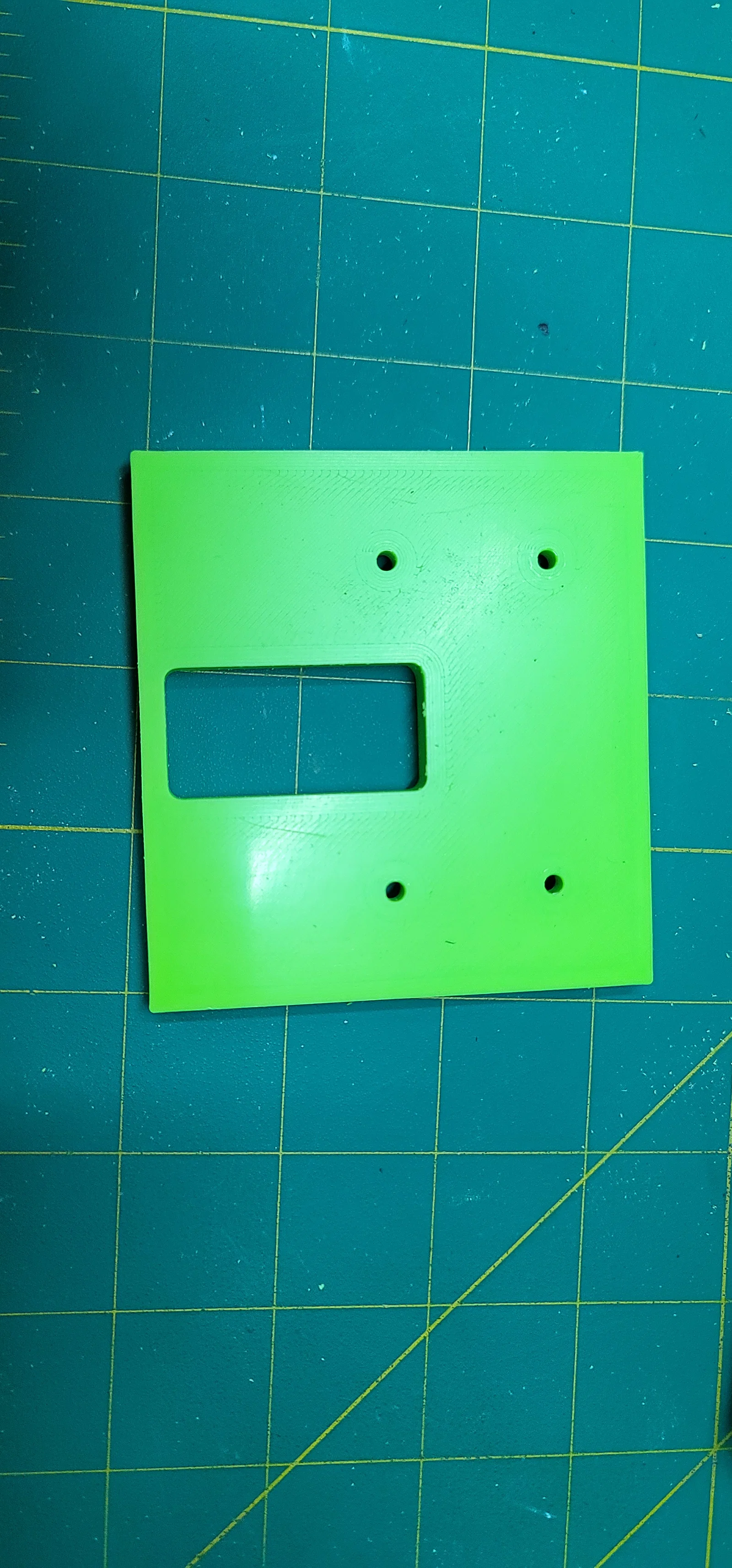

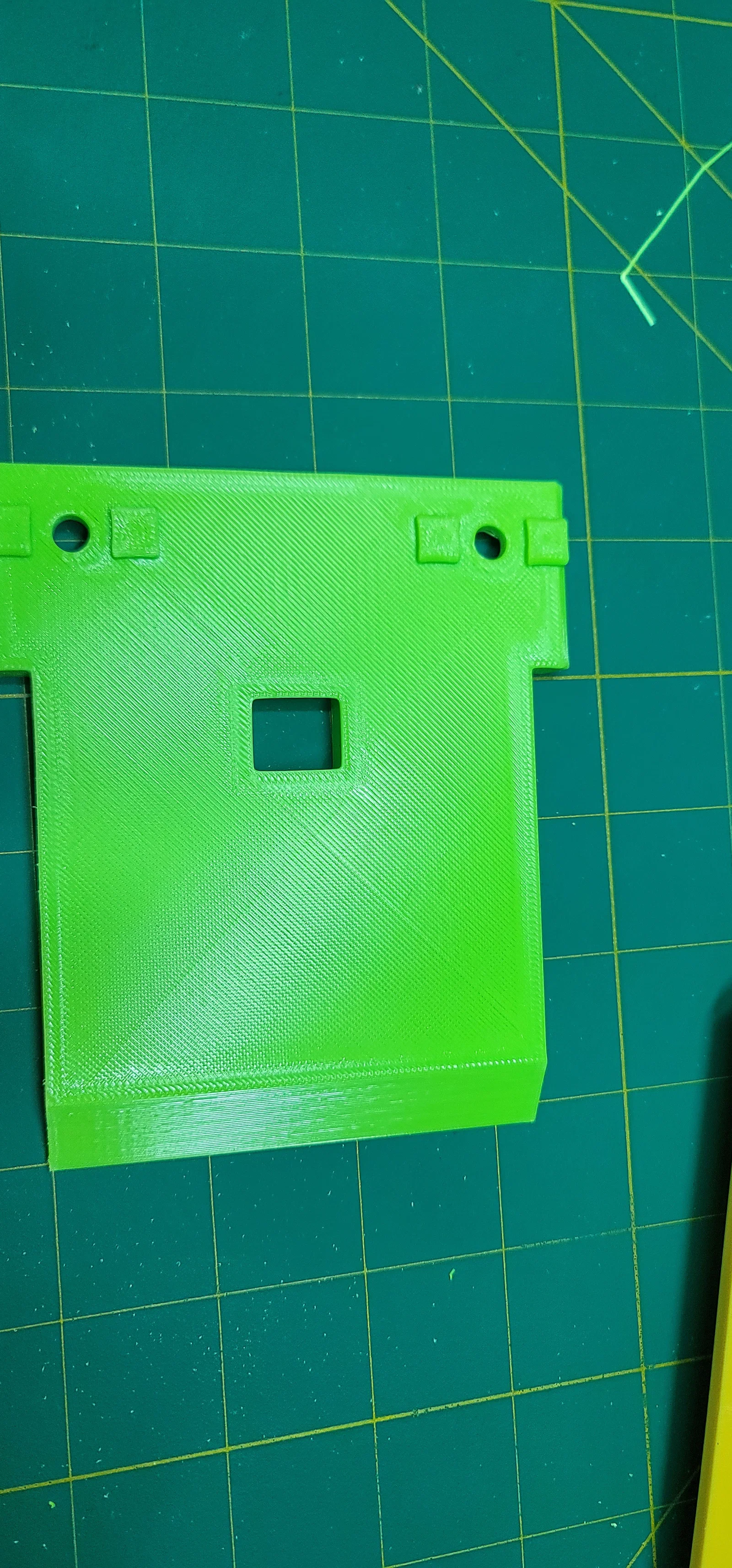

Ghi chú cập nhật: Có 2 phiên bản của base và cover. Hai bản này khác nhau ở lỗ pass-through và cover để phù hợp với đầu nối HDMI full size và micro HDMI. Tất cả hình minh họa đều là phiên bản có lỗ nhỏ hơn.

Tính năng chính:

•    Tương thích RatRig V-Core 4, có hoặc không có enclosure
•    Hỗ trợ tấm mặt trước (front panel) dày đến 6mm

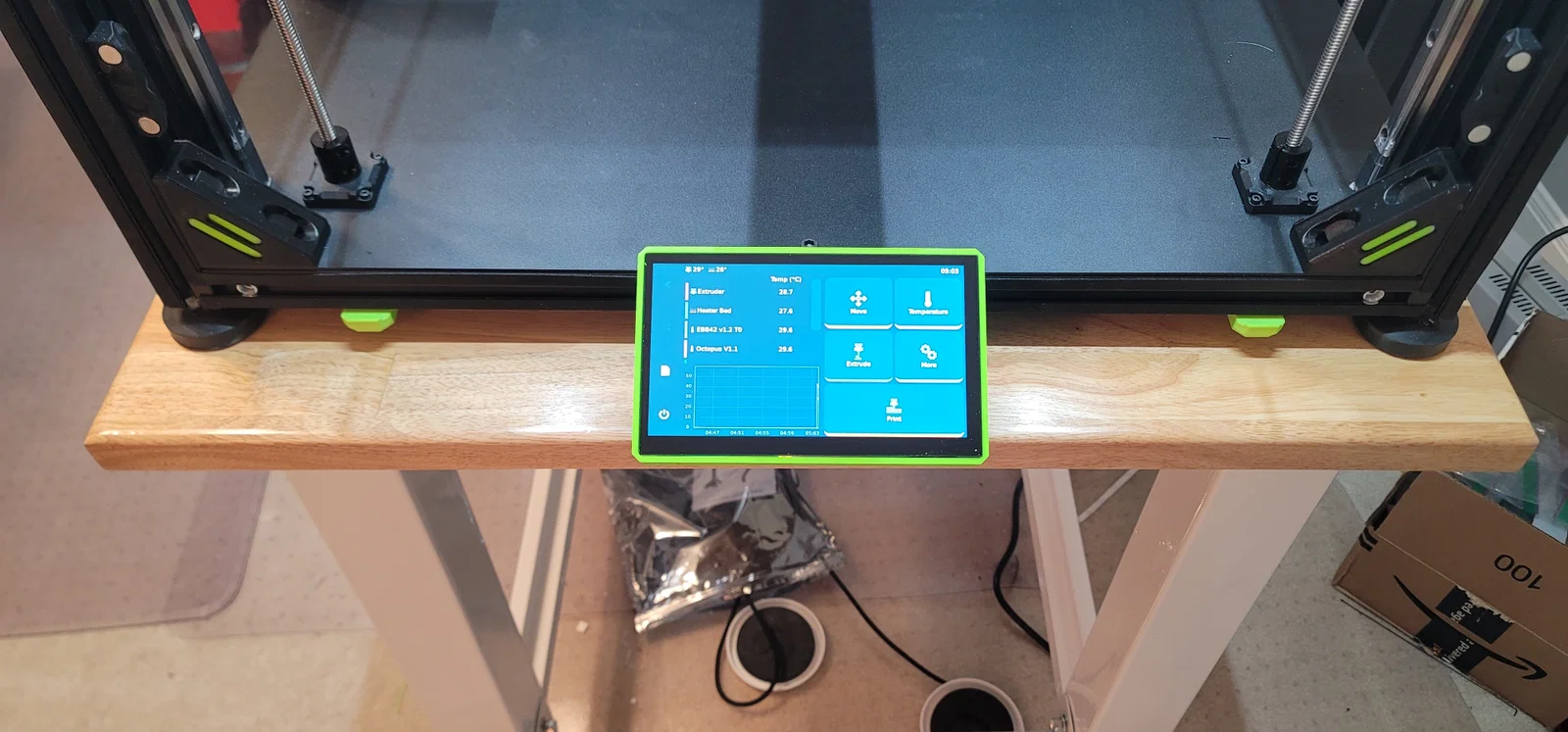

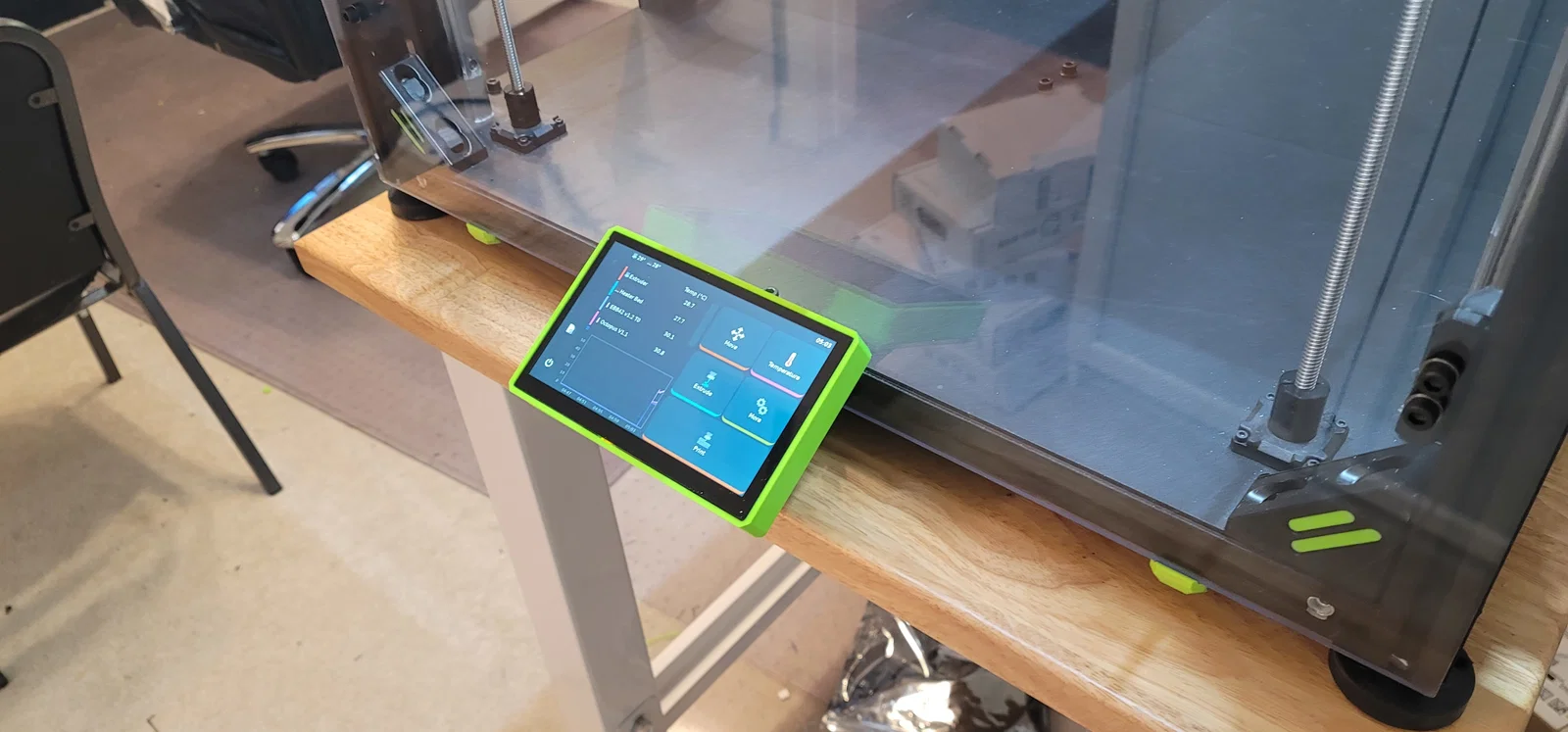

•    Gắn ở mặt trước máy, phía dưới
•    Không cần chỉnh sửa các tấm enclosure tiêu chuẩn
•    Base tùy biến, thiết kế để khớp chuẩn với RatRig V-Core 4

Nâng cấp bộ máy của bạn với bộ ngàm chắc chắn, dễ lắp này, giúp màn hình BTT HDMI7 được cố định an toàn và thao tác thuận tiện.

Thông tin bổ sung:

   Ngàm tạo điểm bắt vững và chắc cho BTT HDMI7.
   Thiết kế cho phép canh chỉnh và thao tác dễ dàng.
    Hỗ trợ front panel dày đến 6mm, linh hoạt cho nhiều cấu hình.
   Quy trình lắp đặt đơn giản, cần rất ít dụng cụ và công sức.

Phần cứng để lắp ráp:

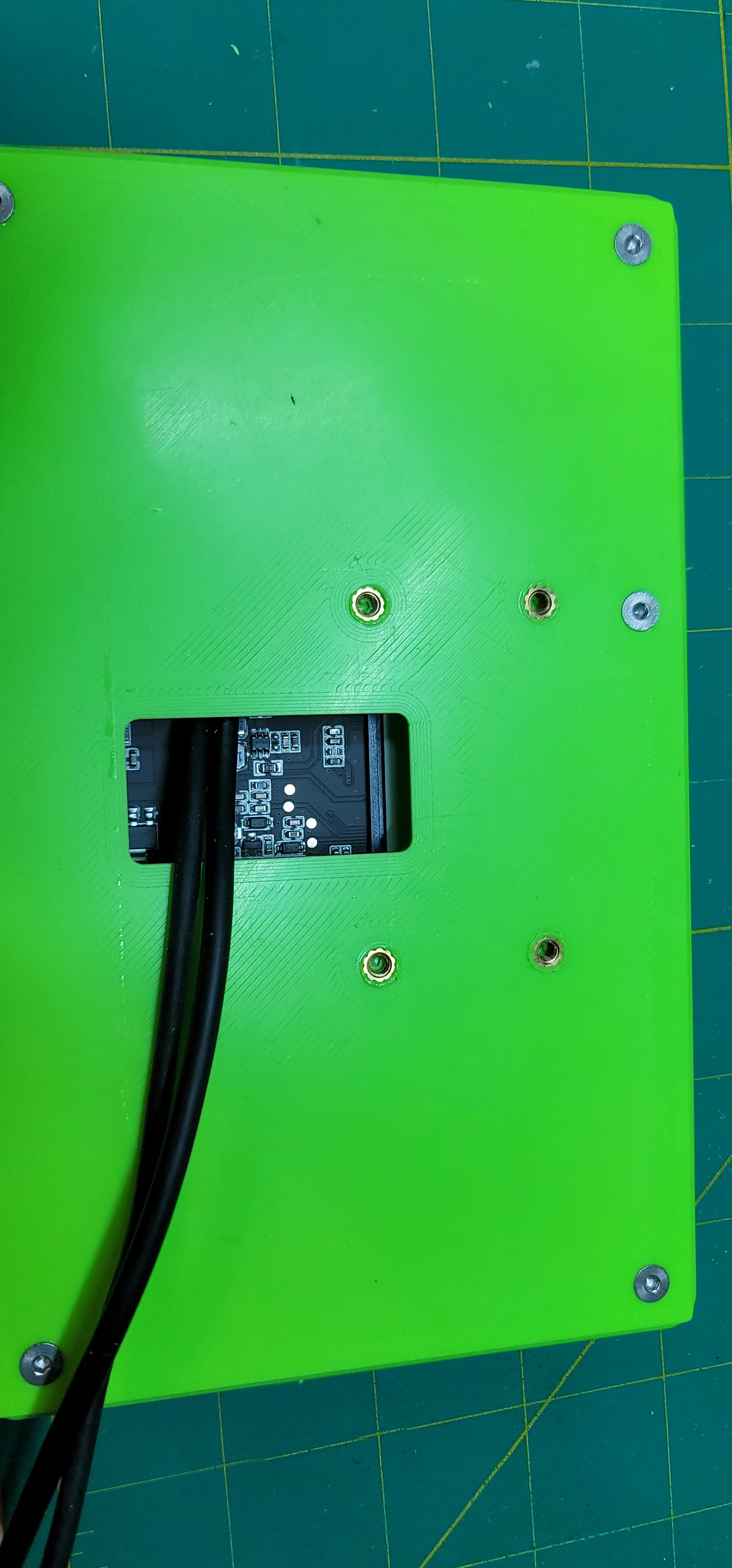

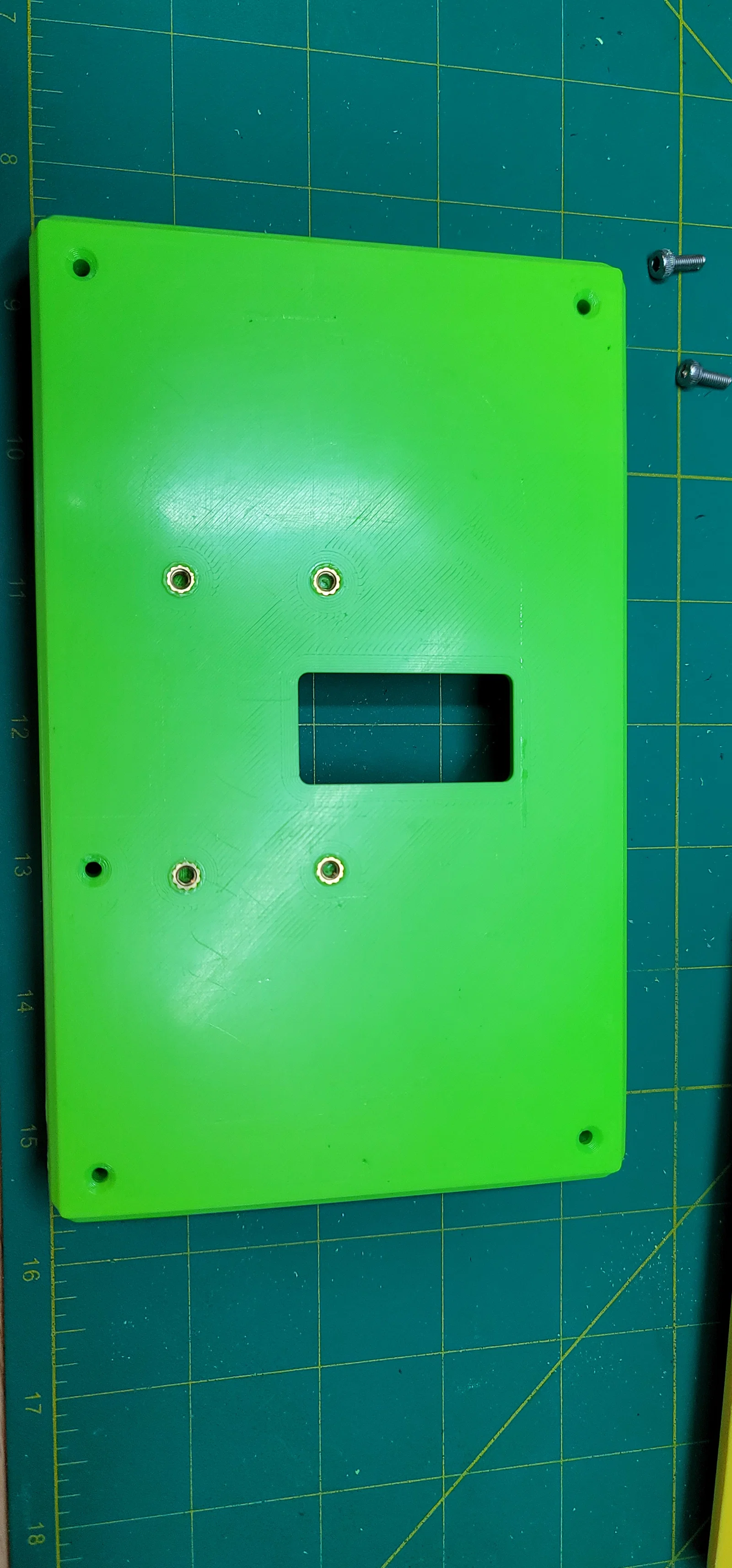

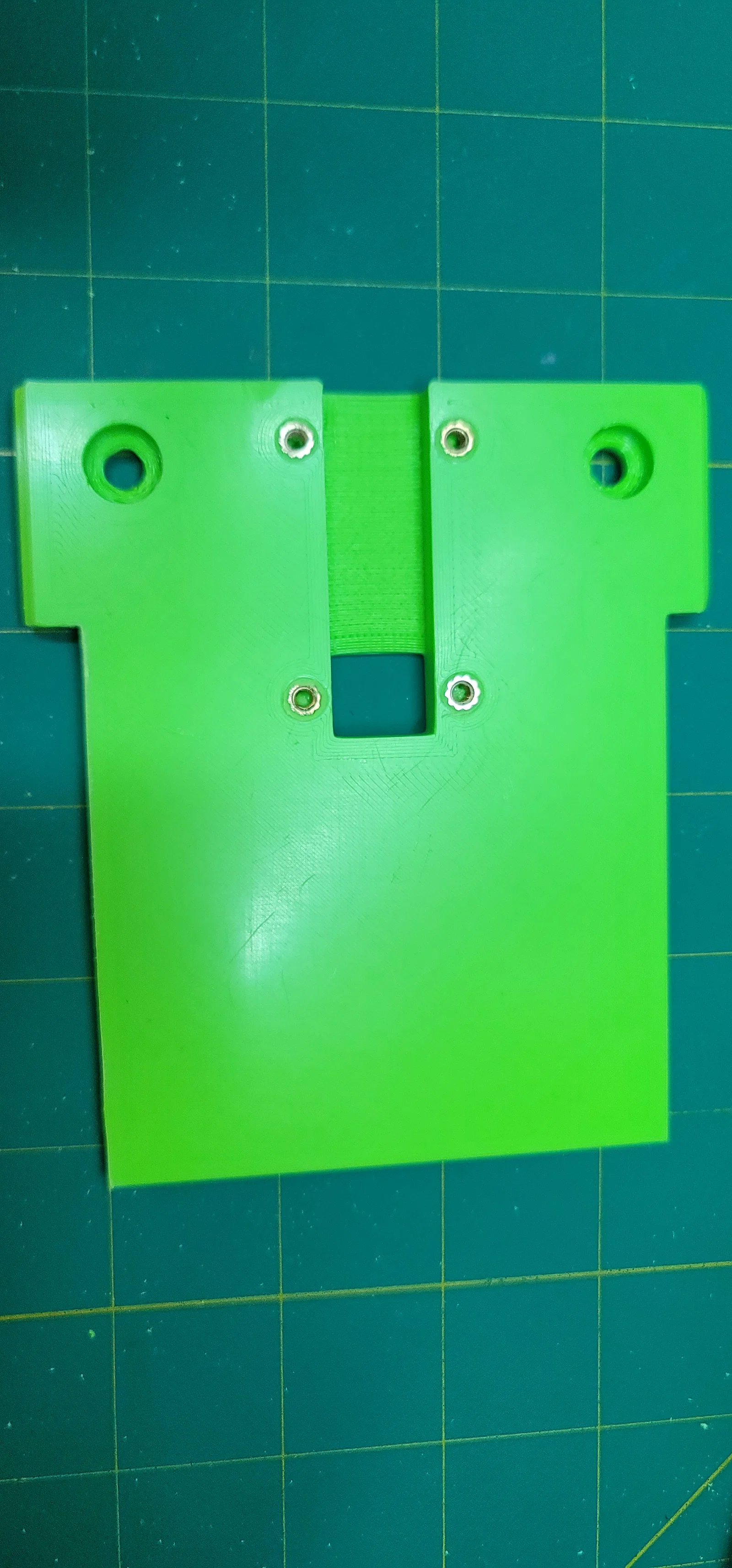

   16 insert tán nhiệt M3 (M3 heat set inserts)
   12 vít M3x8 socket cap (để ráp ngàm)

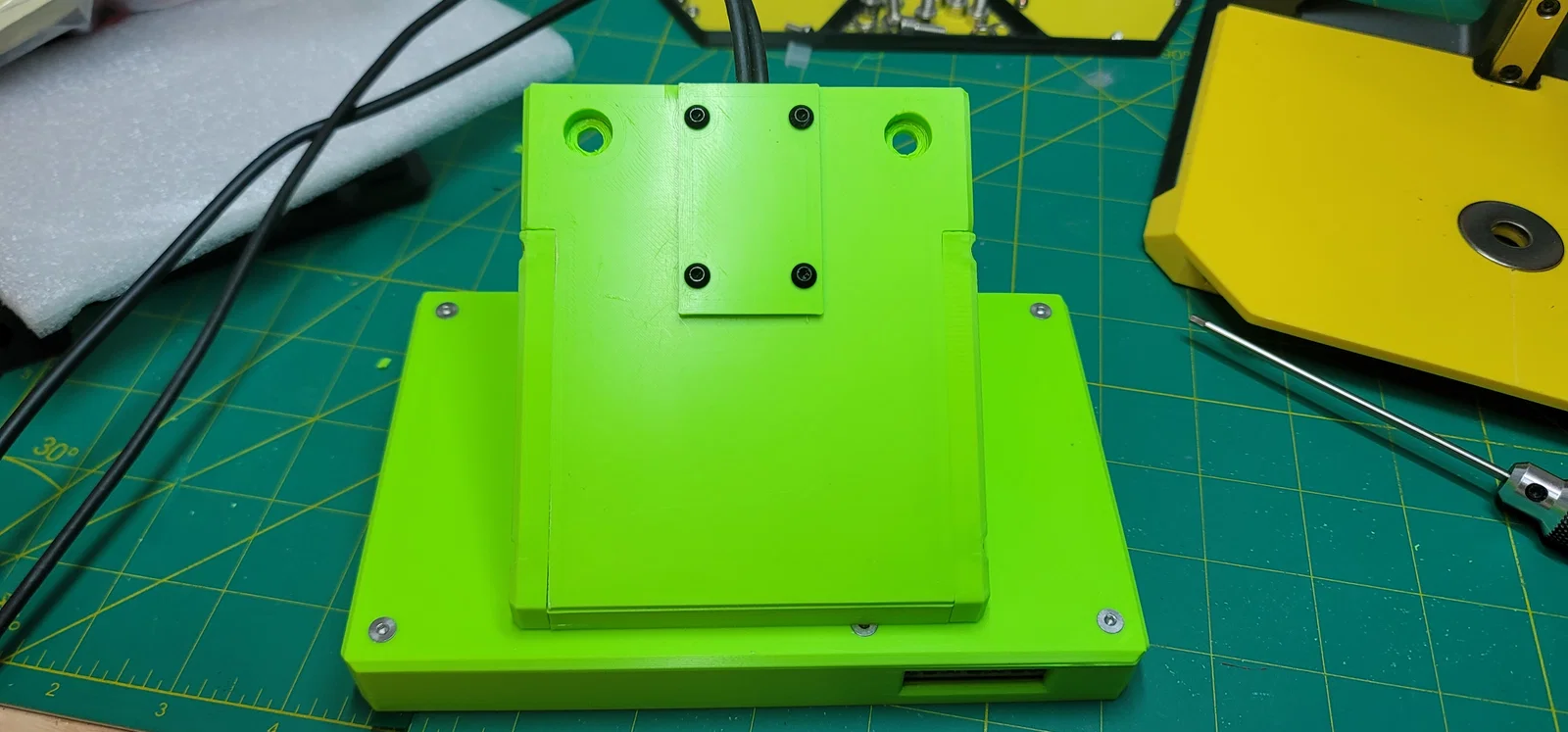

   4 vít M3x8 button head (cho nắp che dây)
   5 vít M3x16 socket flat (để bắt màn hình)
   2 vít M6x12 socket head

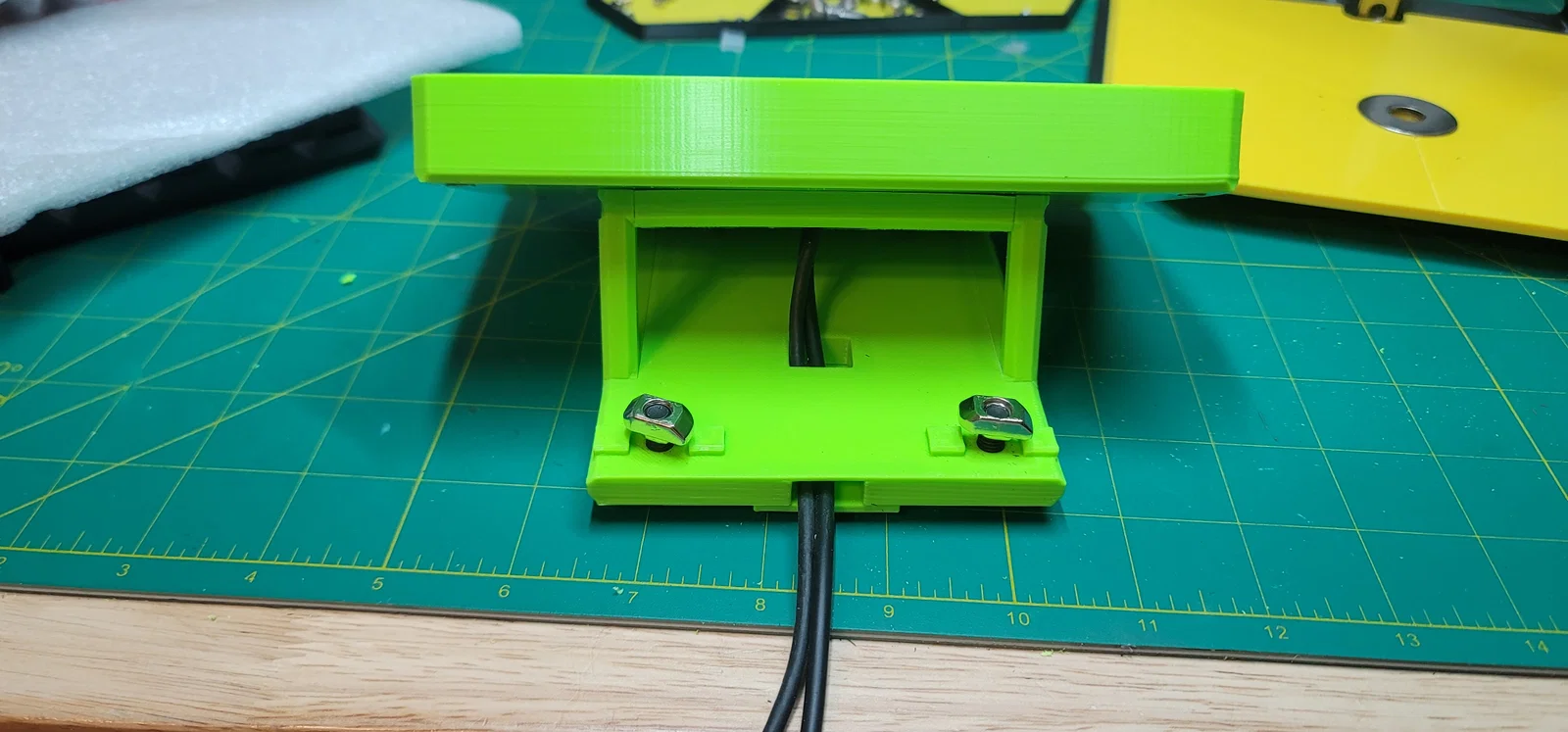

   2 T-nut M6 (để gắn vào khung nhôm định hình 3030)

Hoàn thiện setup RatRig V-Core 4 của bạn với bộ ngàm thiết kế gọn gàng và hữu dụng cho màn hình BTT HDMI7.
